牺牲阳极布置图设绘通则

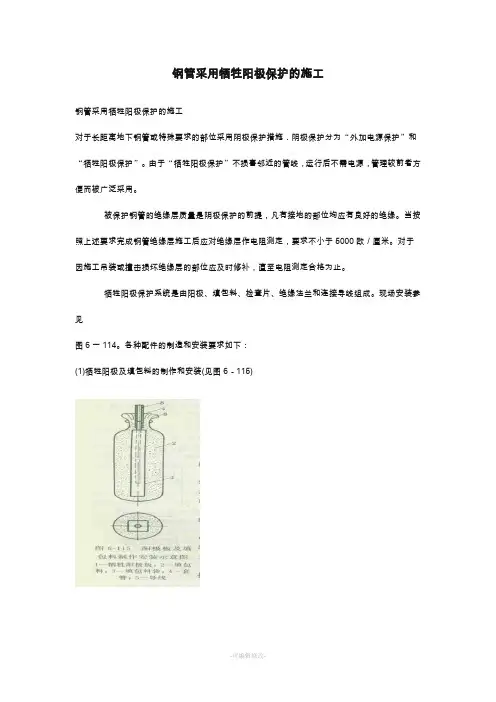

钢管采用牺牲阳极保护的施工钢管采用牺牲阳极保护的施工对于长距离地下钢管或特殊要求的部位采用阴极保护措施．阴极保护分为“外加电源保护”和“牺牲阳极保护”。

由于“牺牲阳极保护”不损害邻近的管线，运行后不需电源，管理较前者方便而被广泛采用。

被保护钢管的绝缘层质量是阴极保护的前提，凡有接地的部位均应有良好的绝缘。

当按照上述要求完成钢管绝缘层施工后应对绝缘层作电阻测定，要求不小于5000欧／厘米。

对于因施工吊装或撞击损坏绝缘层的部位应及时修补，直至电阻测定合格为止。

牺牲阳极保护系统是由阳极、填包料、检查片、绝缘法兰和连接导线组成。

现场安装参见图6一114。

各种配件的制造和安装要求如下：(1)牺牲阳极及填包料的制作和安装(见图6－115)1)阳极的选择和制作牺牲阳极又称之为保护器，选用镁、铅、锌等金属材料。

较多的选用镁阳极，使用于电阻大的土壤中效果更佳。

镁阳极板的长细比为8：1。

它加工困难，性脆，搬运时容易折断，表面易产生氧化膜。

制作前应进行切片测定电流，输出电流应达到40毫安。

安装前先用铁砂布将表面打光放入氧氧化钠溶液中浸洗，再用清水洗净后立即投入填包料以防氧化。

2)填包料的配制度阳极的安装填料选用硫酸镁(MgSO4)、硫酸钙(CaSO4)和膨润上调匀使用，配比为25：25：50。

当经过表面清洁处理的镁阳极投放主填料包后，按照上述配比先将膨润土与硫酸镁干拌均匀，再将硫酸钙和清水加入调拌均匀后立即放入填料包内直至密实为止，先后时间应控制在3～5分钟，否则将造成干结。

装入填包料的阳极安装位置应与被保护的钢管保持60～70厘米的净距，深度应在冻土层阱下，最好与被保护的钢管深度相同。

填包料的周围应加20厘米的细粒土壤，并使士湿润．以减少电阻(经测定湿土比干土的电位高0.25伏)。

在土壤电阻率较高、地下水位较低的地区应在回填土中掺些盐(每支阳极填包料以掺入30公盐为宜)。

回填土时要分层浇水湿润。

完成敷设后分别测定每支阳极的接地电阻，再将各阳极用导线汇接起来测定总的阳极接地电阻，电阻不大于l欧。

牺牲阳极施工图设计说明(五)阴极保护1.主要设计及施工规范《钢质管道外腐蚀控制规范》GB/T21447-2018《埋地钢质管道阴极保护技术规范》GB/T21448-2017《镁合金牺牲阳极》GB/T17731-2015《埋地钢质管道阴极保护参数测量方法》GB/T21246-20232.设计概况本工程对消耗油库至外场供油干管和同油干管进行牺牲阳极阴极保护。

供油干管与回油干管平行敷设，采用联合阴极保护方式，被保护管道两端设绝缘接头。

被保护管道相关数据见下表：3.设计参数土壤电阻率：30Ω∙m覆盖层电阻率：≥10000Ω∙m2设计使用年限：20年管道最小保护电流密度：0.05mA∕m2管道自然电位：-0.55V(CSE)管道最小保护电位：-0∙85V(CSE)4.设计内容及技术参数4.1本工程设5组镁合金牺牲阳极，每组设3支阳极块，每组间距400米。

4.2设测试桩5组，与牺牲阳极结合设置。

5.材料的选用及技术要求5.1本工程选用镁合金牺牲阳极，牌号:AZ63B,质量符合《镁合金牺牲阳极》GB/T17731-2015中的要求。

阳极形状选用梯形。

牺牲阳极应具有完整的质量证明文件，阳极上应标记材料类型，阳极质量和炉号。

阳极电化学性能、规格尺寸如下表：5.2牺牲阳极填包料由石膏粉、膨润土和工艺硫酸钠组成，它们的质量百分比为75：20：5o填包料预包装,袋子应采用麻袋或棉质布袋,不应采用化纤类包装袋。

填料厚度应均匀密实,各个方向填料厚度不小于200mmO5.3阴极保护电缆采用铜芯电缆，型号为：YJV22-1KV∕1X10mm26.主要施工技术要求6.1阳极使用前应对表面进行处理，清除表面氧化膜和油污，使其呈金属光泽。

6.2阳极采用立式埋地敷设方式，阳极与被保护管道间距3米，成组布置阳极间距3米，阳极覆土厚度不小于15米。

6.3牺牲阳极应埋设在冻土层以下，并尽量敷设在土壤电阻率低的位置。

阳极与管道之间不应存在其他金属构筑物。

牺牲阳极使用说明一、阳极的埋设：1、在施工前搬运过程中要轻搬轻放，避免刮破阳极包。

2、使用前,请先将阳极包外面的包装袋（聚乙烯编织袋）除去，然后将阳极包（棉布袋）浸泡在清水中2小时左右，或者置入阳极坑后往坑内注水，使阳极包内填包料完全浸透。

3、将阳极组的两只阳极分别埋设在管道两边1.5米-3米左右范围内，阳极体与管道底部齐平，如果阳极埋设点附近有其他障碍物，可以在管道方向上前后5米范围内移动。

阳极埋设示意图如图：二、阳极电缆的连接1、将盘圈的阳极电缆夹用剪刀剪开拉直引到被保护管道表面。

2、将管道欲焊接部位（大约50mm×50mm）用砂轮处理干净至光亮，表面无灰尘、油渍。

处理完毕后，将电缆使用铝热焊焊接管道上（参照放热焊使用说明书）。

3、焊接完毕后用热熔胶补伤片补伤，补伤片范围不小于70mm×70mm（参照补伤片补伤说明书）。

用在电力接地网上时：1.牺牲阳极布置牺牲阳极按照均匀分布的原则进行水平布置，距离扁钢1m左右，但不小于0.5米，垂直埋深1m（与接地网扁钢同深）左右。

2.阳极电缆选用VV1×10 mm2铜芯电缆，长度为2米，末端焊接一段与扁钢焊接用的钢片。

3.阳极安装：按照设计要求，在埋设点挖好阳极坑,检查袋装阳极电缆接头的导电性能，如有损坏及时修补；将袋装阳极放入阳极坑中就位。

将阳极电缆末端钢片的与接地网采用四周角焊连接，焊缝长度不小于100 mm，焊接必须牢固，保证电气上的导电性。

阳极电缆的埋设深度不应小于0.7米，回填土中应无石块或其它杂物，以免损坏电缆的绝缘层；电缆敷设时应留有10%的裕量，以防止土壤沉降变形造成电缆接头损坏。

确认各焊点、连接点符合要求后，回填土壤。

在干燥地区，回填土将阳极布袋埋住之后，向阳极坑内灌水，使阳极填充料吸满水后，将回填土夯实、恢复地貌。

备注：若电缆末端因其他原因不焊接钢片，那么可直接在接地网扁钢上进行焊接，原则：焊接牢固。

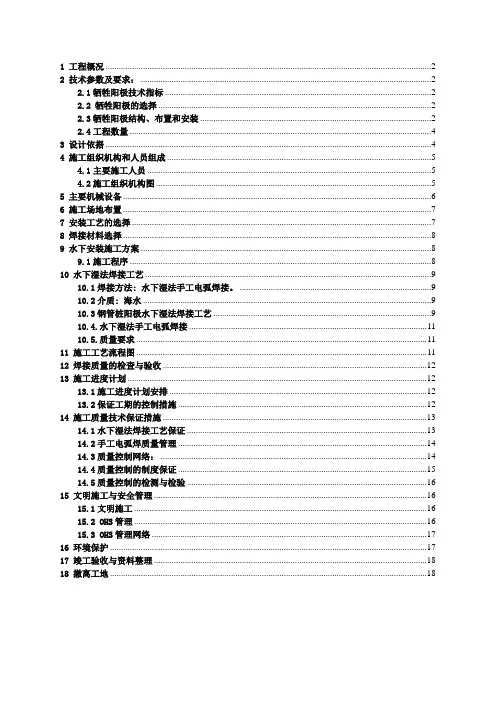

1 工程概况 (2)2 技术参数及要求： (2)2.1牺牲阳极技术指标 (2)2.2 牺牲阳极的选择 (2)2.3牺牲阳极结构、布置和安装 (2)2.4工程数量 (4)3 设计依据 (4)4 施工组织机构和人员组成 (5)4.1主要施工人员 (5)4.2施工组织机构图 (5)5 主要机械设备 (6)6 施工场地布置 (7)7 安装工艺的选择 (7)8 焊接材料选择 (8)9 水下安装施工方案 (8)9.1施工程序 (8)10 水下湿法焊接工艺 (9)10.1焊接方法: 水下湿法手工电弧焊接。

(9)10.2介质: 海水 (9)10.3钢管桩阳极水下湿法焊接工艺 (9)10.4.水下湿法手工电弧焊接 (11)10.5.质量要求 (11)11 施工工艺流程图 (11)12 焊接质量的检查与验收 (12)13 施工进度计划 (12)13.1施工进度计划安排 (12)13.2保证工期的控制措施 (12)14 施工质量技术保证措施 (13)14.1水下湿法焊接工艺保证 (13)14.2手工电弧焊质量管理 (14)14.3质量控制网络： (14)14.4质量控制的制度保证 (15)14.5质量控制的检测与检验 (16)15 文明施工与安全管理 (16)15.1文明施工 (16)15.2 OHS管理 (16)15.3 OHS管理网络 (17)16 环境保护 (17)17 竣工验收与资料整理 (18)18 撤离工地 (18)1 工程概况中海石油深水天然气高栏终端码头工程项目共有φ800mm钢管桩356根，采用阴极保护系统对钢管桩进行保护。

阴极保护采用铝-锌-铟-锡-镁高效合金牺牲阳极块，共计712支（净重151.7Kg/块，毛重171 Kg/块）。

根据甲方和设计要求，对钢管桩牺牲阳极进行水下焊接安装。

2 技术参数及要求：2.1牺牲阳极技术指标⑴阴极保护有效保护年限：t≥25年⑵在有效保护时间，被保护钢管桩的保护电位为-0.80V~-1.05V (相对于铜/饱和硫酸铜参比电极)。

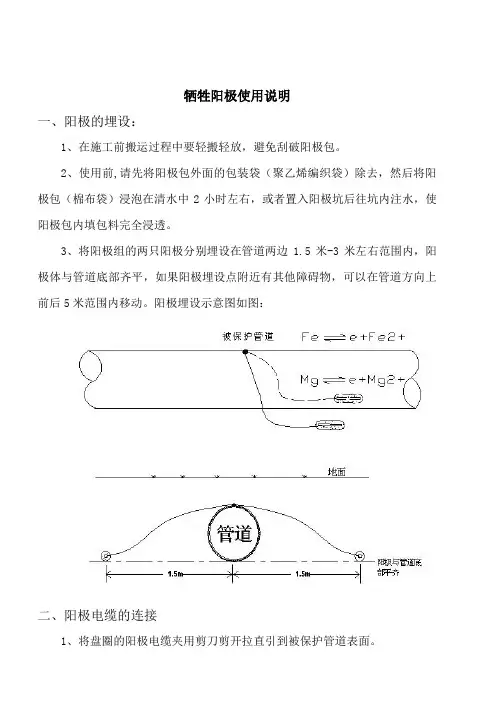

牺牲阳极使用说明 IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】牺牲阳极使用说明一、阳极的埋设：1、在施工前搬运过程中要轻搬轻放，避免刮破阳极包。

2、使用前,请先将阳极包外面的包装袋（聚乙烯编织袋）除去，然后将阳极包（棉布袋）浸泡在清水中2小时左右，或者置入阳极坑后往坑内注水，使阳极包内填包料完全浸透。

3、将阳极组的两只阳极分别埋设在管道两边米-3米左右范围内，阳极体与管道底部齐平，如果阳极埋设点附近有其他障碍物，可以在管道方向上前后5米范围内移动。

阳极埋设示意图如图：二、阳极电缆的连接1、将盘圈的阳极电缆夹用剪刀剪开拉直引到被保护管道表面。

2、将管道欲焊接部位（大约50mm×50mm）用砂轮处理干净至光亮，表面无灰尘、油渍。

处理完毕后，将电缆使用铝热焊焊接管道上（参照放热焊使用说明书）。

3、焊接完毕后用热熔胶补伤片补伤，补伤片范围不小于70mm×70mm （参照补伤片补伤说明书）。

用在电力接地网上时：1.牺牲阳极布置牺牲阳极按照均匀分布的原则进行水平布置，距离扁钢1m左右，但不小于米，垂直埋深1m（与接地网扁钢同深）左右。

2.阳极电缆选用VV1×10 mm2铜芯电缆，长度为2米，末端焊接一段与扁钢焊接用的钢片。

3.阳极安装：按照设计要求，在埋设点挖好阳极坑,检查袋装阳极电缆接头的导电性能，如有损坏及时修补；将袋装阳极放入阳极坑中就位。

将阳极电缆末端钢片的与接地网采用四周角焊连接，焊缝长度不小于100 mm，焊接必须牢固，保证电气上的导电性。

阳极电缆的埋设深度不应小于米，回填土中应无石块或其它杂物，以免损坏电缆的绝缘层；电缆敷设时应留有10%的裕量，以防止土壤沉降变形造成电缆接头损坏。

确认各焊点、连接点符合要求后，回填土壤。

在干燥地区，回填土将阳极布袋埋住之后，向阳极坑内灌水，使阳极填充料吸满水后，将回填土夯实、恢复地貌。

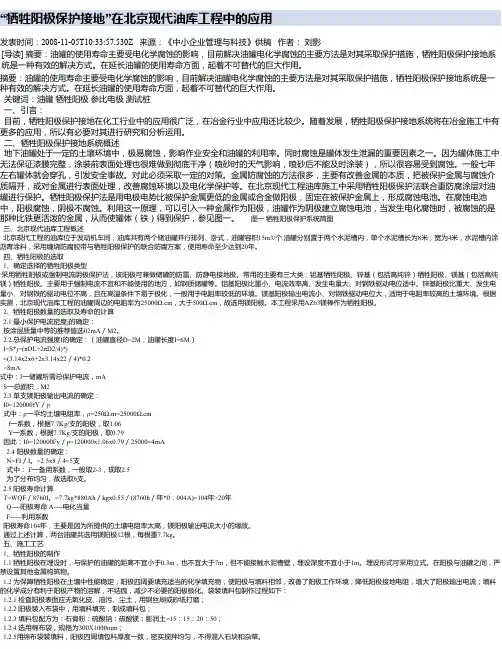

“牺牲阳极保护接地”在北京现代油库工程中的应用发表时间：2008-11-05T10:33:57.530Z 来源：《中小企业管理与科技》供稿作者：刘影[导读] 摘要：油罐的使用寿命主要受电化学腐蚀的影响，目前解决油罐电化学腐蚀的主要方法是对其采取保护措施，牺牲阳极保护接地系统是一种有效的解决方式。

在延长油罐的使用寿命方面，起着不可替代的巨大作用。

摘要：油罐的使用寿命主要受电化学腐蚀的影响，目前解决油罐电化学腐蚀的主要方法是对其采取保护措施，牺牲阳极保护接地系统是一种有效的解决方式。

在延长油罐的使用寿命方面，起着不可替代的巨大作用。

关键词：油罐牺牲阳极参比电极测试桩一、引言：目前，牺牲阳极保护接地在化工行业中的应用很广泛，在冶金行业中应用还比较少。

随着发展，牺牲阳极保护接地系统将在冶金施工中有更多的应用，所以有必要对其进行研究和分析运用。

二、牺牲阳极保护接地系统概述地下油罐处于一定的土壤环境中，极易腐蚀，影响作业安全和油罐的利用率。

同时腐蚀是罐体发生泄漏的重要因素之一。

因为罐体施工中无法保证漆膜完整，涂装前表面处理也很难做到彻底干净（喷砂时的天气影响，喷砂后不能及时涂装），所以很容易受到腐蚀。

一般七年左右罐体就会穿孔，引发安全事故。

对此必须采取一定的对策。

金属防腐蚀的方法很多，主要有改善金属的本质，把被保护金属与腐蚀介质隔开，或对金属进行表面处理，改善腐蚀环境以及电化学保护等。

在北京现代工程油库施工中采用牺牲阳极保护法联合重防腐涂层对油罐进行保护。

牺牲阳极保护法是用电极电势比被保护金属更低的金属或合金做阳极，固定在被保护金属上，形成腐蚀电池。

在腐蚀电池中，阳极腐蚀，阴极不腐蚀。

利用这一原理，可以引入一种金属作为阳极，油罐作为阴极建立腐蚀电池，当发生电化腐蚀时，被腐蚀的是那种比铁更活泼的金属，从而使罐体（铁）得到保护，参见图一。

图一牺牲阳极保护系统简图三、北京现代油库工程概述北京现代工程的油库位于发动机车间，油库共有两个储油罐并行排列、卧式，油罐容积15m3/个,油罐分别置于两个水泥槽内，单个水泥槽长为8米，宽为4米，水泥槽内涂沥青涂料，采用缠绕防腐胶带与牺牲阳极保护的联合防腐方案，使用寿命至少达到20年。

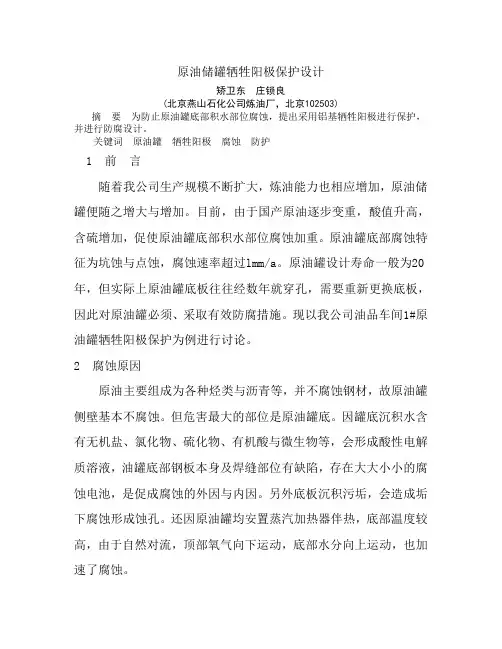

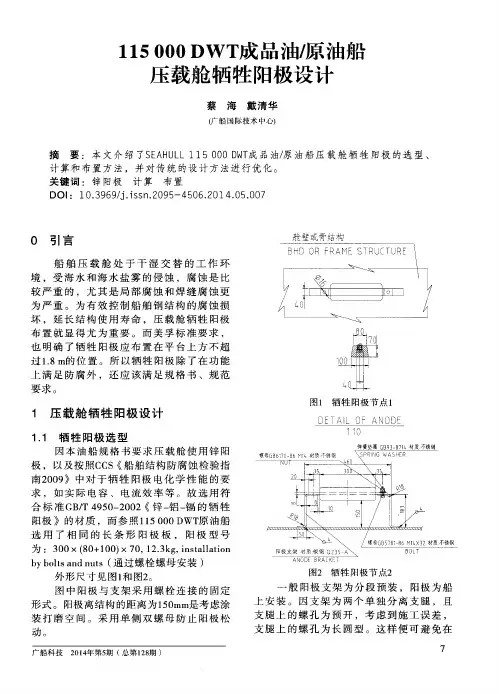

原油储罐牺牲阳极保护设计矫卫东庄锁良(北京燕山石化公司炼油厂，北京102503)摘要为防止原油罐底部积水部位腐蚀，提出采用铝基牺牲阳极进行保护，并进行防腐设计。

关键词原油罐牺牲阳极腐蚀防护1 前言随着我公司生产规模不断扩大，炼油能力也相应增加，原油储罐便随之增大与增加。

目前，由于国产原油逐步变重，酸值升高，含硫增加，促使原油罐底部积水部位腐蚀加重。

原油罐底部腐蚀特征为坑蚀与点蚀，腐蚀速率超过lmm/a。

原油罐设计寿命一般为20年，但实际上原油罐底板往往经数年就穿孔，需要重新更换底板，因此对原油罐必须、采取有效防腐措施。

现以我公司油品车间1#原油罐牺牲阳极保护为例进行讨论。

2 腐蚀原因原油主要组成为各种烃类与沥青等，并不腐蚀钢材，故原油罐侧壁基本不腐蚀。

但危害最大的部位是原油罐底。

因罐底沉积水含有无机盐、氯化物、硫化物、有机酸与微生物等，会形成酸性电解质溶液，油罐底部钢板本身及焊缝部位有缺陷，存在大大小小的腐蚀电池，是促成腐蚀的外因与内因。

另外底板沉积污垢，会造成垢下腐蚀形成蚀孔。

还因原油罐均安置蒸汽加热器伴热，底部温度较高，由于自然对流，顶部氧气向下运动，底部水分向上运动，也加速了腐蚀。

3 原油罐防腐设计根据国内兄弟企业的经验，对1#原油罐采用牺牲阳极保护，具体防腐设计如下。

3.1 原油罐规格容积：20000m3规格：φ40632mm×15895mm3.2 防腐部位及保护面积原油罐防腐部位为底部及第一圈钢板1m高处。

即原油罐底沉积水接触的表面积，就是采用牺牲阳极保护的面积。

s=πR2+2πR.h式中 S--原油罐牺牲阳极保护面积，m2；R--原油罐半径，m；h--油罐离底板高度取lm；S=3.14×(40.632/2)2+2×3.14×40.632/2×l=1421.28m23.3牺牲阳极材料选择镁合金阳极在含无机盐的水溶液中电位较负，容易过保护，且不安全，因而不宜使用。

牺牲阳极保护技术原理图牺牲阳极保护技术原理图被保护钢管在土壤中形成原电池、作为保护电源，电位较负的金属成为阳极、输出电流过程中遭受破坏，故达到保护钢管的效果。

2牺牲阳极保护技术的使用情况以前常州市城市煤气中压管网主要使用铸铁管，连接方式是柔性机械接口，使用钢管的工程不多。

但随着燃气用户的发展、管网压力的提高，考虑到今后天然气的引入及过渡、钢管越来越广泛的被应用。

与铸铁管相比，钢管具有耐压强度高；对预先加工成较长的管段，减少现场施工的困难；焊接接U的抗震、抗压性能高的优点，我们在常锡路、城中北路等新敷设的小压管网使用了埋地钢管。

但在我市怀德桥改建工程中，有部分敷设以有十年以上的过街钢管被挖掘出来，虽然钢管表面仍有残留的防腐绝缘层。

但由于没有实行牺牲阳极保护技术，钢管表面留有凹坑。

根据这些情况表明、埋地钢管外壁防腐绝缘层的损坏是造成管道遭受土壤腐蚀的主要原因。

而绝缘层的损坏在施工、维修过程中往往是不可避免的，一旦出现绝缘层的损坏，腐蚀就在被损坏的部位剧烈地进行。

为了延长使用寿命、取得良好的经济效益，我们决定对中压管网采用牺牲阳极保护和环氧煤沥青防腐绝缘层保护相结合的方法来达到防腐的目的。

3牺牲阳极保护的设计以城中北路中压煤气钢管工程为例。

经测试该管线地段属中等强度腐蚀性土壤，土壤电阻率取450·m，我们选用了11kg级MUG—3型镁合金牺牲阳极、阳极尺寸为700 x(70+110)* 90mm。

(1)保护对象和范围：a．外环路口至北环路中压煤气埋地钢管：管Φ426。

长度为750m。

总表面积为1003m2。

b．外环路干管：管Φ426、长度为115m、总表而积为154m2。

(2)保护期限为25年。

(3)在有效保护期内、被保护地下钢管的保护电位控制在＜—0．85V(相对铜／饱和硫酸铜参比电极)。

(4)计算①保护电流的计算被保护管道所需的保护电流可用下式计算：I＝i * s (1)式中 I——被保护管道所需的保护电流，Ai——被保护管道的总表面积，m2s——管道所需最小保护电流密度、mA／m2根据经验数据，我们选取最小保护电流密度为i=o．5mA／m2，则埋地管线保护电流：a．城中北路路段：I1＝i×s1＝0．5×1003＝501(mA)b．外环路路段：I2＝ixs2＝0．5x154＝77(mA)2镁阳极发生电流的计算每只镁合金牺牲阳极发生电流按下式计算If＝(Ep一Ea)／R (2)式中 If——每支阳极发生电流，mAEa———阳极工作电位，V 本方案取—1。

天然管道施工安装镁合金牺牲阳极，为了防止土壤对阳极的钝化作用，一般在阳极四周都要填有一定的化学填料，填料作用为：改良阳极周围环境，确保稳定，良好的电流效率，降低阳极接地地阻，增加阳极输出电流，溶解电极腐蚀产物，防止阳极极化。

镁合金牺牲阳极简称，镁阳极，又称镁合金阳极，镁牺牲阳极，用于阳极保护系统，是防止电化学腐蚀的重要设备与材料，因为镁合金阳极的电位高，经常用于埋地构筑物的阴极保护，比如埋地石油输油管道，天然气，煤气输气管线等。

镁阳极具有高驱动电压，低电流效率，造价高，镁阳极电流率约百分之50，受环境影响还可能更低，当土壤或水分中含盐量较低时，电流输出小，因而，其自身腐蚀相对较大。

当土壤电阻率高时，阳极输出电流小，阳极表面容易发生钝化，进一步加大接地电阻，使阳极输出电流，进一步减小。

在咸水或者盐水的影响下，使用镁牺牲阳极时，温度最好不要超过30摄氏度，在淡水环境中，温度也不应该超过45摄氏度来使用镁合金牺牲阳极，所以镁牺牲阳极不适宜在海水中使用，在海水中其腐蚀速度太快，寿命很短。

均压电缆 YJV22-1KV/1X25mm2
焊点
防腐片D219X8 航煤管道 外壁3PE加强级防腐
D377X12 航煤管道 外壁3PE加强级防腐
450
测试桩接线板
长效参比电极
镁合金阳极
填包料G 1电位
G 1电流
参比
G 2电位
G 2电流
阳极1阳极2
阳极3
3000
3000
3000
连接电缆 YJV22-1KV/1X10mm2
G1电位G2电位G1电流
G2电流
阳极1阳极2阳极3
参比测试桩接线板
D377X12 航煤管道D219X8 航煤管道
长效参比电极
连接电缆 YJV22-1KV/1X10mm2
G 1电位G 1电流
参比
G 2电位G 2电流
阳极1
阳极2
阳极3
连接电缆 YJV22-1KV/1X10mm2
牺牲阳极及测试桩安装平面图
牺牲阳极测试桩接线示意图
D219X8 航煤管道 外壁3PE加强级防腐(D377X12 航煤管道 外壁3PE加强级防腐)
测试桩接线板
绝缘接头
填包料
A 电位
A 电流
B 电位
B 电流
电池1连接电缆 YJV22-1KV/1X10mm2
A电位B电位A电流B电流
电池1电池2
测试桩接线板
连接电缆 YJV22-1KV/1X10mm2
绝缘块
焊点
防腐片
电池2
锌接地电池绝缘接头测试桩安装平面图
绝缘接头测试桩接线示意图。
