图1 高斯光束整形为均匀光束图2 微透镜阵列匀光原理当前主流的匀光方案是采用微透镜阵列进行匀光，其匀光的基本原理是：将一个完整的激光波前在空间上分成许多微小的部分，每一部分被相应的小透镜聚焦在焦平面上，光斑进行重叠，从而实现在特定区域将光匀化，对激光束精确整形。
如图2其对于非相干光源，可以达到很好的匀光效果，但是对于强相干光源，其干涉效应会非常明图3 强相干光源下的干涉、衍射效应采用传统的微透镜阵列匀光方案，在匀光过程中干涉严重影响光束的均匀性，所以在光学系统中需要消除干涉。
上海市发展和改革委员会（XA4300089-2017-604）先进封装光刻机产业化课题。
徐建旭，上海微电子装备（集团）有限公司，研究方向：光束整形。
1.2 消相干分析针对干涉产生的不同原因，可以采用不同的方法消相干。
常用的方法有三种：1）方法一、光学系统中不引入产生干涉的因素，如非球面匀光整形，如图5[1]。
此种方法适合光束质量较好（ M2约为1）的情况下，匀光质量好，缺点是实际输入必须与设计输入严格匹配才能得到较好的匀光效果。
（2）方法二、采用快速旋转散射片，改变时间分布，实现消干涉。
如图6[2]。
因旋转散射片的速度限制，此方法不适用于脉冲持续时间较短的超短脉冲光源。
3）方法三、采用光程差大于相干长度消干涉。
如图7[2]，图8原理是：能够产生干涉现象的最大光程差称为相干长度，当光程差大于相干长度时，在同一个区域，不同级次的明暗条纹互相叠加，从而分辨不出条纹，也就没有干涉现象了。
2 相干长度测试光束的时间相干性，通常是用相干长度来描述的。
相干长度在实验上，可以通过迈克尔逊干涉仪来测量。
干涉条纹的可见度可定义为式（1），相干长度是干涉条纹的可见度减为0.707时对应的光程差，一般认为条纹可见度下降到0.707时，两光束就不再相干，若条纹可见度维持在0.707以上，即认为两光束完全相干[3]。
两束光的相干区域随着光程差的改变而周期性出现，相干长度也随着光程差的改变呈周期。
光束整形方式的原理和应用光束整形是一种通过特定的光学元件来调整光束的形状和分布的技术。
其原理通常基于反射、折射、散射、吸收等光学效应。
光束整形的原理主要基于以下几种方法：1. 透镜：透镜可以通过改变光束的聚焦、散焦和分布属性来实现光束整形。
常见的包括凸透镜和凹透镜，它们可以改变入射光束的弯曲程度和分布。
2. 棱镜：棱镜的作用是改变光束的方向和折射角度，从而实现光束整形。
通过选择合适的棱镜形状和折射率，可以实现光束的偏转、分离和聚焦。
3. 光栅：光栅是一种具有周期性结构的光学元件，通过改变光栅的周期和方向，可以对光束进行周期性调制和分布控制。
光栅可以用于光束分光、光束合束和光束整形等应用。
4. 光波导：光波导是一种通过改变光的传播路径和介质分布来实现光束整形的元件。
常见的光波导包括光纤和波导板，它们可以通过调整光的导模器式和波导结构来实现光束的整形和分布控制。
光束整形在许多应用领域中都有广泛的应用，其中包括但不限于：1. 激光加工：光束整形可以用于调整激光束的形状和分布，从而实现对材料的精确加工和切割。
例如，通过光束整形可以将激光束聚焦成小的点状光斑，用于微细加工和雕刻。
2. 光通信：光束整形可以用于优化光纤通信系统中的光束耦合和传输特性，从而提高通信质量和效率。
通过光束整形可以减小光纤之间的耦合损耗和信号失真。
3. 显示技术：光束整形可以用于调整和控制显示器中的光源，从而实现图像的均匀亮度和分辨率。
例如，在投影仪中使用光束整形可以实现对光源的聚焦和对光线的分布控制。
4. 生命科学：光束整形可以用于生物医学成像和激发荧光等应用。
通过调整光源的形状和分布，可以实现对生物样品的精确照射和成像。
总之，光束整形是一种通过调整光束的形状和分布来实现光学控制的技术，具有广泛的应用前景。
鲍威尔棱镜Zemax建模⽅法与激光光束整形的应⽤鲍威尔棱镜Zemax 建模⽅法与激光光束整形的应⽤在激光整型技术⽅⾯，1965年，Fridden 发表了第⼀篇⽆损耗激光整型技术，其利⽤⼏何的⽅法将单模的⾼斯光束整型为均匀光束。
近年來，线形激光光束整型的⽂献⽇益增多。
1986年，⽇本⼈Nakamura 使⽤复杂的旋转反射⾯机构使出射光束为线形分布。
1989年，Powell 设计了⼀个单透镜，藉由控制曲率半径及锥形系数(Conic constant)，可以使圆形的激光光束整形为均匀的线形光束。
此后，Powell 在1996年发表了可以将激光光束整形为D 型光束的光学元件。
1994年，Frady 由Powell 的概念，发觉Powell 透镜难以使⽤在固态激光上，设计了⾮对称的单透镜组件，在两垂直轴的曲率半径及锥形系数不相同，此组件可⽤在⾮圆形⼊射的激光光源，将光源整形为均匀线形光源，但缺点为在不易对位(Alignment)且制作复杂。
鲍威尔棱镜（Powell Lenses ）是⼀种光学划线棱镜（⾮球⾯柱⾯镜），它使激光束通过后可以最优化地划成光密度均匀、稳定性好、直线性好的⼀条直线。
鲍威尔棱镜划线优于柱⾯透镜的划线模式，能消除⾼斯光束的中⼼热点和褪⾊边缘分布。
当约1mm 的准直激光光束打到鲍威尔棱镜的棱上时，如果将棱镜顶端部分放⼤可以看出，棱是圆弧状的，光线⼊射后发⽣折射，折射⾓主要由两个棱⾯所构成的⾓度决定，最后经过出射⾯时再发⽣⼀次折射，整个出射光线形成⼀道扇形光幕。
鲍威尔棱镜的特性之⼀，就是对⼊射光束的尺⼨有严格要求，或⼤或⼩都会影响出射光线在⽬标位置的均匀性，⽽且⼀般要求⼊射光束的尺⼨都⽐较⼩，正好适⽤于激光光束的特征；同时轴⼼的对准度也有影响，所以⽤起来会很不⽅便。
厚度H 虽然不会影响出射光线的⾓度，但也会影响⽬标位置的均匀性。
因此，鲍威尔棱镜的产品指标都会指明⼊射光束尺⼨的要求，标注直径和厚度等参数，如图 25-1所⽰。
光束整形方式的原理和应用1. 引言光束整形是一种常用的光学技术，主要用于控制光束的形状、尺寸和分布。
本文将介绍光束整形的原理和在不同领域中的应用。
2. 光束整形的原理光束整形主要通过光学器件来改变光束的传播特性。
以下是几种常用的光束整形方式：•透镜整形：透镜是用于集束和发散光束的常见光学器件。
凸透镜可用于集束光束，使其变得更加聚焦和密集。
凹透镜则可用于发散光束，使其变得更加散开和扩散。
•掩膜整形：掩膜是一种具有特定孔径和形状的光学器件。
通过选择不同形状和大小的孔径，可以控制光束的形状和尺寸。
•光栅整形：光栅是一种光学器件，具有具有一系列平行的条纹或孔径的结构。
光栅通过衍射和干涉的原理，可以对光束的相位和振幅进行调整，从而改变光束的形状和分布。
3. 光束整形的应用光束整形在许多领域中都有广泛的应用。
以下是几个常见的应用领域：3.1 激光加工光束整形在激光加工中起着关键作用。
通过调整光束的形状和分布，可以实现对材料的精确加工和切割。
例如，使用透镜整形可以将光束聚焦到非常小的区域，提高加工的精度和效率。
3.2 光通信光束整形在光通信中也扮演着重要角色。
通过控制光束的形状和分布，可以优化光信号的传输和接收效果。
例如，使用掩膜整形可以调整光束的角度和方向，减少光信号的衰减和失真。
3.3 医学影像在医学影像领域，光束整形可以用于改善医学图像的质量和清晰度。
通过调整光束的聚焦和散射特性，可以获得更准确的医学影像结果。
特别是在激光扫描显微镜和光学相干断层扫描成像等高分辨率成像技术中，光束整形起着至关重要的作用。
3.4 激光打印光束整形也被广泛应用于激光打印技术中。
通过控制光束的形状和强度分布，可以实现对打印质量和速度的优化。
例如，使用光栅整形可以调整激光束的相位和振幅，从而实现高分辨率的激光打印效果。
4. 结论光束整形是一种重要的光学技术，它可以改变光束的形状、尺寸和分布。
在激光加工、光通信、医学影像和激光打印等领域中，光束整形都发挥着关键作用。

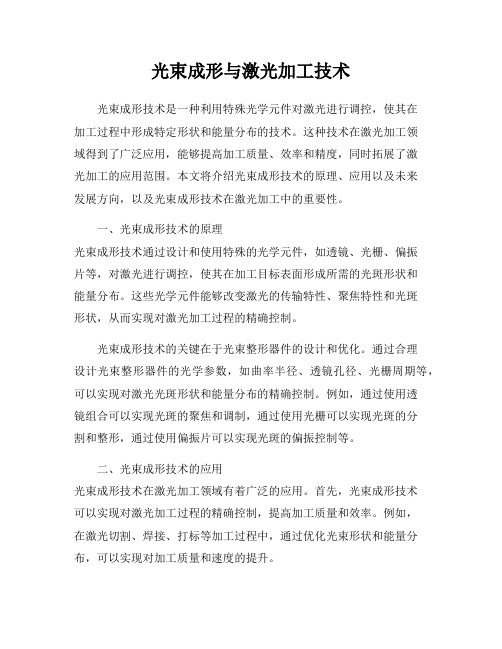

光束成形与激光加工技术光束成形技术是一种利用特殊光学元件对激光进行调控，使其在加工过程中形成特定形状和能量分布的技术。
这种技术在激光加工领域得到了广泛应用，能够提高加工质量、效率和精度，同时拓展了激光加工的应用范围。
本文将介绍光束成形技术的原理、应用以及未来发展方向，以及光束成形技术在激光加工中的重要性。
一、光束成形技术的原理光束成形技术通过设计和使用特殊的光学元件，如透镜、光栅、偏振片等，对激光进行调控，使其在加工目标表面形成所需的光斑形状和能量分布。
这些光学元件能够改变激光的传输特性、聚焦特性和光斑形状，从而实现对激光加工过程的精确控制。
光束成形技术的关键在于光束整形器件的设计和优化。
通过合理设计光束整形器件的光学参数，如曲率半径、透镜孔径、光栅周期等，可以实现对激光光斑形状和能量分布的精确控制。
例如，通过使用透镜组合可以实现光斑的聚焦和调制，通过使用光栅可以实现光斑的分割和整形，通过使用偏振片可以实现光斑的偏振控制等。
二、光束成形技术的应用光束成形技术在激光加工领域有着广泛的应用。
首先，光束成形技术可以实现对激光加工过程的精确控制，提高加工质量和效率。
例如，在激光切割、焊接、打标等加工过程中，通过优化光束形状和能量分布，可以实现对加工质量和速度的提升。
其次，光束成形技术可以拓展激光加工的应用范围。
通过设计不同形状和能量分布的光束，可以实现对不同材料的加工和处理。
例如，对于薄膜材料的微加工、对于光敏材料的光刻、对于生物材料的激光治疗等领域，光束成形技术都发挥着重要作用。
三、光束成形技术在激光加工中的重要性光束成形技术在激光加工中具有重要意义。
首先，光束成形技术可以提高激光加工的精度和稳定性。
通过精确控制光束形状和能量分布，可以实现对加工过程的精细调控，从而提高加工的精度和稳定性。
其次，光束成形技术可以提高激光加工的效率和生产率。
通过优化光束形状和能量分布，可以实现对加工速度和能量利用率的提升，从而提高生产效率和降低成本。
matlab 光束整形光束整形是一种重要的光学技术，在许多应用领域都有广泛的应用。
光束整形的目的是将光束的形状和特性进行调整，使其更适合特定的应用需求。
在本文中，将介绍光束整形的基本原理和常见的方法。
光束整形的基本原理是通过光学元件对光束进行调整和控制。
光束整形可以改变光束的空间分布、强度分布和相位分布等特性，从而实现对光束的控制。
光束整形的目的有很多，比如改变光束的形状、聚焦光束、扩展光束、调整光束的方向等。
常见的光束整形方法包括透镜、棱镜、光栅和空间光调制器等。
透镜是最常见的光束整形元件，它可以通过改变透镜的曲率和厚度来调整光束的聚焦和扩展。
棱镜可以通过折射和反射来改变光束的方向和形状。
光栅是一种具有周期性结构的光学元件，可以通过衍射来调整光束的强度和相位分布。
空间光调制器是一种可以改变光束相位的元件，可以实现光束的调制和控制。
光束整形在许多领域都有广泛的应用。
在激光加工中，光束整形可以实现对激光束的聚焦和扩展，从而实现对材料的切割、焊接和打孔等加工过程的控制。
在光通信中，光束整形可以实现对光信号的调制和解调，从而实现高速光通信系统的传输和接收。
在成像领域，光束整形可以实现对光束的聚焦和调整，从而实现高分辨率和高清晰度的图像获取。
光束整形的研究和发展在近年来取得了很大的进展。
随着光学材料和制备技术的不断提高，光束整形的元件和方法也得到了不断的改进和创新。
例如，利用新型材料和光学结构设计，可以实现更高效的光束整形效果。
同时，利用计算机模拟和优化算法，可以对光束整形进行精确的设计和优化。
光束整形是一种重要的光学技术，可以实现对光束的形状和特性的调整和控制。
光束整形的方法有很多种，包括透镜、棱镜、光栅和空间光调制器等。
光束整形在激光加工、光通信和成像等领域都有广泛的应用。
随着光学材料和制备技术的不断发展，光束整形的研究和应用也将得到进一步的推进。
相信在未来，光束整形将继续发挥重要的作用，为各个领域的光学应用提供更好的解决方案。
光学工程中激光加工技术的使用技巧总结随着科学技术的不断进步，激光加工技术越来越被广泛应用于光学工程领域。
激光加工技术以其高精度、高效率和全自动化的特点，成为光学元件制造中不可或缺的一项重要技术。
本文将总结光学工程中激光加工技术的使用技巧。
1. 光束控制技术在激光加工中，光束的控制十分关键。
光束质量的好坏将直接影响到加工的效果和精度。
因此，在激光加工过程中，需要注意以下几个方面的光束控制技巧：首先，要正确选择和调整激光器的参数。
包括输出功率、束径、光束质量等。
输出功率需要根据加工要求进行合理调整，过高或过低的功率都会影响到加工效果。
束径和光束质量的选择可以根据具体任务和要求进行调整，保证加工的精度和效率。
其次，要注意光束的稳定性。
激光加工过程中，光束的稳定性直接影响到加工结果的一致性。
因此，需要保证激光器的稳定性和光束传输过程中的稳定性。
可通过控制温度、振动等因素，来提高光束的稳定性。
最后，要正确使用光束整形技术。
光束整形技术可以改变激光光束的形状和特性，使之更适合加工任务的需求。
常见的光束整形技术有模式转换、光束扩展等。
正确使用这些技术能够提高加工的精度和效果。
2. 材料选择和处理技巧在激光加工过程中，材料的选择和处理是非常重要的环节。
不同材料的加工特性和反应情况不同，需要针对具体材料进行相应的处理和调整。
首先，要合理选择加工材料。
不同材料对激光的吸收率和热导率不同，因此，需要选择适合激光加工的材料。
常见的光学工程材料有玻璃、晶体等。
在选择材料时，需要考虑材料的特性、加工要求、成本等因素。
其次，要对材料进行预处理。
材料的预处理包括除杂、除气等。
例如，对于玻璃材料，可以通过酸洗、热处理等方法，提高材料的加工质量和精度。
最后，要正确调整加工参数。
加工参数的调整包括激光功率、扫描速度、脉冲数等。
合理调整这些参数可以提高加工效果、减少材料损伤和变形。
3. 加工路径和模式设计技巧激光加工中，加工路径和模式的设计对于加工效果和精度有着重要影响。
光束整形方式的原理和应用光束整形（beam shaping）是通过改变光束的空间分布和/或光强分布来控制光束的形状和性质的技术。
在光束整形中，我们可以通过使用透镜、反射器、光波导等光学元件来改变光束的传播性质。
光束整形技术具有广泛的应用，包括激光加工、医学诊断、通信和光学成像等领域。
本文将介绍光束整形的原理和一些常见的应用。
光束整形的原理基于光学元件对入射光线的调控。
通过选择透镜的曲率和形状，可以将光束聚焦为点状、线状或是任意形状的分布。
透镜的曲率半径越小，聚焦效果越好。
透镜的不同曲率和形状还可以使光束具有不同的球差、色差和像差等特性。
反射器能够改变光线的方向，例如平面反射镜、曲面反射镜和光学棱镜等，可以将光束进行反射、折射和偏转。
光束整形技术中常用的一种方法是使用光波导，它能够将光束限制在一个特定的空间内，从而有效地改变光束的形状和传播特性。
光束整形技术在激光加工中具有重要的应用。
通过调整激光的光束形状和分布，可以实现对工件的精密加工。
例如，在激光切割领域，通过将光束整形为线状分布，可以获得更高的切割速度和更小的切割缝隙。
在激光焊接过程中，通过改变光束的分布和形状，可以实现对焊接接头的精确控制和调整焊接深度。
此外，在激光打标和激光雕刻中，光束整形技术可以通过调整光斑的形状和密度，实现对打标图案和刻印细节的控制。
光束整形技术也在医学领域中得到了广泛应用。
在激光治疗中，通过光束整形可以精确照射到患者体内的特定组织，从而实现对肿瘤和其他疾病的治疗。
光束整形技术还可以用于眼科手术中，例如激光角膜矫正手术中，通过调整激光的分布和形状，可以实现对角膜曲率的调整，从而改善近视、远视和散光等视力问题。
除了医学和激光加工领域，光束整形技术还在光学通信中得到了广泛应用。
在光纤通信中，光束整形可以用于精确定位和调整入射光束的聚焦效应，从而提高光纤的传输效率和数据传输速率。
光束整形技术还可以用于无线通信中，通过改变光束的形状和分布，可以实现对光信号的调制和解调，从而实现高速、稳定和精确的通信。
