暖手宝移动电源拆解过程

现在的手机。

屏幕也大。

一般都挺费电的。

坐个远途的火车。

不带上两块电池的肯定不够玩的。

所以啊。

我就想。

弄个移动电源吧。

这放假开学的。

20小时的火车，就能玩手机听mp3了。

然后淘宝了一记。

看了看网上卖的成品移动电源。

好看的不便宜而且性价比特低。

性价比高的。

还不好看。

反正没找到我喜欢的。

平时我也比较喜欢自己做东西玩。

于是。

我就想做个移动电源玩玩吧。

做一个单个成本太高。

不如多做点。

还能卖点。

平摊下成本于是我就开始了赔钱之路先是确定了用什么电芯。

大部分移动电源和笔记本都是用的18650电池。

就是一种直径是18mm 高度是65mm的圆柱体锂电池。

性能不错。

我买的是市面上性能最好的，松下造的3100毫安时的这种电池然后就开始在淘宝上淘电路板。

找了好几块。

最后终于发现了这个宝贝。

功能完全符合我的要求。

能充电能放电有保护电路电压很稳定。

然后就是设计外壳了。

能装下电池的。

还得装下电路板的。

还得好看的。

最重要的是。

还得我手工能做出来的。

直接做个塑料壳。

要是自己设计的。

开模费用几千上万的。

玩不起。

最终。

我想到了用有机玻璃管。

我用的是外径25mm 内径21mm的价钱是35元两米按我的设计。

我让卖家帮我切成了80mm一段的管子设计图我就不发了，结构挺简单的，而且我懒得重新画。

在完善了设计之后。

我决定要给这块电路板改造下板型。

让它能更好的跟外壳结合起来。

用protel抄了板子。

改成了这样找人帮我做成了成品板子器材:尼康D7000[尼康数码相机]镜头:适马18-200mm f/3.5-6.3 DC OS HSM[适马镜头]时间:2012-04-18 12:43:46.80快门:1/50光圈:F/5.6焦距:116毫米感光度:800又在淘宝上买了原板上同样型号的所有元器件。

然后就可以生产我的移动电源了。

我管它叫大河河移动电源我上学期做的这个东西。

我只是为了写这个文章重新做一个。

所以是大河河工厂再次开工啦首先要焊板子。

元件很小（最小的元件是0603封装。

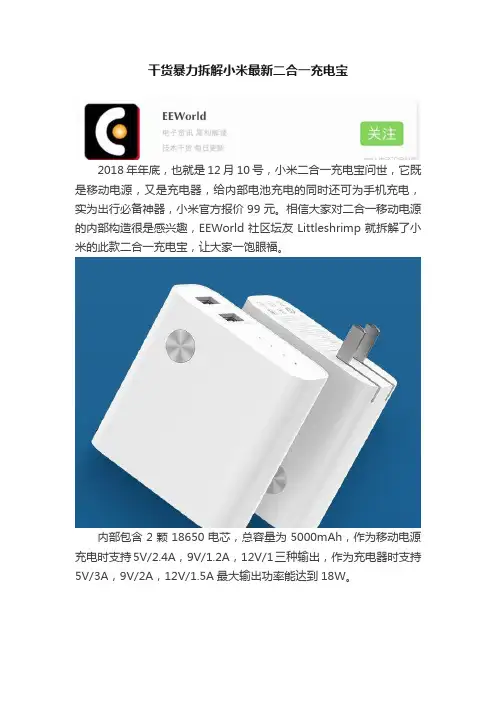

干货暴力拆解小米最新二合一充电宝2018年年底，也就是12月10号，小米二合一充电宝问世，它既是移动电源，又是充电器，给内部电池充电的同时还可为手机充电，实为出行必备神器，小米官方报价99元。

相信大家对二合一移动电源的内部构造很是感兴趣，EEWorld社区坛友Littleshrimp就拆解了小米的此款二合一充电宝，让大家一饱眼福。

内部包含2颗18650电芯，总容量为5000mAh，作为移动电源充电时支持5V/2.4A，9V/1.2A，12V/1三种输出，作为充电器时支持5V/3A，9V/2A，12V/1.5A最大输出功率能达到18W。

包装使用和小米其它产品一样的白色包装。

包装正面包装背面拆箱后里边一个电源和一张说明书，看来需要自己配USB充电线了。

拆箱电源正面只有一个电量检查按键看起来很简洁，侧面一侧为双USB口，可同时为2台设备充电，另一侧为市电接口，支持100V-240V 50/60Hz宽电源输入。

正面市电接口和标识USB面板USB面板与主壳体使用胶水粘接，没有螺丝，拆解过程比较暴力。

拆除USB面板过程拆开USB面板后，断开电池保护壳与主壳体的胶水才可以脱下外套。

内部正面内部背面内部侧面取下电池保护壳与PCB上的螺丝后可以看到完整的PCB背面，PCB背面主要用于放置开关电源部分的器件，包括一个高频变压器、2个USB口和几颗电容电感等器件，加上背面的几个IC就能在26mm*60mm*20mm的尺寸内能够实现18W的功率输出。

去掉电池螺丝后的背面去掉电池螺丝后的正面电路上最醒目的要属这颗INN2215K芯片，看标识应该是PI家族的一款电源芯片。

查询数据手册得知，INN2215K是一款集成了650 V MOSFET、同步整流、反馈和恒功率特性的适合USB-PD和 QC 3.0应用的离线式反激恒压/恒流开关IC，输出功率最大可达20W。

INN2215K数据手册从资料可以了解到INN2215K是PI家族的InnoSwitch™-CP系列IC，使用了磁隔离技术，非常适合小体积高功率密度的应用。

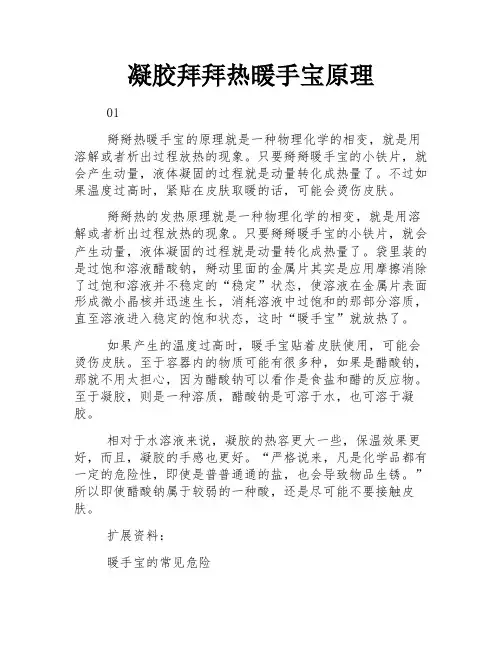

凝胶拜拜热暖手宝原理01掰掰热暖手宝的原理就是一种物理化学的相变，就是用溶解或者析出过程放热的现象。

只要掰掰暖手宝的小铁片，就会产生动量，液体凝固的过程就是动量转化成热量了。

不过如果温度过高时，紧贴在皮肤取暖的话，可能会烫伤皮肤。

掰掰热的发热原理就是一种物理化学的相变，就是用溶解或者析出过程放热的现象。

只要掰掰暖手宝的小铁片，就会产生动量，液体凝固的过程就是动量转化成热量了。

袋里装的是过饱和溶液醋酸钠，掰动里面的金属片其实是应用摩擦消除了过饱和溶液并不稳定的“稳定”状态，使溶液在金属片表面形成微小晶核并迅速生长，消耗溶液中过饱和的那部分溶质，直至溶液进入稳定的饱和状态，这时“暖手宝”就放热了。

如果产生的温度过高时，暖手宝贴着皮肤使用，可能会烫伤皮肤。

至于容器内的物质可能有很多种，如果是醋酸钠，那就不用太担心，因为醋酸钠可以看作是食盐和醋的反应物。

至于凝胶，则是一种溶质，醋酸钠是可溶于水，也可溶于凝胶。

相对于水溶液来说，凝胶的热容更大一些，保温效果更好，而且，凝胶的手感也更好。

“严格说来，凡是化学品都有一定的危险性，即使是普普通通的盐，也会导致物品生锈。

”所以即使醋酸钠属于较弱的一种酸，还是尽可能不要接触皮肤。

扩展资料：暖手宝的常见危险1、爆炸由于液体在加热过程中会产生气体，在气体不断集聚并持续加热的过程中，可能会发生爆炸。

尤其是电极加热方式的暖气器，随着电极的不断消耗，局部发热量过大，气压增大最终导致发生爆炸。

2、烫伤由于加热元件在液体中的位置不稳定，充电过程中如果发生加热元件触及暖手器外壳的情况，外壳会被烫坏，冒出高温液体，导致烫伤危险。

尤其是电极加热方式的暖手器，爆炸时会伴随烫伤危险。

凝胶凝胶拜拜热暖手宝原理 1暖手宝的原理可分为三种：1、通过加热水来发热的的，俗称的热水袋，跟传统的热水袋不同，电热水袋省却了添水的麻烦，只要插上电源等上10几分钟就能发热，实际上是把里面的水煮开，所以一般温度会很高。

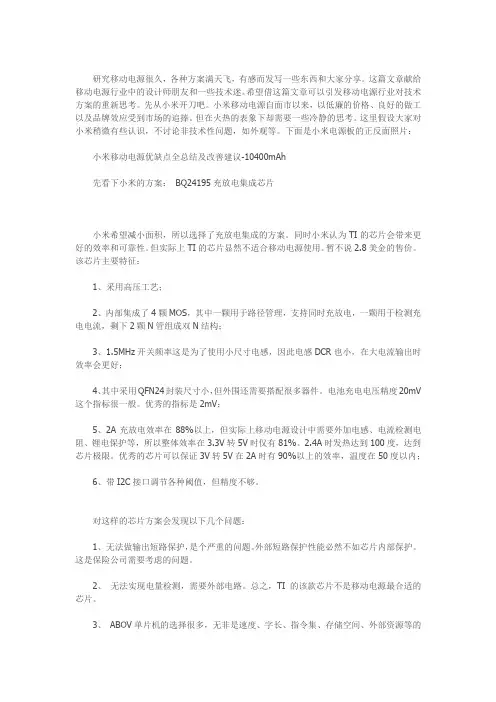

研究移动电源很久，各种方案满天飞，有感而发写一些东西和大家分享。

这篇文章献给移动电源行业中的设计师朋友和一些技术迷。

希望借这篇文章可以引发移动电源行业对技术方案的重新思考。

先从小米开刀吧。

小米移动电源自面市以来，以低廉的价格、良好的做工以及品牌效应受到市场的追捧。

但在火热的表象下却需要一些冷静的思考。

这里假设大家对小米稍微有些认识，不讨论非技术性问题，如外观等。

下面是小米电源板的正反面照片：小米移动电源优缺点全总结及改善建议-10400mAh先看下小米的方案：BQ24195充放电集成芯片小米希望减小面积，所以选择了充放电集成的方案。

同时小米认为TI的芯片会带来更好的效率和可靠性。

但实际上TI的芯片显然不适合移动电源使用。

暂不说2.8美金的售价。

该芯片主要特征：1、采用高压工艺；2、内部集成了4颗MOS，其中一颗用于路径管理，支持同时充放电，一颗用于检测充电电流，剩下2颗N管组成双N结构；3、1.5MHz开关频率这是为了使用小尺寸电感，因此电感DCR也小，在大电流输出时效率会更好；4、其中采用QFN24封装尺寸小，但外围还需要搭配很多器件。

电池充电电压精度20mV 这个指标很一般。

优秀的指标是2mV；5、2A充放电效率在88%以上，但实际上移动电源设计中需要外加电感、电流检测电阻、锂电保护等，所以整体效率在3.3V转5V时仅有81%。

2.4A时发热达到100度，达到芯片极限。

优秀的芯片可以保证3V转5V在2A时有90%以上的效率，温度在50度以内；6、带I2C接口调节各种阈值，但精度不够。

对这样的芯片方案会发现以下几个问题：1、无法做输出短路保护，是个严重的问题。

外部短路保护性能必然不如芯片内部保护。

这是保险公司需要考虑的问题。

2、无法实现电量检测，需要外部电路。

总之，TI的该款芯片不是移动电源最合适的芯片。

3、ABOV单片机的选择很多，无非是速度、字长、指令集、存储空间、外部资源等的区别。

移动电源中，单片机主要做状态控制、显示、按键响应、电流电压检测、空载检测、过温保护等等。

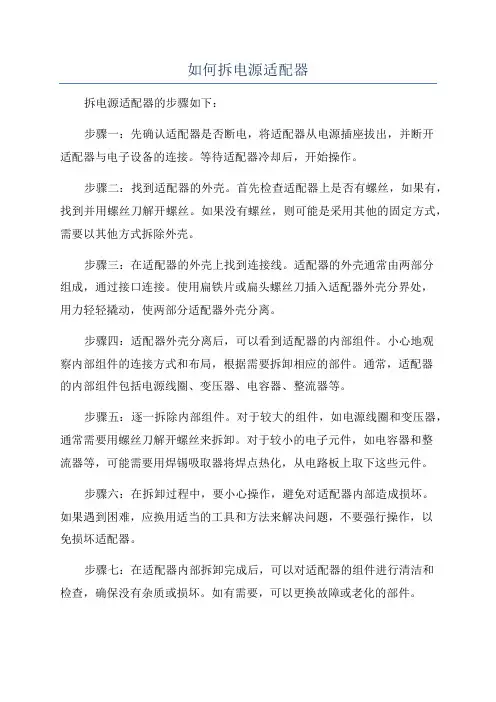

如何拆电源适配器拆电源适配器的步骤如下：步骤一：先确认适配器是否断电，将适配器从电源插座拔出，并断开适配器与电子设备的连接。

等待适配器冷却后，开始操作。

步骤二：找到适配器的外壳。

首先检查适配器上是否有螺丝，如果有，找到并用螺丝刀解开螺丝。

如果没有螺丝，则可能是采用其他的固定方式，需要以其他方式拆除外壳。

步骤三：在适配器的外壳上找到连接线。

适配器的外壳通常由两部分组成，通过接口连接。

使用扁铁片或扁头螺丝刀插入适配器外壳分界处，用力轻轻撬动，使两部分适配器外壳分离。

步骤四：适配器外壳分离后，可以看到适配器的内部组件。

小心地观察内部组件的连接方式和布局，根据需要拆卸相应的部件。

通常，适配器的内部组件包括电源线圈、变压器、电容器、整流器等。

步骤五：逐一拆除内部组件。

对于较大的组件，如电源线圈和变压器，通常需要用螺丝刀解开螺丝来拆卸。

对于较小的电子元件，如电容器和整流器等，可能需要用焊锡吸取器将焊点热化，从电路板上取下这些元件。

步骤六：在拆卸过程中，要小心操作，避免对适配器内部造成损坏。

如果遇到困难，应换用适当的工具和方法来解决问题，不要强行操作，以免损坏适配器。

步骤七：在适配器内部拆卸完成后，可以对适配器的组件进行清洁和检查，确保没有杂质或损坏。

如有需要，可以更换故障或老化的部件。

步骤八：在拆卸完成后，应将适配器重新装配。

将内部组件安装回适配器外壳中，确保各部件的连接良好。

重新固定适配器外壳，如果有螺丝，则紧固螺丝。

步骤九：重新连接适配器与电子设备，并将适配器插入电源插座。

注意检查适配器连接是否牢固，避免出现电流不稳定或其他问题。

步骤十：重新接通电源，测试适配器是否正常工作。

可以通过插头指示灯或使用万用表来检测适配器的输出电压是否正常。

拆解电源适配器需要一定的技术基础和操作经验，对于缺乏电子知识和经验的人来说，拆解电源适配器可能不安全且有潜在风险。

因此，如果没有相关的技术能力和经验，建议不要进行拆解操作，并将适配器交给专业人员进行维修。

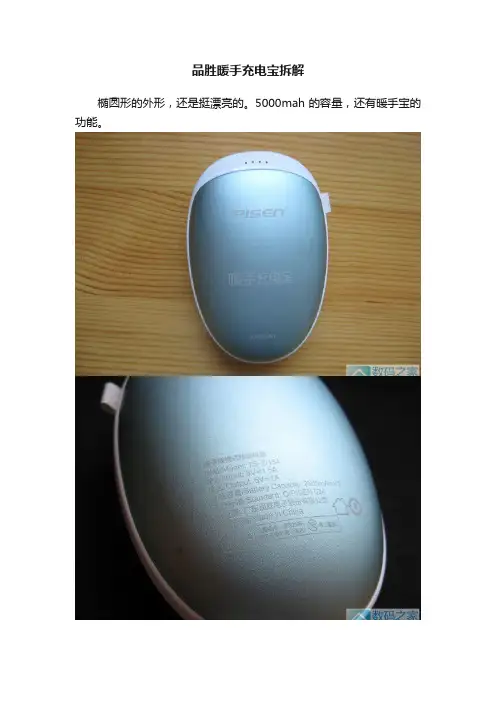

品胜暖手充电宝拆解椭圆形的外形，还是挺漂亮的。

5000mah的容量，还有暖手宝的功能。

随机器配送挂绳可以拴在这里还有一个收纳袋收纳效果：配的安卓通用充电线1.5A输入，1A输出。

另外比常见的充电宝多了一个Hot按钮和一个指示灯按住Hot按键1秒左右，会开启暖手宝功能，同时橙色的LED会点亮；可以手动关闭或1个小时后自动关闭。

注意：暖手与放电不能同时使用。

试下充电吧，用了4个 LED来指示电量充电电流，越接近充满会越来越小放电（给手机充电等）功能空载电压770ma时，电压为4.98V。

压降0.08V，还算不错暖手功能只是试了下，按下Hot后大约40秒左右就会变得热乎乎的。

毕竟一个大老爷们用不大上这个功能。

找来一个小灯试了下，嗯，可以点亮和常用的鼠标合个影吧。

哥俩长的有点像翻来覆去的看，找不到下手的地方。

祭出老婆吹头发的吹风机,再打开充电宝的暖手功能双管齐下，吹了半天，发现两边的壳子有点轻微的松动，就试着撬了下这里铝制的外壳一下子就破了相，绝对做不到无损拆解了，只好硬着头皮拆我撬、我使劲撬，结果还是弄不下来那就来点暴力吧！用钳子直接撕下来。

发热元件露出来了移除发热片后发现了这个测温的东东，达到设定温度后停止加热就靠它了量一下发热片，电阻丝的电阻大约在3欧左右夹上实验电源一片的功率大约是4W（另一面还有一加热片）但还是拆不开，也没有看到螺丝孔，那就再暴力一些吧直接上大chui,当然，没几下就开了。

两颗电池和PCB，竟然还有三个螺丝孔？看来应该从另一面拆的，不过也很难做到无损另一面也暴力拆，只有发热片，没有测温元件。

拆的太过瘾，忘了拍照片了。

电池厂商应该是深圳比克，官方标注每颗2600mah,2*2600=5200，品胜标示容量为5000mah,很厚道是不？电池皮也破了PCB分为两层，中间插接连接，暴力的产物大的芯片NTMP2012是来自HOLTEK的8位单片机概述：8822是锂电保护MOS，那个6脚的IC是充电？（查不到资料）贴片的升压电感和电容下层的PCB，主要提供接口和按键电路输出USB的中间两脚用一个0欧电阻短接，1A输出应该没有必要用识别IC拆解到此结束，来个全家福吧拆掉暖手部分的多余电线，试着再装起来，焊死砸坏的插接件貌似还能用衣服已撕碎，只好这样了不过钻进睡袋后还是可以见人滴……本次拆解所用到的工具们也来露个脸。

品胜移动电源拆解品胜移动电源品胜充电宝随着个人移动终端设备增量惊人，特别是智能手机的凶猛攻势和PAD风潮的大肆席卷，催生出安全移动电源的产业契机。

1、Moka慕卡：唯一安全移动电源品牌，新一代安全移动电源创始者。

各大电商平台销量第一。

2、MiLi：Hali-power的自有品牌，以其极具创意的设计和优异的品质保障，以及创新的电池和充电器解决方案为今天的移动设备带来了新的发展。

3、三洋：三洋集团，移动电源是之一的产品。

4、飞毛腿：公司成立于1997年，是一家拥有独立强大品牌销售网络、最具先进制造规模，为移动数码产品提供全面电池解决方法的国内电池行业最具品牌价值企业。

5、太空步：Monwalk太空步，全球著名移动消费电子品牌，在安全移动电源领域颇有影响力。

太空步移动电源推出金盾五重保护技术、智能微温持流供电技术、智能升压转换供电技术、智能自适应技术、智能快充专利技术、智能自动关机技术等智能充电新技术，使太空步移动电源成为智能化、安全化的领导性产品。

6、爱国者：爱国者AIGO北京华旗资讯科技发展有限公司，是一家1993年创立于北京中关村的高新技术企业。

7、劲量：是著名的电池和手电筒品牌，总部位于美国密苏里州Town and Country，同时生产移动电源8、羽博：PDA电池到手机电池、座充、商务充、双充、车充、数码电池、皮套、清水套。

9、立派：立派商标所有权均属于深圳宝商科技有限公司10、品胜：广东品胜电子股份有限公司Moka(慕卡)安全移动电源【商务型：i6】20000毫安大容量，首款不发烫、无辐射、京东天猫有售18650型锂电是电子产品中比较常用的锂电池，常在笔记本电脑的电池中作为电芯使用。

其型号的定义法则为：如18650型，即指电池的直径为18mm，长度为65mm，圆柱体型的电池。

锂是一种金属元素，为什么我们要把他叫锂电池呢？因为它是以“钴酸锂”为正极材料的电池，当然市场上有很多的电池，有磷酸铁锂，锰酸锂等为正极材料的电池。

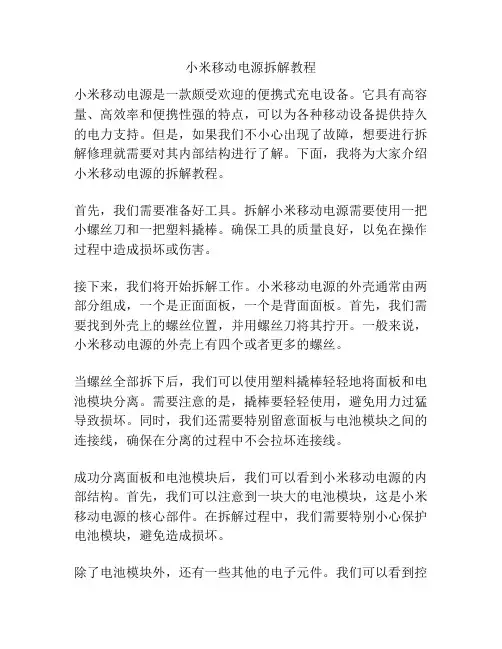

小米移动电源拆解教程小米移动电源是一款颇受欢迎的便携式充电设备。

它具有高容量、高效率和便携性强的特点，可以为各种移动设备提供持久的电力支持。

但是，如果我们不小心出现了故障，想要进行拆解修理就需要对其内部结构进行了解。

下面，我将为大家介绍小米移动电源的拆解教程。

首先，我们需要准备好工具。

拆解小米移动电源需要使用一把小螺丝刀和一把塑料撬棒。

确保工具的质量良好，以免在操作过程中造成损坏或伤害。

接下来，我们将开始拆解工作。

小米移动电源的外壳通常由两部分组成，一个是正面面板，一个是背面面板。

首先，我们需要找到外壳上的螺丝位置，并用螺丝刀将其拧开。

一般来说，小米移动电源的外壳上有四个或者更多的螺丝。

当螺丝全部拆下后，我们可以使用塑料撬棒轻轻地将面板和电池模块分离。

需要注意的是，撬棒要轻轻使用，避免用力过猛导致损坏。

同时，我们还需要特别留意面板与电池模块之间的连接线，确保在分离的过程中不会拉坏连接线。

成功分离面板和电池模块后，我们可以看到小米移动电源的内部结构。

首先，我们可以注意到一块大的电池模块，这是小米移动电源的核心部件。

在拆解过程中，我们需要特别小心保护电池模块，避免造成损坏。

除了电池模块外，还有一些其他的电子元件。

我们可以看到控制电路板和电源输出接口。

控制电路板负责控制充电和输出电流，保证小米移动电源的正常运行。

电源输出接口则用于连接充电线和外部设备。

在拆解过程中，我们需要注意保护这些电子元件，避免造成损坏。

如果我们需要修理小米移动电源，可以首先检查电池模块是否正常工作。

如果电池模块损坏，我们可以考虑更换一个新的电池模块。

在更换电池模块时，需要将原有的电池模块与控制电路板和电源输出接口进行正确的连接。

在修理完成后，我们需要将电池模块和控制电路板与电源输出接口进行正确的连接，并将面板和电池模块重新组装在一起。

注意在重新组装时要小心，确保各个部件的位置和连接线的牢固性。

通过以上的拆解教程，我们可以了解到小米移动电源的内部结构，并且可以进行简单的修理和更换。

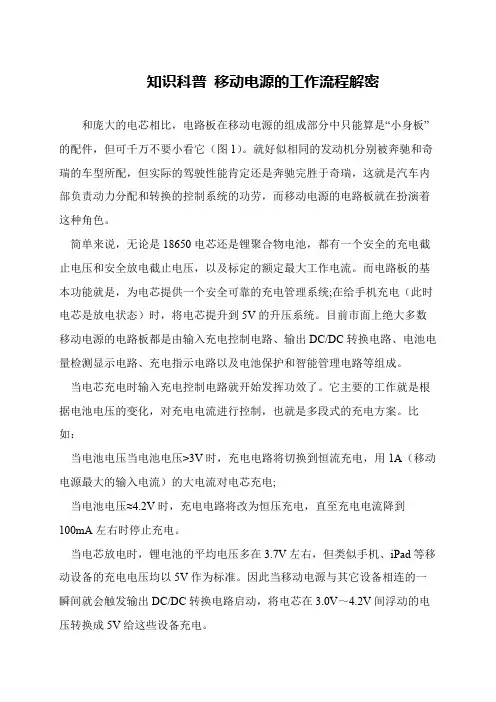

知识科普移动电源的工作流程解密
和庞大的电芯相比，电路板在移动电源的组成部分中只能算是“小身板”的配件，但可千万不要小看它（图1）。

就好似相同的发动机分别被奔驰和奇瑞的车型所配，但实际的驾驶性能肯定还是奔驰完胜于奇瑞，这就是汽车内部负责动力分配和转换的控制系统的功劳，而移动电源的电路板就在扮演着这种角色。

 简单来说，无论是18650电芯还是锂聚合物电池，都有一个安全的充电截止电压和安全放电截止电压，以及标定的额定最大工作电流。

而电路板的基本功能就是，为电芯提供一个安全可靠的充电管理系统;在给手机充电（此时电芯是放电状态）时，将电芯提升到5V的升压系统。

目前市面上绝大多数移动电源的电路板都是由输入充电控制电路、输出DC/DC转换电路、电池电量检测显示电路、充电指示电路以及电池保护和智能管理电路等组成。

 当电芯充电时输入充电控制电路就开始发挥功效了。

它主要的工作就是根据电池电压的变化，对充电电流进行控制，也就是多段式的充电方案。

比如：
 当电池电压当电池电压>3V时，充电电路将切换到恒流充电，用1A（移动电源最大的输入电流）的大电流对电芯充电;
 当电池电压≈4.2V时，充电电路将改为恒压充电，直至充电电流降到
100mA左右时停止充电。

 当电芯放电时，锂电池的平均电压多在3.7V左右，但类似手机、iPad等移动设备的充电电压均以5V作为标准。

因此当移动电源与其它设备相连的一瞬间就会触发输出DC/DC转换电路启动，将电芯在3.0V～4.2V间浮动的电压转换成5V给这些设备充电。

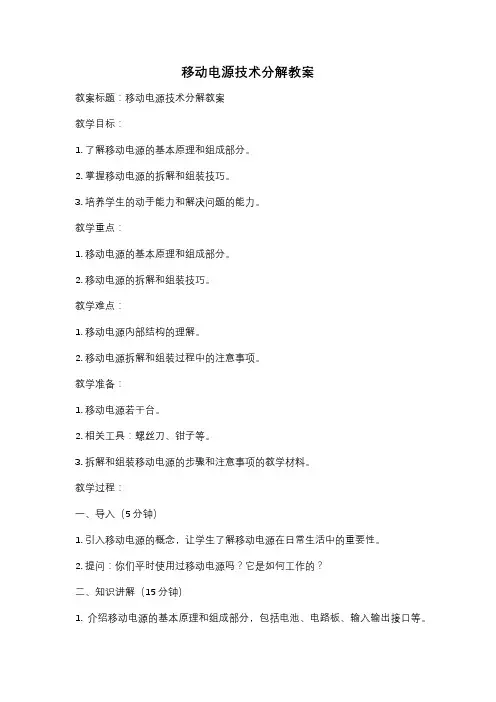

移动电源技术分解教案教案标题：移动电源技术分解教案教学目标：1. 了解移动电源的基本原理和组成部分。

2. 掌握移动电源的拆解和组装技巧。

3. 培养学生的动手能力和解决问题的能力。

教学重点：1. 移动电源的基本原理和组成部分。

2. 移动电源的拆解和组装技巧。

教学难点：1. 移动电源内部结构的理解。

2. 移动电源拆解和组装过程中的注意事项。

教学准备：1. 移动电源若干台。

2. 相关工具：螺丝刀、钳子等。

3. 拆解和组装移动电源的步骤和注意事项的教学材料。

教学过程：一、导入（5分钟）1. 引入移动电源的概念，让学生了解移动电源在日常生活中的重要性。

2. 提问：你们平时使用过移动电源吗？它是如何工作的？二、知识讲解（15分钟）1. 介绍移动电源的基本原理和组成部分，包括电池、电路板、输入输出接口等。

2. 通过图片或实物示范，让学生了解移动电源内部结构和各个部件的功能。

三、实践操作（30分钟）1. 分发移动电源和相关工具，让学生进行移动电源的拆解操作。

2. 引导学生按照事先准备的教学材料，按照正确的步骤进行拆解，并注意避免损坏电源内部零件。

3. 学生可以自由探索移动电源内部结构，观察各个部件的位置和连接方式。

四、讨论与总结（15分钟）1. 学生彼此交流观察到的移动电源内部结构和各个部件的功能。

2. 引导学生总结拆解过程中的注意事项和技巧。

3. 提出问题：为什么移动电源需要这些组成部分？它们各自的作用是什么？五、拓展延伸（10分钟）1. 鼓励学生自主学习和探索其他类型的移动电源，了解不同品牌和型号的差异。

2. 提出问题：你认为未来的移动电源会有哪些创新和改进？教学反思：在教学过程中，要确保学生的安全意识和操作规范，避免损坏移动电源内部零件。

同时，要引导学生思考移动电源的实际应用和未来发展方向，培养学生的创新意识和解决问题的能力。

磁吸电源拆解报告模板背景介绍磁吸电源是一种新型电源，采用了磁吸原理，可以便捷地连接电源与设备。

然而，对于该电源的组成和结构，我们知之甚少。

本文将对磁吸电源进行拆解，并对其结构进行分析。

拆解过程拆解工具为了不损坏电源本身，我们选择了一些常用的拆解工具，如螺丝刀、镊子、手动电钻等工具来进行拆解。

拆解步骤1.首先，我们需要将磁吸电源的外部壳体部分打开。

采用螺丝刀等工具将电源的四周螺丝拆除，并轻轻地将外壳体手动分离出来。

2.接着，我们需要拆卸电源内部的配件，这需要用到万能螺丝刀、拔线钳等工具。

将电源内部按照顺序拆卸，不要大力拆卸，以免损坏配件。

拆解时，需要注意保留原电源的所有细节配件，以便于之后的分析。

结构分析经过拆卸，我们可以看到磁吸电源一般由以下几个组成部分：外壳体外壳体部分通常由ABS塑料等非金属材料制造而成。

除了美观，还具有缓冲、隔热等功能。

磁铁磁吸电源的磁铁部分，是与外部接口连接器相对应的部分。

该部门的主要功能是引导磁场，从而促进磁吸连接。

磁铁一般有两个方向，其中一方向的磁性更强，因此在拆卸时需要注意方向。

电路板磁吸电源的电路板一般位于电源的内部，是整个电源系统的核心。

其上有各种电子元件，如电容器、电阻器、变压器等电子元件。

电源线电源线是将电流从电网传输到电源的部分，它通常由钢丝编织、铜线或者其他导电材料组成。

总结通过本次拆解过程，我们对磁吸电源的组成和结构进行了更加深入的了解。

在这个过程中，我们也发现了一些问题和潜在的风险，建议用户不要自行拆卸磁吸电源，以免造成类似电线短路、电解电容器膨胀等危险情况发生。
