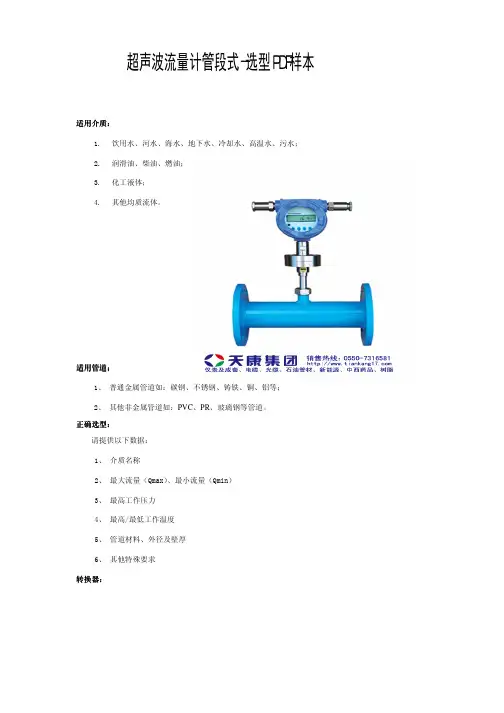

适用适用介质介质介质：：1.饮用水、河水、海水、地下水、冷却水、高温水、污水； 2.润滑油、柴油、燃油； 3.化工液体； 4.其他均质流体。
适用管道适用管道：：1、 普通金属管道如：碳钢、不锈钢、铸铁、铜、铝等；2、 其他非金属管道如：PVC 、PR 、玻璃钢等管道。
正确选型正确选型：：请提供以下数据：1、 介质名称2、 最大流量（Qmax）、最小流量（Qmin）3、 最高工作压力4、 最高/最低工作温度5、 管道材料、外径及壁厚6、 其他特殊要求转换器转换器：：超声波流量计管段式－选型ＰＤＦ样本流量变送器 流量模块 测量精度±1.0% 重 复 性0.2% 流速范围0～32m/s（流速分辨率0.001m/s） 工作电源流量变送器和流量模块24VDC（带隔离） 功 耗 工作电流50mA显 示正、负累积量、瞬时流量、流速、累计工作时间、日期、工作状态错误代码、超声波信号强度与质量操 作 可通过磁棒（流量变送器）或按键（流量模块）操作显示数据；通过RS-485通讯连接专用二次仪表，可以远程设置参数和显示流量计数据，传输距离可达1000米以上。
输入信号3路4-20mADC 模拟输入（选配）2路三线制Pt100电阻信号输入（选配）输出信号 标配隔离RS-485输出两路隔离型可编程OCT 输出（选配）可扩展1-3路4-20mA 输出（选配）软件升级可通过E-mail 传送来的代码文件实现软件升级 定量控制 可编程内置定量控制器，可以使用外部输入信号或者MODBUS 指令启动数据记录可记录前64天、前32个月、前2年累积流量和工作状态，可记录前16次上、断电时间和流量，并可实现自动或手动流量补加断电保护断电10万小时数据不丢失 防护等级流量变送器IP68，流量模块IP63，二次盘装操作仪表IP63 传感器传感器：：管段式传感器是采用法兰或快速活接头将传感器与被测管路直接连接的一种测量方式，该款传感器解决了外缚式和插入式传感器在安装过程中由于人为或被测管道参数不准确引起的误差而造成测量精度下降的问题，具有测量精度高，稳定性好，免维护等特点。
随着物联网相关技术的逐渐成熟，智能硬件以及自动化技术的应用必将会越来越广泛，我们将积极推广自动化技术在水处理水资源水环境、智能制造、智慧交通、智慧城市、智慧楼宇等行业的应用。

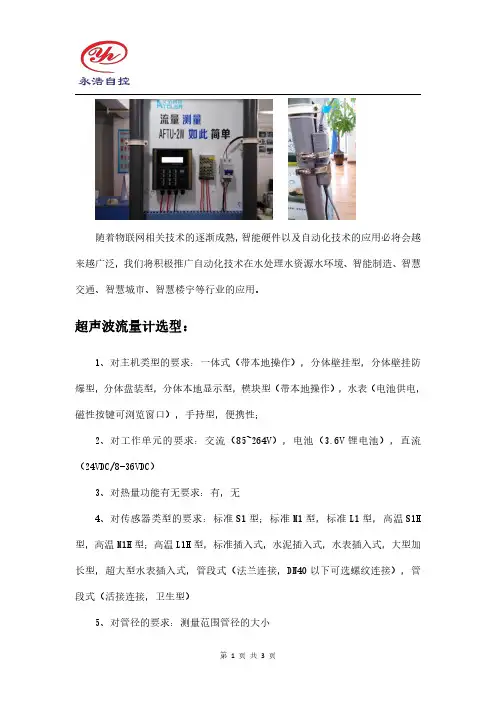

超声波流量计选型：1、对主机类型的要求：一体式（带本地操作），分体壁挂型，分体壁挂防爆型，分体盘装型，分体本地显示型，模块型（带本地操作），水表（电池供电，磁性按键可浏览窗口），手持型，便携性；2、对工作单元的要求：交流（85~264V），电池（3.6V锂电池），直流（24VDC/8-36VDC）3、对热量功能有无要求：有，无4、对传感器类型的要求：标准S1型；标准M1型，标准L1型，高温S1H 型，高温M1H型；高温L1H型，标准插入式，水泥插入式，水表插入式，大型加长型，超大型水表插入式，管段式（法兰连接，DN40以下可选螺纹连接），管段式（活接连接，卫生型）5、对管径的要求：测量范围管径的大小6、对管材的要求：碳钢，不锈钢，铸铁，玻璃钢，PVC，水泥7、对公称压力的要求：常规1.6Mpa(管道式）8、对输出信号的要求：无输出，4-20mA输出（注明量程及有源或无源），脉冲输出，OCT输出，频率输出，RS485输出（请注明皮特率、通讯效验位等）9、对信号输入的要求：无输入，1路4-20mA模拟输入，2路4-20mA模拟输入，3路4-20mA模拟输入10、对电缆线长度要求：米产品具体选型，需要按照客户提供的参数来选择。
例如：客户提供以下要求：品牌：艾拓利尔。
测量介质：水；传感器类型：常温外夹式传感器；工作温度：0℃～+50℃；适用管道口径：DN25-DN800mm；供电：DC24V；输出：4-20mA，RS485通讯，脉冲输出；精度:1.0%;显示类型：LCD液晶显示瞬时流量、流速和累计流量等。
包含：壁挂式主机和外夹式传感器一套，标配线缆长度9米，配开关电源一只。
我们可这样选型：AFTU-2W11CP035N009超声波流量应用范围超声波流量计广泛应用于超声波流量计广泛应用于石油、化工、冶金、电力、给排水等领域。

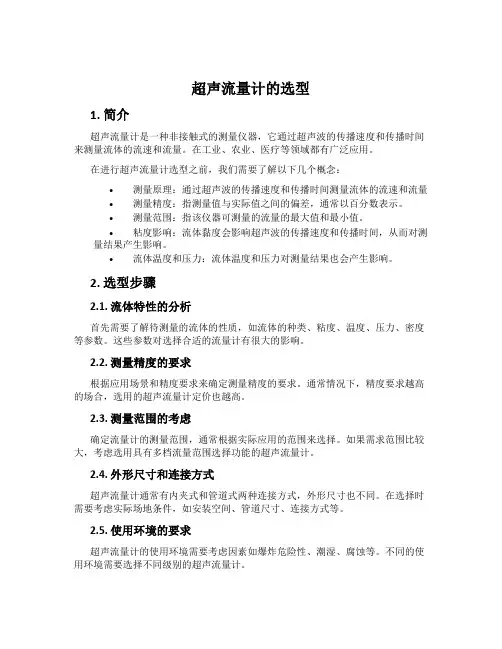

超声流量计的选型1. 简介超声流量计是一种非接触式的测量仪器，它通过超声波的传播速度和传播时间来测量流体的流速和流量。
在工业、农业、医疗等领域都有广泛应用。
在进行超声流量计选型之前，我们需要了解以下几个概念：•测量原理：通过超声波的传播速度和传播时间测量流体的流速和流量•测量精度：指测量值与实际值之间的偏差，通常以百分数表示。
•测量范围：指该仪器可测量的流量的最大值和最小值。
•粘度影响：流体黏度会影响超声波的传播速度和传播时间，从而对测量结果产生影响。
•流体温度和压力：流体温度和压力对测量结果也会产生影响。
2. 选型步骤2.1. 流体特性的分析首先需要了解待测量的流体的性质，如流体的种类、粘度、温度、压力、密度等参数。
这些参数对选择合适的流量计有很大的影响。
2.2. 测量精度的要求根据应用场景和精度要求来确定测量精度的要求。
通常情况下，精度要求越高的场合，选用的超声流量计定价也越高。
2.3. 测量范围的考虑确定流量计的测量范围，通常根据实际应用的范围来选择。
如果需求范围比较大，考虑选用具有多档流量范围选择功能的超声流量计。
2.4. 外形尺寸和连接方式超声流量计通常有内夹式和管道式两种连接方式，外形尺寸也不同。
在选择时需要考虑实际场地条件，如安装空间、管道尺寸、连接方式等。
2.5. 使用环境的要求超声流量计的使用环境需要考虑因素如爆炸危险性、潮湿、腐蚀等。
不同的使用环境需要选择不同级别的超声流量计。
2.6. 品牌和价格的选择根据实际情况选择合适的品牌和价格，不要一味追求价格低廉而忽略品质和性能。
3. 超声流量计选型常见问题3.1. 选型时需要考虑哪些参数？选型时需要考虑的主要参数包括流量范围、测量精度、测量原理、使用环境等。
3.2. 测量粘度大的流体应该选用什么类型的流量计？超声流量计在测量高粘度流体时会受到较大的干扰，这时可以选择旋翼式或涡轮式流量计。
3.3. 选用超声流量计时需要注意哪些常见问题？选用超声流量计时需要注意以下几个问题：•测量管道应充满液体，避免气体存在。
超声波流量计选型引言超声波流量计是一种用于测量流体流动速度的设备。
它利用声波的传播特性，通过测量流体中声波的传播时间来确定流速。
超声波流量计具有非侵入式、无压力损失、高精度等优点，因此在工业领域广泛应用。
选择适合的超声波流量计对于确保流量测量的准确性和可靠性至关重要。
本文将介绍超声波流量计的选型要点，帮助读者选择适合自己应用需求的超声波流量计。
测量环境在选择超声波流量计之前，首先需要了解测量环境的特点。
以下是一些需要考虑的因素：流体介质超声波流量计适用于各种液体和气体介质的流量测量。
但不同的介质对超声波的传播速度和衰减有不同的影响。
因此，在选择超声波流量计时，需要考虑流体介质的特性。
温度和压力流体介质的温度和压力对超声波流量计的性能也有一定影响。
一般来说，超声波流量计的工作温度范围在-20℃至+60℃之间。
如果测量环境的温度或压力超出了超声波流量计的工作范围，就需要选择其他适合的流量计。
管道尺寸和材质超声波流量计通常需要安装在管道上。
因此，管道尺寸和材质也是选择超声波流量计时需要考虑的因素。
不同尺寸和材质的管道对声波的传播速度和衰减会有不同的影响。
在选择超声波流量计时，需要确保合适的管道尺寸和材质。
测量要求除了了解测量环境的特点，还需要明确测量要求。
以下是一些常见的测量要求：测量精度测量精度是选择超声波流量计的重要指标。
不同型号的超声波流量计具有不同的测量精度范围。
在选择超声波流量计时，需要根据测量要求确定所需的测量精度。
流量范围不同型号的超声波流量计具有不同的测量范围。
在选择超声波流量计时，需要根据测量要求确定所需的流量范围。
输出信号超声波流量计的输出信号有多种形式，例如模拟输出信号和数字输出信号。
在选择超声波流量计时，需要根据测量要求确定所需的输出信号。
产品比较和选型在了解测量环境特点和测量要求的基础上，可以进行超声波流量计的产品比较和选型。
以下是一些常见的比较和选型要点：型号比较根据测量环境特点和测量要求，选择几个合适的超声波流量计型号进行比较。

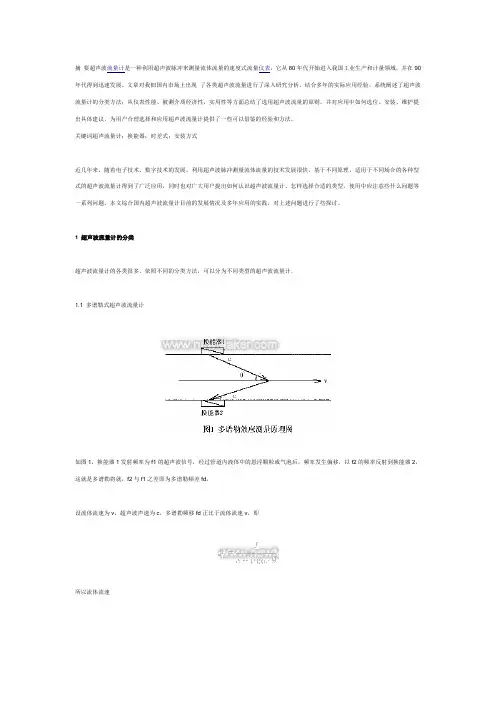

摘要超声波流量计是一种利用超声波脉冲来测量流体流量的速度式流量仪表，它从80年代开始进入我国工业生产和计量领域，并在90年代得到迅速发展。
文章对我佃国内市场上出现了各类超声波流量进行了深入研究分析，结合多年的实际应用经验，系统阐述了超声波流量计的分类方法；从仪表性能、被测介质经济性，实用性等方面总结了选用超声波流量的原则，并对应用中如何选位、安装、维护提出具体建议，为用户合理选择和应用超声波流量计提供了一些可以借鉴的经验和方法。
关键词超声流量计；换能器；时差式；安装方式近几年来，随着电子技术、数字技术的发展，利用超声波脉冲测量流体流量的技术发展很快，基于不同原理，适用于不同场合的各种型式的超声波流量计得到了广泛应用，同时也对广大用户提出如何认识超声波流量计、怎样选择合适的类型，使用中应注意些什么问题等一系列问题，本文综合国内超声波流量计目前的发展情况及多年应用的实践，对上述问题进行了些探讨。
1 超声波流量计的分类超声波流量计的各类很多，依照不同的分类方法，可以分为不同类型的超声波流量计。
1.1 多谱勒式超声波流量计如图1，换能器1发射频率为f1的超声波信号，经过管道内液体中的悬浮颗粒或气泡后，频率发生偏移，以f2的频率反射到换能器2，这就是多谱勒将就，f2与f1之差即为多谱勒频差fd。
设流体流速为v，超声波声速为c，多谱勒频移fd正比于流体流速v，即所以流体流速当管道条件、换能器安装位置、发射频率、声速确定以后，c、f1、θ即为常数，流体流速和多谱勒频移成正比，通过测量频移就可得到流体流速，进而求得流体流量。

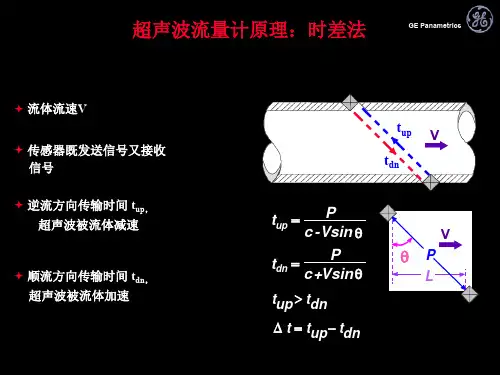

1.2时差式超声波流量计时差式超声波流量计是利用声波在流体中顺流传播和逆流传播的时间差与流体流速成正比这一原理来测量流体流量的。
如图2，换能器1向换能器2发射超声波信号，这是顺流方向，其传播时间为反之，逆流方向的传播时间为：时间差为：由于c>>v，故所以，流体流速同样，c、L、θ均为常数，测得时间差△t即可求出流体流速v进而求得流体流量。

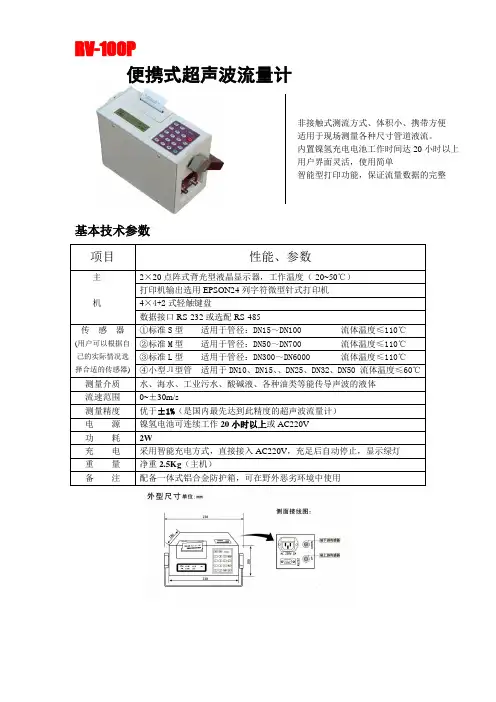

便携式超声波流量计
基本技术参数
非接触式测流方式、体积小、携带方便 适用于现场测量各种尺寸管道液流。
内置镍氢充电电池工作时间达20小时以上 用户界面灵活，使用简单
智能型打印功能，保证流量数据的完整
联森固定式超声波流量计
基本技术参数
结构紧凑、坚固、国际先进的压铸铝机壳 4-20mA 、OCT （累计脉冲、频率）、继电器输出 RS-232或RS-485接口
可接2路4~20mA 电流信号（如：温度、压力、液位等） 防非操作人员误动的密码锁保护
具有声音报警提示功能（如：发生电路故障等）
标准管段式传感器
I 主机样式便携式
夹装式
插入式
手持式
II 管径50
65
80
100
125
150
200
250
300
350
400
450
500
600
700
800
900
1000
2000
2500
3000
4000
5000
6000
III 压力级别
0~
0~
IV 探头形式
适合
适合
V 输出方式 4~
VI 工作电源直流
交流
VII 选配件
注：II 管径与III 压力级别只适用于标准管段式传感器和插入式传感器的选型。
【超声波流量计】超声波流量计的分类与选型1、超声波流量计的分类超声波流量计由超声波换能器、电子线路、流量显示与累积系统组成。
换能器在电信号的作用下产生超声波输出，并可以将接收到的超声波信号转换为电信号。
按照安装方式，超声波流量计可以分为外夹式、内贴式、插入式、便携式4种类型。
外夹式超声波流量计换能器采用专用耦合剂固定在管道外，安装时不损坏管路，声波的传播路径透过管道壁; 对于内贴式超声波流量计，换能器是利用焊接、螺栓等方式固定在流道内壁上;插入式超声波流量计使用专用钻孔装置在被测管道上开孔，流量计探头通过钻孔从流道外部插入安装固定，解决了外夹式超声波流量计在测量结垢较厚的管道时不易接收到信号及长时间测量信号衰减的问题; 便携式超声波流量计适合移动测量，常用于流量的标定。
按照声道结构类型，超声波流量计可分为单声道超声波流量计和多声道超声波流量计两种。
单声道超声波流量计是在被测流道上安装一对换能器构成一个超声波通道。
多声道超声波流量计是在流道上安装多对换能器，构成多个超声波通道，综合各声道的结果求出流量。
2、超声波流量计的选型对于中小口径管道和对测量精度要求不高的渠道中流量的测量，一般选用单声道超声波流量计; 对于大口径管道和流态分布复杂的管渠中流量的测量，一般选用多声道超声波流量计。
水电站中利用超声波流量计测量水轮机过机流量时，一般采用多声道超声波流量计( 至少采用4声道) 。
水电站中测量机组过机流量和电站总流量时，宜选用内贴式或者外插式超声波流量计，只有在业主有明确要求的情况下，才选用外夹式。
水电站水轮发电机组蜗壳前的压力钢管口径一般较大，在压力钢管上布置的超声波流量计，如安装位置在压力钢管的埋管部位(非暴露式流道)，超声波流量计采用内贴式，换能器和电缆管管卡在压力钢管内壁通过焊接固定; 如安装位置在压力钢管的明管部位(暴露式流道)，可结合压力钢管口径大小、精度要求、安装条件等因素，考虑采用插入式或内贴式超声波流量计。
目录第一部分专用技术要求 (3)第二部分数据表 (3)第一部分专用技术要求1.计量仪表盘●计量系统配有计量仪表盘（安装2台流量计算机），安装在站内橇装机柜间内，用于流量计算机及其辅助设备的安装，如24V DC 电源、蓄电池、断路器/开关等。
●单独设置仪表盘，供货商应负责设计、制造、安装计量仪表盘，其详细设计需经业主批准后方可实施。
●计量仪表盘的高度不宜超过2m，宽度不宜超过1m。
盘内部的连接导线应根据信号类型以颜色区分且每根导线均应有永久性标记。
连接导线应采用铜芯导线或专用电缆。
与接线端子连接处应采用压接方式，接线端子之间的连接应采用短路片并用压接方式固定。
信号线应与电源线分开，应满足不同的电压等级要求。
●计量仪表盘内部连接电缆（线）、与现场信号连接的端子排等,应按30%的余量设计。
在仪表盘设计时，应充分考虑盘内部和外部电线/电缆的布线空间，电缆/电线由仪表盘底部进出，盘内配线应通过走线槽。
●计量仪表盘选用钢质双门或单门标准尺寸仪表盘，门可以180度打开，应为前开门，门上带安全锁。
机柜的喷漆应光洁、美观、耐用，并应满足业主的要求。
机柜应配备散热通风、照明等设施，进风口应设便于拆卸、更换的过滤网。
●仪表盘内机架与端子排的布置应考虑留有扩展余地且方便维护、检修，盘内布线通过走线槽，柜下端安装接地母线。
●供货商在投标文件中，应提供各种盘/柜的数量、尺寸和重量，并提出对盘/柜设置的建议。
2.前、后直管段为了使流量计前、后直管段内的流动状态稳定，确保测量准确度，应根据按照《用气体超声波流量计测量天然气流量》（GB/T 18604-2014）和流量计生产厂的要求配置流量计上、下游直管段。
直管段的技术要求应按照《油气管道工程直管段技术规格书》(CDP-S-PC-IS-030-2009/B)以及数据表(15897初储02-数15)中的要求执行。
所配的直管段必须与流量计同心、同径，严格按照其技术规格书中规定的要求进行加工制造。

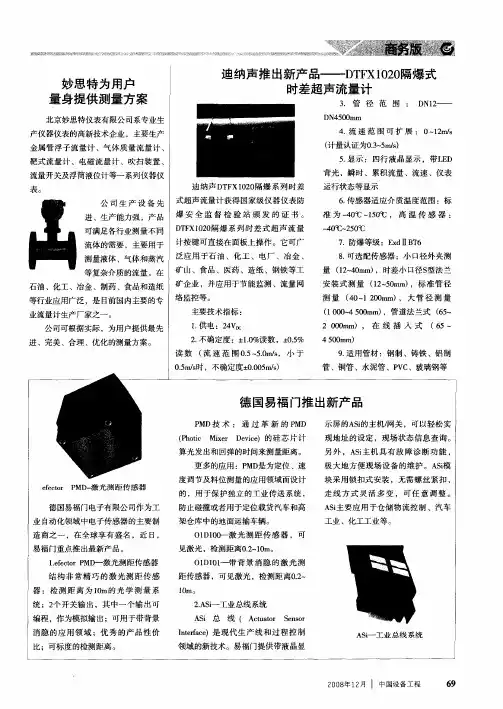

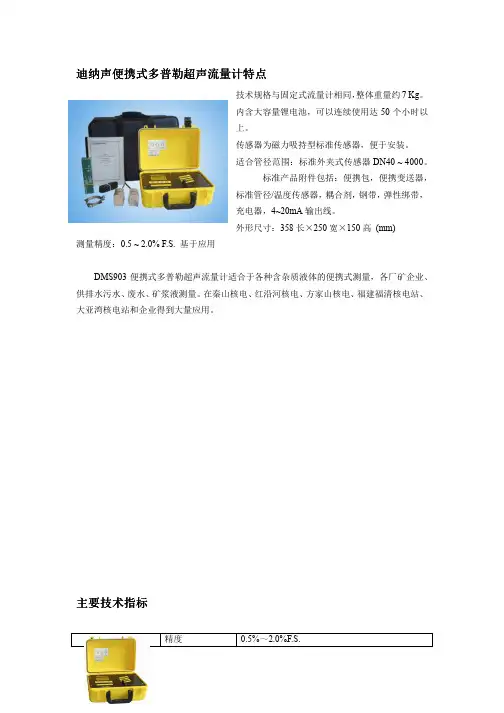

上海迪纳声智能仪器有限公司下属的全资子公司上海迪华科技有限公司是中国国内目前唯一或为数不多的一并获得中华人民共和国多普勒式和时差式两个种类超声波流量计国家计量器具制造许可证的企业。
超声波流量计的基本原理及类型超声波在流动的流体中传播时就载上流体流速的信息。
因此通过接收到的超声波就可以检测出流体的流速，从而换算成流量。
根据检测的方式，可分为传播速度差法、多普勒法、波束偏移法、噪声法及相关法等不同类型的超声波流量计。
起声波流量计是近十几年来随着集成电路技术迅速发展才开始应用的一种非接触式仪表，适于测量不易接触和观察的流体以及大管径流量。
它与水位计联动可进行敞开水流的流量测量。
使用超声波流量计不用在流体中安装测量元件故不会改变流体的流动状态，不产生附加阻力，仪表的安装及检修均可不影响生产管线运行因而是一种理想的节能型流量计。
众所周知，目前的工业流量测量普遍存在着大管径、大流量测量困难的问题，这是因为一般流量计随着测量管径的增大会带来制造和运输上的困难，造价提高、能损加大、安装不仅这些缺点，超声波流量计均可避免。
因为各类超声波流量计均可管外安装、非接触测流，仪表造价基本上与被测管道口径大小无关，而其它类型的流量计随着口径增加，造价大幅度增加，故口径越大超声波流量计比相同功能其它类型流量计的功能价格比越优越。
被认为是较好的大管径流量测量仪表，多普勒法超声波流量计可测双相介质的流量，故可用于下水道及排污水等脏污流的测量。
在发电厂中，用便携式超声波流量计测量水轮机进水量、汽轮机循环水量等大管径流量，比过去的皮脱管流速计方便得多。
超声被流量汁也可用于气体测量。
管径的适用范围从2cm到5m，从几米宽的明渠、暗渠到500m宽的河流都可适用。
另外，超声测量仪表的流量测量准确度几乎不受被测流体温度、压力、粘度、密度等参数的影响，又可制成非接触及便携式测量仪表，故可解决其它类型仪表所难以测量的强腐蚀性、非导电性、放射性及易燃易爆介质的流量测量问题。
美国迪纳声[固定式超声波流量计D901]产品名称：固定式超声波流量计产品型号：D901产品品牌：美国迪纳声901系列增强型相位差流量计利用非接触式夹固型传感器来测量液体的流量。
独有电路处理使901既可测纯净液体也可测含悬浮固体或气体的液体，它可以提供独特的多用途应用。
产品具有LCD瞬时和累积流量显示，及流速显示，应用现场可管径设定等。
具有4—20mA和脉冲输出。
主要特点■既可测纯净液体，也可测脏的液体（从自来水到污水）■数字滤波具有自动频率跟踪功能■自动衰减保证稳定，可复现性的操作■解决困难流量测量，高效节能低成本■安装不必严格直管段，管道振动无影响■全天侯工作，可非故意性浸水工作典型应用■水、废水■冷凝液■浆体和纸浆■化工浆液■饮用水■有毒液体主要技术指标变送器电源要求：见选型，功耗<12VA流速： 0.5-20FPS(0.15-6.08M/S)输出： 4-20mA，最大负载600Ω，12VDC脉冲隔离输出，0-600Hz至0-10Kz可调非线性： 1.0%满量程灵敏度： 0.4%满量程传感器液体要求：含25ppm级30微米大小（自来水级别）固体或气泡液体，超此级别纯净介质要求传感器安装在座900弯头后1-3D（管径）处。
传感器与变送器距离：标准6米，可选延长至100米适用管径：标准传感器，25-1524mm管道内径小管径传感器，6mm-25mm管道内径温度：标准-40℃-82℃；也可选高温-40℃-204℃工作原理任何流动的液体中存在的不连续都会使被反射的超声波信号产生频移（也即信号产生相位差），通过测量相位差，即可测得流速。
理论上，这些不连续可以是悬浮的一些气泡、固体，或由于流体扰动引起的界面。
传感器产生和接受超声波信号，提供数据给变送器，变送器处理信号并提供模拟输出供速度显示和体积流量显示及累积流量显示。
D901是基于多普勒超声波原理，采用相位差的方法来处理信号的。
