垃圾吊运行规程1.主题内容与适用范围本规程依据设备制造厂所提供的技术资料和本厂的生产实际编写而成。

本规程规定了垃圾吊的正常运行方式、自动控制与保护的动作、事故处理的原则和方法等技术规定和技术要求。

2.下列人员应熟悉本制度值长值长助理、垃圾吊司机机械专工、机械检修人员运行主任检修主任安全监察人员编写：孙纪康复核：林晓宏、王伟炜批准: 卢忠上海浦城热电能源有限公司御桥生活垃圾发电厂2008年11月目录一、总则二、设备参数1．垃圾吊2. 圾吊大车3．垃圾吊小车4. 起吊机5. 液压抓斗三、主要设备功能介绍1. 垃圾吊大车2. 垃圾吊小车3. 起吊机4. 液压抓斗5. 防撞系统6. 电缆绞盘7. 无线电遥控系统8. 刹车系统9. 称重系统四、运行前检查五、垃圾吊的启动六、垃圾吊的停运七、常见故障八、故障分析处理九、垃圾坑的管理十、附录一、总则本厂垃圾吊共有二台。

它供给三台锅炉的垃圾需要。

垃圾被卸放在垃圾坑内由垃圾吊进行抓送至锅炉垃圾卸料斜槽。

二台垃圾吊是由芬兰的KONECRANE公司生产制造。

二、设备参数1、垃圾吊编号：1＃垃圾吊T0301 2＃垃圾吊T0302额定负载：包括“专用”电液抓钩在共11吨、最大载重：4.8吨跨度：22.055米主运行电压：3/400V/50Hz控制电压：24Vcc&230V Ac温度：（多尘）/-10℃～+38℃工作方式：控制室中控制台上控制（正常状况）无线电遥控控制（紧急或检修状况）理论寿命：50000小时长度：63.00米2、垃圾吊大车速度：0～60米/分马达功率：2×5KW制动器扭矩：60NM制动器电机型号：MF11LB200-142P34044THIP55制动器型号：NM34006-190V长度：31.50米3、垃圾吊小车速度：0～40米/分马达功率：2×1.8KW制动器扭矩：16NM制动器电机型号：MF09LB200-134034067T-IP55制动器型号：NM340 04-170V长度：15.305米4、起吊机起重行程：包括电动液压抓钩31.50米起重速度：0～60米/分起重电机型号：MT25LC200K135P10066-IP55起重电机功率：1×132KW风机型号：NM679NR8起重钢丝绳：直径Ø＝18mm 2160N/mm2长度：L=80+/-0.5M风机型号：NM679NR8主制动器：3CA/30 445/30 JDF23-90减速器：TNS23152C×504-180钢丝绳数：2根（1左旋＋1右旋）钢丝鼓轮：7600－808－0－201滑车组N0E7422挂钩：HR1‘’1/4滑轮：Ø560/ Ø6305、液压抓斗自重：6.7吨（包括主要部件）抓斗型号：HRU8000电机：37KW－400－50Hz名义负载：4.8吨8M3液压系统管路容量约100升6、无线电遥控器6.1 716MI发射机发射功率：<10Mw电池型号：FuB3A(篮色)镍镉电池的电源：6V/250mAh连接运行的故计连续时间：8小时（50％导通）4小时（100％导通）工作温度范围：-25℃～+75℃6.2 716接收机命令输出：继电器250V/4A工作电压：42/48/115/230Vac工作温度范围：-25℃～+75℃三、主要设备功能介绍1、垃圾吊大车其利用一套DYNAC马达控制系统来控制驱动垃圾吊的纵向移动，它通过控制室中控制台控制。

垃圾吊运行规程1、概述与规范1.1概述本厂垃圾吊采用杭州浙起机械有限公司两台起重量为8吨的抓斗，闭合容积为3.2 m3的抓斗起重机，用于垃圾喂料、堆垛、移料和混料，垃圾吊分为工作区域和操作区域。

工作区域为垃圾库，垃圾库内有垃圾吊、检修平台和垃圾池。

垃圾池净长约26m，净宽约13.5m，池底标高-3m，卸料平台标高7m，可储存垃圾约3100m3，约5.5天的垃圾焚烧量。

垃圾池为钢筋混凝土结构，上方空间设有一次风机的入口，以控制臭味和甲烷气体的积聚，并使垃圾池保持微负压。

垃圾吊操作间设有两台操作站，可互换使用。

可分为手动操作、半自动操作两种方式。

在操作间内有垃圾吊配电柜，电脑监控显示屏，消防水炮控制柜及垃圾平台卸料门控制柜。

1.2垃圾吊设备规范2、吊车的运行、检查及维护2.1 垃圾吊运行方式2.1.1标准运行方式：两台吊车,一台运行,一台备用，定期切换。

2.1.2一般运行方式：两台吊车,一台运行,一台检修。

2.1.3特殊运行方式：两台垃圾吊同时运行，应注意相互避让防止发生碰撞。

2.2 停、送电操作2.2.1送电操作2.2.1.1合上照明电源开关。

2.2.1.2合上控制柜内刀熔开关。

2.2.1.3合上总电源开关。

2.2.1.4合上控制电源开关。

2.2.2停电操作2.3.1将吊车开到检修位置。

2.3.2断开控制电源开关。

2.3.3断开总电源开关。

2.3.4断开控制柜内刀熔开关。

2.3.5断开照明电源开关。

2.3 送电前和送电后检查2.3.1送电前检查2.3.1.1垃圾吊操作电源应正常，各保护正确投入。

2.3.1.2操作控制与照明电源应正常。

2.3.1.3控制室玻璃窗应清洁，保证操作员视野开阔。

2.3.1.4大车两侧门呈关闭状态，大梁有无明显弯曲，大小车轨道平整，大小车两侧防碰撞装置完好，转动部分无脱落，变形，磨损。

2.3.1.5电缆无破损，钢丝绳润滑良好，不起毛，无断股现象，液压缸油位正常，无漏油现象。

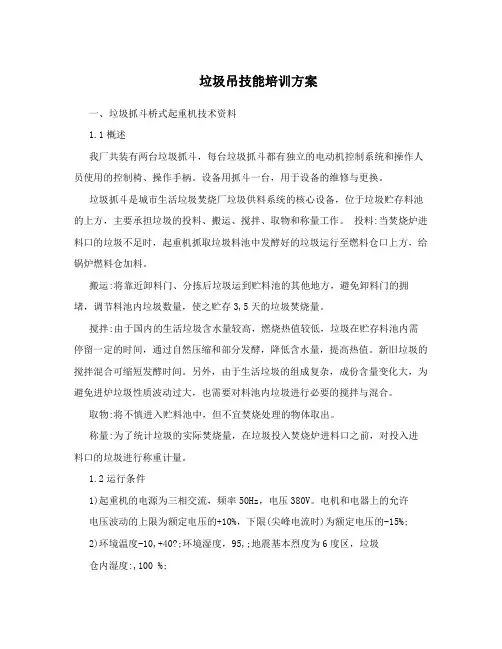

垃圾吊技能培训方案一、垃圾抓斗桥式起重机技术资料1.1概述我厂共装有两台垃圾抓斗，每台垃圾抓斗都有独立的电动机控制系统和操作人员使用的控制椅、操作手柄。

设备用抓斗一台，用于设备的维修与更换。

垃圾抓斗是城市生活垃圾焚烧厂垃圾供料系统的核心设备，位于垃圾贮存料池的上方，主要承担垃圾的投料、搬运、搅拌、取物和称量工作。

投料:当焚烧炉进料口的垃圾不足时，起重机抓取垃圾料池中发酵好的垃圾运行至燃料仓口上方，给锅炉燃料仓加料。

搬运:将靠近卸料门、分拣后垃圾运到贮料池的其他地方，避免卸料门的拥堵，调节料池内垃圾数量，使之贮存3,5天的垃圾焚烧量。

搅拌:由于国内的生活垃圾含水量较高，燃烧热值较低，垃圾在贮存料池内需停留一定的时间，通过自然压缩和部分发酵，降低含水量，提高热值。

新旧垃圾的搅拌混合可缩短发酵时间。

另外，由于生活垃圾的组成复杂，成份含量变化大，为避免进炉垃圾性质波动过大，也需要对料池内垃圾进行必要的搅拌与混合。

取物:将不慎进入贮料池中，但不宜焚烧处理的物体取出。

称量:为了统计垃圾的实际焚烧量，在垃圾投入焚烧炉进料口之前，对投入进料口的垃圾进行称重计量。

1.2运行条件1)起重机的电源为三相交流，频率50Hz，电压380V。

电机和电器上的允许电压波动的上限为额定电压的+10%，下限(尖峰电流时)为额定电压的-15%;2)环境温度-10,+40?;环境湿度，95,;地震基本烈度为6度区，垃圾仓内湿度:,100 %;3)垃圾特性:生活垃圾含水率: 40,,55,(最大70,,80,)垃圾容重(垃圾仓内) 0.3,0.5 t/m?(堆压后可达0.7 t/m?)垃圾在抓斗中密度 0.6,0.9 t/m3静堆积角 65?1.3构造简介1.3.1桥架:采用偏轨箱形主梁与端梁连接而成。

主要材料采用Q345-B。

主梁的四条主焊缝及对接焊缝采用自动焊。

小车轨道压板采用可拆卸结构。

桥架端梁加装防掉轨和防车轮断轴装置。

起重机主梁设有防震照明灯、安全检修电源、行车报警电铃等。

垃圾吊的运行操作规程2、使用前的检查2.1 执行交接班制度：2.1.1交班司机应将交班前垃圾吊的运行状态记于交接班记录中，接班司机首先应熟悉前一班司机记录中所记事项。

2.1.2 接班后应对设备的润滑及运行情况检查一遍，并作好接班检查记录。

2.1.3 必须在工作岗位上交接班。

2.1.4交班司机的工作日记应有以下内容：2.1.4.1垃圾吊及垃圾库垃圾情况记录。

2.1.4.2当班燃烧垃圾的垃圾记录。

2.1.4.3当班堆放区域垃圾的记录。

2.1.4.4垃圾吊巡检记录。

2.1.4.5当班检修工作票、缺陷通知单、缺陷处理记录。

2.1.4.6当班所接上级命令记录。

2.1.4.7记录当班入炉的垃圾总量。

2.2 交接班司机应共同检查垃圾吊各机构，检查的项目为：2.2.1 首先要检查保护箱的总电源开关是否已切断，不允许带电检查。

2.2.2 抓斗表面无裂纹、吊具完整可靠、钢丝绳有无断股、断丝或出现扭结。

2.2.3 各机构传动零部件的连接螺栓紧固牢靠。

2.2.4 大、小车走轮磨损在规定范围内，无啃轨、跑边、窜动等情况。

2.2.5 各安全装置灵敏，动作可靠。

2.2.6 各减速机、轴承的温升正常、无异响。

2.2.7 操纵系统灵活可靠；控制器各对触点良好，开闭顺序符合操作要求。

2.2.8 导电拖板与磨电道接触良好。

2.2.9 金属结构的变形、裂纹、腐蚀、焊缝、螺栓等连接情况。

2.2.10 检查各联动台操作手柄是否为零位。

2.2.11 抓斗液压缸、油管及管接头是否漏油、浸油，开闭有无异响。

2.2.12 起升连接件是否可靠、有无磨损。

2.2.13 抓斗油箱内液压油是否充足、小车减速箱内油量是否充足、钢丝绳的润滑是否良好。

2.3 交、接班司机要共同检查全部机构及制动器的工作状况：2.3.1 系统运行前，先检查各柜体及变频器风扇是否运行正常，否则系统容易因通风不良造成各电器过热而烧毁。

2.3.2 检查各机械制动器的工作状况，制动瓦衬与制动轮间隙是否均匀。

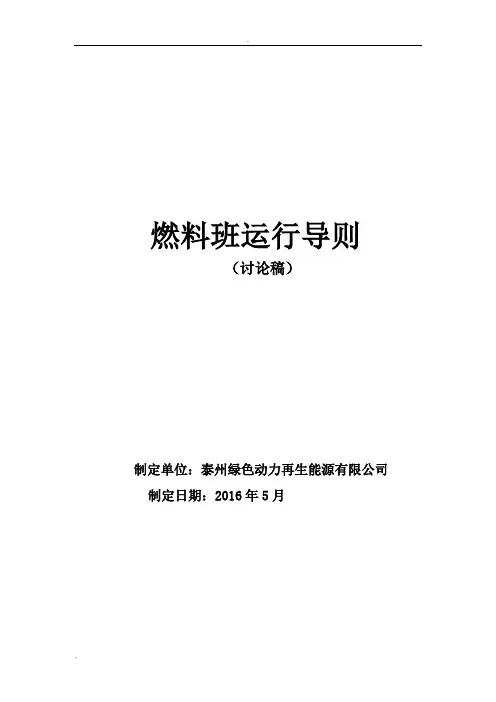

.燃料班运行导则（讨论稿）制定单位：泰州绿色动力再生能源有限公司制定日期：2016年5月垃圾吊技术参数一、使用前的检查(一)操作员在运行垃圾吊前应检查垃圾吊各机构，检查的项目如下：1.首先要检查保护箱的总电源开关是否已切断，不允许带电检查。

2.抓斗表面是否有裂纹；吊具是否完整可靠；抓齿磨损状况如何。

3.各机构制动器是否靠紧制动轮；制动瓦及制动轮磨损状况如何；各销轴安装如何；开口销、定位板是否齐全。

4.各机构传动零部件的连接螺栓是否紧固牢靠。

5.大、小车走轮磨损状况如何；是否啃轨、跑边、窜动等情况。

6.制动器，限位开关，保护机构是否灵敏，动作可靠。

7.减速机、轴承的温升、声响是否正常，起升机、大小车电缆是否良好，是否运行正常。

8.操纵系统是否灵活可靠；控制器各对触点是否良好，开闭顺序是否符合操作要求。

9.减速机、制动器、起升机钢丝绳、起升电缆、液压抓斗等机构润滑是否良好。

10.检查结构的变形、裂纹、腐蚀、焊缝、螺栓等连接情况。

11.检查各联动台操作手柄是否为零位。

(二)交、接班司机要共同检查全部机构及制动器的工作状况1.在上述检查项目逐个完成后，可进行起重机试车。

首先查实起重机上确无闲留人等和遗留工具等零散物件，电气设备都置于正常位置。

再合上电源断路器，合上控制回路断路器，合上PLC断路器（电气系统的PLC应长期供电，没有必要不允许断电），合上插座、电铃及照明断路器，合上各主回路断路器，打开联动台上的钥匙开关KEY，按联动台上的总电源启动按钮，按联动台上的电源启动按钮。

2.系统运行前，先检查各柜体及变频器风扇是否运行正常，否则系统容易因通风不良造成各电器过热而烧毁。

3.检查各机制动器工作状况，制动瓦衬与制动轮间隙是否均匀。

4.试验各种机构终点限位开关动作是否灵活、正常。

5.起重机各机构传动是否正常，有无不正常的声响。

(三)在检查起重机和试验各机构时，发现下列情况，司机不得起动起重机：1.抓斗工作表面发现裂纹，抓齿松动或脱落。

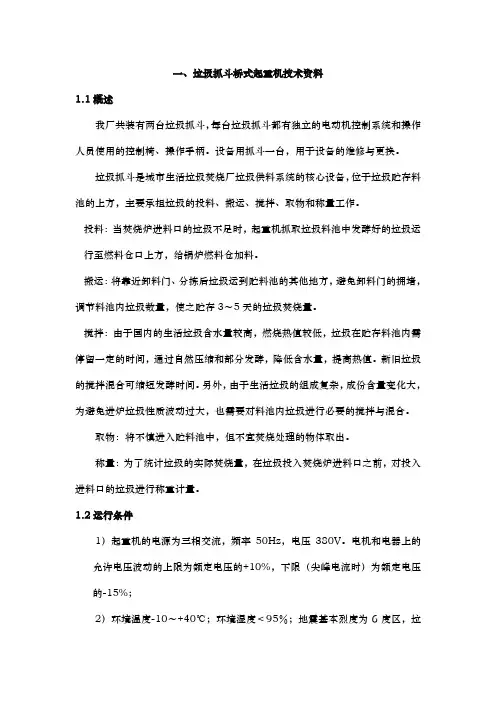

一、垃圾抓斗桥式起重机技术资料1.1概述我厂共装有两台垃圾抓斗，每台垃圾抓斗都有独立的电动机控制系统和操作人员使用的控制椅、操作手柄。

设备用抓斗一台，用于设备的维修与更换。

垃圾抓斗是城市生活垃圾焚烧厂垃圾供料系统的核心设备，位于垃圾贮存料池的上方，主要承担垃圾的投料、搬运、搅拌、取物和称量工作。

投料：当焚烧炉进料口的垃圾不足时，起重机抓取垃圾料池中发酵好的垃圾运行至燃料仓口上方，给锅炉燃料仓加料。

搬运：将靠近卸料门、分拣后垃圾运到贮料池的其他地方，避免卸料门的拥堵，调节料池内垃圾数量，使之贮存3～5天的垃圾焚烧量。

搅拌：由于国内的生活垃圾含水量较高，燃烧热值较低，垃圾在贮存料池内需停留一定的时间，通过自然压缩和部分发酵，降低含水量，提高热值。

新旧垃圾的搅拌混合可缩短发酵时间。

另外，由于生活垃圾的组成复杂，成份含量变化大，为避免进炉垃圾性质波动过大，也需要对料池内垃圾进行必要的搅拌与混合。

取物：将不慎进入贮料池中，但不宜焚烧处理的物体取出。

称量：为了统计垃圾的实际焚烧量，在垃圾投入焚烧炉进料口之前，对投入进料口的垃圾进行称重计量。

1.2运行条件1）起重机的电源为三相交流，频率50Hz，电压380V。

电机和电器上的允许电压波动的上限为额定电压的+10%，下限（尖峰电流时）为额定电压的-15%；2）环境温度-10～+40℃；环境湿度﹤95％；地震基本烈度为6度区，垃圾仓内湿度：＜100 %；3）垃圾特性：生活垃圾含水率：40％～55％（最大70％～80％）垃圾容重(垃圾仓内) 0.3～0.5 t/m³（堆压后可达0.7 t/m³）垃圾在抓斗中密度0.6～0.9 t/m3静堆积角65°1.3构造简介1.3.1桥架：采用偏轨箱形主梁与端梁连接而成。

主要材料采用Q345-B。

主梁的四条主焊缝及对接焊缝采用自动焊。

小车轨道压板采用可拆卸结构。

桥架端梁加装防掉轨和防车轮断轴装置。

起重机主梁设有防震照明灯、安全检修电源、行车报警电铃等。

垃圾吊运行规程1、概述与规范1.1概述本厂垃圾吊采用杭州浙起机械有限公司两台起重量为8吨的抓斗，闭合容积为3.2 m3的抓斗起重机，用于垃圾喂料、堆垛、移料和混料，垃圾吊分为工作区域和操作区域。

工作区域为垃圾库，垃圾库内有垃圾吊、检修平台和垃圾池。

垃圾池净长约26m，净宽约13.5m,池底标高-3m,卸料平台标高7m，可储存垃圾约3100帛，约5.5天的垃圾焚烧量。

垃圾池为钢筋混凝土结构，上方空间设有一次风机的入口，以控制臭味和甲烷气体的积聚，并使垃圾池保持微负压。

垃圾吊操作间设有两台操作站，可互换使用。

可分为手动操作、半自动操作两种方式。

在操作间内有垃圾吊配电柜，电脑监控显示屏，消防水炮控制柜及垃圾平台卸料门控制柜。

1.2垃圾吊设备规范2、吊车的运行、检查及维护2.1垃圾吊运行方式2.1.1标准运行方式：两台吊车，一台运行,一台备用，定期切换。

2.1.2一般运行方式：两台吊车，一台运行，一台检修。

2.1.3特殊运行方式：两台垃圾吊同时运行，应注意相互避让防止发生碰撞。

2.2停、送电操作2.2.1送电操作2.2.1.1 合上照明电源开关。

2.2.1.2 合上控制柜内刀熔开关。

2.2.1.3合上总电源开关。

2.2.1.4 合上控制电源开关。

2.2.2 停电操作2.3.1 将吊车开到检修位置。

2.3.2 断开控制电源开关。

2.3.3 断开总电源开关。

2.3.4 断开控制柜内刀熔开关。

2.3.5 断开照明电源开关。

2.3送电前和送电后检查2.3.1送电前检查2.3.1.1垃圾吊操作电源应正常，各保护正确投入。

2.3.1.2 操作控制与照明电源应正常。

2.3.1.3控制室玻璃窗应清洁，保证操作员视野开阔。

2.3.1.4大车两侧门呈关闭状态，大梁有无明显弯曲，大小车轨道平整，大小车两侧防碰撞装置完好，转动部分无脱落，变形，磨损。

2.3.1.5电缆无破损，钢丝绳润滑良好，不起毛，无断股现象，液压缸油位正常，无漏油现象。

垃圾吊的运行操作规程2、使用前的检查2.1 执行交接班制度：2.1.1交班司机应将交班前垃圾吊的运行状态记于交接班记录中，接班司机首先应熟悉前一班司机记录中所记事项。

2.1.2 接班后应对设备的润滑及运行情况检查一遍，并作好接班检查记录。

2.1.3 必须在工作岗位上交接班。

2.1.4交班司机的工作日记应有以下内容：2.1.4.1垃圾吊及垃圾库垃圾情况记录。

2.1.4.2当班燃烧垃圾的垃圾记录。

2.1.4.3当班堆放区域垃圾的记录。

2.1.4.4垃圾吊巡检记录。

2.1.4.5当班检修工作票、缺陷通知单、缺陷处理记录。

2.1.4.6当班所接上级命令记录。

2.1.4.7记录当班入炉的垃圾总量。

2.2 交接班司机应共同检查垃圾吊各机构，检查的项目为：2.2.1 首先要检查保护箱的总电源开关是否已切断，不允许带电检查。

2.2.2 抓斗表面无裂纹、吊具完整可靠、钢丝绳有无断股、断丝或出现扭结。

2.2.3 各机构传动零部件的连接螺栓紧固牢靠。

2.2.4 大、小车走轮磨损在规定范围内，无啃轨、跑边、窜动等情况。

2.2.5 各安全装置灵敏，动作可靠。

2.2.6 各减速机、轴承的温升正常、无异响。

2.2.7 操纵系统灵活可靠；控制器各对触点良好，开闭顺序符合操作要求。

2.2.8 导电拖板与磨电道接触良好。

2.2.9 金属结构的变形、裂纹、腐蚀、焊缝、螺栓等连接情况。

2.2.10 检查各联动台操作手柄是否为零位。

2.2.11 抓斗液压缸、油管及管接头是否漏油、浸油，开闭有无异响。

2.2.12 起升连接件是否可靠、有无磨损。

2.2.13 抓斗油箱内液压油是否充足、小车减速箱内油量是否充足、钢丝绳的润滑是否良好。

2.3 交、接班司机要共同检查全部机构及制动器的工作状况：2.3.1 系统运行前，先检查各柜体及变频器风扇是否运行正常，否则系统容易因通风不良造成各电器过热而烧毁。

2.3.2 检查各机械制动器的工作状况，制动瓦衬与制动轮间隙是否均匀。

关于颁发《垃圾吊运行规程》通知好运行管理、建立良好的生产秩序，提高运行人员的技术水平，做到有章可循、有规可依、人人有专责、事事有人管，确保我公司发电设备安全、经济、稳发、多供。

根据原电力部颁发的《电力工业技术管理法规》、原水电部颁发的全国地方小型火电厂《垃圾吊运行规程》的有关部分，参照同类型电厂和设备制造厂家的《安装使用说明书》及有关资料，编制了本公司《垃圾吊运行规程》。

一、下列人员应熟悉和执行本规程：总经理、副总经理、运行管理人员、相关专业的技术人员、安全监察人员。

二、下列人员应熟知和执行相应规程，并接受考试：垃圾吊运行人员。

三、本规程由以下人员编写、审定、批准：编写：审定：批准：四、本规程在执行中如与上级规程相抵触时，按上级规程执行；如发现错误或不当之处应随时向运行部报，以便及时进行修订补充，使本规程日臻完善。

特此通知！上海天马再生能源有限公司二零一五年十月目录第一章垃圾吊设备简介 (3)第二章垃圾吊的运行操作 (6)第三章垃圾吊的检查和保养 (11)第四章垃圾吊故障原因及处理 (19)第五章垃圾吊大修后的试验 (19)第六章垃圾库管理 (28)第一章垃圾吊设备简介1、设备概述：上海环境天马再生能源有限公司的垃圾吊（QZLY20t-32.5m-A8-12m3型）设备主要由构架主体、转动机械和电气设备、液压抓斗四大部分组成。

构架主体有两部分，分别是大车架、小车架；转动机械有起升机械、大车运行机构、小车运行机构等；电气部分由电控设备和输电线路、电缆桥架组成；液压抓斗由液压缸和抓斗组成。

该垃圾吊用于上海环境天马再生能源有限公司垃圾焚烧线的进料系统。

焚烧线的日处理垃圾量2000t/d，并有10%连续超负荷运行能力。

本项目建设4条处理垃圾500t/d的焚烧线，安装2台半自动桥式抓斗起重机，起重机可在手动/半自动之间自由切换，正常情况下采用手动方式运行：手动抓料、倒料、给料斗投料。

所有工序均为手动。

1.1垃圾吊设备简图1.2垃圾吊及液压抓斗技术参数起吊重量：20T 起升高度：38m 轨道跨度：32.5m最大抓合容量：12m3控制方式：半自动及手动抓斗重量：8.3t提升机构电机功率：235kw 小车行走电机功率：2x5.5kw 大车行走电机功率：4x5.5kw抓斗电机功率：45.3kw 速度调节方式：变频调速垃圾坑长度x宽度：86m x27m钢丝绳缠绕方式：2进/2出抓斗型式：电动液压六瓣抓斗起重机整机工作级别：A8垃圾吊控制室地面标高：23m 轨底标高：31.30米钢丝绳直径：24mm 抓斗开启时间：9秒抓斗提升速度：≥65m/min 大车运行速度：≥抓斗闭合时间：18秒抓斗下降速度：≥90m/min 100m/min小车运行速度：≥80m/min1.3垃圾吊设备配置序号名称规格型号材料重量单位数量制造厂家1号起重机2号起重机1 主梁ZKKWQ345B20 吨 2 2德马格上海2 端梁Q345B3.8 吨 2 2德马格德国/上海2.1端梁钢结构Q345B2.9 吨 2 2德马格上海2.2 大车运行三合一装置多种材料0.35 吨 4 4德马格德国2.3液压缓冲器液压式0.1 吨 4 4 R?mer3 小车MPW多种材料13 吨 1 1德马格德国3.1 小车钢结多种8.7 吨 1 1 德马格序号名称规格型号材料重量单位制造厂家1号起重机2号起重机构材料德国3.2 起升电机K21R多种材料1 1德马格德国3.4 辅助卷扬多种材料1 1德马格德国3.5起升减速机HGL多种材料1 1弗兰德德国3.6起升制动器液压式双靴制动器多种材料1 1德马格德国3.7钢丝绳卷筒多种材料1 1德马格德国3.8 三合一小车运行装置ZBA多种材料2 2德马格德国3.9小车从动轮GGG72 2德马格德国3.10 抓斗供电多种 1 1 Hartma序号名称规格型号材料重量单位制造厂家1号起重机2号起重机电缆卷筒材料nn &K?nig?德国4 液压抓斗12m3 多种材料8.3 吨 2 2上海昂丰5 液压抓斗2m3 多种材料2.5 吨 2 2上海昂丰6 电气柜多种材料3 吨 4 4德马格德国每台垃圾吊车配置一套5t污泥处理卷扬小车，安装在主卷扬旁.污泥卷扬小车技术规格一览表序号项目规格备注1 5t污泥处理卷扬小车2台(套)2 钢结构设计规范DIN 150183 提升驱动设计标准FEM 1.001第三4 ★控制方式半自动/手动(可切换)5 电动液压抓斗2台(套)6 ★提升能力5t7 ★超载能力10%8 ★年运行小时≥8000h9 使用寿命≥30年10★单台起重机实际运行总时间不大于143.04min/d具备每天24小时连续工作能力10.1 计算条件1污泥给料量55t/d 110%负荷10.2 计算条件2污泥倒料量44t/d10.3 计算条件3抓斗内污泥容重0.6t/m310.4 计算条件4抓斗充满率90%10.5 计算条件5污泥车卸料时间10h/d11 ★运行速度11.1 抓斗提升速度30m/min 满载状态11.2 抓斗下降速度50m/min 空爪状态12 ★提升机构工作级别M613 ★称重精度±2%14 污泥抓斗14.1 ★抓斗型式电动液压双瓣抓斗14.2 ★抓斗容积2m3闭合状态14.3 ★张开所需时间7s14.4 ★闭合所需时间15s14.5 抓斗重量 2.5t15 ★钢丝绳15.1 ★钢丝绳缠绕方式2进/2出15.2钢丝绳类型Casar-Turboplast15.3钢丝绳直径13mm1.4构架主体1.4.1 大车机构及其传动原理：大车运行机构的作用就是驱动安装在端梁的大车轮转动，而带动整台垃圾吊沿大车轨道作纵向水平方向运动。

垃圾吊运行规程一．试验1.1运转试验新安装或检修后的垃圾吊机，应进行运转试验合格后方可正式投入运行。

1.2试车前的准备和检查（1）关闭全部电路检查各紧固件应连接牢固，各传动机构应装配精确且灵活金属构件无变形，钢丝绳在滑轮和卷筒上缠绕正常。

（2）测量电路系统和所有电气设备的绝缘电阻合格。

（3）在断开动力线路的情况下，检验桥式起重机的操纵线路接线应正确，所有操纵设备的转动部分应灵活可靠（必要时进行润滑）（4）电磁铁，限位开关，安全开关和紧急开头必须工作可靠所有电动机的接线相序应正确。

（5）液压抓斗油箱中的液面高度应不低于液位计中心位置，但也不允许超过液位计的最高位置。

（6）所有需润滑的部件均按规定注加润滑脂或润滑油。

（7）液压抓斗的开闭位置应与操作台上的开闭标记一致。

1.3液压抓斗的液压系统压力调整。

（1）液压系统的压力，对于保证抓斗的正常工作至关重要，如果最高压力调整过低，则抓斗液压装置的功率不能充分发挥，便抓斗抓料无力，如果最高压力调整过高则抓斗工作中容易造成电机过载。

在合适的压力下工作，可保护系统的正常工作和液压系统元件的使用寿命。

抓斗出厂时，一般工作压力已经调整好（抓斗开斗的工作压力是12.0Mpa.闲斗的压力是19.0Mpa）所以一般不要随便调节液压系统溢流阀的压力。

1.4无负荷试车（8）用手转动各机构的制动轮，使最后一根轴（如车轮轴或卷筒轴）旋转一周时不得有卡住现象．（9）分别开动各机构的电动机，使之正常运转。

（10）小车运行时，主动轮应在轨道全长上接触，被动轮与轨道的间隙不大于1mm，间隙区间不大于1mm，间隙区间的累积长度不大于2m。

（11）检查各限位开关应工作可靠。

1.5带负荷试车无负荷试车合格后，才允许进行负荷试车，带负荷试车分为静负荷和动负荷两种，先进行静负荷试车，再进行动负荷试车。

（1）带负荷试车的体验内容包括：A．吊机的金属结构各连接处的螺栓连接，铆接或焊接质量，特别是端梁连接处的质量。

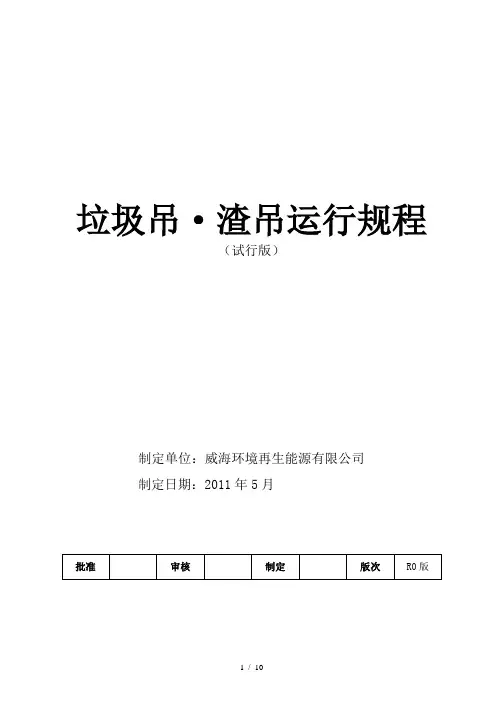

垃圾吊·渣吊运行规程（试行版）制定单位：威海环境再生能源有限公司制定日期：2011年5月目录第一章垃圾吊·渣吊主要技术参数1.1简况1.2垃圾吊主要技术参数1.3 渣吊主要技术参数第二章安全规程2.1安全规则2.2起重司机的职责第三章操作注意事项3.1使用前的检查3.2设备运行中的注意事项第四章垃圾吊·渣吊的开车与停车4.1开车步骤4.2停车步骤4.3紧急停车后的开车第五章垃圾吊·渣吊常见故障与处理5.1自动报警故障代码简表5.2常见故障与处理第一章垃圾吊·渣吊主要技术参数1.1简况QZLY11t×25.5m型起重机设备用于威海再生能源有限公司垃圾焚烧线进料系统。

日处理垃圾量700t/d并有10%连续超负荷运行能力，采用2×350t/d焚烧线，每天运行24小时，每台焚烧线全年累计运行不低于8000小时。

在垃圾储坑上部安装两台起重机，用于垃圾的给料，堆垛，移料和混料工作。

QZLY8t×4.17m半自动垃圾起重机是垃圾供料系统的辅助设备，在灰渣坑上部安装两台起重机，主要承担灰渣的搬运工作。

1.2垃圾吊主要技术参数结构形式：电动双梁抓斗桥式起重机生产率：350吨/日/台起重量： 11t（包括吊具）跨度：25.5 m 工作级别：A 8抓斗容积：6.3 m3抓斗自重： 5300 ㎏起升速度：46.6m/min 大车运行速度：63.3 m/min小车运行速度：48 m/min 小车轨距：2.5 m控制方式：固定司机室操纵方式：联动台触摸屏1.3 渣吊主要技术参数电动双梁抓斗桥式起重机起重量： 8t（包括吊具）跨度：4.17 m 工作级别：A 8抓斗容积：3.0m3抓斗自重： 3100 ㎏起升速度：22.5m/min 大车运行速度：64.04 m/min小车运行速度：11.13 m/min小车轨距：2.2 m控制方式：固定司机室操纵方式：联动台第二章安全规程2.1安全规则2.1.1起重机司机应具有良好的视力和听力﹑身体健康，必须接受过起重机的操作及起重机电气﹑机械设备方面维修、保养的学习和训练，并经安全技术部门考试合格者才能上岗。

垃圾吊维护使用说明书(总30页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--垃圾抓斗起重机使用维护说明书北京起重运输机械研究所2008年8月编制：审核：批准：目录第一章........................................................................................................ 错误!未定义书签。

1. 用途.............................................................................................. 错误!未定义书签。

2. 使用条件：.................................................................................. 错误!未定义书签。

3. 主要技术参数.............................................................................. 错误!未定义书签。

4. 构造简介...................................................................................... 错误!未定义书签。

结构、机械设备 ............................................................... 错误!未定义书签。

电气设备 ........................................................................... 错误!未定义书签。

第二章使用与操作.................................................................................. 错误!未定义书签。

垃圾吊的检查和保养规程6、垃圾吊的定期检查1.1周检项目1.1.1制动器闸瓦的磨损状况，各销轴安装固定及其磨损、润滑状况；制动器的工作状况。

1.1.2检查接触器、控制器触头的烧损状况；凸轮、滚轮和转轴的润滑状况。

1.1.3检查各机构传动状况、声音是否正常。

1.1.4检查所有的连接螺栓部位是否牢靠。

1.1.5检查所有的润滑部位，按规定进行检查、定期润滑，保证设备有良好的运行状况。

1.1.6对垃圾吊进行全面的清扫，消除垃圾吊上的污垢，消除减速机漏油现象。

1.2月检项目1.2.1减速机、电动机、角型轴承箱等底座的地脚螺栓紧固是否牢靠，并应逐个紧固。

1.2.2检查绕线式电动机滑环与碳刷的接触状况和磨损程度，更换已磨坏的碳刷。

1.2.3检查钢丝绳工作面的磨损、断丝状况，润滑状况及压板螺栓紧固状况。

1.2.4检查各线管口处电线绝缘层损坏状况。

1.2.5检查各限位工作状况，并注油润滑。

1.2.6检查各减速机润滑状况，对漏油部位进行堵漏措施。

1.2.7检查卷筒缠绕及磨损状况。

1.3半年检项目1.3.1各制动器闸皮磨损状况，更换已损坏机件，对各转动部位进行注油润滑。

1.3.2检查所有减速机的齿轮磨损状况，更坏损坏件，消除漏油现象。

清洗后注油润滑，紧固所有的连接螺栓和地脚螺栓。

检查制动器的制动力矩，闸瓦与制动轮的间隙。

1.3.3检查接触器电磁铁的板面，清除油污，检查各转动电磁线圈及其连接情况。

1.3.4检查保护箱及控制屏内的各种电气元件，检查控制器；电阻器以及各接线座、接线螺丝的紧固状况，检查的同时要逐个进行紧固。

1.3.5紧固垃圾吊上的所有螺栓和连接螺栓。

1.3.6检查大小车的运行状况，轮缘及轮动面的磨损状况，消除啃轨故障并对轴承进行润滑。

1.3.7检查所有电气设备的绝缘状况，对于不符合技术要求的予以更换。

检查主梁、端梁各主要焊逢是否有开焊，锈蚀等现象，各主要受力部位是否有疲劳裂纹，各种护拦、支架是否完整无缺，并消除缺陷。

垃圾吊运行规程一．试验1.1运转试验新安装或检修后的垃圾吊机，应进行运转试验合格后方可正式投入运行。

1.2试车前的准备和检查（1）关闭全部电路检查各紧固件应连接牢固，各传动机构应装配精确且灵活金属构件无变形，钢丝绳在滑轮和卷筒上缠绕正常。

（2）测量电路系统和所有电气设备的绝缘电阻合格。

（3）在断开动力线路的情况下，检验桥式起重机的操纵线路接线应正确，所有操纵设备的转动部分应灵活可靠（必要时进行润滑）（4）电磁铁，限位开关，安全开关和紧急开头必须工作可靠所有电动机的接线相序应正确。

（5）液压抓斗油箱中的液面高度应不低于液位计中心位置，但也不允许超过液位计的最高位置。

（6）所有需润滑的部件均按规定注加润滑脂或润滑油。

（7）液压抓斗的开闭位置应与操作台上的开闭标记一致。

1.3液压抓斗的液压系统压力调整。

（1）液压系统的压力，对于保证抓斗的正常工作至关重要，如果最高压力调整过低，则抓斗液压装置的功率不能充分发挥，便抓斗抓料无力，如果最高压力调整过高则抓斗工作中容易造成电机过载。

在合适的压力下工作，可保护系统的正常工作和液压系统元件的使用寿命。

抓斗出厂时，一般工作压力已经调整好（抓斗开斗的工作压力是12.0Mpa.闲斗的压力是19.0Mpa）所以一般不要随便调节液压系统溢流阀的压力。

1.4无负荷试车（8）用手转动各机构的制动轮，使最后一根轴（如车轮轴或卷筒轴）旋转一周时不得有卡住现象．（9）分别开动各机构的电动机，使之正常运转。

（10）小车运行时，主动轮应在轨道全长上接触，被动轮与轨道的间隙不大于1mm，间隙区间不大于1mm，间隙区间的累积长度不大于2m。

（11）检查各限位开关应工作可靠。

1.5带负荷试车无负荷试车合格后，才允许进行负荷试车，带负荷试车分为静负荷和动负荷两种，先进行静负荷试车，再进行动负荷试车。

（1）带负荷试车的体验内容包括：A．吊机的金属结构各连接处的螺栓连接，铆接或焊接质量，特别是端梁连接处的质量。

光大环保能源（益阳）有限公司Everbright Environmental Energy（Yiyang）Investment Limited吊机运行规程文件编号：BE YY/GW-30-2016受控状态：版本：B/0发布日期：2016年01月05日实施日期：2016年02月01日运行制度管理标准/吊机运行规程前言为了规范、优化企业生产、经营管理，加速技术进步和提高企业经济效益，依据DL/T800-2001《电力企业标准编写规则》制定本标准。

本标准按企业划分属于《工作标准体系表》的运行规程和操作票标准。

本标准由光大环保能源（益阳）有限公司生产运行部提出并归口管理。

本标准主要起草单位：光大环保能源（益阳）有限公司三期垃圾焚烧发电扩建项目本标准主要起草人：本标准审查人：本标准审核人：本标准批准人：本标准由光大环保能源（益阳）有限公司生产运行部负责解释。

目录前言 (2)总则 (5)0.1 主题内容与适用范围 (5)0.2 引用标准 (5)第一章垃圾给料系统设备概况 (6)1.1 卸料平台 (6)1.2 垃圾仓 (6)1.3 上料系统 (6)1.4 垃圾给料系统设备规范 (7)第二章垃圾操作给料系统操作控制 (8)2.1 垃圾吊控制方法 (8)2.2 半自动操作控制 (8)第三章垃圾给料系统运行检查及维护 (9)3.1 日常检查 (9)3.2 定期检查 (9)3.3 吊机启动前的检查 (9)3.4 吊车行驶过程中得禁止行为包括 (9)3.5 行车、抓斗具有哪些保护和功能 (9)3.6 抓斗钢丝绳的维护检查 (11)第四章垃圾给料系统事故处理 (13)4.1 液压抓斗不能进行开合动作 (13)4.2 钢丝绳卷扬筒动作不良 (13)4.3 电缆卷扬筒卷取不良，或卷筒有疲劳裂纹、轴被煎断导致吊物坠下 (14)4.4 大车，小车行走动作不良 (14)4.5 大车车轮啃轨 (14)4.6 金属构件主梁下扰静动测试不符合要求 (15)4.7主梁旁弯造成变形 (15)第五章吊机运行过程中的注意和处理方法 (16)5.1 吊机抓斗抓垃圾的注意事项 (16)5.2 抓斗旋转时的处理 (16)5.3 如果抓斗提升的太高，超过限位，引起跳电 (16)第六章垃圾给料系统检修后的验收 (17)6.1 垃圾给料系统在检修后的验收项目 (17)6.2 垃圾仓的基本管理方法 (17)第七章维护与保养 (21)7.1 日常维护与保养 (21)7.2 起升减速器的维护与保养 (21)7.3 起升制动器的维护与保养 (21)7.4 电缆卷筒的维护与保养 (22)7.5 卷筒联轴器的维护与保养 (22)7.6 钢丝绳的维护与保养 (22)7.7 抓斗的维护与保养 (23)7.8 大、小车运行机构的维护与保养 (23)7.9 金属结构（桥架、小车架）的维护与保养。
