机械制图组合体课件

组合体的发展趋势与展望
智能化设计
参数化设计
随着计算机技术的发展，组合体技术将更加智能化，能够实现自动化设计和优化。
参数化设计可以提高组合体的可重用性和适应性，方便设计师根据不同需求进行快速调整和修改。
虚拟仿真技术
标准化与模块化
虚拟仿真技术可以模拟组合体的性能和运动状态，方便设计师在早期阶段发现和解决潜在问题，提高设计效率。
和准确性。
绘图实践案例分析
案例分析
通过案例分析，可以更好地理解和掌握组合体的读图与绘图实践。例如，可以选择一些典型的机械零件或部件作为案例，如减速器、齿轮泵等。通过对这些案例的读图和绘图实践，可以深入了解组合体的结构特征、工作原理和装配关系等，提高实际操作能力和问题解决能力。同时，还可以通过与其他同学的交流和讨论，分享经验和技巧，共同提高绘图水平。
标准化与模块化可以提高组合体的互换性和兼容性，方便维修和升级，同时降低制造成本。
THANKS
感谢观看
综合型组合体
由叠加和挖切两种方式共同组成的组合体。
组合体的构成方式
平行结合
两个基本几何体在同一直线方向上相互平行地结合。
相切结合
两个基本几何体的轮廓线在某一点相切地结合。
交叉结合
两个基本几何体的轮廓线在某一点交叉地结合。
02
组合体的视图表达
视图的选择
主视图选择
选择最能反映组合体形状特征的方向作为主视图。
组合体的构成
组合体通常由一个或多个底面、一个或多个顶面、以及连接它们的侧壁组成。
组合体的表示
在机械制图中，组合体通常用三视图来表示，包括主视图、俯视图和左视图。
组合体的分类

读组合体的三视图.课件.ppt

3. 综合：是上面两种基本形式的综合。
国家高职教育轮机工程技术专业教学资源库
《机工业务》课程
二、组合体的连接形式
1、平齐或不当平两齐基：本体表面平齐时，结合处不画分界线。当两基本体表面不平齐时，结合处应画出分界线。
平齐
两表面无界线
不平齐
要画两表面的界线
国家高职教育轮机工程技术专业教学资源库
1）最能反映组合体的形体特征； 2）考虑组合体的正常位置，把组合体的主要平面或主要轴线放置成平行或垂直位置。 3）在主视图及别的视图上尽量减少虚线。
3、按相对位置分别画出各组成部分的三视图
1)分清主次，先画主要部分，后画次要部分；
2)在画每一部分时，先画反映该部分特征的视图，后画其它视图； 3)严格按照投影关系，三个视图配合起来画出每一部分的投影。
耳板下移至圆筒中央，视图将如何变化？
国家高职教育轮机工程技术专业教学资源库
根据立体图找出对应的视图
《机工业务》课程
A
B
C
D
b
c
d
a
国家高职教育轮机工程技术专业教学资源库
切割式组合体的视图画法还原成基本形体依次切割线面分析
《机工业务》课程
国家高职教育轮机工程技术专业教学资源库
《机工业务》课程
p
国家高职教育轮机工程技术专业教学资源库
《机工业务》课程
国家高职教育轮机工程技术专业教学资源库
《机工业务》课程
三、画组合体的三视图
国家高职教育轮机工程技术专业教学资源库
三、画组合体的三视图
《机工业务》课程
国家高职教育轮机工程技术专业教学资源库
《机工业务》课程
该物体翻转术专业教学资源库

《工图之组合体》课件

结束语
1 下一步的学习内容
在学习本课件的基础上，您可以继续深入研究组合体设计的相关领域，如立体模型、工业设计等。
2 答疑解惑
如果您有任何问题，欢迎向我们提问。我们将尽力为您解答，帮助您更好地理解组合体的奥秘。
《工图之组合体》PPT课件
本课程将介绍工图中的组合体，包括定义、特点、构成、应用、制作方法等内容。让我们一起探索这个创意设计与团队合作的精彩领域！
一、什么是组合体
组合体是一种将基本形状通过拼接方式组合在一起的工程、设计或艺术作品。它具有独特的定义和特点，是创造力与技术的结合。
二、组合体的构成
基本形状
组合体可以由各种基本形状组成，如圆形、方形、三角形等。
拼接方式
通过拼接不同的基本形状，可以创造出丰富多样的组合体，如堆叠、连接、交错等。
Hale Waihona Puke 三、组合体的应用1 工业制品
组合体在工业制品中得到广泛应用，如机械零件、工具等。
2 工艺品
组合体也在传统工艺品中发挥着重要作用，如木雕、陶瓷等。
3 建筑装饰
建筑中的组合体可以提供独特的装饰效果，如立面设计、屋顶结构等。
四、组合体的制作方法
1
设计原则
制作组合体需要遵循设计原则，如平衡、比例、对称等。
2
制作工具
制作组合体需要使用适当的工具，如切割器、拼接剂等。
3
实例演示
通过实例演示，我们将展示如何制作一个精美的组合体作品。
五、总结
组合体具有重要的意义和发展前景，它融合了创造力和技术，为各个领域的创作提供了无限可能。

《组合体的组合形式》课件

细胞结构组合体
由许多细小单元组成，形成生物体的基本结构。
组合体在不同领域的应用
建筑设计
利用不同形状的模块，构建出独特的建筑风格。
பைடு நூலகம்系统集成
将不同的系统组合在一起，形成更复杂的整体系统。
产品创新
通过不同部件的组合，设计出功能多样的创新产品。
艺术创作
通过不同艺术元素的组合，创作出富有表现力的艺术作品。
作，提高整体的效能。
3
互补组合原理
通过多个部分的互补组合，形成功能更强大的整体。
合作协同原理
不同部分之间通过合作协同，共同完成复杂任务。
常见的组合体类型
积木式组合体
使用模块化部分，通过简单的连接形成整体。
拼图式组合体
通过拼接不同形状的部分，形成完整的图案。
齿轮机构组合体
通过不同的齿轮组合和传动，实现复杂的运动。
《组合体的组合形式》
本课件介绍了组合体的不同组合形式，从定义、形成原理、常见类型到在不同领域的应用，探讨了其优势、局限性以及设计要点等内容，最后给出结论和总结。
组合体的定义
组合体是由多个独立的部分组成的整体，具备独特的功能和特性。
组合体的形成原理
1
交互作用原理
2
部分之间通过交互作用，实现协同工
组合体的优势和局限性
优势
• 功能丰富多样 • 灵活性高 • 可重复使用
局限性
• 部分依赖性 • 复杂性管理 • 可能存在兼容性问题
组合体设计的要点
• 明确需求和目标 • 选择合适的组合形式 • 考虑部分之间的连接和交互 • 进行适当的测试和优化
结论和总结
组合体作为一种重要的设计思维和方法，具有广泛的应用前景。合理的组合形式和设计要点能够发挥组合体的优势，实现更好的效果。

组合体(动画效果)PPT优秀课件

不共面有分界线
共面无分界线
平面1
平面1
(a)不共面，有分界线
2021/5/26
平面2
平面2
(b) 共面，无分界线
10
光滑过渡，无切线。——相切、2 3、相交——有交线。
相切处不画切线
相交处有交线
切点
交点
2021/5/26
11
圆柱面与半球面相切——光滑过渡——切线的投影不画。两个圆柱面相切——公共切平面垂直于投影面——应画出的分界线。
❖ 2、 2,3 表面连接关系为相切， 5 表面连接关系为相交， 4,6 表面连接关系为共面， 1 表面连接关系为不共面。(箭头所指组合体表面)
❖ 3、作业：补充完成视图所缺的线。
2021/5/26
16
作业答案
2021/5/26
17
2021/5/26
12

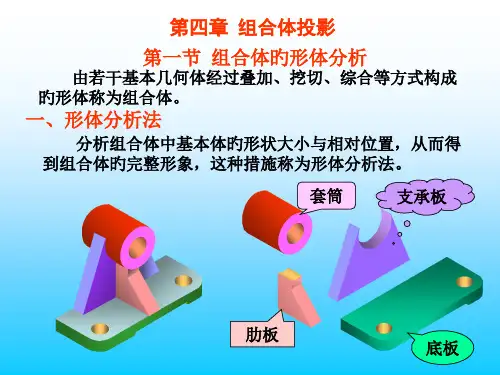

三、形体分析法
假想把组合体分解成若干个基本体或组成部分,通过分析各基本体或各组成部分的形状、相对位置、组合方式及连接关系 , 从而达到了解整体的目的 , 这种分析方法称为形体分析法。
相交重叠
相交
挖切相切
穿孔
底板
肋板
直立圆筒
水平圆筒穿孔
2021/5/26
13
练习
答案
2021/5/26
3
叠加型
组合形式切割型
综合型
2021/5/26
4
⒈ 叠加型
2021/5/26
5
2、切割型
2021/5/26
6
动画演示
2021/5/26
7
3、综合型
圆筒肋板
2021/5/26
底板
连接板

组合体三视图详细版 ppt课件

标注和测量尺寸的起点。一般选择组合体的对称平面、底面、回转体轴线及重要端面选为尺寸基准。
二.尺寸分类 1).定形尺寸 2).定位尺寸 3).总体尺寸
确定组合体各组成部分形状大小的尺寸。确定各基本形体之间的相对位置尺寸。组合体的总长、总宽、总高尺寸。
先标注定形尺寸，然后标注定位尺寸，最后标注总体尺寸
5.3.1 标注尺寸的基本要求
正确：尺寸标注符合国家标准的规定，即：严格遵守国家标准《机械制图》(GB/T16675.2–1996)的规定。
完全：尺寸标注要完整，要能完全确定出物体的形状和大小，不遗漏，不重复，即尺寸不多、不少。
清晰：尺寸的安排应适当，以便于看图、寻找尺寸和使图面清晰。
5.3.2 基本形体的尺寸标注
1. 尺寸基准
要选三个方向
高度方向基准宽度方向基准长度方向基准
11 40 9
2. 定形尺寸
52
14
14
8
3. 定位尺寸
6 44
24 31
24 8
40
4. 总体尺寸
14
14 6
52 44
9 11
31
总体尺寸
标注举例一
标注定形尺寸
标注定位尺寸
标注总体尺寸
整理、完成尺寸标注
标注举例二
O
X 俯视图
YW
YH
用正投影法绘制的物体的投影图称为视图。
2.三视图的位置关系和投影规律
上
上
左
右高
后
前
下
下
长
宽
后
左
右宽
前
主、俯视图长对正主、左视图高平齐俯、左视图宽相等
5.1.2 组合体的组合方式及其分析方法

组合体说课正式版PPT课件

组合体说课正式版ppt课件
目
CONTENCT
录
• 组合体的概念 • 组合体的设计 • 组合体的制造 • 组合体的应用案例 • 组合体的未来发展
01
组合体的概念
定义与特点
定义
组合体是由两个或两个以上的基本几何体通过叠加、挖切等方式组合而成的立体。
特点
组合体可以是复杂的，也可以是简单的，其形状和结构取决于组成它的基本几何体及其组合方式。
案例二：某建筑结构的组合体应用
总结词：结构优化
详细描述：该建筑结构采用组合体的设计理念，将不同的建筑材料和结构形式进行优化组合，实现了建筑的功能需求和美学要求。组合体设计提高了建筑的结构安全性和稳定性，减少了材料浪费和环境污染。
案例三：某交通工具的组合体制造
总结词
轻量化与强度
详细描述
该交通工具采用先进的组合体制造技术，通过将不同的材料和结构进行优化组合，实现了轻量化和高强度。组合体制造技术提高了交通工具的性能和安全性，降低了能耗和排放，符合可持续发展的要求。
组合体的分类
叠加型
由两个或多个基本几何体按一定顺序叠加而成。
挖切型
在某个基本几何体内挖去另一几何体而形成。
综合型
由叠加和挖切两种方式综合而成。
组合体的应用场景
80%
工程设计
在机械、建筑、船舶、航空航天等工程领域中，经常需要使用组合体来设计和分析各种结构和装置。
100%
科学研究
在物理学、化学、生物学等科学领域中，为了研究物质的性质和变化规律，常常需要构建各种组合体模型来进行实验和模拟。
根据需求分析，形成初步的设计概念，包括形状、结构、颜色、材质等方面的设想。
03

组合体视图 PPT课件

三视图画法
【例5-2】根据轴测图，补画各视图中漏画的图线。
三视图画法
【例5-3】根据轴测图，补画各视图中漏画的图线。
三视图画法
【例5-4】根据轴测图，补画各视图中漏画的图线。
组合体三视图画法
课后练习
第31页：5-4(1)、(2)、(3)、(4)
第32页：5-5(1)、(2)、(3)、(4)
一、读图时应注意的几个问题
1、熟注意的几个问题
2、联系视图读图
读图时，必须把几个视图联系起来进行分析、构思、设想、判断，才能想象出物体的形状。 a. 给出相同的俯视图 b. 给出相同的主视图
一、读图时应注意的几个问题
3、抓形状特征视图
形状特征视图
一、读图时应注意的几个问题
组合体视图的画法一、形体分析二、视图选择
三、选择比例、布置视图
四、画底稿五、检查、描深
5.4
读组合体视图一、读图时应注意的几个问题二、读图的基本方法三、补画第三视图及补画视图中的漏线
5.5
组合体的尺寸标法
标注尺寸的基本要求
正确：尺寸标注必须符合国家标准中有关尺寸注法的规定。完整：标注的尺寸完全确定组合体的各形体的大小及相对位置，做到不遗漏，不重复。清晰：尺寸布置合理，便于看图。
此法主要用于看叠加型的组合体视图
第5章 5.1 5.2 5.3 5.4 5.5
组合体三视图的形成与投影规律组合体的形体分析组合体视图的画法读组合体视图组合体的尺寸标注
5.1
三视图的形成与投影规律
一、三视图的形成
二、三视图的位置关系和投影规律
5.2
组合体的形体分析
一、组合体的构成方式

组合体三视图PPT课件

O
X 俯视图
YW
YH
6
三、三视图的位置关系和投影规律
上
上
左
右高
后
前
下
下
长
宽
后
左
右宽
前
主、俯视图长对正
主、左视图高平齐
俯、左视图宽相等
7
组合体三视图的名称：
正面投影——主视图水平投影——俯视图侧面投影——左视图
画法： 1.去掉投影轴
2.用不同的线型表示立体的投影
3.三视图的投影规律及其方位关系
例题1. 叠加式组合体：轴承座 1、形体分析
由哪些基本体
凸台
组成？
•底板 •支承板 •肋板 •轴承(圆柱筒) •凸台
轴承(圆柱筒)
肋板
支承板
底板
22
2. 视图选择
主
23
3. 画三视图
1. 定比例、图幅，均匀布置三视图； 2. 确定各视图的基准线； 3. 画底板三视图； 4. 画圆柱筒三视图； 5. 画支承板三视图； 6. 画肋板三视图； 7. 画凸台三视图； 8. 完成细部结构
先画主体、后画次体，先画实体、后画虚体，先画轮廓、后画细节，先画积聚、后画截交。
18
选择主视图的原则
位置原则：组合体处于自然放置位置；
特征原则：把能反映组合体中各基本形体及其相互位置关系明显的一侧作为组合体的“前方”，称为主向。
选主视图时，照顾到其他其它视图。
19
为了保证作图正确，提高作图速度，建议如下：
清晰：要求标注尺寸符合GB的尺寸注法，清晰明了，方便看图。
34
二、组合体的尺寸标注（一）、常见基本体、截切体、相贯体、典型结构的尺寸标注. 1、基本体

课件第四章-组合体-good

切点
无线
无线
无线
相切
不画线
不相切
要画线
四、形体分析实例
搭子
直立圆筒
底版
分解为六个基本体
肋板
扁圆筒
水平圆筒
组合支座
第二节组合体旳视图画法
视图一般只画出物体可见投影轮廓线，必要时才用虚线把物体不可见投影轮廓线画出来。
画组合体旳视图时，一般先对组合体进行形体分析，选择最能反应其形状特征旳方向作为主视图旳投影方向，再拟定其他视图，然后按投影关系画出组合体旳视图。
左半部分旳缺口可看成是切去一种四棱柱
左视图上部中间有一缺口，能够看成是切去一种小长方体。
整顿加深，完毕图形
例：求作左视图
P
P
p
例：求作左视图
p
小结：
⑴ 形体分析法和线面分析法两者旳读图环节虽然相同，但形体分析法是从体旳角度出发划分视图，所得旳三个投影是一种形体旳投影；而线面分析法是从面旳角度出发，“分线框对投影”，所得旳三个投影是一种面旳投影。
好！
不好！
4.尺寸尽量标注在形体特征明显、位置特征清楚旳视图上。 5.同一形体旳尺寸尽量集中标注。 6.尺寸尽量不注在虚线上，尺寸线与尺寸界线防止相交。
在详细标注尺寸时，若以上条件不能兼顾，应根据详细情况，统筹安排，合理布置。
例：标注轴承座旳尺寸
基准
2×
R
基准
基准
环节：
一般选择组合体旳底面、端面、对称面、轴线等作为尺寸基准。
⑴ 基准
基准 ⑶ 基准
基准
某些常见形体旳定位尺寸
⑵
基准基准
基准
基准
基准 ⑴ 一组孔旳定位尺寸 ⑵ 圆柱体旳定位尺寸

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

3.选定比例
为了体现形体的直观性，应首先考虑1：1的比例，当组合体过大或过小时，应按标准选择其他比例。所选比例，除要保证各视图清晰外，还要考虑便于标注尺寸。
4.确定幅面 5.轻画底稿
先画视图的对称线、圆的中心线、轴线、作图基准线，以确定各视图的位置。然后再画主要部分，其次画次要部分。
6.检查、描深
1）画出各视
图的主要中心
线或定位线
2）画主要形体：直立空心圆柱及扁空心圆柱视图
17
4.2-12
4）画底板
3）画水平空心圆柱
18
4.2-13
5）画肋和搭子
6）检查并擦去多余的线条，然后按线型要求描深
19
4.2-14
ห้องสมุดไป่ตู้
例4:轴承座三视图画法
1、轴承座形体分析
(1)底板；(2)支承板；(3)肋板；(4)轴承；(5)凸台。
4.2-19
1、进行形体分析 2、确定主视图 3、选比例、定图幅 4、布图、画基准线 5、逐个画出各形体三视图 6、检查、描深
25
2、确定主视图
3、选比例、定图幅
20
4.2-15
4、布图、画基准线 5、逐个画出各形体三视图
画轴承
画基准线
画底座 21
4.2-16
5、逐个画出各形体三视图
画凸台
画肋板
画支承板
22
4.2-17
6、检查、描深
检查，擦去多余线条。
23
4.2-18
6、检查、描深
描深：先曲后直先水平
后垂直
24
一、画组合体视图的步骤：
1.形体分析既把组合体分解成若干基本
体，并确定它们的组合形式，以及相邻表面之间的连接关系。
以一简单支架为例
立板
肋板
底板
分解为三个基本体：底板、立板、肋板，组合形式均为叠加。
8
2.选择主视图
主视图应明显反映组合体形状特征和位置特征。在此前提下，还要考虑使俯视图和左视图虚线尽可能少。
切割式组合体
12
4.2-7
绘制切割式组合体三视图
切去右上角长方体
画基线和长方体三视图
13
4.2-8
切去左上
角三棱柱
切去通槽，描深完成全图。
14
4.2-9
检查修改底稿
描深完成全图
15
4.2-10
例3：绘制支架的三视图
分解为六个基本体
搭子底版
直立圆筒
肋板
扁圆筒
水平圆筒 16
4.2-11
2 形体之间的表面连接关系
1、两个形体表面共面
两表面投影之间不画线
主视方向
4
2、两个形体表面不共面
两表面投影之间应有线分开
主视方向
5
3、两个形体的表面相切，即两表面光滑过渡
该两表面投影之间不应画线
切点
6
4.两个形体表面相交
表面交线
两形体表面相交时产生的交线必须画出。
7
4.2 组合体三视图的画法
第四章组合体视图
1
绘制支架的三视图
分解为六个基本体
搭子底版
直立圆筒
肋板
扁圆筒
水平圆筒 2
4.1 组合体的组合形式
任何复杂的物体,以几何形状来分析,都可以看成是由基本立体按一定的相对位置组合而成的,且其组成形式可分为叠加式、切割式和综合式。
综合式
1.形体分析法
切割式 3
把复杂形体分解成若干简单基本立体的方法，称为形体分析法。
9
二、例1：画支架组合体的三视图
2）画底板上孔，画立板圆孔
1）画出各视图的主要中心线或定位线，再画出底板和立板。
10
4.2-5
3)画肋板
4) 检查，擦去多余图线，描深,完成全图
11
4.2-6 例2：以切割体为例，绘制组合体视图
长方体
三棱柱
矩形体
形体分析：可看作是由一个长方体被切去三部分而成
