新电子产品生产工艺与生产管理 教学课件 王成安 4

项目7：
电子产品整机装配
电子产品整机装配
一、电子产品整机装配原则
电子产品整机装配是将检验合格的零件、部件进行连接形成一个功能独 立的产品。装配对整个产品至关重要，应遵循如下原则：
①确定零件和部件的位置、极性、方向，不能装错。应从低到高、从 里向外、从小到大。前一道工序不应影响后一道工序。
②安装的元器件、零件、部件应牢固。焊接件焊点光滑无毛刺，螺钉 连接部位牢固可靠。
通电前的检查工作：在通电前应检查电路板上的接插件是否正确、到 位，焊点是否有虚焊和短路现象。
电源调试：主要是测试各输出电压是否达到规定值、电压波形有无异 常或调节后是否符合设计要求等。
各单元电路的调试 ：按单元电路功能依次进行调试，直至各部分电 路均符合技术文件规定的指标为止。
整机调试：分为静态调试和动态调试
电子产品整机调试与检验
4.电子产品故障排除的一般程序和方法 电子产品故障排除的一般程序
①查看调试故障记录，分析引起故障原因。 ②针对故障整机进行检查，查找故障点，做出正确的判断。 ③拆除损坏的部件或元器件，对拆除部件或元器件进行测试，确认损 坏后进行更换。 ④故障排除后再对电路进行全面的调试，写出维修检测报告。 故障排除的方法 ①目测法： ②通电测试法 ③ 波形观测法 ④部件替代法 ⑤对比法 ⑥分隔测试法
电子产品整机调试与检验
仪器仪表的放置和使用：根据工艺文件要求，准备好测试所需要的各 类仪器设备，核查仪器的计量有效期、测试精度及测试范围等。仪器 仪表的放置应符合调试工作的要求。
技术文件和工装准备：调试前应准备好产品的技术说明书、电路原理 图、检修图和工艺过程指导卡等技术文件。对大批量生产的产品，应 根据技术文件要求准备好各种工装夹具。
对完成装配的球泡灯通电，点亮老化24小时，检验合格后包装入库。

电阻系列标称值
1.0 1.1 1.2 1.3 1.5 1.6 1.8 2.0 2.2 2.4 2.7 3.0 3.3 3.6 3.9 4.3 4.7 5.1 5.6 6.2 6.8 7.5 8.2 9.1
1.0 1.1 1.5 1.8 2.2 2.7 3.3 3.9 4.7 5.6 6.8 8.2
1.0 1.5 2.2 3.3 4.7 6.8
电阻器
2.电阻器的标识方法 ①直接标识法：将电阻器的阻值和误差等级直接用数字和文
字符号标识在电阻器上。例如
表示其种类为耐潮披釉线绕可调电阻器，额定功率为50W， 阻值为1.5kΩ，允许偏差为±10％。
电阻器
②文字符号法：将需要标识的主要参数用文字和数字符号有规律地标识在 电阻器上。
欧姆用Ω表示，千欧用k表示、兆欧用M表示、吉欧用G表示、太欧用T 表示。
电阻器的额定功率主要取决于电阻体的材料、外形尺寸和 散热面积。一般说来，额定功率大的电阻器，其体积也比 较大。
在电路图中，电阻器的额定功率标志在电阻的图形符号上 。
电阻器
②标称阻值 根据部颁标准，常用电阻器的标称阻值系列见下表。
系列 允许误差 E24 Ⅰ级±5%
E12 Ⅱ级±10% E6 Ⅲ级±20%
线绕电阻器
0.05、0.125、0.25、0.5、1、2、4、8、10、
额定功率系列/W 16、25、40、50、75、100、150、250、500
பைடு நூலகம்
非线绕电阻器 0.05、0.125、0.25、0.5、1、2、5、10、25、
额定功率系列/W
50、100
电阻器
选择电阻的额定功率，应该判断它在电路中的实际功率， 一般使额定功率是实际功率的1.5～2倍以上 。

统功能。其制造工艺包括晶圆制备、外延生长、掺杂、光刻、刻蚀、镀
膜、测试等步骤。
电子产品的组装工艺
组装工艺概述
组装工艺是将电子元器件按照设计要求，将其组装成具有一定功 能的电子产品的过程。
表面贴装技术（SMT）
表面贴装技术是一种将电子元器件直接贴装在PCB板上的技术，具 有组装密度高、可靠性好等优点。
• 组装与测试：将各个零部件组装在一起， 并进行功能测试和品质检验，确保手机性 能稳定。
手机的生产工艺流程与管理规划
制定生产计划
根据市场需求和销售预测，制定合理的生产计划 ，确保产能与市场需求相匹配。
优化生产流程
通过引入自动化生产线和智能制造技术，提高生 产效率，降低生产成本。
质量控制
建立严格的质量控制体系，确保手机产品的质量 和可靠性。
波峰焊和回流焊工艺
波峰焊和回流焊是电子元器件焊接的主要工艺，能够实现高效、高 可靠性的焊接。
电子产品的测试与检验工艺
测试与检验工艺概述
测试与检验是电子产品生产中 的重要环节，用于确保产品的 性能和质量符合设计要求。
性能测试
性能测试是对电子产品性能指 标的检测，如频率、灵敏度、 线性范围等。
功能测试
功能测试是对电子产品各项功 能的验证，包括电源、信号、 接口等方面。
电磁兼容性测试
电磁兼容性测试是检测电子产品对 电磁环境的适应性，以确保产品在 使用过程中不会对周围环境造成干 扰。
电子产品的包装与储存工艺
包装与储存工艺概述
01
包装与储存是电子产品生产中的最后环节，用于保护产品在运
输和储存过程中的安全和完整性。
智能化制造
随着人工智能、物联网等技术的不断发展，未来的电子产品生产将更 加智能化，提高生产效率和产品质量。

产品质量是企业的生命，质量控制是企业生 产活动中的生命线。
• 检验不仅是对具体产品的质量检查，还能判定生产 过程或某一具体加工环节（如组装、焊接等）的工 作质量；
• 调试包括调整与测试——产品电路、元器件参数的离 散性要求通过对某些元器件的参数进行调整，使电 路整体参数匹配，实现特定功能，测试对调整做出 认定；
• 试验通常是生产企业模拟产品的工作条件，对产品 整体参数进行验证，同时考察设计方案的正确性和 生产加工过程的质量。
1
6.1 电子产品的检验
6.1.1 检验的理论与方法 检验，是对产品本身所具有的一种或多种特性进行测
量、检查、试验或计量，并将这些特性与规定的标 准进行比较，以确定其符合性的活动。也就是说， 使用规定的方法测量产品的特性，并将结果与规定的 要求比较，对产品质量是否合格做出判定。可以说， 检验是检测、比较和判定的统称。
32
功能和性能检测工作
⑴ 根据具体产品的特点及其设计资料，确定检测方 案；
⑵ 确定模拟输入信号和输出负载，设计并制作检测 工装；
⑶ 编制检测岗位的作业指导书，确定操作步骤和检 验方法，培训检测人员。
33
2. 产品的电路调试 返回
分为两个阶段：
一是电路板的调试，作为板级产品流水 线上的工序，安排在电路板装配、焊接 的工序后面；
到整机上以后才进行测试。在实际生产中，工艺部门 会设计制作一种测试工装（或叫测试架）来模拟电路 板接入整机的状态。
31
1. 消费类产品的功能检测 返回
以单片机为控制核心的家电控制器，主 要是数字电路。因此，其测试也以对数 字电路的测试为主。 电子产品的检测，以单元电路板的检测 为基础，对整机产品的检测，主要集中 在对控制电路板的检测上。

5

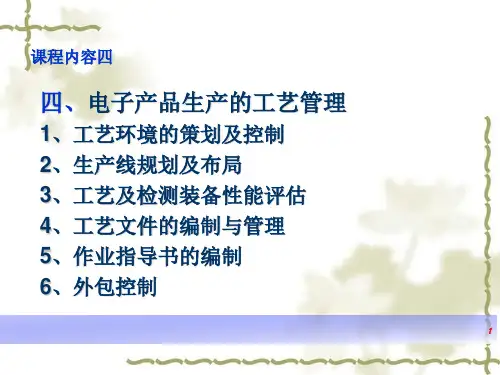

四、电子产品生产的工艺管理
1、工艺环境的策划及控制
1）静电防范及监控
➢接地
电子接地系统符合 GJB1696的要求，接地 电阻越小越好，一般应 不大于10Ω。
避雷接地系统与电 子接地系统应相距不小 于20m，其接地电阻应小 于4Ω。
6
课程内容四
四、电子产品生产的工艺管理
1、工艺环境的策划及控制
1）静电防范及监控
39
课程内容四
40
课程内容四
四、电子产品生产的工艺管理
4、工艺文件的编制与管理
1）内容
➢使用范围：产品名称、型号、版本号、生产部门（或生产线） ➢工艺流程图：围绕产品生产作业工艺全过程分解、标明流转顺序； ➢产品信息：PCBA版图、元器件坐标（中心坐标）、基准点坐标、 设计元器件清单明细（贴插分开、版面分开）：
电阻率在103Ωm以 ·
下平面物体的静电 消除。
18
课程内容四
四、电子产品生产的工艺管理
1、工艺环境的策划及控制
1）静电防范及监控 ➢静电消除
b) 高压电源式
19
课程内容四
四、电子产品生产的工艺管理
1、工艺环境的策划及控制
1）静电防范及监控 ➢静电消除
✓绝缘体静电消除 c) 离子风
20
课程内容四
✓人体
静电防护服
防静电腕带 12
课程内容四
四、电子产品生产的工艺管理
1、工艺环境的策划及控制
1）静电防范及监控 ➢静电防范
✓工作台面、 坐具
13
课程内容四
四、电子产品生产的工艺管理
1、工艺环境的策划及控制
1）静电防范及监控 ➢静电防范
✓仪器仪表、 工装

27
课程内容四
四、电子产品生产的工艺管理
1、工艺环境的策划及控制
1）静电防范及监控 ➢静电监测
✓物流车辆 对地电阻7.5×106－ 1.0×109Ω
✓料盒料箱 摩擦起电电压＜100V、表面电阻＜108Ω
✓货架板面：表面电阻为105～109Ω，静电电位衰减到100Ｖ以下的时 间小于0.1s
培训中心
中国电子技术标准化研究院
培训中心
中国电子技术标准化研究院
38
课程内容四
四、电子产品生产的工艺管理
3、工艺及检测装备性能评估
1）设备商测试
➢关键性能指标测试： 多以其设备制造条件下进行，与实际应用有较大差距。
2）工艺样板测试
➢工艺样板： 设计体现设备指标、性能的数量适当PCB； ——尺寸厚度、最小间距、最大重量、元器件种类等； ——与厂商协商规定测试环境及设备工艺参数； ——适合生产线所有设备为好。
1、工艺环境的策划及控制
1）静电防范及监控 ➢静电监测
100VDC兆欧表
测试电极
R
Φ50 2kg
接地母线
地面（防静电水磨石）
✓地面
每4m2随机抽取5点并取中心对五角4次测试结果的平均值，测 试点距地板的边缘不得小于100mm。
对 地 电 阻 为 1 ×105 ～ 1 ×109Ω， 表 面 （ 点 对 点 ） 电 阻 为 1×105～1×1010Ω 。
1、工艺环境的策划及控制
4）室内空气
➢噪声： 低于70dB（GB 3096 — 2008《声环
境质量标准》）
➢辐射： 满足人身及产品安全要求，尤其是激光、X光、超声等设备更要
定期监测，必要时操作者配备适宜的防护手段（防护服、眼镜、手套 等）

01
案例概述
某电子产品制造商在生产过程中面临生产效率低下的问题，需要采取措
施提高生产效率。
02
优化措施
通过引入先进的生产设备、优化生产流程、提高员工技能等措施，提高
生产效率。
03
实施效果
经过改进，该制造商的生产效率提高了25%，有效降低了生产成本。
电子产品生产质量管理的成功经验
案例概述
某电子产品生产企业通过有效的 质量管理，实现了产品的高品质 、高可靠性。
电子产品生产工艺与管理教学课件
目 录
• 电子产品生产概述 • 电子产品生产工艺 • 电子产品生产管理 • 电子产品生产安全与环保 • 新技术与新工艺的发展 • 实践案例分析
01
电子产品生产概述
电子产品生产的基本概念
电子产品生产是指将电子元器件、电路板、软件等组装在一起，形成具有特定功能 的电子产品的过程。
提供并确保员工正确使用安全防护设备，如防护眼镜 、手套、耳塞等。
危险区域标识
对危险区域进行明确标识，并采取相应的隔离措施， 防止员工进入。
环保规定与措施
废弃物分类与处理
制定废弃物分类标准，对不同废弃物进行分类 存放和处理，以减少对环境的污染。
节能减排措施
采取节能减排措施，如使用高效能设备、优化 生产流程等，以降低能耗和减少排放。
涂布焊膏、贴装元件、焊接、检测等步骤。
3
SMT的焊接质量检测
通过X光检查、视觉检测等方式进行质量检测。
03
电子产品生产管理
生产计划与调制 定合理的生产计划，确保生产进度和 交货时间。
生产调度安排
根据生产计划，合理安排生产设备和 人员，确保生产流程顺畅，提高生产 效率。

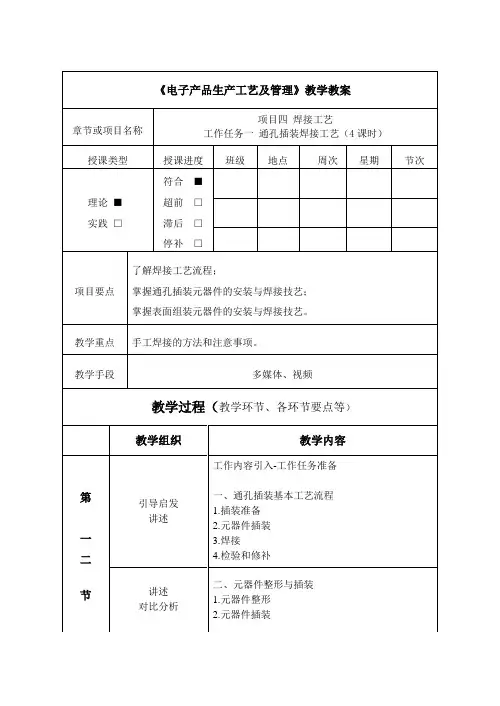

教学重点
手工焊接的方法和注意事项。
教学手段
多媒体、视频
教学过程（教学环节、各环节要点等）
教学组织
教学内容
第
一
二
节
引导启发
讲述
工作内容引入-工作任务准备
一、表面组装工艺流程与组装方式
1.表面组装工艺的结构组成及特点
2.表面组装方式
3.表面组装工艺流程
讲述
对比分析
二、焊膏和贴装胶涂敷工艺
1.焊膏涂敷工艺
教学组织
教学内容
填写任务实施计划表
按照任务实施的内容和工作步骤，合理分配时间，分步骤填写计划完成时间，并在任务实施结束后填写实际完成时间
任务准备
1.作业环境准备
2.工具准备
3.耗材准备
4.资料准备
5.原料准备
实施要点分析
1.对焊点的基本要求
2.对THT电子元器件的引线成形要求
3.特殊情况的处理
实施步骤
填写实训报告
根据整个实训过程，填写实训报告，并进行总结
任务准备
1.作业环境准备
2.工具及材料准备
3.原料准备
实施步骤
1.填写元件明细表清单
2.领料并核对
3.芯片贴装焊接
4.阻容元件贴片焊接
5.依据元件明细表核对元件
6.填写任务日志
按照本任务实施所涉及的元器件明细表进行领料并核对，回顾之前讲述的理论知识部分的内容，对表面组装元器件进行焊接，并填写相应的表格
1.填写元件明细表清单
2.领料并核对
3.焊接完成后，依据元件明细表核对元件
4.填写任务日志
按照本任务实施所涉及的元器件明细表进行领料并核对，回顾之前讲述的理论知识部分的内容，对元器件进行焊接，并填写相应的表格

2. 电子产品工艺文件的分类
3. 电子工艺文件的计算机处理及管 理
• 四. 产品制造过程的品质控制 • 1. 质量与可靠性的基本概念 • 电子产品的质量，主要可以分为功能、可
靠性和有效度三个方面。
• （1） 工作质量和产品质量 • 质量的构成
• 2） 电子产品的可靠性 • 可靠性是指它的有效工作寿命。 • 失效率 • 电子整机的可靠性结构 • 平均无故障工作时间（MTBF）
好状态；
• ⑶ 能源部门应该保证按工艺要求及时提供 生产需要的各种能源；
• ⑷ 工具部门应该按照工艺要求提供生产需 要的合格的工艺装备；
• …………
• 三. 电子产品工艺文件 • 1. 工艺文件的定义及其作用 • 2. 电子产品工艺文件的分类 • 3. 电子工艺文件的计算机处理及管理
1. 工艺文件的定义及其作用
• 有效度
• 电子产品的有效度，表示产品能够工作的 时间与其寿命（产品能够工作和不能工作 的时间之和）的比值。
• 它反映了产品能够有效地工作的效率。
• 平均无故障工作时间（Mean Time of Between Failures－MTBF）
• 民用消费类电子产品的MTBF，一般表示从 产品出厂到第一次发生故障的平均工作时 间；
• ⑺ 开展工艺标准化工作 • ⑻ 开展工艺成果的申报、评定和奖励 • ⑼ 其他工艺管理措施
• 3. 工艺管理的组织机构
• 企业必须建立权威性的工艺管理部门和 健全、统一、有效的工艺管理体系。
• 4. 企业各有关部门的主要工艺职能 • ⑴ 设计部门应该保证产品设计的工艺性； • ⑵ 设备部门应该保证工艺设备经常处于完
• ⑵ 操作功能——产品在操作时是否方便，使用是 否安全。

电子产品生产工艺与管理 教学课件
通过本课件，我们将深入探讨电子产品生产工艺与管理，为您呈现电子制造 领域的精彩世界。
课程概述
课程目的
了解电子产品生产的基本概念与原则。
课程内容
包括电子产品生产工艺与电子产品生产管理的 核心知识。
课程教材
主要参考教材：《电子产品制造技术与管理》。
课程考核
通过课堂小测、实验报告和期末考试进行综合 评估。
生产管理流程
了解电子产品生产的全过程，从需求分 析到产品出货。
设备管理
对生产设备进行维护、保养和升级，以 提高生产效率。话的生产 过程，从电路板组装 到最终产品的测试。
平板电脑
探索平板电脑的制造 工艺，包括显示屏的 生产和组装。
数码相机
了解数码相机的制造 流程，从镜头组装到 成品检验。
智能手表
深入了解智能手表的 生产工艺，包括电池 安装和功能测试。
课程总结
1 重点内容回顾
总结课程中的核心知识与重要概念。
3 待改进之处
分析课程中存在的问题与改进方向。
2 学习体会
分享学员在课程学习中的收获与感悟。
4 建议与展望
为未来的课程发展提出建议与展望。
电子产品生产工艺
SMT工艺
表面贴装技术是电子产品生产中 的核心工艺之一。
COB工艺
芯片焊接与封装技术在电子产品 制造中起着重要作用。
DIP工艺
插件式组装是传统的电子产品生 产工艺。
电子产品生产管理
1
质量控制
2
确保电子产品达到规定的质量标准。
3
人员管理
4
培训和管理生产工作人员，确保团队的 高效协作。
