投入式液位计变送器使用说明书

投入式液位传感器/变送器______说明书______概述投入式液位传感器/变送器，选用高精度、高稳定性扩散硅压力敏感芯片，通过高可靠性的放大电路，将被测液体的液位信号转换成4～20mA标准信号。

液位传感器/变送器有一体化全密封结构和防爆型分体式结构，具有长期的稳定性和可靠性。

高质量的传感器、精湛的封装技术以及完善的装配工艺确保了该产品的优异质量和性能。

根据使用环境的特性，有防雷型液位传感器/变送器、防腐型液位传感器/变送器两种特别产品。

防雷型液位传感器/变送器具备防雷装置，可应用于户外露天场所；防腐型液位传感器/变送器的电缆采用聚氯乙烯防水导气电缆，并采用耐腐蚀的密封材料，使得产品可应用于油、有机溶剂、微酸碱腐蚀性液体等介质中。

特点-稳定性好，精度高，性价比高-直接投入被测介质中，安装使用相当方便-固态结构，无可动部件，高可靠性，使用寿命长-从水、油到粘度较大的糊状物都可进行高精度的测量，不受被测介质起泡、沉积、电气特性的影响-无材料疲劳磨损，对振动、冲击不敏感-宽范围的温度补偿-具有电源反相极性保护及过载限流保护应用-可广泛用于水厂、污水处理厂、城市供水、高楼水池、水井、矿井、工业水池、水罐、油池、油罐、水文地质、水库、河道、海洋等场所。

技术参数精度精度：±0.25%FS、±0.5%FS、±1%FS 测量范围量程：0～500m可选测量介质水及一般非腐蚀性液体(电缆型)输出参数信号输出：4～20mA二/三线制能耗供电电源：标准供电电源24VDC±5%其他参数过载能力：破坏压力：负载电阻：响应时间：200%300%电流输出＜750Ω＜1ms环境工作环境：温度-20～80℃储存环境：温度-30～90℃湿度0-95%RH，无冷凝防护等级探头防护等级：分体外壳等级：防火等级：电磁兼容：IP68参考IEC529–598/GB700–86/GB4208 IP66参考IEC529–598/GB700–86/GB4208 V-0参考UL94参考GB/T13926，EN61000-6-2，EN61000-6-3材料与颜色外壳：线缆：重量：一体式为304不锈钢，分体式防爆外壳Ex ia IIC T6丁腈橡胶或聚氯乙烯，长度自定义约520g(5米整机重量)分体式单位:mm电气接线一体式一体式接线定义：红线，与电源正极连接。

静压式投入液位计使用说明书一、简介本公司生产的投入式液位变送器是采用进口压力传感器自行开发和生产的压力变送器。

采用特有的抗干扰技术、电路线性和温度补偿技术，使其抗干扰超强、线性更好、温漂系数更低或超低，其温漂系数远低于国内同类通用型产品，适用于气体、液体、蒸汽压力的测量和各类腐蚀性介质。

广泛用于石油、化工、冶金、电力、轻工、机械等领域。

可在现场调节零点、满量程。

二、技术指标量程：0~200mmH20(具体产品的量程详见产品铭牌)测压形式：表压、绝压过载：2~10倍FS(具体详见标定记录)补偿温度：-10~70℃工作温度：-20~75℃综合精度：0.1，0.2，0.5输出选择：4~20mA (具体产品的输出详见铭牌)电源电压：24VDC三、安装类型投入式液位变送器测量时,将变送器的探头直接投入被测液体中测量。

注意：1、液位变送器的电缆不能损伤，否则造成损坏;2、液位变送器的探头严禁摔碰、捅压力孔，否则造成芯片损坏。

四、电气连接五、零点和满点调节 打开变送器的盲盖，通过旋转调零、调满两个电位计来进行零点和满点的调节(如下图所示)。

注意：变送器在出厂前已按用户需要将量程、精度、线性调至最佳状态，一般不需要现场调节。

六、接线如右图所示:七、安装使用注意事项：1、安装前请检查标牌上所标型号、量程及工作电源与现场是否一致；电源应采用稳定的稳压源。

2、压力型产品可以利用M20×1.5(或M27×2)接口安装在管道(或容器壁)上无需安装支架.为避免测量介质中有固体沉淀或其他粘稠物淤积变送器的进压孔,影响测量精度,建议安装时应将进压孔垂直向下(或向下倾斜一定的角度).3、在测量高温介质时,请使用引压管或其他冷却装置,把温度降至变送器使用温度范围内。

4、露天安装时，应尽量把变送器置于通风干燥处，避免强光直射和雨淋，否则会使变送器性能变差或出现故障。

5、当介质为腐蚀性气体（或液体）时，应在购买合同上予以注明介质名称、浓度、温度等；特殊要求，我公司可按特殊工艺加工生产，以满足用户的不同需求。

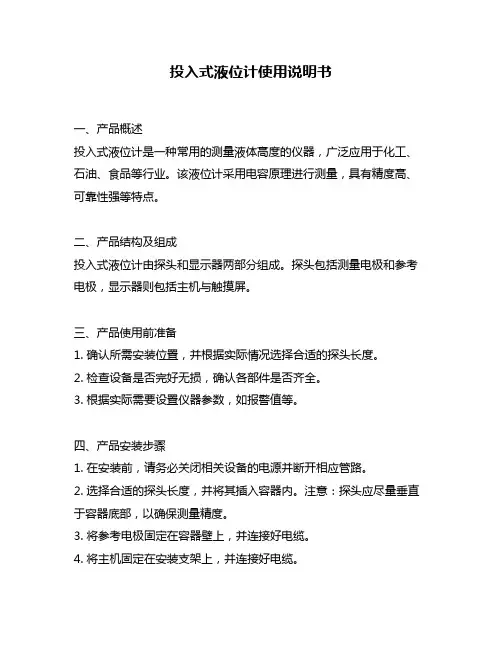

投入式液位计使用说明书一、产品概述投入式液位计是一种常用的测量液体高度的仪器，广泛应用于化工、石油、食品等行业。

该液位计采用电容原理进行测量，具有精度高、可靠性强等特点。

二、产品结构及组成投入式液位计由探头和显示器两部分组成。

探头包括测量电极和参考电极，显示器则包括主机与触摸屏。

三、产品使用前准备1. 确认所需安装位置，并根据实际情况选择合适的探头长度。

2. 检查设备是否完好无损，确认各部件是否齐全。

3. 根据实际需要设置仪器参数，如报警值等。

四、产品安装步骤1. 在安装前，请务必关闭相关设备的电源并断开相应管路。

2. 选择合适的探头长度，并将其插入容器内。

注意：探头应尽量垂直于容器底部，以确保测量精度。

3. 将参考电极固定在容器壁上，并连接好电缆。

4. 将主机固定在安装支架上，并连接好电缆。

五、产品使用方法1. 打开电源，启动设备。

2. 在触摸屏上设置相应参数，如报警值等。

3. 根据需要选择不同的测量单位（如毫米、厘米等）。

4. 开始测量，观察显示器上的液位高度，并根据需要进行相应操作。

六、使用注意事项1. 请勿将探头插入液体中央，以免影响测量精度。

2. 探头长度应根据实际情况选择，过短或过长都会影响测量结果。

3. 在使用中，请勿将探头撞击或弯曲，以免损坏设备。

4. 在使用前请务必检查设备是否完好无损，并确认各部件是否齐全。

七、产品维护与保养1. 定期检查电缆是否磨损或断裂，并及时更换。

2. 定期清洗探头表面，以确保测量精度。

3. 定期校准仪器，以确保测量精度和稳定性。

八、产品故障排除1. 如发现显示器无法正常显示，请检查电源是否正常连接，并尝试重新启动设备。

2. 如发现测量结果异常，请检查探头是否插入正确位置，并确认参考电极是否正常。

3. 如无法解决故障，请联系售后服务人员进行维修。

九、产品规格参数1. 测量范围：0-5000毫米2. 精度：±1mm3. 工作温度：-20℃~+80℃4. 工作压力：0~10bar十、产品保修期限及售后服务本产品保修期为一年，售后服务电话为XXX-XXXXXXX。

投入式液位变送器一概述RCY系列投入式液位变送器是一种结构独特。

实用性强的液位仪表。

它与传统的投入式液位变送器的最大不同点在于传感器不直掶和介质接触是通过导压管内空气的液位变化。

传到传器上这样就避免了传感的堵塞，损坏腐蚀。

大大延长了仪表的使用寿命，因其独特的设计，使这特别适用于测量高温，污水等广泛应用于石化。

钢铁。

能源。

食品。

污水处理。

自来水待行业的敞口容器的液位测量二，产品特点传感器不与被测介质直接接触无堵塞。

无渗漏探头设计多捉安装形式。

可防雷击的电磁干扰一体化接线盒量程零点可调显示方式可选三工作原理RCY系列液位变送器由集气器。

引压管和表头组成。

传感器在引压管上端，直接密封在表头内。

将集气器和引二话管投入到介质中，液面与集气器底部的液位高度差所产生的静压力就通过引压管内諿的空气传到上部的传感器上，经放大，转换成4-20毫安输出，由于液位静压与液位存在的正比的关系（P=gh）这样变送器的输出信号就真实准确地反应了液位变化四．技术参数测量范围：0-10米精度：0.5％，1％输出：4-20mA DC过程连接：M33 2外螺纹或DN25法兰传感器膜片：316L，哈代C电源电压：12.5-36VDC电源影响：介质温度：环境温度：相对温度：电气接口：M20×1.5防爆标志：本安型i aⅡCT5 隔爆型d ⅡBT4 过载压力：额定量程的2倍长期稳定性：量程的±0.3％（1年）防护待级：IP65）五．电气连接六．外型尺寸示意图七．选型说明。

HL-WS 系列液位变送器使用说明书概述HL-WS 系列投入式液位变送器采用进口优良带隔离膜片的扩散硅压力传感器，能简单可靠的实现各种液位的测量。

并有与之配套的液位数显控制仪，方便用户使用。

常规的液位变送器输出4mA ～20mA 直流信号，直流24V 供电，两线制。

技术指标电源电压：DC 24V量程范围：0～1、2、3、5、10、20、200米（或按用户给定量程）输出信号：4mA ～20mA 两线制测量精度：≤0.5%FS过载能力：额定量程的1.5倍长期稳定性：0.2%FS工作环境温度：-25℃～45℃防护类型：防水：室外安装。

传感器外壳：ICr18Ni9Ti(普通型)氟塑料（防腐型）测量膜片：316S 电缆护管：不锈钢管ICr18Ni9Ti(粘稠高温介质)橡胶（导气电缆，水介质）聚丙稀塑料（油类，轻微酸，碱性介质）氟塑料管(酸碱及各种腐蚀性液体)变送器外壳：铝合金结构特点HL-WS 系列液位变送器，由变送器，导气电缆，感压头，支架等构成。

根据导气电缆是否加不锈钢套管分为杆式和缆式两种。

（1）感压头感压头是由不锈钢材料制成，内置进口压力传感器，传感器内部的敏感元件由不锈钢膜片与外界隔离，实现与被测介质的隔离，传感器内灌硅油，被测压力经膜片硅油传至敏感元件，补偿用高稳定性热敏电阻也同样封入硅油内，它与力敏电阻处于同样温场，实现较好的动态补偿。

（2）变送器变送器外壳是由铝合金材料加工制成，内设测量转换电路板，设有零点和量程调节电位器，可供用户在必要时调整用，电源对大地(外壳)端安装有避雷电阻，防止雷击。

（3）导线电缆HL-WS 系列变送器采用外径为Φ7.6mm 的导气电缆。

按用户被测介质的不同要求分为：电缆加护管的杆式，电缆外不加护管缆式。

接线示意图：电流型接线图电压型接线图外形尺寸及安装示意图产品安装方式举例维修和检查变送器在出厂前已作老化及检定，一般不需要再作其它检查，如万一工作不正常可按下列程序检查。

投入式液位变送器
FY-500投入式液位变送器是基于所测液体静压与该液体高度成正比的原理，采用扩散硅或陶瓷敏感元件的压阻效应，将静压转成电信号。

经过温度补偿和线性校正。

转换成4-20mADC标准电流信号输出。

投入式液位变送器的传感器部分可直接投入到液体中，变送器部分可用法兰或支架固定，安装使用极为方便。

特点
稳定性好，精度高
投入式液位变送器直接投入到被测介质中，安装使用相当方便。

固态结构，无可动部件，高可靠性，使用寿命长从水、油到粘度较大的糊状都可以进行高精度测量，不受被测介质起泡、沉积、电气特性的影响宽范围的温度补偿。

投入式液位变送器具有电源反相极性保护及过载限流保护。

技术参数
测量范围：0.3～110m
精度：0.2、0.5、1.0级
工作温度：-20～80℃
输出信号：二线制4～20mADC
电源电压：标准24VDC（12～36VDC）
不灵敏区：≤±1.0%FS 负载能力：0-600Ω
相对温度：≤85%
防护等级：IP68
防爆标志：ExiaⅡCT4-7
选型表
请保持互联网共享热心/。

投入式液位计使用说明书杭州米科传感技术有限公司杭州米科传感技术有限公司U-MIK-P260P261-T CN7前言●感谢您购买本公司产品。

●本手册是关于产品的各项功能、接线方法、设置方法、操作方法、故障处理方法等的说明书。

●在操作之前请仔细阅读本手册，正确使用本产品，避免由于错误操作造成不必要的损失。

●在您阅读完后，请妥善保管在便于随时取阅的地方，以便操作时参照。

注意●本手册内容如因功能升级等有修改时，恕不通知。

●本手册内容我们力求正确无误，如果您发现有误，请与我们联系。

●本手册内容严禁转载、复制。

●本产品禁止使用在防爆场合。

版本U-MIK-P260P261-TCN7第七版2021年1月确认包装内容开箱之后请先确认产品及附件，一旦产品有误、数量不对或外观受损，请与我公司联系。

产品清单产品包装内容目录第一章产品概述 (1)第二章主要特点 (2)第三章外形尺寸及安装 (3)第四章技术参数 (6)第五章电气连接 (8)5.12088壳体电气连接图 (8)5.2引线式电气连接 (10)第六章功能设置 (11)6.1显示区域说明 (11)6.2按键功能说明 (12)6.3菜单说明 (13)第七章注意事项 (20)第八章质保及售后服务 (22)第九章2088壳体液位计通讯协议 (23)9.1概述 (23)9.2串行数据格式 (23)9.3通信格式 (24)9.4整型数支持的命令及命令和数据意义 (26)第十章引线式液位计通讯协议 (31)第一章产品概述第一章产品概述投入式液位变送器由高性能扩散硅压阻式压力传感器作为测量元件，把与液位深度成正比的液体静压力准确测量出来，并经过信号调理电路转换成标准（电流或电压）信号输出，建立起输出信号与液体深度的线性对应关系，实现对液体深度的测量。

产品精度高、体积小，直接投入液体中，即可测量出变送器末端到液面的液体高度，使用方便。

适用于石油、化工、电厂、城市供水、水文勘探领域的液位测量与控制。

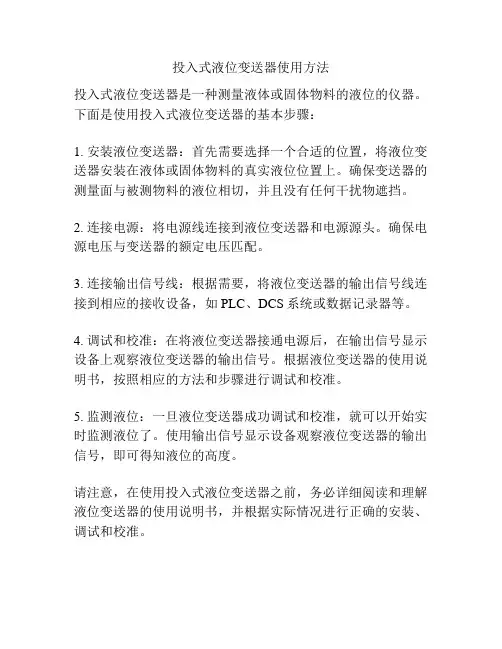

投入式液位变送器使用方法
投入式液位变送器是一种测量液体或固体物料的液位的仪器。

下面是使用投入式液位变送器的基本步骤：
1. 安装液位变送器：首先需要选择一个合适的位置，将液位变送器安装在液体或固体物料的真实液位位置上。

确保变送器的测量面与被测物料的液位相切，并且没有任何干扰物遮挡。

2. 连接电源：将电源线连接到液位变送器和电源源头。

确保电源电压与变送器的额定电压匹配。

3. 连接输出信号线：根据需要，将液位变送器的输出信号线连接到相应的接收设备，如PLC、DCS系统或数据记录器等。

4. 调试和校准：在将液位变送器接通电源后，在输出信号显示设备上观察液位变送器的输出信号。

根据液位变送器的使用说明书，按照相应的方法和步骤进行调试和校准。

5. 监测液位：一旦液位变送器成功调试和校准，就可以开始实时监测液位了。

使用输出信号显示设备观察液位变送器的输出信号，即可得知液位的高度。

请注意，在使用投入式液位变送器之前，务必详细阅读和理解液位变送器的使用说明书，并根据实际情况进行正确的安装、调试和校准。

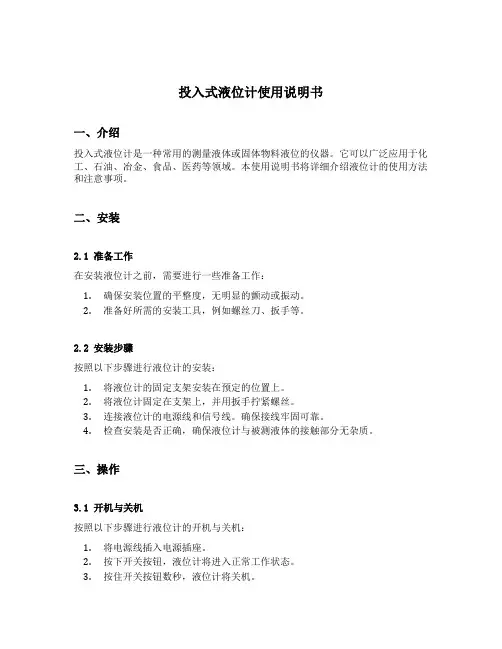

投入式液位计使用说明书一、介绍投入式液位计是一种常用的测量液体或固体物料液位的仪器。

它可以广泛应用于化工、石油、冶金、食品、医药等领域。

本使用说明书将详细介绍液位计的使用方法和注意事项。

二、安装2.1 准备工作在安装液位计之前，需要进行一些准备工作：1.确保安装位置的平整度，无明显的颤动或振动。

2.准备好所需的安装工具，例如螺丝刀、扳手等。

2.2 安装步骤按照以下步骤进行液位计的安装：1.将液位计的固定支架安装在预定的位置上。

2.将液位计固定在支架上，并用扳手拧紧螺丝。

3.连接液位计的电源线和信号线。

确保接线牢固可靠。

4.检查安装是否正确，确保液位计与被测液体的接触部分无杂质。

三、操作3.1 开机与关机按照以下步骤进行液位计的开机与关机：1.将电源线插入电源插座。

2.按下开关按钮，液位计将进入正常工作状态。

3.按住开关按钮数秒，液位计将关机。

3.2 参数设置液位计的参数设置可以根据实际需要进行调整。

按照以下步骤进行参数设置：1.按下设置按钮，进入参数设置界面。

2.使用上下按钮选择需要设置的参数。

3.使用左右按钮调整参数值。

4.完成参数设置后，按下确认按钮保存设置。

3.3 液位测量按照以下步骤进行液位测量：1.将液位计的传感器部分完全浸入被测液体中。

2.等待液位计稳定测量结果。

3.读取液位计显示屏上的液位数值。

3.4 维护保养为确保液位计的正常运行，需要进行定期的维护保养：1.每隔一段时间清洁液位计的传感器部分，避免附着物影响测量准确性。

2.定期检查液位计的电源线和信号线是否存在损坏或松动的情况。

3.如发现故障或异常情况，应及时进行维修或更换零部件。

四、注意事项在使用投入式液位计时，需要注意以下事项：1.在使用液位计之前，应先阅读本使用说明书，熟悉液位计的使用方法和注意事项。

2.在进行维护保养操作时，必须先切断电源，并等待液位计完全停止工作后再进行操作。

3.避免将液位计暴露在较高或较低的温度环境中，以防止影响液位计的正常工作。
