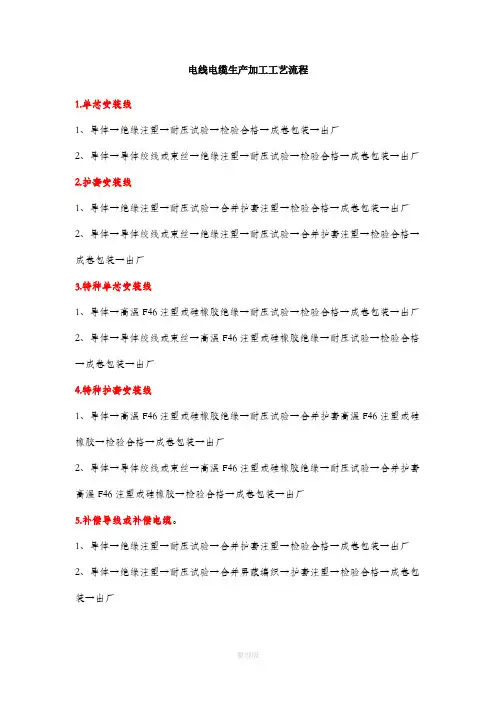

电线电缆生产加工工艺流程

.

整理版 电线电缆生产加工工艺流程

1.单芯安装线

1、导体→绝缘注塑→耐压试验→检验合格→成卷包装→出厂

2、导体→导体绞线或束丝→绝缘注塑→耐压试验→检验合格→成卷包装→出厂

2.护套安装线

1、导体→绝缘注塑→耐压试验→合并护套注塑→检验合格→成卷包装→出厂

2、导体→导体绞线或束丝→绝缘注塑→耐压试验→合并护套注塑→检验合格→成卷包装→出厂

3.特种单芯安装线

1、导体→高温F46注塑或硅橡胶绝缘→耐压试验→检验合格→成卷包装→出厂

2、导体→导体绞线或束丝→高温F46注塑或硅橡胶绝缘→耐压试验→检验合格→成卷包装→出厂

4.特种护套安装线

1、导体→高温F46注塑或硅橡胶绝缘→耐压试验→合并护套高温F46注塑或硅橡胶→检验合格→成卷包装→出厂

2、导体→导体绞线或束丝→高温F46注塑或硅橡胶绝缘→耐压试验→合并护套高温F46注塑或硅橡胶→检验合格→成卷包装→出厂

5.补偿导线或补偿电缆。

1、导体→绝缘注塑→耐压试验→合并护套注塑→检验合格→成卷包装→出厂

2、导体→绝缘注塑→耐压试验→合并屏蔽编织→护套注塑→检验合格→成卷包装→出厂 .

整理版 3、导体→高温F46注塑或硅橡胶绝缘→耐压试验→合并屏蔽编织→护套高温F46注塑或硅橡胶→检验合格→成卷包装→出厂

6.电力电缆

1、导体→绝缘注塑→耐压试验→成缆或加钢铠→护套注塑→检验合格→成盘包装→出厂

2、导体→导体绞线→绝缘注塑→耐压试验→成缆或加钢铠→护套注塑→检验合格→成盘包装→出厂

7.特种电力电缆

1、导体→高温F46注塑或硅橡胶绝缘→耐压试验→成缆或加钢铠→护套高温F46注塑或硅橡胶→检验合格→成盘包装→出厂

2、导体→高温F46注塑或硅橡胶绝缘→耐压试验→成缆或加钢铠→护套高温F46注塑或硅橡胶→检验合格→成盘包装→出厂

8.高压电力电缆

1、导体→高压交联三层共挤绝缘注塑→耐压试验→成缆或加钢铠→护套注塑→检验合格→成盘包装→出厂

电线电缆生产工艺流程

电线电缆是现代社会中不可或缺的重要物品，它们在电力输送、通信以及各类电子设备中起着关键的作用。而电线电缆的生产工艺流程则是确保其质量和性能的关键环节之一。本文将深入探讨电线电缆的生产工艺流程，并分享对该流程的理解和观点。

一、材料准备（5%）

电线电缆的生产工艺流程起始于材料的准备。在这一阶段，首先需要选购各种所需的原材料，如金属导体、绝缘材料和护套材料等。材料的选择和质量将直接影响电线电缆的性能和寿命。生产厂家需要对材料进行严格的检验和测试，以确保它们符合相关标准和规范。

二、导体制造（20%）

导体是电线电缆中的重要组成部分，它负责电流的传导。在导体制造过程中，首先需要选择合适的金属材料，如铜或铝，以制作导体线。随后，通过拉伸、挤压或绕线等方法，将金属材料加工成合适的形状和直径。这些加工过程旨在提高导体的电导率和柔韧性，同时保证其强度和可靠性。

三、绝缘处理（25%）

绝缘是保护电线电缆导体的关键环节。在绝缘处理阶段，导体被包覆在绝缘材料中，以防止电流外泄和短路等问题的发生。常用的绝缘材料包括聚氯乙烯（PVC）、交叉链聚乙烯（XLPE）以及橡皮等。绝缘材料的选择取决于电线电缆的具体应用环境和要求。在绝缘处理过程中，绝缘材料需要经过挤出、浸渍、包覆等步骤，以确保其与导体的良好粘结和完整性。

四、编织护套（20%）

编织护套是为电线电缆提供机械保护和防护的重要部分。它既可以增强电线电缆对拉力和挤压的抵抗能力，又能够防止外界环境因素的侵入，如水、油和化学物质等。通常，编织护套采用聚酯、聚酰胺或金属丝等材料制成。编织护套的加工过程包括编织、包覆和压实等步骤，以确保其良好的柔韧性和抗剥离性。

五、成品检验和包装（15%）

电线电缆的生产工艺流程的最后阶段是成品检验和包装。在这一阶段，生产厂家将对电线电缆的质量和性能进行全面检验。这包括导体电阻、绝缘电阻、耐压和耐热性能等方面的测试。只有通过了严格的检验，电线电缆才能进入下一阶段的包装和出厂销售。

电线电缆加工工艺流程

1. 简介

该文档旨在介绍电线电缆的加工工艺流程。电线电缆加工是将电线和电缆原材料通过一系列工艺加工制成最终产品的过程。

2. 加工过程

2.1 原材料准备

在电线电缆加工之前，需要准备各种原材料，如导体、绝缘层、护套等。确保原材料的质量符合标准要求。

2.2 切割与剥皮

使用相应的工具和设备，对导体进行切割和剥皮处理。确保导体的长度和裸露的部分符合要求。

2.3 绝缘处理

将剥皮后的导体放入绝缘机器进行绝缘处理。绝缘材料的种类和厚度根据产品规格确定。确保绝缘质量和绝缘层的均匀性。

2.4 组装以及编织 将绝缘处理后的导体按照产品要求进行组装。在某些情况下，可能需要进行编织处理以增强电线电缆的耐用度和机械强度。

2.5 护套安装

对组装好的电线电缆进行护套安装。护套可以提供保护、防水和防腐功能。确保护套安装的牢固性。

2.6 电线电缆测试

在完成加工工艺后，对电线电缆进行测试，包括电气性能测试、可靠性测试和耐久性测试等。确保产品符合标准要求。

2.7 包装与存储

对通过测试的电线电缆进行包装，并按照规定进行标识和存储。确保产品在运输和存储过程中不受损坏。

3. 结论

以上为电线电缆加工的基本工艺流程。在实际操作中，可能会根据产品的特殊要求和标准的变化进行相应的调整和改进。

电线电缆生产工艺流程

1. 原材料准备

电线电缆的生产过程首先需要准备各种原材料，包括金属导体、绝缘材料、护套材料等。常用的金属导体有铜和铝，绝缘材料常用的有聚乙烯、聚氯乙烯等，护套材料常用的有聚氯乙烯、低烟无卤材料等。原材料准备工作包括采购、检验、入库等。

2. 金属导体制造

2.1 金属材料处理

金属导体的制造通常需要对金属材料进行处理，例如铜材料需要进行电解精炼、连铸、轧制等工艺，铝材料需要进行电解精炼、铸造等工艺。

2.2 金属导体加工

金属导体加工包括拉丝、绞合等工艺。首先，将金属材料经过加热处理后进行拉丝，通过不断减小截面积，将金属材料拉制成所需的直径。然后，将多根金属导体进行绞合，形成导体芯。

3. 绝缘材料制造

3.1 绝缘材料生产

绝缘材料的制造通常需要将原料进行混合、加热、挤出等工艺。首先，将绝缘材料的原料按照一定比例进行混合。然后，将混合后的原料加热熔化，形成熔融状态的绝缘材料。最后，将熔融的绝缘材料通过挤出机挤出成所需的形状，例如圆形、扁平形等。

3.2 绝缘材料充电处理

绝缘材料生产完毕后，需要进行充电处理。充电处理是为了提高绝缘材料的电气特性，减少绝缘材料的电介质损耗。充电处理通常采用高压直流电源，将绝缘材料放置在电场中进行处理。

4. 电缆成型

4.1 导体编织

在电缆成型过程中，需要对金属导体进行编织。编织的目的是增加导体的柔软性和抗拉强度。通常采用编织机对金属导体进行编织，形成编织层。 4.2 绝缘层挤出

绝缘层挤出是将绝缘材料挤出到金属导体的表面，形成绝缘层。挤出机将熔融的绝缘材料挤出到金属导体上，并通过冷却使其固化。

4.3 护套层挤出

护套层挤出是将护套材料挤出到绝缘层的表面，形成护套层。挤出机将熔融的护套材料挤出到绝缘层上，并通过冷却使其固化。

5. 电缆测试

生产完成的电缆需要进行各种测试以确保质量符合要求。常见的测试项目包括电气性能测试、物理性能测试、外观检查等。例如，电气性能测试包括导体电阻测试、绝缘电阻测试、耐压测试等。
