电线电缆生产工艺步骤

电线电缆生产加工工艺流程

电线电缆是广泛应用于各个领域的电气设备，其生产加工工艺流程一般包括下面几个步骤：

1.原材料准备：电线电缆的主要原材料包括导体、绝缘材料、护套材料等。导体一般采用铜或铝等金属材料，绝缘材料可以是橡胶、聚乙烯、聚氯乙烯等。在生产之前，需要对这些原材料进行检验和测试，确保其质量符合相关标准要求。

2.导体制造：导体是电线电缆的主要组成部分，其制造一般包括拉丝和挤压两个步骤。首先，通过机械拉丝的方法将金属材料拉成所需的直径和长度；然后，将导体放入挤压机中，在高温下将绝缘材料覆盖在导体上。

3.绝缘层制造：绝缘层是为了保护导体，防止电线电缆发生漏电或短路等故障。绝缘层的制造一般采用挤压或包带的方法。挤压方法是将绝缘材料通过挤出机挤压到导体表面，形成所需的厚度；包带方法是通过固定的机器将绝缘材料缠绕在导体上，形成所需的绝缘层厚度。

4.护套制造：为了进一步保护电线电缆，阻止外界环境因素对其造成损害，需要制造护套。护套一般采用PVC、PE等塑料材料制造，具有耐磨、耐化学腐蚀等特点。护套的制造一般采用挤压的方法，将护套材料通过挤出机挤压到电缆外部。

5.终端接头制造：终端接头是电线电缆与设备连接的关键部分，其制造一般包括绝缘处理、绝缘套管的安装等步骤。首先，需要对电缆导体进行绝缘处理，确保导体表面干净和光滑；然后，将绝缘套管安装到导体上，并进行压接或焊接等操作，使接头与设备连接紧密可靠。 6.检验和测试：在生产加工过程中，需要对电线电缆进行各项检验和测试，以确保其质量符合标准要求。包括导体电阻、绝缘电阻、电力损耗、机械性能等方面的测试。

7.包装和贮存：最后，对生产好的电线电缆进行包装，以确保其在运输和贮存过程中不受损坏。常用的包装方式包括盘装、卷装等。

以上是电线电缆生产加工的一般工艺流程，每个步骤的具体操作和细节会根据不同的产品类型和要求有所差异。有效的生产加工工艺流程能确保电线电缆质量可靠，满足用户的使用需求。

电线电缆绞线⼯艺

绪论

电线电缆⽤以传输电（磁）能，信息和实现电磁能转换的线材产品．⼴义的电线电缆亦简称为电缆．狭义的电缆是指绝缘电缆．它可定义为：由下列部分组成的集合体：⼀根或多根绝缘线芯，以及它们各⾃可能具有的包覆层，总保护层及外护层．电缆亦可有附加的没有绝缘的导体。

电线电缆⾏业虽然只是⼀个配套⾏业，却占据着中国电⼯⾏业1/4的产值。它产品种类众多，应⽤范围⼗分⼴泛，涉及到电⼒、建筑、通信、制造等⾏业，与国民经济的各个部门都密切相关。电线电缆还被称为国民经济的“动脉”与“神经”，是输送电能、传递信息和制造各种电机、仪器、仪表，实现电磁能量转换所不可缺少的基础性器材，是未来电⽓化、信息化社会中必要的基础产品。

中国经济持续快速的增长，为线缆产品提供了巨⼤的市场空间，中国市场强烈的诱惑⼒，使得世界都把⽬光聚焦于中国市场，在改⾰开放短短的⼏⼗年，中国线缆制造业所形成的庞⼤⽣产能⼒让世界刮⽬相看。随着中国电⼒⼯业、数据通信业、城市轨道交通业、汽车业以及造船等⾏业规模的不断扩⼤，对电线电缆的需求也将迅速增长，未来电线电缆业还有巨⼤的发展潜⼒。

在电线电缆⽣产中，绞线是裸电线和绝缘电线电缆⽣产的⼀个重要环节，是电线电缆⽣产技术中⼴为应⽤的⼀项基本⼯艺。因此，绞合导体的质量对电缆产品的影响极为关键，绞线和绞合线芯的质量，主要与⽣产⼯艺，设备的选择是否恰当，绞线⼯艺参数是否合理相关。本⽂着重介绍了绞线的⼯艺参数，绞线导体的材料要求，绞合导体常见的质量问题分析和解决⽅法等⽅⾯。

第1章绞线的意义及分类1.1 绞线的原理

当铜线穿过绞线机上的绞⼸，由绞⼸透过圆周运动⽅式，使得各单根的铜线螺旋缠绕在⼀起；绞合铜线为单根铜丝最⼤⽤量之处，不同规格不同根数的铜丝按⼀定的排列顺序和绞距绞合在⼀起后就变成直径较⼤的导体，这种绞合后的导体要⽐相同直径的单根铜丝柔软得多，做出的电线其弯曲性能也较好。单线沿着绞线的⽅向上每相隔固定距离出现⼀次，此相隔的固定距离即为绞线的节距（简称绞距）。绞距的另外⼀个定义是：指被绞合线体沿绞合轴向每旋转360度后其前⾏的垂直距离，单位为mm，英⽂为pitch。

电线电缆生产工艺流程

公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N] 一、电线电缆产品制造的工艺特性：?

1．大长度连续叠加组合生产方式?

大长度连续叠加组合生产方式，对电线电缆生产的影响是全局性和控制性的，这涉及和影响到：?

（1）生产工艺流程和设备布置?

生产车间的各种设备必须按产品要求的工艺流程合理排放，使各阶段的半成品，顺次流转。设备配置要考虑生产效率不同而进行生产能力的平衡，有的设备可能必须配置两台或多台，才能使生产线的生产能力得以平衡。从而设备的合理选配组合和生产场地的布置，必须根据产品和生产量来平衡综合考虑。?

（2）生产组织管理?

生产组织管理必须科学合理、周密准确、严格细致，操作者必须一丝不苟地按工艺要求执行，任何一个环节出现问题，都会影响工艺流程的通畅，影响产品的质量和交货。特别是多芯电缆，某一个线对或基本单元长度短了，或者质量出现问题，则整根电缆就会长度不够，造成报废。反之，如果某个单元长度过长，则必须锯去造成浪费。?

（3）质量管理?

大长度连续叠加组合的生产方式，使生产过程中任何一个环节、瞬时发生一点问题，就会影响整根电缆质量。质量缺陷越是发生在内层，而且没有及时发现终止生产，那么造成的损失就越大。因为电线电缆的生产不同于组装式的产品，可以拆开重装及更换另件；电线电缆的任一部件或工艺过程的质量问题，对这根电缆几乎是无法挽回和弥补的。事后的处理都是十分消极的，不是锯短就是降级处理，要么报废整条电缆。它无法拆开重装。?

电线电缆的质量管理，必须贯串整个生产过程。质量管理检查部门要对整个生产过程巡回检查、操作人自检、上下工序互检，这是保证产品质量，提高企业经济效益的重要保证和手段。?

2．生产工艺门类多、物料流量大?

电线电缆制造涉及的工艺门类广泛，从有色金属的熔炼和压力加工，到塑料、橡胶、油漆等化工技术；纤维材料的绕包、编织等的纺织技术，到金属材料的绕包及金属带材的纵包、焊接的金属成形加工工艺等等。?

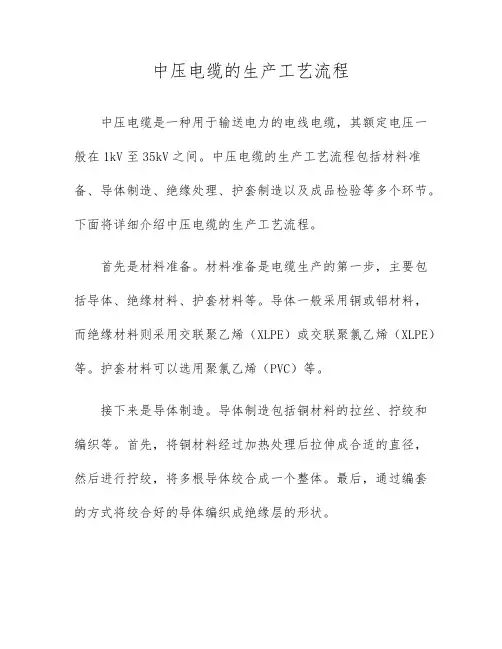

中压电缆的生产工艺流程

中压电缆是一种用于输送电力的电线电缆，其额定电压一般在1kV至35kV之间。中压电缆的生产工艺流程包括材料准备、导体制造、绝缘处理、护套制造以及成品检验等多个环节。下面将详细介绍中压电缆的生产工艺流程。

首先是材料准备。材料准备是电缆生产的第一步，主要包括导体、绝缘材料、护套材料等。导体一般采用铜或铝材料，而绝缘材料则采用交联聚乙烯（XLPE）或交联聚氯乙烯（XLPE）等。护套材料可以选用聚氯乙烯（PVC）等。

接下来是导体制造。导体制造包括铜材料的拉丝、拧绞和编织等。首先，将铜材料经过加热处理后拉伸成合适的直径，然后进行拧绞，将多根导体绞合成一个整体。最后，通过编套的方式将绞合好的导体编织成绝缘层的形状。 绝缘处理是中压电缆生产的关键步骤。主要是利用XLPE或XLPE等高性能绝缘材料对导体进行绝缘处理。首先，将铜导体穿过绝缘成型模具，然后将绝缘材料注入模具中，经过加热和冷却，使绝缘材料与导体间形成均匀的绝缘层。

护套制造是为了保护电缆绝缘层和导体不受外部环境的损坏。通常护套采用聚氯乙烯（PVC）等塑料材料，也可以根据特定需求使用阻燃材料。护套的制造主要是将塑料材料挤出成形，覆盖在绝缘层上，并进行冷却和固化。

最后是成品检验。成品检验主要包括外观检查、尺寸测量、电气性能测试等。外观检查是检查电缆表面是否有裂纹、凹坑、气泡等缺陷。尺寸测量主要包括测量电缆的直径、厚度、长度等。而电气性能测试则通过测试电缆的电阻、绝缘电阻、导体间的绝缘强度等来判断电缆的质量是否符合要求。

以上就是中压电缆的生产工艺流程。中压电缆的制造需要专业的设备和技术，以确保电缆的质量和性能。随着技术的不断发展，中压电缆的生产工艺也在不断改进，以提高生产效率和产品质量。
