常用电子元器件识别及检测（一）
各种电子设备上都普遍采用的元器件称为通用元器件，它们主要有电阻器、电容器、电感、变压器、晶体二极管、晶体三极管、集成电路、扬声器等。除此之外还有一些专用的元器件。
一、电阻器
电阻器简称“电阻”，它是家用电器以及其它电子设备中应用十分广泛的元件。电阻器利用它自身消耗电能的特性，常用于控制电路电流和电压的大小，在电路中起降压、分压、限流、向各种电子元件提供必要的工作条件(电压或电流)等几种功能 。表示符号为“R”，基本单位是Ω，功率用Ｗ表示。
电阻的基本概念
各种材料的物体对通过它的电流呈现一定的阻力，这种阻碍电流的作用叫作电阻。
电阻R在数值上等于加在电阻器上的电压U与电流I之比，即
R=U/I 电阻的常用单位为欧姆(Ω)、千欧(KΩ)和兆欧(MΩ).
1 KΩ=1000Ω; 1MΩ=1000KΩ=106Ω
常见的电阻器有下列几种:
（1）色环电阻（金属膜、碳膜电阻） （2）线绕电阻器 （3）电阻网络器（排阻）
（4）水泥电阻 （5）贴片电阻
----汉达制作----28水泥电阻水泥电阻：
特殊电阻
1、敏感电阻：热敏MZ/MF、湿敏MS、光敏MG、压敏MY、力敏ML、磁敏MC和气敏MQ等 。
2、熔断电阻器（保险电阻）：
可调电阻器（电位器）：
（a）绕线电位器阻值变化范围小，功率较大。
（b）碳膜电位器稳定性较高，噪声较小。
（c）推拉式带开关碳膜电位器使用寿命长，调节方便。
（d）直滑式碳膜电位器节省安装位置，调节方便。 普通贴片电阻 精密贴片电阻 大功率线绕电阻
碳膜电阻
电阻的型号命名方法
国产电阻器的型号由四部分组成（不适用敏感电阻）
第一部分：主称 ，R表示电阻，W表示电位器。
第二部分：材料 ，T-碳膜、H-合成碳膜、S-有机实心、N-无机实心、J-金属膜、Y-氧化膜、C-沉积膜、I-玻璃釉膜、X-线绕。
专业资料整理分享

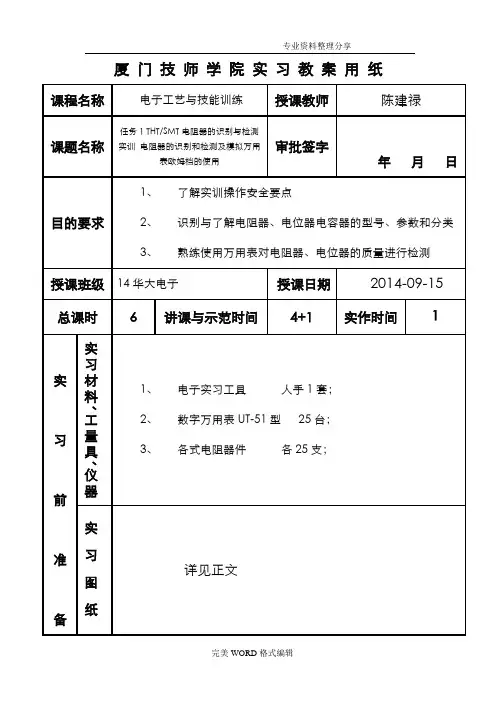

完美WORD格式编辑 厦 门 技 师 学 院 实 习 教 案 用 纸
课程名称 电子工艺与技能训练 授课教师 陈建禄
课题名称 任务1 THT/SMT电阻器的识别与检测
实训 电阻器的识别和检测及模拟万用表欧姆档的使用 审批签字
年 月 日
目的要求 1、 了解实训操作安全要点
2、 识别与了解电阻器、电位器电容器的型号、参数和分类
3、 熟练使用万用表对电阻器、电位器的质量进行检测
授课班级 14华大电子 授课日期 2014-09-15
总课时 6 讲课与示范时间 4+1 实作时间 1
实
习
前
准
备 实习材料、工量具、仪器1、 电子实习工具 人手1套；
2、 数字万用表UT-51型 25台；
3、 各式电阻器件 各25支；
实
习
图
纸 详见正文 专业资料整理分享
完美WORD格式编辑 第 1 页
厦 门 技 师 学 院 实 习 教 案 用 纸
教学环节 教 学 内 容 专业资料整理分享
完美WORD格式编辑 组织教学

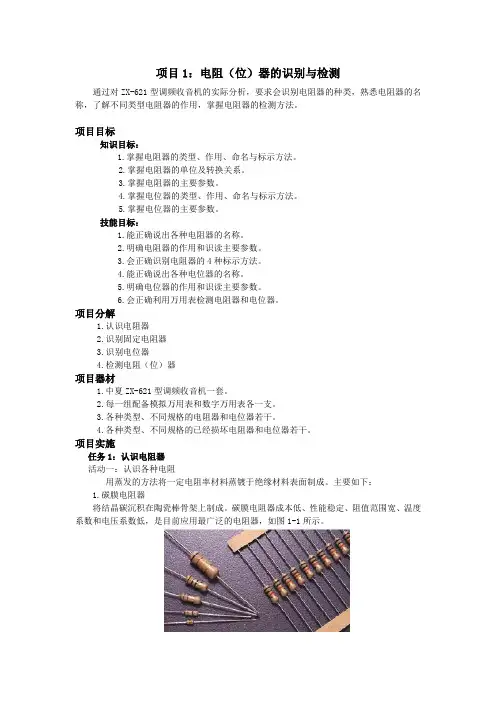

项目1：电阻（位）器的识别与检测
通过对ZX-621型调频收音机的实际分析，要求会识别电阻器的种类，熟悉电阻器的名称，了解不同类型电阻器的作用，掌握电阻器的检测方法。
项目目标
知识目标：
1.掌握电阻器的类型、作用、命名与标示方法。
2.掌握电阻器的单位及转换关系。
3.掌握电阻器的主要参数。
4.掌握电位器的类型、作用、命名与标示方法。
5.掌握电位器的主要参数。
技能目标：
1.能正确说出各种电阻器的名称。
2.明确电阻器的作用和识读主要参数。
3.会正确识别电阻器的4种标示方法。
4.能正确说出各种电位器的名称。
5.明确电位器的作用和识读主要参数。
6.会正确利用万用表检测电阻器和电位器。
项目分解
1.认识电阻器
2.识别固定电阻器
3.识别电位器
4.检测电阻（位）器
项目器材
1.中夏ZX-621型调频收音机一套。
2.每一组配备模拟万用表和数字万用表各一支。
3.各种类型、不同规格的电阻器和电位器若干。
4.各种类型、不同规格的已经损坏电阻器和电位器若干。
项目实施
任务1：认识电阻器
活动一：认识各种电阻
用蒸发的方法将一定电阻率材料蒸镀于绝缘材料表面制成。主要如下：
1.碳膜电阻器
将结晶碳沉积在陶瓷棒骨架上制成。碳膜电阻器成本低、性能稳定、阻值范围宽、温度系数和电压系数低，是目前应用最广泛的电阻器，如图1-1所示。
图1-1 碳膜电阻器
2.金属膜电阻器。
用真空蒸发的方法将合金材料蒸镀于陶瓷棒骨架表面。金属膜电阻比碳膜电阻的精度高，稳定性好，噪声， 温度系数小。在仪器仪表及通讯设备中大量采用，如图1-2所示。
图1-2 金属膜电阻器
3.金属氧化膜电阻器
在绝缘棒上沉积一层金属氧化物。由于其本身即是氧化物，所以高温下稳定，耐热冲击，负载能力强，如图1-3所示。
图1-3 金属氧化膜电阻器
4.合成膜电阻
将导电合成物悬浮液涂敷在基体上而得，因此也叫漆膜电阻。由于其导电层呈现颗粒状结构，所以其噪声大，精度低，主要用它制造高压、高阻、小型电阻器，如图1-4所示。

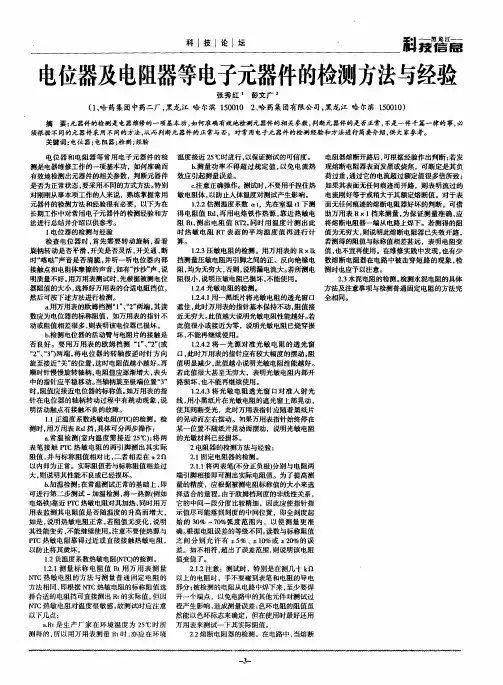

科｝技Ｊ论ｌ坛 科 电位器及电阻器等电子元器件的检测方法与经验 张秀红。彭文广 （１、哈药集团中药二厂，黑龙江哈尔滨１５００１０ ２、哈药集团有ＦＬｔ￣Ｏ，黑龙江哈尔滨１５００１０） 摘要：元器件的检测是电器维修的一项基本功，如何准确有效地检测元器件的相关参数，判断元器件的是否正常，不是一件千篇一律的事，必 须根据不同的元器件采用不同的方法，从而判断元器件的正常与否。对常用电子元器件的检测经验和方法进行简要介绍，供大家参考。 关键词：电位器；电阻器；检测；经验 电位器和电阻器等常用电子元器件的检 测是电器维修工作的一项基本功，如何准确而 有效地检测出元器件的相关参数，判断元器件 是否为正常状态，要采用不同的方式方法。特别 对刚刚从事本项工作的人来说，熟练掌握常用 元器件的检测方法和经验很有必要。以下为在 长期工作中对常用电子元器件的检测经验和方 法进行总结并介绍以供参考。 ｌ电位器的检测与经验 检查电位器时，首先需要转动旋柄，看看 旋柄转动是否平滑，开关是否灵活，开关通、断 时“喀哒”声音是否清脆，并听一听电位器内部 接触点和电阻体摩擦的声音，如有“沙沙”声，说 明质量不好。用万用表测试时，先根据被测电位 器阻值的大小，选择好万用表的合适电阻挡位， 然后可按下述方法进行检测。 用万用表的欧姆档测“１”、“２”两端，其读 数应为电位器的标称阻值，如万用表的指针不 动或阻值相差很多，则表明该电位器已损坏。 ｂ．检测电位器的活动臂与电阻片的接触是 否良好。要用万用表的欧姆档测“１”、“２”（或 “２”、“３”）两端，将电位器的转轴按逆时针方向 旋至接近“关”的位置，这时电阻值越小越好。再 顺时针慢慢旋转轴柄，电阻值应逐渐增大，表头 中的指针应平稳移动。当轴柄旋至极端位置“３” 时，阻值应接近电位器的标称值。如万用表的指 针在电位器的轴柄转动过程中有跳动现象，说 明活动触点有接触不良的故障。 １．１正温度系数热敏电阻（ｚｒｃ）的检测。检 测时，用万用表Ｒ 挡，具体可分两步操作： 常温检测（室内温度需接近２５℃）；将两 表笔接触ＦＩＥ热敏电阻的两引脚测出其实际 阻值，并与标称阻值相对比，二者相差在±２ｎ 以内即为正常。实际阻值若与标称阻值相差过 大，则说明其性能不良或已经损坏。 ｂ．加温检测；在常温测试正常的基础上，即 可进行第二步测试一加温检测，将一热源（例如 电烙铁）靠近ＰＴＣ热敏电阻对其加热，同时用万 用表监测其电阻值是否随温度的升高而增大， 如是，说明热敏电阻正常，若阻值无变化，说明 其性能变劣，不能继续使用。注意不要使热源与 ＰＴＣ热敏电阻靠得过近或直接接触热敏电阻， 以防止将其烫坏。 １．２负温度系数热敏电阻 ＴＣ）的检测。 １．２．１测量标称电阻值Ｒｔ用万用表测量 ＮＴＣ热敏电阻的方法与测量普通固定电阻的 方法相同，即根据ＮＴＣ热敏电阻的标称阻值选 择合适的电阻挡可直接测出Ｒｌ的实际值。但因 Ｍ℃热敏电阻对温度很敏感，故测试时应注意 以下几点： ａ＿ｌｈ是生产厂家在环境温度为２５℃时所 测得的，所以用万用表测量Ｒｔ时，亦应在环境 温度接近２５℃时进行，以保证测试的可信度。 ｂ．测量功率不得超过规定值，以免电流热 效应引起测量误差。 ｃ．注意正确操作。测试时，不要用手捏住热 敏电阻体，以防止人体温度对测试产生影响。 １．２．２估测温度系数ａ ｔ，先在室温ｔ１下测 得电阻值Ｒｔｌ，再用电烙铁作热源。靠近热敏电 阻Ｒｔ，测出电阻值ＲＴ２，同时用温度计测出此 时热敏电阻ＲＴ表面的平均温度值再进行计 算。 １．２＿３压敏电阻的检测。用万用表的Ｒ×ｌｋ 挡测量压敏电阻两引脚之间的正、反向绝缘电 阻，均为无穷大，否则，说明漏电流大。若所测电 阻很小，说明压敏电阻已损坏，不能使用。 １．２．４光敏电阻的检测。 １．２＿４．１用一黑纸片将光敏电阻的透光窗口 遮住，此时万用表的指针基本保持不动，阻值接 近无穷大。此值越大说明光敏电阻性能越好。若 此值很小或接近为零。说明光敏电阻已烧穿损 坏，不能再继续使用。 １．２．４．２将一光源对准光敏电阻的透光窗 口，此时万用表的指针应有较大幅度的摆动，阻 值明显减少，此值越小说明光敏电阻性能越好。 若此值很大甚至无穷大，表明光敏电阻内部开 路损坏，也不能再继续使用。 １．２．４．３将光敏电阻透光窗口对准入射光 线，用小黑纸片在光敏电阻的遮光窗上部晃动， 使其问断受光，此时万用表指针应随着黑纸片 的晃动而左右摆动。如果万用表指针始终停在 某一位置不随纸片晃动而摆动，说明光敏电阻 的光敏材料已经损坏。 ２电阻器的检测方法与经验： ２．１固定电阻器的检测。 ２．１．１将两表笔（不分正负极）分别与电阻两 端引脚相接即可测出实际电阻值。为了提高测 量的精度，应根据被测电阻标称值的大小来选 择适合的量程。由于欧姆档刻度的非线性关系， 它的中问一段分度比较精细，因此应使指针指 示值尽可能落到刻度的中间位置，即全刻度起 始的３０％一７０％弧度范围内，以使测量更准 确。根据电阻误差的等级不同。读数与标称阻值 之间分别允许有±５％、±１０％或±２０％的误 差。如不相符，超出了误差范围，则说明该电阻 值变值了。 ２．１．２注意：测试时，特别是在测几十ｋｎ 以上的电阻时，手不要碰到表笔和电阻的导电 部分；被检测的电阻从电路中焊下来。至少要焊 开一个端点，以免电路中的其他元件对测试过 程产生影响，造成测量误差；色环电阻的阻值虽 然能以色环标志来确定，但在使用时最好还用 万用表来测试一下其实际阻值。 ２．２熔断电阻器的检测。在电路中，当熔断 电阻器熔断开路后，可根据经验作出判断：若发 现熔断电阻器表面发黑或烧焦，可断定是其负 荷过重，通过它的电流超过额定值很多倍所致； 如果其表面无任何痕迹而开路，则表明流过的 电流刚好等于或稍大于其额定熔断值。对于表 面无任何痕迹的熔断电阻器好坏的判断，可借 助万用表Ｒ×１挡来测量，为保证测量准确，应 将熔断电阻器一端从电路上焊下。若测得的阻 值为无穷大，则说明此熔断电阻器已失效开路， 若测得的阻值与标称值相差甚远，表明电阻变 值，也不宜再使用。在维修实践中发现，也有少 数熔断电阻器在电路中被击穿短路的现象，检 测时也应予以注意。 ２．３水泥电阻的检测。检测水泥电阻的具体 方法及注意事项与检测普通固定电阻的方法完 全相同。
