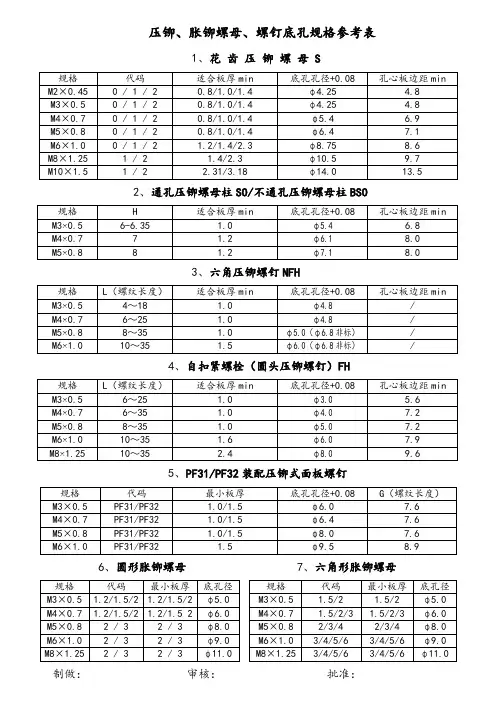

；. 压铆螺件底孔尺寸表
1.压铆螺母柱
型号 代号 底孔尺寸(mm)
M3×0.5 (B)SO(O)(S)-M3-H 5.4
M3×0.5 (B)SO(O)(S)-3.5M3-H 5.4
M4×0.7 (B)SO(O)(S)-M4-H 6.0
M4×0.7 (B)SO(O)(S)-3.5M4-H 7.2
M5×0.8 (B)SO(O)(S)-M5-H 7.2
M6×1.0 (B)SO(O)(S)-M6-H 8.7
注：SO SOS 为通孔不通牙，SOO SOOS 为通孔通牙，加B为不通孔，加S为不锈钢材料，H为螺母柱的高度。
2.压铆螺母
型号 代号 底孔尺寸(mm)
M2×0.4 S(CLS)-M2-A 4.2
M2.5×0.45 S(CLS)-M2.5-A 4.2
M3×0.5 S(CLS)-M3-A 4.2
M4×0.7 S(CLS)-M4-A 5.4
M5×0.8 S(CLS)-M5-A 6.4
M6×1.0 S(CLS)-M6-A 8.7
注：CLS为不锈钢材料，S为普通A3钢，A为螺母适用板厚材代号。
3.镶入螺母
型号 代号 底孔尺寸(mm)
M2×0.4 F(S)-M2-A 4.3
M2.5×0.45 F(S)-M2.5-A 4.3
M3×0.5 F(S)-M3-A 4.3
M4×0.7 F(S)-M4-A 7.4
M5×0.8 F(S)-M5-A 7.9
M6×1.0 F(S)-M6-A
8.7
注：加S为不锈钢材料，A为螺母适用板厚代号。
4.涨铆螺母
型号 代号 底孔尺寸(mm)
M3×0.5 Z-(S)-M3-1.2(1.5,2.0) 5.0
M4×0.7 Z-(S)-M4-1.2(1.5,2.0) 6.0
M5×0.8 Z-(S)-M5-1.2(1.5,2.0) 8.0
M6×1.0 Z-(S)-M6-1.2(1.5,2.0) 9.0
M8×1.25 Z-(S)-M8-1.2(1.5,2.0) 11.0
注：加S为不锈钢材料，1.2、1.5、2.0为常用适用板厚。 .
；. 5.压铆螺钉
型号 代号 底孔尺寸(mm)
M2.5×0.45 FH(S)-M2.5-L 2.5
M3×0.5 FH(S)-M3-L 3
M3×0.5 NFH(S)-M3-L 4.8
M4×0.7 FH(S)-M4-L 4
M4×0.7 NFH(S)-M4-L 4.8
M5×0.8 FH(S)-M5-L 5
M6×1.0 FH(S)-M6-L 6
注：加S为不锈钢材料，FH为圆头，NFH为六角头，L为螺钉总长度。
注：此表为一般性标准，具体的可以参照所购压铆件公司所提供的样本书
