联想G 详细拆卸图文教程

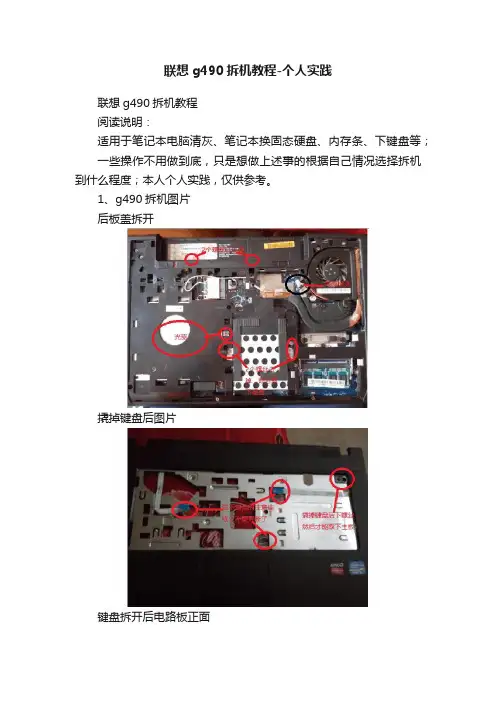

联想g490拆机教程-个人实践
联想g490拆机教程
阅读说明：
适用于笔记本电脑清灰、笔记本换固态硬盘、内存条、下键盘等；
一些操作不用做到底，只是想做上述事的根据自己情况选择拆机到什么程度；本人个人实践，仅供参考。

1、g490拆机图片
后板盖拆开
撬掉键盘后图片
键盘拆开后电路板正面
2、拆开后板盖注意事项
首先把卸掉电池后的2个螺丝去掉
轻轻使力后推滑盖即可
3、拆开风扇注意事项
拔风扇的插头的时候不要把电路板上的插座也一起拔了。

那样拔不下来还容易出事。

风扇里面可能粘有双面胶，使力即可
4、拆硬盘
去掉周围的螺丝，把硬盘往下推。

可能会连接的很紧，要用力（前提是下完了螺丝）
5、拆光驱注意事项
没什么好说的，一个螺丝下下来就行。

联想Ｇ完全拆机详细图解————————————————————————————————作者：————————————————————————————————日期:ﻩ温馨提示:1，拆机有风险，拆机须谨慎。

此教程仅作参考,笔者对拆机不慎对机器引发的破坏不承担任何责任。

2,联想笔记本螺丝比较多，建议拆机之后螺丝分类放。

2，当心静电!第一步:电脑关机！取下读卡器防尘盖。

从电脑背面入手。

背面分部如图。

先取下笔记本电池。

然后取下图中螺丝,取下盖子。

若只是清理灰尘,只须取下最大的盖子即可。

取散热器:拆掉图示三颗螺丝，拔下排线,即可向上取下散热风扇!取热管：拆掉如下螺丝，取CPＵ螺丝的时候对角线拆,以避免受力不均压坏CＰU。

取光驱：先取下内存旁边的螺丝，然后将光驱向左拉出。

然后取下光驱位置边缘的三颗小螺丝。

取硬盘：取下盖子后,将硬盘向右拉出即可~拔下无线网卡天线,取下排线，取下图中圈出的螺丝。

然后取下背面所有能拆之螺丝,包括电池位置的四颗小螺丝。

第二步，回到正面,两边为卡扣，如图从两边撬起即可将面板翻开，注意下方排线，请温柔。

拆键盘；将电源面板移开后,可看到排线和两颗白色的键盘螺丝:取下螺丝之后,将键盘掀起，然后拆掉键盘排线。

第三步:取下液晶屏，拆除Ｃ面。

先从线槽中完全拉出图中两根线，以避免取屏幕的时候被拉断。

右边为无线网卡天线，也要完全拉出。

两边的线完全拉出之后,再拆除箭头所指螺丝。

即可轻轻取下屏幕。

Ｃ面均为卡口。

拆掉显示屏转轴位置固定C面的螺丝,确认D面螺丝均拆完之后，从侧面将Ｃ面卡扣撬起，即可取下Ｃ面。

注意触摸板排线是否已经取下。

切勿使用暴力，如果某个地方无法取下，请检查是否有漏网的螺丝。

第四步：取主板:取下C面后，主板就完全展现眼前取下主板中央以及右边的一颗螺丝，将主板向右拉出，就大功告成了。

联想g510拆键盘的简单⽅法_联想G510重点笔记本拆机教程.doc联想G510笔记本拆机教程⼀、拆背板1、拆下电池2、拆螺丝3、推背板⼆、拆⾯板1、结构图2、拆硬盘、风扇、光驱螺丝位置图：三、拆键盘：1、拆上图中蓝⾊螺丝。

2、撬键盘上边沿。

3、往屏幕⽅向拉。

注意排线赠送以下资料⼀、选择题的特点与答题技巧选择题有单项选择和多项选择之分，通常占卷⾯分数的30%—40%左右，主要测试考⽣对基本知识、基本⽅法的掌握程度，具有很⼤的灵活性。

命题者常常使迷惑答案具有同等吸引⼒。

因此，不把考试⼤纲要求掌握的内容吃透，你是很难回答有经验的命题者所设计的选择题的。

答好选择题，当然必须掌握⼀定的知识。

但如果再掌握⼀些答题技巧，就将使你如虎添翼。

下⾯的提⽰有助于你掌握答题的技巧：(l)计划答题时间，保持稳定的答题速度。

前已述及，采⽤选择题型，其中最主要的原因是⼀份试题可以覆盖⼤量的材料。

因此，选择题考试通常要求在短时间内作答。

在考试开始时，你应该看⼀看试题的分量，并且对每道题应占⽤的时间迅速作出估计。

也许你会发现，每道选择题允许作答的时间不到⼀分钟。

在某些情况下，这似乎不⼤可能。

但你不必担⼼，有不少问题可能只需⼏秒钟就可作出选择。

这样，你就有⾜够时间去考虑相对较 难的问题。

保持稳定的答题速度，也是很必要的。

⼀般的做法是：⾸先通读并回答你知道的问题 ，跳过没有把握作答的问题。

然后重新计算你的时间，看看余下的每道题要花多少时间。

在⼀道题上花过多的时间是不值的，即使你答对了，也可能得不偿失。

通过对历届考试试题的分析，命题者在⼀份试题中所包括的题量，往往⽐规定的合理(正常)答题时间所完成的题量⼩，也就是说，按照正常的答题速度，试题规定的考试时间应该有⼀定的富余。

(2)按题⽬要求答题。

在阅卷中发现，有不少考⽣连题⽬的要求都没看⼀下就开始答题了。

⽐如单项选择题要求选择⼀个最佳答案，显然，除最佳答案之外，备选项中的某些答案，也可能具有不同程度的正确性，只不过是不全⾯、不完整罢了。

Lenovo G系列笔记本内存条、硬盘和CPU拆卸与升级方法Lenovo G系列笔记本(5年内)内存硬盘CPU拆卸与升级方法G430笔记本内存硬盘CPU拆卸与升级方法G450笔记本内存硬盘CPU拆卸与升级方法G460笔记本内存硬盘CPU拆卸与升级方法G470笔记本内存硬盘CPU拆卸与升级方法G480笔记本内存硬盘CPU拆卸与升级方法G550笔记本内存硬盘CPU拆卸与升级方法操作步骤:Lenovo G430笔记本内存硬盘CPU拆卸与升级方法 Lenovo G430笔记本D壳如图所示:拆卸内存硬盘CPU首先移除电池模块:首先向右移动电池卡扣如图所示:之后用左手向左释放卡扣不松手，同时右手由里向外移除电池操作如下图:电池拆卸完毕。

首先拆卸硬盘如下图所示:移除固定硬盘盖板的两颗螺丝，手按照箭头所以指方向斜向上移除硬盘盖板即可:移除硬盘盖板如下图所示:按照箭头所指方向向左移动硬盘之后下向上取出硬盘即可:接下来移除固定硬盘的四颗螺丝，之后可以对硬盘进行升级，根据机器的具体配置可以将硬盘升级到320g、500g、750g，可以根据用户需求为用户升级。

至此硬盘拆卸完毕，更换或者升级后按照正常安装方法安装。

接下来移除内存和CPU:首先移除内存CPU盖板，按照箭头所示移动盖板之后斜向右上方移除盖板即可:移除内存:双手释放内存卡扣，如图所示:当内存自动弹起之后按照45度角，取下内存即可，如图所示:至此内存拆卸完毕，此时可以升级内存，根据主机配置和CPU主板支持可以加装1G或者更高的内存。

拆卸CPU:首先移除风扇连线如图所示，之后移除固定风扇的三颗螺丝，如下图所示:接下来移除固定散热模组的5颗螺丝(其中一颗不同标注5)散热片与移除散热片之后图示用一字螺丝刀按照逆时针方向旋转固定CPU的底座180度，如下图所示:旋转之后如图所示:轻轻取下CPU即可。

此时可以对CPU进行更换或者升级。

详细内存硬盘CPU升级方法和配置可参考附件参考信息。

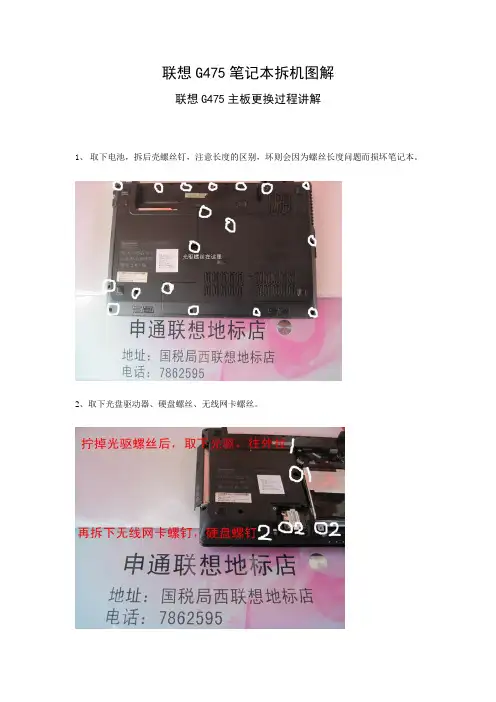

联想G475笔记本拆机图解
联想G475主板更换过程讲解
1、取下电池，拆后壳螺丝钉，注意长度的区别，坏则会因为螺丝长度问题而损坏笔记本。

2、取下光盘驱动器、硬盘螺丝、无线网卡螺丝。

3、取下散热风扇。

4、取下键盘固定螺丝，有键盘标志；D壳与主板的螺丝。

5、取下键盘，用卡片插入键盘与外壳连接处。

6、取下键盘后的固定螺钉，分离各连接线。

7、分离外壳，用卡片插入外壳连接处，分离C壳与D壳。

8、取下C壳，主板就看到了。

取下固定主板的螺丝，主板就能取下了。

9、取下主板。

10、剩下的工作，就是更换主板了。

安装主板按相反的顺序进行就可以了。

祝各位好运，记得一定要细心、细心、还是细心。

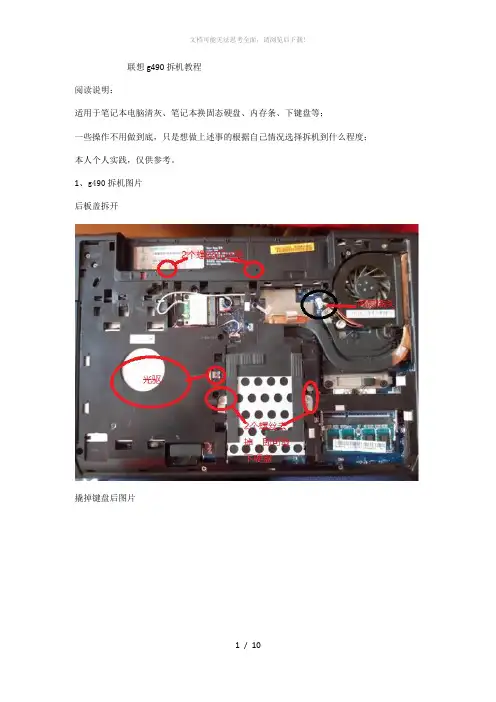

联想g490拆机教程
阅读说明：
适用于笔记本电脑清灰、笔记本换固态硬盘、内存条、下键盘等；
一些操作不用做到底，只是想做上述事的根据自己情况选择拆机到什么程度；本人个人实践，仅供参考。

1、g490拆机图片
后板盖拆开
撬掉键盘后图片
键盘拆开后电路板正面
2、拆开后板盖注意事项
首先把卸掉电池后的2个螺丝去掉
轻轻使力后推滑盖即可
3、拆开风扇注意事项
拔风扇的插头的时候不要把电路板上的插座也一起拔了。

那样拔不下来还容易出事。

风扇里面可能粘有双面胶，使力即可
4、拆硬盘
去掉周围的螺丝，把硬盘往下推。

可能会连接的很紧，要用力（前提是下完了螺丝）
5、拆光驱注意事项
没什么好说的，一个螺丝下下来就行
6、拆键盘注意事项下图光驱已拆掉
从键盘背后撬起键盘。

找到键盘边缘位置对应的空隙，从背面可以较容易地撬起。

注意不要用力过猛，因为键盘和主板之间有连接线
最后，别忘了拆螺丝！！！否则下一步拆主板就拆不下来7、拆主板
首先保证你已经拆成了这样
把周围的螺丝都下下来，然后一点一点撬开内部的卡扣即可。

撬到下方所示位置时可能特别麻烦（左边还有一个同样的位置）。

我自己用工具使劲撬下来的（我撬完整个主板，内部卡扣断了4个，不知道有没有大神能完整撬下来？）。

1.拆下电池后,卸下背面所有固定螺丝.2.打开盖板就可以看到硬盘、内在、散热管、风扇。

数据连接线。

3.拆卸光驱，卸下固定螺丝，装光驱向外拉即可卸下光驱。

4.拆卸硬盘，缷下硬盘两侧的固定螺丝，向后拖也硬盘即可拆下。

5.拆缷撒热风扇，缷下三颗固定螺丝；拨掉风扇电源线，即可缷下。

6.拆缷撒热导管，缷下六颗固定螺丝，轻轻抬起撒热模组；注意拆缷是不要动撒热管子，极容易损坏导致撒热故障。

（如灰尘大，清理风扇和撒热模组即可。

）7.拆缷内存，双手同时摆开内存两侧卡扣内存自动弹起轻轻拨下内存。

8.拆缷无线网卡天线、所有和主板连接的线。

9.拆除底壳和主板之间的固定螺丝，图所示图片不太清晰，这里要注意的时，这里有比较隐蔽的螺丝，还有在风扇旁边有一颗螺丝都要拆掉。

9.1这里的螺丝一定要拆了，这里的螺丝连接着键盘。

下步就要拆键盘，这里比较不起眼。

10.拆缷键盘，如下图所示在键盘的左边、右边各有一个卡扣，上面有两个用镊子轻轻向里推，然后轻轻从键盘的一个角右上角拨起键盘。

用力不得过大，容易划伤C壳。

11.抬起键盘后可以看到键盘的连接线，音箱，开关板控制线。

在如图的键盘连接线下面有一触控制板的控制线。

12。

拆缷C壳，C壳有两颗固定螺丝其中一颗在lenovo图标下面没有拆过的机器这里就看不出下面有螺丝所以拆的时候注意。

13.1拆C壳，上面我们拆下两颗固定螺丝后，就可以拆C盘了，不要太用力，注意拆前检查底壳螺丝有没有拆完。

从放置光驱的那里轻轻的掰开，注意不要用力过猛。

14.拆缷主板，C壳拆了之后就像下图，只有主板了。

大家看到主板上只两颗固定螺丝，它有小三角符号在旁边标识。

当然我的上的时候也是同样的，只上有小三角符号标识的地方。

拆到这里就没有了，主板拆了就完了。

好，这里就结束了，装的话，和拆基本什么区别到回去就行，拆缷时注意螺丝的位置部件顺序，记不住可以用小纸条记下，上螺丝的时候注意不要太用力，太用力容易上穿，上穿了你就知道其实笔记本壳很薄。

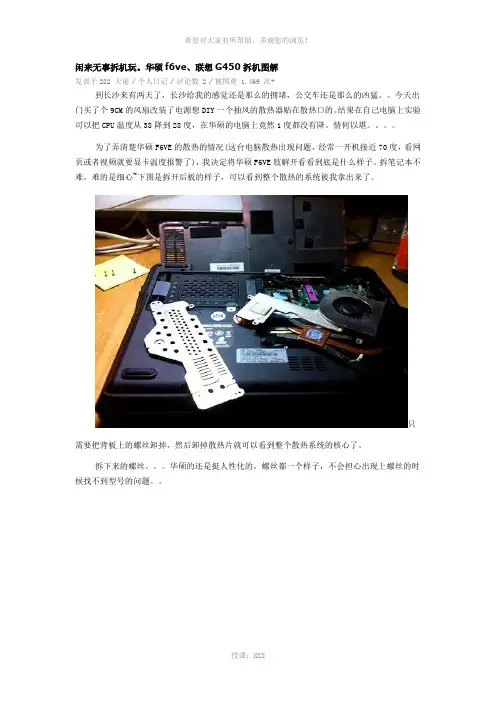

闲来无事拆机玩。

华硕f6ve、联想G450拆机图解发表于282 天前⁄个人日记⁄评论数 2 ⁄被围观 1,469 次+到长沙来有两天了，长沙给我的感觉还是那么的拥堵，公交车还是那么的凶猛。

今天出门买了个9CM的风扇改装了电源想DIY一个抽风的散热器贴在散热口的。

结果在自己电脑上实验可以把CPU温度从38降到28度，在华硕的电脑上竟然1度都没有降。

情何以堪。

为了弄清楚华硕F6VE的散热的情况(这台电脑散热出现问题，经常一开机接近70度，看网页或者视频就要显卡温度报警了)，我决定将华硕F6VE肢解开看看到底是什么样子。

拆笔记本不难，难的是细心~下图是拆开后板的样子，可以看到整个散热的系统被我拿出来了。

只需要把背板上的螺丝卸掉，然后卸掉散热片就可以看到整个散热系统的核心了。

拆下来的螺丝。

华硕的还是挺人性化的，螺丝都一个样子，不会担心出现上螺丝的时候找不到型号的问题。

导热管和散热片，我总感觉这散热片怪怪的。

而且摸起来没有thinkpad机皇的厚实(不过这是废话了)图中你看出了什么？对，没错，保修的那个被我弄坏了！！！！！！！两根散热管，一个管CPU，一个管显卡芯片。

我是觉得下面的散热的做工不是很好。

拆下散热系统后显卡芯片和cpu图，有知道蓝色物质是什么的么？我知道是导热用的，不知道叫什么名字了。

小心的将cpu和显卡芯片上的蓝色物质去掉，cpu上面的我是用手指慢慢的扣掉的。

注意不要用其他的金属的刮就好了。

在显卡的散热片上均匀的涂抹一层下午在电脑城买来的“劣质”硅脂。

太稀了，我。

虽然就2块钱吧，好歹搞点好的我啊。

然后把一切东西装回原位，开机查看温度即可~然后问题是温度还是那么高。

我准备去淘一个带抽风设计的散热的底座，这太伤自尊了~~！！！！相比华硕F6VE来说，联想G450作为一款较新的电脑，在拆机方面做的并不是很理想。

拆开后的效果图：好吧，拆机到此结束，G450拆机过程被我太监了。

（注：可编辑下载，若有不当之处，请指正，谢谢!）。

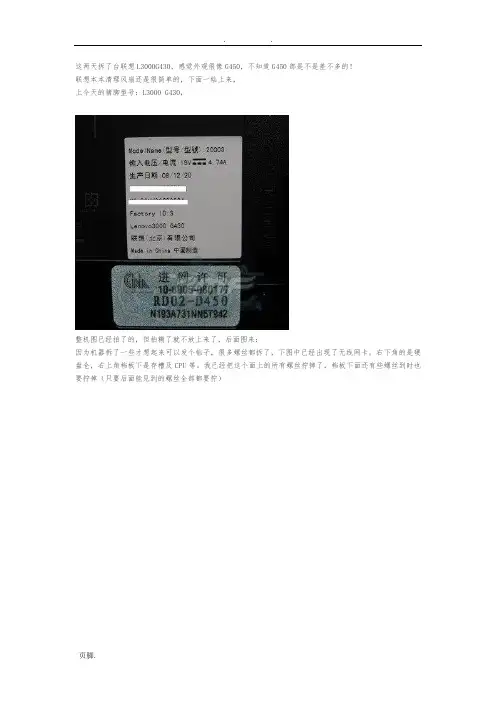

这两天拆了台联想L3000G430，感觉外观很像G450，不知道G450部是不是差不多的！联想本本清理风扇还是很简单的，下面一帖上来，上今天的猪脚型号：L3000 G430，整机图已经拍了的，但拍糊了就不放上来了，后面图来：因为机器拆了一些才想起来可以发个帖子，很多螺丝都拆了，下图中已经出现了无线网卡。

右下角的是硬盘仓，右上角档板下是存槽及CPU等。

我已经把这个面上的所有螺丝拧掉了，档板下面还有些螺丝到时也要拧掉（只要后面能见到的螺丝全部都要拧）拆开后档板，后见到的左下角是存槽，存槽上面点一个接口是电源线接口。

右上角是风扇及散热片。

铜管的下方可以见到北桥及显卡G430用的是台达的风扇，个人感觉台达的风扇噪音还是有点的，也许G450也用这个风扇风扇来，真够脏的吧，接着我们来清理他，去除三颗螺丝，这里请注意风扇排线。

风扇就可以轻松的取出来了来取出风扇后的，够脏吧，已经把出风口堵的严严实实的把这些灰尘清理掉，风扇也刷好，装回去风扇清理就基本结束了清理风扇真的很简单，联想大部分机器，华硕大部分，DELL部分，明基部分，部分都有这种设计。

下面我们接着拆，现在拆掉硬盘仓的螺丝，把硬盘拆掉，上颗硬盘图：用的是颗富士通的250G硬盘接着把光驱也拆掉，光驱只要向外推就可以了，来光驱图：SONY的GRX890S，接口还是串口的，忘了拍图，后悔了光驱位这里还有两颗小螺丝一定记的要拧掉，注意了然后把天线拆出，注意无线网卡上的两金属头，后面拆解基本完毕，检查下是不是有螺丝没拧，没拧的请拧掉。

然后转过来，回到拆C面壳，小心点把档板拆下来，下面有卡扣的，小心点接着拧掉两颗固定键盘的螺丝（图又拍糊了）键盘下的全貌已经可以看到了，然后把接在主板上排线拨出，慢慢来，然后把键盘上的档板拆掉，接着要拆屏了，上个左边图，（又拍糊了），记的把排线拨掉，然后拆螺丝，下半部分下图：这里注意检查所在C面壳上的螺丝，有的全部拧掉，再次检查所有排线是否拨出，螺丝排线：左上角螺丝，右边也一样的拆掉C面壳后的全貌右侧排线接口，光驱位，COMS电池，音响排线，USB口，猫，读卡器等右侧的电源接口线，外壳等。
