电路图连接专题练习(难)

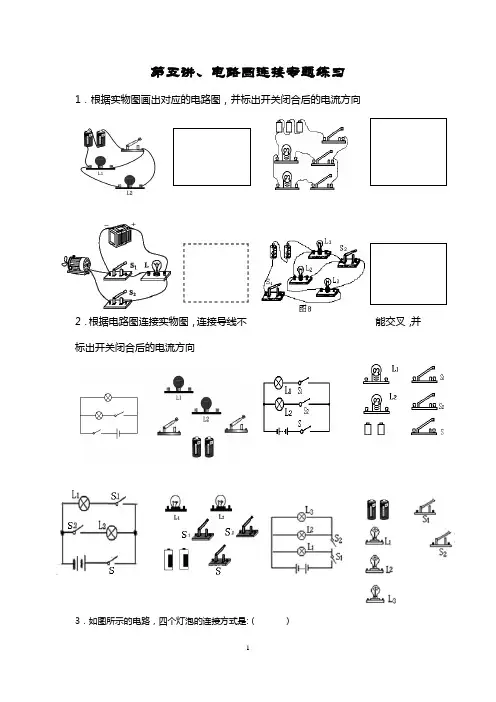

1.按照图1至图4的电路图，用笔画线连接实物图中的各元件。
2.根据实物连线图（图5至图9），画出对应的电路图。
3.根据下列电路图（图11），用笔画线代替导线画出实物连线图，或者根据实物图（图12）画出对应的电路图。
4.两个开关S1和S2控制一盏灯。要求：闭合任意一个开关，灯就能发光，只有当开关全部断开时，灯才熄灭。根据要求画出电路图。
5.一个盒子内装有三只相同的灯泡，灯泡露出盒外，且盒外有A、B、C、D四个接线柱，如图19所示。电源分别接AB、AC、CD时只有一只灯泡亮，且亮度相同；电源接BD时三只灯泡均亮，但亮度较暗。试画出盒内的电路图。
6.有一个电源，一只小灯泡，一个电铃，两个开关和若干导线。要按以下要求连接成一个电路：当两个开关均闭合时，灯亮，电铃响；当只有一个开关闭合时，灯亮，电铃不响；而当另一个开关单独闭合时，灯不亮，电铃也不响。试画出符合以上要求的电路图。 7.某单位收发室里有电池组一个，电铃一个，红灯和绿灯各一盏，单位的前门和后门各有一个开关。设计一个电路，使前门来人闭合开关铃响红灯亮，后门来人闭合开关时铃响同时绿灯亮。画出电路图。
8.某单位的前门后门各有一个开关，收发室内有一组电池组，一盏灯和一个电铃。设计一个电路，使前门来人闭合开关铃响灯亮，后门来人闭合开关只有XXX。画出符合要求的电路图。
9.设计一个电路图，实验器材有两节干电池，两盏规格相同的灯泡和一只开关。要求：闭合开关时一盏灯发光，开关断开时两灯都发光。
10.如图14所示，L1、L2为两盏电灯，A为电铃，S1、S2为两个开关，E为电池组。将元件符号按下列要求连接成电路图：A和L1串联后再与L2并联，S1只控制L2，S2控制整个电路，且S2与电池组的正极相连（要求在原图上连接且导线没有交叉）。
11.如图15所示装置上有两只相同的小灯泡L1和L2，以及接线柱A、B、C。现用导线连接好的另一只相同的灯光L3和电池组串联后引出的两根引线去与接线柱相连。当接A、B时，L1、L2和L3都亮，并且L3要亮一些；当接B、C时，L1、L2和L3都亮，并且L3要亮一些；当接A、C时，只有L3亮。请根据上述情况画出这个装置中完整的电路连接图。
22.正确的连接方式是 A。如果串联，两个灯都会亮，否则都不亮。
24.在 ○ 内分别填入或的符号。连接方式是并联。
25.从电池和电流表中选出两个元件，并将它们的符号填入电路的空缺处。连接方式是串联，灯 L1 和 L2 都能发光。
26.电路图中的三处错误是：（1）电池的正负极连接反了；（2）灯 L2 的两个接线连接反了；（3）电流表和电压表的位置颠倒了。
27.开关 S 可以分别与 a、b、c 三个固定触点接通。当开关 S 与 a 点接触时，灯 L1 发光，当开关 S 与 b 接触时，灯
L2 发光，当开关 S 与 c 点接触时，灯 L3 发光。
28.连接电路如下图所示，根据电流的方向和电表的读数可以判断出正极和负极。
29.电路图如下所示，当 S1 接通时，红灯发光，此时 S2
断开，黄灯和绿灯都不亮；当 S1 断开时，S2 接通，绿灯发光，此时红灯和黄灯都不亮；当 S1 和 S2 都断开时，黄灯发光，绿灯和红灯都不亮。
30.根据实验结果，可以得出以下电路图：
31.电路图如下所示：
32.请参考图9甲连接电路。
