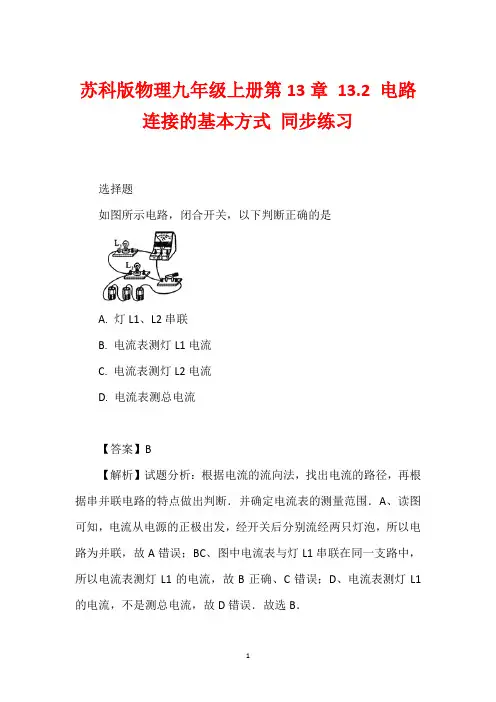

1 苏科版物理九年级上册第13章 13.2 电路连接的基本方式 同步练习

选择题

如图所示电路，闭合开关，以下判断正确的是

A. 灯L1、L2串联

B. 电流表测灯L1电流

C. 电流表测灯L2电流

D. 电流表测总电流

【答案】B

【解析】试题分析：根据电流的流向法，找出电流的路径，再根据串并联电路的特点做出判断．并确定电流表的测量范围．A、读图可知，电流从电源的正极出发，经开关后分别流经两只灯泡，所以电路为并联，故A错误；BC、图中电流表与灯L1串联在同一支路中，所以电流表测灯L1的电流，故B正确、C错误；D、电流表测灯L1的电流，不是测总电流，故D错误．故选B．

2 选择题

如图所示，以下判断正确的是( )

A. 灯L1与灯L2并联，电压表测灯L1两端的电压

B. 灯L1与灯L2并联，电压表测灯L2两端的电压

C. 灯L1与灯L2串联，电压表测灯L1两端的电压

D. 灯L1与灯L2串联，电压表测灯L2两端的电压

【答案】C

【解析】试题分析：①在串联电路中电流只有一条路径；在并联电路中电流有多条流通路径．②电流表需与被测用电器串联．电流表与谁串联，就是测谁的电流．③电压表是并联使用的，电压表与谁并联，就是测谁的电压．由实物图可知，电流从正极出发经开关、电流表、灯泡L2、L1回负极，电压表并联在L1两端，则灯L1与灯L2串联，电压表测灯L1两端的电压，故C正确，ABD错误．故选C．

选择题

图中，能直接测量通过灯L1电流的电路是（? ）

A． B． C． 3 D．

【答案】D

【解析】

试题分析：图中电流表在干路上，电流表测干路电流，故A不符合题意；图中电流表与L1串联，但电流表的正负接线柱接反了，不能测L1的电流，故B不符合题意；图中两灯泡并联，电流表与L2串联，电流表测L2支路的电流，不能直接测量通过灯L1的电流，故C不符合题意；图中电流表与L1串联，电流表的正负接线柱正确，能直接测量通过灯L1的电流，故D符合题意；故应选D。

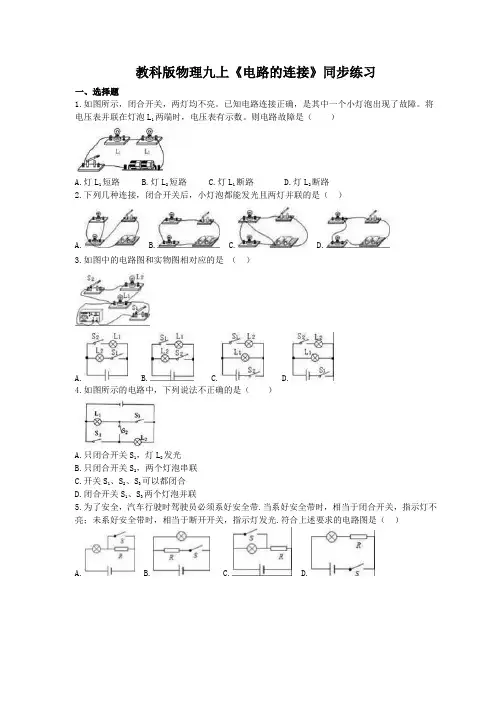

教科版物理九上《电路的连接》同步练习

一、选择题

1.如图所示，闭合开关，两灯均不亮。已知电路连接正确，是其中一个小灯泡出现了故障。将电压表并联在灯泡L1两端时，电压表有示数。则电路故障是（ ）

A.灯L1短路 B.灯L2短路 C.灯L1断路 D.灯L2断路

2.下列几种连接，闭合开关后，小灯泡都能发光且两灯并联的是（ ）

A. B. C. D.

3.如图中的电路图和实物图相对应的是 （ ）

A. B. C. D.

4.如图所示的电路中，下列说法不正确的是（ ）

A.只闭合开关S1，灯L2发光

B.只闭合开关S2，两个灯泡串联

C.开关S1、S2、S3可以都闭合

D.闭合开关S1、S3两个灯泡并联

5.为了安全，汽车行驶时驾驶员必须系好安全带.当系好安全带时，相当于闭合开关，指示灯不亮；未系好安全带时，相当于断开开关，指示灯发光.符合上述要求的电路图是（ ）

A. B. C. D.

6.如图所示，要使灯泡L1、L2并联在电路中，则三个开关的断开、闭合情况是（ ）

A.S1、S3闭合，S2断开

B.S2、S3闭合，S1断开

C.S2闭合，S1、S3断开

D.S1闭合，S2、S3断开

7.如图所示电路，闭合开关S1、S2，下列对电路的分析正确的是（ ）

A.L1与L2串联

B.电流表A1测L1的电流

C.当开关S2断开时,通过L1的电流变小

D.当开关S2断开时，电流表A2的示数变小

8.在如图所示的电路中，正确的说法是（ ）

A.闭合S1，断开S2，L1发光，L2不发光

B.闭合S1，S2，L1，L2都发光

C.S1，S2都断开，L1，L2都不发光

D.闭合S2，断开S1，L1，L2都发光

9.如图是一把既能吹冷风、又能吹热风的简化电路图，其中M是吹风机，R是电热丝.由电路图可知（ ）

A.只将开关S1闭合，吹出的是热风

电路连接的基本方式专题训练

一、电路故障检查与分析

考核知识点：电路故障一般分为断路和短路两种

1、断路：开关断开、用电器损坏、接线松脱、接触不良等。

2、短路：分整体短路(也叫电源短路)和部分短路(也叫用电器短路)

例题：某同学在连接电路时，开关闭合后，过了不久他发现台灯冒出了火花，然后他家所有的灯都熄灭了，而他看到邻居家的灯还亮着，请你帮他分析一下：

（1）打开台灯开关时，看到台灯冒出火花的原因是他家的电路发生了（ ）

A通路 B断路 C短路 D无法判断

（2）他家所有的灯都熄灭了，而邻居家的灯还亮着，原因是他家的电路发生了（ ）

A通路 B断路 C短路 D无法判断

练习1、某小组在探究活动中，通过实践列出了白炽灯常见故障产生的原因与检修方法，下表给出了他们研究结果的一部分：

故障现象 可 能 原 因 检修方法

灯泡不亮 1．灯泡的灯丝断了

2．灯头内的电线断了

3．灯头、开关等处的接线松动，造成接触不良 换新灯泡

换新线并接好

检查加固

对于"灯泡不亮" 的故障，从电路的状态来看，其可能原因能够概括成以下哪一类原因（ ）

A．电路出现了短路 B．电路出现了断路

C．并联变成了串联 D．电源正负极接反

2、某同学将如下图的三个灯泡连接在电路里，接线良好，当闭合开关时，三个灯泡都不亮，则（ ）

A．甲灯泡丝断了

B．乙灯泡丝断了

C．丙灯泡丝断了

D．都有可能

3、某同学用两节电池、一个小灯泡和一个开关自制了简单的灯，不过当他断开开时，灯泡却能正常发光，闭合开关时，灯泡却又熄灭了。故障在哪里？

请你画出电路图后并加以说明。

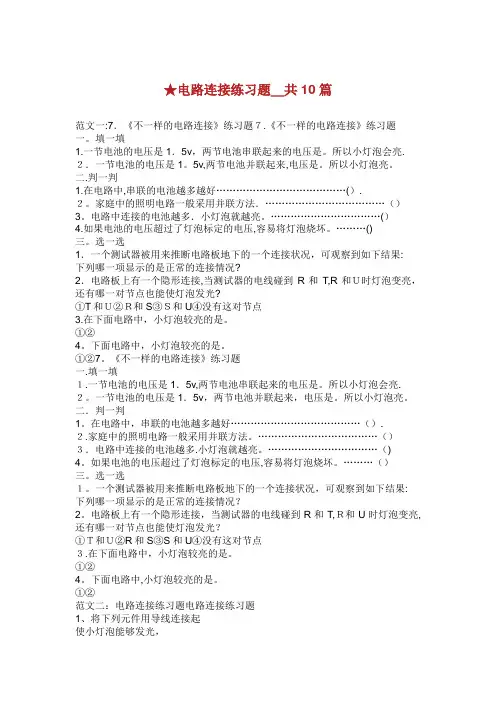

★电路连接练习题＿共10篇

范文一:7．《不一样的电路连接》练习题７.《不一样的电路连接》练习题

一。填一填

1.一节电池的电压是1．5v，两节电池串联起来的电压是。所以小灯泡会亮.

２．一节电池的电压是1。5v,两节电池并联起来,电压是。所以小灯泡亮。

二.判一判

1.在电路中,串联的电池越多越好…………………………………(）.

２。家庭中的照明电路一般采用并联方法．………………………………（）

3。电路中连接的电池越多．小灯泡就越亮。……………………………(）

4.如果电池的电压超过了灯泡标定的电压,容易将灯泡烧坏。………()

三。选一选

1．一个测试器被用来推断电路板地下的一个连接状况，可观察到如下结果:

下列哪一项显示的是正常的连接情况?

2．电路板上有一个隐形连接,当测试器的电线碰到R和T,R和Ｕ时灯泡变亮，还有哪一对节点也能使灯泡发光?

①T和Ｕ②Ｒ和S③Ｓ和U④没有这对节点

3.在下面电路中，小灯泡较亮的是。

①②

4。下面电路中，小灯泡较亮的是。

①②7。《不一样的电路连接》练习题

一.填一填

１.一节电池的电压是1．5v,两节电池串联起来的电压是。所以小灯泡会亮.

２。一节电池的电压是1．5v，两节电池并联起来，电压是。所以小灯泡亮。

二．判一判

1。在电路中，串联的电池越多越好…………………………………（）.

２.家庭中的照明电路一般采用并联方法。………………………………（）

３．电路中连接的电池越多.小灯泡就越亮。……………………………（)

4。如果电池的电压超过了灯泡标定的电压,容易将灯泡烧坏。………（）

三。选一选

１。一个测试器被用来推断电路板地下的一个连接状况，可观察到如下结果:

下列哪一项显示的是正常的连接情况？

2。电路板上有一个隐形连接，当测试器的电线碰到R和T,Ｒ和U时灯泡变亮,还有哪一对节点也能使灯泡发光？

①Ｔ和Ｕ②R和S③S和U④没有这对节点

３.在下面电路中，小灯泡较亮的是。
