双螺杆挤出-技术与原理

Cte---20双螺杆挤出机操作规程

一、开机操作

1、 合上电源总闸。

2、 在操作面板上打开电源：按住电源按钮顺时针旋转到一圈然后松开。

3、 设定各温区的温度：例如一区温度根据工艺要求设定相应的温度，按一下set按钮，再调节上下箭头到所需温度，按set按钮。

4、 设定喂料速率：根据工艺要求可将喂料速率在0~10之间进行设定。

5、 主机转速设定：根据工艺要求将主机转速在0~30之间进行设定。

6、 在冷却槽中加入冷却水

7、 在开动风机：在操作面板上按下操作按钮。

8、 需要开动真空泵的操作的时候，可以启动真空泵。

9、 打开切粒机开关。

二、停机

1、双螺杆挤出机正常停车顺序：停止喂料机；关闭真空管路阀门，打开真空室

上盖；逐渐降低主螺杆转速；关停切粒机等辅助设备；关电机，各外接进水管阀。

2、双螺杆挤出机紧急停车：（1）遇有紧急情况需要停主机时，可迅速按下电器控制柜红色紧急停车按钮，并将主机及各喂料调速旋钮旋回零位，然后将总电源开关切断。消除故障后，才能再次校正常开车顺序重新开车。（2）遇到设备自动保护跳闸停机：需要把各种参数旋钮设定归零，然后重新设定参数，按下复位键，再次开机。

注意事项

1、正常生产开首班车时，一定要首先检查机筒、料斗内封口是否为原封闭样，如有变动或破坏，应检查料斗内、机筒内有无异物。

2、注意螺杆要低速启动，空运转时间不能超过3min。

3、一定要注意检查每批料的纯洁度，不允许有任何杂质混入料中。

4、开车加料时要注意先少量、均匀加料，同时注意观察电流表（扭矩表）指针变化。对于粒料，要采用计量加料。初开始投料生产时，一定要注意挤出机生产工作出现超载现象。待成型模具唇口出料后，再酌情逐渐提高螺杆转速。

5、经常检查电机碳刷工作状况，出现异常现象要及时更换或调整。

6、螺杆的清理工作不许用钢质刀具刮料，应用铜质刷、铲清理。

双螺杆挤出机原理及应用

1.原理：

在工作过程中，原料通过进料口进入双螺杆挤出机的料斗，并随着螺旋的旋转被推送到机筒中。在推送过程中，材料受到了摩擦和剪切力的作用，从而使材料发生热量增加和塑化变形。在混合和塑化的过程中，驱动螺杆和被动螺杆的转速和螺距差异决定了材料的混合程度和熔化效果。

经过塑化和混合之后，材料被带到机筒的出料口，并通过模具进行建形。在建形的过程中，双螺杆挤出机会根据模具的形状和尺寸来产生相应的产品形态，并通过切割等方式进行断裁，最终得到成型的产品。

2.应用：

(1)塑料制品生产：双螺杆挤出机广泛应用于塑料制品的生产，如管材、异型材、薄膜、板材、颗粒等。通过调整双螺杆的转速和温度，可以满足不同塑料材料的加工要求，实现高效生产和质量控制。

(2)橡胶制品生产：双螺杆挤出机也可用于橡胶制品的生产，如橡胶管、密封件、胶带等。通过控制双螺杆的温度和转速，可以实现橡胶的熔化和塑化，使之符合模具要求，最终得到优质的橡胶制品。

(3)食品加工：双螺杆挤出机还可应用于食品加工行业，如糖果、巧克力、面条等。通过选择不同的螺杆设计和温度控制，可以实现对食材的进料、混合、塑化和建形等过程，提高食品的质量和口感。

(4)化工领域：双螺杆挤出机也可应用于化工领域，如颜料、填料和粉末等的加工。通过双螺杆的塑化和混合作用，可以实现颜料的均匀分散和粉末的包覆，提高产品的质量和性能。 综上所述，双螺杆挤出机是一种应用广泛的加工设备，它利用双螺杆的旋转和前后螺纹之间的螺距差异来实现材料的混合、熔化、建形和排气等工序。它在塑料、橡胶、食品和化工等行业都有着重要的应用，能够提高生产效率和产品质量，满足人们的日常需求。

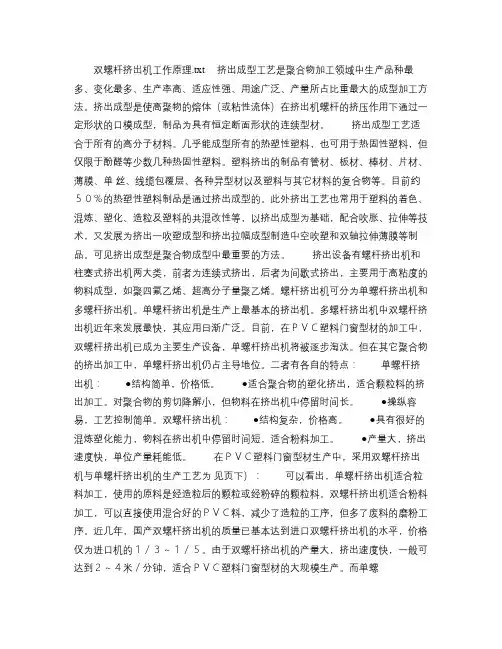

双螺杆挤出机工作原理.txt 挤出成型工艺是聚合物加工领域中生产品种最多、变化最多、生产率高、适应性强、用途广泛、产量所占比重最大的成型加工方法。挤出成型是使高聚物的熔体（或粘性流体）在挤出机螺杆的挤压作用下通过一定形状的口模成型，制品为具有恒定断面形状的连续型材。 挤出成型工艺适合于所有的高分子材料。几乎能成型所有的热塑性塑料，也可用于热固性塑料，但仅限于酚醛等少数几种热固性塑料。塑料挤出的制品有管材、板材、棒材、片材、薄膜、单 丝、线缆包覆层、各种异型材以及塑料与其它材料的复合物等。目前约５０％的热塑性塑料制品是通过挤出成型的。此外挤出工艺也常用于塑料的着色、混炼、塑化、造粒及塑料的共混改性等，以挤出成型为基础，配合吹胀、拉伸等技术，又发展为挤出一吹塑成型和挤出拉幅成型制造中空吹塑和双轴拉伸薄膜等制品。可见挤出成型是聚合物成型中最重要的方法。 挤出设备有螺杆挤出机和柱塞式挤出机两大类，前者为连续式挤出，后者为间歇式挤出，主要用于高粘度的物料成型，如聚四氟乙烯、超高分子量聚乙烯。螺杆挤出机可分为单螺杆挤出机和多螺杆挤出机。单螺杆挤出机是生产上最基本的挤出机。多螺杆挤出机中双螺杆挤出机近年来发展最快，其应用日渐广泛。目前，在ＰＶＣ塑料门窗型材的加工中，双螺杆挤出机已成为主要生产设备，单螺杆挤出机将被逐步淘汰。但在其它聚合物的挤出加工中，单螺杆挤出机仍占主导地位。二者有各自的特点： 单螺杆挤出机： ●结构简单，价格低。 ●适合聚合物的塑化挤出，适合颗粒料的挤出加工。对聚合物的剪切降解小，但物料在挤出机中停留时间长。 ●操纵容易，工艺控制简单。双螺杆挤出机： ●结构复杂，价格高。 ●具有很好的混炼塑化能力，物料在挤出机中停留时间短，适合粉料加工。 ●产量大，挤出速度快，单位产量耗能低。 在ＰＶＣ塑料门窗型材生产中，采用双螺杆挤出机与单螺杆挤出机的生产工艺为 见页下）： 可以看出，单螺杆挤出机适合粒料加工，使用的原料是经造粒后的颗粒或经粉碎的颗粒料。双螺杆挤出机适合粉料加工，可以直接使用混合好的ＰＶＣ料，减少了造粒的工序，但多了废料的磨粉工序。近几年，国产双螺杆挤出机的质量已基本达到进口双螺杆挤出机的水平，价格仅为进口机的１／３～１／５。由于双螺杆挤出机的产量大，挤出速度快，一般可达到２～４米／分钟，适合ＰＶＣ塑料门窗型材的大规模生产。而单螺 杆挤出机一般只用作小型辅助型材生产，挤出速度仅为１～２米／分钟，许多的ＰＶＣ型材加工厂已淘汰了单螺杆挤出机，改用双螺杆挤出机一模多腔生产小型辅助型材。 挤出机的基本工作原理是将聚合物熔化压实，以恒压、恒温、恒速推向模具，通过模具形成产品熔融状态的型坯。但单螺杆挤出机与双螺杆挤出机结构不同，工作原理不同，其控制的工艺条件也不相同。 单螺杆挤出机

挤出机螺筒内装塑料并与螺杆紧密配合，为了正常操作，应注意以下重要特性。

1.螺筒要直。

2.螺筒的设计应能经受挤出机的工作压力。这些压力可能高达70-140MPa(10000-20000psi)，在注塑中还要更高些。

3.螺筒内壁面应比挤出机螺杆更耐磨，因为螺杆比螺筒易更换，重新加工也比螺筒便宜。

4.螺筒后端的支撑应采用滑动支撑，当螺筒被加热时允许其膨胀。刚性的支撑会引起螺筒的弯曲，可能导致螺杆和螺筒严重损坏。

5.为了改进团体输送，螺筒的加料段可以开槽。开槽加解段应保证良好的冷却能力，以带走高摩擦产生的热，并阻止槽内堆积物料的熔融。另外，沟槽应倾斜开，深度逐渐变浅，最大限度地减小物料在构糟内的挂料机会。

6. 如果没有搭气口，应偏置，并且开口侧壁与螺筒内壁相切，以减小塑料熔体挂在排气口前沿的机会，见图2．20。较传统的对称式排气口设计，易使物料在排气口的底部不断堵塞。排气口的开口处可以设计成向下倾斜的，以避免冷却物流人挤出机螺筒。

挤出机螺杆产品中心：恒锐机械
