变压器故障分析及事故处理
周晓东
（国网山西省电力公司忻州供电公司０３４０００） ●Ｉ
［摘要］变压器是变电站电力系统中最重要的电气设备之一，承担着电力分配、运输及输出电压变换等重要职能。变压器的安全可靠性是保障电力系统可 靠运行的必备条件，本文针对变电站变压器运行中的常见故障进行分析，提出防范和处理，确保电力系统的安全高效运行。 ［关键词］变压器故障处理 中图分类号：Ｐ４２６．４ 文献标识码：Ａ 文章编号：１００９—９１４Ｘ（２Ｏ１５）Ｏ７—００２３—０１
引言
随着电力系统规模的扩大，变压器单机容量随之增大，变压器发生故障对
电力系统的影响扩大，对国民经济造成的损失也愈来愈大。近年来国产大型变
压器的事故情况呈逐年下降的趋势，但就统计数据来看，主要是１１０ｋＶ、２２０ｋＶ
和５００ｋＶ级变压器发生损坏、出现事故概率比较大。如何在变电设备出现故障 或者异常后，以最快的速度正确处理，将事故根源切除，避免事故扩大，同时又
保证设备的安全运行，确保用户能够正常用电，是当务之急。
一．变电站变压器概述
变压器是变电站电力系统中最关键的电气设备之一，它的正常运行是对发
电厂电力系统安全、可靠、优质、经济运行的重要保证。变压器的作用是将发电
机端的电压升高以后再输送出去，以此来保证电压的平稳过渡运行。因此，必须
最大限度地防止和减少主变故障和事故的发生。但变压器在长期运行中，故障
和事故不可避免。变压器一旦发生故障，不仅会减少和中断对部分用户的供电，
威胁电网供电的安全可靠性，还可能会造成电力事故。在变压器发生事故时，应 及时、准确、快速的进行故障处理，杜绝事故或避免事故的扩大。
＝ 常见变压器故障及原因
（一）绝缘故障
变压器的绝缘故障一般分为四类：（１）绕组绝缘故障，指主绝缘、匝间绝缘、
段问绝缘、引线绝缘以及端部绝缘等放电、烧损引起的绝缘故障。（２）套管绝缘
故障，指套管内部绝缘放电引起绝缘损坏或瓷套爆炸，还包括套管外绝缘的沿
变压器的常见故障与处理
5.8 变压器的常见故障及处理
5.8.1 绝缘降低:变压器在运行中，往往会出现绝缘降低的现象。绝缘降低最基本的特点，是绝缘电阻下降，以致造成运行泄露电流增加，发热严重，温升增高，从而进一步促进绝缘老化。若延续下去，后果非常严重，绝缘下降的原因之一就是绝缘受潮；原因之二是绝缘老化，一些年久失修的老变压器，最容易出现这类故障；原因之三是油质劣化，绝缘性变差。
5.8.2 温升过高:温升过高最明显的象征是，电流表指针超过了预定界限，变压器发热和油面上升，严重时保护装置动作，切断电器。温升过高原因有:
1.电流过大，负荷过重，超过变压器容量允许限度
Y/Y0-12连接的变压器，但三相负荷不平衡时会发生过热。变压器可能断线，如在接线时对外一相断线，则对内绕组有环流通过，将发生局部过负荷，变压器夹紧螺栓松脱，磁阻增大，无功负荷增大，在同样有功负荷时产生过流。绕组反接，造成运行时反电势不足，而产生过电流。变压器带负荷投入也会发生过电流。
2.通风不良 更多知识可关注微信公众号：AZPT991
变压器表面积尘，变压器风道阻塞，风叶片损坏，风扇电动机转速降低，环境温度升高等，是造成通风不良原因的主要原因。应针对上述各种情况分别加以处理。如果环境温度过高，应加强通风或降低变压器负荷。
3.变压器内部的损坏
如线圈损坏，短路，油质不良等。应当针对损坏情况进行修理。
(1)油面不正常:油面也由油枕上的油位指示计进行观察。正常情况下，指示计指在零位上下±25℃的范围以内。若超过此限度，即为不正常运行。
(2)油面变化的情况有两种:一种是油面升高，这主要是伴随温升的增加而产生。此时可针对温升情况加以处理。当油面高出规定的油面时，应当放油。另一种是油面降低。这就要检查是否有漏油处，如有漏油处要进行堵塞。
(3)备用的变压器，还应检查是否由于油凝固所制，这时需要让它带负荷运行，进行观察。若油面较定油面显著降低时，应当加油，且油质油温要符合标准。

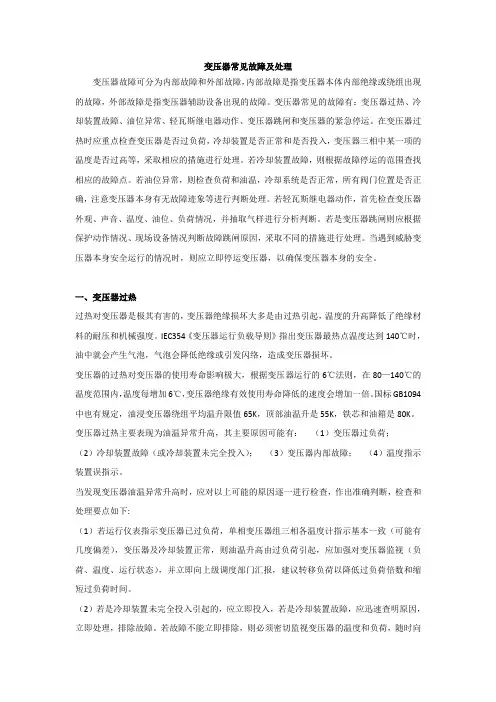

变压器常见故障及处理
变压器故障可分为内部故障和外部故障，内部故障是指变压器本体内部绝缘或绕组出现的故障，外部故障是指变压器辅助设备出现的故障。变压器常见的故障有：变压器过热、冷却装置故障、油位异常、轻瓦斯继电器动作、变压器跳闸和变压器的紧急停运。在变压器过热时应重点检查变压器是否过负荷，冷却装置是否正常和是否投入，变压器三相中某一项的温度是否过高等，采取相应的措施进行处理。若冷却装置故障，则根据故障停运的范围查找相应的故障点。若油位异常，则检查负荷和油温，冷却系统是否正常，所有阀门位置是否正确，注意变压器本身有无故障迹象等进行判断处理。若轻瓦斯继电器动作，首先检查变压器外观、声音、温度、油位、负荷情况，并抽取气样进行分析判断。若是变压器跳闸则应根据保护动作情况、现场设备情况判断故障跳闸原因，采取不同的措施进行处理。当遇到威胁变压器本身安全运行的情况时，则应立即停运变压器，以确保变压器本身的安全。
一、变压器过热
过热对变压器是极其有害的，变压器绝缘损坏大多是由过热引起，温度的升高降低了绝缘材料的耐压和机械强度。IEC354《变压器运行负载导则》指出变压器最热点温度达到140℃时，油中就会产生气泡，气泡会降低绝缘或引发闪络，造成变压器损坏。
变压器的过热对变压器的使用寿命影响极大，根据变压器运行的6℃法则，在80—140℃的温度范围内，温度每增加6℃，变压器绝缘有效使用寿命降低的速度会增加一倍。国标GB1094中也有规定，油浸变压器绕组平均温升限值65K，顶部油温升是55K，铁芯和油箱是80K。
变压器过热主要表现为油温异常升高，其主要原因可能有： （1）变压器过负荷；
（2）冷却装置故障（或冷却装置未完全投入）； （3）变压器内部故障； （4）温度指示装置误指示。
当发现变压器油温异常升高时，应对以上可能的原因逐一进行检查，作出准确判断，检查和处理要点如下:
（1）若运行仪表指示变压器已过负荷，单相变压器组三相各温度计指示基本一致（可能有几度偏差），变压器及冷却装置正常，则油温升高由过负荷引起，应加强对变压器监视（负荷、温度、运行状态），并立即向上级调度部门汇报，建议转移负荷以降低过负荷倍数和缩短过负荷时间。
干式变压器常见故障及处理
摘要：干式变压器在配电站中的使用越来越广泛，其最大的特点和优势在于运行稳定和维护方便，但长时间的使用难免产生一系列故障。因此，有必要针对不同的故障，根据其产生原因，探讨有效的处理措施。
关键词：干式变压器；故障；处理
1绝缘电阻降低
1.1故障原因
变压器原理及结构如图1所示。对于绕组变压器，通常利用环氧浇注制作而成，可以密封导体材料，绕组虽然不直接与大气接触，但若环境特别潮湿时，外表面也会受水蒸气聚集影响，会导致绝缘电阻降低，也可以是由于灰尘影响导致绝缘电阻降低。主要可分成下列几类：①高低压绕组均采用环氧树脂通过浇注制成，若绝缘电阻降低，原因可能是因为绕组的表面存在大量水蒸气或积聚了大量灰尘；②对低压绕组紧固，对其进行应用时，环氧板易吸潮，这会导致其在应用期间绝缘水平降低，这会对其性能造成不良影响。安装变压器时，铁心柱与低压绕组内部的缝隙进入了杂物，杂物的存在会降低绝缘水平。对于铁芯绝缘情况的测量利用兆欧实现，会发生绝缘降低问题，针对各项内容的分析主要从：是否有存在多点接地；检查铁心覆盖漆；用于铁心的绝缘板在实际应用期间，是否存在吸潮现象。
1.2故障处理
清洁绕组表面时，若表面存在大量水蒸气凝结，应利用干布擦干，然后通过自然风使其恢复干燥。也可以采用加热器烘干，或利用风机通风。将连接中心线断开，使用兆欧表检查确认问题所在处，再仔细完成相应查找工作，采取针对性措施完成相应的处理工作。同时，还要查找引起铁心多点接地原因，采取针对性措施对问题进行处理。
2配电房干式变压器噪声的形成
2.1变压器外壳振动
在变压器运行期间，外壳、风机、母线桥架、叠片等部件易出现振动现象。其中，外壳与风机的噪声由机械振动引起；母线流经较大数值的电流时，产生的漏磁场会引发母线振动，带动母线桥架的振动，出现噪声；变压器相邻叠片及硅钢片的接缝部位会出现漏磁现象，引发共振，导致噪声的出现。
