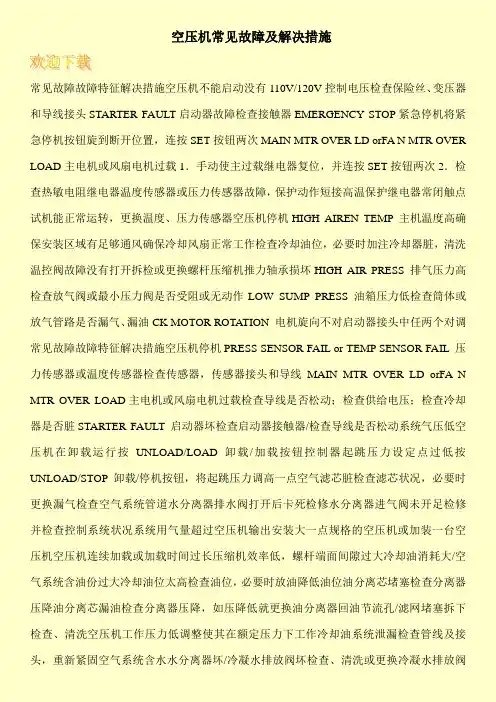

空压机常见故障及解决措施

常见故障故障特征解决措施空压机不能启动没有110V/120V控制电压检查保险丝、变压器和导线接头STARTER FAULT启动器故障检查接触器EMERGENCY STOP紧急停机将紧急停机按钮旋到断开位置，连按SET按钮两次MAIN MTR OVER LD orFA N MTR OVER

LOAD主电机或风扇电机过载1．手动使主过载继电器复位，并连按SET按钮两次2．检查热敏电阻继电器温度传感器或压力传感器故障，保护动作短接高温保护继电器常闭触点试机能正常运转，更换温度、压力传感器空压机停机HIGH AIREN TEMP 主机温度高确保安装区域有足够通风确保冷却风扇正常工作检查冷却油位，必要时加注冷却器脏，清洗温控阀故障没有打开拆检或更换螺杆压缩机推力轴承损坏HIGH AIR PRESS 排气压力高检查放气阀或最小压力阀是否受阻或无动作LOW SUMP PRESS 油箱压力低检查筒体或放气管路是否漏气、漏油CK MOTOR ROTATION 电机旋向不对启动器接头中任两个对调常见故障故障特征解决措施空压机停机PRESS SENSOR FAIL or TEMP SENSOR FAIL 压力传感器或温度传感器检查传感器，传感器接头和导线MAIN MTR OVER LD orFA N

MTR OVER LOAD主电机或风扇电机过载检查导线是否松动；检查供给电压；检查冷却器是否脏STARTER FAULT 启动器坏检查启动器接触器/检查导线是否松动系统气压低空压机在卸载运行按UNLOAD/LOAD卸载/加载按钮控制器起跳压力设定点过低按UNLOAD/STOP卸载/停机按钮，将起跳压力调高一点空气滤芯脏检查滤芯状况，必要时更换漏气检查空气系统管道水分离器排水阀打开后卡死检修水分离器进气阀未开足检修并检查控制系统状况系统用气量超过空压机输出安装大一点规格的空压机或加装一台空压机空压机连续加载或加载时间过长压缩机效率低，螺杆端面间隙过大冷却油消耗大/空气系统含油份过大冷却油位太高检查油位，必要时放油降低油位油分离芯堵塞检查分离器压降油分离芯漏油检查分离器压降，如压降低就更换油分离器回油节流孔/滤网堵塞拆下检查、清洗空压机工作压力低调整使其在额定压力下工作冷却油系统泄漏检查管线及接头，重新紧固空气系统含水水分离器坏/冷凝水排放阀坏检查、清洗或更换冷凝水排放阀

110kv 主变常见故障及处理

摘要：110kV主变压器在县级电力系统中居于核心地位。如果110kV主变压器出现故障时，就会在很大程度上影响电能的输送以及正常的变电运行，所以我们应该掌握和分析110kV主变压器常见的故障及其主要原因，提出防范解决措施，在110kV主变压器故障分析及处理的过程中起到关键作用。

关键词：110kV主变压器；故障分析；处理

1 110kV主变的常见问题

110kV主变的常见的故障基本都可以使用照色谱分析数据极性分下判定，主要的故障判定内容如下所示：

首先，主变内是否出现气体以及气体出现的原因；其次，主变是否存在较为明显的故障特征：比如过热故障、局部放电等情况；最后，要查看故障引发的具体情况，比如故障是否引发了其他问题，热点的温度第等。综合以上这些条件，分析并判定主变出现故障的原因。

在这期间应该注意：如果主变的内部确实存在过热的问题，需要马上进行跟踪观察油色谱，分析气体的各项参数做出判断，到底是否应该马上停止变压器的工作。经过色谱分析之后发现的确是过热故障之后，就需要对于变压器的内部做一次系统的检查，主要包含各个分接开关、外埠检测、线路检查等，还需要对于各个线圈是否出现故障进行排除。其中，一氧化碳和二氧化碳的含量、两者之间的比例都要密切注意，一旦检查出来变压器的故障与固体绝缘有一定的关联，那么就必须马上停止变压器的运行，进行故障处理。

根据相关规定，变压器内部的溶解气体含量都有一个确定的区间，而在变压器的正常工作中，会产生少量的一氧化碳，变压器一旦出现故障，那么内部油体中的一氧化碳就会严重超标，对于变压器而言，这是一种很危险的情况，因此一定要尽量避免这一情况。

另外，不同规格的变压器的内部油体所能容纳的一氧化碳含量也是具有很大的差异性的。例如：密封式变压器比普通变压的一氧化碳含量更高，最高能达到800uL/L。 最后，主变故障出现的原因很大程度上是因为内部油体溶解的气体含量升高，但是也有其他的原因，比如气体含量的突然变化。一般而言，气体的含量都是固定值的，就算变化，变化的量也非常的小，出现气体骤然变化很大程度上是因为出现了变压器本身存在较为严重的绝缘老化现象，因此，主变必须要密切注意绝缘材料的选择以及油体内溶解性气体的含量的变化情况。

龙源期刊网

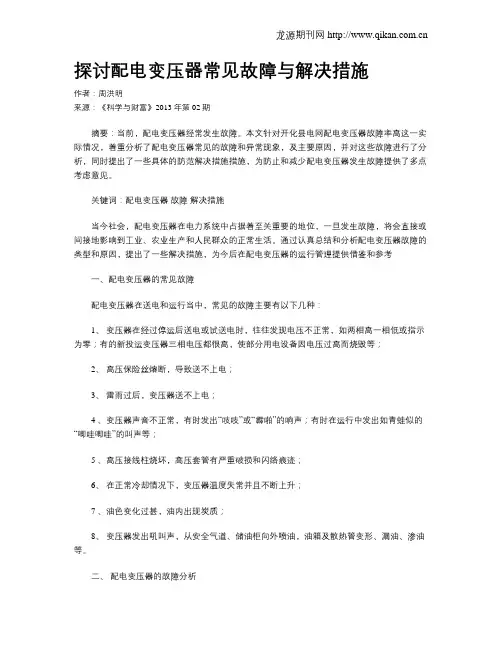

探讨配电变压器常见故障与解决措施

作者：周洪明

来源：《科学与财富》2013年第02期

摘要：当前，配电变压器经常发生故障。本文针对开化县电网配电变压器故障率高这一实际情况，着重分析了配电变压器常见的故障和异常现象，及主要原因，并对这些故障进行了分析，同时提出了一些具体的防范解决措施措施，为防止和减少配电变压器发生故障提供了多点考虑意见。

关键词：配电变压器 故障 解决措施

当今社会，配电变压器在电力系统中占据着至关重要的地位，一旦发生故障，将会直接或间接地影响到工业、农业生产和人民群众的正常生活。通过认真总结和分析配电变压器故障的类型和原因，提出了一些解决措施，为今后在配电变压器的运行管理提供借鉴和参考

一、配电变压器的常见故障

配电变压器在送电和运行当中，常见的故障主要有以下几种：

1、 变压器在经过停运后送电或试送电时，往往发现电压不正常，如两相高一相低或指示为零；有的新投运变压器三相电压都很高，使部分用电设备因电压过高而烧毁等；

2、 高压保险丝熔断，导致送不上电；

3、 雷雨过后，变压器送不上电；

4 、变压器声音不正常，有时发出“吱吱”或“霹啪”的响声；有时在运行中发出如青蛙似的“唧哇唧哇”的叫声等；

5 、高压接线柱烧坏，高压套管有严重破损和闪络痕迹；

6、 在正常冷却情况下，变压器温度失常并且不断上升；

7 、油色变化过甚，油内出现炭质；

8、 变压器发出吼叫声，从安全气道、储油柜向外喷油，油箱及散热管变形、漏油、渗油等。

二、 配电变压器的故障分析 龙源期刊网

配电变压器发生故障时，我们可以从变压器的声音来判断故障的类型，从而正确的分析出产生故障的原因，进而解决处理好故障，恢复配电变压器的正常运行。

变压器常见故障及处理分析

摘要：随着中国经济发展水平的不断提高，电力工作取得了举世瞩目的成就，国家电力安全得到了有效保障。变压器是电网的重要组成部分。正常的变压器运行是电力系统正常，可靠，稳定和经济运行的重要保障。因此，维修人员应尽可能防止并减少变压器故障，以免发生事故。

关键词：变压器；故障；故障处理

引言

电力变压器是用于传输，分配和给电力系统的主电路供电的变压器。电力变压器结构复杂，工作环境相对较差。发生故障时，它也会对电网的波动和电源的可靠性产生重大影响。因此，有必要采取措施应对具体情况。 由于变压器连续工作，因此在实际工作中会发生各种故障。严重事故不仅会损坏变压器本身，还会切断电源，并在工厂中造成一定的生产经济损失。因此，变压器的日常检查和维护在工作中起着重要的作用。最重要的是，维修人员需要学习并运用变压器发生故障时的处理方法。

1变压器主体结构简介

油浸变压器主要由变压器主体，油箱，冷却装置，出口装置和保护装置组成。变压器主体包括铁心夹，绕组，线圈和绝缘结构。油枕，油尺安全通道，呼吸装置，净油器继电器，温度测量元件等[1]。

2变压器常见的故障

2.1按故障部位分类

变压器故障按部位可分为绕组、引线、铁芯、套管、分接开关、绝缘、密封等七类故障。 （1）绕组故障。变压器绕组是形成变压器输入和输出能量的电路。除影响绕组的因素外，大多数都是由变压器本身不合格的结构和绝缘引起的。不仅绕组本身，而且电线，芯线和绝缘层也受到很大影响。

（2）引线故障。交叉是变压器内部绕组和外部布线之间的连接环节，它们的接头是通过焊接形成的，因此不良的焊接质量直接影响了引线故障的发生。如果不及时处理，导线之间的短路会导致绕组之间的短路，导线接触不良会导致导线部分烧坏，从而关闭变压器。

（3）铁芯故障。变压器磁芯是电磁能量传输和交换的主要组件之一。铁芯质量是确定变压器是否可以正常工作的重要关键。铁芯有许多多点接地故障。如果铁芯局部过热并且工作时间过长，则油纸中铁片的绝缘层将老化，并且铁芯接地线将被缠绕。因此，应定期测试变压器铁心的绝缘电阻。如果绝缘电阻低于标准值，则必须及时更换螺栓套和绝缘垫，或者必须重新绝缘损坏的硅钢板。
