对讲机及其天线的原理详解

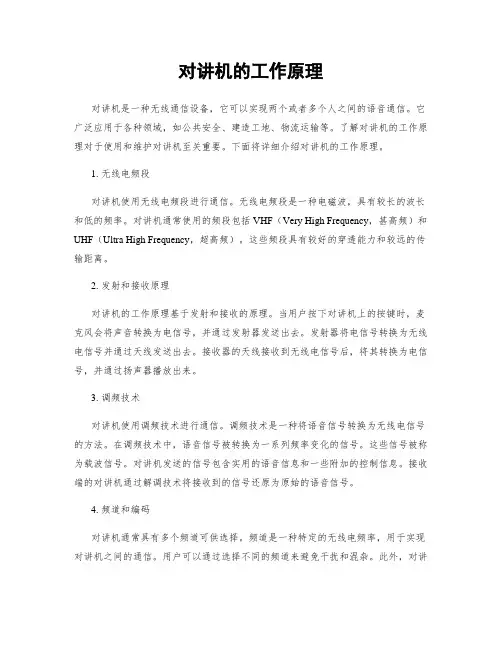

对讲机的工作原理对讲机是一种无线通信设备，它可以实现两个或者多个人之间的语音通信。

它广泛应用于各种领域，如公共安全、建造工地、物流运输等。

了解对讲机的工作原理对于使用和维护对讲机至关重要。

下面将详细介绍对讲机的工作原理。

1. 无线电频段对讲机使用无线电频段进行通信。

无线电频段是一种电磁波，具有较长的波长和低的频率。

对讲机通常使用的频段包括VHF（Very High Frequency，甚高频）和UHF（Ultra High Frequency，超高频）。

这些频段具有较好的穿透能力和较远的传输距离。

2. 发射和接收原理对讲机的工作原理基于发射和接收的原理。

当用户按下对讲机上的按键时，麦克风会将声音转换为电信号，并通过发射器发送出去。

发射器将电信号转换为无线电信号并通过天线发送出去。

接收器的天线接收到无线电信号后，将其转换为电信号，并通过扬声器播放出来。

3. 调频技术对讲机使用调频技术进行通信。

调频技术是一种将语音信号转换为无线电信号的方法。

在调频技术中，语音信号被转换为一系列频率变化的信号。

这些信号被称为载波信号。

对讲机发送的信号包含实用的语音信息和一些附加的控制信息。

接收端的对讲机通过解调技术将接收到的信号还原为原始的语音信号。

4. 频道和编码对讲机通常具有多个频道可供选择。

频道是一种特定的无线电频率，用于实现对讲机之间的通信。

用户可以通过选择不同的频道来避免干扰和混杂。

此外，对讲机还可以使用编码技术来增加通信的安全性。

编码技术将语音信号转换为一种特定的编码格式，惟独具有相同编码的对讲机才干正确解码并听到语音信息。

5. 信道扫描和呼叫功能为了提高对讲机的效率和便利性，许多对讲机具有信道扫描和呼叫功能。

信道扫描功能可以自动搜索当前可用的频道，并在发现有信号的频道时停留在该频道上。

这样可以方便用户及时接收到其他对讲机的通信。

呼叫功能允许用户通过按下特定的按键向其他对讲机发送呼叫信号，以便开始通信。

6. 功率和天线对讲机的工作距离与其发射功率和天线性能有关。

对讲机的工作原理一、引言对讲机是一种便携式的通信设备，广泛应用于警察、消防员、工地工人等需要临时通信的场合。

了解对讲机的工作原理对于使用者和维修人员来说都是非常重要的。

本文将详细介绍对讲机的工作原理，包括无线电通信原理、频率调制、解调、信道选择以及音频处理等方面的内容。

二、无线电通信原理对讲机的工作原理基于无线电通信技术。

无线电通信是利用无线电波进行信息传输的一种方式。

对讲机通过内置的天线发射和接收无线电信号，实现双向通信。

其基本原理如下：1. 发射：对讲机内置的麦克风将声音转换成电信号，经过音频处理后，通过调制电路将电信号转换成无线电信号。

无线电信号经过功率放大器放大后，通过天线发射出去。

2. 接收：对讲机的天线接收到其他对讲机发射的无线电信号后，经过放大器放大后，通过解调电路将无线电信号转换成电信号。

电信号经过音频处理后，通过扬声器转换成声音。

三、频率调制频率调制是对讲机中的一个重要环节，它决定了无线电信号的频率范围和带宽。

常见的频率调制方式有调幅（AM）和调频（FM）两种。

1. 调幅（AM）：调幅是通过改变无线电信号的振幅来传输信息的一种调制方式。

对讲机中使用的调幅方式可以实现较长的通信距离，但抗干扰能力较差。

2. 调频（FM）：调频是通过改变无线电信号的频率来传输信息的一种调制方式。

对讲机中使用的调频方式抗干扰能力较强，通信质量较好，但通信距离相对较短。

四、解调解调是将接收到的无线电信号转换成原始信号的过程。

对讲机中的解调过程主要包括两个步骤：检测和放大。

1. 检测：对讲机接收到的无线电信号经过检测电路，将其转换成包含原始信号的振荡信号。

2. 放大：经过检测后的振荡信号通过放大电路放大，以便后续的音频处理。

五、信道选择对讲机通常具有多个信道可供选择，用于避免不同对讲机之间的干扰。

信道选择是通过改变对讲机的接收和发射频率来实现的。

在选择信道时，需要确保与其他对讲机的频率不冲突，以获得良好的通信质量。

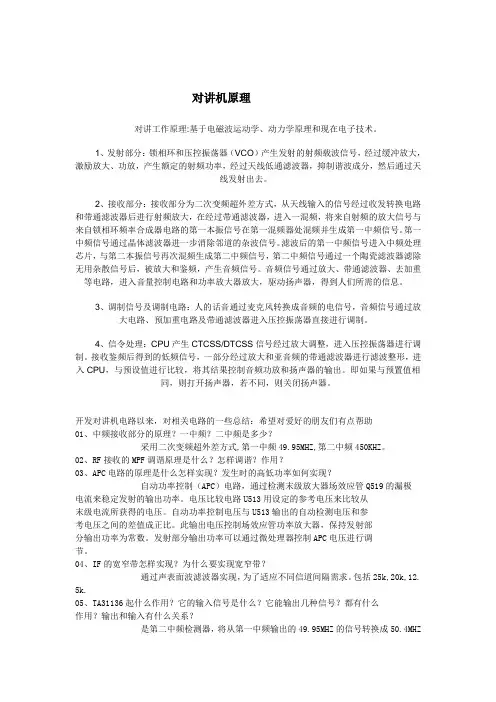

对讲机原理对讲工作原理:基于电磁波运动学、动力学原理和现在电子技术。

1、发射部分：锁相环和压控振荡器（VCO）产生发射的射频载波信号，经过缓冲放大，激励放大、功放，产生额定的射频功率，经过天线低通滤波器，抑制谐波成分，然后通过天线发射出去。

2、接收部分：接收部分为二次变频超外差方式，从天线输入的信号经过收发转换电路和带通滤波器后进行射频放大，在经过带通滤波器，进入一混频，将来自射频的放大信号与来自锁相环频率合成器电路的第一本振信号在第一混频器处混频并生成第一中频信号。

第一中频信号通过晶体滤波器进一步消除邻道的杂波信号。

滤波后的第一中频信号进入中频处理芯片，与第二本振信号再次混频生成第二中频信号，第二中频信号通过一个陶瓷滤波器滤除无用杂散信号后，被放大和鉴频，产生音频信号。

音频信号通过放大、带通滤波器、去加重等电路，进入音量控制电路和功率放大器放大，驱动扬声器，得到人们所需的信息。

3、调制信号及调制电路：人的话音通过麦克风转换成音频的电信号，音频信号通过放大电路、预加重电路及带通滤波器进入压控振荡器直接进行调制。

4、信令处理：CPU产生CTCSS/DTCSS信号经过放大调整，进入压控振荡器进行调制。

接收鉴频后得到的低频信号，一部分经过放大和亚音频的带通滤波器进行滤波整形，进入CPU，与预设值进行比较，将其结果控制音频功放和扬声器的输出。

即如果与预置值相同，则打开扬声器，若不同，则关闭扬声器。

开发对讲机电路以来，对相关电路的一些总结：希望对爱好的朋友们有点帮助01、中频接收部分的原理？一中频？二中频是多少？采用二次变频超外差方式,第一中频49.95MHZ,第二中频450KHZ。

02、RF接收的MPF调谐原理是什么？怎样调谐？作用？03、APC电路的原理是什么怎样实现？发生时的高低功率如何实现？自动功率控制（APC）电路，通过检测末级放大器场效应管Q519的漏极电流来稳定发射的输出功率。

电压比较电路U513用设定的参考电压来比较从末级电流所获得的电压。

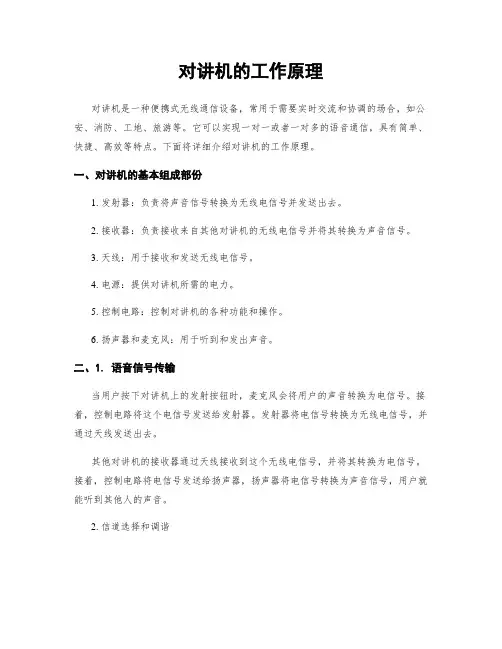

对讲机的工作原理对讲机是一种便携式无线通信设备，常用于需要实时交流和协调的场合，如公安、消防、工地、旅游等。

它可以实现一对一或者一对多的语音通信，具有简单、快捷、高效等特点。

下面将详细介绍对讲机的工作原理。

一、对讲机的基本组成部份1. 发射器：负责将声音信号转换为无线电信号并发送出去。

2. 接收器：负责接收来自其他对讲机的无线电信号并将其转换为声音信号。

3. 天线：用于接收和发送无线电信号。

4. 电源：提供对讲机所需的电力。

5. 控制电路：控制对讲机的各种功能和操作。

6. 扬声器和麦克风：用于听到和发出声音。

二、1. 语音信号传输当用户按下对讲机上的发射按钮时，麦克风会将用户的声音转换为电信号。

接着，控制电路将这个电信号发送给发射器。

发射器将电信号转换为无线电信号，并通过天线发送出去。

其他对讲机的接收器通过天线接收到这个无线电信号，并将其转换为电信号。

接着，控制电路将电信号发送给扬声器，扬声器将电信号转换为声音信号，用户就能听到其他人的声音。

2. 信道选择和调谐对讲机通常有多个信道可供选择。

用户可以根据需要选择不同的信道，以避免干扰和交叉通信。

控制电路负责选择和设置信道，并将信道信息发送给发射器和接收器。

对讲机还可以通过调谐功能进行频率调整，以确保发送和接收的信号频率一致，以便正常通信。

3. 电源供应对讲机通常使用可充电电池作为电源。

电池可以通过对讲机上的充电插口进行充电。

控制电路负责监测电池电量，并在电量低时发出警告信号。

用户可以根据需要更换电池或者充电。

4. 信号传输距离对讲机的信号传输距离受多种因素影响，如天线高度、环境障碍物、天气状况等。

通常情况下，对讲机的信号传输距离在几公里到几十公里之间。

5. 附加功能现代对讲机通常具有一些附加功能，以提高其实用性和便利性。

例如，一些对讲机具有GPS定位功能，可以实时追踪对讲机的位置。

此外，一些对讲机还具有防水、防尘、抗震等特性，以适应不同的使用环境。

对讲机的工作原理一、引言对讲机是一种无线通信设备，广泛应用于各个行业和领域，如公安、交通、工地等。

了解对讲机的工作原理对于使用和维护对讲机至关重要。

本文将详细介绍对讲机的工作原理，包括基本原理、信号传输、调制解调和功率控制等方面的内容。

二、基本原理对讲机的工作原理基于无线电通信技术。

它由发射机和接收机两部份组成。

发射机负责将声音信号转换为无线电信号并发送出去，接收机则接收并解码无线电信号，将其转换为声音信号。

三、信号传输1. 发射机端：对讲机的麦克风会将声音信号转换为电信号。

然后，通过调制电路，将电信号转换为高频无线电信号。

调制过程普通采用频率调制（FM）或者幅度调制（AM）技术。

2. 信道传输：无线电信号通过天线发射出去，传输到接收机所在的区域。

在传输过程中，信号可能会受到干扰和衰减，因此需要采用合适的调制技术和天线设计来保证信号的传输质量。

3. 接收机端：接收机的天线接收到信号后，信号经过放大、滤波等处理，然后通过解调电路将其还原为原始的声音信号。

四、调制解调1. 频率调制（FM）：频率调制是对讲机中最常用的调制技术之一。

在频率调制中，声音信号会改变载波信号的频率。

当声音信号的振幅变化时，载波信号的频率也会相应变化。

这样，接收机通过检测频率变化来还原声音信号。

2. 幅度调制（AM）：幅度调制也是对讲机中常用的调制技术之一。

在幅度调制中，声音信号会改变载波信号的振幅。

当声音信号的振幅变化时，载波信号的振幅也会相应变化。

这样，接收机通过检测振幅变化来还原声音信号。

五、功率控制对讲机中的功率控制是为了保证信号的传输距离和质量。

功率控制普通分为两种模式：固定功率和自适应功率。

1. 固定功率：对讲机在发送信号时使用固定的功率。

这种模式适合于通信距离较短、环境变化较小的情况。

2. 自适应功率：对讲机根据环境变化自动调整发送功率。

当通信距离变远或者环境噪声增加时，对讲机会自动增加发送功率，以保证信号的传输质量。

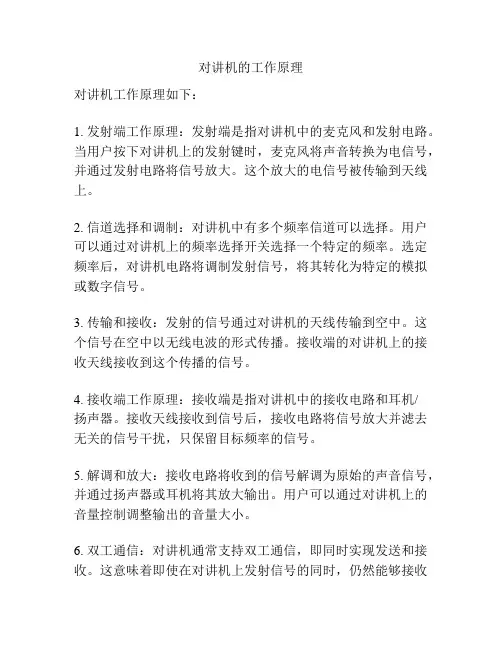

对讲机的工作原理
对讲机工作原理如下：
1. 发射端工作原理：发射端是指对讲机中的麦克风和发射电路。

当用户按下对讲机上的发射键时，麦克风将声音转换为电信号，并通过发射电路将信号放大。

这个放大的电信号被传输到天线上。

2. 信道选择和调制：对讲机中有多个频率信道可以选择。

用户可以通过对讲机上的频率选择开关选择一个特定的频率。

选定频率后，对讲机电路将调制发射信号，将其转化为特定的模拟或数字信号。

3. 传输和接收：发射的信号通过对讲机的天线传输到空中。

这个信号在空中以无线电波的形式传播。

接收端的对讲机上的接收天线接收到这个传播的信号。

4. 接收端工作原理：接收端是指对讲机中的接收电路和耳机/
扬声器。

接收天线接收到信号后，接收电路将信号放大并滤去无关的信号干扰，只保留目标频率的信号。

5. 解调和放大：接收电路将收到的信号解调为原始的声音信号，并通过扬声器或耳机将其放大输出。

用户可以通过对讲机上的音量控制调整输出的音量大小。

6. 双工通信：对讲机通常支持双工通信，即同时实现发送和接收。

这意味着即使在对讲机上发射信号的同时，仍然能够接收
其他人的信号。

通过以上的工作原理，对讲机可以实现用户之间的无线通信，使人们在需要远距离交流或协作时更加便捷。

对讲机的工作原理对讲机是一种便携式通讯设备，常用于个人或团队间的短距离通讯。

它可以在没有网络或移动信号的情况下进行通讯，因此在野外、建筑工地、安保等场合得到广泛应用。

本文将介绍对讲机的工作原理及其技术特点。

一、对讲机的基本原理对讲机的基本原理是采用无线电波进行通讯。

对讲机发射机将音频信号转换成无线电信号，通过天线发射出去。

接收机则接收到对方发射机发出的无线电信号，并将其转换成声音信号，通过扬声器播放出来。

这样就实现了双向通讯。

对讲机的无线电波频段通常为400-470MHz，这是一种UHF（Ultra High Frequency，超高频）频段。

UHF频段的特点是穿透力较差，但信号稳定，适合在城市等复杂环境中使用。

对讲机的信道数通常为16个，这意味着可以与16个不同的对讲机进行通讯。

二、对讲机的技术特点1. 轻便便携对讲机的最大特点是轻便便携，可以随身携带。

对于需要频繁移动的人员或团队，对讲机是一种非常方便的通讯设备。

2. 防水防尘对讲机通常具有防水防尘的能力，可以在恶劣的天气或环境下使用。

这使得对讲机在野外、建筑工地等场合得到广泛应用。

3. 群组通讯对讲机可以实现群组通讯，即多个对讲机同时进行通讯。

这使得团队协作更加高效，可以在不同位置的人员之间快速传递信息。

4. 无需网络对讲机不需要网络或移动信号支持，可以在没有信号的地方进行通讯。

这使得对讲机在一些偏远地区或紧急情况下得到广泛应用。

5. 低功耗对讲机的功耗通常较低，可以使用长时间。

对于需要长时间使用的人员或团队，对讲机是一种非常实用的通讯设备。

三、对讲机的应用领域对讲机在以下领域得到广泛应用：1. 建筑工地建筑工地是一个复杂的环境，需要不同部门之间的协作。

对讲机可以实现不同部门之间的快速通讯，提高工作效率。

2. 安保安保人员需要随时保持联络，以应对突发情况。

对讲机可以实现安保人员之间的即时通讯，提高安保效率。

3. 野外探险野外探险需要在没有信号的地方进行通讯。

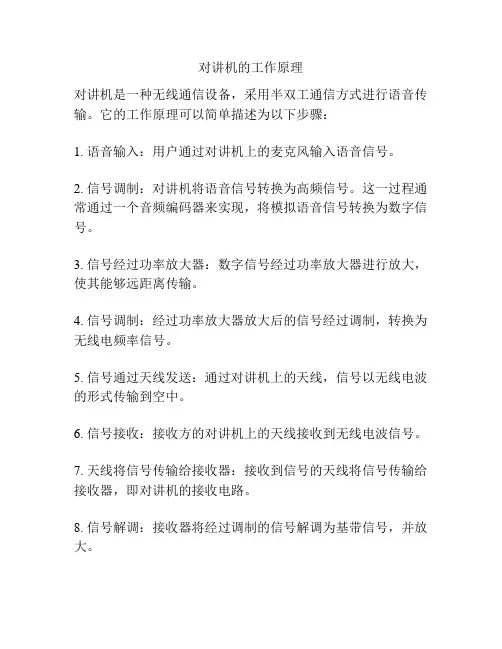

对讲机的工作原理
对讲机是一种无线通信设备，采用半双工通信方式进行语音传输。

它的工作原理可以简单描述为以下步骤：
1. 语音输入：用户通过对讲机上的麦克风输入语音信号。

2. 信号调制：对讲机将语音信号转换为高频信号。

这一过程通常通过一个音频编码器来实现，将模拟语音信号转换为数字信号。

3. 信号经过功率放大器：数字信号经过功率放大器进行放大，使其能够远距离传输。

4. 信号调制：经过功率放大器放大后的信号经过调制，转换为无线电频率信号。

5. 信号通过天线发送：通过对讲机上的天线，信号以无线电波的形式传输到空中。

6. 信号接收：接收方的对讲机上的天线接收到无线电波信号。

7. 天线将信号传输给接收器：接收到信号的天线将信号传输给接收器，即对讲机的接收电路。

8. 信号解调：接收器将经过调制的信号解调为基带信号，并放大。

9. 信号通过扬声器输出：基带信号经过放大后，通过对讲机上的扬声器输出为可听的语音信号。

以上就是对讲机的简单工作原理。

通过这种方式，用户可以实现通信，进行语音对话。

对讲机天线的设计原理对讲机天线的设计原理是基于电磁波辐射和接收原理的基础上进行的。

天线属于无线通信设备的重要部分，其主要作用是将电磁波转化为电信号或者将电信号转化为电磁波，以实现对讲机之间的信号传输。

天线的设计原理包括天线的尺寸、材料、形状以及电路参数等多个方面。

首先，天线的尺寸对其性能有着重要影响。

天线的长度、宽度和高度等与接收或辐射电磁波的波长有关。

通常，天线的长度应等于或接近电磁波的半波长，这样可以最大程度地增强辐射或接收效果。

其次，天线的材料也是影响天线设计的重要因素。

常用的天线材料包括金属、陶瓷、塑料等，其选择取决于天线的工作频率、耐久性要求以及成本等因素。

在设计天线时，需要选择合适的材料来提高天线的性能，例如提高辐射效果、减小回波损耗等。

此外，天线的形状也对其性能有重要影响。

常见的天线形状有针状、螺旋状、平面状等，每种形状都有其特定的工作频率范围和辐射特性。

选择合适的天线形状可以提高天线的辐射或接收效果，并满足特定的通信需求。

在天线的设计中，还需要考虑电路参数，如阻抗匹配和增益等。

阻抗匹配是指天线与无线电电路之间的匹配程度，通过合理设计天线的输入输出阻抗可以实现最大功率传输。

天线的增益表示其对信号的放大能力，增益越高，能够获取或发送的信号强度就越大。

值得注意的是，天线的设计原理还要结合具体的通信需求。

对于不同频段的通信，需要选用适合该频段的天线设计方案。

同时，天线的性能也受到环境和位置的影响，如建筑物、大气层、障碍物等都会对天线的辐射和接收效果产生影响。

综上所述，对讲机天线的设计原理是基于电磁波辐射和接收原理，通过合理的尺寸、材料、形状和电路参数的选择，以实现对讲机之间的信号传输。

这些设计原理不仅考虑天线的性能参数，还需结合通信需求和环境因素进行综合考虑。

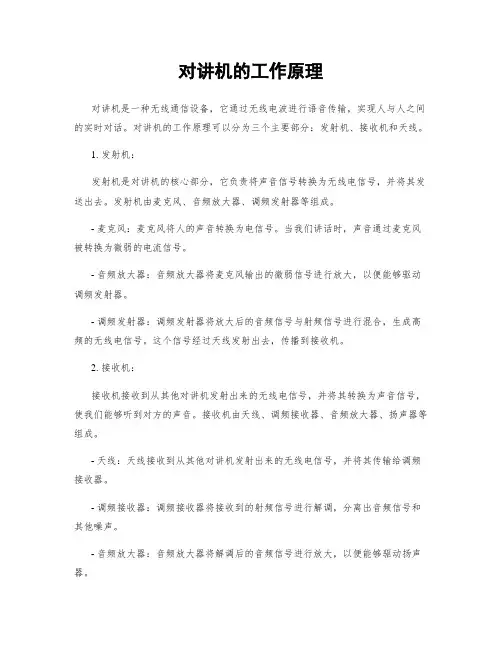

对讲机的工作原理对讲机是一种无线通信设备，它通过无线电波进行语音传输，实现人与人之间的实时对话。

对讲机的工作原理可以分为三个主要部分：发射机、接收机和天线。

1. 发射机：发射机是对讲机的核心部分，它负责将声音信号转换为无线电信号，并将其发送出去。

发射机由麦克风、音频放大器、调频发射器等组成。

- 麦克风：麦克风将人的声音转换为电信号。

当我们讲话时，声音通过麦克风被转换为微弱的电流信号。

- 音频放大器：音频放大器将麦克风输出的微弱信号进行放大，以便能够驱动调频发射器。

- 调频发射器：调频发射器将放大后的音频信号与射频信号进行混合，生成高频的无线电信号。

这个信号经过天线发射出去，传播到接收机。

2. 接收机：接收机接收到从其他对讲机发射出来的无线电信号，并将其转换为声音信号，使我们能够听到对方的声音。

接收机由天线、调频接收器、音频放大器、扬声器等组成。

- 天线：天线接收到从其他对讲机发射出来的无线电信号，并将其传输给调频接收器。

- 调频接收器：调频接收器将接收到的射频信号进行解调，分离出音频信号和其他噪声。

- 音频放大器：音频放大器将解调后的音频信号进行放大，以便能够驱动扬声器。

- 扬声器：扬声器将放大后的音频信号转换为声音，使我们能够听到对方的话语。

3. 天线：天线是对讲机的重要组成部分，它负责接收和发射无线电信号。

天线通过接收和发射无线电波来实现对讲机之间的通信。

- 发射天线：发射天线将发射机产生的无线电信号转换为无线电波，并将其发射出去。

发射天线的设计和特性会影响对讲机的发射距离和信号质量。

- 接收天线：接收天线接收其他对讲机发射出来的无线电波，并将其转换为电信号，传输给接收机进行解调和放大。

总结：对讲机的工作原理是通过发射机将声音信号转换为无线电信号，并通过天线发射出去，接收机则负责接收其他对讲机发射的无线电信号，并将其转换为声音信号。

通过这种方式，对讲机实现了人与人之间的实时对话。

发射机、接收机和天线是对讲机的三个主要部分，它们各自承担着不同的功能，共同协作完成对讲机的工作。

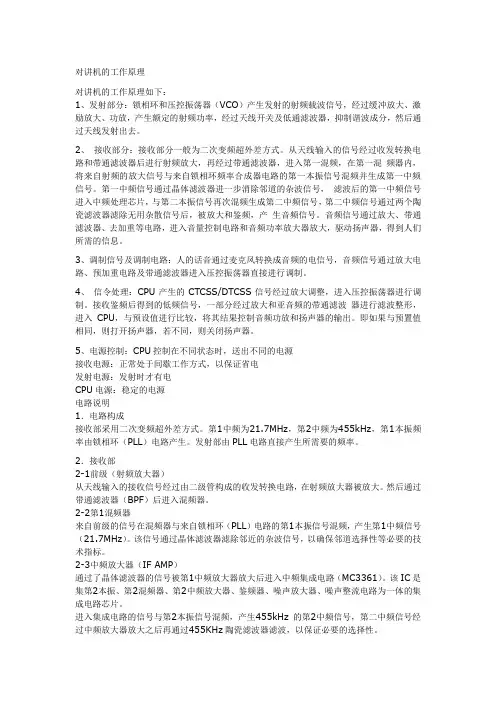

对讲机的工作原理对讲机的工作原理如下：1、发射部分：锁相环和压控振荡器（VCO）产生发射的射频载波信号，经过缓冲放大、激励放大、功放，产生额定的射频功率，经过天线开关及低通滤波器，抑制谐波成分，然后通过天线发射出去。

2、接收部分：接收部分一般为二次变频超外差方式。

从天线输入的信号经过收发转换电路和带通滤波器后进行射频放大，再经过带通滤波器，进入第一混频，在第一混频器内，将来自射频的放大信号与来自锁相环频率合成器电路的第一本振信号混频并生成第一中频信号。

第一中频信号通过晶体滤波器进一步消除邻道的杂波信号，滤波后的第一中频信号进入中频处理芯片，与第二本振信号再次混频生成第二中频信号，第二中频信号通过两个陶瓷滤波器滤除无用杂散信号后，被放大和鉴频，产生音频信号。

音频信号通过放大、带通滤波器、去加重等电路，进入音量控制电路和音频功率放大器放大，驱动扬声器，得到人们所需的信息。

3、调制信号及调制电路：人的话音通过麦克风转换成音频的电信号，音频信号通过放大电路、预加重电路及带通滤波器进入压控振荡器直接进行调制。

4、信令处理：CPU产生的CTCSS/DTCSS信号经过放大调整，进入压控振荡器进行调制。

接收鉴频后得到的低频信号，一部分经过放大和亚音频的带通滤波器进行滤波整形，进入CPU，与预设值进行比较，将其结果控制音频功放和扬声器的输出。

即如果与预置值相同，则打开扬声器，若不同，则关闭扬声器。

5、电源控制：CPU控制在不同状态时，送出不同的电源接收电源：正常处于间歇工作方式，以保证省电发射电源：发射时才有电CPU电源：稳定的电源电路说明1．电路构成接收部采用二次变频超外差方式。

第1中频为21.7MHz，第2中频为455kHz，第1本振频率由锁相环（PLL）电路产生。

发射部由PLL电路直接产生所需要的频率。

2．接收部2-1前级（射频放大器）从天线输入的接收信号经过由二级管构成的收发转换电路，在射频放大器被放大。

对讲机天线的原理
对讲机天线的原理可以简述为：天线是对讲机接收和发送无线电信号的关键部件。

它利用电流在导体中产生的电磁场来辐射和接收无线电波，实现与其他对讲机之间的通信。

天线原理的核心是霍尔茨(Hertz)天线原理，该原理是由德国物理学家海因里希·鲁道夫·赫兹于19世纪末发现的。

根据该原理，当高频电流通过天线时，天线会在周围空间中产生电磁场，并将电磁场以电磁波的形式辐射出去。

对讲机天线通常采用的是半波长天线，即天线长度约等于传输的无线电波的一半波长。

半波长天线的长度与信号频率相关，因此对讲机天线通常设计为可伸缩或可调节长度的，以适应不同频率的信号传输。

半波长天线的长度选择合适，可以实现最佳的无线电波辐射和接收效果。

当对讲机发送信号时，电流会通过天线，产生电磁场并将其辐射出去；而当接收信号时，天线会接收到周围空间中的无线电波，并将其转化为电流信号，供对讲机接收和处理。

总之，对讲机天线利用电流在导体中产生的电磁场来辐射和接收无线电波，实现无线通信。

半波长天线是常用的天线类型，通过选择合适的长度可以实现最佳的辐射和接收效果。

对讲机的工作原理对讲机是一种无线通信设备，它能够实现两个或者多个人之间的语音通信。

它在各种场合中被广泛应用，如警察、消防员、建造工人、旅行者等需要进行远距离通信的人员。

对讲机的工作原理可以简单地分为三个主要部份：发射机、接收机和天线。

1. 发射机：发射机是对讲机的核心部份，它负责将声音信号转换为无线电信号并发送出去。

当用户按下对讲机上的按键时，麦克风会将声音转换为电信号，并通过调制器将其转换为适合无线传输的频率。

然后，发射机将这个频率的信号放大，并通过天线发送出去。

2. 接收机：接收机是对讲机的另一个重要组成部份，它负责接收其他对讲机发送的信号。

接收机的天线接收到无线信号后，将其放大并通过解调器进行解调。

解调器将无线信号转换为声音信号，并通过扬声器输出给用户。

3. 天线：天线是对讲机中的一个关键组件，它负责接收和发送无线信号。

天线通过电磁场与周围的空气进行相互作用，将电信号转换为无线信号并发送出去，同时也能接收到其他对讲机发送的信号。

对讲机的工作原理基于无线电通信技术。

当用户按下对讲机上的按键时，发射机将声音转换为无线电信号并通过天线发送出去。

其他对讲机的接收机接收到这个信号后，通过解调器将其转换为声音信号，并通过扬声器输出给用户。

这种双向通信的方式使得用户能够实时进行语音交流。

此外，对讲机还具有一些其他的功能，如频道选择、音量调节、通话距离控制等。

这些功能可以通过对讲机上的按键或者控制面板来实现。

总结：对讲机的工作原理是基于无线电通信技术的。

它包括发射机、接收机和天线三个主要部份。

发射机将声音信号转换为无线电信号并发送出去，接收机接收到其他对讲机发送的信号并将其转换为声音信号，天线负责接收和发送无线信号。

通过对讲机，用户可以实现远距离的双向语音通信。

对讲机的工作原理对讲机是一种便携式无线通信设备，可以实现双向语音通信。

它的工作原理基于无线电通信技术，主要包括信号传输、调制解调、频率选择和功率控制等方面。

1. 信号传输对讲机使用的是无线电频率进行信号传输。

无线电波是一种电磁波，可以通过空气传播。

对讲机将声音信号转化为电信号，然后通过天线发射出去。

接收方的对讲机通过天线接收到无线电波，并将其转化为声音信号。

2. 调制解调在信号传输过程中，对讲机需要对信号进行调制和解调。

调制是将声音信号转化为适合传输的无线电信号的过程，解调则是将接收到的无线电信号转化为声音信号的过程。

常见的调制方式有频率调制（FM）和幅度调制（AM）。

3. 频率选择对讲机使用的频率范围在无线电频谱中的特定区域内，这些频率是经过国际和国内协调的。

不同的频率可以用于不同的通信需求，例如城市通信、山区通信等。

对讲机可以通过频率选择来与其他对讲机进行通信。

4. 功率控制对讲机的功率控制是为了确保通信质量和节省电池能量。

功率控制可以根据通信距离和环境条件进行调整。

在长距离通信时，可以选择较高的功率以增强信号的传输能力。

而在短距离通信或干扰较小的环境中，可以选择较低的功率以节省电池能量。

5. 通信协议对讲机通常使用特定的通信协议进行数据传输。

这些协议定义了通信的格式、数据包结构、错误检测和纠正等。

常见的对讲机通信协议有数字对讲机（DMR）、模拟对讲机（Analog）和数字增强通信系统（DPMR）等。

6. 附加功能现代对讲机通常具有一些附加功能，以满足不同的需求。

例如，对讲机可以具备GPS定位功能，以便在需要时能够追踪和定位通信方的位置。

此外，对讲机还可以具备紧急呼叫功能、组呼功能、静噪功能等，以提供更便捷和安全的通信体验。

总结：对讲机的工作原理基于无线电通信技术，通过信号传输、调制解调、频率选择和功率控制等步骤，实现双向语音通信。

它的工作原理简单而可靠，使得对讲机成为许多行业和场景中必不可少的通信工具。

对讲机天线原理对讲机的天线是将无线电信号从设备中发送或接收的装置。

它是无线电通信中至关重要的组成部分，负责将电磁能量转化为电磁波，并将其传输到空气介质中，从而实现无线通信。

天线的工作原理基于以下几个基本概念和物理原理。

1. 电磁辐射天线利用电流或电压的变化在空间中产生变化的电磁场。

这个变化的电磁场随着天线结构的几何形状和尺寸的不同而变化，从而使得电磁波呈现不同的辐射特性。

2. Maxwell方程组天线原理基于麦克斯韦方程组，其中包括四个方程：高斯定律、法拉第电磁感应定律、安培环路定律和法拉第电磁感应定律。

这些方程描述了电磁场如何与电流、电荷和磁场相互作用，通过这些方程可以计算出电磁场的辐射特性。

3. 半波长原理对讲机天线一般以半波长作为其物理尺寸。

半波长原理是基于天线尺寸与辐射频率之间的关系。

半波长即是电磁波的波长的一半，通过选择合适长度的天线，可以使得天线辐射的电磁波与无线电信号的频率匹配，从而实现高效率的辐射。

4. 辐射模式天线的辐射模式是指天线辐射电磁波的方向性和形状。

常见的辐射模式有全向辐射、定向辐射和扇形辐射模式。

全向辐射天线均匀地向周围的各个方向辐射电磁波；定向辐射天线将辐射方向限制在一个特定的方向上，用于加强信号的传输和接收距离；扇形辐射天线在一个平面上辐射信号，适用于需要在特定区域内进行通信的场景。

5. 驻波比驻波比是指天线系统中反射电磁波和传播电磁波之间的干涉现象。

在天线系统中，当信号传输或接收时，一部分电磁波将被天线吸收，一部分则会被反射回来。

如果天线系统的特性与信号的特性不匹配，就会导致反射波增强，形成驻波，在天线系统中产生失真和反射。

驻波比越低，表示天线系统效率越高。

总结起来，对讲机天线的原理基于电磁辐射、Maxwell方程组、半波长原理、辐射模式和驻波比等物理原理。

通过合理设计和选择天线的几何尺寸和结构，可以实现对无线电信号的高效辐射和接收，保证通信质量和距离的要求。

工作原理对讲机发射与接收模块1.发射模块通过扬声器把话音变成电信号之后，再通过电容器C17耦合到Q2、Q3、Q4、Q5和相关电阻电容等组成低频放大电路放大后，经耦合可调电感的中心抽头将信号加到振荡管Q1进行信号调制，使该管的bc结电容随着话音信号的改变而改变，而该管的bc结电容是并联在T1次级两端的，所以振荡电路的频率也随之变化，从而实现了调制的功能，并将已调波经T1及L1从天线发射出去。

通过天线发射出模块原理图如图2-2所示。

图2-2对讲机发射模块原理2.接收模块天线收到的信号，经过匹配电感L1，由三极管Q1、耦合电感T1、电容C4、C2组成的检波电路进行检波，检波后的信号经T1次级线圈耦合到放大电路部分，最后由C17耦合推动扬声器发声。

经过旁路耦合电容滤除无用杂散信号后，被放大，产生音频信号。

经过音频放大器放大，驱动扬声器，得到人们所需的信息。

接收模块原理图如2-3所示。

图2-3对讲机接收模块原理对讲机放大模块由电容器C17耦合到Q2、Q3、Q4、Q5和相关电阻电容等组成低频放大放大电路(推挽和低放电路)，放大电路如图2-4所示。

图2-4对讲机放大电路模块对讲机工作原理与电路原理图原理：三极管Q1和耦合可调电感线圈T1、电容器C4、C2等组成振荡电路，产生频率约为49.8MHz的载频信号。

Q2、Q3、Q4、Q5和相关电阻电容等组成低频放大电路。

扬声器SPK1兼作话筒使用。

原理图如图2-5所示。

1.电路工作在接收状态时：将收／发转换开关置于“接收”位置(默认状态为接收)，从天线ANT1接收到的信号经天线匹配电感L1再经可调耦合电感线圈T 1电容器C4、C2及T1次级线圈等组成的检波电路进行检波。

检波后的音频信号，经T1次级线圈中心抽头耦合到低频放大器的输入端，经放大后由电容器C17耦合推动扬声器SPK1发声。

2.电路工作在发信状态时：S2收／发转换开关按下置于“发信”位置，由扬声器将话音变成电信号后由电容器C17耦合到Q2、Q3、Q4、Q5和相关电阻电容等组成低频放大电路放大后，经耦合可调电感的中心抽头将信号加到振荡管Q1进行信号调制，使该管的bc结电容随着话音信号的变化而变化，而该管的bc结电容是并联在T1次级两端的，所以振荡电路的频率也随之变化，实现了调制的功能，并将已调波经T1及L1从天线发射出去。

对讲机原理电路图讲解
讲解：
对讲机是一种用于无线通信的便携式设备，主要由发射器和接收器两部分组成。

下面将详细讲解对讲机的原理和电路图。

首先是对讲机的原理。

对讲机的发射器主要由麦克风、调制电路和射频电路组成。

麦克风用于将声音信号转换为电信号，然后经过调制电路进行调制，将语音信号转换为射频信号。

射频信号经过射频电路放大后，进入天线进行发射。

对讲机的接收器主要由天线、接收放大器、解调电路和扬声器组成。

天线接收到发射器发出的射频信号后，送入接收放大器进行放大。

放大后的信号经过解调电路进行解调，将射频信号转换为语音信号。

解调后的语音信号通过扬声器输出，使得用户能够听到对方说话的声音。

接下来是对讲机的电路图。

对讲机的发射器电路图主要包括麦克风、调制电路和射频电路。

麦克风连接到调制电路的输入端，调制电路的输出端连接到射频电路的输入端。

射频电路的输出端连接到天线，用于发射射频信号。

对讲机的接收器电路图主要包括天线、接收放大器、解调电路和扬声器。

天线连接到接收放大器的输入端，接收放大器的输出端连接到解调电路的输入端。

解调电路的输出端连接到扬声器，用于输出解调后的语音信号。

需要注意的是，发射器和接收器之间需要进行频率的配对，以
确保发送和接收的信号在相同的频率上进行传输。

同时，对讲机通信过程中需要遵循一定的通信协议和频率管理规定，以确保通信的顺利进行。

以上就是对对讲机原理和电路图的讲解，希望能对您有所帮助。

对讲机的工作原理对讲机是一种便携式无线通信设备，广泛应用于各种领域，如公共安全、建筑工地、旅游导游等。

它通过无线电频率进行通信，实现人与人之间的语音交流。

下面将详细介绍对讲机的工作原理。

1. 无线电频率对讲机工作的基础是无线电频率。

无线电频率是指无线电波的振荡次数，通常用赫兹（Hz）来表示。

对讲机通过发送和接收无线电信号来实现通信，这些信号在无线电频率范围内传输。

2. 发射与接收对讲机有两个基本的工作模式：发射和接收。

在发射模式下，对讲机将语音信号转换为无线电信号，并通过天线发送出去。

在接收模式下，对讲机通过天线接收来自其他对讲机的无线电信号，并将其转换为可听的语音信号。

3. 话筒和扬声器对讲机上的话筒用于接收用户的语音，并将其转换为电信号。

电信号随后被发送到发射电路，转换为无线电信号。

扬声器则用于接收其他对讲机发送的无线电信号，并将其转换为可听的语音信号。

4. 调频技术对讲机使用调频技术来实现多个对讲机之间的通信。

调频技术是一种将语音信号转换为无线电信号的方法，通过改变信号的频率来传输信息。

在对讲机中，每个对讲机都有一个特定的频率，用于发送和接收信号。

当两个对讲机使用相同的频率进行通信时，它们就能够互相听到对方的语音。

5. 信道选择对讲机通常有多个信道可供选择。

信道是指一组特定的频率，用于无线通信。

用户可以在对讲机上选择不同的信道，以避免与其他对讲机的干扰。

通过选择不同的信道，用户可以与特定的对讲机进行通信，而不会受到其他对讲机的干扰。

6. 电池和天线对讲机使用电池作为电源。

电池提供所需的电能，以支持对讲机的工作。

天线则用于发送和接收无线电信号。

天线的长度和形状与工作频率有关，它能够将无线电信号转换为电信号，并将电信号转换为无线电信号。

7. 信号传输对讲机的信号传输是通过无线电波来实现的。

无线电波是一种电磁波，可以在空气中传播。

对讲机通过天线将无线电信号发送到空中，其他对讲机的天线接收到这些信号，并将其转换为语音信号。
