对称boost电路工作原理

boost电路工作原理
Boost电路是一种用于升压的直流-直流转换器。

它主要由输入电源、开关管、电感、二极管和负载组成。

其工作原理如下：
1. 输入电源：Boost电路的输入电源通常是直流电源，如电池或稳定的直流电源。

2. 开关管：Boost电路中的开关管主要起到开关的作用，在周期性开关的控制下，将电能从输入电源传输到电感中。

3. 电感：电感是Boost电路中的核心元件，它通过储存能量来实现升压功能。

当开关管关闭时，电感中的电流不会突然变为零，而是通过电感中的磁场产生反向电动势，将能量传输到负载电路中。

4. 二极管：在Boost电路中，二极管主要起到导电和反向电流保护的作用。

当开关管断开时，电感中的储能电流无法直接流向负载电路，而是通过二极管的导通，形成一个回路，使得电感中的能量能够传输到负载电路中。

5. 负载：Boost电路中的负载是指输出端的电路或设备，它是通过Boost电路升压后得到的电压输出。

工作原理总结起来就是：当开关管导通时，输入电源的电能通过电感储存；当开关管断开时，电感中的储能电流经过二极管导通，将能量传输到负载电路中，从而实现电压的升高。

需要注意的是，由于Boost电路采用了周期性开关，因此需要一定的控制电路来实现开关管的开关控制。

这通常由微控制器或电子开关控制芯片来完成。

此外，Boost电路在升压过程中会产生一定的功率损耗，因此在设计时需要考虑选择合适的元件以提高效率和减少损耗。

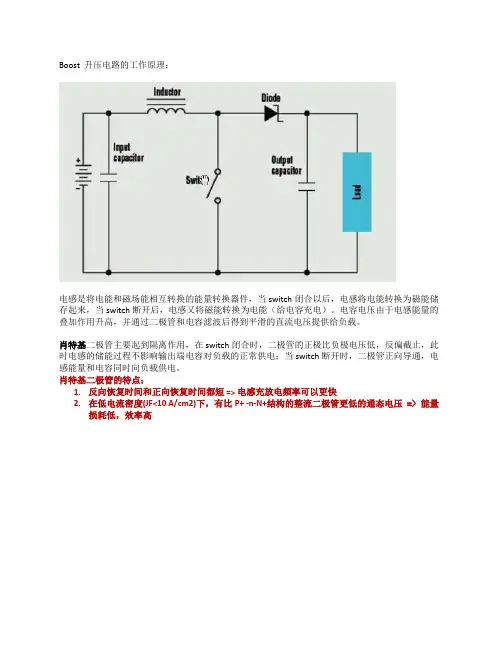

Boost 升压电路的工作原理：电感是将电能和磁场能相互转换的能量转换器件，当switch闭合以后，电感将电能转换为磁能储存起来，当switch断开后，电感又将磁能转换为电能（给电容充电）。

电容电压由于电感能量的叠加作用升高，并通过二极管和电容滤波后得到平滑的直流电压提供给负载。

肖特基二极管主要起到隔离作用，在switch闭合时，二极管的正极比负极电压低，反偏截止，此时电感的储能过程不影响输出端电容对负载的正常供电；当switch断开时，二极管正向导通，电感能量和电容同时向负载供电。

肖特基二极管的特点：1.反向恢复时间和正向恢复时间都短=>电感充放电频率可以更快2.在低电流密度(JF<10 A/cm2)下，有比P+ -n-N+结构的整流二极管更低的通态电压 => 能量损耗低，效率高如图，在实际电路中，带集成功率MOSFET的IC代替了机械开关，MOSFET的开关由脉冲调制（PWM）电路控制，输出电压由PWM占空比决定。

一路输出反馈到PWM，来控制输出电压。

下面是升压芯片LM2587的模块图：反馈电路控制输出电压原理:The output voltage is controlled by the amount of energy transferred which, in turn, iscontrolled by modulating the peak inductor current. This is done byfeeding back a portion of the output voltageto the error amp, which amplifies the difference between the feedback voltage and a 1.230V reference. The erroramp output voltage is compared to a voltage proportional to the switch current (i.e., inductor current during theswitch on time).由此，我们可以通过调节R1和R2电阻值来调整输出电压。

boost电路的电路结构和并阐述它的工作原理
Boost电路是一种用于提高输入电压的DC-DC转换器电路。

它通过将输入电压放大到更高的输出电压，实现电压升压的功能。

Boost电路的基本结构包括一个开关、一个电感、一个二极管
和一个负载。

开关可以是晶体管或MOSFET，负载可以是电
容或电阻等。

工作原理如下：
1. 初始状态下，开关处于关闭状态，电感上没有电流流过。

2. 当开关打开时，电压源的正极连接到电感，并且电流开始通过电感增加。

此时，电感储存了能量。

3. 当开关关闭时，电感上的储存能量会引起电感两端电压的变化。

由于电感的特性，电压趋向于继续升高，电感两端的电压超过了输入电压。

4. 当电感两端的电压大于输入电压时，二极管导通，负载上出现了升高的输出电压。

此时，电感的储能已经传递给了负载。

5. 重复以上步骤，通过不断打开与关闭开关，将电感储存的能量传递给负载，从而实现电压升压。

Boost电路通过周期性地切换开关来调节输出电压。

开关的频
率越高，电路的稳定性和效率越高，但也会增加电路的复杂度。

Boost电路的结构及工作原理_Boost的应用电路Boost电路定义Boost升压电路的英文名称为theboostconverter，或者叫step-upconverter，是一种开关直流升压电路，它能够将直流电变为另一固定电压或可调电压的直流电，也称为直流直流变换器（DC/DCConverter）。

直流直流变换器通过对电力电子器件的通断控制，将直流电压断续地加到负载上，通过改变占空比改变输出电压平均值。

假定那个开关（三极管或者mos管）已经断开了很长时间，所有的元件都处于理想状态，那么电容电压等于输入电压。

开关管Q也为PWM控制方式，但最大占空比Dy必须限制，不允许Dy=1的状态下工作。

电感Lf在输入侧，成为升压电感。

Boost电路结构下面以UC3842的Boost电路为例介绍Boost电路的结构。

图中输入电压Vi=16~20V，既供给芯片，又供给升压变换。

开关管以UC3842设定的频率周期开闭，使电感L储存能量并释放能量。

当开关管导通时，电感以Vi/L的速度充电，把能量储存在L中。

当开关截止时，L产生反向感应电压，通过二极管D把储存的电能以（V o-Vi）/L的速度释放到输出电容器C2中。

输出电压由传递的能量多少来控制，而传递能量的多少通过电感电流的峰值来控制。

整个稳压过程由二个闭环来控制，即：闭环1输出电压通过取样后反馈给误差放大器，用于同放大器内部的2.5V基准电压比较后产生误差电压，误差放大器控制由于负载变化造成的输出电压的变化。

闭环2Rs为开关管源极到公共端间的电流检测电阻，开关管导通期间流经电感L的电流在Rs上产生的电压送至PwM比较器同相输入端，与误差电压进行比较后控制调制脉冲的脉宽，从而保持稳定的输出电压。

误差信号实际控制着峰值电感电流。

Boost电路的工作原理Boost电路的工作原理分为充电和放电两个部分来说明。

充电过程。

Boost电源是一种常见的直流升压电路，其工作原理如下：
1.输入电压为Ui，电感为L，二极管为D，电容为C，输出电压
为Uo。

2.电路工作时，二极管D处于导通状态，电流从电感L的左端流
入，右端流出，此时电感L开始存储能量。

3.当电流增加时，电感L两端的电压会升高，但电容C两端的电
压保持稳定，因此输出电压Uo等于电容C两端的电压，即
Uo=Ui。

4.当电流减小时，电感L两端的电压会降低，此时二极管D仍然
处于导通状态，电流从电感L的右端流入，左端流出，电感L 开始释放能量。

5.电感L和电容C之间的振荡电路会不断重复上述过程，使得输
出电压Uo始终高于输入电压Ui。

6.当负载电流减小时，二极管D导通的时间变长，电感L释放的
能量增多，输出电压Uo会略有上升。

7.当负载电流增大时，二极管D导通的时间变短，电感L释放的
能量减少，输出电压Uo会略有下降。

8.因此，Boost电源可以实现输出电压的稳定输出，同时具有较
高的效率和高负载响应能力。

需要注意的是，Boost电源在运行过程中可能会产生较高的纹波电流和噪声，因此在实际应用中需要采取适当的滤波措施。

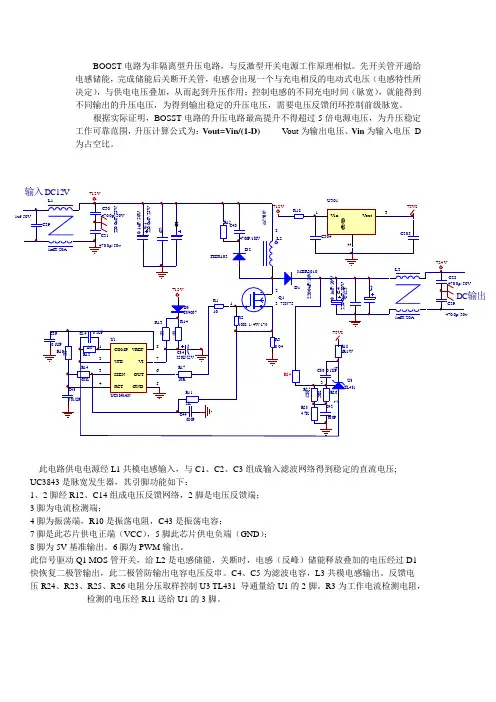

BOOST电路为非隔离型升压电路，与反激型开关电源工作原理相似。

先开关管开通给电感储能，完成储能后关断开关管，电感会出现一个与充电相反的电动式电压（电感特性所
决定），与供电电压叠加，从而起到升压作用；控制电感的不同充电时间（脉宽），就能得到
不同输出的升压电压，为得到输出稳定的升压电压，需要电压反馈闭环控制前级脉宽。

根据实际证明，BOSST电路的升压电路最高提升不得超过5倍电源电压，为升压稳定工作可靠范围，升压计算公式为：Vout=Vin/(1-D) V out为输出电压、Vin为输入电压D
为占空比。

此电路供电电源经L1共模电感输入，与C1、C2、C3组成输入滤波网络得到稳定的直流电压;
UC3843是脉宽发生器，其引脚功能如下：
1、2脚经R1
2、C14组成电压反馈网络，2脚是电压反馈端；
3脚为电流检测端；
4脚为振荡端，R10是振荡电阻，C43是振荡电容；
7脚是此芯片供电正端（VCC），5脚此芯片供电负端（GND）；
8脚为5V基准输出。

6脚为PWM输出。

此信号驱动Q1 MOS管开关，给L2是电感储能，关断时，电感（反峰）储能释放叠加的电压经过D1 快恢复二极管输出，此二极管防输出电容电压反串。

C4、C5为滤波电容，L3共模电感输出。

反馈电
压R24、R23、R25、R26电阻分压取样控制U3 TL431 导通量给U1的2脚。

R3为工作电流检测电阻，检测的电压经R11送给U1的3脚。

boost 电路工作原理
Boost电路是一种直流电压升压的电路，通过增加输入电压的
电平来获得较高的输出电压。

以下是Boost电路的工作原理：
1. 开关原理：Boost电路通常包含一个开关元件（通常为开关
管或MOSFET）和一个能存储和释放能量的元件（通常为电
感器）。

2. 开关管状态：开关管处于导通或截断两种状态之一。

在导通状态下，开关管可以导通电流，同时也可以存储能量；在截断状态下，开关管阻止电流通过。

3. 充电状态：当开关管导通时，输出电感器接收电流，并在内部存储能量。

此时，电感器的磁场储能。

4. 关断状态：当开关管停止导通时，存储在电感器中的能量无法立即消失，因此电感器会产生一个反向电压，将能量传递给输出负载或电容。

5. 输出电压：由于存储在电感器中的能量会被传递给输出负载或电容，当开关管周期性地开关时，输出电压会周期性地增加。

6. 控制：Boost电路中的开关管通常由控制电路控制，控制电
路根据输出电压的反馈信号来调节开关管的导通和截断。

这样，可以通过控制开关管的开关频率和占空比来调节输出电压的大小。

总之，Boost电路通过周期性地开关开关管和存储能量的元件，实现了将输入电压升压到较高输出电压的功能。

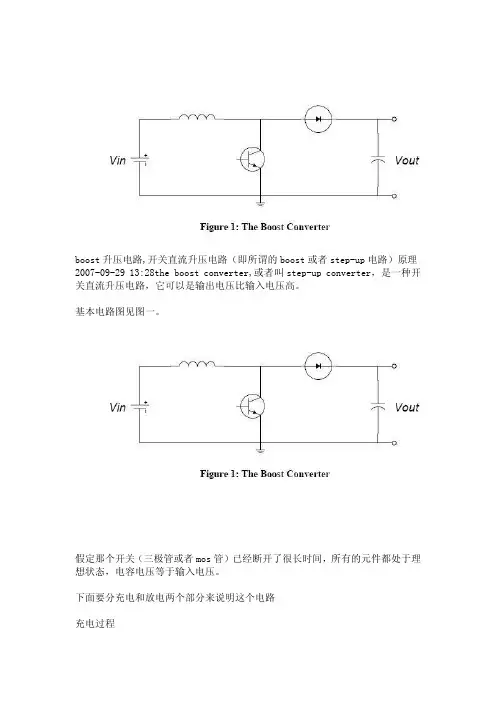

boost升压电路,开关直流升压电路（即所谓的boost或者step-up电路）原理2007-09-29 13:28the boost converter,或者叫step-up converter，是一种开关直流升压电路，它可以是输出电压比输入电压高。

基本电路图见图一。

假定那个开关（三极管或者mos管）已经断开了很长时间，所有的元件都处于理想状态，电容电压等于输入电压。

下面要分充电和放电两个部分来说明这个电路充电过程在充电过程中，开关闭合（三极管导通），等效电路如图二，开关（三极管）处用导线代替。

这时，输入电压流过电感。

二极管防止电容对地放电。

由于输入是直流电，所以电感上的电流以一定的比率线性增加，这个比率跟电感大小有关。

随着电感电流增加，电感里储存了一些能量。

放电过程如图，这是当开关断开（三极管截止）时的等效电路。

当开关断开（三极管截止）时，由于电感的电流保持特性，流经电感的电流不会马上变为0，而是缓慢的由充电完毕时的值变为0。

而原来的电路已断开，于是电感只能通过新电路放电，即电感开始给电容充电，电容两端电压升高，此时电压已经高于输入电压了。

升压完毕。

说起来升压过程就是一个电感的能量传递过程。

充电时，电感吸收能量，放电时电感放出能量。

如果电容量足够大，那么在输出端就可以在放电过程中保持一个持续的电流。

如果这个通断的过程不断重复，就可以在电容两端得到高于输入电压的电压。

一些补充1 AA电压低,反激升压电路制约功率和效率的瓶颈在开关管,整流管,及其他损耗(含电感上).1.电感不能用磁体太小的(无法存应有的能量),线径太细的(脉冲电流大,会有线损大).2 整流管大都用肖特基,大家一样,无特色,在输出3.3V时,整流损耗约百分之十.3 开关管,关键在这儿了,放大量要足够进饱和,导通压降一定要小,是成功的关键.总共才一伏,管子上耗多了就没电出来了,因些管压降应选最大电流时不超过0.2--0.3V,单只做不到就多只并联.......4 最大电流有多大呢?我们简单点就算1A吧,其实是不止的.由于效率低会超过1.5A,这是平均值,半周供电时为3A,实际电流波形为0至6A.所以咱建议要用两只号称5A实际3A的管子并起来才能勉强对付.5 现成的芯片都没有集成上述那么大电流的管子,所以咱建议用土电路就够对付洋电路了.以上是书本上没有直说的知识,但与书本知识可对照印证.开关管导通时，电源经由电感-开关管形成回路，电流在电感中转化为磁能贮存；开关管关断时，电感中的磁能转化为电能在电感端左负右正，此电压叠加在电源正端，经由二极管-负载形成回路，完成升压功能。

boost电路原理分析Boost电路是一种开关直流升压电路，它能够使输出电压高于输入电压。

在电子电路设计当中算是一种较为常见的电路设计方式。

本篇文章针对新手，将为大家介绍Boost升压电路的工作原理。

首先我们需要知道：电容阻碍电压变化，通高频，阻低频，通交流，阻直流;电感阻碍电流变化，通低频，阻高频，通直流，阻交流;假定那个开关（三极管或者MOS管）已经断开了很长时间，所有的元件都处于理想状态，电容电压等于输入电压。

下面要分充电和放电两个部分来说明这个电路。

充电过程在充电过程中，开关闭合（三极管导通），等效电路如图2，开关（三极管）处用导线代替。

这时，输入电压流过电感。

二极管防止电容对地放电。

由于输入是直流电，所以电感上的电流以一定的比率线性增加，这个比率跟电感大小有关。

随着电感电流增加，电感里储存了一些能量。

放电过程如图3这是当开关断开（三极管截止）时的等效电路。

当开关断开（三极管截止）时，由于电感的电流保持特性，流经电感的电流不会马上变为0，而是缓慢的由充电完毕时的值变为0。

而原来的电路已断开，于是电感只能通过新电路放电，即电感开始给电容充电，电容两端电压升高，此时电压已经高于输入电压了。

升压完毕。

说起来升压过程就是一个电感的能量传递过程。

充电时，电感吸收能量，放电时电感放出能量。

如果电容量足够大，那么在输出端就可以在放电过程中保持一个持续的电流。

如果这个通断的过程不断重复，就可以在电容两端得到高于输入电压的电压。

boost电路升压过程下面是一些补充。

AA电压低，反激升压电路制约功率和效率的瓶颈在开关管，整流管，及其他损耗（含电感上）。

电感不能用磁体太小的（无法存应有的能量），线径太细的（脉冲电流大，会有线损大）。

整流管大都用肖特基，大家一样，无特色，在输出3.3V 时，整流损耗约百分之十。

开关管，关键在这儿了，放大量要足够进饱和，导通压降一定要小，是成功的关键。

总共才一伏，管子上耗多了就没电出来了，因些管压降应选最大电流时不超过0.2--0.3V，单只做不到就多只并联。

Boost变换器基本电路及原理
Boost变换器基本电路及原理
boost(升压式)变换器是从buck变换器进行对偶变换后得到的，其原理如图11.7所示：
boost变换器称为并联开关变换器。

与buck变换器其不同的是，boost型电感在输入端（开关）,buck型电感在输出端。

boost型变换器的输出电压Vo总是大于输入电压Vi。

解释比较简单，当开关管导通时，二极管D关闭，电感L与开关管的节点电压为O。

当开关管关闭时，电感L两端的电势翻转，所以电感L与开关管的节点电压大于输入电压Vl，电感电流通过二极管D续流，使得Vo大于Vi。

可以证明，Vo=Vi*[T/(T-T on)]，T是开关脉冲周期，Ton是导通时间。

Reference URL：
Reference URL：。

boost电路原理及参数核算boost电路原理及参数核算BOOST升压电路的部件功用boost升压电路电感的效果：是将电能和磁场能彼此改换的能量改换器材，当MOS开关管闭合后，电感将电能改换为磁场能储存起来，当MOS断开后电感将储存的磁场能改换为电场能，且这个能量在和输入电源电压叠加后经过二极管和电容的滤波后得到滑润的直流电压供应给负载，因为这个电压是输入电源电压和电感的磁砀能改换为电能的叠加后构成的，所以输出电压高于输入电压，既升压进程的完毕；boost升压电路的肖特基二极管首要起阻隔效果，即在MOS开关管闭合时，肖特基二极管的正极电压比负极电压低，此刻二极管反偏截止，使此电感的储能进程不影响输出端电容对负载的正常供电；因在MOS管断开时，两种叠加后的能量经过二极向负载供电，此刻二极管正导游通，央求其正向压降越小越好，尽量使更多的能量供应到负载端。

闭合开关会致使经过电感的电流添加。

翻开开关会推动电流经过二极管流向输出电容。

因储存来自电感的电流，多个开关周期往后输出电容的电压添加，效果输出电压高于输入电压。

[批改本段]--BOOST升压电路的作业原理根柢电路图见图一：假定那个开关（三极管或许mos管）现已断开了很长时刻，悉数的元件都处于抱负状况，电容电压等于输入电压。

下面要分充电和放电两个有些来阐明这个电路充电进程在充电进程中，开关闭合（三极管导通），等效电路如图二，开关（三极管）处用导线替代。

这时，输入电压流过电感。

二极管避免电容对地放电。

因为输入是直流电，所以电感上的电流以必定的比率线性添加，这个比率跟电感巨细有关。

跟着电感电流添加，电感里储存了一些能量。

放电进程如图，这是当开关断开（三极管截止）时的等效电路。

当开关断开（三极管截止）时，因为电感的电流坚持特性，流经电感的电流不会立刻变为0，而是缓慢的由充电完毕时的值变为0。

而正本的电路已断开，所以电感只能经过新电路放电，即电感初步给电容充电，电容两头电压添加，此刻电压现已高于输入电压了。

boost和buck电路的工作原理Boost和Buck电路的工作原理引言：在电子领域中，Boost和Buck电路是两种常见的升压和降压电路。

它们在直流电源系统中起着重要的作用，能够将电压转换为所需的电压级别，以满足各种电子设备的需求。

本文将详细介绍Boost和Buck电路的工作原理以及它们的应用。

一、Boost电路的工作原理Boost电路是一种升压转换器，能够将输入电压升高到输出电压。

其基本工作原理是利用能量储存元件（如电感）和开关元件（如开关管）来实现电压的升高。

具体的工作过程如下：1. 输入电压阶段：当输入电压施加到电路中时，电流流过电感，同时开关管处于关闭状态。

此时，电感储存了电流的能量。

2. 开关电压阶段：当开关管打开时，电流通过开关管流入电感，电感储存的能量逐渐增加。

在此阶段，输出电压较低。

3. 关断电压阶段：当开关管关闭时，电感的能量开始释放。

由于电感反向作用，电流继续流动，但此时电流的路径变为输出电压负载。

因此，输出电压得到了升高。

通过不断重复上述三个阶段，Boost电路可以将输入电压升高到所需的输出电压。

二、Buck电路的工作原理Buck电路是一种降压转换器，能够将输入电压降低到输出电压。

其工作原理与Boost电路相反，具体如下：1. 输入电压阶段：当输入电压施加到电路中时，电流流过电感，同时开关管处于关闭状态。

此时，电感储存了电流的能量。

2. 开关电压阶段：当开关管打开时，电感释放储存的能量，电流通过电感和开关管流动。

在此阶段，输出电压较高。

3. 关断电压阶段：当开关管关闭时，电感的能量逐渐减小，同时输出电压也随之降低。

通过不断重复上述三个阶段，Buck电路可以将输入电压降低到所需的输出电压。

三、Boost和Buck电路的应用Boost和Buck电路具有广泛的应用，以下列举了一些常见的应用场景：1. 电源管理：Boost和Buck电路在电源管理中起着重要的作用，可以将电池电压升高或降低到适合电子设备的工作电压。

boost电路双闭环原理Boost电路双闭环原理Boost电路是一种常用的直流-直流（DC-DC）转换器，能够将输入电压提升到所需的输出电压。

为了提高系统的稳定性和响应速度，往往采用双闭环控制。

本文将从浅入深介绍Boost电路双闭环原理。

Boost电路简介Boost电路是一种非隔离型DC-DC转换器，主要由一个开关管、电感、二极管和电容组成。

通过周期性的对开关管进行开关，使得电感储能并传输给输出负载，从而达到提升电压的目的。

Boost电路工作原理1.输入电压：Boost电路的输入电压为Vin。

2.感性储能：当开关管导通时，电感储存能量，电流增大。

3.关断开关：当开关管关断时，电感的磁场能量转移到电容上，电压增大。

4.输出电压：输出电压为Vout。

5.控制器：控制器根据输出电压与给定参考电压之间的差异调节开关管的工作周期和占空比，以确保输出电压稳定在设定值。

单闭环控制Boost电路单闭环控制只使用输出电压作为反馈信号来调节开关管的工作状态。

具体步骤如下：1.输出电压采样：采样输出电压并与给定参考电压进行比较。

2.反馈控制：根据比较结果调节开关管的工作周期和占空比，使得输出电压趋近给定参考电压。

3.稳定输出：通过不断采样和调节，使输出电压稳定在设定值。

4.缺点：单闭环控制对输入电压和负载变化的响应较慢，系统稳定性差。

双闭环控制Boost电路双闭环控制除了使用输出电压外，还引入了电流反馈信号来进一步提高系统稳定性和响应速度。

具体步骤如下：1.输出电压采样：采样输出电压并与给定参考电压进行比较。

2.反馈控制：根据比较结果调节开关管的工作周期和占空比，使得输出电压趋近给定参考电压。

3.电流采样：采样输出电流并与给定参考电流进行比较。

4.电流控制：根据比较结果调节开关管的工作周期和占空比，使得输出电流趋近给定参考电流。

5.稳定输出：通过同时采样和调节输出电压和电流，使系统更加稳定，响应速度更快。

双闭环控制的优势双闭环控制相比单闭环控制具有以下优势：1.响应速度更快：通过引入电流反馈，能够更快地对负载变化做出调节，提高系统的响应速度。

boost电路工作原理
Boost电路是一种直流-直流转换电路，可以将低电压升高到更
高的电压。

它主要由一个开关管、一个电感和一个滤波电容组成。

当开关管关闭时，电感会将电流存储在磁场中，电感两端的电压为零。

而当开关管打开时，存储在电感中的磁场能量会释放，使得电感两端的电压开始上升。

此时滤波电容会充电并蓄积能量。

在这个过程中，开关管周期性地开启和关闭，使得电感和滤波电容的电压交替上升和释放能量，最终得到所需要的较高电压输出。

Boost电路的工作原理可以通过下面的步骤来描述：首先，当
开关管关闭时，电感存储能量，电压无法改变；其次，当开关管打开时，电感释放能量，电压上升；然后，滤波电容充电，进一步提高输出电压；最后，重复这个周期，持续提高电压直到达到所需的输出电压。

需要注意的是，在Boost电路中，开关管的周期和占空比会影
响输出电压和电流的稳定性。

此外，电感和滤波电容的参数也会对电路的效率和性能产生影响。

总体而言，Boost电路通过周期性的开关操作，利用电感和滤
波电容储能和释能的原理，将输入电压升高到较高的输出电压。

这种电路在电子设备中广泛应用，例如用于提供稳定电压给电子元件、电动汽车中的电池管理系统等。

boost电路知识点总结一、概述Boost电路是一种DC-DC转换器，主要用于将输入电压通过电感和电容进行增压转换成输出电压。

Boost电路是一种非绝缘型电源拓扑结构，其输出电压高于输入电压。

Boost电路中的开关时间由一个控制电路控制，通过调节开关时间实现输出电压的稳定控制。

Boost电路在电子设备、通信、汽车电子、光伏逆变器等领域得到了广泛的应用。

二、Boost电路原理Boost电路是基于电感储能原理的电源拓扑，其工作原理如下：1. 输入电压施加在开关管上，使得电感中产生磁场能量。

2. 当开关管关断时，电感中储存的能量会释放，产生一个反向电动势，使得输出电压增加。

3. 输出电压通过反馈控制电路进行采样，通过比较器和PWM控制器来调节开关管的导通时间，从而实现输出电压的稳定控制。

Boost电路的原理简单，通过适当控制开关管的导通时间和频率，可以实现瞬态响应良好、输出电压稳定的电源转换过程。

三、Boost电路的工作模式Boost电路工作有两种不同的模式：连续导通模式和间歇导通模式。

两种工作模式根据电感电流波形是否持续存在有所不同，其特点如下：1. 连续导通模式：当负载较小或输入电压较高时，电感电流波形一直保持在正值，电感中储存的能量能够满足输出负载的需求，输出电压能够保持稳定。

在连续导通模式下，开关管的导通时间较长，能量转移效率高，适用于负载波动较小的场景。

2. 间歇导通模式：当负载较大或输入电压较低时，电感电流波形会有一个间歇的过程，即电感电流在关断后会变为零。

在间歇导通模式下，开关管的导通时间较短，能量转移效率低，但能够适应负载波动较大的场景，保证输出电压的稳定。

四、Boost电路关键元件Boost电路主要由开关管、电感、电容和输出滤波器等几种关键元件组成。

1. 开关管：Boost电路的核心部分，通过调控开关管的导通时间和频率来控制输出电压。

2. 电感：用于储存能量，稳定输出电压，保证电路的稳定性。

BOOST升压电路原理简单介绍
BOOST升压电路的基本原理是通过周期性开关的方式，改变电感储能
和释放电能的方式，从而实现输入电压的升压。

在每一个开关周期中，电
感贮存能量，当开关断开时，电感会释放储存在其中的能量，从而将电压
提升至较高的输出电压。

具体过程如下：
1.当开关关闭时，电感通过电流。

在此过程中，电感储存了电流的能量，并将其转化为磁场能。

这导致输入电压下降。

2.当开关打开时，电感的磁场能量被释放，并导致电感中的电流开始
减小。

由于电感中有一方向相反的电压趋势，所以电源与电感的串联电压
会增加。

3.电源压力增加直到达到电感的电压。

在此时，电感中的电流变为零，电源和电感的电压相等。

4.电感的磁场能量通过二极管释放到负载电容中。

这会导致输出电压
增加。

5.重复以上步骤，以保持输出电压稳定。

1.VIN：输入电压，用于提供能量。

2.SW（开关）：周期性开关导通和断开，用于调节储能和释放能量的
时机。

3.L（电感）：储存和释放能量的元件。

电感的选型要根据设计需求
确定。

4.D（二极管）：电感电流的轮流释放。

二极管的选择要注意其反向
恢复时间。

5.C（电容）：平滑输出电压的元件。

电容的选型要根据输出电压的稳定性要求来确定。

boost开关电源工作原理一、引言在现代电子设备中，电源是至关重要的组成部分。

而开关电源作为一种高效、稳定的电源供应方式，被广泛应用于各种电子设备中。

其中，boost开关电源作为一种常见的开关电源，具有提高电压的功能，被广泛应用于手机、电脑、电视等电子设备中。

那么，boost 开关电源是如何工作的呢？二、工作原理1.基本结构boost开关电源的基本结构包括输入电源、开关器件、能量存储元件和输出负载。

其中，输入电源为直流电源，开关器件通常为晶体管，能量存储元件一般是电感器，输出负载为电子设备。

2.工作过程当输入电源施加在boost开关电源上时，经过整流和滤波后得到的直流电压被输入到开关器件上。

开关器件根据控制信号，周期性地开关和关闭，使得输入电压以一定的频率进行切换。

当开关器件关闭时，电感器储存能量，当开关器件打开时，储存的能量被释放，并经过输出电路输出给负载。

3.工作原理详解boost开关电源的工作原理可以通过以下步骤详细解释：（1）初始状态下，开关器件打开，电感器的电流增加，电容器储存的电压为输入电压；（2）当控制信号使得开关器件关闭时，电感器中的电流不能瞬间消失，电感器会产生一个反向电压，使得电容器的电压增加；（3）此时电感器中的电流通过二极管流回，电容器的电压继续增加，输出的电压也随之增加；（4）当电容器的电压达到一定值时，控制信号使得开关器件再次打开，电容器中的电压开始减小；（5）此时电感器中的电流通过开关器件流回，电容器的电压继续减小，输出的电压也随之减小；（6）循环往复，通过不断调整开关器件的开启和关闭时间，以及控制信号的频率和占空比，可以实现输入电压的提升。

三、特点与应用1.特点boost开关电源具有以下特点：（1）输出电压可高于输入电压，能够提供较高的电压给负载；（2）具有较高的转换效率，能够提供稳定的输出电压；（3）体积小、重量轻，适用于各种小型电子设备。

2.应用boost开关电源广泛应用于各种电子设备中，特别是那些需要较高输出电压的设备，如手机、电脑、电视等。
