Boost电路解析

boost电路工作原理
Boost电路是一种用于升压的直流-直流转换器。

它主要由输入电源、开关管、电感、二极管和负载组成。

其工作原理如下：
1. 输入电源：Boost电路的输入电源通常是直流电源，如电池或稳定的直流电源。

2. 开关管：Boost电路中的开关管主要起到开关的作用，在周期性开关的控制下，将电能从输入电源传输到电感中。

3. 电感：电感是Boost电路中的核心元件，它通过储存能量来实现升压功能。

当开关管关闭时，电感中的电流不会突然变为零，而是通过电感中的磁场产生反向电动势，将能量传输到负载电路中。

4. 二极管：在Boost电路中，二极管主要起到导电和反向电流保护的作用。

当开关管断开时，电感中的储能电流无法直接流向负载电路，而是通过二极管的导通，形成一个回路，使得电感中的能量能够传输到负载电路中。

5. 负载：Boost电路中的负载是指输出端的电路或设备，它是通过Boost电路升压后得到的电压输出。

工作原理总结起来就是：当开关管导通时，输入电源的电能通过电感储存；当开关管断开时，电感中的储能电流经过二极管导通，将能量传输到负载电路中，从而实现电压的升高。

需要注意的是，由于Boost电路采用了周期性开关，因此需要一定的控制电路来实现开关管的开关控制。

这通常由微控制器或电子开关控制芯片来完成。

此外，Boost电路在升压过程中会产生一定的功率损耗，因此在设计时需要考虑选择合适的元件以提高效率和减少损耗。

boost电路的电路结构和并阐述它的工作原理
Boost电路是一种用于提高输入电压的DC-DC转换器电路。

它通过将输入电压放大到更高的输出电压，实现电压升压的功能。

Boost电路的基本结构包括一个开关、一个电感、一个二极管
和一个负载。

开关可以是晶体管或MOSFET，负载可以是电
容或电阻等。

工作原理如下：
1. 初始状态下，开关处于关闭状态，电感上没有电流流过。

2. 当开关打开时，电压源的正极连接到电感，并且电流开始通过电感增加。

此时，电感储存了能量。

3. 当开关关闭时，电感上的储存能量会引起电感两端电压的变化。

由于电感的特性，电压趋向于继续升高，电感两端的电压超过了输入电压。

4. 当电感两端的电压大于输入电压时，二极管导通，负载上出现了升高的输出电压。

此时，电感的储能已经传递给了负载。

5. 重复以上步骤，通过不断打开与关闭开关，将电感储存的能量传递给负载，从而实现电压升压。

Boost电路通过周期性地切换开关来调节输出电压。

开关的频
率越高，电路的稳定性和效率越高，但也会增加电路的复杂度。

Boost电路1. 介绍Boost电路，也称为升压电路，是一种用于将直流电压升高的电路。

它可以通过改变输入电压的电压水平来提供更高的输出电压。

Boost电路广泛应用于许多领域，如电源系统、太阳能电池、能量回收系统等。

2. 原理Boost电路是一种开关电源电路，其工作原理基于电感的储能和开关管的开关操作。

Boost电路主要由以下几个组成部分构成：•输入电源：提供初始电压，通常是较低的直流电压。

•开关管：控制电路的开关操作，将输入电源与电感相连接。

•电感：储存电能并输出较高的电压。

•输出电容：用于平滑输出电压脉动。

•负载：连接到输出电压的设备或系统。

Boost电路的工作流程如下：1.开关管导通时，电流从输入电源通过电感流向输出电容。

此时，电感中储存的能量增加。

2.开关管断开时，电感将储存的能量释放到输出电容，并提供增大的输出电压。

输出电容的电压将超过输入电压。

3.重复开关操作，通过周期性的导通和断开，不断提高输出电压。

Boost电路可通过调整开关管的导通时间来控制输出电压的大小。

通常，使用PWM（脉宽调制）技术来实现对开关管的控制和调节。

3. 使用Boost电路的应用Boost电路在许多场景中具有重要的应用。

3.1 电源系统Boost电路常用于电源系统中，用于将电池的低电压提升为供电设备所需的较高电压。

这在许多便携设备、无线通信设备和工业设备中都得到广泛应用。

3.2 太阳能电池太阳能电池都是直流电源，因此需要使用Boost电路来将低电压的太阳能电池输出提升到适合电力系统的电压水平。

3.3 能量回收系统在某些应用中，Boost电路可以实现能量回收。

例如，在电动汽车中，制动操作会产生大量能量，该能量可以通过Boost电路回收并充电到电池中，以提高整个系统的能效。

4. Boost电路的优点与局限性4.1 优点•提供高输出电压：Boost电路可将输入电压升高到较高的电压水平。

•简化设计：Boost电路架构相对简单，使用成本较低。

图一boost升压电路,开关直流升压电路（即所谓的boost或者step-up电路）原理2007-09-29 13:28the boost converter,或者叫step-up converter，是一种开关直流升压电路，它可以是输出电压比输入电压高。

基本电路图见图一。

假定那个开关（三极管或者mos管）已经断开了很长时间，所有的元件都处于理想状态，电容电压等于输入电压。

下面要分充电和放电两个部分来说明这个电路充电过程在充电过程中，开关闭合（三极管导通），等效电路如图二，开关（三极管）处用导线代替。

这时，输入电压流过电感。

二极管防止电容对地放电。

由于输入是直流电，所以电感上的电流以一定的比率线性增加，这个比率跟电感大小有关。

随着电感电流增加，电感里储存了一些能量。

放电过程图三如图三，这是当开关断开（三极管截止）时的等效电路。

当开关断开（三极管截止）时，由于电感的电流保持特性，流经电感的电流不会马上变为0，而是缓慢的由充电完毕时的值变为0。

而原来的电路已断开，于是电感只能通过新电路放电，即电感开始给电容充电，电容两端电压升高，此时电压已经高于输入电压了。

升压完毕。

说起来升压过程就是一个电感的能量传递过程。

充电时，电感吸收能量，放电时电感放出能量。

如果电容量足够大，那么在输出端就可以在放电过程中保持一个持续的电流。

如果这个通断的过程不断重复，就可以在电容两端得到高于输入电压的电压。

一些补充：AA电压低,反激升压电路制约功率和效率的瓶颈在开关管,整流管,及其他损耗(含电感上).1 电感不能用磁体太小的(无法存应有的能量),线径太细的(脉冲电流大,会有线损大).2 整流管大都用肖特基,大家一样,无特色,在输出3.3V时,整流损耗约百分之十.3 开关管,关键在这儿了,放大量要足够进饱和,导通压降一定要小,是成功的关键.总共才一伏,管子上耗多了就没电出来了,因些管压降应选最大电流时不超过0.2--0.3V,单只做不到就多只并联。

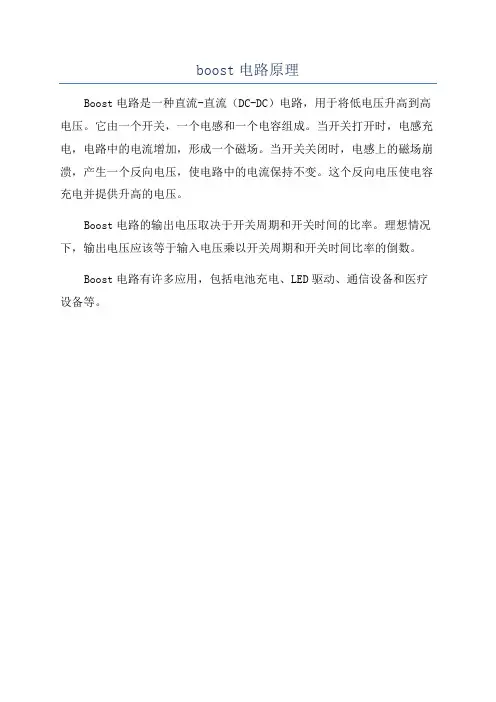

boost电路原理
Boost电路是一种直流-直流（DC-DC）电路，用于将低电压升高到高电压。

它由一个开关，一个电感和一个电容组成。

当开关打开时，电感充电，电路中的电流增加，形成一个磁场。

当开关关闭时，电感上的磁场崩溃，产生一个反向电压，使电路中的电流保持不变。

这个反向电压使电容充电并提供升高的电压。

Boost电路的输出电压取决于开关周期和开关时间的比率。

理想情况下，输出电压应该等于输入电压乘以开关周期和开关时间比率的倒数。

Boost电路有许多应用，包括电池充电、LED驱动、通信设备和医疗设备等。

BOOST 电路-直流升压变换电路：
基本电路形式：
直流输出电压的平均值高于输出电压的平均值
1.电感电流连续
电感电流连续时，BOOST 变换器分为两个工作阶段：
T 导通，即on t 期间：
电源为只为电感提供能量，电感储能，电源不给负载提供能量，负载仅靠储于电容C 中的能量维持工作；
T 关断，即off t 期间：
电源跟电感共同向负载供电，同时还给电容C 充电，电源对BOOST 电路的输入电流就是升压电感L 电流
故输出电压能够大于输入电压。

维持电感电流临界连续时的电感值为： d OK S O U I DT L 2=
电感电流临界连续的负载电流平均值为： d O S OK U L DT I 2=
当实际负载电流
,O I 大于临界连续值OK I 时，电感电流连续，当实际负载电流等于临界连续值OK I 时，电感电流临界连续，当负载电流小于临界电流OK I 时，电感电流断续，
开关频率越高，电感L 越大，
OK I 越小，越容易实现电感电流连续工作的情况 <1>输出
输出电压 D U U d
O -=1，输出电流d O I D I )1(-=
<2>电感电流的峰-峰值
fL D
U I d L =∆
<3>输出电压纹波为（,O u ∆为纹波电压） ,S L O O T C R D U U =∆
τS
O O T D U U =∆
C R L =τ,为时间常数
注：实际中，选择电感电流的增量L I ∆时，应使电感的峰值电流L d I I ∆+不大于最大平均直流输入电流
d I 的0020，防止电感L 饱和失效。

Boost电路概述Boost电路，也称为升压转换器，是一种用于将输入电压升高到较高输出电压的电路。

它是一种常见的DC-DC转换器，广泛应用于各种电子设备中，例如无线通信，电源管理系统等。

Boost电路的工作原理是通过切换电源，将低电压输入转换为高电压输出。

它由开关管、电感和电容等组成，采用周期性的开关操作来实现电压升高的功能。

在Boost电路中，输入端通过开关管连接到电感。

当开关管打开时，电感中的电流开始增大。

关闭开关管时，电感中的电流开始减小。

通过电感中的电流变化，将输入电压转换为较高的输出电压。

在这个文档中，我们将介绍Boost电路的基本原理、应用和设计。

工作原理Boost电路的工作原理可以分为两个阶段：开关管导通和关闭。

开关管导通在Boost电路的导通阶段，开关管连接到电感。

输入电源通过开关管和电感，通过电感储存能量。

当开关管导通时，电流开始流经电感和开关管。

在这个过程中，电感充电，并将输入电压储存在电感中。

此时，输出电压等于输入电压。

关闭在Boost电路的关闭阶段，开关管断开连接，电感的储能开始释放。

电感的储能释放通过电容来提供给负载。

在这个过程中，电路通过切换电源的方式，将电感中储存的能量传输到电容。

因为电感中储存的能量是依赖于电流的变化的，所以输出电压将会增加。

输出电压的增加是通过控制导通时间和断开时间来实现的。

应用Boost电路在许多应用中具有重要的作用。

以下是一些Boost电路的常见应用：无线通信在无线通信领域，Boost电路被广泛应用于信号放大和发射电路。

通过将低电压信号转换为高电压信号，可以实现信号的放大和增强。

电源管理系统Boost电路在电源管理系统中起着关键的角色。

在移动设备和电池供电系统中，Boost电路用于将低电压的电池电压提升到设备所需的工作电压。

照明系统Boost电路被广泛应用于LED照明系统中。

通过将低电压转换为高电压，可以为LED提供所需的电压和电流，以便正确发光。

常用boost电路Boost电路是一种常用的电力转换技术，可以将低电压转换为高电压输出，广泛应用于电子设备、通信系统和工业控制等领域。

本文将介绍常见的boost电路及其应用，并从人类视角出发，生动地描述其原理和工作方式。

一、基本原理Boost电路基于电感储能原理，通过周期性切换开关管，将输入电压经过电感储能放大，最终得到高电压输出。

其基本构成包括开关管、电感、电容和负载等元件。

在工作过程中，开关管周期性地打开和关闭，使电感上的电流不断变化，从而实现电能的转换和提升。

二、工作方式Boost电路的工作方式简单直观。

当开关管关闭时，电感上的电流开始增大，同时电容上的电压也随之上升；当开关管打开时，电感上的电流开始减小，电容则通过电感释放能量，使负载得到高电压输出。

通过不断重复这一过程，Boost电路可以保持输出电压的稳定性和可靠性。

三、应用领域Boost电路在各个领域都有着广泛应用。

在电子设备中，Boost电路常用于电池充电器和电源适配器中，可以将低电压的直流电源转换为高电压供电设备；在通信系统中，Boost电路可以提供稳定的高压输出，保证无线信号的传输质量；在工业控制中，Boost电路则可用于马达驱动和电机控制，实现高效能量转换。

四、发展前景随着科技的进步和应用需求的增加，Boost电路正不断发展和创新。

目前，已经出现了多种改进型Boost电路，如升压变换器、多级Boost电路等，能够提供更高的转换效率和更稳定的输出电压。

未来，随着新材料和新技术的应用，Boost电路有望在节能环保、新能源利用等领域发挥更大的作用。

总结：Boost电路作为一种常用的电力转换技术，在各个领域都有着广泛应用。

通过周期性切换开关管，Boost电路可以将低电压转换为高电压输出，满足各种设备和系统的供电需求。

随着科技的进步和创新，Boost电路的性能和效率将不断提高，为人类社会的发展做出更大的贡献。

boost电路原理分析Boost电路是一种开关直流升压电路，它能够使输出电压高于输入电压。

在电子电路设计当中算是一种较为常见的电路设计方式。

本篇文章针对新手，将为大家介绍Boost升压电路的工作原理。

首先我们需要知道：电容阻碍电压变化，通高频，阻低频，通交流，阻直流;电感阻碍电流变化，通低频，阻高频，通直流，阻交流;假定那个开关（三极管或者MOS管）已经断开了很长时间，所有的元件都处于理想状态，电容电压等于输入电压。

下面要分充电和放电两个部分来说明这个电路。

充电过程在充电过程中，开关闭合（三极管导通），等效电路如图2，开关（三极管）处用导线代替。

这时，输入电压流过电感。

二极管防止电容对地放电。

由于输入是直流电，所以电感上的电流以一定的比率线性增加，这个比率跟电感大小有关。

随着电感电流增加，电感里储存了一些能量。

放电过程如图3这是当开关断开（三极管截止）时的等效电路。

当开关断开（三极管截止）时，由于电感的电流保持特性，流经电感的电流不会马上变为0，而是缓慢的由充电完毕时的值变为0。

而原来的电路已断开，于是电感只能通过新电路放电，即电感开始给电容充电，电容两端电压升高，此时电压已经高于输入电压了。

升压完毕。

说起来升压过程就是一个电感的能量传递过程。

充电时，电感吸收能量，放电时电感放出能量。

如果电容量足够大，那么在输出端就可以在放电过程中保持一个持续的电流。

如果这个通断的过程不断重复，就可以在电容两端得到高于输入电压的电压。

boost电路升压过程下面是一些补充。

AA电压低，反激升压电路制约功率和效率的瓶颈在开关管，整流管，及其他损耗（含电感上）。

电感不能用磁体太小的（无法存应有的能量），线径太细的（脉冲电流大，会有线损大）。

整流管大都用肖特基，大家一样，无特色，在输出3.3V 时，整流损耗约百分之十。

开关管，关键在这儿了，放大量要足够进饱和，导通压降一定要小，是成功的关键。

总共才一伏，管子上耗多了就没电出来了，因些管压降应选最大电流时不超过0.2--0.3V，单只做不到就多只并联。

boost电路电感计算公式【原创版】目录1.Boost 电路简介2.电感的作用和计算公式3.Boost 电路电感计算的实际应用正文一、Boost 电路简介Boost 电路，即升压电路，是一种用于将输入电压升高到输出电压的电路。

在电子设备中，常常需要不同电压等级的电源供应，而 Boost 电路能够实现这一功能。

与 Buck 电路（降压电路）相反，Boost 电路的输出电压大于输入电压。

二、电感的作用和计算公式在 Boost 电路中，电感（L）起着储能和滤波的作用。

电感的大小直接影响到输出电压的稳定性和效率。

计算电感大小的公式为：L = (Vout * Iout) / (Vin * Iin - ΔVin)其中，Vout 为输出电压，Iout 为输出电流，Vin 为输入电压，Iin 为输入电流，ΔVin 为输入电压的脉动幅值。

三、Boost 电路电感计算的实际应用在实际应用中，为了提高 Boost 电路的效率和稳定性，需要合理选择电感。

根据电感计算公式，可以通过调整电感大小来满足不同的输出电压需求。

例如，假设输入电压 Vin 为 12V，输出电压 Vout 为 18V，输入电流 Iin 为 3A，输出电流 Iout 为 2A，输入电压的脉动幅值ΔVin 为 3V。

代入公式，可得：L = (18V * 2A) / (12V * 3A - 3V) = 12H因此，在实际应用中，可以根据所需参数选择合适的电感值，以实现Boost 电路的优化。

总之，Boost 电路电感计算公式为 L = (Vout * Iout) / (Vin * Iin - ΔVin)，通过合理选择电感，可以提高电路的效率和稳定性。

Boost 电路参数设计Boost 电路的原理图如下图所示当MOSFET 开通时，电源给电感L 充电，电感储能，电容放电。

电感上的电流增加量（电感线圈未饱和时）为：DT LV I in L ⋅=∆+)( 其中：D 为占空比，T 为开关周期。

当MOSFET 关断时，电感放电，电感的能量通过二极管传递到负载。

电感上的电流不断减小，忽略二极管的压降，则电流变化为：T D LV V I in o L )1()(-⋅-=∆- 电感电流连续模式时，在稳态条件下，电感上的电流增加等于其电流减小，即)()(-+∆=∆L L I I ，于是整理可得：DV V in o -=11 因为0<D <1，所以Boost 电路是一个升压型电路。

电感电流非连续模式时，MOSFET 开通状态下，电感电流的增值为：DT LV I in L ⋅=∆+)( MOSFET 关断状态下，电感电流的下降值为：T D LV V I in o L 2)(⋅-=∆- L DR电感电流上升值等于下降值，即)()(-+∆=∆L L I I ，整理得：22D D D V V in o += 因为在此模式下电感电流是不连续的，所以每个周期电感电流都会下降至零。

输出电流等于电感电流的平均值，即)21(12T D I T R V pk o ⋅⋅⋅= )(+=L pk I I 由上式得，24112K D V V n i o ++⋅=，s T R L K ⋅=2 由此可以看出，对于Boost 电路，电感电流连续模式与电感电流非连续模式有很大的不同，非连续模式输出电压与输入电压，电感，负载电阻，占空比还有开关频率都有关系。

而连续模式输出电压的大小只取决于输入电压和占空比。

1．输出滤波电容的选择在开关电源中，输出电容的作用是存储能量，维持一个恒定的电压。

Boost 电路的电容选择主要是控制输出的纹波在指标规定的范围内。

对于Boost 电路，电容的阻抗和输出电流决定了输出电压纹波的大小。

升压电路介绍
boost 升压电路,开关直流升压电路（即所谓的boost 或者step-up 电路）the boost converter,或者叫step-up converter，是一种开关直流升压电路，它可以是输出电压比输入电压高，基本电路如下：
1.1BOOST升压电路工作原理
假定那个开关（三极管或者mos 管）已经断开了很长时间，所有的元件都处于理想状态，电容电压等于输入电压。

下面要分充电和放电两个部分来说明这个电路。

充电过程：
在充电过程中，开关闭合（三极管导通），等效电路如图二，开关（三极管）处
用导线代替。

这时，输入电压流过电感。

二极管防止电容对地放电。

由于输入是
直流电，所以电感上的电流以一定的比率线性增加，这个比率跟电感大小有关。

随着电感电流增加，电感里储存了一些能量。

放电过程：
如图，这是当开关断开（三极管截止）时的等效电路。

当开关断开（三极管截止）时，由于电感的电流保持特性，流经电感的电流不会马上变为0，而是缓慢的由充电完毕时的值变为0。

而原来的电路已断开，于是电感只能通过新电路放电，即电感开始给电容充电，电容两端电压升高，此时电压已经高于输入电压了。

升压完毕。

如果这个通断的过程不断重复，就可以在电容两端得到高于输入电压的电压。

2.提高转换效率
①尽可能降低开关管导通时回路的阻抗，使电能尽可能多的转化为磁能；
②尽可能降低负载回路的阻抗，使磁能尽可能多的转化为电能，同时回路的损耗最低；
③尽可能降低控制电路的消耗，因为对于转换来说，控制电路的消耗某种意义上是浪费掉的，不能转化为负载上的能量；。

BOOST升压电路案例分析BOOST升压电路是一种常见的电源电路，用于将输入电压提升到更高的输出电压。

它通常由一个开关管、一个电感、一个二极管和一个输出电容组成。

BOOST升压电路具有简单、高效、可靠等特点，在很多领域得到广泛应用，比如电子设备、通信设备、医疗设备等。

BOOST升压电路的工作原理是通过周期性地开关控制开关管，让电感储存能量，在每个开关周期中释放能量到输出电容上，从而提升输出电压。

在BOOST升压电路中，电感和输出电容起到了能量存储和滤波的作用，二极管则起到了防止反向电流的作用。

以下是一个BOOST升压电路的案例分析：我们以一个输入电压为5V，输出电压为12V的BOOST升压电路为例进行分析。

该BOOST升压电路的参数如下：- 输入电压(Vin)：5V- 输出电压(Vout)：12V- 输出电流(Iout)：500mA- 开关频率(fs)：100kHz-开关管(Vf)：0.7V-电感(L)：10uH- 输出电容(Cout)：100uF- 输出电流限制电阻：Rsense=0.1ohm首先我们需要根据电路参数计算BOOST升压电路的工作状态，计算出电路中的各个元件的工作电压、电流等参数。

根据BOOST升压电路的工作原理，可以得到以下计算公式：1.输出电压与输入电压的关系Vout = (Vin * (1 - D))/(1 - D - Vf)其中D为占空比，Vf为二极管的导通压降。

由于输出电压为12V，输入电压为5V，二极管导通压降为0.7V，带入公式得到占空比D约为0.582.开关管的导通时间和关断时间Ton = D / fsToff = (1 - D) / fs计算得到开关管的导通时间Ton约为5.8us，关断时间Toff约为4.2us。

3.电感和输出电容的工作电压和电流根据电路中电感和输出电容的工作原理，可以得到以下计算公式：Vl = Vin + Vin * DIl = Vl * (Ton / L)Delta_Il = Il * Toff / L其中Vl为电感的工作电压，Il为电感的工作电流，Delta_Il为电感的电流波动。

boost电路电感饱和波形【原创版】目录1.Boost 电路的概念与基本原理2.电感饱和波形的概念与特点3.Boost 电路中电感饱和波形的影响4.如何避免电感饱和波形5.总结正文一、Boost 电路的概念与基本原理Boost 电路，又称为升压电路，是一种基于开关管工作的直流 - 直流转换器。

其主要作用是将输入的低电压转换为较高的输出电压。

Boost 电路的基本原理是通过开关管的控制，使得电感上的电流呈锯齿波形，从而实现输出电压的升高。

二、电感饱和波形的概念与特点电感饱和波形是指在电感元件上产生的电流波形。

当电感元件的电流变化速率过快时，电感元件将无法跟随电流的变化，导致电感饱和。

此时，电感上的电流波形将发生畸变，呈现出非线性的特点。

三、Boost 电路中电感饱和波形的影响在 Boost 电路中，电感饱和波形的出现会对电路性能产生以下影响：1.输出电压的波形失真：电感饱和波形的非线性特点会导致输出电压波形失真，从而影响负载电流的稳定性。

2.开关管的损耗增加：由于电感饱和波形的非线性特点，会导致开关管的导通损耗和开关损耗增加，从而影响电路的整体效率。

3.电感的寿命缩短：电感饱和波形会导致电感元件上的电流应力增加，从而缩短电感的使用寿命。

四、如何避免电感饱和波形为了避免 Boost 电路中电感饱和波形的出现，可以采取以下措施：1.选择合适的电感元件：根据电路的需求，选择具有合适电流应力承受能力的电感元件。

2.调整开关管的控制策略：通过优化开关管的控制策略，使得电感上的电流变化速率适中，避免电感饱和波形的出现。

3.使用电流限制电阻：在电感元件上串联一个适当的电流限制电阻，以限制电感上的电流幅值，从而避免电感饱和波形的出现。

五、总结Boost 电路是一种常用的直流 - 直流转换器，在实际应用中，需要关注电感饱和波形的影响。

BOOST升压电路原理详解
今天介绍一个经典的升压电路：BOOST升压电路。

BOOST升压电源是利用开关管开通和关断的时间比率，维持稳定输出的一种开关电源，它以小型、轻量和高效率的特点被广泛应用在各行业电子设备找那个，是不可缺少的一种电源架构。

公众号后台回复：boost仿真文件
Boost升压电路主要由控制IC、功率电感和mosfet基本元件组成，为了解原理，我们以非同步boost为介绍对象，详细了解boost 架构升压电源的工作原理，下图即为一个BOOST基本架构框图。

和BUCK一样，L依然是储能元件，当开关闭合时，A点的电压为0，Vi直接给电感L充电，充电电流路径见下图，开关导通时间dt=占空比*开关周期=D*T。

当开关断开时，L中存储的能量会通过二极管，给负载放电；同时，Vi也会通过二极管给负载放电，二者叠加，实现升压，放电时间dt=(1-占空比)*开关周期=(1-D)*T。

在开关闭合和断开的两个时间内，电感充电和放电是一样的，有人称之为电感的幅秒特性，其实本质都一样，无外乎是充放电的过程。

整理得。
