电液比例阀性能测试实验指导书

阀门试验作业指导书一、试验目的本次试验旨在对阀门进行全面的功能性检验，确保阀门的正常运行和安全性能，以保证设备的正常运行和工作环境的安全。

二、试验范围本次试验涉及的阀门类型包括球阀、闸阀、蝶阀等，试验范围包括密封性能、操作性能和耐压试验等。

三、试验准备1. 确保试验设备完好无损，试验仪器准确可靠。

2. 清理试验现场，确保无杂物和危险品。

3. 检查阀门的安装情况，确保阀门与管道连接牢固，无渗漏现象。

4. 准备试验液体或气体，根据不同阀门类型选择合适的试验介质。

5. 确保试验人员具备相关的安全知识和操作技能。

四、试验步骤1. 密封性能试验a. 关闭阀门，将试验介质注入阀门内部，增加介质压力至设计工作压力的1.5倍。

b. 观察阀门是否存在泄漏现象，包括阀杆和阀座密封是否良好。

c. 检测阀门的泄漏量，记录并评估是否符合相关标准要求。

2. 操作性能试验a. 打开和关闭阀门，检查阀门的灵活性和顺畅性。

b. 观察阀门在操作过程中是否存在卡阻、卡死等异常情况。

c. 测量阀门的开启和关闭时间，记录并评估是否符合相关标准要求。

3. 耐压试验a. 关闭阀门，将试验介质注入阀门内部，增加介质压力至设计工作压力的1.5倍。

b. 保持试验压力一段时间，观察阀门是否存在泄漏、变形等现象。

c. 逐渐减小试验压力至设计工作压力，观察阀门是否能够正常关闭。

五、试验记录与评估1. 记录试验过程中的关键数据，包括试验介质压力、泄漏量、开启和关闭时间等。

2. 对试验结果进行评估，判断阀门是否符合设计要求和相关标准。

3. 如发现问题或不符合要求的情况，及时记录并报告相关部门，进行修复或更换。

六、试验安全注意事项1. 在试验过程中，严禁站在阀门正面或阀门上方，以免发生意外伤害。

2. 严格遵守试验介质的操作规程，防止泄漏或溅洒造成人身伤害。

3. 在试验过程中，确保试验现场的通风良好，防止有害气体积聚。

4. 试验人员应佩戴个人防护装备，如安全帽、防护眼镜、耐酸碱手套等。

阀门试验作业指导书一、任务背景和目的阀门试验是对安装完毕的阀门进行检验和验证其性能是否符合要求的重要工作。

本次阀门试验作业指导书旨在提供详细的操作指导，确保试验过程规范、准确，并保证试验结果的可靠性。

二、试验准备1. 试验设备和工具准备：- 阀门试验台- 压力表- 流量计- 温度计- 扳手、扳手套筒等常用工具2. 试验环境准备：- 确保试验现场通风良好，并无明火或易燃物品- 保证试验设备和工具处于良好的工作状态- 清理试验台面，确保无杂物3. 试验材料准备：- 试验液体（根据实际需要选择合适的液体）- 试验记录表格- 其他可能需要的辅助材料（如密封胶、润滑油等）三、试验步骤1. 确认试验阀门的型号、规格和试验要求，并核对试验设备和工具的准备情况。

2. 检查阀门的外观和连接情况，确保无明显损坏和松动。

3. 根据试验要求，将阀门安装到试验台上，并进行固定。

4. 进行气密性试验：a. 关闭阀门，将试验液体注入试验台。

b. 用压力表检测试验台内的压力，确保无泄漏现象。

c. 观察阀门外观，检查是否有气泡冒出，确认阀门密封性良好。

5. 进行耐压试验：a. 逐渐增加试验台内的压力，记录每个压力点的数值。

b. 在每个压力点维持一段时间，观察阀门是否有异常现象，如渗漏、异响等。

c. 在试验结束后，降低压力至零，观察阀门是否能完全关闭。

6. 进行流量测试：a. 根据试验要求，设置试验台内的流量。

b. 观察阀门在不同流量下的工作情况，记录流量和阀门的开度。

7. 进行温度测试：a. 根据试验要求，设置试验台内的温度。

b. 观察阀门在不同温度下的工作情况，记录温度和阀门的开度。

8. 完成试验后，将试验记录整理并归档，包括试验日期、试验人员、试验设备和工具的编号、试验结果等信息。

四、安全注意事项1. 在试验过程中，应穿戴好防护装备，如安全帽、防护眼镜和手套等。

2. 确保试验现场通风良好，避免有害气体积聚。

3. 操作过程中应注意防止烫伤和撞伤等事故的发生。

公司名称company name 人员 Engineer时间 Date公司地址 companyaddress入住宾馆 Hotel：工作概要 Subject公司名称company name 人员 Engineer时间 Date公司地址 companyaddress入住宾馆 Hotel：工作概要 Subject公司名称company name 人员 Engineer时间 Date公司地址 companyaddress入住宾馆 Hotel：工作概要 Subject公司名称company name 人员 Engineer时间 Date公司地址 companyaddress公司名称company name 人员 Engineer时间 Date公司地址 companyaddress入住宾馆 Hotel：工作概要 Subject按YES 就可以清楚CPU 程序公司名称company name 人员 Engineer时间 Date公司地址 companyaddress入住宾馆 Hotel：工作概要 Subject公司名称company name 人员 Engineer时间 Date公司地址 companyaddress入住宾馆 Hotel：工作概要 Subject公司名称company name 人员 Engineer时间 Date公司地址 companyaddress入住宾馆 Hotel：工作概要 Subject把EIN改成AUS 保存并下载.公司名称company name 人员 Engineer时间 Date公司地址 companyaddress入住宾馆 Hotel：工作概要 Subject已经改成AUS.下面有绿色下划线的是需要根据比例阀特性而改变的参数.O以上都是负数.0以下都是正数.不能搞反公司名称company name 人员 Engineer公司地址 company时间 Dateaddress入住宾馆 Hotel：工作概要 Subject原来送线速度是1600,现在改成2000.全部测试ok后再改成1600公司名称company name 人员 Engineer时间 Date公司地址 companyaddress入住宾馆 Hotel：工作概要 Subject公司名称company name 人员 Engineer时间 Date公司地址 companyaddress入住宾馆 Hotel：工作概要 Subject公司名称company name 人员 Engineer时间 Date公司地址 companyaddress入住宾馆 Hotel：工作概要 Subject查看实际线速度,打开上面这个历史趋势公司名称company name 人员 Engineer时间 Date公司地址 companyaddress入住宾馆 Hotel：工作概要 Subject。

阀门试验作业指导书一、任务背景阀门试验是指对安装在管道系统中的各种阀门进行性能测试和功能验证的工作。

阀门试验的目的是确保阀门的密封性、流量调节性能和耐压能力等满足设计要求，以保证管道系统的正常运行和安全性。

本文档旨在提供阀门试验作业的详细指导，确保试验工作的准确性和可靠性。

二、试验准备1. 确认试验阀门的类型、规格和试验要求。

2. 准备试验设备，包括试验台、压力表、流量计等。

3. 检查试验设备的工作状态和准确性，确保能够满足试验要求。

4. 清理试验现场，确保无杂物和安全隐患。

三、试验步骤1. 安装试验阀门到试验台上，并进行初步检查，确保阀门安装正确、密封良好。

2. 检查试验设备的连接情况，确保与试验阀门连接的管道和设备无泄漏。

3. 打开试验设备的供水或供气系统，将试验介质送入试验阀门。

4. 观察并记录试验阀门的开启、关闭情况，检查阀门的操作性能。

5. 逐步增加试验介质的压力，记录试验阀门的压力变化情况。

6. 在试验过程中，根据试验要求进行不同的操作，如开启、关闭、调节流量等。

7. 检查试验阀门的泄漏情况，记录泄漏程度和位置。

8. 根据试验要求进行不同的试验，如气密性试验、密封性试验、耐压试验等。

9. 完成试验后，关闭试验设备的供水或供气系统，将试验介质排空。

10. 拆卸试验阀门，并进行维护和清洁。

四、试验记录1. 记录试验阀门的基本信息，包括阀门类型、规格、制造商等。

2. 记录试验设备的基本信息，包括压力表、流量计等设备的型号和准确度等。

3. 记录试验的日期、时间、试验人员等信息。

4. 记录试验过程中的观察结果和数据，如阀门开启、关闭时间，压力变化情况等。

5. 记录试验阀门的泄漏情况，包括泄漏程度和位置。

6. 记录试验结果和结论，评估阀门的性能是否符合设计要求。

7. 将试验记录整理成报告，并保存备查。

五、安全注意事项1. 在试验过程中，严禁超过试验阀门的额定压力和温度范围。

2. 试验现场必须保持整洁，防止杂物堆积和滑倒等事故发生。

阀门试验作业指导书一、任务背景阀门试验是在工程施工阶段对阀门进行检测和验证的重要环节，以确保阀门的性能和质量符合设计要求和行业标准。

本文旨在提供一份详细的阀门试验作业指导书，以确保试验过程的准确性和一致性。

二、试验目的1. 验证阀门的密封性能，确保其能够有效控制流体流动。

2. 检测阀门的启闭操作是否灵活、可靠。

3. 确定阀门的额定压力和温度范围内的性能指标。

三、试验范围本次试验涵盖以下阀门类型：1. 截止阀2. 调节阀3. 止回阀4. 安全阀四、试验设备和工具1. 压力表：用于测量阀门的压力。

2. 温度计：用于测量阀门的温度。

3. 润滑油：用于润滑阀门的活塞和密封面。

4. 扳手和扳手套筒：用于拆卸和安装阀门。

五、试验步骤1. 准备工作a. 确认阀门的型号、规格和材质，并与设计文件核对。

b. 检查阀门的外观是否完好，无损坏和渗漏现象。

c. 清洁阀门的密封面和活塞，并涂抹适量的润滑油。

2. 密封性试验a. 将阀门安装在试验台上，并确保其处于关闭状态。

b. 用压力表测量阀门的压力，并记录下来。

c. 逐渐增加压力，直到达到额定压力的1.5倍。

d. 观察阀门是否有渗漏现象，记录下来。

3. 启闭试验a. 将阀门安装在试验台上，并确保其处于关闭状态。

b. 用扳手或扳手套筒轻轻旋转阀门手轮，使阀门完全打开。

c. 观察阀门的启闭操作是否灵活、顺畅。

d. 用压力表测量阀门在全开和全闭状态下的压力，并记录下来。

4. 额定压力和温度试验a. 将阀门安装在试验台上，并确保其处于关闭状态。

b. 用压力表测量阀门的额定压力，并记录下来。

c. 用温度计测量阀门的额定温度，并记录下来。

d. 逐渐增加压力，直到达到额定压力的1.5倍。

e. 观察阀门是否有渗漏现象，记录下来。

六、试验记录在试验过程中，应准确记录以下信息：1. 阀门的型号、规格和材质。

2. 试验日期和时间。

3. 试验人员的姓名和职务。

4. 试验设备的型号和精度等级。

5. 试验过程中的观察结果和数据记录。

电液比例方向阀动态性能实验4.1 实验目的一了解比例方向阀动态特性测试装置；二掌握比例方向阀流量阶跃响应特性曲线的测试方法；三掌握比例方向阀动态特性各参数物理意义和计算方法4.2 测试装置及实验原理4.2.1测试装置的液压原理图图4-1 测试原理图图4-2 测试操作原理图4.2.2实验原理比例方向阀流量阶跃响应特性是比例方向阀动态特性的主要特性，该实验是测试比例方向阀流量阶跃响应曲线并计算动态特性的主要参数。

给被试的比例方向阀的控制器施加一个升幅的阶跃信号（从起始电压至最大电压），A 口至B 口的流量相应地完成一个流量增加过程；这一过程完成后，再给被试的比例方向阀的控制器施加一个降幅的阶跃信号（从最大电压至起始电压），比例方向阀A 口至B 口的流量也相应地完成一个流量减小过程；记录被试比例方向阀流量变化全过程，绘制流量响应曲线。

根据被试比例方向阀流量阶跃响应曲线，计算阀的动态特性的主要参数：稳态流量)( Xo 、幅值（amp X ）、超调量（Mp ）、峰值（tp ）、上升时间(tr )、下降时间(td )、调整时间(ts )等。

阀的流量动态特性的主要参数物理意义如下图所示。

4.3 实验软件功能软件的操作功能：显示液压原理图、测试数据、流量阶跃响应曲线、阀动态特性测试结果、输出实验报告（HTML 格式）、实验结果查询等。

实验软件界面如下图所示。

4.4 实验操作步骤(关闭截止阀I、II、III、VI、IX；开启截止阀V、VII、VIII。

)4.4.1.按[液压原理图]检查测试回路；4.4.2.启动电机，调节溢流阀YI，使系统达到阀测试压力(如8MPa)，通电换向阀1YA、2YA使比例换向阀油口与流量传感器接通；4.4.3.在[测试参数设置]栏内的编辑框内填写相应的数据；比例方向阀的控制电压范围为-5v-------+5v，所以最大电压不能超过5v。

4.4.4.在[测试数据操作]栏内的编辑框内，填入[测试数据文件]名；在【试验报告文件储存】填写试验报告储存的文件名，可以和测试数据文件名一样。

阀门试验作业指导书一、任务背景和目的阀门试验是确保阀门的质量和性能达到设计要求的重要环节。

本次阀门试验作业指导书的目的是为了指导试验人员进行阀门试验，确保试验过程规范、安全、高效。

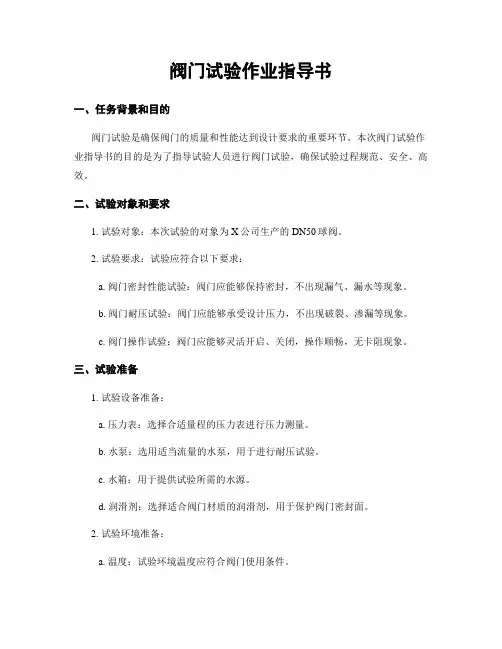

二、试验对象和要求1. 试验对象：本次试验的对象为X公司生产的DN50球阀。

2. 试验要求：试验应符合以下要求：a. 阀门密封性能试验：阀门应能够保持密封，不出现漏气、漏水等现象。

b. 阀门耐压试验：阀门应能够承受设计压力，不出现破裂、渗漏等现象。

c. 阀门操作试验：阀门应能够灵活开启、关闭，操作顺畅，无卡阻现象。

三、试验准备1. 试验设备准备：a. 压力表：选择合适量程的压力表进行压力测量。

b. 水泵：选用适当流量的水泵，用于进行耐压试验。

c. 水箱：用于提供试验所需的水源。

d. 润滑剂：选择适合阀门材质的润滑剂，用于保护阀门密封面。

2. 试验环境准备：a. 温度：试验环境温度应符合阀门使用条件。

b. 压力：试验环境压力应符合阀门使用条件。

c. 通风：试验现场应保持良好的通风条件，防止有害气体积聚。

四、试验步骤1. 阀门密封性能试验：a. 将阀门安装在试验台上，确保阀门连接牢固。

b. 关闭阀门，使用压力表对阀门进行泄漏测试，记录泄漏情况。

c. 打开阀门，使用压力表对阀门进行密封性能测试，记录压力变化情况。

d. 检查阀门密封面是否有渗漏现象，记录检查结果。

2. 阀门耐压试验：a. 将阀门安装在试验台上，确保阀门连接牢固。

b. 使用水泵将水源连接至阀门，逐渐增加压力，记录压力变化情况。

c. 检查阀门是否有破裂、渗漏等现象，记录检查结果。

3. 阀门操作试验：a. 将阀门安装在试验台上，确保阀门连接牢固。

b. 手动操作阀门，检查阀门开启、关闭的灵活性和顺畅性。

c. 检查阀门是否有卡阻现象，记录检查结果。

五、试验记录和分析1. 试验记录：对每个试验步骤的过程和结果进行详细记录，包括试验时间、试验环境条件、试验设备、试验步骤、试验结果等。

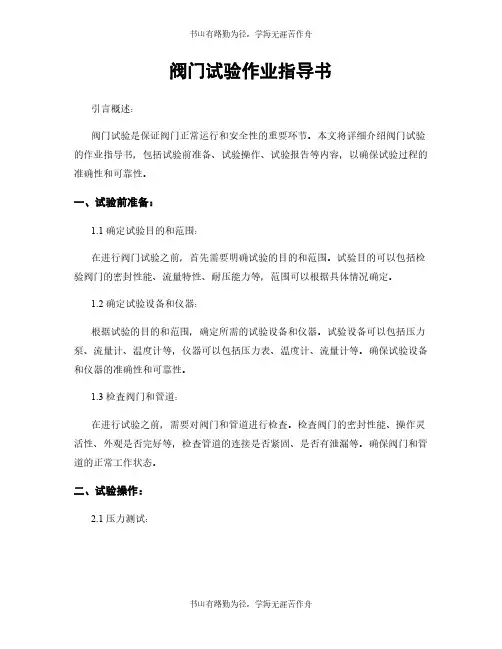

阀门试验作业指导书引言概述：阀门试验是保证阀门正常运行和安全性的重要环节。

本文将详细介绍阀门试验的作业指导书，包括试验前准备、试验操作、试验报告等内容，以确保试验过程的准确性和可靠性。

一、试验前准备：1.1 确定试验目的和范围：在进行阀门试验之前，首先需要明确试验的目的和范围。

试验目的可以包括检验阀门的密封性能、流量特性、耐压能力等，范围可以根据具体情况确定。

1.2 确定试验设备和仪器：根据试验的目的和范围，确定所需的试验设备和仪器。

试验设备可以包括压力泵、流量计、温度计等，仪器可以包括压力表、温度计、流量计等。

确保试验设备和仪器的准确性和可靠性。

1.3 检查阀门和管道：在进行试验之前，需要对阀门和管道进行检查。

检查阀门的密封性能、操作灵活性、外观是否完好等，检查管道的连接是否紧固、是否有泄漏等。

确保阀门和管道的正常工作状态。

二、试验操作：2.1 压力测试：根据试验目的，确定试验的压力范围和持续时间。

使用压力泵将压力逐渐增加到设定值，并保持一段时间，观察阀门的压力变化情况。

记录试验数据并制作试验报告。

2.2 流量测试：根据试验目的，确定试验的流量范围和持续时间。

使用流量计测量通过阀门的流量，并记录试验数据。

根据流量变化情况，评估阀门的流量特性。

制作试验报告。

2.3 温度测试：根据试验目的，确定试验的温度范围和持续时间。

使用温度计测量阀门周围的温度，并记录试验数据。

根据温度变化情况，评估阀门的耐温性能。

制作试验报告。

三、试验报告：3.1 数据分析：根据试验过程中记录的数据，进行数据分析。

比较试验结果与试验标准的要求，评估阀门的性能是否符合要求。

分析数据的准确性和可靠性。

3.2 问题分析：根据试验过程中出现的问题，进行问题分析。

分析问题的原因和影响，并提出解决方案。

确保问题得到及时解决，防止类似问题再次发生。

3.3 结论和建议：根据试验结果和问题分析，得出结论和建议。

结论可以包括阀门的性能评估和改进建议，建议可以包括试验方法的改进和设备的更新等。

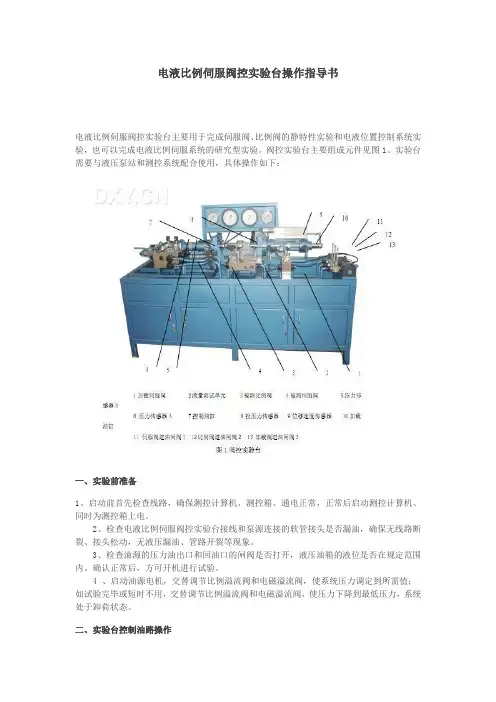

电液比例伺服阀控实验台操作指导书电液比例伺服阀控实验台主要用于完成伺服阀、比例阀的静特性实验和电液位置控制系统实验，也可以完成电液比例伺服系统的研究型实验。

阀控实验台主要组成元件见图1。

实验台需要与液压泵站和测控系统配合使用，具体操作如下：一、实验前准备1、启动前首先检查线路，确保测控计算机、测控箱、通电正常，正常后启动测控计算机、同时为测控箱上电。

2、检查电液比例伺服阀控实验台接线和泵源连接的软管接头是否漏油，确保无线路断裂、接头松动，无液压漏油、管路开裂等现象。

3、检查油源的压力油出口和回油口的闸阀是否打开，液压油箱的液位是否在规定范围内。

确认正常后，方可开机进行试验。

4 、启动油源电机，交替调节比例溢流阀和电磁溢流阀，使系统压力调定到所需值；如试验完毕或短时不用，交替调节比例溢流阀和电磁溢流阀，使压力下降到最低压力，系统处于卸荷状态。

二、实验台控制油路操作按油源操作步骤，启动泵源并调定好系统压力，将压力油进油闸阀根据所使用的阀搬至相应位置。

压力油进油闸阀有3个，分别控制进入试验比例阀、试验伺服阀和加载伺服阀的压力油，在做不同的试验项目时，打开相应的进油闸阀。

根据选定的实验项目，参考油路图确定正确操作方法，将相关闸阀搬至相应工作位置。

注意，闸阀中心的红一字线与闸阀长边中心线一致时为接通，垂直时为切断。

具体的操作如下：三、实验操作步骤3.1 流量特性实验流量特性实验是通过控制伺服阀或比例阀线圈电流的变化，测量阀的流量大小的变化情况。

得出电液伺服阀或比例阀的空载流量与阀的线圈电流之间的关系，流量-电流曲线为阀的流量特性曲线。

操作步骤：1）调节阀供油压为额定供油压力，切换实验油路——关闭QF3、4、5、7，打开QF6、8、9，将两个节流阀开口调至最大开口。

2）选择通过测试程序，选择伺服阀或比例阀的“流量特性”检测项目，测控箱选择“仪控”工作方式（具体操作见测控箱使用说明书）。

3）通过计算机程序和多功能测控箱产生频率为0.01Hz至0.05Hz幅值为额定电流的三角波信号加给伺服阀或比例阀（详细操作见测控软件说明书）。

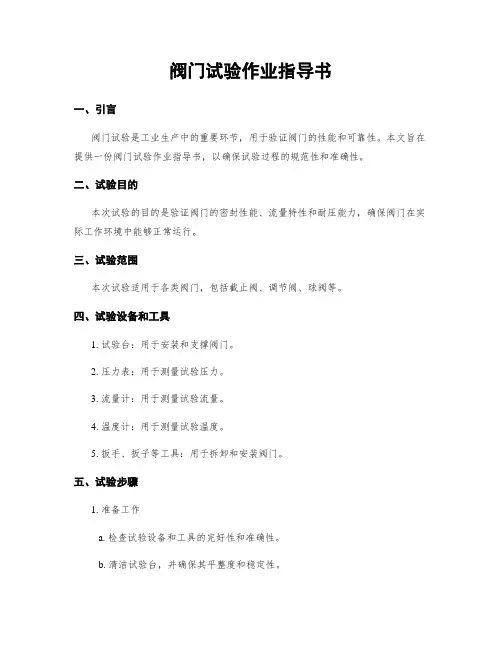

阀门试验作业指导书一、引言阀门试验是工业生产中的重要环节，用于验证阀门的性能和可靠性。

本文旨在提供一份阀门试验作业指导书，以确保试验过程的规范性和准确性。

二、试验目的本次试验的目的是验证阀门的密封性能、流量特性和耐压能力，确保阀门在实际工作环境中能够正常运行。

三、试验范围本次试验适用于各类阀门，包括截止阀、调节阀、球阀等。

四、试验设备和工具1. 试验台：用于安装和支撑阀门。

2. 压力表：用于测量试验压力。

3. 流量计：用于测量试验流量。

4. 温度计：用于测量试验温度。

5. 扳手、扳子等工具：用于拆卸和安装阀门。

五、试验步骤1. 准备工作a. 检查试验设备和工具的完好性和准确性。

b. 清洁试验台，并确保其平整度和稳定性。

c. 根据阀门的规格和要求，选择合适的密封垫片和润滑剂。

2. 阀门安装a. 使用扳手和扳子，将阀门安装在试验台上。

b. 确保阀门的连接螺纹紧固，并使用润滑剂涂抹阀杆和密封面。

3. 密封性试验a. 关闭阀门，并将试验压力逐渐增加至规定值。

b. 观察阀门是否出现泄漏，如果有泄漏现象，需及时停止试验并检查密封面和密封垫片的情况。

c. 记录试验压力和泄漏情况。

4. 流量特性试验a. 将试验压力设定为规定值，并逐渐打开阀门，记录不同开度下的流量。

b. 根据试验数据绘制流量特性曲线。

5. 耐压能力试验a. 将试验压力逐渐增加至规定值，并保持一段时间。

b. 观察阀门是否出现渗漏或变形等异常情况。

c. 记录试验压力和阀门状态。

6. 试验结束a. 关闭阀门，并将试验台清洁干净。

b. 清理试验设备和工具，并进行维护保养。

六、试验记录每一次试验都应详细记录以下内容：1. 试验日期和时间。

2. 试验阀门的型号、规格和编号。

3. 试验压力、流量和温度的测量值。

4. 密封性试验和耐压能力试验的结果。

5. 试验过程中出现的异常情况和处理方法。

七、安全注意事项1. 试验过程中，严禁站在阀门正面，以免受伤。

2. 在进行耐压能力试验时，应确保试验设备和工具的稳定性，防止意外发生。

电液比例阀性能测试实验指导书实验项目1. 电液比例方向阀性能实验2. 电液比例溢流阀性能实验3. 电液比例调速阀性能实验唐山学院机电工程系实验一电液比例溢流阀性能测试一、实验液压原理图二、液压元件配置1－变量叶片泵2－先导式溢流阀3－电磁阀4－电液流量伺服阀2FRE6~20/10QM5－蓄能器6－被试阀电液比例溢流阀DBETR-10B/80M7、8－压力传感器9－加载用节流截止阀10－流量传感器11、12－截止阀13－压力表三、实验内容1、稳态压力控制特性测试测试阀控制电流与阀输出压力之间关系，画特性曲线，计算死区、滞环、非线性度。

2、稳态负载特性（压力-流量特性）测试控制输入电流、输出压力、负载干扰（流量）之间关系。

3、输入信号阶跃响应测试（选做）测试阀输出压力相对一定幅值输入电信号阶跃变化的过渡过程响应特性，画特性曲线，计算滞后时间、上升时间、过渡过程时间等。

4、频率响应特性测试测试阀对一组不同频率的等幅正弦输入信号的响应特性，画频响特性曲线（博德图），算幅频宽、相频宽。

四、实验方法●测试电回路接线操作：1）压力传感器－把P A、P B压力传感器信号线分别扦入控制面板上的模拟信号输入口1、2口。

2）电液比例溢流阀－把比例溢流阀电磁铁A线圈扦入比例溢流阀放大器电磁铁A扦座上，位移传感器信号线扦入放大器的阀蕊反馈扦座。

比例溢流阀放大器输入测试信号、输出测试信号用四蕊测试线分别扦入控制面板上的模拟信号输入口5、6口上，差动信号输入信号用二蕊测试线扦入控制面板上的模拟信号输出口1口上。

转换开关转入自动位置。

3）电液比例流量阀－把比例流量阀电磁铁A线圈扦入比例流量阀放大器电磁铁A扦座上，位移传感器信号线扦入放大器的阀蕊反馈扦座。

电液比例流量阀放大器差动输入信号号用二蕊测试线分别扦入控制面板上的模拟信号输出口2口上。

转换开关转入自动位置。

4）流量传感器－把大流量传感器、小流量传感器信号线分别扦入控制面板上的脉冲信号输入口1、2口上（模拟输入信号分别9、10通道）。

阀门试验作业指导书引言概述：阀门试验是保证阀门性能和安全运行的重要环节。

为了规范阀门试验操作，提高试验效率和准确性，制定了阀门试验作业指导书。

本文将详细介绍阀门试验作业指导书的内容和要点。

一、试验前准备1.1 确认试验标准：根据阀门类型和用途，确定适合的试验标准，如GB、JB、API等。

1.2 准备试验设备：准备好试验台、试验泵、压力表、温度计等试验设备，确保设备完好。

1.3 准备试验介质：根据试验标准要求，准备好试验介质，如水、气体等。

二、试验操作步骤2.1 阀门外观检查：检查阀门外观是否完好，无损坏和漏漆现象。

2.2 阀门密封性检查：关闭阀门，进行密封性检查，确保阀门密封性良好。

2.3 阀门试验：按照试验标准要求，进行阀门试验，包括密封性试验、耐压试验等。

三、试验记录和报告3.1 记录试验数据：记录试验过程中的各项数据，包括试验压力、试验温度、试验时间等。

3.2 试验结果判定：根据试验数据，判定阀门是否合格，记录试验结果。

3.3 编写试验报告：根据试验记录和结果，编写试验报告，包括试验过程、结果和结论等内容。

四、试验安全注意事项4.1 确保试验设备安全：使用试验设备时，要确保设备安全可靠，避免发生意外事故。

4.2 防止试验介质泄漏：在试验过程中，要注意防止试验介质泄漏，确保试验环境安全。

4.3 阀门试验区域安全：设置阀门试验区域，确保周围人员安全，避免人员伤害。

五、试验后处理5.1 阀门清洗保养：试验结束后，对阀门进行清洗和保养，确保阀门性能和寿命。

5.2 试验设备维护：对试验设备进行维护保养，确保设备长期稳定运行。

5.3 存档管理：将试验记录和报告进行存档管理，便于日后查阅和追溯。

总结：阀门试验作业指导书是规范阀门试验操作的重要文件，正确执行试验作业指导书的内容和要点，能够确保阀门试验的准确性和安全性，提高阀门的可靠性和稳定性。

希翼本文对阀门试验作业指导书的内容和要点有所匡助，为阀门试验工作提供参考和指导。

阀门试验作业指导书一、背景介绍阀门试验是在安装、维修或更换阀门之前进行的一项重要工作，旨在确保阀门的安全可靠性和性能符合要求。

本作业指导书旨在提供阀门试验的详细步骤和操作要求，以确保试验过程的准确性和一致性。

二、试验设备和工具1. 试验台：用于安装阀门进行试验。

2. 压力表：用于测量试验过程中的压力变化。

3. 温度计：用于测量试验过程中的温度变化。

4. 试验介质：根据阀门类型和规格选择合适的试验介质。

5. 手动泵：用于施加压力。

6. 计时器：用于记录试验时间。

三、试验步骤1. 准备工作a. 确认试验台的清洁和完好无损。

b. 检查试验设备和工具的完好性和准确性。

c. 准备试验介质，并确保其符合试验要求。

d. 将阀门安装在试验台上，并确保其连接牢固。

2. 密封性试验a. 关闭阀门，施加适当的试验介质压力，并记录压力值。

b. 观察阀门是否有泄漏现象，如有泄漏，记录泄漏位置和程度。

c. 保持试验压力稳定一段时间，并观察阀门是否有压力下降现象。

d. 增加试验压力至额定压力，保持一段时间，并观察阀门是否有泄漏或变形现象。

3. 开启和关闭试验a. 缓慢打开阀门，记录阀门开启的时间和过程中的压力变化。

b. 缓慢关闭阀门，记录阀门关闭的时间和过程中的压力变化。

c. 观察阀门在开启和关闭过程中是否有异常现象，如有异常，记录并报告相关人员。

4. 耐压试验a. 关闭阀门，施加额定压力的1.5倍的试验压力，并保持一段时间。

b. 观察阀门是否有泄漏或变形现象，如有异常，记录并报告相关人员。

5. 温度试验（适用于高温阀门）a. 将阀门暴露在高温环境中，记录试验开始时的温度。

b. 保持一段时间后，观察阀门是否有泄漏或变形现象。

c. 记录试验结束时的温度。

6. 结束工作a. 关闭试验介质供应，排空试验介质。

b. 清洁试验台和试验设备。

c. 将试验结果记录并报告相关人员。

四、安全注意事项1. 在试验过程中，严禁站在阀门正面或试验介质喷射方向。

《电液比例控制技术》实验指导书武汉科技大学机械自动化学院流体传动与控制研究所编流体传动与控制实验室二O一六年三月前言《电液比例控制技术》实验是培养机械电子工程专业学生工程观念的实践性教学环节，是完成本科学生培养目标的重要教学手段，有利于学生将理论与实践相结合。

通过实验，使学生了解电液比例元件与系统的基本组成和工作原理，初步具备综合运用本科阶段所学知识动手设计、组建一个完整的比例系统的能力，提高机械类本科学生的综合素质和专业技能（观察能力、分析能力、动手解决问题的能力），进一步巩固和提高课堂教学质量。

实验注意事项：1.实验前务必仔细阅读实验指导书，了解实验内容，熟悉实验原理、实验电路、油路及实验方法，并根据实验要求独立完成必要的分析、计算。

2.接线前必须先断开总电源及各分电源开关，严禁带电接线，接线完毕，待实验指导老师检查无误后方可通电实验。

3.实验系统上不可随意放置杂物，特别是导电的工具和多余的导线等。

4.实验完毕，应及时关闭各电源开关，整理好连接导线并放置到规定位置。

5.实验结束后按要求完成实验报告。

实验一比例溢流阀控制特性试验一、实验目的1、进一步理解比例溢流阀的控制特性与性能。

2、掌握比例溢流阀控制特性的指标和意义。

3、掌握比例溢流阀控制特性的测试原理和测试方法。

二、实验仪器YZ-01（或YZ-02）型液压系统综合教学实验台。

1台液压泵站 1台比例溢流阀 1个直动式溢流阀 1个压力表 1个压力传感器 1个万用表 2块油管、导线若干三、实验内容1、比例溢流阀的功能1、构成液压系统的恒压源；2、将控制信号置为零，即可获得卸荷功能；3、比例溢流阀可方便地构成压力负反馈系统；4、合理调节控制信号的幅值可获得液压系统的过载保护功能。

2、实验油路与电路图比例溢流阀测试实验油路图1—直动式溢流阀；2—液压泵；3—压力表；4—压力传感器；5—比例溢流阀（被试阀）比例溢流阀测试电路接线图3、实验步骤（1）实验系统组成。

电液比例阀综合性能试验台（6）
3 电液比例阀的测试
图6为用所研制的试验台对川崎的一款比例减压阀进行测试得出的曲线。

横坐标为驱动电压信号，单位为V；纵坐标为A口压力值，单位为MPa。

从试验结果可以看出：不管是采用不采用颤振信号，随着给定信号的递增，两种试验台测出的A口压力值均上升，除去开始段的死区和后段的饱和区，中间均存在一段直线段。

当给定信号递减以后，A 口的压力值也开始下降，但是数值上比同一驱动信号下的上升段的数值要大，这是由于阀芯与阀套间的摩擦力造成的。

另外，加入颤振后的测试曲线工作段的滞环也明显减小，线性度、死区等指标也比不加颤振的好很多。

从试验结果来看，测试曲线完全符合标准，被测工件是合格的。

图4-6 电液比例阀性能测试曲线
经过计算，比例阀线性度、滞环、死区指标对比如表1所示。

表4-1 比例阀线性度、滞环、死区指标对比表格。

电液比例溢流阀试验（参考GB 8105－87）问额定压力？额定流量？最小调压值？是否有先导级？先导级是否有遥控口？
被试电液比例溢流阀的进油口接被试阀底座的P口，出油口接被试阀底座的T口，先导级遥控口接被试阀底座的X口。

一、稳态压力—流量特性试验
1、打开球阀57.1、24.3、57.6、57.4，关闭球阀57.3、24.4、24.5、57.5、57.7。

2、开泵源（根据试验流量开几只泵），升压时先暂时关闭球阀24.3，给比例溢流阀53电，使系统压力升至额定压力或试验压力（事先提问）的110%（读压力表38.5或压力传感器40.2），完成后打开球阀24.3。

3、将被试阀调定在所需试验压力（事先提问）值上（由压力表69.4和压力传感器40.6测定）。

4、调节泵源，使流量从零增加到试验流量值（由流量计23.2测定），再从最大试验流量值减小到零。

方法：逐渐增加比例泵47的电流，使泵的输出流量加大至被试阀额定流量或试验流量（事先提问），如仍小于被试阀所需流量再增开定量泵52，开定量泵52时应先降低比例泵47的电流后再逐渐增加比例泵47的电流。

5、以流量为横坐标、进口压力为纵坐标，绘制稳态压力－流量特性曲线（如GB8105—87图3a所示）。

6、在被试阀79其它进口试验压力下，重复步骤3～5。

注：①、关闭其它模块入口球阀。

②、开变量泵47前，开控制泵27。

开控制泵27时，根据试验所需控制压力Pa大小调
定电磁溢流阀36的值，但其值不得小于变量泵47所需控制压力大小（10MPa），调速阀60一般不需要重新调定。

阀门试验作业指导书标题：阀门试验作业指导书引言概述：阀门试验是在工业生产中常见的一项重要操作，目的是检测阀门的性能和质量，确保其正常运行。

为了保证试验的准确性和安全性，编写一份阀门试验作业指导书是必要的。

本文将从五个大点分别阐述阀门试验的相关内容，并在总结部分提供进一步的指导。

正文内容：一、试验前准备1.1 确定试验对象：根据实际情况确定需要进行试验的阀门类型和数量。

1.2 检查试验设备：确保试验设备完好无损，并进行必要的校准和维护。

1.3 准备试验介质：根据试验要求准备相应的试验介质，并确保其符合相关标准要求。

二、试验操作步骤2.1 清洗阀门：在试验前对阀门进行清洗，确保其内部无杂质和污染物。

2.2 密封性试验：采用适当的方法进行阀门的密封性试验，如气密性试验或水密性试验。

2.3 耐压试验：根据阀门的设计压力和试验标准要求，进行相应的耐压试验。

2.4 流量特性试验：通过改变介质流量和压力，测试阀门的流量特性，如流量系数和流量特性曲线等。

2.5 操作性试验：模拟实际操作情况，测试阀门的开启、关闭、调节等功能，确保其操作性良好。

三、试验数据记录与分析3.1 记录试验参数：在试验过程中，及时记录试验参数，包括试验介质、压力、流量、温度等。

3.2 分析试验结果：根据试验数据进行分析，评估阀门的性能和质量，判断其是否符合相关标准要求。

3.3 编制试验报告：根据试验结果编制试验报告，记录试验过程、结果和分析，为后续的阀门使用和维护提供参考依据。

四、注意事项和安全措施4.1 遵循操作规程：在试验过程中，严格按照操作规程进行操作，确保试验的准确性和安全性。

4.2 注意阀门材质：根据试验介质的特性，选择适合的阀门材质，避免材料腐蚀或泄漏等问题。

4.3 安全防护措施：在试验过程中，采取必要的安全措施，如佩戴防护眼镜、手套等，确保人员的安全。

五、维护与保养5.1 清洁阀门：试验结束后，及时清洁阀门，防止杂质和污染物对阀门的影响。
