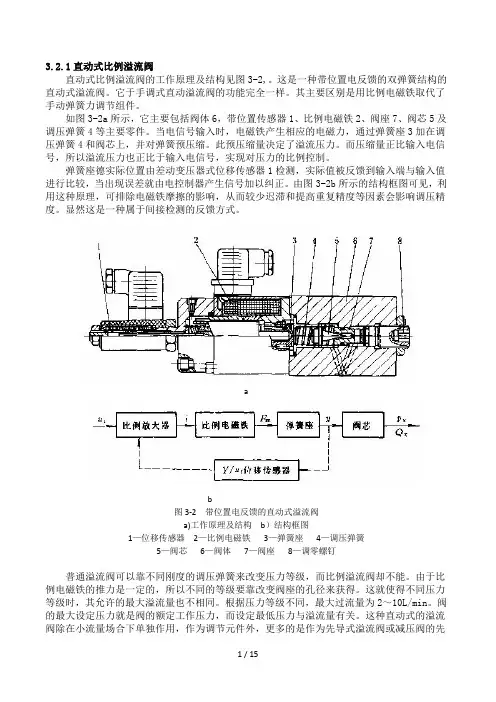

3.2.1直动式比例溢流阀直动式比例溢流阀的工作原理及结构见图3-2,。
这是一种带位置电反馈的双弹簧结构的直动式溢流阀。
它于手调式直动溢流阀的功能完全一样。
其主要区别是用比例电磁铁取代了手动弹簧力调节组件。
如图3-2a所示，它主要包括阀体6，带位置传感器1、比例电磁铁2、阀座7、阀芯5及调压弹簧4等主要零件。
当电信号输入时，电磁铁产生相应的电磁力，通过弹簧座3加在调压弹簧4和阀芯上，并对弹簧预压缩。
此预压缩量决定了溢流压力。
而压缩量正比输入电信号，所以溢流压力也正比于输入电信号，实现对压力的比例控制。
弹簧座德实际位置由差动变压器式位移传感器1检测，实际值被反馈到输入端与输入值进行比较，当出现误差就由电控制器产生信号加以纠正。
由图3-2b所示的结构框图可见，利用这种原理，可排除电磁铁摩擦的影响，从而较少迟滞和提高重复精度等因素会影响调压精度。
显然这是一种属于间接检测的反馈方式。
ab图3-2 带位置电反馈的直动式溢流阀a)工作原理及结构b）结构框图1—位移传感器2—比例电磁铁3—弹簧座4—调压弹簧5—阀芯6—阀体7—阀座8—调零螺钉普通溢流阀可以靠不同刚度的调压弹簧来改变压力等级，而比例溢流阀却不能。
由于比例电磁铁的推力是一定的，所以不同的等级要靠改变阀座的孔径来获得。
这就使得不同压力等级时，其允许的最大溢流量也不相同。
根据压力等级不同，最大过流量为2～10L/min。
阀的最大设定压力就是阀的额定工作压力，而设定最低压力与溢流量有关。
这种直动式的溢流阀除在小流量场合下单独作用，作为调节元件外，更多的是作为先导式溢流阀或减压阀的先导阀用。
另外，位于阀底部德调节螺钉8，可在一定范围内，调节溢流阀的工作零位。
3.2.2先导式比例溢流阀1.结构及工作原理图3-3所示为一种先导式比例溢流阀的结构图。
它的上部位先导级6，是一个直动式比例溢流阀。
下部为主阀级11，中部带有一个手调限压阀10，用于防止系统过载。
当比例电磁铁9通有输入信号电流时，它施加一个直接作用在先导阀芯8上。
