金刚石砂轮修整方法

（1）金刚石笔修整砂轮根据金刚石颗粒的大小及其在笔中分布的不同，金刚石笔分为链状、层状、排状和粉状等几种。

由天采用结合力较强的合金作结合剂，使用中金刚石砂轮颗粒不易脱落，直到用完无需中途修磨。

（2）滚压法修整砂轮滚压法修整金刚石砂轮，砂轮通过降速以1~2m/s的速度带动滚压轮（用金属、硬质合金或磨料制成）旋转。

滚压轮加于砂轮约3~5MPa的压力，将金刚石砂轮表层的磨粒挤碎或使磨粒脱落。

滚压法修整的砂轮切削性能较好，成本较低，但被磨工件的表面粗糙度较粗，滚压轮易磨损，寿命短，精度易丧失。

故这种修整方法主要用于批量不大、精度要求不高的成形磨削。

被修整砂轮硬度均匀性要好，否则砂轮会产生局部形状失真。

电镀金刚石砂轮存在的缺陷：在镀层金属与基体及磨料的结合面上并不存在牢固的化学冶金结合，磨料实际上只是被机械包埋镶嵌在镀层金属中，因而把持力小，金刚石颗粒在负荷较重的高效磨削中易脱落(或镀层成片剥落)而导致整体失效；为增加把持力就必须增加镀层厚度，其结果是磨粒裸露高度和容屑空间减小，砂轮容易发生堵塞，散热效果差，工件表面容易发生烧伤。

目前国内的电镀砂轮制造尚未实现按加工条件的要求而优化设计出砂轮的最佳地貌，单层电镀金刚石砂轮的这些固有弊端必然会大大限制它在高效磨削中的应用。

近几年来，随着高速磨削和超精密磨削技术的迅速发展，对砂轮提出了更高的要求，陶瓷和树脂结合剂的砂轮已不能满足生产的需要，金属结合剂砂轮因其结合强度高、成型性好、使用寿命长等显著特性而在生产中得到了广泛的应用。

金属结合剂金刚石砂轮按制造方式不同主要有有烧结和电镀两种类型。

为了充分发挥超硬磨料的作用，国外从20世纪90年代初开始用高温钎焊工艺开发一种新型砂轮，即单层高温钎焊超硬磨料砂轮，目前国内这种砂轮还处于研制开发阶段。

砂轮修整的四种方法【金刚石滚轮修整器】用修整工具将砂轮修整成形或修去磨钝的表层，以恢复工作面的磨削性能和正确的几何形状的操作过程。

及时而正确地修整砂轮，是提高磨削效率和保证磨削质量不可缺少的重要环节。

砂轮修整一般有车削、用金刚石滚轮、磨削和滚轧等方法。

单点金刚石笔HNT金刚石滚轮1、车削修整法：以单颗粒金刚石(或以细碎金刚石制成的金刚笔)作为刀具车削砂轮，是应用最普遍的修整方法。

安装在刀架上的金刚石刀具通常在垂直和水平两个方向各倾斜约5°～15°，金刚石与砂轮的接触点应低于砂轮轴线0.5～2毫米，修整时金刚石并作均匀的低速进给移动。

要求磨削后的表面粗糙度越小，则进给速度应越低，如要达到Ra0.16～0.04微米的表面粗糙度，修整进给速度应低于50毫米/分。

修整总量一般为单面0.1毫米左右，往复修整多次。

粗修的切深每次为0.01～0.03毫米，精修则小于0.01毫米。

单点金刚石笔所用的金刚石颗粒有天然金刚石和人造金刚石之分，直径有10分、15分、20分、25分、30分、35分、40分、50分。

但目前市场较杂，价格参差不齐，同时随着金刚石修整滚轮的出现，正在逐渐被替代。

2、HNT金刚石滚轮修整法：采用电镀或粉末冶金等方法把大量金刚石颗粒镶嵌在钢质滚轮表面制成的HNT金刚石滚轮，以一定转速旋转（借以降低滚轮与砂轮的相对速度），对高速旋转的砂轮表面产生磨削和辗压作用，使砂轮获得与滚轮型面吻合的锋利工作表面。

HNT金刚石滚轮制造复杂,造价高，但经久耐用，修整效率高，适于在大批量生产中修整磨削特殊成形表面（如螺纹、齿轮和涡轮叶片榫齿等）的砂轮。

HNT金刚石修整滚轮的优势（1）操作简单，修整效率高，使用寿命长，质量稳定；（2）可修整出其他修整方法无法完成的复杂形面砂轮，表面质量和精度稳定；（3）金刚石修整滚轮的角度对称性公差控制在0.5度，圆弧最小公差保证在2μm以内；（4）金刚石滚轮大幅缩短了修整时间，生产效率提高，机械设备的磨损程度减少；（5）HNT金刚石修整滚轮能实现工厂自动化，修整器浇花频率非常低，降低操作人员的负担。

金刚石砂轮工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!金刚石砂轮工艺流程主要包括以下几个步骤：1. 原材料准备。

金刚石，选用高质量的金刚石颗粒，其粒度、强度和形状等特性会影响砂轮的性能。

DIA/CBN砂轮修整・修锐方法为正确使用金刚石／CBN砂轮，在初始安装或砂轮表面发生变形时，有必要进行整形及修锐。

在砂轮的外周用油性笔进行标记，让S45C等生材与之整体接触（至油性笔记号消失），然后进行正常研磨，直至外周跳动消失。

本方法在整形的同时也完成了修锐，因此可以此状态进入正式作业。

·请使用1180m/min的转速，比通常转速稍慢些。

（参考：通常为1700～2000m/min左右）·如果转速不能降低，请将切入量降至1mm左右尝试。

·进给速度采用30mm/min（每分钟30毫米），近似于静止的低速进给。

2.WA(白刚玉)或GC(绿色碳化硅)油石磨削修锐法(适用于平面磨床)用台钳等固定WA或GC（C亦可）研磨油石，使其象工件一样进行研磨。

研磨油石的粒度和研磨砂轮的粒度相同或相近为宜。

WA对修锐有效。

GC对整形有效。

（1）砂轮的转速500～1,000min-1或200～500m/min-1为最恰当，采用通常作业转速亦可。

（2）切入量a.粗粒度（粗研磨用）砂轮#140～#170时0.03～0.01mm/pass#200～#230时0.01～0.005mm/pass#270～#325时0.005mm/pass以下b.细粒度（精加工研磨用）砂轮#400时0.020～0.005mm/pass#600时0.005～0.002mm/pass#800时0.002mm/pass以下（3）工作台的动作磨削时，仅进行前后进给，进给速度根据粒度不同进行调整。

磨粒越细，进给速度越慢。

（4）磨削液即使采用湿式研磨，如果将研磨油石浸入磨削液一段时间后使用，效果也会更佳。

另外，作业时间较长时，作业中请用移液管等注入磨削液，使其始终处于湿润状态。

大致参考标准是在砂轮上带切削渣滓，呈粘状。

（5）注意事项过度的整形及修锐会产生塌角。

磨粒越细，该倾向越严重。

3.使用修整器的方法用修整器按上图所示进行整形（调整动平衡、成型）。

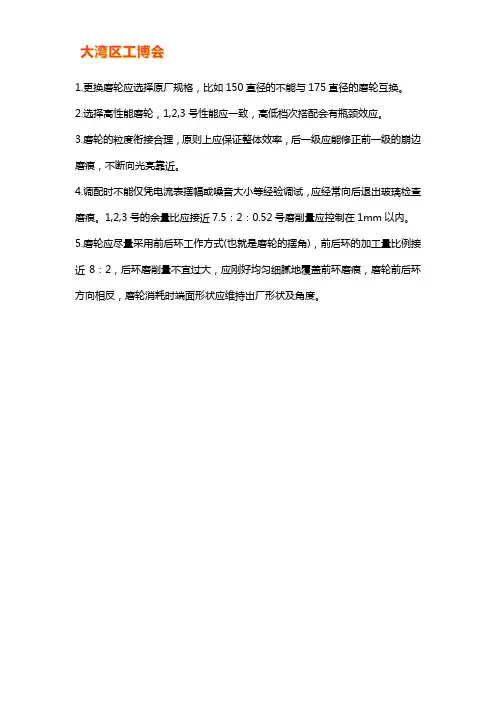

1.更换磨轮应选择原厂规格，比如150直径的不能与175直径的磨轮互换。

2.选择高性能磨轮，1,2,3号性能应一致，高低档次搭配会有瓶颈效应。

3.磨轮的粒度衔接合理，原则上应保证整体效率，后一级应能修正前一级的崩边磨痕，不断向光亮靠近。

4.调配时不能仅凭电流表摆幅或噪音大小等经验调试，应经常向后退出玻璃检查磨痕。

1,2,3号的余量比应接近7.5：2：0.52号磨削量应控制在1mm以内。

5.磨轮应尽量采用前后环工作方式(也就是磨轮的摆角)，前后环的加工量比例接近8：2，后环磨削量不宜过大，应刚好均匀细腻地覆盖前环磨痕，磨轮前后环方向相反，磨轮消耗时端面形状应维持出厂形状及角度。

砂轮修整方法
嘿，朋友们！今天咱就来聊聊砂轮修整方法，这可真是个超级重要的事儿啊！
你看啊，砂轮就像是我们的好帮手，可要是它不锋利了，那干活不就不利索了嘛！就好像一把钝了的刀，怎么能切好菜呢？所以啊，学会修整砂轮那是必须的呀！
一种常见的方法就是用金刚石修整笔。

这就好比是给砂轮来一次精心的“美容护理”。

把修整笔轻轻地放在砂轮上，就像给它做按摩一样，让砂轮重新变得锋利无比。

还有啊，用砂轮修整块也不错哦！就像是给砂轮穿上了一件合适的“衣服”，让它能更好地发挥作用。

另外呢，还有一种叫滚轮修整的方法。

这就像是给砂轮找了个特别的“教练”，让它在“教练”的指导下变得更强更厉害。

通过滚轮的滚动，慢慢地把砂轮修整到最佳状态。

反问一下大家，要是不重视砂轮修整，那工作效率能高吗？那质量能有保证吗？当然不能啦！所以啊，我们一定要认真对待砂轮修整这件事。

其实啊，修整砂轮就跟我们平时保养自己的东西一样，要细心，要有耐心。

不能马虎大意，随便弄弄。

只有这样，我们的砂轮才能一直保持良好的状态，为我们的工作助力呀！
总之，砂轮修整方法多种多样，我们要根据实际情况选择合适的方法，让我们的砂轮始终处于最佳状态，为我们的生产和生活带来便利和高效。

金刚石砂轮修整方法大全1、磨削修整法1.1磨削修整法的原理修整时是用普通磨料砂轮与金刚石砂轮对磨，金刚石砂轮做旋转运动，而普通磨料砂轮在做旋转运动的同时还做进给运动，金刚石砂轮表面的磨粒在摩擦力的作用下开始慢慢旋转，旋转的同时对金属结合剂产生一定的挤压力，至使粘结剂出现裂纹，随着摩擦力的连续作用，造成结合剂的裂纹进一步扩大，最终粘结剂破碎，使磨钝的金刚石颗粒从砂轮表面脱落，锋利的金刚石颗粒显露出来从而达到修整的目的。

1.2磨削修整法的特点磨削修整法的主要优点是：结构简单、操作方便、修整时间短、磨削速度稳定、磨削成本较低，但修整过程存在冲击力，修整效率低、修整精度差且磨粒脱落较多、整形质量不易控制。

多用于修整陶瓷和树脂粘结剂金刚石砂轮。

2、软弹性修整法2.1软弹性修整法的原理软弹性修整法在修整时砂带套在砂带轮上，修整时金刚石砂轮高速旋转，卷带轮缓慢转动，砂带在带轮上慢慢移动，利用砂带与砂轮的接触力有效地去除金刚石砂轮表面磨粒间的结合剂，从而达到修整的目的。

2.2软弹性修整法的优点与其它修整方法相比，软弹性修整法更适用于修整金属结合剂金刚石微粉砂轮，因为金属结合剂金刚石微粉砂轮既有金属的塑性，又有很高的硬度，所以修整难度相当大，主要表现在：修整工具表面磨粒很快被磨损，其次是修整工的容屑空间容易堵塞使修整无法继续。

而用软弹性修整法的修整工具——砂带总是以新的锋利磨粒被修整砂轮接触，能形成良好的修整环境，有效地去除金刚石砂轮表面磨粒间的结合剂，且修整时磨削力较小，磨削表面质量高。

该图片由注册用户"壮志凌云"提供，版权声明反馈3、电火花修整法3.1电火花修整原理该方法在修整金刚石砂轮过程中，砂轮高速旋转，金刚石砂轮接电源的正极，工具电极接电源的负极，在金刚石砂轮和工具电极之间喷入磨削冷却液，电压加在工具电极与砂轮之间，火花放电便在砂轮金属粘结剂与修整电极间产生，瞬时放电的高温使金属粘结剂发生气化，砂轮表面的金属结合剂被有效去除，金刚石磨粒被充分地暴露出来实现对砂轮的修整。
