220t循环流化床锅炉运行规程

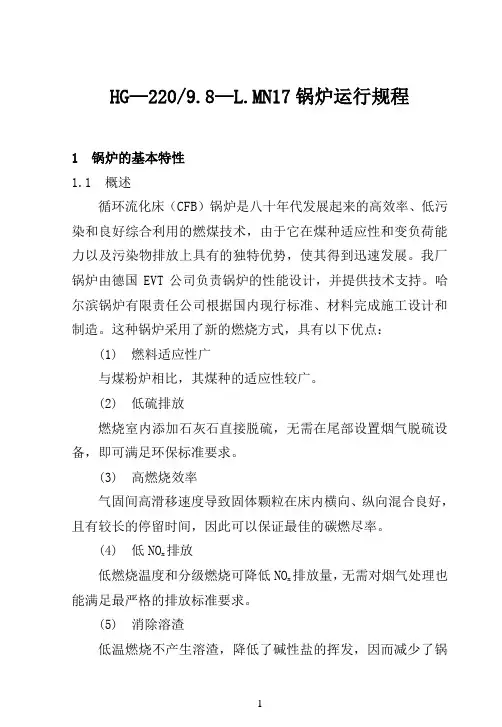

HG—220/9.8—L.MN17锅炉运行规程1 锅炉的基本特性1.1 概述循环流化床（CFB）锅炉是八十年代发展起来的高效率、低污染和良好综合利用的燃煤技术，由于它在煤种适应性和变负荷能力以及污染物排放上具有的独特优势，使其得到迅速发展。

我厂锅炉由德国EVT公司负责锅炉的性能设计，并提供技术支持。

哈尔滨锅炉有限责任公司根据国内现行标准、材料完成施工设计和制造。

这种锅炉采用了新的燃烧方式，具有以下优点：(1) 燃料适应性广与煤粉炉相比，其煤种的适应性较广。

(2) 低硫排放燃烧室内添加石灰石直接脱硫，无需在尾部设置烟气脱硫设备，即可满足环保标准要求。

(3) 高燃烧效率气固间高滑移速度导致固体颗粒在床内横向、纵向混合良好，且有较长的停留时间，因此可以保证最佳的碳燃尽率。

(4) 低NO x排放低燃烧温度和分级燃烧可降低NO x排放量，无需对烟气处理也能满足最严格的排放标准要求。

(5) 消除溶渣低温燃烧不产生溶渣，降低了碱性盐的挥发，因而减少了锅炉的腐蚀和对流受热面的沾污。

(6) 较大的负荷调节比从稳定燃烧的观点出发，不投油稳燃的锅炉负荷为30%。

负荷的调节比较大。

1.2 锅炉的主要规范型号：HG—220/9.8—L.MN17制造厂：哈尔滨锅炉制造厂燃料：设计煤种为70%煤泥+30%煤矸石；校核煤种为40%煤泥+60%煤矸石和原煤燃烧方式：循环流化过热蒸汽压力：9.81MPa锅炉燃烧额定蒸发量：220t/h汽包压力：10.8MPa给水温度：215℃过热蒸汽温度：540℃锅炉效率：89.81%预热器进口温度：25℃排烟温度：142℃1.3 燃料特性1.3.1 设计煤种和校核煤种数值名称符号单位煤泥煤矸石设计煤校核煤种煤泥70%+煤矸石30%煤泥40%+煤矸石60%原煤收到基碳 C % 43.25 30.46 39.41 35.58 62.92 收到基氢H % 2.89 2.07 2.64 2.40 3.95 收到基氧O % 6.59 8.2 7.07 7.56 7.84 收到基氮N % 0.8 0.52 0.72 0.62 1.13 收到基硫S % 0.42 0.62 0.48 0.54 0.56 收到基全水分W % 029 4.3 21.59 14.18 9.7收到基灰份A % 17.05 53.83 28.06 39.12 13.9 低热值Q kJ/kg 16309 11182 14771 13233 24732 粒度范围mm 0.1～5 0.1～5 0.1～5 1.3.2 点火用油（0#柴油）Cy Hy Oy Ny Sy 低热值闪点凝点单位% % % % % kj/kg ℃℃数值85.5～86.513.5～14.50.034 0.034 0.082 10200 68 01.4 石灰石数值名称符号单位数值碳酸钙CaCO3 % 92.8 碳酸镁MgCO3 % 6.5水H2O % 0.0 惰性物质% 0.7 石灰石粒度：max＜1mm＜0.5mm ＜0.2mm ＜0.1mm ＜0.05mm d50 mm%%%%%mm1100987030100.151.5 启动用砂：单位数值Na2O % 1.0～2.0K2O % 2.0～3.0 粒度范围：max＜1mm＜0.5 mm ＜0.2 mm ＜0.1 mm ＜0.05 mm d50 mm%%%%%mm1100987030100.151.6 锅炉具体设计特点1.6.1 设计煤种（70%煤泥+30%煤矸石）负荷% 100 70 50 30 高加不投水/蒸汽参数给水流量t/h 220 154 110 66 203 蒸汽流量t/h 220 154 110 66 203 排污量t/h 2.2 1.54 1.10 0.66 2.03 喷水幅度% 3.83 5.15 4.53 1.46 6.37 一级喷水量t/h 5.24 4.75 2.99 0.58 7.78二级喷水量t/h 3.38 3.17 1.98 0.40 5.18MPa 11.02 10.50 10.25 10.08 10.84 省煤器入口压力锅筒压力MPa 10.8 10.30 10.06 9.90 10.64 过热器出口MPa 9.80 9.80 9.80 9.80 9.80 压力℃215 196 183 170 158 省煤器入口温度℃540 540 540 540 540 过热器出口温度汽水温度省煤器入口℃215 196 183 170 158 省煤器出口℃280 267 263 285 252℃316 313 311 310 315 包墙过热器入口℃328 329 330 329 329 包墙过热器出口SHI入口℃328 329 330 329 329 SHI出口℃448 453 453 469 467 SHII入口℃429 425 429 460 429 SHII出口℃500 501 503 513 507 SHIII入口℃485 481 485 507 480 SHIII出口℃540 540 540 540 540汽水压力省煤器入口MPa 11.02 10.50 10.25 10.08 10.84 省煤器出口MPa 11.00 10.48 10.24 10.07 10.82 包墙过热器MPa 10.80 10.30 10.06 9.90 10.64 入口包墙过热器MPa 10.47 10.13 9.97 9.87 10.37 出口SHI入口MPa 10.47 10.13 9.97 9.87 10.37 SHI出口MPa 10.33 10.06 9.93 9.85 10.25 SHII入口MPa 10.25 10.02 9.91 9.84 10.18SHII出口MPa 10.00 9.90 9.85 9.82 9.97SHIII入口MPa 9.92 9.86 9.83 9.81 9.90 SHIII出口MPa 9.80 9.80 9.80 9.80 9.80烟气温度炉膛出口℃850 827 767 639 850 床温℃860 845 815 790 860 SHIII入口℃812 782 723 615 813 SHIII出口℃715 679 635 574 715 SHI出口℃438 412 396 397 443 省煤器出口℃268 236 219 217 226℃142 130 124 120 128 空气预热器出口空气温度空气入口℃14.5 14.5 14.5 14.5 .14.5空气预热器℃25 30 37 40 32 入口（平均）空气预热器℃185 174 167 164 162 出口（平均）质量流量煤kg/s 11.768 8.431 6.239 4.056 11.792 总燃烧空气kg/s 71.21 51.22 42.11 42.34 71.36kg/s 65.45 45.38 36.26 36.50 65.51 通过空气预热器空气烟气kg/s 79.45 57.15 46.44 45.07 79.61烟气流速（平均）炉膛m/s 6.0 4.2 3.3 2.9 6.1 SHIII m/s 9.0 6.2 4.8 4.3 9.0 SHI m/s 9.5 6.6 5.1 4.8 9.5 省煤器m/s 7.5 5.2 4.1 4.0 7.3 空气预热器m/s 8.8 6.0 4.8 4.6 8.3效率计算（按MN1942）过剩空气% 20 20 34.8 114.8 20 环境温度℃14.5 14.5 14.5 14.5 14.5计算的基准℃25 25 25 25 25 温度未燃碳损失% 3.11 2.70 3.86 6.73 3.10 灰渣热损失% 0.72 0.76 0.67 0.50 0.71 散热损失% 0.62 0.90 1.23 1.94 0.63 排烟热损失% 5.74 5.15 5.27 7.42 4.99 锅炉效率% 89.81 90.49 88.97 83.41 90.57 1.6.2 校核煤种（40%煤泥+60%煤矸石和原煤）原煤燃料40%煤泥+60%煤矸石负荷% 100 50 100 50水／水蒸气参数给水流量t/h 220 110 220 110 蒸汽流量t/h 220 110 220 110 排污量t/h 2.20 1.10 2.20 1.10 喷水幅度% 3.67 4.46 3.59 4.78 一级喷水量t/h 4.86 2.95 4.75 3.17 二级喷水量t/h 3.24 1.98 3.17 2.09 省煤器入口MPa 11.02 10.25 11.02 10.24 压力锅筒压力MPa 10.80 10.06 10.80 10.07 过热器出口MPa 9.80 9.80 9.80 9.80 压力℃215 183 215 183 省煤器入口温度℃540 540 540 540 过热器出口温度汽水温度省煤器入口℃215 183 215 183 省煤器出口℃280 263 273 256℃316 311 317 311 包墙过热器入口包墙过热器℃327 330 327 330出口SHI入口℃327 330 327 330 SHI出口℃449 454 441 449 SHII入口℃430 430 423 423 SHII出口℃499 502 497 499 SHIII入口℃485 484 483 480 SHIII出口℃540 540 540 540汽水压力省煤器入口MPa 11.02 10.25 11.02 10.24 省煤器出口MPa 11.00 10.24 11.00 10.23 包墙过热器MPa 10.80 10.06 10.80 10.07 入口MPa 10.47 9.97 10.47 9.97 包墙过热器出口SHI入口MPa 10.47 9.97 10.47 9.97 SHI出口MPa 10.33 9.93 10.33 9.93 SHII入口MPa 10.25 9.91 10.25 9.91 SHII出口MPa 10.00 9.85 10.00 9.85 SHIII入口MPa 9.92 9.83 9.92 9.83 SHIII出口MPa 9.80 9.80 9.80 9.80烟气温度炉膛出口℃854 771 888 805 SHIII入口℃817 728 845 755 SHIII出口℃720 638 733 649 SHI出口℃439 398 432 392 省煤器出口℃264 219 258 214 空气预热器℃142 124 135 120 出口空气温度风机入口℃14.5 14.5 14.5 14.5空气预热器℃25 37 25 40 入口（平均）空气预热器℃185 167 179 163出口（平均）质量流量煤kg/s 13.17 6.968 6.891 3.625 总燃烧空气kg/s 71.57 42.24 67.27 39.79 通过空气预kg/s 65.70 36.37 61.42 33.94 热器空气烟气kg/s 79.41 46.35 73.08 42.84烟气流速（平均）炉膛m/s 6.0 3.3 5.7 3.1 SHIII m/s 8.9 4.8 8.3 4.5 SHI m/s 9.4 5.1 8.6 4.7 省煤器m/s 7.5 4.1 6.7 3.7 空气预热器m/s 8.7 4.8 7.8 4.3效率计算（按DIN1942）过剩空气% 20 34.7 20 34.8 环境温度℃14.5 14.5 14.5 14.5℃25 25 25 25 计算的基准温度未燃碳损失% 2.77 3.45 2.55 3.18 灰渣热损失% 1.38 1.23 0.30 0.23 散热损失% 0.63 1.23 0.64 1.25 排烟热损失% 5.68 5.21 4.94 4.65 锅炉效率% 89.54 88.88 91.57 90.69 1.6.3 烟气压降计算燃料70%煤泥+30%煤矸石负荷% 100烟气压降数值旋风筒Pa 1500旋风筒出口烟道Pa 50转向室Pa 20SHIII（包括静压头）Pa 40SHI（包括静压头）Pa 264省煤器（包括静压头）Pa 285空气预热器（包括静压头）Pa 577烟气压力值炉膛出口kPa 102.20旋风筒出口kPa 100.70转向室出口kPa 100.63 SHIII出口kPa 100.59SHI出口kPa 100.33省煤器出口kPa 100.04空气预热器出口kPa 99.46大气压力kPa 100.701.6.4 空气分配流率流率流率范围% kg/s Kg/s一次风50 35.6 28.5—42.7 二次风17.2 12.2 2.2—21.4 通过燃烧器的空气17.2 12.2 5.4—22.0 给煤风 6.7 4.8冷渣器用风 4.1 2.9回料阀用风 1.6 1.1石灰石输送风0.4 0.3密封风 2.0 1.4火焰监视器用风0.3 0.2煤泥分配风0.6 0.4总燃烧用风100 71.2通过空气预热器风91.8 65.4冷风8.2 5.81.6.5 灰量分配70%煤泥+30%煤矸石40%煤泥+60%煤矸石100%原煤煤量kg/s11.77 13.17 6.89 石灰石量kg/s 0.31 0.34 0.27正常工况总灰量kg/s 3.62 5.52 1.21 底渣量kg/s 1.45 3.04 0.60 飞灰量kg/s 2.17 2.48 0.60 排渣温度℃100 100 100 飞灰温度℃142 142 135设计工况Max.底渣量kg/s 4.17Max飞灰量kg/s 3.61Max.底渣温度℃150Max飞灰温度℃1701.6.6 石灰石量和Ca/S70%煤泥+30%煤矸石40%煤泥+60%煤矸石100%原煤煤量kg/s 11.77 13.17 6.89 含硫量% 0.48 0.54 0.56 含灰量% 28.09 39.11 13.9 灰中CaO量% 3.52 3.43 3.36 石灰石中CaCO3量% 92.8 92.8 92.8 石灰石反应能力High High High 脱硫率% 90.7 90 90 SO2量(在含O26%干烟气中)Mg/m3N 167 225 131 需要的Ca/S比 2.1 2 2.3 石灰石流量kg/s 0.306 0.344 0.271 1.7 锅炉基本尺寸炉膛宽度（两侧水冷壁中心线距离） 6450mm炉膛深度（前后水冷壁中心线距离） 6450 mm尾部对流烟道宽度（两侧包墙中心线距离） 7500 mm尾部对流烟道深度（前后包墙中心线距离） 4240 mm尾部对流烟道宽度（空气预热器烟道宽度） 8530 mm尾部对流烟道深度（空气预热器烟道深度） 4240 mm 锅筒中心线标高 39830 mm 省煤器进口集箱标高 18000 mm 过热器出口集箱标高 36930 mm 锅炉运转层标高 8000 mm 锅炉最高点标高（顶板上标高） 45000 mm 锅炉宽度（两侧外支柱中心线距离） 19450 mm 锅炉深度（K1柱至K4柱中心线距离） 30860 mm 1.8 锅炉水容积名称单位锅筒水冷壁下水管连接管过热器省煤器总计水压时m3 19.23 36 30.43 17 102.66 正常运行时m3 6.9 36 0 17 59.9 1.9 锅炉整体布置本锅炉系高压参数、单锅筒、自然循环蒸汽锅炉，采用循环流化床燃烧方式，高温分离。

循环流化床锅炉安全操作规程循环流化床锅炉是一种以煤炭等固体燃料为燃料，采用循环流化床技术进行燃烧的高效能锅炉。

在操作循环流化床锅炉时，必须严格遵守相关的安全操作规程，以确保锅炉的安全稳定运行。

下面是循环流化床锅炉安全操作规程的相关内容，供参考。

一、一般规定1. 严禁无操作许可证人员擅自接近锅炉和操作设备。

2. 任何人员都不得随意接触和操作锅炉设备，必须按规定熟悉操作程序和相关安全知识后方可开展工作。

3. 在操作循环流化床锅炉时，必须保持清醒，并时刻保持能够快速、有效应对突发事故的状态。

4. 在操作过程中发现异常情况或存在安全隐患时，必须立即向相关负责人报告，并采取相应的安全措施。

二、工作前的准备1. 操作人员必须穿戴符合安全规定的工作服，并佩戴好头盔、防护眼镜、口罩等个人防护用品。

2. 在操作开始前，必须对锅炉设备进行全面检查和维护，确保设备处于良好的工作状态。

3. 检查和清理燃料供给系统，保证燃料供给的正常。

4. 检查循环流化床床料，确保其物理特性与标准要求一致。

5. 检查锅炉水位、压力、温度等参数，确保其正常。

三、操作流程1. 开启循环流化床锅炉前，请确保燃气管道、水泵等设备已正常接纳。

2. 按规定操作循环流化床锅炉的启动装置，逐步提高炉膛温度、压力和循环流体速度，以达到正常工作状态。

3. 稳定运行期间，必须注意锅炉的水位、压力、温度等参数的变化情况，随时调整操作参数。

4. 遇到突发事故或异常情况时，要立即停机，并报告上级，采取相应的应急措施，确保人员和设备的安全。

5. 锅炉停机后，必须进行全面清洁和维护，包括清理炉膛、烟管和冷却器等部位的灰渣，检查设备的磨损程度和损坏情况。

四、安全措施1. 在操作循环流化床锅炉时，必须严格遵守相关的安全操作规程，不得随意更改或违反规定。

2. 操作人员必须经过相关培训和考核，持有操作许可证，并严格按照证件规定的级别操作。

3. 在操作过程中，严禁使用带有暴露的明火或明火工具。

220t/h循环流化床锅炉运行规程验前准备：（1）锅炉水压试验前，检修负责人应事先联系好值长。

（2）控制员在上水前，应详细查明锅炉承压部件的所有热机检修工作票收回并注销。

检修负责人应确认与试验设备有关处无人工作，并告知值长或控制员。

（3）值长应安排值班员作好水压试的准备工作：a、通知检修人员将所有安全门锁定（加入水压试验塞子）。

b、关闭锅炉本体及主蒸汽电动总汽门前的所有疏水门、放水门、排污门、主蒸汽母管联络电动门和至生火管道电动门。

c、开启本体空气门及向空排汽门，投入汽包就地水位计（作超压试前应解列）。

d、做好快速泄压的措施：事故放水、定排门开关灵活可靠。

e、通知化学备足试验用水，并关闭各化学取样二次门。

f、汽机关闭电动主汽门及门前疏水门，开启电动主汽门后疏水门、主汽联络门后疏水门、生火管道电动门后疏水门。

g、所有工作就绪，汇报值长，开始向炉上水。

h、试验用压力表不少于2只，量程是试验压力的1.5~3.0倍，并经校验合格。

3.5.3 试验步骤：（1）待以上准备完毕后，向锅炉上水，水温30~70℃，控制上水速度（冬季不少于4小时，夏季不少于2小时）。

保证汽包上、下壁温差不大于50℃，如大于50℃应停止上水，待正常后重新上水。

（2）上水至汽包水位-100mm时停止上水，全面检查并记录膨胀指示值是否正常，否则查明原因并消除。

（3）上水时，待受热面空气门连续冒水后关闭。

（4）待关闭高温过热器对空排汽门时汇报控制员，并停止上水，全面检查。

（5）确认无异常后，通过给水调门或旁路缓慢升压，此门应有专人看管，每分钟不超过0.3MPa。

（6）当压力升至0.5~~1.0MPa时应暂停升压，由检修人员进行一次全面检查，清除存在问题后，继续升压，当压力升至工作压力11.0MPa(就地压力)时,关闭上水门，检修各承压部件，有无泄漏等异常现象，五分钟下降不超过0.3MPa为合格.（7）若需做超压试验时,将水位计解列,各热工仪表一次门(除压力表外)关闭,升压速度0.1MPa/min,压力升至13.6MPa时，维持5分钟,然后降压11.0Mpa 并保持此压,由检修人员进行全面检查.在升压过程中，工作人员不得进行检查,是否有泄漏。

循环流化床锅炉操作规程《循环流化床锅炉操作规程》一、引言循环流化床锅炉是一种常见的工业锅炉，广泛应用于燃煤、燃气、燃油等燃料的燃烧。

正确的操作规程能够确保循环流化床锅炉的安全运行，保障设备的正常工作。

二、操作前准备1. 检查设备：在操作之前，应当检查循环流化床锅炉的各个部位，确保设备完好。

2. 检查燃料：对燃煤、燃气等燃料进行检查，确保燃料的质量标准符合要求。

3. 准备工具：准备好所需的操作工具和安全防护装备，确保操作的顺利进行。

三、启动操作1. 启动锅炉：根据设备的操作手册，依次启动循环流化床锅炉的各个部位，包括鼓风机、给水泵等。

2. 调节参数：根据设备的工作要求，调节循环流化床锅炉的燃烧参数，确保锅炉能够正常运行。

3. 开启阀门：根据工艺要求，逐步开启各个阀门，确保循环流化床锅炉的循环流化床和循环水系统正常运行。

四、运行操作1. 监控参数：在循环流化床锅炉运行期间，持续监控各项参数，包括燃烧温度、压力、流量等，及时发现异常情况。

2. 调整参数：根据实际情况，适时调整循环流化床锅炉的运行参数，保证设备的安全运行和高效工作。

3. 处理异常：一旦发现循环流化床锅炉出现异常，应立即采取相应的措施，排除故障。

五、停车操作1. 减负荷：根据工艺要求，逐步减小循环流化床锅炉的负荷。

2. 停炉操作：按照操作手册中的要求，停止循环流化床锅炉的运行。

3. 清理设备：在停炉后，进行相应的设备清理和维护工作，确保设备的安全和可靠。

通过以上操作规程，可以有效地指导循环流化床锅炉的操作，保障设备的安全运行和高效工作。

同时，也能提高工作人员的操作的标准化程度，减少操作风险。

循环流化床锅炉调试及运行操作规程循环流化床锅炉是一种高效、环保的锅炉，具有高热效率、灵活性强等优点。

为了确保循环流化床锅炉的正常运行，需要对其进行调试和操作操作规程。

以下是循环流化床锅炉调试及运行操作规程的详细内容。

一、调试部分1. 调试前准备（1）仔细阅读循环流化床锅炉的使用说明书，并了解其基本性能和结构。

（2）检查循环流化床锅炉的各个部位是否安装完好，并确保没有松动或漏气现象。

（3）确定循环流化床锅炉的输送设备是否正常，并检查输送闸阀、排灰阀门等是否处于正常状态。

2. 点火调试（1）关闭燃烧器的阀门，并且检查燃油及气体管道是否畅通。

（2）关闭循环流化床锅炉的进风和出风机，并关闭燃烧器的增压风机。

（3）点火前，先检查燃油及气体管道的阀门是否处于关闭状态。

（4）点火前进行气体、燃油的检查，确认燃油或气体是否充足，是否存在异常情况。

（5）点火后，打开循环流化床锅炉的进风和出风机，并打开燃烧器的增压风机。

3. 调试运行（1）燃烧器点火后，观察燃烧器燃烧情况，确保燃烧器燃烧正常。

（2）观察循环流化床锅炉的水位、水温等参数，并确保其处于正常范围内。

（3）监测循环流化床锅炉的压力，确保其在正常范围内。

（4）观察循环流化床锅炉的烟气排放情况，并确保其符合环保要求。

（5）监测循环流化床锅炉的热效率，确保其高效运行。

二、运行部分1. 运行前准备（1）检查循环流化床锅炉的水位、水温、压力等参数，确保其处于正常范围内。

（2）检查循环流化床锅炉的燃料供给系统，确保原料充足并有序供给。

（3）检查循环流化床锅炉的输送设备，确保其正常工作，并保持通畅。

2. 启动运行（1）打开循环流化床锅炉的进风和出风机，启动循环流化床锅炉。

（2）检查循环流化床锅炉的水位、水温、压力等参数，并确保其正常。

（3）检查循环流化床锅炉的燃料供给系统，并调整燃料供给量，确保燃料充足。

（4）检查循环流化床锅炉的烟气排放情况，确保其符合环保要求。

（5）监控循环流化床锅炉的热效率，调整排烟温度等参数，以达到最佳效果。

循环流化床锅炉安全操作规程循环流化床锅炉是一种新型的高效能、低污染的燃煤锅炉，其独特的循环流化床燃烧方式具有耗煤少、效率高、排放少的优点。

为了确保循环流化床锅炉的安全运行，制定了以下的操作规程：一、炉前准备及点火阶段：1. 在点火前，要仔细检查循环流化床锅炉的各项设备，并确保所有设备都处于正常工作状态。

2. 确保炉膛中已清除干净，并检查炉膛内是否有外来物质。

3. 打开空气预热器进风阀，调节其至合适的位置，避免过热和过冷。

4. 点火设备应符合安全规范，按照正常程序进行点火。

二、进料阶段：1. 加料前必须检查进料系统和输送设备的状态，并确保无堵塞和泄漏的情况。

2. 去除废弃物和异物，清理进料斗和输送管道。

3. 对于煤料的选择和质量要求，应按规定进行操作，并保证进料系统连续稳定地运行。

三、燃烧阶段：1. 在燃烧过程中，要根据炉内的温度和压力变化，合理控制进风调节阀、过热器出口阀和汽包水位调节阀等设备的工作状态。

2. 确保循环流化床内燃烧温度处于适宜的范围内，避免温度过高导致炉渣结团和堵塞问题。

3. 定期对燃烧系统进行除尘、除烟和除气的工作，保持良好的燃烧效果。

4. 对于燃料灰分较高的场合，要加强燃烧控制，防止废气排放超标。

四、安全防护：1. 在运行过程中严格遵守安全操作规程，不得擅自修改、随意调整设备，否则后果自负。

2. 遇到故障和异常情况时，应立即停车检修，并采取相应的应急措施，确保设备和人员的安全。

3. 定期对设备进行维护保养，检查设备的焊接、接头、胶垫等密封部位是否完好，发现问题及时进行维修或更换。

五、环保减排：1. 遵守国家环保和排放标准，严格控制烟尘、废气和污染物的排放，保持环境清洁。

2. 定期清理炉内的炉渣和灰渣，确保废物无害化处理。

3. 减少化学品的使用，选择环保的清洗剂和燃料，减少对环境的污染。

综上所述，循环流化床锅炉在安全运行方面有着详细的操作规程。

只有遵守这些规程，确保设备正常运行，才能有效地提高设备的使用寿命，降低事故发生的概率，保障人员和环境的安全。

循环流化床锅炉调试及运行操作规程1. 调试前准备(1) 确认设备安全运行所需的水、煤等原料的供应是否充足，并进行必要的检查和记录；(2) 查看循环流化床锅炉的各个部位有无堵塞、泄漏等情况，并及时处理；(3) 检查循环流化床锅炉的各个仪表是否安装正确，并进行必要的校准；(4) 检查循环流化床锅炉的各个阀门是否正常开启或关闭，并进行必要的调整。

2. 循环流化床锅炉的调试(1) 按照设备操作说明书的要求进行初始启动，确保锅炉能正常进入工作状态；(2) 慢慢调节鼓风机和引风机的风量，使其达到设定值，并稳定运行；(3) 检查锅炉内部的循环流化床是否正常，包括：床料是否过深或过浅、床料是否流动畅通、床温是否均匀等；(4) 调节加煤机的运行速度，确保煤粉的供给量符合要求；(5) 观察锅炉烟气的排放情况，调整排烟阀门的开度，保证烟气排放符合环保要求；(6) 根据控制系统的要求，调整各个参数，确保锅炉的运行稳定和安全。

3. 循环流化床锅炉的运行操作(1) 根据生产情况和锅炉的负荷需求，调整锅炉的运行负荷和燃烧器的工作状态；(2) 定期检查锅炉内的压力、水位、温度等工作参数，确保锅炉正常运行；(3) 根据需要，进行定期的清灰、加煤等操作，确保床料的正常运行；(4) 定期对锅炉进行安全检查和维护保养，及时处理发现的问题；(5) 确保锅炉的燃料供应及时，水位充足，不得发生堵塞、漏水等情况；(6) 定期对锅炉和周围设备进行清洗和维护，确保设备的正常运行和使用寿命。

以上是循环流化床锅炉调试及运行操作规程的主要内容，通过按照规程的要求进行调试和操作，能够确保循环流化床锅炉的正常运行和安全使用。

在实际操作中，还需要根据实际情况和设备要求进行相应的调整和补充。

同时，为了确保设备的正常运行和安全，操作人员需要具备相关的技术培训和操作经验。

最后，还需根据国家和地方相关法律法规的要求，进行环保排放和安全生产等方面的操作。

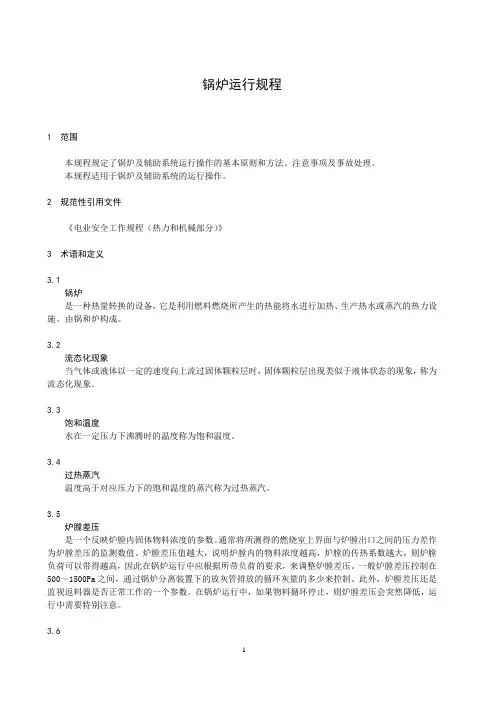

锅炉运行规程1 范围本规程规定了锅炉及辅助系统运行操作的基本原则和方法、注意事项及事故处理。

本规程适用于锅炉及辅助系统的运行操作。

2 规范性引用文件《电业安全工作规程（热力和机械部分）》3 术语和定义3.1锅炉是一种热量转换的设备，它是利用燃料燃烧所产生的热能将水进行加热、生产热水或蒸汽的热力设施。

由锅和炉构成。

3.2流态化现象当气体或液体以一定的速度向上流过固体颗粒层时，固体颗粒层出现类似于液体状态的现象，称为流态化现象。

3.3饱和温度水在一定压力下沸腾时的温度称为饱和温度。

3.4过热蒸汽温度高于对应压力下的饱和温度的蒸汽称为过热蒸汽。

3.5炉膛差压是一个反映炉膛内固体物料浓度的参数。

通常将所测得的燃烧室上界面与炉膛出口之间的压力差作为炉膛差压的监测数值。

炉膛差压值越大，说明炉膛内的物料浓度越高，炉膛的传热系数越大，则炉膛负荷可以带得越高，因此在锅炉运行中应根据所带负荷的要求，来调整炉膛差压。

一般炉膛差压控制在500～1500Pa之间，通过锅炉分离装置下的放灰管排放的循环灰量的多少来控制。

此外，炉膛差压还是监视返料器是否正常工作的一个参数。

在锅炉运行中，如果物料循环停止，则炉膛差压会突然降低，运行中需要特别注意。

3.6料层差压是一个反映炉膛内固体物料浓度的参数。

通常将所测得的风室与燃烧室上界面之间的压力差值作为料层差压的监测数值，在运行中都是通过监视料层差压值来得到料层厚度大小的。

料层厚度越大，测得的差压值也越高。

在锅炉运行中，，料层厚度大小会直接影响锅炉的流化质量。

料层的厚度（即料层差压）可以通过炉底放渣管排放底料的方法来调节。

3.7CFB循环流化床。

3.8PLC可编程控制。

3.9DCS分散控制系统。

3.10MFT主燃料切除。

3.11MCR最大连续出力。

3.12ECR经济连续出力。

4锅炉机组设备介绍4.1锅炉设备概况锅炉型号：YG-220/9.8-M5型。

3³220t/h高温高压循环流化床锅炉，配2³25MW高压双抽凝汽式汽轮发电机组。

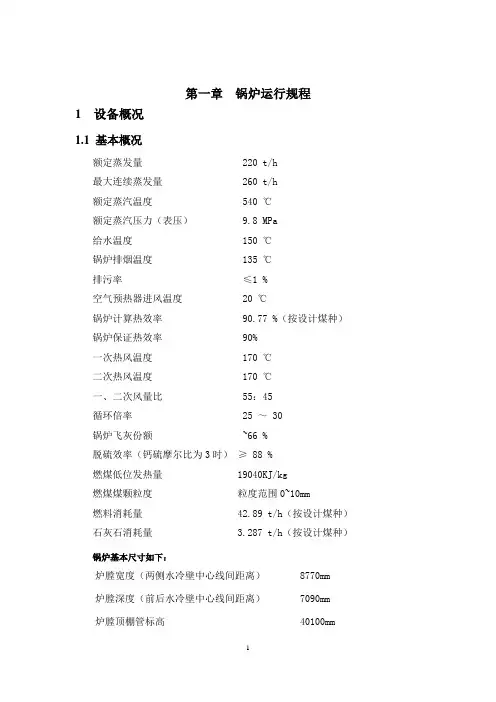

第一章锅炉运行规程1 设备概况1.1 基本概况额定蒸发量 220 t/h最大连续蒸发量 260 t/h额定蒸汽温度 540 ℃额定蒸汽压力（表压） 9.8 MPa给水温度 150 ℃锅炉排烟温度 135 ℃排污率≤1 %空气预热器进风温度 20 ℃锅炉计算热效率 90.77 %（按设计煤种）锅炉保证热效率 90%一次热风温度 170 ℃二次热风温度170 ℃一、二次风量比 55：45循环倍率 25 ～ 30锅炉飞灰份额 ~66 %脱硫效率（钙硫摩尔比为3时）≥ 88 %燃煤低位发热量 19040KJ/kg燃煤煤颗粒度粒度范围0~10mm燃料消耗量 42.89 t/h（按设计煤种）石灰石消耗量 3.287 t/h（按设计煤种）锅炉基本尺寸如下：炉膛宽度（两侧水冷壁中心线间距离） 8770mm炉膛深度（前后水冷壁中心线间距离） 7090mm炉膛顶棚管标高 40100mm锅筒中心线标高 44500mm 锅炉最高点标高 48800mm 运转层标高 9000mm 操作层标高 6400mm 锅炉宽度（两侧柱间中心距离） 23000mm锅炉深度（柱Z1与柱Z4之间距离） 26280mm1.2 锅炉结构简述本锅炉采用中国科学院工程热物理研究所的循环流化床燃烧技术，结合无锡锅炉厂多年来生产循环流化床锅炉的经验，是双方合作开发的新一代产品。

锅炉为高温高压，单锅筒横置式，单炉膛，自然循环，全悬吊结构，全钢架π型布置。

锅炉运转层以上露天，运转层以下封闭，在运转层9m标高设置混凝土平台。

炉膛采用膜式水冷壁，锅炉中部是蜗壳式汽冷旋风分离器，尾部竖井烟道布置两级三组对流过热器，过热器下方布置三组省煤器及一、二次风各二组空气预热器。

锅炉燃烧系统流程：给煤机将煤送入落煤管进入炉膛，锅炉燃烧所需空气分别由一、二次风机提供。

一次风机送出的空气经一次风空气预热器预热后由左右两侧风道引入炉下水冷风室，通过水冷布风板上的风帽进入燃烧室；二次风机送出的风经二次风空气预热器预热后，通过分布在炉膛前后墙上的喷口喷入炉膛，补充空气，加强扰动与混合。

循环流化床锅炉安全操作规程一、启动前检查1、锅炉点火前必须检查压力表、安全阀、水位计等安全附件是否完好，安全附件应经过校验，不合格严禁投入运行。

2、确认炉内无人工作。

3、汽包、联箱、汽水管道保温材料完好，防止烫伤事故的发生。

4、防爆门齐全严密，周围无杂物，动作灵活、可靠。

5、水膜除尘进、出口主烟道处于打开位置。

6、水系统各阀门、管道、法兰、接头处无漏水。

7、锅炉的所有操作设施均处于良好状态，人孔、检查孔应关闭严闭、风门、阀门开关位置正确。

8、锅炉启动前应严格进行给水水压试验。

9、进水结束后，打开汽包和省煤器集箱之间的循环阀。

以便通过省煤器形成水循环，以保护省煤器。

二、锅炉点火1、点火前启动引风机通风5-10分钟。

2、锅炉点火速度应缓慢，从冷炉到运行状态，不得少于1小时，从热炉压火至运行状态，不得少于半小时。

3、点火时不要直接面对炉门，应侧生进行操作。

防止烫伤。

4、点火期间，要保证点火区畅通，在方便的操作过程中，避免火灾喷雾造成人身伤害。

三、紧急停机出现下列情况之一时，立即停止锅炉运行：，停止进煤，和关闭鼓、引风机。

1??锅炉缺水：当水位在汽包水位计中消失时。

2??锅炉满水：当超过汽包水位计上方的可见水位时。

3??锅炉爆管不能保护锅炉正常水位时。

4??流化床严重结焦时。

5??当所有水位计损坏时。

6??当无法显示所有压力表时。

7??燃料在燃烧室后面的烟道中燃烧两次，使排烟温度不正常升高时。

8??锅炉超压，当安全阀无法启动时。

9??引风机、当鼓风机产生强烈振动时，可能危及设备的安全。

10??当炉壁开裂且有坍塌危险或炉架钢架呈红色时。

四、锅炉灭火1、压火前根据压火时间长短，保持底漆层尽可能高，以便多储存些热量，延长压火时间。

2、鼓风机停止后5引风机可在几分钟内停止，并关闭风门。

3、全面检查所有风门是否完全关闭，并无漏风现象，防止压火期间局部结焦。

4、灭火期间保持正常水位。

5、压火后，继续监测床温、水位、压力等参数，并定期巡回检查，做好记录。

循环流化床锅炉安全操作规程循环流化床锅炉是一种常见的热能设备，广泛应用于电力、化工、冶金等行业。

为了确保循环流化床锅炉的正常运行和安全使用，制定一套科学的操作规程是非常必要的。

下面将介绍循环流化床锅炉的安全操作规程，请各相关人员严格按照规程进行操作。

1. 装置检查与操作前准备在操作循环流化床锅炉之前，首先需要进行设备检查和操作前准备工作。

包括以下几个方面：（1）检查设备的工作现场，保持周围环境整洁，清除杂物和堆积物。

（2）检查设备的进出口阀门、压力表、温度计等是否正常，如果有损坏或异常情况需要及时维修或更换。

（3）检查锅炉的供气量、供水量是否正常，确保锅炉运行的正常供给条件。

2. 启动与停机操作启动循环流化床锅炉需要按照以下步骤进行：（1）打开外部电源开关，确保设备接收电源供应。

（2）按下启动开关，打开给水泵、引风机、鼓风机等设备，供水系统和风系统应缓慢上升至运行速度。

（3）按照操作面板上的步骤设置锅炉运行参数，包括火力、供水量、温度等参数。

停机操作需要按照以下步骤进行：（1）先关闭引风机、鼓风机等设备，停止燃烧。

（2）关闭给水泵、鼓风机等设备，停止供水和风吹。

（3）关闭炉膛出口的燃烧风门。

（4）关闭锅炉系统的主电源开关，确保锅炉停机并切断电源。

3. 锅炉运行中的操作要点在循环流化床锅炉运行过程中，需要注意以下几个要点：（1）定期观察和检查锅炉的压力表、温度计等设备，确保运行参数正常。

（2）随时观察锅炉的工作情况，包括燃烧状态、煤粉质量等，如有异常情况及时处理。

（3）掌握锅炉的运行特性和控制原理，合理调整燃烧参数和供水量，保证锅炉的高效燃烧和稳定运行。

（4）定期进行设备的检修和维护，包括清理燃烧炉膛、换下磨损的零部件等，确保设备处于良好的工作状态。

（5）定期进行设备的安全检查，确保安全阀和其他安全装置的正常工作，避免出现安全事故。

4. 废气处理与环保要求循环流化床锅炉的废气处理与环保要求是非常重要的一项工作，需要严格按照相关法规进行操作。

循环流化床锅炉调试及运行操作规程范文一、调试操作规程1. 前期准备在进行循环流化床锅炉的调试前，要确保锅炉设备的安全性和完好性，包括检查炉膛、换热面、附件设备等各项状况。

2. 锅炉启动2.1 开启给水泵，将水泵的压力调至合适的水泵出口压力。

2.2 打开冷空气阀门，排除系统内的气体。

2.3 检查空气预热器，确保其正常工作。

2.4 切断风机和石灰石输送器的电源，以防止他们的运行对设备的影响。

2.5 将制动回路和给水泵开关设为手动状态。

2.6 检查炉膛的排烟风机，确保其正常工作。

3. 开炉试验3.1 打开炉膛通风口，并将风门打开至适当位置。

3.2 排放炉膛内部的积水和杂质。

3.3 打开炉膛上的出口门，并用引风机预先吹扫一段时间。

3.4 打开主炉门，点燃引风机，并记下点火时的观察参数。

4. 调试过程4.1 保持引风机的工作状态，并根据锅炉的工作情况调整风门的开度。

4.2 检查锅炉的压力变化，确保压力在规定范围内。

4.3 根据燃烧的状况，适当调整引风机的转速。

4.4 观察锅炉的出口温度变化，确保温度平稳。

4.5 检查锅炉的水位和水质，保持水位在规定范围内。

4.6 检查锅炉的燃烧器，保持火焰稳定。

4.7 观察废气排放状况，确保排放出的气体符合环保要求。

5. 调试结束5.1 停炉前关闭炉膛通风口，并关闭风门。

5.2 关闭引风机和排烟风机，停止锅炉的运行。

5.3 关闭给水泵和冷空气阀门。

5.4 由运行人员对设备进行检查和维护。

二、运行操作规程1. 锅炉启动1.1 开启给水泵，将水泵的压力调至合适的水泵出口压力。

1.2 打开冷空气阀门，排除系统内的气体。

1.3 检查空气预热器，确保其正常工作。

1.4 切断风机和石灰石输送器的电源，以防止他们的运行对设备的影响。

1.5 打开炉膛通风口，并将风门打开至适当位置。

1.6 排放炉膛内部的积水和杂质。

1.7 打开炉膛上的出口门，并用引风机预先吹扫一段时间。

1.8 打开主炉门。

循环流化床锅炉调试及运行操作规程1. 简介循环流化床锅炉是一种高效、节能的燃煤锅炉，广泛应用于工业生产中。

本文将介绍循环流化床锅炉的调试及运行操作规程。

2. 锅炉调试2.1 燃烧系统调试2.1.1 检查煤仓煤位情况，确保充足的供煤量。

2.1.2 调试点火系统，保证点火可靠。

2.1.3 启动引风机，检查风压和风量是否符合要求。

2.1.4 调试主燃烧器，确保燃烧稳定。

2.1.5 调试过热器和再热器，检查水冷壁温度和烟温的分布情况。

2.2 循环系统调试2.2.1 检查循环系统泵的运行情况，确保循环介质流动畅通。

2.2.2 调试循环系统风机，检查风压和风量是否符合要求。

2.2.3 检查循环排渣系统，确保床料排渣畅通。

3. 锅炉运行操作规程3.1 启动操作3.1.1 按启动顺序依次启动给水泵、引风机、空气预热器等设备。

3.1.2 将循环系统泵切换到自动状态，确保循环介质流动正常。

3.1.3 点火操作，确保点火器点火可靠。

3.1.4 点火成功后，调节给水量和风量，使锅炉达到额定工况。

3.2 运行操作3.2.1 监测锅炉各参数，包括水位、压力、温度等，确保运行安全可靠。

3.2.2 根据燃烧状况，调节给水量和风量，保持燃烧稳定，并控制烟温在允许范围内。

3.2.3 定期检查锅炉各管道、阀门和仪表，确保运行畅通，并进行清洗和维护。

3.2.4 随时监测煤仓煤位，及时补充煤料。

3.2.5 在锅炉停机前，逐步关闭给水泵、引风机等设备，确保安全停机。

4. 应急处理4.1 锅炉故障4.1.1 对煤料进料系统进行检查，解决可能的堵塞问题。

4.1.2 检查给水系统，确保给水正常供应。

4.1.3 检查循环系统，保证循环介质流动正常。

4.1.4 联系维修人员进行故障排除。

4.2 突发情况处理4.2.1 发生漏水现象时，立即切断给水泵和燃料供应，并通知维修人员处理。

4.2.2 发生火灾时，立即启动应急停机装置，切断燃料供应和电源，并报警。

韶关热电有限公司220t/h循环流化床锅炉运行规程前言本规程根据各设备制造厂家产品使用、维护说明书及现场使用有关规定和国家电力公司的有关标准，结合50MW汽轮发电机组设备和系统的运行实践编写而成。

下列人员应掌握、熟悉本规程的相关内容：总经理、副总经理、技术总监、生产部经理、生产部经理助理、生产部各主管、值长、值长助理、控制员、巡检工程师。

本规程自颁布之日起执行。

如果大家在学习和执行的过程中有补充改进建议，请反馈给生产部，使本规程得到不断的完善。

2003年10月26日附加说明：（5）省煤器出口集箱设有排放空气的管座和阀门，省煤器入口集箱上设有两只串联DN20的放水阀与酸洗管座。

1.13空气预热器（1）在省煤器后布置4组空气预热器，分别加热一次风和二次风。

中间二组为二次风空预器，上、下二组为一次风空预器，采用卧式顺列布置。

两组之间均留有800mm以上的空间，便于检修和更换。

（2）空气预热器管子迎风面前三排管子采用φ42×3的厚壁管。

（3）每级空气预热器及相应的连桶箱均采用全焊接的密封框架，以确保空气预热器的严密性。

（4）在冬季运行时为防止低温腐蚀，须采用热风再循环加热冷空气。

一二次风的热风再循环比例均为11%，本锅炉空气预热器的受热面积已考虑了再循环风量。

1.14锅炉范围内管道给水操纵台为二路管道给水，其中主给水管路采用进口的给水调节阀。

给水通过给水操纵台从锅炉右侧引入省煤器进口集箱。

汽包上装有各种监督、控制装置，如装有两只高读双色水位表，二个低读电接点水位表，三组供自控用单室平衡容器。

二只安全阀以及压力表、连续排污管、紧急放水管、加药管、再循环管、自用蒸汽管等管座。

定期排污设在集中下降管下端以及各水冷壁下集箱。

主汽集箱上装有生火和反冲洗管路，2个安全阀，以及压力表、疏水、旁路等管座。

此外，在减温器和主汽集箱上均装有供监测和自控用的热电偶插座。

为了监督运行，装设了给水、锅水、饱和蒸汽和过热蒸汽取样装置。

第一章锅炉运行规程1 设备概况1.1 基本概况锅炉型号UG-220/9.8-M14额定蒸发量 220 t/h最大连续蒸发量 260 t/h额定蒸汽温度 540 ℃额定蒸汽压力（表压） 9.8 MPa给水温度 150 ℃锅炉排烟温度 135 ℃排污率≤1 %空气预热器进风温度 20 ℃锅炉计算热效率 90.77 %（按设计煤种）锅炉保证热效率 90%一次热风温度 170 ℃二次热风温度170 ℃一、二次风量比 55：45循环倍率 25 ～ 30锅炉飞灰份额 ~66 %脱硫效率（钙硫摩尔比为3时）≥ 88 %燃煤低位发热量 19040KJ/kg燃煤煤颗粒度粒度范围0~10mm燃料消耗量 42.89 t/h（按设计煤种）石灰石消耗量 3.287 t/h（按设计煤种）锅炉基本尺寸如下：炉膛宽度（两侧水冷壁中心线间距离） 8770mm炉膛深度（前后水冷壁中心线间距离） 7090mm炉膛顶棚管标高 40100mm锅筒中心线标高 44500mm 锅炉最高点标高（大板梁） 48800mm 运转层标高 9000mm 操作层标高 6400mm 锅炉宽度（两侧柱间中心距离） 23000mm锅炉深度（柱Z1与柱Z4之间距离） 26280mm1.2 锅炉结构简述本锅炉采用中国科学院工程热物理研究所的循环流化床燃烧技术，结合无锡锅炉厂多年来生产循环流化床锅炉的经验，是双方合作开发的新一代产品。

锅炉为高温高压，单锅筒横置式，单炉膛，自然循环，全悬吊结构，全钢架π型布置。

锅炉运转层以上露天，运转层以下封闭，在运转层9m标高设置混凝土平台。

炉膛采用膜式水冷壁，锅炉中部是蜗壳式汽冷旋风分离器，尾部竖井烟道布置两级三组对流过热器，过热器下方布置三组省煤器及一、二次风各二组空气预热器。

锅炉燃烧系统流程：给煤机将煤送入落煤管进入炉膛，锅炉燃烧所需空气分别由一、二次风机提供。

一次风机送出的空气经一次风空气预热器预热后由左右两侧风道引入炉下水冷风室，通过水冷布风板上的风帽进入燃烧室；二次风机送出的风经二次风空气预热器预热后，通过分布在炉膛前后墙上的喷口喷入炉膛，补充空气，加强扰动与混合。

220t/h循环流化床锅炉运行规程（试行）******热电有限公司二零零三年十月前言本规程根据各设备制造厂家产品使用、维护说明书及现场使用有关规定和国家电力公司的有关标准，结合50MW汽轮发电机组设备和系统的运行实践编写而成。

下列人员应掌握、熟悉本规程的相关内容：总经理、副总经理、技术总监、生产部经理、生产部经理助理、生产部各主管、值长、值长助理、控制员、巡检工程师。

本规程自颁布之日起执行。

如果大家在学习和执行的过程中有补充改进建议，请反馈给生产部，使本规程得到不断的完善。

2003年10月26日附加说明：批准：审定：审核：初审：编写：目录1 锅炉设备系统简介 (1)1.1锅炉设备规范及特性 (1)1.2燃料特性 (1)1.3灰渣特性 (2)1.4石灰石特性 (2)1.5汽水品质 (3)1.6锅炉计算汇总表 (3)1.7炉膛水冷壁 (6)1.8高效蜗壳式汽冷旋风分离器 (7)1.9汽包及汽包内部设备 (7)1.10燃烧设备 (8)1.11过热器系统及其调温装置 (9)1.12省煤器 (9)1.13空气预热器 (10)1.14锅炉范围内管道 (10)1.15吹灰装置 (10)1.16密封装置 (10)1.17炉墙 (11)1.18膨胀系统 (11)2 锅炉辅助设备及运行 (11)2.1转机运行通则 (11)2.2引风机及电机 (13)2.3高压流化风机及电机 (14)2.4一次风机及所配电机 (14)2.5二次风机及所配电机 (16)2.6电子称重给煤机 (17)2.7电锅炉 (17)2.8冷渣器 (19)2.9MGB410XN系列埋刮板输送机 (21)2.10ZBT系列重载板链斗式提升机 (21)2.11冷渣系统启停顺序 (21)3. 锅炉的烘炉及试验 (22)3.1烘炉 (22)3.2锅炉冷态空气动力场试验 (23)3.3MFT主燃料跳闸试验 (23)3.4OFT试验 (24)3.5锅炉水压试验 (25)3.6安全门校验 (26)4 锅炉机组的启动 (27)4.2锅炉启动前的检查和准备 (27)4.3锅炉上水 (28)4.4投入锅炉底部加热 (28)4.5锅炉吹扫 (29)4.6锅炉冷态启动投油及升温、升压 (29)4.7投煤 (30)4.8热态启动 (30)4.9锅炉启动过程中的注意事项 (31)5 锅炉正常运行的调整 (31)5.1锅炉调整的任务 (31)5.2运行主要参数的控制 (31)5.3负荷调节 (32)5.4水位调节 (32)5.5汽压调节 (32)5.6汽温调节 (32)5.7床温调节 (33)5.8床压调节 (33)5.9NO、SO2排放浓度调节 (34)X5.10配风调节 (34)5.11其他 (34)6 锅炉停炉 (34)6.1正常停炉 (34)6.2停炉热备用 (35)6.3停炉后的冷却 (35)6.4停炉注意事项 (36)6.5锅炉停炉保养 (36)7 锅炉机组的典型事故处理 (37)7.1事故处理总原则 (37)7.2紧急停炉 (37)7.3申请停炉 (38)7.4主燃料切除（MFT） (38)7.5床温过高或过低 (39)7.6床压高或低 (40)7.7锅炉缺水 (40)7.8满水事故 (41)7.9水冷壁爆管 (41)7.10过热器爆管 (42)7.11省煤器泄漏 (42)7.12床面结焦 (43)7.13烟道再燃烧 (43)7.14流化不良 (44)7.16J阀回料器堵塞 (45)7.17厂用电中断 (45)7.18其他 (45)8电除尘器运行规程 (45)8.1电除尘器设备概述 (46)8.2电除尘器设备规范 (46)8.3电除尘器整机启停 (46)8.4运行中的检查与维护 (48)8.5电除尘器综合性故障的分析与处理 (49)9 空压机运行规程 (50)9.1空压机技术规范 (50)9.2空压机的运行 (52)9.3空气净化装置 (57)附图：锅炉冷态启动曲线 (59)1 锅炉设备系统简介1.1锅炉设备规范及特性1.1.1 锅炉型号为UG—220/9.8—M5型高温高压、单汽包横置式、单炉膛、自然循环、全钢架π型布置循环流化床锅炉。

220t/h循环流化床锅炉运行规程目录1 锅炉设备系统简介 1锅炉设备规范及特性 1燃料特性 1灰渣特性 2石灰石特性 2汽水品质 3锅炉计算汇总表 3炉膛水冷壁 6高效蜗壳式汽冷旋风分离器7汽包及汽包内部设备7燃烧设备8过热器系统及其调温装置9省煤器9空气预热器10锅炉范围内管道10吹灰装置10密封装置10炉墙11膨胀系统112 锅炉辅助设备及运行11转机运行通则11引风机及电机13高压流化风机及电机14一次风机及所配电机14二次风机及所配电机16电子称重给煤机17电锅炉17冷渣器19MGB410XN系列埋刮板输送机21ZBT系列重载板链斗式提升机21冷渣系统启停顺序213. 锅炉的烘炉及试验 22烘炉22锅炉冷态空气动力场试验23MFT主燃料跳闸试验23OFT试验24锅炉水压试验25安全门校验264 锅炉机组的启动27禁止锅炉启动的条件27锅炉启动前的检查和准备27锅炉上水28投入锅炉底部加热28锅炉吹扫29锅炉冷态启动投油及升温、升压29投煤30热态启动30锅炉启动过程中的注意事项315 锅炉正常运行的调整31锅炉调整的任务31运行主要参数的控制31负荷调节32水位调节32汽压调节32汽温调节32床温调节33床压调节33NOX、SO2排放浓度调节34配风调节34其他346 锅炉停炉34正常停炉34停炉热备用35停炉后的冷却35停炉注意事项36锅炉停炉保养367 锅炉机组的典型事故处理37事故处理总原则37紧急停炉37申请停炉38主燃料切除（MFT）38床温过高或过低39床压高或低40锅炉缺水40满水事故41水冷壁爆管41过热器爆管42省煤器泄漏42床面结焦43烟道再燃烧43流化不良44骤减负荷44J阀回料器堵塞45厂用电中断45其他458电除尘器运行规程45电除尘器设备概述46电除尘器设备规范46电除尘器整机启停46运行中的检查与维护48电除尘器综合性故障的分析与处理499 空压机运行规程50空压机技术规范50空压机的运行52空气净化装置57附图：锅炉冷态启动曲线591 锅炉设备系统简介锅炉设备规范及特性锅炉型号为UG—220/—M5型高温高压、单汽包横置式、单炉膛、自然循环、全钢架π型布置循环流化床锅炉。

循环流化床锅炉安全操作规程循环流化床锅炉是一种常用于燃煤、燃油等能源的锅炉设备，其安全操作对于保障工作人员的生命财产安全及设备的正常运行至关重要。

以下是循环流化床锅炉的安全操作规程，详细介绍了在不同操作环节中需要注意的事项和操作方法。

一、进料系统的安全操作1. 在进料前，需要检查煤仓的存货情况，确保煤料的充足和质量。

2. 在加煤前，应检查煤气检测仪的正常工作，确保煤气浓度符合安全标准。

3. 进料时需要先关闭炉膛进气阀门，然后打开进料阀门，避免煤料进入炉膛前未完全燃烧残留的瓦斯燃烧室。

4. 煤料进料前，应先检查锅炉的风机和引风机的运行情况，确保空气供应正常。

5. 进料过程中应注意煤料的层压情况，避免发生溢料和倾倒现象。

6. 定期检查进料系统的设备和管路，确保其正常运行，防止噪声和漏气现象的发生。

二、燃烧系统的安全操作1. 在点火前，应检查炉膛和燃烧器的内部情况，确保无积水或杂物等物质。

2. 点火前，应确保炉膛内的煤气浓度在爆炸范围以外。

3. 点火时需要依次打开点火器、引风机和排烟风机，确保燃烧正常。

4. 燃烧过程中应注意炉膛的压力和温度变化情况，随时调整进料和进风量。

5. 定期检查燃烧系统的设备和管路，确保其正常运行，防止堵塞和泄漏现象的发生。

三、排烟系统的安全操作1. 在启动排烟风机前，应检查排烟管路的通畅情况和风机的运行状况。

2. 排烟风机启动后，应观察烟囱是否有烟气排放，确认烟道畅通。

3. 定期清理排烟管道和烟囱，防止积灰和堵塞的发生。

四、给水系统的安全操作1. 在给水前，需要检查给水泵和水箱的运行情况，确保供水正常。

2. 给水过程中要避免发生浪涌现象，定期检查减温器和阀门，确保水压的平稳。

3. 给水时要注意供水的温度和流量，避免因供水过量或过热而损坏锅炉。

4. 定期检查给水系统的设备和管路，确保其正常运行，防止漏水和泄漏现象的发生。

五、安全设备的操作1. 定期检查锅炉的安全阀和过热保护装置，确保其正常工作。
