悬索桥事故及震害概论于洋22200940841.悬索桥概论悬索桥（suspension bridge）指的是以通过索塔悬挂并锚固于两岸(或桥两端)的缆索(或钢链)作为上部结构主要承重构件的桥梁。

相对于其它桥梁结构悬索桥可以使用比较少的物质来跨越比较长的距离。

悬索桥可以造得比较高，容许船在下面通过。

在造桥时没有必要在桥中心建立暂时的桥墩，因此悬索桥可以在比较深的或比较急的水流上建造。

另一方面，悬索桥比较灵活，因此它适合大风和地震区的需要，比较稳定的桥在这些地区必须更加坚固和沉重。

但是悬索桥本身也存在着一些缺点，比如悬索桥的坚固性不强，在大风情况下交通必须暂时被中断；悬索桥不宜作为重型铁路桥梁；悬索桥的塔架对地面施加非常大的力，因此假如地面本身比较软的话，塔架的地基必须非常大和相当昂贵。

悬索桥悬索桥中最大的力是悬索中的张力和塔架中的压力。

由于塔架基本上不受侧向的力，它的结构可以做得相当纤细，此外悬索对塔架还有一定的稳定作用。

悬索桥的构造方式是19世纪初被发明的，现在许多桥梁使用这种结构方式。

现代悬索桥，是由索桥演变而来。

适用范围以大跨度及特大跨度公路桥为主，当今大跨度桥梁全采用此结构。

是大跨径桥梁的主要形式。

2悬索桥破坏及事故大跨度桥梁在交通荷载、风力、温度、地震等外界因素以及混凝土收缩徐变、钢筋松弛、墩台基础沉降等内在因素的影响下,将产生几何位置、内力和应力等各种变化。

为了确保设计的使用安全性和耐久性达到预期的标准,特别是悬索桥梁这种重要的大型结构,时时了解其“健康”状态是非常重要的。

近年来，许多桥梁事故屡有发生，这些事故不仅影响了工程的顺利建成，而且造成了许多质量隐患，更严重的桥梁坍塌事故还造成了巨大的生命财产的损失。

如何保证施工质量，避免事故的发生已经成为了广大桥梁建设者应该时刻考虑的问题。

桥梁事故发生的原因：勘察设计阶段、施工阶段、使用阶段都有可能引起事故的发生，造成事故的原因也是多方面的，尤其以在施工过程中发生的事故居多。

悬索桥是一种以悬挂在主缆上的悬挂索为主要构件的桥梁，其独特的结构和设计使得其具有更高的跨度和承载能力。

以下是一份悬索桥手册，包括悬索桥的基本概念、结构特点、施工流程和维护保养等方面。

1. 基本概念悬索桥是一种以悬挂在主缆上的悬挂索为主要构件的桥梁，悬挂索负责承受桥面荷载，并将荷载传递给主缆，再由主缆传递到桥墩或锚墩上，从而实现桥梁的支撑和承载。

2. 结构特点悬索桥具有以下结构特点：-悬挂索：悬挂索是悬索桥最重要的构件，其长度约为桥面长度的一半或三分之二。

悬挂索通过加劲肋与桥面连接，负责承受桥面荷载，并将荷载传递给主缆。

-主缆：主缆是悬索桥的主要支撑结构，由多根钢缆或钢索组成。

主缆通过锚固在两端的桥墩或锚墩上，将荷载传递到地基。

-锚固系统：锚固系统是将主缆牢固地连接到桥墩或锚墩上的结构体系。

锚固系统需要具备足够的强度和可靠性，以保证主缆在荷载作用下不会发生滑移或断裂。

-桥面：悬索桥的桥面一般为钢结构或混凝土结构，负责承受行车荷载并平稳地传递给悬挂索。

-塔柱：塔柱是悬索桥中起支撑和衔接作用的重要构件，通常由钢筋混凝土或钢结构建成。

3. 施工流程悬索桥的施工流程一般包括以下步骤：-前期准备：包括选址、勘测、设计、审批等工作。

-基础施工：主要包括桥墩或锚墩的施工，包括桩基开挖、模板安装、混凝土浇筑等。

-主缆构造：主缆是悬索桥的核心结构之一，其施工需要精密的计算和组织。

主缆一般采用预应力混凝土或钢缆构造，施工过程中需要注意材料的选择、钢缆的张拉、预应力控制等问题。

-悬挂索构造：悬挂索是悬索桥的主要承载结构，其构造需要根据设计要求和实际情况进行精密计算和组织。

悬挂索一般由钢缆或钢索构成，需要进行精密的张拉和定位。

-桥面施工：桥面的施工一般采用钢结构或混凝土结构，包括桥面板、加劲肋以及道路铺装等。

4. 维护保养悬索桥的维护保养需要注意以下几个方面：-定期检查：定期对悬挂索、主缆、桥墩等结构进行检查，及时发现并处理可能存在的问题。

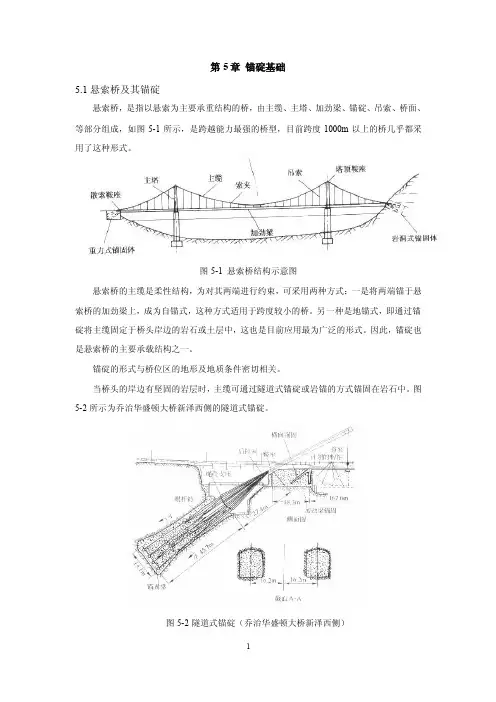

第5章锚碇基础5.1悬索桥及其锚碇悬索桥，是指以悬索为主要承重结构的桥，由主缆、主塔、加劲梁、锚碇、吊索、桥面、等部分组成，如图5-1所示，是跨越能力最强的桥型，目前跨度1000m以上的桥几乎都采用了这种形式。

图5-1 悬索桥结构示意图悬索桥的主缆是柔性结构，为对其两端进行约束，可采用两种方式：一是将两端锚于悬索桥的加劲梁上，成为自锚式，这种方式适用于跨度较小的桥。

另一种是地锚式，即通过锚碇将主缆固定于桥头岸边的岩石或土层中，这也是目前应用最为广泛的形式。

因此，锚碇也是悬索桥的主要承载结构之一。

锚碇的形式与桥位区的地形及地质条件密切相关。

当桥头的岸边有坚固的岩层时，主缆可通过隧道式锚碇或岩锚的方式锚固在岩石中。

图5-2所示为乔治华盛顿大桥新泽西侧的隧道式锚碇。

图5-2隧道式锚碇（乔治华盛顿大桥新泽西侧）如果岸边没有合适的锚固岩层，则可采用重力式锚碇，其主要组成部分包括锚体、散索鞍支墩、锚室和基础等。

其中，基础可采用沉井、桩、地下连续墙等形式。

这将在下节详细介绍。

根据上述介绍，锚碇的锚固形式可归纳为：无论采用何种锚固形式，都需通过散索鞍座或喇叭形散索套将原来捆紧的钢丝索股分开，然后逐股锚固。

图5-4为散索鞍座示意图，一般置于主缆锚固体之前，除可将主缆分散为索股外，还能使分散后的主缆转角。

图5-4 散索鞍分散主缆示意图若主缆分散后不需要转角，则可采用喇叭形散索套，如图5-5所示。

喇叭形散索套的内表面适应主缆从捆紧状态逐渐变化到分散状态，其本身依靠置于散索套小口端的摩擦套箍固定位置。

图5-5 喇叭形散索套分散主缆示意图展开后的索股通过一定的方式将其所受拉力传给锚体或锚塞体。

如图5-6所示，其主要传递方式有5种：图中（a）所示是早期采用的方式（20世纪前半叶）。

索股的拉力通过数节眼杆形成的眼杆链传至锚固块后方的后锚梁。

眼杆链与锚固块之间的是分离的，以保证拉力全部传至后锚梁。

这种方式施工工艺繁杂且不经济，现已很少使用。

悬索桥结构组成与分布构造概述
悬索桥结构主要由桥墩、主跨杆、桥弦、桥节及其他悬索构件组成。

桥墩主要由地基墙、主梁、安全墙等构件组成，它们主要支撑悬索桥结构，承重阻尼和散乱振动，以及承受牵张力的轴向作用的影响。

主跨杆是悬索桥主要结构件，起到承载桥面的作用，悬索桥面的应力来源就是来自主跨杆的拉力和垂直荷载。

主跨杆大部分是伸缩管，在桥墩和桥节之间得以支撑和连接形成悬索桥。

桥弦主要由拉杆、拉杆索、支座、悬垂跳跃、拖杆、钢绳等构件组成，拉杆索用来把桥墩和桥节之间的拉力传输出去。

其作用是把桥墩两端施加的拉力平均分布到整个桥弦上，从而形成一个支撑系统，使桥面均匀、平稳地受力，并确保桥墩受力合理。

桥节是悬索桥的重要结构，在悬索桥中，桥节的主要部分是协调桥墩和桥弦的伸缩量。

它起到了悬索桥的支撑和支承作用，为桥面受力和拉杆索的分配提供了便利条件。

其他悬索构件主要是把拉力传输到桥弦上，把悬索构件连接在一起，以及把拉力分配到桥底处，其中拖杆、导线索、安全墙、减震装置等都是悬索桥结构不可或
缺的重要部件或结构。

第5章锚碇基础5.1悬索桥及其锚碇悬索桥，是指以悬索为主要承重结构的桥，由主缆、主塔、加劲梁、锚碇、吊索、桥面、等部分组成，如图5-1所示，是跨越能力最强的桥型，目前跨度1000m以上的桥几乎都采用了这种形式。

图5-1 悬索桥结构示意图悬索桥的主缆是柔性结构，为对其两端进行约束，可采用两种方式：一是将两端锚于悬索桥的加劲梁上，成为自锚式，这种方式适用于跨度较小的桥。

另一种是地锚式，即通过锚碇将主缆固定于桥头岸边的岩石或土层中，这也是目前应用最为广泛的形式。

因此，锚碇也是悬索桥的主要承载结构之一。

锚碇的形式与桥位区的地形及地质条件密切相关。

当桥头的岸边有坚固的岩层时，主缆可通过隧道式锚碇或岩锚的方式锚固在岩石中。

图5-2所示为乔治华盛顿大桥新泽西侧的隧道式锚碇。

图5-2隧道式锚碇（乔治华盛顿大桥新泽西侧）如果岸边没有合适的锚固岩层，则可采用重力式锚碇，其主要组成部分包括锚体、散索鞍支墩、锚室和基础等。

其中，基础可采用沉井、桩、地下连续墙等形式。

这将在下节详细介绍。

根据上述介绍，锚碇的锚固形式可归纳为：无论采用何种锚固形式，都需通过散索鞍座或喇叭形散索套将原来捆紧的钢丝索股分开，然后逐股锚固。

图5-4为散索鞍座示意图，一般置于主缆锚固体之前，除可将主缆分散为索股外，还能使分散后的主缆转角。

图5-4 散索鞍分散主缆示意图若主缆分散后不需要转角，则可采用喇叭形散索套，如图5-5所示。

喇叭形散索套的内表面适应主缆从捆紧状态逐渐变化到分散状态，其本身依靠置于散索套小口端的摩擦套箍固定位置。

图5-5 喇叭形散索套分散主缆示意图展开后的索股通过一定的方式将其所受拉力传给锚体或锚塞体。

如图5-6所示，其主要传递方式有5种：图中（a）所示是早期采用的方式（20世纪前半叶）。

索股的拉力通过数节眼杆形成的眼杆链传至锚固块后方的后锚梁。

眼杆链与锚固块之间的是分离的，以保证拉力全部传至后锚梁。

这种方式施工工艺繁杂且不经济，现已很少使用。

六年级悬索桥知识点悬索桥是一种常见的桥梁形式，由一根或多根悬索支撑桥面构成。

它具有独特的结构和设计原理，为人们出行提供了便利。

在这篇文章中，我们将介绍一些六年级学生需要了解的悬索桥知识点。

一、悬索桥的基本结构悬索桥的基本结构由桥塔、悬索和桥面组成。

桥塔是悬挂在两端支撑点上的垂直结构物，通过悬索与桥面相连。

悬索是连接桥塔和桥面的索具，一端固定在桥塔上，另一端则悬挂着桥面。

桥面则是人车通行的部分，由桥梁横梁和纵向承重梁构成。

二、悬索桥的原理悬索桥的原理是靠悬索的拉力来分担桥面上承受的重力。

悬索继续向下传递重力，将其分散到桥塔上，再通过桥塔传递到地面。

在这个过程中，悬索起到了承重的作用，保证桥面的稳定性。

三、悬索桥的优点1. 跨度大：悬索桥能够跨越较长的距离，可以建造在大河或深谷之上，满足不同地形的要求。

2. 结构轻巧：悬索桥的桥塔高而细，使用的材料也比较轻，相比其他桥梁形式，建造成本较低。

3. 抗风性能好：悬索桥的主要承重部分是悬索，其结构可抵御较大的风力，保证行人和车辆的安全。

四、悬索桥的应用悬索桥在现代交通建设中发挥着重要的作用。

它不仅被广泛用于公路桥梁，还可以作为人行桥、铁路桥和管道桥等。

世界上许多著名的悬索桥，例如美国的金门大桥和法国的马尔彭桥，都成为了当地的地标性建筑。

五、悬索桥的历史悬索桥的设计和建造可以追溯到古代，但现代悬索桥的发展主要发生在18世纪末和19世纪初。

这一时期，工程师们提出了新的构造设计和技术，将悬索桥推向了新的高度。

六、悬索桥的风险与安全虽然悬索桥具有很多优点，但在使用过程中仍然存在一些风险。

例如，在强风或地震等极端天气条件下，悬索桥可能会受到影响，需要采取相应的安全措施。

此外，对于大型的悬索桥，还需要定期检查和维护，以确保其安全运行。

结语悬索桥是一种重要的桥梁形式，六年级的学生应该了解其基本结构、原理和应用。

通过学习悬索桥的知识点，可以增加对于工程建设和交通运输的理解，培养对科学技术的兴趣。

第5章锚碇基础5.1悬索桥及其锚碇悬索桥，是指以悬索为主要承重结构的桥，由主缆、主塔、加劲梁、锚碇、吊索、桥面、等部分组成，如图5-1所示，是跨越能力最强的桥型，目前跨度1000m以上的桥几乎都采用了这种形式。

图5-1 悬索桥结构示意图悬索桥的主缆是柔性结构，为对其两端进行约束，可采用两种方式：一是将两端锚于悬索桥的加劲梁上，成为自锚式，这种方式适用于跨度较小的桥。

另一种是地锚式，即通过锚碇将主缆固定于桥头岸边的岩石或土层中，这也是目前应用最为广泛的形式。

因此，锚碇也是悬索桥的主要承载结构之一。

锚碇的形式与桥位区的地形及地质条件密切相关。

当桥头的岸边有坚固的岩层时，主缆可通过隧道式锚碇或岩锚的方式锚固在岩石中。

图5-2所示为乔治华盛顿大桥新泽西侧的隧道式锚碇。

图5-2隧道式锚碇（乔治华盛顿大桥新泽西侧）如果岸边没有合适的锚固岩层，则可采用重力式锚碇，其主要组成部分包括锚体、散索鞍支墩、锚室和基础等。

其中，基础可采用沉井、桩、地下连续墙等形式。

这将在下节详细介绍。

根据上述介绍，锚碇的锚固形式可归纳为：无论采用何种锚固形式，都需通过散索鞍座或喇叭形散索套将原来捆紧的钢丝索股分开，然后逐股锚固。

图5-4为散索鞍座示意图，一般置于主缆锚固体之前，除可将主缆分散为索股外，还能使分散后的主缆转角。

图5-4 散索鞍分散主缆示意图若主缆分散后不需要转角，则可采用喇叭形散索套，如图5-5所示。

喇叭形散索套的内表面适应主缆从捆紧状态逐渐变化到分散状态，其本身依靠置于散索套小口端的摩擦套箍固定位置。

图5-5 喇叭形散索套分散主缆示意图展开后的索股通过一定的方式将其所受拉力传给锚体或锚塞体。

如图5-6所示，其主要传递方式有5种：图中（a）所示是早期采用的方式（20世纪前半叶）。

索股的拉力通过数节眼杆形成的眼杆链传至锚固块后方的后锚梁。

眼杆链与锚固块之间的是分离的，以保证拉力全部传至后锚梁。

这种方式施工工艺繁杂且不经济，现已很少使用。

悬索桥编辑[xuán suǒ qiáo]悬索桥，又名吊桥（suspension bridge）指的是以通过索塔悬挂并锚固于两岸（或桥两端）的缆索（或钢链）作为上部结构主要承重构件的桥梁。

其缆索几何形状由力的平衡条件决定，一般接近抛物线。

从缆索垂下许多吊杆，把桥面吊住，在桥面和吊杆之间常设臵加劲梁，同缆索形成组合体系，以减小活载所引起的挠度变形。

中文名悬索桥别名吊桥英文名suspension bridge发明时间19世纪初被发明的适用范围以大跨度及特大跨度公路桥为主缺点刚度小，容易产生振动目录1原理2结构3性能4特点5历史6建造方法7主要案例▪历史回顾▪受力分析▪施工工艺▪主要问题▪影响分析8世界排名1原理编辑悬索桥中最大的力是悬索中的张力和塔架中的压力。

由于塔架基本上不受侧向的力，它的结构可以做得相当纤细，此外悬索对塔架还有一定的稳定作用。

假如在计算时忽视悬索的重量的话，那么悬索形成一个双曲线。

这样计算悬索桥的过程就变得非常简单了。

老的悬索桥的悬索一般是铁链或联在一起的铁棍。

现代的悬索一般是多股的高强钢丝。

2结构编辑悬索桥的构造方式是19世纪初被发明的，许多桥梁使用这种结构方式。

现代悬索桥，是由索桥演变而来。

适用范围以大跨度及特大跨度公路桥为主，当今大跨度桥梁悬索桥悬索桥全采用此结构。

是大跨径桥梁的主要形式。

悬索桥是以承受拉力的缆索或链索作为主要承重构件的桥梁，由悬索、索塔、锚碇、吊杆、桥面系等部分组成。

悬索桥的主要承重构件是悬索，它主要承受拉力，一般用抗拉强度高的钢材（钢丝、钢缆等）制作。

由于悬索桥可以充分利用材料的强度，并具有用料省、自重轻的特点，因此悬索桥在各种体系桥梁中的跨越能力最大，跨径可以达到1000米以上。

1998年建成的日本明石海峡桥的跨径为1991米，是目前世界上跨径最大的桥梁。

悬索桥的主要缺点是刚度小，在荷载作用下容易产生较大的挠度和振动，需注意采取相应的措施。

现代化悬索桥组成及特点摘要：本文通过对现代化悬索桥的相关论述，简单介绍了现代化悬索桥结构形式、适用范围，以及结构组成及特点。

关键词：现代化悬索桥结构形式组成特点1、悬索桥概述悬索桥又称”吊桥”，用悬挂的钢缆索或铁链作为桥身主要承重结构的桥梁。

由桥台(桥墩)、塔架、缆索、吊杆(索)、主梁和锚碇组成。

缆索绕过桥台上的塔顶，锚固于两端桥台或直接锚固于两岸岩石中，桥面用吊杆(索)通过索夹连接在缆索上。

悬索桥主要以高强钢丝作为主要承拉结构，具有跨越能力大、受力合理、发挥材料强度和造价经济等特点，同时整体造型流畅优美，施工安全快捷等优势，使其在大跨度桥梁中得到了广泛应用。

1938年，我国建成第一座公路悬索桥，并在新中国成立后先后共建成70多座悬索桥，但其结构都相对简单，规模较小。

进入20世纪90年代，我国现代化悬索桥建设揭开了新的篇章。

我国真正意义上的现代化悬索桥为1995年由中国中铁大桥局集团施工建成的广东汕头海湾大桥，该桥主跨452m，主跨位居预应力混凝土加劲梁悬索桥的世界第一。

随后，我国现代化悬索桥的发展进入了一个蓬勃发展期，先后建成了主跨900m的西陵长江大桥、主跨888m的广东虎门大桥、主跨1377m的香港青马大桥、主跨1385m的江苏江阴长江大桥、润扬大桥、阳逻大桥，以及正在建设的多塔、多跨悬索桥泰州长江大桥、武汉鹦鹉洲长江大桥等。

2、悬索桥的结构形式及适用范围2.1按照跨数分类按照跨数，悬索桥可分为单跨悬索桥、三跨悬索桥、四跨悬索桥和五跨悬索桥，其中较为常用的是单跨悬索桥和三跨悬索桥，但在最近今年我国三塔两跨、三塔四跨悬索桥应用也在逐步增加。

2.1.1单跨悬索桥单跨悬索桥由两个主塔组成，主跨采用缆索系统承重，边跨不采用缆索系统承重。

常应用于高山峡谷地区，两岸地势高，采用常规桥墩支撑边跨更为经济，或者受地形影响，使得平面曲线布置不得进入大桥边跨的情况。

单跨悬索桥由于边跨主缆的垂度较小，主缆长度相对较短，对中跨荷载变形控制更为有利。

悬索桥简介
悬索桥又名吊桥，是以承受拉力的缆索或链索作为主要承重构件的桥梁。

悬索桥由悬索、索塔、锚碇、吊杆、桥面系等部分组成（图6悬索桥示意图）。

悬索桥的主要承重构件是悬索，它主要承受拉力，一般用抗拉强度高的钢材（钢丝、钢绞
1981
统大部分情况下用"索"做成，故译作"悬索桥"，但个别情况下，"索"也有用刚性杆或键杆做成的，故译作"悬索桥"不能涵盖这一类用桥。

和拱肋相反，悬索的截面只承受拉力。

简陋的只供人、畜行走用的悬索桥常把桥面直接铺在悬索上。

通行现代交通工具的悬索桥则不行，为了保持桥面具有一定的平直度，是将桥面用吊索挂在悬索上。

和拱桥不同的是，作为承重结构的拱肋是刚性的，而作为承重结构的悬索
则是柔性的。

为了避免在车辆驶过时，桥面随着悬索一起变形，现代悬索桥一般均设有刚性梁（又称加劲梁）。

桥面铺在刚性梁上，刚性梁吊在悬索上。

现代悬索桥的悬索一般均支承在两个塔柱上。

塔顶设有支承悬索的鞍形支座。

承受很大拉力的悬索的端部通过锚碇固定在地基中，个别也有固定在刚性梁的端部者，称为自锚式悬索桥。
