风机控制系统

风力发电机组的控制与监测系统引言：风力发电作为一种可再生能源的重要形式，正逐渐成为全球能源结构转型的重要组成部分。

风力发电机组的控制与监测系统在保证发电机组安全运行和优化发电性能方面起着至关重要的作用。

本文将从控制系统和监测系统两个方面，探讨风力发电机组的控制与监测技术的发展和应用。

一、控制系统的发展与应用1.1 控制系统的基本原理风力发电机组的控制系统主要包括风机控制系统和发电机控制系统。

风机控制系统通过调节叶片角度和转速，使风机在不同风速下保持最佳运行状态；发电机控制系统则负责调节发电机的输出功率和频率，以适应电网的要求。

1.2 控制系统的发展趋势随着风力发电技术的不断发展，控制系统也在不断升级。

目前，自适应控制、模型预测控制和智能控制等技术被广泛应用于风力发电机组的控制系统中。

这些技术能够根据实时的风速和发电机组状态，实现自动调节和优化控制，提高发电效率和可靠性。

1.3 控制系统的应用案例以某风力发电场为例，其控制系统采用了自适应控制技术。

该系统通过实时监测风速、风向和发电机组状态等参数，自动调节叶片角度和转速，以实现最佳的风力利用和发电效率。

通过该控制系统的应用，该风力发电场的发电效率提高了10%，并且减少了停机维护次数，降低了运维成本。

二、监测系统的发展与应用2.1 监测系统的基本原理风力发电机组的监测系统主要用于实时监测发电机组的运行状态和故障诊断。

该系统通过传感器实时采集风速、叶片转速、温度、振动等参数，并通过数据分析和算法判断发电机组的运行状态和故障情况。

2.2 监测系统的发展趋势随着物联网和大数据技术的发展，风力发电机组的监测系统也在不断升级。

目前，无线传感器网络、云计算和机器学习等技术被广泛应用于监测系统中。

这些技术能够实现远程监测和数据分析，提高故障诊断的准确性和效率。

2.3 监测系统的应用案例以某风力发电场为例，其监测系统采用了无线传感器网络和云计算技术。

该系统通过无线传感器实时采集发电机组的运行数据，并将数据上传至云端进行存储和分析。

昝润鹏双馈机运行原理图•控制系统利用DSP或单片机，在正常运行状态下，主要通过对运行过程中对输入信号的采集、传输、分析，来控制风电机组的转速和功率；如发生故障或其它异常情况能自动地检测并分析确定原因，自动调整排除故障或进入保护状态•DSP（digital signal processor）是一种独特的微处理器，是以数字信号来处理大量信息的器件。

其工作原理是接收模拟信号，转换为0或1的数字信号。

再对数字信号进行修改、删除、强化，并在其他系统芯片中把数字数据解译回模拟数据或实际环境格式。

它不仅具有可编程性，而且其实时运行速度可达每秒数以千万条复杂指令程序，远远超过通用微处理器，是数字化电子世界中日益重要的电脑芯片。

它的强大数据处理能力和高运行速度，是最值得称道的两大特色。

•控制系统主要任务就是能自动控制风电机组依照其特性运行、故障的自动检测并根据情况采取相应的措施。

•控制系统包括控制和检测两部分，控制部分又分为手动和自动。

运行维护人员可在现场根据需要进行手动控制，自动控制应该在无人值守的条件下实施运行人员设置的控制策略，保证机组正常安全运行。

•检测部分将各种传感器采集到的数据送到控制器，经过处理作为控制参数或作为原始记录储存起来，在机组控制器的显示屏上可以查询，也要送到风电场中央控制室的电脑系统，通过网络或电信系统现场数据还能传输到业主所在城市的办公室。

•第一：低于切入风速区域。

一旦满足切入条件，控制启动风机。

•第二：切入风速到额定风速区域。

控制目标是最大风能捕获，通常将桨距角保持在某个优化值不变，通过发电机转矩控制叶轮转速，实现最佳叶尖速比。

•第三：超过额定风速区域。

通过变桨控制保持输出功率和叶轮转速恒定。

叶尖速比：叶轮的叶尖线速度与风速之比。

叶尖速比在5-15时，具有较高的风能利用系数Cp（最大值是0.593）。

通常可取6-8。

•风传感器：风速、风向；•温度传感器：空气、润滑油、发电机线圈等；•位置传感器：润滑油、刹车片厚度、偏航等；•转速传感器：叶轮、发电机等；•压力传感器：液压油压力，润滑油压力等；•特殊传感器：叶片角度、电量变送器等；•⑴控制系统保持风力发电机组安全可靠运行，同时高质量地将不断变化的风能转化为频率、电压恒定的交流电送入电网。

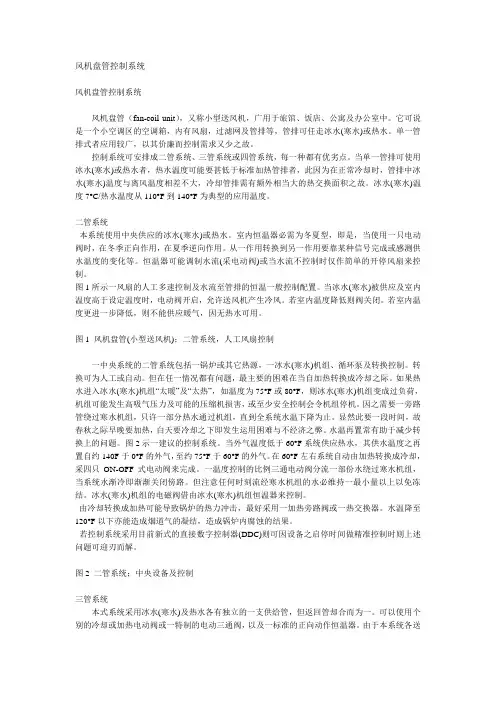

风机盘管控制系统风机盘管控制系统风机盘管（fan-coil unit），又称小型送风机，广用于旅馆、饭店、公寓及办公室中。

它可说是一个小空调区的空调箱，内有风扇，过滤网及管排等，管排可任走冰水(寒水)或热水。

单一管排式者应用较广，以其价廉而控制需求又少之故。

控制系统可安排成二管系统、三管系统或四管系统，每一种都有优劣点。

当单一管排可使用冰水(寒水)或热水者，热水温度可能要甚低于标准加热管排者，此因为在正常冷却时，管排中冰水(寒水)温度与离风温度相差不大，冷却管排需有额外相当大的热交换面积之故。

冰水(寒水)温度7°C/热水温度从110°F到140°F为典型的应用温度。

二管系统本系统使用中央供应的冰水(寒水)或热水。

室内恒温器必需为冬夏型，即是，当使用一只电动阀时，在冬季正向作用，在夏季逆向作用。

从一作用转换到另一作用要靠某种信号完成或感测供水温度的变化等。

恒温器可能调制水流(采电动阀)或当水流不控制时仅作简单的开停风扇来控制。

图1所示一风扇的人工多速控制及水流至管排的恒温一般控制配置。

当冰水(寒水)被供应及室内温度高于设定温度时，电动阀开启，允许送风机产生冷风。

若室内温度降低则阀关闭。

若室内温度更进一步降低，则不能供应暖气，因无热水可用。

图1 风机盘管(小型送风机)；二管系统，人工风扇控制一中央系统的二管系统包括一锅炉或其它热源，一冰水(寒水)机组、循环泵及转换控制。

转换可为人工或自动。

但在任一情况都有问题，最主要的困难在当自加热转换成冷却之际。

如果热水进入冰水(寒水)机组“太暖”及“太热”，如温度为75°F或80°F，则冰水(寒水)机组变成过负荷，机组可能发生高吸气压力及可能的压缩机损害，或至少安全控制会令机组停机。

因之需要一旁路管绕过寒水机组，只许一部分热水通过机组，直到全系统水温下降为止。

显然此要一段时间，故春秋之际早晚要加热，白天要冷却之下即发生运用困难与不经济之弊。

风电主控系统风机的控制系统是风机的重要组成部分，它承担着风机监控、自动调节、实现最大风能捕获以及保证良好的电网兼容性等重要任务，它主要由监控系统、主控系统、变桨控制系统以及变频系统（变频器）几部分组成。

各部分的主要功能如下： 监控系统（SCADA）：监控系统实现对全风场风机状况的监视与启、停操作，它包括大型监控软件及完善的通讯网络。

主控系统：主控系统是风机控制系统的主体，它实现自动启动、自动调向、自动调速、自动并网、自动解列、故障自动停机、自动电缆解绕及自动记录与监控等重要控制、保护功能。

它对外的三个主要接口系统就是监控系统、变桨控制系统以及变频系统（变频器），它与监控系统接口完成风机实时数据及统计数据的交换，与变桨控制系统接口完成对叶片的控制，实现最大风能捕获以及恒速运行，与变频系统（变频器）接口实现对有功功率以及无功功率的自动调节。

变桨控制系统：与主控系统配合，通过对叶片节距角的控制，实现最大风能捕获以及恒速运行，提高了风力发电机组的运行灵活性。

目前来看，变桨控制系统的叶片驱动有液压和电气两种方式，电气驱动方式中又有采用交流电机和直流电机两种不同方案。

究竟采用何种方式主要取决于制造厂家多年来形成的技术路线及传统。

变频系统（变频）器：与主控制系统接口，和发电机、电网连接，直接承担着保证供电品质、提高功率因素，满足电网兼容性标准等重要作用。

从我国目前的情况来看，风机控制系统的上述各个组成部分的自主配套规模还相当不如人意，到目前为止对国外品牌的依赖仍然较大，仍是风电设备制造业中最薄弱的环节。

而风机其它部件，包括叶片、齿轮箱、发电机、轴承等核心部件已基本实现国产化配套（尽管质量水平及运行状况还不能令人满意），之所以如此，原因主要有： （1）我国在这一技术领域的起步较晚，尤其是对兆瓦级以上大功率机组变速恒频控制技术的研究，更是最近几年的事情，这比风机技术先进国家要落后二十年时间。

前已述及，我国风电制造产业是从2005年开始的最近四年才得到快速发展的，国内主要风机制造厂家为了快速抢占市场，都致力于扩大生产规模，无力对控制系统这样的技术含量较高的产品进行自主开发，因此多直接从MITA、Windtec等国外公司采购产品或引进技术。

第一章风机控制系统概述风机所有的监视和控制功能都通过控制系统来实现，它们通过各种连接到控制模块的传感器来监视、控制和保护。

控制系统给出叶片变桨角度和发电机系统转矩值，因而作用给电气系统的分散控制单元的上位机和旋转轮毂的叶片变桨调节系统。

采用最优化的能量场算法，使风机不遭受没必要的动态压力。

它包括电网电压、频率、相位、转轴转速、齿轮箱、发电机、现场的各种温度、摆动、振动、油压、刹车衬套的磨损、电缆的弯曲和气象数据的监视。

危机故障的冗余检查，以及在紧急情况下，甚至在控制系统不运行或缺乏外部电源的情况，它们通过硬接线连接安全链立即触发和关闭风机。

甚至在主电源完全耗尽，为确保最大的安全，照明灯光还是能继续照明。

运行数据可以通过连接到远程通讯模块或因特网的PC机进行历史数据的调用，也就是说，风机的完整的状况信息可以被熟悉的操作人员和维护人员获知利用。

但是要提供安全密码等级，正确的安全密码才允许远程控制。

1 风力发电机组的基本控制要求风力发电机组的启动、停止、切入（电网）和切出（电网）、输入功率的限制、风轮的主动对风,以及对运行过程中故障的监测和保护必须能够自动控制。

风力资源丰富的地区通常都是在海岛或边远地区的甚至海上，发电机组通常要求能够无人值班运行和远程监控，这就要求发电机组的控制系统有很高的可靠性。

2 控制系统的基本功能并网运行的FD型风力发电机组的控制系统具备以下功能：(1)根据风速信号自动进入启动状态或从电网切出。

(2)根据功率及风速大小自动进行转速和功率控制。

(3)根据风向信号自动偏航对风。

(4)发电机超速或转轴超速，能紧急停机。

(5)当电网故障，发电机脱网时，能确保机组安全停机。

（6）电缆扭曲到一定值后，能自动解缆。

(7)当机组运行过程中，能对电网、风况和机组的运行状况进行检测和记录，对出现的异常情况能够自行判断并采取相应的保护措施，并能够根据记录的数据，生成各种图表，以反映风力发电机组的各项性能。

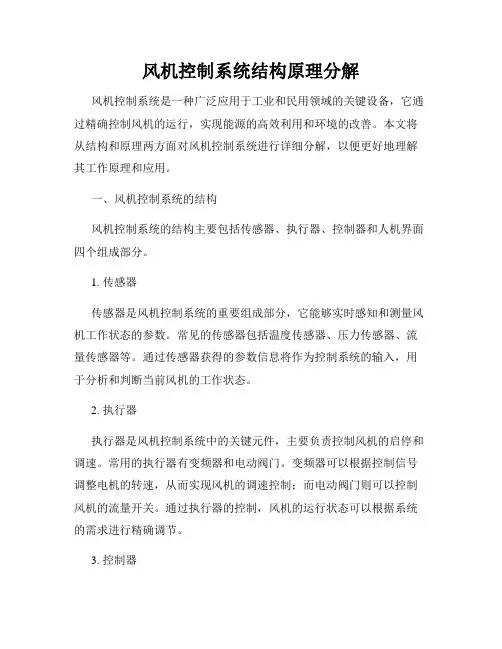

风机控制系统结构原理分解风机控制系统是一种广泛应用于工业和民用领域的关键设备，它通过精确控制风机的运行，实现能源的高效利用和环境的改善。

本文将从结构和原理两方面对风机控制系统进行详细分解，以便更好地理解其工作原理和应用。

一、风机控制系统的结构风机控制系统的结构主要包括传感器、执行器、控制器和人机界面四个组成部分。

1. 传感器传感器是风机控制系统的重要组成部分，它能够实时感知和测量风机工作状态的参数。

常见的传感器包括温度传感器、压力传感器、流量传感器等。

通过传感器获得的参数信息将作为控制系统的输入，用于分析和判断当前风机的工作状态。

2. 执行器执行器是风机控制系统中的关键元件，主要负责控制风机的启停和调速。

常用的执行器有变频器和电动阀门。

变频器可以根据控制信号调整电机的转速，从而实现风机的调速控制；而电动阀门则可以控制风机的流量开关。

通过执行器的控制，风机的运行状态可以根据系统的需求进行精确调节。

3. 控制器控制器是风机控制系统的核心部分，它负责接收来自传感器的信号，进行数据处理和逻辑判断，并输出相应的控制信号。

控制器一般采用微处理器或PLC等方式实现，具备运算能力和控制算法。

它可以根据风机系统的要求，进行运算处理和控制指令的生成，从而精确地控制风机的运行状态。

4. 人机界面人机界面是风机控制系统中与操作人员进行信息交互的接口，主要通过显示屏、键盘和按钮等形式实现。

通过人机界面，操作人员可以随时了解风机的工作状态和参数信息，并对系统进行操作和调节。

人机界面的友好设计能够提高系统的可操作性和用户体验。

二、风机控制系统的原理风机控制系统的工作原理主要包括信号采集、信号处理、控制算法和执行器控制等几个方面。

1. 信号采集在风机控制系统中，传感器负责采集风机的工作状态参数，如风机风速、温度、流量等。

传感器通过将这些参数转换为电信号，并将其传送给控制器。

2. 信号处理控制器接收到传感器的信号后，对信号进行处理。

风机控制系统◆风力发电基本知识◆风机控制系统概述◆控制系统及安全规范◆传感器◆操作面板应用◆手动控制操作◆风机运营第三章传感器一个风机共有34个传感器，涉及转速、偏航角度、风速、风向、振动、温度和液压油压等传感器。

1.1 转速传感器风力发电机组转速的测量点有三个：即发电机输入端转速、齿轮箱输出端转速和风轮转速，发电机输入端转速一个，齿轮箱输出端转速一个，风轮转速两个，尚有两个转速传感器安装在机舱与塔筒连接的齿轮上，用来辨认偏航旋转方向。

1.2 偏航计数传感器（偏航角度）从机舱到塔筒间布置的柔性电缆由于偏航控制会变得扭曲。

假如在扭曲达成两圈后正好由于风速因素导致风机停机，此时主控系统将会使机舱旋转，直到电缆不再扭曲。

假如一直在扭曲达成3圈前还是不能进行解缠绕，系统产生正常停机程序程序，使电缆解缠绕。

当电缆扭曲达成±4圈后安全回路将会中断，紧急停机。

1.3 风速风机配有两个装在相配支架上的加热风速计，支架有一个接地环对风速计提供避雷功能。

电缆铺设在穿线管中。

1 .4 风向风向计也安装同一个支架上，能360°范围测量，为了防止结冰，风向计能根据环境温度采用适度的自动加热。

1.5 振动传感器安装在主机架下部，为的重力型加速度传感器，它直接连接到紧急停机回路上。

此外，有振动传感器监视塔基和驱动链，假如测量值超限，立刻正常停机。

1.6 温度传感器PT100温度测量,用于反映风力发电机组系统的工作状况。

1、齿轮油温度2、齿轮轴承1/2温度3、发电机轴承1/2温度4、发电机定子线圈温度5、户外温度6、机舱温度7、低速轴温度8、齿轮油入口温度9、变频器入口温度10、变桨电机1～3温度11、变桨轮毂温度1.7 刹车磨损传感器刹车磨损传感器安装在齿轮箱刹车器上，只有在刹车被完全释放后，开关才干动作，微动开关指示刹车衬套的磨损。

当刹车片磨损到一定值后，传感器给出一个信号，规定正常关闭风机，如要再次运营则规定手动复位下，在这信号后还可以进行3次启动或3天运营。

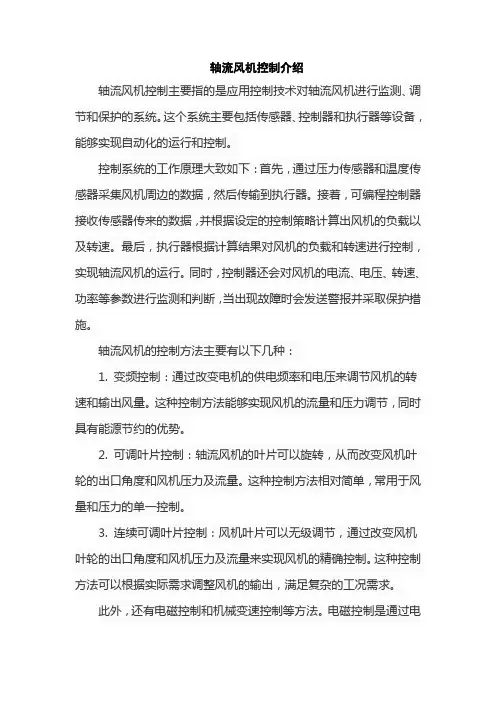

轴流风机控制介绍轴流风机控制主要指的是应用控制技术对轴流风机进行监测、调节和保护的系统。

这个系统主要包括传感器、控制器和执行器等设备，能够实现自动化的运行和控制。

控制系统的工作原理大致如下：首先，通过压力传感器和温度传感器采集风机周边的数据，然后传输到执行器。

接着，可编程控制器接收传感器传来的数据，并根据设定的控制策略计算出风机的负载以及转速。

最后，执行器根据计算结果对风机的负载和转速进行控制，实现轴流风机的运行。

同时，控制器还会对风机的电流、电压、转速、功率等参数进行监测和判断，当出现故障时会发送警报并采取保护措施。

轴流风机的控制方法主要有以下几种：1. 变频控制：通过改变电机的供电频率和电压来调节风机的转速和输出风量。

这种控制方法能够实现风机的流量和压力调节，同时具有能源节约的优势。

2. 可调叶片控制：轴流风机的叶片可以旋转，从而改变风机叶轮的出口角度和风机压力及流量。

这种控制方法相对简单，常用于风量和压力的单一控制。

3. 连续可调叶片控制：风机叶片可以无级调节，通过改变风机叶轮的出口角度和风机压力及流量来实现风机的精确控制。

这种控制方法可以根据实际需求调整风机的输出，满足复杂的工况需求。

此外，还有电磁控制和机械变速控制等方法。

电磁控制是通过电磁控制器对轴流风机进行控制，可以实现电机的启停和正反转。

而机械变速控制则是利用机械方法改变流体设备的速度，如三角带变速、齿轮减速机等。

轴流风机控制在许多领域都有广泛的应用，如工厂通风系统、地下车库的新风换气系统、机房空调系统等。

通过控制轴流风机，可以有效地提高风机的运行效率和安全性，降低能耗，是现代化生产和工作的重要组成部分。

风力发电机组变桨系统介绍一．风力发电机组概述双馈风机1.风轮：风轮一般由叶片、轮毂、盖板、连接螺栓组件和导流罩组成。

风轮是风力机最关键的部件，是它把空气动力能转变成机械能。

大多数风力机的风轮由三个叶片组成。

叶片材料有木质、铝合金、玻璃钢等。

风轮在出厂前经过试装和静平衡试验，风轮的叶片不能互换，有的厂家叶片与轮毂之间有安装标记，组装时按标记固定叶片。

组装风轮时要注意叶片的旋转方向，一般都是顺时针。

固定扭矩要符合说明书的要求。

风轮的工作原理：风轮产生的功率与空气的密度成正比﹑与风轮直径的平方成正比﹑与风速的立方成正比.风力发电机风轮的效率一般在0.35—0.45之间(理论上最大值为0.593)。

贝兹（Betz）极限2.发电机与齿轮箱双馈异步发电机变频同步发电机同步发电机---风力发电机中很少采用(造价高﹑并网困难)(同步发电机在并网时必须要有同期检测装置来比较发电机侧和系统侧的频率﹑电压﹑相位,对风力发电机进行调整,使发电机发出电能的频率与系统一致;操作自动电压调压器将发电机电压调整到与系统电压相一致;同时,微调风力机的转速,从周期检测盘上监视,使发电机的电压与与系统的电压相位相吻合,就在频率﹑电压﹑相位同时一致的瞬间,合上断路器,将风力发电机并入电网.)永磁发电机---是一种将普通同步发电机的转子改变成永磁结构的发电机.组.异步发电机---是异步电机处于发电状态,从其激励方式有电网电源励磁(他励)发电和并联电容自励(自励)发电两种情况.电网电源励磁(他励)发电是将异步电机接到电网上, 电机内的定子绕组产生以同步转速转动的旋转磁场,再用原动机拖动,使转子转速大于同步转速,电网提供的磁力矩的方向必定与转速方向相反,而机械力矩的方向则与转速方向相同,这时就将原动机的机械能转化为电能. 异步电机发出的有功功率向电网输送,同时又消耗电网的有功功率作励磁,并供应定子与转子漏磁所消耗的无功功率,因此异步发电机并网发电时,一般要求加无功补偿装置,通常用并联电容补偿的方式.异步发电机的起动﹑并网很方便,且便于自动控制﹑价格低﹑运行可靠﹑维修便利﹑运行效率也较高,因此在风力发电机并网机组基本上都是采用异步发电机,而同步发电机则常用于独立运行.3.偏航控制系统风力机的偏航系统也称对风装置.其作用在于当风速矢量的方向变化时,能够快速平稳地对准风向,以便风轮获得最大的风能.大中型风力机一般采用电动的偏航系统来调整风轮并使其对准风向. 偏航系统一般包括感应风向的风向标, 偏航电机, 偏航行星齿轮减速器,回转体大齿轮等.解缆大多数风机的发电机输出功率的同轴电缆在风力机偏航时一同旋转,为了防止偏航超出而引起的电缆旋转,应该设置解缆装置,并增加扭缆传感器以监视电缆的扭转状态.4. 变桨控制系统5. 变流器6. 塔架风机四种不同的控制方式:1.定速定桨距控制(Fixed speed stall regulated)发电机直接连到恒定频率的电网,在发电时不进行空气动力学控制2.定速变桨距控制(Fixed speed pitch regulated)发电机直接连到恒定频率的电网,在大风时桨距控制用于调节功率3.变速定桨距控制(Variable speed stall regulated)变频器将发电机和电网去耦(decouples),允许转子速度通过控制发电机的反力矩改变.在大风时,减慢转子直到空气动力学失速限制功率到期望的水平.4.变速变桨距控制(Variable speed pitch regulated)变频器将发电机和电网去耦(decouples), 允许通过控制发电机的反力矩改变转子速度.在大风时,保持力矩, 桨距控制用于调节功率.二．基本知识三. 风力发电机组的信号(一) 机组状态参数检测1．转速风力发电机组转速的测量点有两个：即发电机转速和风轮转速。

风电基础知识培训风机控制系统风电基础知识培训——风机控制系统随着能源需求的增长和可再生能源的推广，风力发电逐渐崭露头角。

风机控制系统作为风电发电场的关键组成部分之一，发挥着重要的作用。

本文将介绍风机控制系统的基础知识，帮助读者了解其原理和运作方式。

一、风机控制系统概述风机控制系统是风力发电机组的智能管理和控制中枢。

它通过监测和控制风机的运行状态，以实现安全高效的风力发电。

风机控制系统主要包括传感器、执行器、控制器和通信系统等组件。

二、传感器传感器是风机控制系统的重要组成部分，其作用是实时监测风机的各种运行参数。

常见的传感器包括风速传感器、温度传感器、振动传感器等。

通过这些传感器的信号采集和处理，可以对风机的运行状态进行准确的监控。

三、执行器执行器是风机控制系统中的输出设备，用于控制和调节风机的运行。

最常见的执行器是变桨系统、变频器和制动系统。

变桨系统的作用是根据风速的变化调整桨叶角度，以优化风轮的转速和功率输出。

变频器则用于调节发电机的转速以实现恒定的电压和频率输出。

制动系统则在紧急情况下用于停止风机的运行。

四、控制器控制器是风机控制系统的核心，负责对传感器和执行器进行数据的处理和控制。

其功能包括风机的启动和停机、风机桨叶角度的调整、风机的监测和故障诊断等。

控制器具备自动化和智能化的特点，能够根据实时的风速和负荷需求做出准确的控制决策。

五、通信系统通信系统是风机控制系统中的信息传递和交互的手段。

它将控制器和其他设备连接起来，实现数据的传输和指令的下达。

常见的通信方式有有线通信和无线通信。

通信系统不仅可以实现风机之间的联动控制，还可以将风机的运行数据传输到监控中心进行分析和管理。

六、安全保护措施风机控制系统还应当具备相应的安全保护措施，以确保风机的运行安全。

常见的安全保护措施包括风速过高保护、温度过高保护、电流过载保护等。

这些保护措施能够在异常情况下及时采取措施，保护风机和人员的安全。

七、风机控制系统的优化风机控制系统的优化是提高风力发电效率和可靠性的关键。

风机自动化控制的原理及控制方式分析原理：风机自动化控制的原理是基于感知环境变化和根据预设条件进行相应的调节。

风机自动控制系统通常包括传感器、控制器和执行器。

1. 传感器：传感器用于感知和监测环境参数，例如温度、湿度、气压、气体浓度等。

传感器将这些数据转化为电信号，以便控制器进行处理。

2. 控制器：控制器是整个自动控制系统的核心部分。

它接收传感器传来的信号，对环境参数进行分析和判断，并根据预设的控制策略进行相应的控制。

控制器可以是基于硬件的电子设备，也可以是基于软件的程序。

常用的控制器类型有PID控制器、模糊控制器等。

3. 执行器：执行器是控制器输出信号的接收者，它将控制器发出的指令转化为实际的动作。

在风机自动化控制系统中，常用的执行器是马达、电机、阀门等。

控制方式：风机自动化控制可以采用多种控制方式，具体选择的控制方式取决于风机的特性及需要实现的控制目标。

1. 开关控制：简单的风机控制可以通过开关来实现。

根据预设的条件，当环境参数达到阈值时，控制器输出控制信号，控制风机的开启和关闭。

2. 变频控制：基于变频器的风机控制系统可以实现风机转速的调节。

根据实际需要，控制器通过调节变频器的输出频率来控制风机的转速，从而实现对风机的精确控制。

3. PID控制：PID控制是一种经典的控制算法，通过不断地比较实际参数和预设的目标值，根据误差的大小来调整控制器的输出信号，实现对风机的控制。

PID控制可以在稳态和动态过程中实现较好的控制精度和响应速度。

4. 模糊控制：模糊控制是一种基于经验的控制方法，它模拟人类的思维方式，通过模糊推理来实现对风机的控制。

模糊控制的优势在于可以应对非线性系统和复杂环境的控制需求。

风机自动化控制的原理是基于感知环境变化和根据预设条件进行相应的调节。

控制方式可以根据风机的特性及控制目标选择合适的方式，如开关控制、变频控制、PID控制和模糊控制等。

这些控制方式可以实现对风机的精确控制和优化运行。

YFK-4 FFU五档调速控制系统使用说明书南京阳铭德科技有限公司Nanjing YAMATAK Tech Co., LTD目录一、概述二、系统及功能介绍A：功能特点B：面板说明（控制主机YFK-04-1）C：FFU（三-五）档位调速控制模块YMK-04-03 D、中继扩展器YFK-04-02三、操作步骤说明四、接线图五、故障修理六、包装、储存及运输七、保证与售后服务YFK-4 FFU远程集中控制系统一、概述FFU远程集中控制系统（群控系统）包括控制主机、中继、FFU 控制模块。

采用集散型控制方式，能够很方便的实现FFU的集中监测和远程控制。

该系统具有巡检、报警、风速设定、单元地址设定、电流检测、分组管理。

操作方便，可靠性高，现场安装方便，控制简单，控制数量多，噪音低等优点。

是净化环境控制的理想产品。

交流5速智能群控系统，采用主控面板—中继扩展接口—FFU 控制模块3层结构，该控制系统利用中继器技术，解决了485驱动能力有限的问题，可控制更多台风机。

主控最多可通过9台中继扩展接口，每台中继扩展接口可连接30台FFU控制模块，系统最多可控制252台FFU风机。

二、系统及功能介绍A：功能特点1．控制模式：采用继电器切换对抽头风机进行档位调速。

2．控制方式：手动和网络两种控制方式。

3．面板显示：五档数字显示、电流数字显示、回路数字显示、单元编号数字显示、故障LED显示。

4．调速范围：有0、1、2、3、4、5档位调速（0档位为关闭），可通过面板按钮或集中控制器实现。

通过设定可实现3档或五档调速。

5．故障指示：当FFU发生空载或过载故障时，故障LED显示。

6．其它：可根据用户的要求，FFU控制器可外接指示灯显示FFU工作与否。

主面板提供一路照明开关控制，最大连接300W负荷。

7．过流短路保护：如有接线错误或其它原因导致短路，过流保护电路迅速断开输出电压，保险丝也会起最终保护作用。

8．过流保护：电流互感器采样过流保护，在FFU主机控制面板内设置好过载电流后，FFU即对单元风机的电流进行实时监控：（1）开机状态下，若主机开机且有正常范围内的监测电流，主机电流显示框将显示当前电流值；（2）开机状态下，若主机开机而监测电流超出或低于设定电流值，主机电流显示框将显示“00”；主机将切断该单元电源，同时故障灯亮。

风机控制系统结构原理分解风机控制系统是一种广泛应用于工业生产和环境调节中的重要设备。

它通过调节风机的运行速度、方向和风量，实现对空气流动的控制。

本文将从结构和原理两个方面对风机控制系统进行分解，以便更好地理解其工作原理和应用。

一、风机控制系统的结构风机控制系统通常由以下几个关键组件组成：1. 风机：作为整个系统的核心部件，风机负责产生气流并调节风量。

风机的类型和规格根据实际需求进行选择，常见的有轴流风机和离心风机等。

2. 电机：电机作为驱动装置，为风机提供动力，使其能够正常运行。

根据风机的功率和工作条件，选择合适的电机类型和容量。

3. 变频器：变频器用于调节电机的转速和频率，从而控制风机的风量。

通过改变电机的供电频率，可以实现风机的无级调速，提高系统的灵活性和能耗效率。

4. 传感器：传感器用于采集系统的各种参数，如温度、湿度、压力等。

这些参数将作为反馈信号，通过控制器进行处理，进而实现对风机的精确控制。

5. 控制器：控制器是整个系统的大脑，负责接收传感器的信号并进行分析和处理，然后输出控制信号给变频器，调节风机的运行模式和风量。

控制器通常采用PLC（可编程逻辑控制器）或者微机控制系统。

6. 人机界面：人机界面提供给操作人员与系统进行交互的接口，一般采用触摸屏、键盘或者远程监控系统。

通过人机界面，用户可以设定风机的工作参数、监测系统的运行状态和故障报警等。

二、风机控制系统的原理风机控制系统的原理主要包括运行方式、速度调节和风量控制三个方面。

1. 运行方式风机控制系统的运行方式主要分为手动控制和自动控制两种。

手动控制方式下，操作人员通过人机界面或者开关按钮手动控制风机的启停和运行模式。

这种方式适用于简单的操作场景，但不利于对系统的精确控制。

自动控制方式下，控制器通过接收传感器信号实时监测环境参数，并根据预设的控制策略自动调节风机的运行状态。

这种方式具有较高的智能化程度和自动化程度，适用于复杂的生产过程和调节要求。

风力发电行业中的风机控制技术使用中的常见问题风力发电是一种可持续发展的清洁能源，风机控制技术在风力发电行业中起着至关重要的作用。

然而，在实际应用中，风机控制技术也会面临一些常见问题。

本文将针对风力发电行业中风机控制技术使用中的常见问题进行探讨和解答。

1. 风机控制系统失灵在风力发电场中，风机控制系统可能会遭遇各种故障，导致系统失灵。

常见问题包括传感器故障、电缆连接问题、控制器软件故障等。

解决这些问题的关键是定期检查和维护控制系统，确保设备的正常运行。

此外，配备备用零件和故障排除计划也是必要的，以便及时修复和恢复风机的运行。

2. 风机启动和停机问题在风力发电场中，风机的启动和停机是一项关键任务。

然而，在实际应用中，常常会出现启动和停机困难、时间过长等问题。

这些问题可能是由于电气连接问题、供电系统故障、机械问题等引起的。

解决这些问题的方法包括定期维护和检修风机设备、合理规划停机时间和启动程序，以及安装先进的自动控制系统来监测和调整风机的启动和停机过程。

3. 负荷控制与功率平衡问题风力发电场中的风机需要根据风速和负荷需求进行输出功率的控制，以实现最佳运行效果。

然而，在实际运行过程中，常常会出现负荷控制失灵、功率波动等问题。

这些问题可能是由于控制系统调节不精确、风峰风谷波动大等原因导致的。

解决这些问题的方法包括优化控制策略、增加风速和功率监测传感器以及安装功率调整装置等。

4. 风机噪音和振动问题风机在运行过程中会产生噪音和振动，不仅会影响风机的性能和寿命，还会对生活环境和周边居民造成不良影响。

常见问题包括风机叶片和轴承的不平衡、机械结构松动等。

解决这些问题的方法包括定期的振动和噪音监测、风机叶片和轴承的平衡校准和维护，以及合理的风机布局和隔音设计。

5. 温度控制与过热问题风力发电场中的风机在运行过程中会产生热量，需要进行有效的温度控制。

如果风机过热，可能会导致设备损坏、性能下降甚至故障。

常见问题包括散热系统故障、风机内部通风不畅等。
