新风机控制系统模块.

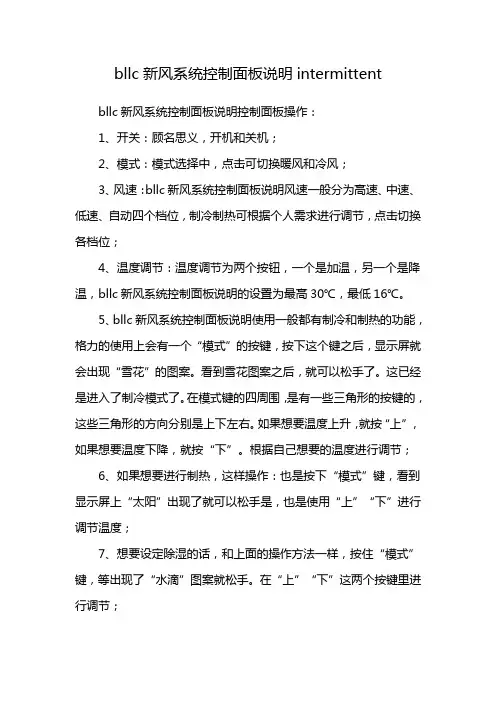

新风系统智能控制器使用说明书一．概述新风系统智能控制器适用于对家庭及公共场合新风系统风机的智能控制，控制器分别设有手动及自动风量调节（三档）功能，时间及室内温度显示，滤网使用时间提醒。

自动控制功能可以设定每周7天，每天4时段运行状态，每个时段可以根据需要设定新风系统启闭或风量。

新风系统智能控制器根据具体情况灵活控制新风系统风机运转速度，实现既节能环保又能保持室内良好空气品质。

二．显示及按键符号 内容1当前星期状态2本地时间24小时制显示3自动运行模式状态显示4设置选择5风量切换6开关（设置状态时：确认）7数字减少或向后选择设置参数8数字增加或向前选择设置参数9自动运行模式：正在运行时段10手动运行模式状态显示11风量显示12环境温度显示三．技术参数输入电源 功率消耗 时段数量 输出方式 外形尺寸A C220V1w每天4时段，每周最多28时段 继电器 ≤1A86m m×86m m×14m m四．操作设置说明1.手动运行模式控制器接通电源后，液晶屏显示温度、时间、星期状态，约五秒后按开关键，液晶屏出现风量图标及手动运行模式图标，风量默认为中。

按风量切换键，可依次在高、中、低风量间进行切换，对应的风量图标的风量显示条分别为3条、2条、1条。

2.自动运行模式同时按下▽及△键，控制器进入自动运行模式，液晶屏显示自动运行模式图标。

自动运行时段设定：自动运行模式下连按两次按设置选择键，液晶屏自动运行模式图标A U T O闪烁，进入时段设定。

这时星期状态图标闪烁，按▽或△选择你要设定星期状体，按开关键确认。

星期状态确认后，自动进入这一天第1时段设定，这时液晶屏运行时段标显示1，时间的小时数字闪烁，按▽或△选择你要设定的时间，按开关键确认；小时确认后，自动进入分钟设定，这时时间的分钟数字闪烁，按▽或△选择你要设定的分钟，按开关键确认；时间设定确认后，自动进入风量设定，这时风量图标闪烁，按▽或△选择你要设定的风量（风量图标中无风量条表示关闭），按开关键确认，第一时段设定完毕，并自动进入第二时段设置。

新风机组的控制原理及说明一、新风机组的控制原理新风机组是指一种通过新风机将新鲜空气引入室内，同时排出污浊空气的设备。

新风机组的控制原理主要涉及以下几个方面：1.温湿度控制：新风机组可以通过控制新风的温湿度来满足室内的舒适需求。

通常情况下，新风机组会配备温湿度传感器，通过传感器测量到的室内温湿度信息反馈给主控系统，主控系统根据设定的温湿度范围来控制新风机组的运行。

当室内温湿度超过设定值时，新风机组会启动并吹出适宜温湿度的新风，直至室内温湿度达到设定值。

2.风量控制：新风机组的风量控制是指根据建筑物的需求，控制新风机组的送风量。

通常情况下，新风机组会配备风量传感器，通过传感器测量到的送风量信息反馈给主控系统，主控系统根据设定的送风量范围来控制新风机组的运行。

当室内需要更多的新风时，主控系统会提高新风机组的送风量；当室内需要较少的新风时，主控系统会降低新风机组的送风量。

3.运行模式控制：新风机组通常有多种运行模式可供选择，比如手动模式、定时模式、传感器模式等。

在手动模式下，用户可以手动调节新风机组的运行状态；在定时模式下，用户可以设置新风机组的具体开启和关闭时间；在传感器模式下，新风机组会根据传感器测量到的室内环境信息来自动调整运行状态。

4.故障检测与保护：新风机组的控制系统还需要具备故障检测和保护功能，以确保设备的安全运行。

当新风机组发生故障时，比如风机损坏、传感器失效等，主控系统会及时检测到并采取相应的保护措施，比如停机报警、自动切换备用设备等。

二、新风机组的控制说明1.温湿度控制是新风机组的核心功能之一，通过控制新风的温湿度，可以提供舒适的室内环境。

温湿度传感器通常安装在室内空气流动的地方，它会不断监测室内的温湿度，并将测量值反馈给主控系统。

主控系统根据设定的温湿度范围来判断是否需要启动新风机组，并控制新风机组的运行状态，以达到室内温湿度的要求。

2.风量控制是新风机组的另一个重要功能，通过控制新风机组的送风量，可以满足不同建筑物的需求。

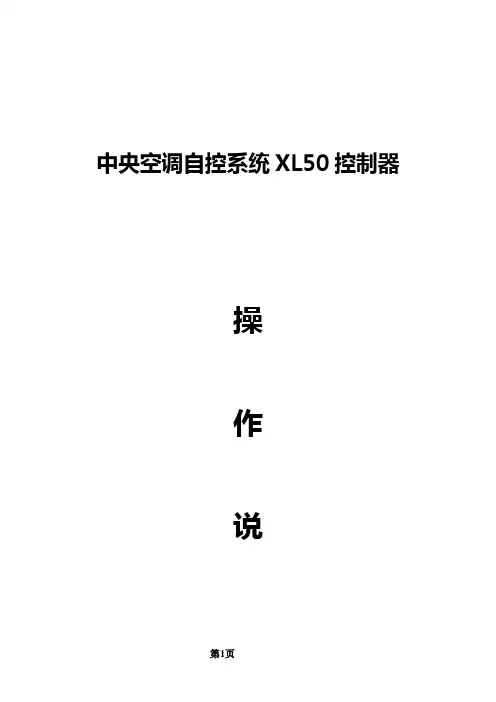

中央空调自控系统XL50控制器操作说明苏州工业园区汉威控制系统工程有限公司二零一一年五月一．XL50 DDC介绍本控制系统采用Honeywell（霍尼威尔）公司产品Excel 50 DDC(DIRECT DIGITAL CONTROL)直接式多功能数字控制器控制，能根据现场情况方便的增加一“下行键”，移动光标至下一行；“右行键”，移动光标至下一个参数栏；“左行键”，移动光标至上一个参数栏；“增加键”，增加一个修改的单位或切换数字量的一个状态；，减少一个修改的单位或切换数字量的一个状态；三．控制说明新风空调系统的温湿度及压力控制：1．送风温度控制根据送风温度进行空调电动水阀的比例控制。

DDC盘体面板上“工作模式开关打到热源模式”时，即水管内有热水时，DDC自动控制水阀开度；当送风温度高于设定值时，电动水阀开度减小，空调送新风降温；当送风温度低于设定值时，电动水阀开度增大，空调送热风升温。

如果“工作模式开关打到冷源模式”时，即水管内有冷水时，DDC自动控制水阀开度；当送风温度高于设定值时，电动水阀开度增大，空调送冷风降温；当送风温度低于设定值时，电动水阀开度减小，空调送新风升温。

2．送风湿度控制根据送风湿度进行加湿器的开关控制。

当送风湿度低于设定值时，加湿器运行加湿；当送风湿度高于设定值时，加湿器停止工作。

3．送风压力控制根据送风压力进行空调变频风机的比例调节。

当送风压力升高时，变频器输出频率降低；当送风压力减小时，变频器输出频率升高。

从而维持送风压力稳定之目的。

4．风机压差开关联锁保护根据风机压差开关的状态，可以监测空调箱的运行状态。

空调停止工作时，应将空调电动水阀及加湿器强制关闭，起到保护空调箱之目的。

排风机系统进行温湿度及压力控制：1．排风压力控制根据排风压力进行排气变频风机的比例调节。

当排风压力升高时，变频器输出频率降低；当排风压力减小时，变频器输出频率升高。

从而维持排风压力稳定之目的。

2．风机互备控制正常工作时，一台风机运行，一台风机为备用。

中央新风系统一、定义中央新风系统：就是实现建筑物室内外空气一年365天，一天24小时不间断循环置换的集中控制系统。

其能科学定义和组织室内空气流动路径，使室外的新鲜空气经过滤后源源不断送入室内，污浊的空气有组织、及时地排至室外。

VMC(自平衡式中央机械通风Ventilation Mecanique Controlee)住宅通风三原则：（1）通风路径（室外新风—卧室/客厅—走廊/过道—卫生间—排到室外）（2）通风风量（室内需要风量，两种算法）（3）通风时间（24小时不间断）分析：（1）一般每个卧室配一个新风口，排风口与之对应或几个房间集中排风（2）两种算法取其大算法一Q1=人均新风量*室内人数（人均新风量≧30m³/h）算法二Q2=每小时换气次数*室内有效容积（民用建筑换气次数从经济性考虑可按每小时0.8～1.5次计，而商用区域一般按2～5次计）举例: Dee Fly Compact最大适用面积（按0.6次/小时，房高2.6米）195=0.6*2.6*M M = 195/（0.6*2.6）= 125㎡（150～200）以上通风面积厨房，卫生间，阳台不计在内当单独设置新风系统，且换气量较大时，应充分考虑新风对采暖负荷和空调负荷的影响，从节能的角度考虑，建议选用全热交换新风机组。

设计上有几个原则要注意：1.室外进风口到风机的部分要尽量保证笔直，否则滤网会更快造成局部被堵住，然后形成较大阻力。

2.室外的进风口和出风口要尽量的远。

3.室内的回风口到风机部分的管道要尽量短。

4.同一房间内的送风和回风口要尽量远离。

5.管道尽量笔直。

6.管道弯曲之前尽量保证至少1米的笔直部分。

7.卫生间和厨房绝对不要装回风/送风口，应该使用普通的排气扇/抽油烟机而不是连续的换气系统。

8.尽量把风机放在厨房或者卫生间。

二．分类1 .功能分（1）单向流新风系统：安装在吊顶内的风机通过管道与一系列的排风口相连，风机启动，室内混浊的空气经安装在室内的吸风口通过风机排出室外，在室内形成几个有效的负压区，室内空气持续不断的向负压区流动并排出室外，室外新鲜空气由安装在窗框上方（窗框与墙体之间）的进风口不断的向室内补充。

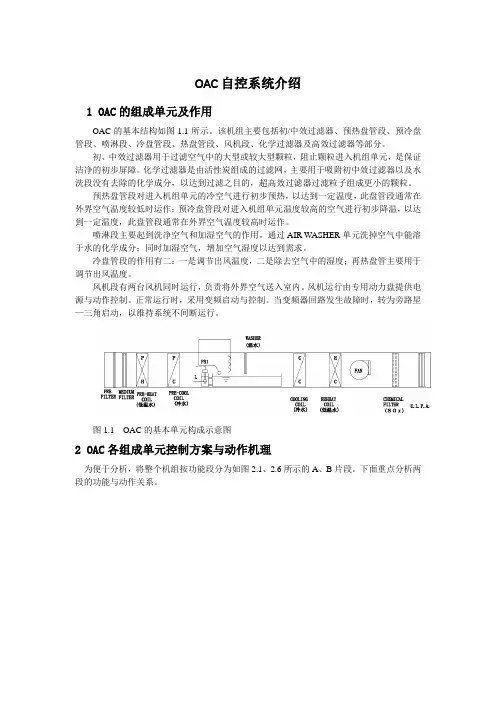

OAC自控系统介绍1 OAC的组成单元及作用OAC的基本结构如图1.1所示。

该机组主要包括初/中效过滤器、预热盘管段、预冷盘管段、喷淋段、冷盘管段、热盘管段、风机段、化学过滤器及高效过滤器等部分。

初、中效过滤器用于过滤空气中的大型或较大型颗粒，阻止颗粒进入机组单元，是保证洁净的初步屏障。

化学过滤器是由活性炭组成的过滤网，主要用于吸附初中效过滤器以及水洗段没有去除的化学成分，以达到过滤之目的，超高效过滤器过滤粒子组成更小的颗粒。

预热盘管段对进入机组单元的冷空气进行初步预热，以达到一定温度，此盘管段通常在外界空气温度较低时运作；预冷盘管段对进入机组单元温度较高的空气进行初步降温，以达到一定温度，此盘管段通常在外界空气温度较高时运作。

喷淋段主要起到洗净空气和加湿空气的作用。

通过AIR WASHER单元洗掉空气中能溶于水的化学成分；同时加湿空气，增加空气湿度以达到需求。

冷盘管段的作用有二：一是调节出风温度，二是除去空气中的湿度；再热盘管主要用于调节出风温度。

风机段有两台风机同时运行，负责将外界空气送入室内。

风机运行由专用动力盘提供电源与动作控制。

正常运行时，采用变频启动与控制。

当变频器回路发生故障时，转为旁路星—三角启动，以维持系统不间断运行。

图1.1 OAC的基本单元构成示意图2 OAC各组成单元控制方案与动作机理为便于分析，将整个机组按功能段分为如图2.1、2.6所示的A、B片段。

下面重点分析两段的功能与动作关系。

图2.1 OAC机组控制系统点位原理图（A片段）（1）电动风阀MD：电动风阀设置在新风进风口处，该风阀阀体根据面积计算被分割为两个独立部分，故设置两个执行单元，两执行器同时动作（开/闭），即由PLC发出数字量信号（24VDC）至风阀执行器，风机启动前联动风阀执行器。

（2）初效、中效及超高效过滤器通过微压差传感器检测过滤器两侧压力差，当压力差值达到或高于设定值时，控制中心会发出淤塞报警信号，提醒清理或更换过滤器。

X-2 新风机组（有加湿）控制系统本新风机组由新风阀、粗效过滤器、表冷器/加热盘管、加湿器、送风机组成。

控制系统的现场元件由新风温度传感器、新风湿度传感器、送风温度传感器、送风湿度传感器、压差开关、防冻开关、风阀执行器、冷/热水电动调节阀、电动蒸汽调节阀组成。

检测与控制功能：（1）电动风阀与送风机连锁，当送风机启动时，电动风阀开启，送风机关闭时，电动风阀关闭。

（2）冷/热水电动调节阀、电动蒸汽调节阀与送风机连锁，当送风机启动时，冷/热水电动调节阀和电动蒸汽调节阀开启，送风机关闭时，冷/热水电动调节阀和电动蒸汽调节阀关闭。

（3）压差开关检测粗效过滤器两侧的压差，当过滤器两侧压差值超过其设定值时，压差开关给出开关信号，指示过滤器阻塞报警。

（4）当冬季盘管温度过低时，低温防冻开关给出信号，风机停止运行，新风阀关闭，防止盘管冻裂。

（5）新风机组温度控制为根据送风实测温度与送风设定温度的偏差，PID调节冷/热水电动调节阀的开度，使实测温度达到设定温度值。

（6）新风机组湿度控制为根据送风实测湿度与送风设定湿度的偏差，双位调节过PID调节电动蒸汽调节阀的开度，使实测湿度达到设定湿度值。

（7）本图采用的加湿方式为干蒸汽加湿，故选用电动调节阀以控制加湿的蒸汽量，如为水加湿，不选用电动调节阀，而是直接控制加湿器的控制设备，一般为监测其状态，控制其启停，对应的AI点改为DI点，AO点改为DO点。

（8）送风机的监测与控制为：监测送风机的运行状态、故障状态和手/自动状态，控制送风机的启停。

K-2 空调机组（单风机、有加湿、无排风）控制系统本台空调机组由新风阀、回风阀、粗效过滤器、表冷器/加热盘管、加湿器、送风机组成。

控制系统的现场元件由新风温度传感器、新风湿度传感器、送风温度传感器、送风湿度传感器、回风温度传感器、回风湿度传感器、防冻开关、压差开关、风阀执行器、电动调节阀组成。

监测与控制功能：（1）电动风阀与送风机连锁，当送风机启动时，新风风阀开启至30%，回风风阀开启至70%，送风机关闭时，电动风阀关闭。

新风机组控制原理
新风机组的控制原理是基于空气质量的监测与调节。

其工作原理如下：
1. 空气质量监测：新风机组会安装传感器，监测室内空气的温度、湿度、PM
2.5等指标。

传感器会实时将采集到的数据传输给控制系统。

2. 参数设定：用户可以根据需要设定新风机组的工作参数，如温度设定值、湿度设定值等。

控制系统会根据设定值进行调节。

3. 控制策略：控制系统会根据传感器采集到的数据与设定值进行比较，并根据预设的控制策略，判断是否需要打开或关闭新风机组。

常见的控制策略有基于温度的控制、基于湿度的控制以及基于空气质量的控制。

4. 调节控制：当控制系统判断需要打开新风机组时，会通过信号与新风机组通信，控制其启动。

调节控制会根据当前的室内空气质量情况，适时调整新风机组的风速和风量，以达到预设的空气质量标准。

5. 反馈与调试：新风机组会周期性地重新检测室内空气质量，如果发现空气质量不符合要求，控制系统会进行相应的调整，如增大风速或风量。

同时，控制系统会记录下历史数据，以便于用户进行参考和分析。

综上所述，新风机组的控制原理是通过空气质量监测与调节，
根据设定值和控制策略对新风机组进行控制，从而达到提高室内空气质量的目的。

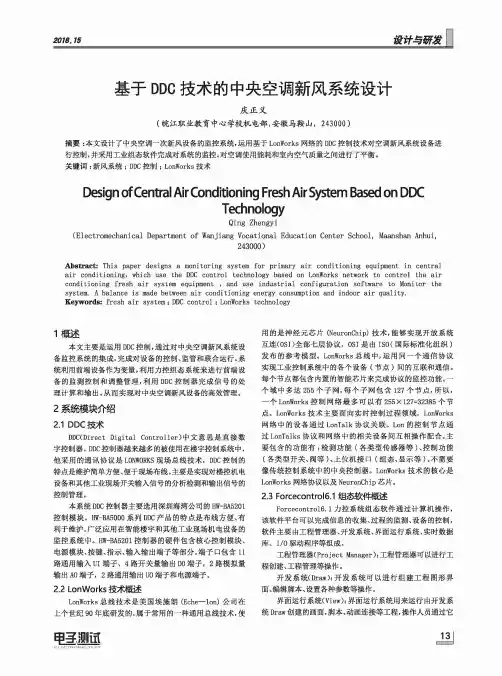

2018.15设计与研发基于DDC技术的中央空调新风系统设计庆正义(皖江职业教育中心学校机电部，安徽马鞍山，243000 )摘要：本文设计了中央空调一次新风设备的监控系统，运用基于LonWorks网络的DDC控制技术对空调新风系统设备进 行控制，并采用工业组态软件完成对系统的监控。

对空调使用能耗和室内空气质量之间进行了平衡。

关键词：新风系统；DDC控制；LonWorks技术Design of Central Air Conditioning Fresh Air System Based on DDCTechnologyQing Zhengyi(Electromechanical Department of Wanjiang Vocational Education Center School,Maanshan Anhui,243000)Abstract: This paper designs a monitoring system for primary air conditioning equipment in central air conditioning,which use the DDC control technology based on LonWorks network to control the air conditioning fresh air system equipment，and use industrial configuration software to Monitor the system.A balance is made between air conditioning energy consumption and indoor air quality.Keywords: fresh air system；DDC control ；LonWorks technology1 ■本文主要是运用DDC控制,通过对中央空调新风系统设 备监控系统的集成，完成对设备的控制、监管和联合运行。

附件1：文献综述智能温室系统概述专业班级：电气093 姓名：蒋嘉伦学号：2009017113摘要:温室环境系统是一个非线性、时变、滞后复杂大系统，难以建立系统的数学模型，采用常规的控制方法难以获得满意的静、动态性能。

本次设计控制系统硬件部分主要由 PLC、变频器和各类传感器构成，用来完成温室内部温度、湿度、二氧化碳浓度、光照度等室内参数的检测与温室内双向天窗、侧窗、湿帘窗角度开闭驱动，内外遮阳网驱动，湿帘水泵，环流风机，节能降温排湿风扇，C02补气阀、补光灯等执行设备的控制。

本系统操作简单、工作稳定可靠、实用性强；并有良好的组态监控界面，能远程控制。

适应了当前现代化农业的需要，适用范围广，其经济效益很好。

关键词:智能温室；可编程控制器；PID控制；变频技术；组态监控1 概述目前，虽然有不少单位或个人引进了一些国外的计算机智能控制系统[1]，如温室环境控制系统，施肥灌溉控制系统，工厂化育苗智能控制系统等，这些系统真正实现了温室控制的智能化和自动化，但往往存在投资过大，系统维护不方便等各种发展制约瓶颈[2]，再者就是要求温室的管理操作人员本身有较高的文化素质和较丰富的工程技术经验，目前我国广大农民还不具备，这也限制了国外同类产品在国内的推广应用。

开发低价位、实用型的农业智能计算机控制系统对于推进我国农业自动化、智能化进程具有重要的意义，同时也具有很大的市场潜力[3]。

据调查，目前市场上迫切需要的是一种低成本、操作使用简便的实用温室控制系。

，针对这一要求及我国日光温室量大、面广但档次较低的特点，研究一种既符合我国农业水平实际又适合农民经济承受能力、技术上不低于国外同类产品的日光温室智能集成控制系统是非常必要的。

本文设计的系统可以模拟基本的生态环境因子－温度、湿度、光照、空气成份等，以适应不同生物生长繁育的需要，它由相关的智能控制单元组成，按照事先设定的程序，精确测量温室的气候和土壤参数，并自动启动或关闭不同的电动外围设备（遮阳幕、加热器、湿帘水泵及风机、通风系统等），程序所需的数据通过传感器实时采集[4]。

监测功能: 1）测量新风过滤器两侧压差，以了解过滤器是否需要更换。

2）检测防冻开关，当冬季加热器后风温等于或低于某一设定值时（5°C ），防冻开关发出信号，使风机停转，同时关闭新风阀。

3)风机的状态显示、故障报警。

送风机的运行状态是采用压差开关监测的，风机起动，风道内产生风压，送风机的送风管压差增大，压差开关闭合，风机处于运行状态；风机事故报警（过载信号）采用动力箱的过流继电器常开触点作为DI 信号,接到DDC 。

4)测量风机出口空气温湿度参数，以了解机组是否将新风处理到要求的状态。

（2）控制功能: 1）控制新风电动风阀。

2）自动控制空气-水换热器水侧调节阀，以使送风温度达到设定值。

3）自动控制蒸汽加湿器调节阀,使冬季送风相对湿度达到设定值。

4）根据要求启/停风机。

（3）联锁控制:新风机组启动顺序控制： 送风机启动→新风阀开启→回水调节阀开启→加湿阀开启。

新风机组停机顺序控制： 送风机停机→关加湿阀→关回水阀→新风阀全关。

(4)集中管理功能：DDC 通过内部的通信模块，可使系统进入同层控制网络，与其它DDC 系统进行通信，共享数据；也可进入分布式系统，与中央站通信，因此DDC 系统具有集中管理功能。

1）显示新风机组起/停状况，送风温、湿度，风阀、水阀状态； 2）通过中央控制管理机起/停新风机组，修改送风参数的设定值； 3）当过滤器两侧之压差过大、冬季热水中断、风机电机过载或其它原因停机时，还可以通过中央控制机管理报警。

4）自动/远动控制。

风机的起/停及各个阀门的调节均可由现场控制机与中央管理机操作。

新风机组DDC 系统流程图温度传感器冷却器/加热器新风阀门湿度传感器电动调节阀加湿器防冻开关压差开关压差开关风机控制箱 F 风机起停控制信号；G 工作状态；H 故障状态信号温度传感器的测温精度应<±0.5℃，湿度传感器测量相对湿度的精度应<±0.5%。
