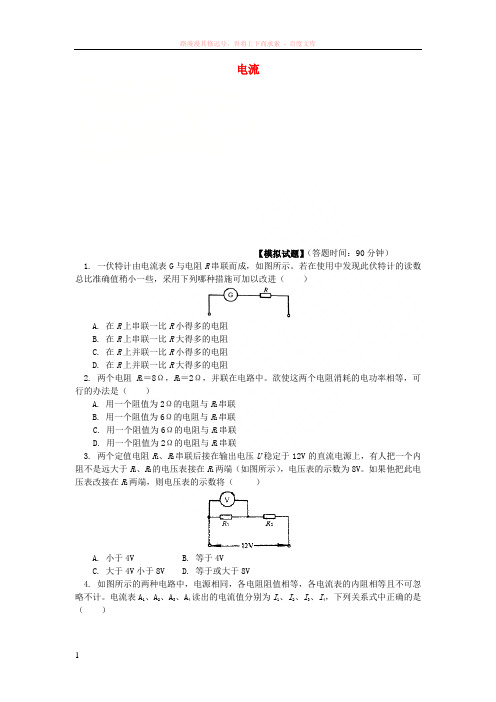

电流【模拟试题】（答题时间：90分钟）1. 一伏特计由电流表G与电阻R串联而成，如图所示。

若在使用中发现此伏特计的读数总比准确值稍小一些，采用下列哪种措施可加以改进（）A. 在R上串联一比R小得多的电阻B. 在R上串联一比R大得多的电阻C. 在R上并联一比R小得多的电阻D. 在R上并联一比R大得多的电阻2. 两个电阻R1＝8Ω，R2＝2Ω，并联在电路中。

欲使这两个电阻消耗的电功率相等，可行的办法是（）A. 用一个阻值为2Ω的电阻与R2串联B. 用一个阻值为6Ω的电阻与R2串联C. 用一个阻值为6Ω的电阻与R1串联D. 用一个阻值为2Ω的电阻与R1串联3. 两个定值电阻R1、R2串联后接在输出电压U稳定于12V的直流电源上，有人把一个内阻不是远大于R1、R2的电压表接在R1两端（如图所示），电压表的示数为8V。

如果他把此电压表改接在R2两端，则电压表的示数将（）A. 小于4VB. 等于4VC. 大于4V小于8VD. 等于或大于8V4. 如图所示的两种电路中，电源相同，各电阻阻值相等，各电流表的内阻相等且不可忽略不计。

电流表A1、A2、A3、A4读出的电流值分别为I1、I2、I3、I4，下列关系式中正确的是（）A. I1＝I2B. I1＜I4C. I2＝2I1D. I2＜I3+I45. 如图所示，总电压U保持不变，滑动变阻器总电阻为2R。

滑动触片位于变阻器中点O 时，四个理想电流表A1、A2、A3、A4上的示数相同，且为I0，当滑动触片移到变阻器的端点O’时（）A. A1的示数大于I0B. A2的示数大于I0C. A3的示数大于I0D. A4的示数等于I06. 四个电灯泡连接如图所示，当将K2断开，K l接通1→2时。

L1最亮，L2与L4最暗且亮度相同；当将K1接通1→3，K2闭合时，则（）A. L l最亮L4最暗B. L2最亮L3最暗C. L3最亮L1最暗D. L4最亮L1最暗7. 如图所示，在此电路里，R1＝R3＜R2＝R4，在A、B两端接上电源后，试比较各个电阻消耗的电功率P的大小（）A. P1＝P3＜P2＝P4B. P2＞P1＞P4＞P3C. P2＞P1＞P3＞P4D. P1＞P2＞P4＞P38. 如图所示，已知a、b两点电势差为零，则电容C的值是（）A. μF/3B. 2μF/3C. 2μFD. 3μF9. 如图所示的电路中，当可变电阻R的阻值增大时（）A. A、B两点间的电压U增大B. 通过R的电流I增大C. 通过R的电流I减小D. 通过R的电流I不变10. 如图所示，当滑线变阻器滑动触点向b端移动时（）A. 伏特表V的读数增大，安培表A的读数减小B. 伏特表V和安培表A的读数都增大C. 伏特表V和安培表A的读数都减小D. 伏特表V的读数减小，安培表A的读数增大11. 如图的电路中，电池的电动势为ε、内阻为r，R1和R2是两个阻值固定的电阻。

一. 教学内容：电学实验（1）二. 本章的知识点电学实验是高考实验考查的重点、热点内容。

试题注重联系实验操作的考查，如测量仪器的读数问题、实验线路的连线问题、电表和其他用电器的选择问题都是实验操作的仿真模拟，需要考生具备良好的动手实践经验。

试题还注重实验数据的处理分析，如根据实验数据画出图线，根据图线分析得出结论。

“设计和完成实验的能力”在理科综合《考试说明》中指出的五个考试目标之一。

是近几年高考物理实验题的命题趋向。

完整的设计一个实验，要经历多个环节，在实际考查中，一般不会考查全部环节，而是只考查其中的几个环节，有的题目给出条件和实验器材，要求阐述实验原理；有的给出实验电路图，要求领会实验原理，确定需测物理量及计算公式；有的则要求考生根据操作步骤及测定的物理量判断出实验原理……虽然考查方式不尽相同，但目前高考中几乎所有的设计型实验题都有一个共同点，都以不同方式或多或少的对实验原理作一定的提示，在给出实验器材的前提下进行考查。

由于考查环节和要求的不同，题型也不尽相同，但较多的是选择、填空、作图题。

在复习过程中，应对所学电学实验逐个理解实验原理、实验方法，比较不同实验的异同（如电路图、滑动变阻器和电表的连接）。

不断充实自己的经验和方法，逐步达到能灵活运用已学知识解答新的问题。

对于设计型实验题目要明确实验设计的关键在于实验原理的设计，它是进行实验的依据和起点，它决定了应选用（或还需）哪些实验器材，应测量哪些物理量，如何编排实验步骤。

而实验原理的设计又往往依赖于所提供的实验器材（条件）和实验要求，它们相辅相成，互为条件。

三. 重点、难点：电学实验中所用到的基本知识在近年的电学实验中，电阻的测量（包括变形如电表内阻的测量）、测电源的电动势与内电阻是考查频率较高的实验。

它们所用到的原理公式为：Ir U ,IU R +==ε。

由此可见，对于电路中电压U 及电流I 的测量是实验的关键所在，但这两个量的直接测量和间接测量的方法却多种多样，在此往往也是高考试题的着力点之处。

2018山东科技版物理高考第一轮复习——功、功率、动能定理（学案）年 级 高三 学 科 物理 版 本鲁教版 内容标题功、功率、动能定理一. 教学内容：功、功率、动能定理（一）功和功率1. 功功是力的空间积累效应。

它和位移相对应（也和时间相对应）。

计算功的方法有两种：（1）按照定义求功。

即：W ＝Fscos θ。

在高中阶段，这种方法只适用于恒力做功。

当20πθ<≤时F 做正功，当2πθ=时F 不做功，当πθπ≤<2时F 做负功。

这种方法也可以说成是：功等于恒力和沿该恒力方向上的位移的乘积。

（2）用动能定理W ＝ΔE k 或功能关系求功。

当F 为变力时，高中阶段往往考虑用这种方法求功。

这里求得的功是该过程中外力对物体做的总功（或者说是合外力做的功）。

这种方法的依据是：做功的过程就是能量转化的过程，功是能的转化的量度。

如果知道某一过程中能量转化的数值，那么也就知道了该过程中对应的功的数值。

例1. 如图所示，质量为m 的小球用长L 的细线悬挂而静止在竖直位置。

在下列三种情况下，3. 功率功率是描述做功快慢的物理量。

（1）功率的定义式：tW P =，所求出的功率是时间t 内的平均功率。

（2）功率的计算式：P ＝Fvcos θ，其中θ是力与速度间的夹角。

该公式有两种用法：①求某一时刻的瞬时功率。

这时F 是该时刻的作用力大小，v 取瞬时值，对应的P 为F 在该时刻的瞬时功率；②当v 为某段位移（时间）内的平均速度时，则要求这段位移（时间）内F 必须为恒力，对应的P 为F 在该段时间内的平均功率。

（3）重力的功率可表示为P G ＝mgv y ，即重力的瞬时功率等于重力和物体在该时刻的竖直分速度之积。

（4）汽车的两种加速问题。

当汽车从静止开始沿水平面加速运动时，有两种不同的加速过程，但分析时采用的基本公式都是P ＝Fv 和F －f ＝ ma①恒定功率的加速。

由公式P ＝Fv 和F －f ＝ma 知，由于P 恒定，随着v 的增大，F 必将减小，a 也必将减小，汽车做加速度不断减小的加速运动，直到F ＝f ，a ＝0，这时v 达到最大值fP F P v mm m ==。

电流【模拟试题】（答题时间：90分钟）1. 一伏特计由电流表G与电阻R串联而成，如图所示。

若在使用中发现此伏特计的读数总比准确值稍小一些，采用下列哪种措施可加以改进（）A. 在R上串联一比R小得多的电阻B. 在R上串联一比R大得多的电阻C. 在R上并联一比R小得多的电阻D. 在R上并联一比R大得多的电阻2. 两个电阻R1＝8Ω，R2＝2Ω，并联在电路中。

欲使这两个电阻消耗的电功率相等，可行的办法是（）A. 用一个阻值为2Ω的电阻与R2串联B. 用一个阻值为6Ω的电阻与R2串联C. 用一个阻值为6Ω的电阻与R1串联D. 用一个阻值为2Ω的电阻与R1串联3. 两个定值电阻R1、R2串联后接在输出电压U稳定于12V的直流电源上，有人把一个内阻不是远大于R1、R2的电压表接在R1两端（如图所示），电压表的示数为8V。

如果他把此电压表改接在R2两端，则电压表的示数将（）A. 小于4VB. 等于4VC. 大于4V小于8VD. 等于或大于8V4. 如图所示的两种电路中，电源相同，各电阻阻值相等，各电流表的内阻相等且不可忽略不计。

电流表A1、A2、A3、A4读出的电流值分别为I1、I2、I3、I4，下列关系式中正确的是（）A. I1＝I2B. I1＜I4C. I2＝2I1D. I2＜I3+I45. 如图所示，总电压U保持不变，滑动变阻器总电阻为2R。

滑动触片位于变阻器中点O 时，四个理想电流表A1、A2、A3、A4上的示数相同，且为I0，当滑动触片移到变阻器的端点O’时（）A. A1的示数大于I0B. A2的示数大于I0C. A3的示数大于I0D. A4的示数等于I06. 四个电灯泡连接如图所示，当将K2断开，K l接通1→2时。

L1最亮，L2与L4最暗且亮度相同；当将K1接通1→3，K2闭合时，则（）A. L l最亮L4最暗B. L2最亮L3最暗C. L3最亮L1最暗D. L4最亮L1最暗7. 如图所示，在此电路里，R1＝R3＜R2＝R4，在A、B两端接上电源后，试比较各个电阻消耗的电功率P的大小（）A. P1＝P3＜P2＝P4B. P2＞P1＞P4＞P3C. P2＞P1＞P3＞P4D. P1＞P2＞P4＞P38. 如图所示，已知a、b两点电势差为零，则电容C的值是（）A. μF/3B. 2μF/3C. 2μFD. 3μF9. 如图所示的电路中，当可变电阻R的阻值增大时（）A. A、B两点间的电压U增大B. 通过R的电流I增大C. 通过R的电流I减小D. 通过R的电流I不变10. 如图所示，当滑线变阻器滑动触点向b端移动时（）A. 伏特表V的读数增大，安培表A的读数减小B. 伏特表V和安培表A的读数都增大C. 伏特表V和安培表A的读数都减小D. 伏特表V的读数减小，安培表A的读数增大11. 如图的电路中，电池的电动势为ε、内阻为r，R1和R2是两个阻值固定的电阻。

2018山东科技版物理高考第一轮复习——电学实验（二）（同步练习）
【模拟试题】（答题时间：25分钟）
1、描绘小灯泡的伏安特性曲线的实验电路如下图所示，所用小灯泡的额定电压是3.8V。

（1）关于该实验的系统误差，下列说法中正确的是
A. 系统误差主要是由电压表的分流引起的
B. 系统误差主要是由电流表的分压引起的
C. 系统误差主要是由于忽略电源内阻引起的
D. 系统误差主要是由读数时的估读引起的
（2）根据某次实验记录的数据在坐标系中描点如下图。

试在坐标系中画出该小灯泡的伏安特性曲线，并从图象中求出该小灯泡的额定功率。

（3）该小灯泡在1V电压下不发光，当时灯丝的实际电阻是多大？该小灯泡在2V电压下开始发出微弱的黄光。

当时灯丝的实际电阻又是多大？小灯泡在不同电压下的实际电阻为什么不相同？
（4）试将实物图连接成实验电路。

2、在《测定电源电动势和内阻》的实验中，用图象处理数据时，正确的做法是
A. 横坐标I的起点一定要是零
B. 纵坐标U的起点一定要是零
C. 使表示实验数据的点尽可能地集中在一边
D. 使表示实验数据的点尽可能地布满整个图纸
3、在《测定电源电动势和内阻》的实验中，根据实验数据作出的a、b两干电池的U—I图线
【试题答案】
1、（1）A （2）略11.4W （3）7.1Ω9.1Ω，小灯泡的电阻率随温度升高而增大
（4）实物连线见课本所示
2、AD
3、A
4、
（1）实验的原理图
（2）电阻箱的电阻值
R，2R以及与它对应的
1
电流值
I、2I
1
（3）不变、偏大。
