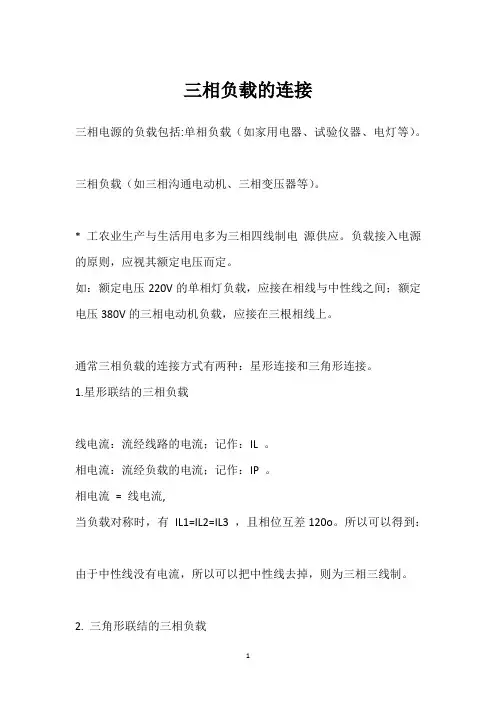

三相电源三相负载的连接方法

三相负载的连接

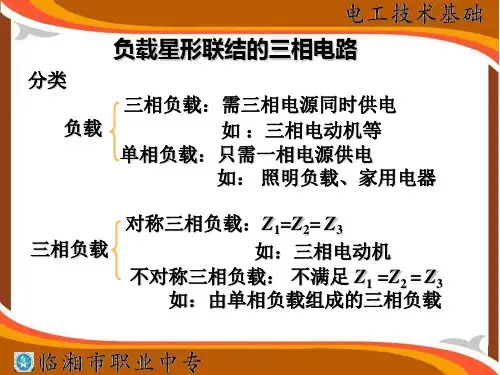

三相电源的负载包括:单相负载（如家用电器、试验仪器、电灯等）。

三相负载（如三相沟通电动机、三相变压器等）。

* 工农业生产与生活用电多为三相四线制电源供应。

负载接入电源的原则，应视其额定电压而定。

如：额定电压220V的单相灯负载，应接在相线与中性线之间；额定电压380V的三相电动机负载，应接在三根相线上。

通常三相负载的连接方式有两种：星形连接和三角形连接。

1.星形联结的三相负载
线电流：流经线路的电流；记作：IL 。

相电流：流经负载的电流；记作：IP 。

相电流= 线电流,
当负载对称时，有IL1=IL2=IL3 ，且相位互差120o。

所以可以得到：
由于中性线没有电流，所以可以把中性线去掉，则为三相三线制。

2. 三角形联结的三相负载
三角形联结的三相电路负载的线电压等于相电压。

线电流：IL1，IL2，IL3。

相电流：I12，I23，I31。

线电流滞后所对应的相电流30o。

三相电源的连结方法星形接法一、基本简介把三相电源三个绕组的末端、XY、Z连按在一起，成为一公共点O，从始端A、B、C引出三条端线，这种接法称为“星形接法”又称“Y形接法”。

三相电源是由频率相同、振幅相等而相位依次相差120°的三个正弦电源以一定方式连接向外供电的系统。

三相电源的联接方式有Y形和△形两种。

三相电的星形接法是将各相电源或负载的一端都接在一点上，而它们的另一端作为引出线，分别为三相电的三个相线。

可以将中点（称为中性点）引出作为中性线，形成三相四线制。

也可不引出，形成三相三线制。

当然，无论是否有中性线，都可以添加地线，分别成为三相五线制或三相四线制。

[编辑本段]二、常用的接法对称三相四线Y－Y系统是常见常用的系统，有三条火线、一条中线。

星形接法的三相电，线电压是相电压的根号3倍，而线电流等于相电流。

当三相负载平衡时，即使连接中性线，其上也没有电流流过。

三相负载不平衡时，应当连接中性线，否则各相负载将分压不等。

星形接法主要应用在高压大型或中型容量的电动机中，定子绕组只引出三根线。

对于星形接法，各相负载平衡，则任何时刻流经三相的电流矢量和等于零。

星形(Y)接法和三角形(△)接法关系密切，其负载相电压、相电流与对称三相线电压、线电流关系如下：星形(Y)接法：I线＝I相，U线＝√3×U相，P相＝U相×I相，P＝3P相＝√3×U线×I相=√3×U线×I线；三角(△)接法：I线＝√3×I相，U线＝U相，P相＝I相×U相，P＝3P相＝√3×I线×U相=√3×I线×U线。

说明：三角(△)联接，Iab=Ia向量+Ib向量=(Ia+Ib)×cos30°=2Ia×√3/2=√3×Ia，线电流是相电流的根号三倍。

另一个重要的应用是电阻的星形联接。

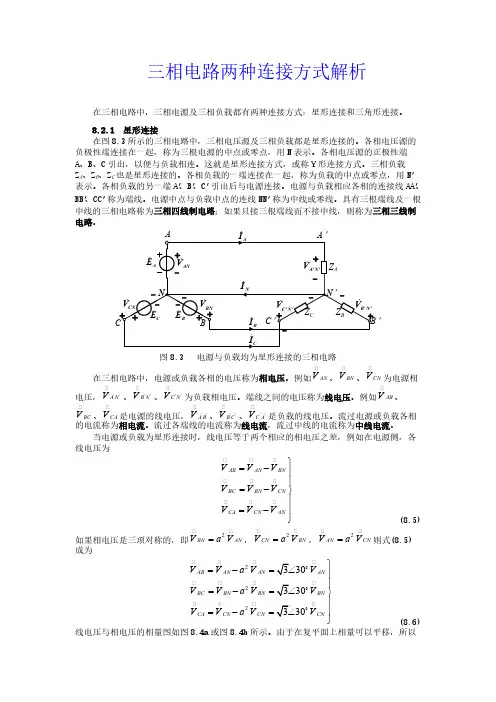

三相电路两种连接方式解析在三相电路中，三相电源及三相负载都有两种连接方式：星形连接和三角形连接。

8.2.1 星形连接在图8.3所示的三相电路中，三相电压源及三相负载都是星形连接的。

各相电压源的负极性端连接在一起，称为三根电源的中点或零点，用N 表示。

各相电压源的正极性端A 、B 、C 引出，以便与负载相连。

这就是星形连接方式，或称Y 形连接方式。

三相负载Z A 、Z B 、Z C 也是星形连接的。

各相负载的一端连接在一起，称为负载的中点或零点，用N ’表示。

各相负载的另一端A ’、B ’、C ’引出后与电源连接。

电源与负载相应各相的连接线AA ’、BB ’、CC ’称为端线。

电源中点与负载中点的连线NN ’称为中线或零线。

具有三根端线及一根中线的三相电路称为三相四线制电路；如果只接三根端线而不接中线，则称为三相三线制电路。

’图8.3 电源与负载均为星形连接的三相电路在三相电路中，电源或负载各相的电压称为相电压。

例如AN V A 、BN V A 、CN V A为电源相电压，''A N V A 、''B N V A 、''C N V A 为负载相电压。

端线之间的电压称为线电压。

例如AB V A、BC V A 、CA V A 是电源的线电压，''A B V A 、''B C V A 、''C A V A是负载的线电压。

流过电源或负载各相的电流称为相电流。

流过各端线的电流称为线电流，流过中线的电流称为中线电流。

当电源或负载为星形连接时，线电压等于两个相应的相电压之差，例如在电源侧，各线电压为AB AN BN BC BN CN CA CN AN V V V V V V V V V ⎫=-⎪⎪=-⎬⎪=-⎪⎭A A AA A A A A A(8.5)如果相电压是三项对称的，即2BN AN V a V =AA，2CNBN V a V=AA，2AN CN V a V =AA则式(8.5)成为222303030AB AN AN AN BC BN BN BN CA CN CN CN V V a V V V V a V V V V a V V ⎫=-=⎪⎪=-=⎬⎪=-=⎪⎭A A A AA A A AA A A A(8.6)线电压与相电压的相量图如图8.4a 或图8.4b 所示。

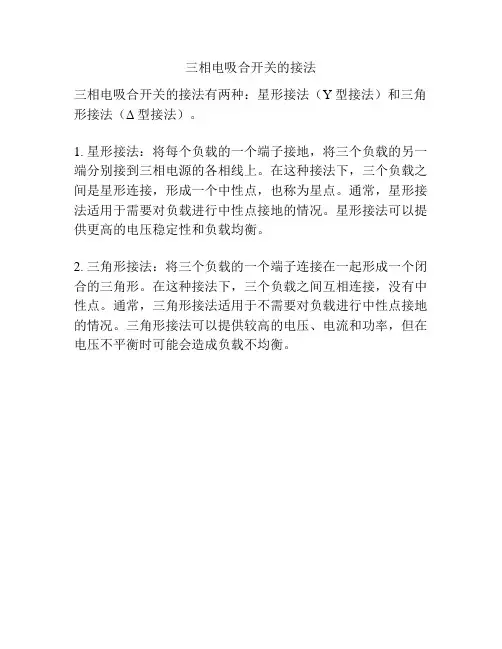

三相电吸合开关的接法
三相电吸合开关的接法有两种：星形接法（Y型接法）和三角形接法（Δ型接法）。

1. 星形接法：将每个负载的一个端子接地，将三个负载的另一端分别接到三相电源的各相线上。

在这种接法下，三个负载之间是星形连接，形成一个中性点，也称为星点。

通常，星形接法适用于需要对负载进行中性点接地的情况。

星形接法可以提供更高的电压稳定性和负载均衡。

2. 三角形接法：将三个负载的一个端子连接在一起形成一个闭合的三角形。

在这种接法下，三个负载之间互相连接，没有中性点。

通常，三角形接法适用于不需要对负载进行中性点接地的情况。

三角形接法可以提供较高的电压、电流和功率，但在电压不平衡时可能会造成负载不均衡。

实验三相交流电路中负载的星形接法——电工电子学实验报告【实验名称】三相交流电路中负载的星形接法【实验目的】通过实验研究三相电路中负载的星形接法对电路的影响，了解星形接法与三角形接法的差异以及其原理和应用。

【实验器材】三相交流电源，三相综合负载，电压电流传感器，示波器，万用表等。

【实验原理】星形接法和三角形接法是三相负载中常见的两种连接方式。

星形接法即将负载的每一个端子接到三相电源的一个相线上，并将三个相线的另一端连接到负载的一个公共点上。

星形接法的负载器件接线简单，具有可靠性高，电路结构简单等优点。

在星形接法中，三相电平相同，相位相差120度。

三角形接法即将负载的每一个端子连接到三相电源的一个相线上，并将三个相线连接成一个闭合的三角形。

三角形接法的负载器件连接复杂，但其三相电平之间的相位差也是120度。

【实验步骤】1.按照实验要求连接实验电路，将综合负载连接到三相电源上，并设置适当的负载阻抗。

2.分别用示波器观测每个相位的电压和电流波形，并记录测量结果。

3.根据测量结果计算每个相位的电流和电压值，并比较星形接法和三角形接法中的差异。

4.在保持负载不变的情况下，切换负载的接法，重新观测并记录测量结果。

5.对比星形接法和三角形接法中电流和电压波形的差异，分析其原因和特点。

6.总结实验结果，撰写实验报告。

【实验结果】实验结果应包括对星形接法和三角形接法中电流和电压波形的详细描述和比较分析，包括波形的振幅、频率、相位差等参数。

【实验结论】通过对实验结果的分析，得出星形接法和三角形接法在电流和电压特性上的差异和特点，并对其应用进行探讨，进一步深化对三相负载的理解。

【实验改进】实验中可以适当增加不同负载的情况下的测量和比较，以便更全面的了解星形接法和三角形接法的性能差异。

【实验注意事项】1.实验过程中注意安全操作，使用绝缘手套、绝缘手柄等必要的防护措施。

2.仔细连接实验电路，确保各部分正常工作。

3.测量时要保持电路稳定，防止电流和电压的过大或过小引起故障。

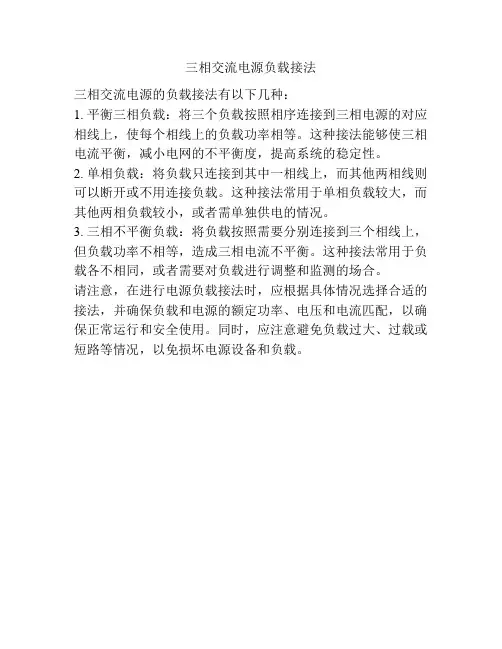

三相交流电源负载接法
三相交流电源的负载接法有以下几种：
1. 平衡三相负载：将三个负载按照相序连接到三相电源的对应相线上，使每个相线上的负载功率相等。

这种接法能够使三相电流平衡，减小电网的不平衡度，提高系统的稳定性。

2. 单相负载：将负载只连接到其中一相线上，而其他两相线则可以断开或不用连接负载。

这种接法常用于单相负载较大，而其他两相负载较小，或者需单独供电的情况。

3. 三相不平衡负载：将负载按照需要分别连接到三个相线上，但负载功率不相等，造成三相电流不平衡。

这种接法常用于负载各不相同，或者需要对负载进行调整和监测的场合。

请注意，在进行电源负载接法时，应根据具体情况选择合适的接法，并确保负载和电源的额定功率、电压和电流匹配，以确保正常运行和安全使用。

同时，应注意避免负载过大、过载或短路等情况，以免损坏电源设备和负载。

三相电路中负载的连接方法在三相电路中，负载的连接方式可以分为星形连接和三角形连接两种方式。

星形连接，又称为Y型连接，是将三个负载分别连接到三相电源的三个相线上，并将三个负载的另一端连接在一起，形成一个共点连接。

这种连接方式下，三个负载之间的电压差为相电压，且相电压之间的夹角为120度。

星形连接的电流可以通过利用修正因子进行计算，修正因子通常等于根号3、星形连接适用于负载不平衡的情况，且三相负载相互之间没有较高的关联。

星形连接的优点是电压稳定，电流均衡，对非线性负载不敏感。

缺点是功率因数较低，需要使用较大的中性线。

三角形连接，又称为△型连接，是将三个负载的一端依次连接到三相电源的相线上，即将第一个负载的一端与第二个负载的另一端相连，第二个负载的一端与第三个负载的另一端相连，第三个负载的一端与第一个负载的另一端相连，形成一个环形连接。

这种连接方式下，三个负载之间的电压差为线电压，且线电压之间的夹角为120度。

三角形连接的电流与负载之间的电压之间的关系为U=IR，其中U为电压，I为电流，R为阻抗。

三角形连接适用于负载平衡的情况，且三相负载之间有较高的关联。

三角形连接的优点是功率因数高，对非线性负载较为敏感。

缺点是电压不稳定，电流不均衡，需要使用较小的中性线。

在实际应用中，根据负载的特点和要求，可以选择适合的连接方式。

一般来说，星形连接适用于需要稳定电压和均衡电流的负载，如电动机等。

三角形连接适用于需要高功率因数和对负载敏感的负载，如焊接机等。

同时，三相电路中还常使用星三角变换器来实现星形连接和三角形连接之间的转换。

三相电负载平衡的联接方式三相电负载平衡顾名思义就是三组电源线为了平衡电压，分别负载电流，并且其所负载的电流相差不大，因为三相负载是由三组负载组成的。

如果三相负载的电压基本完全相同，这样的负载叫做三相对称负载，如：三相电炉、三相电动机。

如果这三组负载的电压不相同，就叫做三相不对称负载，如：照明灯。

三相负载平衡连接方式主要有两种：星形联接和三角形联接。

一、星形连接首先我们来看什么是三相负载平衡的星形连接，星形联结又分为对称星形联结和不对称星形联结。

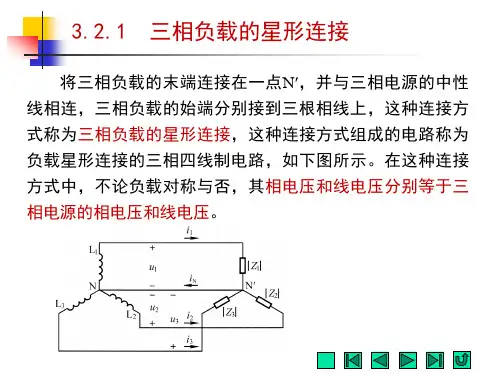

1.三相不对称负载的星形连接那么什么是三相不对称负载的星形连接呢？其实很简单，将三相不对称负载接在三相四线制供电线路上，就组成三相不对称负载的星形联接。

负载两端的电压等于电源相电压。

在电路图中，中线就是三相负载的共同通路，整个供电系统可看成由三个单相电路组成，各相负载之间是互不影响的。

如果由于某种原因，中线发生断线事故，那么，原因流过中线的电流就要分配在三相负载之中，以致有的相的电流增大，有的相的电流减小。

电流增大的那一相负载上的电压必然升高，会使这相负载受到损坏；而电流减小的那一相负载上的电压必然降低，会使这相负载不能正常工作，甚至不能工作。

因此三相不对称负载接成星形时，必须要有中线，且中线上不得安装开关和熔断器。

2．三相对称负载的星形联接知道了三相不对称负载的星形连接，我们举一反三就知道什么是三相对称负载的星形联接，三相对称负载的星形连接就是三相电源中三个相电压是对称的。

如果三相负载亦是对称时，则流过三相负载的电流就为三相对称电流。

在电路中，三相对称负载接成星形时，电流在三相间串相流通，而中线上没有电路。

于是可以省掉中线，而不会影响电路的工作。

这样就可以把三相四线路简化为三相三线制供电线路。

二、三角形连接三相电负载平衡的另一种联接方式就是三角形联接方式。

因为三相负载也可以联接成三角形，方法是把三相负载分别接在三相电源的每根相线之间。

在电路图中，我们就可以明显的看出，各相负载所承受的电压都是电源的线电压。

三相电源星形、三⾓形接法三相电源的联接⽅式有Y形和△形两种。

1、星形、三⾓形接法基本简介把三相电源三个绕组的末端、X、Y、Z连接在⼀起，成为⼀公共点O，从始端A、B、C引出三条端线，这种接法称为“星形接法”⼜称“Y形接法”。

三相电源是由频率相同、振幅相等⽽相位依次相差120°的三个正弦电源以⼀定⽅式连接向外供电的系统。

三相电的三⾓形接法是将各相电源或负载依次⾸尾相连，并将每个相连的点引出，作为三相电的三个相线。

三⾓形接法没有中性点，也不可引出中性线，因此只有三相三线制。

添加地线后，成为三相四线制。

三⾓形接法的三相电，线电压等于相电压⽽线电流等于相电流的倍。

2、三相电的星形接法是将三相电源绕组或负载的⼀端都接在⼀起构成中性线，由于均衡的三相电的中性线中电流为零，故也叫零线：三相电源绕组或负载的另⼀端的引出线，分别为三相电的三个相线。

远程输电时，只使⽤三根相线，形成三相三线制。

到达⽤户的电路，往往涉及220V和380V两种电压，需三根相线和⼀根零线，形成三相四线制。

⽤户为避免漏电形成的触电事故，还要添加⼀根地线，这时就有三根相线，⼀根零线和⼀根地线，故也有三相五线制的说法。

3、常⽤的接法对称三相四线Y－Y系统是常见常⽤的系统，有三条⽕线、⼀条中线。

星形接法的三相电，线电压是相电压的根号3倍，⽽线电流等于相电流。

当三相负载平衡时，即使连接中性线，其上也没有电流流过。

三相负载不平衡时，应当连接中性线，否则各相负载将分压不等。

星形接法主要应⽤在⾼压⼤型或中型容量的电动机中，定⼦绕组只引出三根线。

对于星形接法，各相负载平衡，则任何时刻流经三相的电流⽮量和等于零。

星形(Y)接法和三⾓形(△)接法关系密切，其负载相电压、相电流与对称三相线电压、线电流关系如下：。

三相负载作Y接、△接的方法
在三相电源对称的情况下，三相负载可以接成星形（Ｙ接)或三角形(△接)。

三相四线制电源的电压值一般是指线电压的有效值。

如“三相380V电源”是指线电压380V，其相电压为220V；而“三相220V 电源”则是指线电压220V，其相电压为127V。

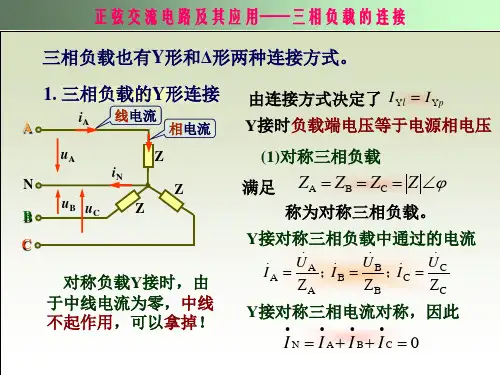

1. 负载作Y形联接
当负载采用三相四线制(Yo)联接时，即在有中线的情况下，不论负载是否对称，线电压Ul 是相电压UP的倍，线电流Il 等于相电流Ip，即
U1=，I1=Ip
当负载对称时，各相电流相等，流过中线的电流Io＝0，所以可以省去中线。

若三相负载不对称而又无中线(即三相三线制Y接)时，UP≠1/Ul ，负载的三个相电压不再平衡，各相电流也不相等，致使负载轻的那一相因相电压过高而遭受损坏，负载重的一相也会因相电压过低不能正常工作。

所以，不对称三相负载作Y联接时，必须采用三相四线制接法，即Yo接法，而且中线必须牢固联接，以保证三相不对称负载的每相
电压维持对称不变。

2. 负载作△形联接
当三相负载作△形联接时，不论负载是否对称，其相电压均等于线电压，即Ul＝Up；若负载对称时，其相电流也对称，相电流与线电流之间的关系为：Il ＝Ip；
若负载不对称时，相电流与线电流之间不再是关系即：Il≠Ip
当三相负载作△形联接时，不论负载是否对称，只要电源的线电压Ul对称，加在三相负载上的电压Up仍是对称的，对各相负载工作没有影响。

三相电源的连结方法三相电源的连结方法三相电源的连结方法把三相电源三个绕组的末端、XY、Z连按在一起，成为一公共点O，从始端A、B、C引出三条端线，这种接法称为“星形接法”又称“Y形接法”。

三相电源是由频率相同、振幅相等而相位依次相差120°的三个正弦电源以一定方式连接向外供电的系统。

三相电源的联接方式有Y形和△形两种。

三相电的星形接法是将各相电源或负载的一端都接在一点上，而它们的另一端作为引出线，分别为三相电的三个相线。

可以将中点（称为中性点）引出作为中性线，形成三相四线制。

也可不引出，形成三相三线制。

当然，无论是否有中性线，都可以添加地线，分别成为三相五线制或三相四线制。

二、常用的接法对称三相四线Y－Y系统是常见常用的系统，有三条火线、一条中线。

星形接法的三相电，线电压是相电压的根号3倍，而线电流等于相电流。

当三相负载平衡时，即使连接中性线，其上也没有电流流过。

三相负载不平衡时，应当连接中性线，否则各相负载将分压不等。

星形接法主要应用在高压大型或中型容量的电动机中，定子绕组只引出三根线。

对于星形接法，各相负载平衡，则任何时刻流经三相的电流矢量和等于零。

星形(Y)接法和三角形(△)接法关系密切，其负载相电压、相电流与对称三相线电压、线电流关系如下：星形(Y)接法：I线＝I相，U线＝√3×U相，P相＝U相×I相，P＝3P相＝√3×U线×I相=√3×U线×I线；三角(△)接法：I线＝√3×I相，U线＝U相，P相＝I相×U相，P＝3P相＝√3×I线×U相=√3×I线×U线。

说明：三角(△)联接，Iab=Ia向量+Ib向量=(Ia+Ib)×cos30°=2Ia×√3/2=√3×Ia，线电流是相电流的根号三倍。

另一个重要的应用是电阻的星形联接。
