7.3测量小灯泡的电阻

2013中考物理备考：《测量小灯泡的电阻》（知识整理）
1、根据欧姆定律公式I=U/R 的变形R=U/I 可知，求出了小灯泡的电压和电流，就可以计算出小灯泡的电阻，这种方法叫做伏安法。

2、电路图如右图：
3、测量时注意：A、闭合开关前，滑动变阻器滑片应该滑到电阻最大端;B、测量电阻时，应该先观察小灯泡的额定电压，然后测量时使用的电压应该按照从额定电压依次降低测量。

C、可以将几次测量的结果求平均值，以减小误差。

4、测量过程中，电压越低，小灯泡越暗，温度越低，因此电阻会略小一点。

5、会用电压表或导线判断断路的位置。

学习过程：一、复习回顾1、欧姆定律的内容是表达式是2、某手电筒小灯泡两端的电压是2.2v用电流表测得流过的电流是250mA，这个小灯泡的电阻是多少？3、电阻都有固定的阻值，小灯泡有吗？我们如何能知道它的电阻是多少？我们用电流表和电压表测量小灯泡电阻的方法，叫，它的原理是。

二、实验探究：测量小灯泡的电阻1、设计一个能够测量小灯泡（或待测定电阻）的阻值的电路图。

思考并讨论：电路中需不需要加滑动变阻器？为什么？2、设计记录实验数据的表格。

3、进行实验（至少测3组不同的数据），记录实验数据。

连接过程中，开关要______，闭合开关前，变阻器的滑片要移到____________处。

4、数据分析，讨论回答问题（1）比较测量出的几组灯泡的电阻，它们的大小相同吗？可能是什么原因使灯泡的电阻发生变化？（2）你能看出其中有什么规律吗？5、评估与交流探究过程中你发现哪些新问题？和同学交流一下。

三、当堂练习1、在用伏安法测小灯泡电阻的实验中，其实验原理为；用测待测小灯泡两端的电压，与小灯泡联；用测待测小灯泡的电流，与小灯泡联；滑动变阻器在开关闭合前，滑片应处于位置，其在电路中的作用是。

2、有一个标有“2.5V 0.3A”的小电珠，李燕计算它的灯丝电阻是8.3Ω，但用欧姆表（测量电阻的仪表）测得的结果是2.5Ω。

关于这差异，最合理的解释是：金属的电阻随__________而改变。

3、根据欧姆定律公式I=U/R，可变形得到R=U/I。

对此，下列说法中正确的是（）A、导体电阻的大小跟导体两端的电压成正比B、导体电阻的大小跟导体中的电流强度成反比C、当导体两端的电压为零时，导体的电阻也为零D、导体电阻的大小跟导体两端的电压和通过导体的电流强度无关4、在用伏安法测电阻的实验中，下列注意事项中没有必要的是（）A、连接电路之前，先断开开关B、应从电源的正极开始连线，开关应靠近电源的正极C、在无法估计被测值的大小时，电流表和电压表应选较大的量程D、将变阻器连入电路时，滑片应放在变阻器阻值的最大位置上我的收获：1、______________________________________________2、______________________________________________一、知识点回顾： 1、串联电路中电流的特点：___________________________________,电压的特点：__________________________。

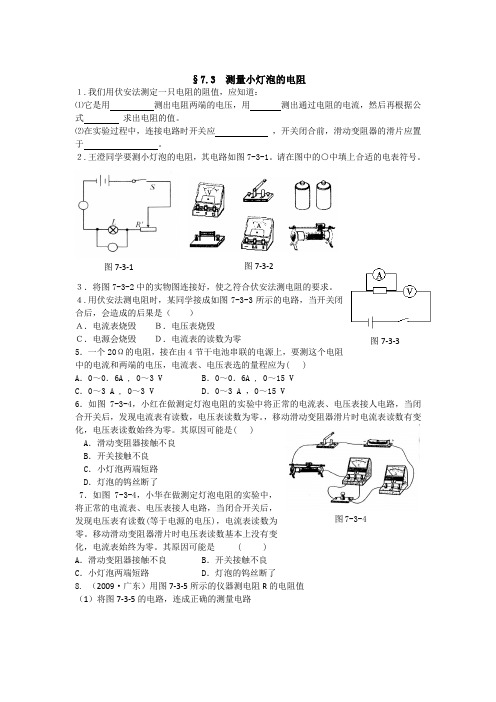

§7.3 测量小灯泡的电阻１.我们用伏安法测定一只电阻的阻值，应知道：⑴它是用 测出电阻两端的电压，用 测出通过电阻的电流，然后再根据公式 求出电阻的值。

⑵在实验过程中，连接电路时开关应 ，开关闭合前，滑动变阻器的滑片应置于 。

２.王澄同学要测小灯泡的电阻，其电路如图7-3-1。

请在图中的○中填上合适的电表符号。

３．将图7-3-2中的实物图连接好，使之符合伏安法测电阻的要求。

４.用伏安法测电阻时，某同学接成如图7-3-3所示的电路，当开关闭合后，会造成的后果是（ ）Ａ．电流表烧毁 Ｂ．电压表烧毁Ｃ．电源会烧毁 Ｄ．电流表的读数为零5．一个20Ω的电阻，接在由4节干电池串联的电源上，要测这个电阻中的电流和两端的电压，电流表、电压表选的量程应为( )A ．0～0．6A , 0～3 VB ．0～0．6A , 0～15 VC ．0～3 A , 0～3 VD ．0～3 A ，0～15 V6．如图7-3-4，小红在做测定灯泡电阻的实验中将正常的电流表、电压表接人电路，当闭合开关后，发现电流表有读数，电压表读数为零。

，移动滑动变阻器滑片时电流表读数有变化，电压表读数始终为零。

其原因可能是( )A ．滑动变阻器接触不良B ．开关接触不良C ．小灯泡两端短路D ．灯泡的钨丝断了7．如图7-3-4，小华在做测定灯泡电阻的实验中，将正常的电流表、电压表接人电路，当闭合开关后，发现电压表有读数(等于电源的电压)，电流表读数为零。

移动滑动变阻器滑片时电压表读数基本上没有变化，电流表始终为零。

其原因可能是 ( )A ．滑动变阻器接触不良B ．开关接触不良C ．小灯泡两端短路D ．灯泡的钨丝断了8. （2009·广东）用图7-3-5所示的仪器测电阻R 的电阻值（1）将图7-3-5的电路，连成正确的测量电路图7-3-4图7-3-5 图7-3-6 （2）电路中的滑动变阻器对电路起保护作用．因此开关闭合前，其滑片应移到最_______端（填“左”或“右”）；实验过程中，滑动变阻器还有另一个作用是_______（3）如果电路中电流表、电压表的读数如图7-3-6，电流表的读数为_______，电压表的读数为_______。

7.3、测量小灯泡的电阻 第 课时【学习目标】1.知道用电流表和电压表测电阻的原理。

2.会同时使用电流表和电压表测量导体的电阻。

3.了解灯丝电阻的特性。

【预习指导】1、实验方法：不用电阻表，根据欧姆定律你能测出灯泡内灯丝的阻值吗？ 提示：只要用________表测出___________ 和用________测出____________ ，然后再运用公式____________，即可求出它的电阻。

就是伏安法测电阻。

2、实验电路图：结合教材P29 页“想想议议”，对照图7.3-1请在右框内画出一个测量小灯泡的阻值的电路图。

【展示提升】3、设计实验 ：请同学们阅读教材P30页以及“想想议议”，然后设计实验数据实验前，请各实验小组交流他们设计的实验步骤，讨论实验过程中的注意事项。

然后各小组同学相互协作，共同完成实验。

实验步骤：○1、____________________________________________________ ○2、____________________________________________________ ○3、____________________________________________________4、分析与论证：让各小组同学展示的实验记录，对实验数据进行分析，根据R =IU计算出每次灯泡的电阻。

请同学们思考：每次灯泡的电阻是不是定值？是什么原因使灯泡的电阻发生变化的图7.3-2呢？（ ）A 、电压越大，电阻越大B 、实验有误差C 、温度越高，电阻越大 请你再用自己的语言叙述是什么原因使灯泡的电阻发生变化的。

_____________________________________________________________________________________________________________________________________________。

课题：7.3测量小灯泡的电阻学习目标：1、知道用电压表和电流表测电阻的原理2、会同时使用电压表和电流表测量导体的电阻3、了解灯丝电阻的特性重点：1、测量灯泡的电阻的原理，欧姆定律的应用。

2、“伏安法”测电阻的方法难点：“伏安法”测电阻实验探究：（一）知识集萃：1、写出利用欧姆定律求电阻的公式：___________________________根据公式，要测量电阻先要测出哪些物理量：_____________________________2、要测量上述物理量，需要哪些器材：____________________________________3、用________表和_____________表同时测量出灯泡工作时的___________值和______值，根据R＝____________就可以计算出小灯泡的电阻，这种测量电阻的方法称为__________________4、连接电路按一定的顺序进行连接，开关应是____________的。

5、电压表、电流表在连接时要注意____________________________________________________________________________________________________________6、滑动变阻器的滑片应先移到__________________位置。

7、根据实验原理将你设计的电路图画在下面的方框内，并用连线代替导线，连接实物图。

（二）能力比拼1、随着灯泡的亮度增强，你测出的电阻___________(选填“不变”、“变大”或“不变”)2、如果几次电阻值不同，你认为主要原因是误差吗？请说明理由，你猜测是什么原因造成的？______________________________________________________________________________________________________________________________________3、让小灯泡由不亮逐渐变为正常发光，分别用手摸一下灯泡，感受其温度如何变化。
