第十章交变电流传感器第1讲交变电流的产生和描述(1)定义：大小和方向都随时间做周期性变化的电流．(2)图象：如图(a)、(b)、(c)、(d)所示都属于交变电流．其中按正弦规律变化的交变电流叫正弦交流电，如图(a)所示．2．正弦交流电的产生和图象(1)产生：在匀强磁场里，线圈绕垂直于磁场方向的轴匀速转动．(2)图象：用以描述交流电随时间变化的规律，如果线圈从中性面位置开始计时，其图象为正弦曲线．如图(e)、(f)所示．判断正误，正确的划“√”，错误的划“×”．(1)交变电流的主要特征是电流的方向随时间发生周期性变化．()(2)线圈平面与磁感线垂直的位置称为中性面．()(3)矩形线圈在匀强磁场中匀速转动经过中性面时，线圈中的感应电动势为最大．()答案(1)√(2)√(3)×正弦交变电流的函数表达式、有效值(考纲要求Ⅰ)1．周期和频率(1)周期(T)：交变电流完成一次周期性变化(线圈转一周)所需的时间，单位是秒(s)，公式T＝2πω.(2)频率(f)：交变电流在1 s内完成周期性变化的次数．单位是赫兹(Hz)．(3)周期和频率的关系：T＝1f或f＝1T.2．正弦式交变电流的函数表达式(线圈在中性面位置开始计时)(1)电动势e随时间变化的规律：e＝E m sin_ωt.(2)负载两端的电压u随时间变化的规律：u＝U m sin_ωt.(3)电流i随时间变化的规律：i＝I m sin_ωt.其中ω等于线圈转动的角速度，E m ＝nBSω.3．交变电流的瞬时值、峰值、有效值(1)瞬时值：交变电流某一时刻的值，是时间的函数．(2)峰值：交变电流(电流、电压或电动势)所能达到的最大的值，也叫最大值．(3)有效值：跟交变电流的热效应等效的恒定电流的值叫做交变电流的有效值．对正弦交流电，其有效值和峰值的关系为：E＝E m2，U＝U m2，I＝I m2.判断正误，正确的划“√”，错误的划“×”．(1)在一个周期内交变电流的方向要改变两次．()(2)交流电气设备上所标的电压和电流值及交流电压表和电流表测量的是交流电的有效值．()(3)交变电流的峰值总是有效值的2倍．()答案(1)√(2)√(3)×基础自测1．(单选)关于线圈在匀强磁场中转动产生的交变电流，下列说法中正确的是()．A．线圈平面每经过中性面一次，感应电流的方向就改变一次，感应电动势的方向不变B．线圈每转动一周，感应电流的方向改变一次C．线圈平面经过中性面一次，感应电动势和感应电流的方向都改变一次D．线圈每转动一周，感应电动势和感应电流的方向都改变一次解析依据交流电的变化规律可知，如果从中性面开始计时，有e＝E m sin ωt 和i＝I m sin ωt；如果从垂直于中性面的位置开始计时，有e＝E m cos ωt和i＝I m cos ωt.不难看出：线圈平面每经过中性面一次，感应电流的方向就改变一次，感应电动势的方向也改变一次；线圈每转动一周，感应电流的方向和感应电动势的方向都改变两次．故正确答案为C.答案 C2．(单选)风力发电机为一种新能源产品，功率为200 W到15 kW，广泛应用于分散住户．若风力发电机的矩形线圈在匀强磁场中匀速转动，当线圈通过中性面时，下列说法正确的是()．A．穿过线圈的磁通量最大，线圈中的感应电动势最大B．穿过线圈的磁通量等于零，线圈中的感应电动势最大C．穿过线圈的磁通量最大，线圈中的感应电动势等于零D．穿过线圈的磁通量等于零，线圈中的感应电动势等于零解析当线圈通过中性面时，感应电动势为零，但此时穿过线圈的磁通量最大；当线圈平面转到与磁感线平行时，穿过线圈的磁通量为零，但此时感应电动势最大．答案 C3．(2013·福建泉州模拟)(单选)如图所示，面积均为S的单匝线圈绕其对称轴或中心轴在匀强磁场B中以角速度ω匀速转动，能产生正弦交变电动势e＝BSωsinωt的图是()．解析线圈在匀强磁场中绕垂直于磁场方向的轴(轴在线圈所在平面内)匀速转动，产生的正弦交变电动势为e＝BSωsin ωt，由这一原理可判断，A图中感应电动势为e＝BSωsin ωt；B图中的转动轴不在线圈所在平面内；C、D图转动轴与磁场方向平行，而不是垂直．答案 A4．(多选)一个单匝矩形线框的面积为S，在磁感应强度为B的匀强磁场中，从线圈平面与磁场垂直的位置开始计时，转速为n转/秒，则()．A．线框交变电动势的最大值为nπBSB．线框交变电动势的有效值为2nπBSC．从开始转动经过14周期，线框中的平均感应电动势为2nBSD．感应电动势瞬时值为e＝2nπBS sin 2nπt解析线框交变电动势的最大值为E m＝BSω＝2nπBS，产生的感应电动势瞬时值为e＝2nπBS sin 2nπt，A错、D对；该线框交变电动势的有效值为E＝E m2＝2nπBS，B对；线框中的平均感应电动势E＝ΔΦΔt＝4nBS，C错．答案BD5．(单选)在匀强磁场中一矩形金属框绕与磁感线垂直的转轴匀速转动，如图10－1－1甲所示，产生的交变电动势的图象如图乙所示，则()．图10－1－1A．t＝0.005 s时线框的磁通量变化率为零B．t＝0.01 s时线框平面与中性面重合C．线框产生的交变电动势有效值为311 VD．线框产生的交变电动势频率为100 Hz解析由图象知，该交变电流电动势峰值为311 V，交变电动势频率为f＝50 Hz，C、D错；t＝0.005时，e＝311 V，磁通量变化最快，t＝0.01 s时，e＝0，磁通量最大，线圈处于中性面位置，A错，B对．答案 B热点一正弦交变电流的产生及变化规律1．正弦式交变电流的变化规律线圈在中性面位置时开始计时续表2.(1)线圈平面与中性面重合时，S⊥B，Φ最大，ΔΦΔt＝0，e＝0，i＝0，电流方向将发生改变．(2)线圈平面与中性面垂直时，S ∥B ，Φ＝0，ΔΦΔt 最大，e 最大，i 最大，电流方向不改变．【典例1】 (2013·山东卷，17)如图10－1－2甲是小型交流发电机的示意图，两磁极N 、S 间的磁场可视为水平方向的匀强磁场，为交流电流表．线圈绕垂直于磁场的水平轴OO ′沿逆时针方向匀速转动，从图示位置开始计时，产生的交变电流随时间变化的图象如图乙所示．以下判断正确的是( )．图10－1－2A ．电流表的示数为10 AB ．线圈转动的角速度为50 π rad/sC ．0.01 s 时线圈平面与磁场方向平行D ．0.02 s 时电阻R 中电流的方向自右向左解析 电流表的示数为交变电流的有效值10 A ，A 项正确；由ω＝2πT 可得，线圈转动的角速度为ω＝100 π rad/s ，B 项错；0.01 s 时，电路中电流最大，故该时刻通过线圈的磁通量最小，即该时刻线圈平面与磁场平行，C 项正确；根据楞次定律可得，0.02 s 时电阻R 中电流的方向自左向右，D 项错．答案 AC 反思总结 解决交变电流图象问题的三点注意(1)只有当线圈从中性面位置开始计时，电流的瞬时值表达式才是正弦形式，其变化规律与线圈的形状及转动轴处于线圈平面内的位置无关．(2)注意峰值公式E m ＝nBSω中的S 为有效面积．(3)在解决有关交变电流的图象问题时，应先把交变电流的图象与线圈的转动位置对应起来，再根据特殊位置求特征解．【跟踪短训】1．如图10－1－3所示，图线a 和图线b 分别表示线圈A 和线圈B 在同一匀强磁场中匀速转动时，通过线圈的磁通量随时间的变化规律．已知线圈A 的匝数与线圈B 的匝数分别为10和30，以下说法正确的是( )．图10－1－3A ．线圈A 与线圈B 转速之比2∶3B ．线圈A 与线圈B 产生的最大电动势之比为1∶1C ．线圈A 的感应电动势的瞬时值表达式为e ＝500 πcos 5πt (V)D ．线圈B 在t ＝0.3 s 时刻时，感应电流为零解析 由图象可得T a ＝0.4 s ，T b ＝0.6 s ，则转速n a ＝1T a ＝2.5 r/s ，n b ＝1T b＝53 r/s ，所以线圈A 与线圈B 转速之比为3∶2，A 错误；线圈A 、B 中产生的最大电动势分别为E m a ＝N a Φm a ωa ＝N a Φm a 2πT a＝10×10×2π0.4 V ＝500 π V ，E m b ＝N b Φm b ωb ＝30×5×2π0.6 V ＝500π V ，所以线圈A 与线圈B 产生的最大电动势之比为1∶1，B 正确；在t ＝0时刻，线圈A 的感应电动势最大，因此感应电动势的瞬时值表达式为e ＝500πcos 5πt (V)，C 正确；在t ＝0.3 s 时刻，通过线圈B 的磁通量为零，磁通量的变化率最大，故感应电流最大，D 错误．答案 BC热点二 交变电流“四值”的应用对交变电流的“四值”的比较和理解【典例2】如图10－1－4所示，有一矩形线圈，面积为S，匝数为N，内阻为r，在匀强磁场中绕垂直磁感线的对称轴OO′以角速度ω匀速转动，从图示位置转过90°的过程中，下列说法正确的是()．图10－1－4A．通过电阻R的电荷量Q＝πNBS22(R＋r)B．通过电阻R的电荷量Q＝NBSR＋rC．外力做功的平均功率P＝N2B2S2ω22(R＋r)D．从图示位置开始计时，则感应电动势随时间变化的规律为e＝NBSωsin ωt解析 从图示位置转过90°的过程中，磁通量的变化量ΔΦ＝BS ，通过电阻R 的电荷量Q ＝I Δt ＝E R ＋r Δt ＝N ΔΦR ＋r ＝NBS R ＋r，故选项A 错误、B 正确；矩形线圈绕垂直磁感线的对称轴OO ′以角速度ω匀速转动，产生的感应电动势最大值为E m ＝NBSω，感应电流有效值为I ＝E m 2(R ＋r )，外力做功的平均功率为P ＝I 2(R ＋r )＝N 2B 2S 2ω22(R ＋r )，选项C 正确；从图示位置开始计时，则感应电动势随时间变化的规律为e ＝NBSωsin ⎝ ⎛⎭⎪⎫ωt ＋π2，选项D 错误． 答案 BC反思总结 交变电流瞬时值表达式的求法(1)先求电动势的最大值E m ＝nBSω；(2)求出角速度ω，ω＝2πT ；(3)明确从哪一位置开始计时，从而确定是正弦函数还是余弦函数；(4)写出瞬时值的表达式．【跟踪短训】2．如图10－1－5所示，在匀强磁场中匀速转动的矩形线圈的周期为T ，转轴O 1O 2垂直于磁场方向，线圈电阻为2 Ω.从线圈平面与磁场方向平行时开始计时，线圈转过60°时的感应电流为1 A ．那么( )．图10－1－5A ．线圈消耗的电功率为4 WB ．线圈中感应电流的有效值为2 AC ．任意时刻线圈中的感应电动势为e ＝4cos 2πT tD ．任意时刻穿过线圈的磁通量为Φ＝T πsin 2πT t解析 线圈转动角速度ω＝2πT ，线圈平面从与磁场方向平行开始计时，当转过60°时，电流的瞬时值表达式为i ＝I m cos 60°＝1 A ⇒I m ＝2 A ，正弦交变电流有效值I ＝I m 2＝ 2 A ，B 项错；线圈消耗的功率P ＝I 2R ＝4 W ，A 项正确；由欧姆定律可知，感应电动势最大值E m ＝I m R ＝4 V ，所以瞬时值表达式为e ＝4 cos 2πT t ，C 项正确；通过线圈的磁通量Φ＝Φm sin ωt ＝Φm sin 2πT t ，由感应电动势的最大值E m ＝BSω＝Φm ×2πT ⇒Φm ＝E m T 2π，解两式得：Φ＝E m T 2πsin 2πT t ＝2T πsin 2πT t ，D 项错．答案 AC3．(2013·东北三校一模，19)如图10－1－6所示，一个“”形线框处在磁感应强度大小为B 的匀强磁场中，OO ′为磁场的边界．现使线框以角速度ω绕轴OO ′匀速转动，通过金属转轴和电刷与阻值为R 的外电阻相连．已知线框各边长为L ，总电阻为r ，不计转轴与电刷的电阻，则电路中电流的有效值为( )．图10－1－6 A.BωL 2R ＋rB.2BωL 22(R ＋r )C.2BωL 24(R ＋r ) D.BωL 22(R ＋r )解析 由交流电产生的原理可知，线框以图示位置为起点，以转过角度为阶段分析，在0～π2内产生顺时针方向的电流，π2～32π内无电流产生，32π～2π内产生逆时针方向的电流，π2、32π时产生的电流值最大为I m ＝BL 2ωR ＋r.由交流电有效值定义可得：⎝ ⎛⎭⎪⎫I m 22R 总·T 4＋0＋⎝ ⎛⎭⎪⎫I m 22R 总·T 4＝I 2x R 总T ，得I x ＝I m 2＝BL 2ω2(R ＋r )，所以D 正确． 答案 D思想方法 16.求交变电流有效值的方法1．公式法利用E ＝E m 2，U ＝U m 2，I ＝I m 2计算，只适用于正余弦式交流电． 2．利用有效值的定义计算(非正弦式交流电)在计算有效值“相同时间”至少取一个周期或周期的整数倍．3．利用能量关系当有电能和其他形式的能转化时，可利用能的转化和守恒定律来求有效值．【典例1】 (利用有效值的定义计算——分段转化为直流电)如图10－1－7所示为一交变电流随时间变化的图象，此交流电的有效值是( )．图10－1－7A ．5 2 AB ．5 AC ．3.5 2 AD ．3.5 A解析 选择一个周期(0.02 s)的时间，根据交流电有效值的定义和焦耳定律，有：I 2R ×0.02＝(42)2R ×0.01＋(32)2R ×0.01 解之得：I ＝5 A ，即B 项正确．答案 B【典例2】 (利用有效值的定义计算——分段转化为正弦交变电流)图10－1－8是表示一交变电流随时间变化的图象，其中，从t ＝0开始的每个T 2时间内的图象均为半个周期的正弦曲线．求此交变电流的有效值．图10－1－8解析 虽然此题所给交变电流正、负半周的最大值不同，但在任意一个周期内，前半周期和后半周期的有效值是可以求的，分别为I 1＝22 A ，I 2＝42A ．设所求交变电流的有效值为I ，根据有效值的定义，选择一个周期的时间，利用在相同时间内通过相同的电阻所产生的热量相等，由焦耳定律得I 2RT ＝I 21R T 2＋I 22R T 2即I 2＝⎝ ⎛⎭⎪⎫222×12＋⎝ ⎛⎭⎪⎫422×12 答案 5 A即学即练 如图10－1－9所示的区域内有垂直于纸面的匀强磁场，磁感应强度为B .电阻为R 、半径为L 、圆心角为45°的扇形闭合导线框绕垂直于纸面的O 轴以角速度ω匀速转动(O 轴位于磁场边界)．则线框内产生的感应电流的有效值为( )．图10－1－9A.BL 2ω2RB.2BL 2ω2RC.2BL 2ω4RD.BL 2ω4R解析 线框转动的角速度为ω，进磁场的过程用时18周期，出磁场的过程用时18周期，进、出磁场时产生的感应电流大小均为I ′＝12BL 2ωR ，则转动一周产生的感应电流的有效值I 满足：I 2RT ＝⎝ ⎛⎭⎪⎪⎫12BL 2ωR 2R ×14T ，解得I ＝BL 2ω4R ，D 项正确．答案 D附：对应高考题组(PPT 课件文本，见教师用书)1．(2011·天津理综，4)在匀强磁场中，一矩形金属线框绕与磁感线垂直的转轴匀速转动，如图甲所示，产生的交变电动势的图象如图乙所示，则( )．A ．t ＝0.005 s 时线框的磁通量变化率为零B ．t ＝0.01 s 时线框平面与中性面重合C ．线框产生的交变电动势有效值为311 VD ．线框产生的交变电动势频率为100 Hz解析 线框中感应电动势与磁通量的变化率成正比，而t ＝0.005 s 时e 最大，故A 错误．t ＝0.01 s 时e ＝0，故B 正确．电动势有效值为311×22 V ≈220 V ，故C 错误．周期T ＝0.02 s ，频率f ＝1T ＝50 Hz ，故D 错误．答案 B2．(2012·北京理综，15)一个小型电热器若接在输出电压为10 V 的直流电源上，消耗电功率为P ；若把它接在某个正弦式交流电源上，其消耗的电功率为P 2.如果电热器电阻不变，则此交流电源输出电压的最大值为()．A ．5 VB ．5 2 VC ．10 VD ．10 2 V解析 根据P ＝U 2R ，对直流电有P ＝102R ，对正弦式交流电有P 2＝U ′2R ，所以正弦式交流电的有效值为U ′＝PR 2＝102V ，故交流电源输出电压的最大值U m ′＝2U ′＝10 V ，故选项C 正确，选项A 、B 、D 错误．答案 C3．(2012·广东理综，19)某小型发电机产生的交变电动势为e ＝50sin 100πt (V)．对此电动势，下列表述正确的有( )．A ．最大值是50 2 VB ．频率是100 HzC ．有效值是25 2 VD ．周期是0.02 s解析 交变电动势e ＝E m sin ωt 或e ＝E m cos ωt ，其中E m 为电动势的最大值，ω为角速度，有效值E ＝E m 2，周期T ＝2πω，频率f ＝1T .由e ＝50sin 100πt (V)知，E m ＝50 V ，E ＝502V ＝25 2 V ，T ＝2πω＝2π100π s ＝0.02 s ，f ＝1T ＝10.02 Hz ＝50 Hz ，所以选项C 、D 正确．答案 CD4．(2012·安徽卷，23)如图甲所示是交流发电机模型示意图．在磁感应强度为B 的匀强磁场中，有一矩形线圈abcd 可绕线圈平面内垂直于磁感线的轴OO ′转动，由线圈引出的导线ae 和df 分别与两个跟线圈一起绕OO ′转动的金属圆环相连接，金属圆环又分别与两个固定的电刷保持滑动接触，这样矩形线圈在转动中就可以保持和外电路电阻R 形成闭合电路．图乙是线圈的主视图，导线ab 和cd 分别用它们的横截面来表示．已知ab 长度为L 1，bc 长度为L 2，线圈以恒定角速度ω逆时针转动．(只考虑单匝线圈)(1)线圈平面处于中性面位置时开始计时，试推导t 时刻整个线圈中的感应电动势e 1的表达式；(2)线圈平面处于与中性面成φ0夹角位置时开始计时，如图丙所示，试写出t 时刻整个线圈中的感应电动势e 2的表达式；(3)若线圈电阻为r ，求线圈每转动一周电阻R 上产生的焦耳热．(其它电阻均不计)解析 (1)矩形线圈abcd 在磁场中转动时，ab 、cd 切割磁感线，且转动的半径为r ＝L 22，转动时ab 、cd 的线速度v ＝ωr ＝ωL 22，且与磁场方向的夹角为ωt ，所以，整个线圈中的感应电动势e 1＝2BL 1v sin ωt ＝BL 1L 2ωsin ωt .(2)当t ＝0时，线圈平面与中性面的夹角为φ0，则某时刻t 时，线圈平面与中性面的夹角为(ωt ＋φ0)，故此时感应电动势的瞬时值e 2＝2BL 1v sin(ωt ＋φ0)＝BL 1L 2ωsin(ωt ＋φ0)．(3)线圈匀速转动时感应电动势的最大值E m ＝BL 1L 2ω，故有效值E ＝E m 2＝BL 1L 2ω2 回路中电流的有效值I ＝E R ＋r ＝BωL 1L 22(R ＋r )，根据焦耳定律知转动一周电阻R 上的焦耳热为Q ＝I 2RT ＝⎣⎢⎡⎦⎥⎤BωL 1L 22(R ＋r )2R ·2πω＝πωRB 2L 21L 22(R ＋r )2. 答案 (1)e 1＝BL 1L 2ωsin ωt (2)e 2＝BL 1L 2ωsin(ωt ＋φ0) (3)πωRB 2L 21L 22(R ＋r )2A 对点训练——练熟基础知识题组一交变电流的产生及变化规律1．(单选)一矩形线框在匀强磁场内绕垂直于磁场的轴匀速转动的过程中，线框输出的交流电压随时间变化的图象如图10－1－10所示，下列说法中正确的是()．图10－1－10A．t＝0时刻线框平面与磁场平行B．交流电压的频率为4 HzC．1 s末线框平面垂直于磁场，通过线框的磁通量变化最快D．2 s末线框平面垂直于磁场，通过线框的磁通量最大解析由u-t图象可知，t＝0时刻瞬时电压为零，线框处于中性面，频率f ＝0.25 Hz，故选项A、B错误；由图象可知，1 s末交变电压最大，通过线框＝1T的磁通量变化率最大，此时线框与磁场方向平行，而2 s末交变电压为零，此时线框经过中性面与磁场垂直，穿过线框的磁通量最大，故选项C错误、D正确．答案 D2．(单选)如图10－1－11所示为发电机结构示意图，其中N、S是永久磁铁的两个磁极，其表面呈半圆柱面状．M是圆柱形铁芯，它与磁极柱面共轴，铁芯上绕有矩形线框，可绕与铁芯共轴的固定轴转动．磁极与铁芯间的磁场均匀辐向分布．从图示位置开始计时，当线框匀速转动时，图中能正确反映线框感应电动势e随时间t的变化规律的是()．图10－1－11解析矩形线框在均匀辐向磁场中转动，v始终与B垂直，由E＝BL v知E 大小不变，方向周期性变化．答案 D3．(单选)某台家用柴油发电机正常工作时能够产生与我国照明电网相同的交变电流．现在该发电机出现了故障，转子匀速转动时的转速只能达到正常工作时的一半，则它产生的交变电动势随时间变化的图象是()．解析线圈转速为正常时的一半，据ω＝2πn＝2πT知，周期变为正常时的2倍，又据E m＝NBSω知，最大值变为正常时的一半，结合我国电网交流电实际情况，知正确选项为B.答案 B题组二交变电流有效值的计算4．(单选)如图10－1－12所示，图甲和图乙分别表示正弦脉冲波和方波的交变电流与时间的变化关系．若使这两种电流分别通过两个完全相同的电阻，则经过1 min的时间，两电阻消耗的电功之比W甲∶W乙为()．图10－1－12A ．1∶2B ．1∶2C ．1∶3D ．1∶6解析 电功的计算中，I 要用有效值计算．图甲中，由有效值的定义得 ⎝ ⎛⎭⎪⎫122R ×2×10－2＋0＋⎝ ⎛⎭⎪⎫122R ×2×10－2＝I 21R ×6×10－2 得I 1＝33 A图乙中，I 的值不变，I 2＝1 A由W ＝UIt ＝I 2Rt 可以得到W 甲∶W 乙＝1∶3.答案 C5．(多选)如图10－1－13所示，先后用不同的交流电源给同一盏灯泡供电．第一次灯泡两端的电压随时间按正弦规律变化，如图10－1－14甲所示；第二次灯泡两端的电压变化规律如图乙所示．若图甲、乙中的U 0、T 所表示的电压、周期值是相等的，则以下说法正确的是( )．图10－1－13图10－1－14A ．第一次灯泡两端的电压有效值是22U 0B ．第二次灯泡两端的电压有效值是32U 0C ．第一次和第二次灯泡的电功率之比是2∶9D ．第一次和第二次灯泡的电功率之比是1∶5解析 第一次所加正弦交流电压的有效值为U 1＝22U 0，A 项正确；设第二次所加交流电压的有效值为U 2，则根据有效值的含义有U 22R T ＝(2U 0)2R ·T 2＋U 20R ·T 2，解得U 2＝102U 0，B 项错；根据电功率的定义式P ＝U 2R 可知，P 1∶P 2＝1∶5，C 项错、D 项正确．答案 AD题组三 交变电流“四值”的应用6．(单选)电阻R 1、R 2与交流电源按照如图10－1－15甲所示方式连接，R 1＝10 Ω、R 2＝20 Ω.合上开关S 后，通过电阻R 2的正弦交变电流i 随时间t 变化的情况如图乙所示．则( )．图10－1－15A ．通过R 1的电流的有效值是1.2 AB ．R 1两端的电压有效值是6 VC ．通过R 2的电流的有效值是1.2 2 AD ．R 2两端的电压有效值是6 2 V解析 由题图知流过R 2交流电电流的最大值I 2m ＝0.6 2 A ，有效值I 2＝I 2m 2＝0.6 A ，故选项C 错误；由U 2m ＝I 2m R 2＝12 2 V 知，U 2＝12 V ，选项D 错误；因串联电路电流处处相同，则I1m＝0.6 2 A，电流的有效值I1＝I1m2＝0.6 A，故选项A错误；由U1＝I1R1＝6 V，故选项B正确．答案 B7．(多选)如图10－1－16所示，闭合的矩形导体线圈abcd在匀强磁场中绕垂直于磁感线的对称轴OO′匀速转动，沿着OO′方向观察，线圈沿逆时针方向转动．已知匀强磁场的磁感应强度为B，线圈匝数为n，ab边的边长为l1，ad边的边长为l2，线圈的电阻为R，转动的角速度为ω，则当线圈转至图示位置时()．图10－1－16A．线圈中感应电流的方向为abcdaB．线圈中的感应电动势为2nBl2ωC．穿过线圈磁通量随时间的变化率最大D．线圈ad边所受安培力的大小为n2B2l1l22ωR解析当线圈转到图示的位置时，线圈的磁通量即将向右增加，由楞次定律结合安培定则可知，线圈中感应电流的方向为adcba，故A错误；当转到图示的位置时产生的电动势最大，由法拉第电磁感应定律可得，穿过线圈的磁通量的变化率最大．此时电动势的大小为：e＝2nBl2ωl12＝nBl1l2ω，B错误，C正确；线圈此时的感应电流大小为：I＝eR ＝nBl1l2ωR，所以ad边所受的安培力的大小为：F＝nBIl2，代入I可得：F＝n2B2l1l22ωR，D正确．答案CD8．(单选)一台小型发电机产生的电动势随时间变化的正弦规律图象如图10－1－17甲所示．电路组成如图乙所示，已知发电机线圈内阻为5.0 Ω，外接灯泡阻值为95.0 Ω，灯泡正常发光，则( )．图10－1－17A ．电压表的示数为220 VB ．电路中的电流方向每秒钟改变50次C ．灯泡消耗的功率为509 WD ．发电机线圈内阻每秒钟产生的焦耳热为24.2 J解析 电压表的示数应为有效值，U ＝U m 2·R R ＋r＝209 V ，A 项错；电路中的电流方向每秒钟改变100次，B 项错；P 灯＝U 2R ＝459.8 W ，C 项错；发电机线圈内阻的发热功率为P ′＝I 2r ＝⎝ ⎛⎭⎪⎫U R 2r ＝24.2 W ，每秒生热24.2 J ，D 项对． 答案 D9．(2013·福建卷，15)(单选)如图10－1－18所示，实验室一台手摇交流发电机，内阻r ＝1.0 Ω，外接R ＝9.0 Ω的电阻．闭合开关S ，当发电机转子以某一转速匀速转动时，产生的电动势e ＝102sin 10πt (V)，则( )．图10－1－18A ．该交变电流的频率为10 HzB ．该电动势的有效值为10 2 VC ．外接电阻R 所消耗的电功率为10 WD ．电路中理想交流电流表的示数为1.0 A解析 由e ＝102sin 10πt (V)知电动势的有效值E 有＝E m 2＝1022V ＝10 V ，故B 选项错误；电路中的理想电流表示数为电流的有效值：I 有＝E 有r ＋R ＝1.0 A ，故D 选项正确；电阻R 消耗的电功率P ＝I 2有·R ＝9.0 W ，故C 选项错误；交流电的角速度ω＝10π rad/s ，所以频率f ＝ω2π＝5 Hz ，故A 选项错误.答案 D10．(单选)如图10－1－19所示，矩形线圈面积为S ，匝数为N ，线圈电阻为r ，在磁感应强度为B 的匀强磁场中绕OO ′轴以角速度ω匀速转动，外电路电阻为R ，当线圈由图示位置转过60°的过程中，下列判断正确的是( )．图10－1－19A ．电压表的读数为NBSω2B ．通过电阻R 的电荷量为q ＝NBS 2(R ＋r )C ．电阻R 所产生的焦耳热为Q ＝N 2B 2S 2ωR π4(R ＋r )2D ．当线圈由图示位置转过60°时的电流为NSBω2(R ＋r )解析 线圈在磁场中转动产生正弦交流电，其电动势的最大值为E m ＝NBSω，电动势的有效值为E ＝NBSω2，电压表的读数等于交流电源的路端电压，且为有效值，则U ＝NBSωR 2(R ＋r )，A 错误；求通过电阻R 的电荷量要用交流电的平均电流，即q ＝I t ＝N ΔΦR ＋r ＝N ⎝ ⎛⎭⎪⎫BS －12BS R ＋r ＝NBS 2(R ＋r )，故B 正确；计算电阻R 上产生的焦耳热应该用有效值，则电阻R 产生的焦耳热为Q ＝I 2Rt ＝⎣⎢⎡⎦⎥⎤NBSω2(R ＋r )2R π3ω＝πN 2B 2S 2Rω6(R ＋r )2，故C 错误；线圈由图示位置转过60°时的电流为瞬时值，则符合电流瞬时值表达式，大小为i ＝NBSωR ＋r sin π3＝3NBSω2(R ＋r )，故D 错误． 答案 BB 深化训练——提高能力技巧11．(2013·西安五校联考)(单选)如图10－1－20所示，N 匝矩形导线框以角速度ω在磁感应强度为B 的匀强磁场中绕轴OO ′匀速转动，线框面积为S ，线框的电阻、电感均不计，外电路接有电阻R 、理想电流表和二极管D .二极管D 具有单向导电性，即正向电阻为零，反向电阻无穷大．下列说法正确的是( )．图10－1－20A ．图示位置电流表的示数为0B ．R 两端电压的有效值U ＝ω2NBS C ．一个周期内通过R 的电荷量q ＝2BS /RD ．交流电流表的示数I ＝ω2R NBS解析 图示位置电流表测的是有效值，故其示数不为0，选项A 错误；由于接有二极管，二极管D 具有单向导电性，由⎝ ⎛⎭⎪⎫ω2R NBS 2RT /2＝U 2T /R 解得R 两端电压的有效值U ＝ωNBS /2，交流电流表的示数I ＝ω2R NBS ，选项B 错误、D 正确；一个周期内通过R 的电荷量q ＝2NBS /R ，选项C 错误．答案 D12．(多选)如图10－1－21甲所示，将阻值为R ＝5 Ω的电阻接到内阻不计的正弦交变电源上，电流随时间变化的规律如图乙所示，电流表串联在电路中测量电流的大小．对此，下列说法正确的是( )．图10－1－21A ．电阻R 两端电压变化规律的函数表达式为u ＝2.5sin(200πt ) VB ．电阻R 消耗的电功率为1.25 WC ．如图丙所示，若此交变电流由一矩形线框在匀强磁场中匀速转动产生，当线圈的转速提升一倍时，电流表的示数为1 AD ．这一交变电流与图丁所示电流比较，其有效值之比为12解析 图乙所示电流的最大值为I m ＝0.5 A ，周期为T ＝0.01 s ，其角速度为ω＝2πT ＝200π rad/s ，由欧姆定律得U m ＝I m R ＝2.5 V ．所以R 两端电压的表达式为u ＝2.5sin(200πt ) V ，选项A 正确．该电流的有效值为I ＝I m 2，电阻R 消耗的电功率为P ＝I 2R ，解得P ＝0.625 W ，B 选项错误．○A 的示数为有效值，该交变电流由图丙所示矩形线圈在匀强磁场中匀速转动产生，当转速提升一倍时，电动势的最大值E m ＝nBSω为原来的2倍．电路中电流的有效值也是原来的2倍，为2×0.52A ≠1 A ．选项C 错误．图乙中的正弦交变电流的有效值为0.52A ．图丁所示的交变电流虽然方向发生变化，但大小恒为0.5 A ，可知选项D 正确．答案 AD。

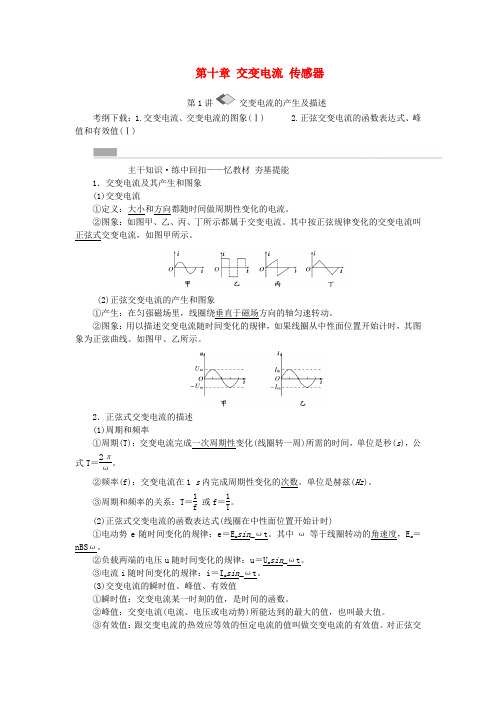

第十章 交变电流 传感器第1讲交变电流的产生及描述考纲下载：1.交变电流、交变电流的图象(Ⅰ) 2.正弦交变电流的函数表达式、峰值和有效值(Ⅰ)主干知识·练中回扣——忆教材 夯基提能 1．交变电流及其产生和图象 (1)交变电流①定义：大小和方向都随时间做周期性变化的电流。

②图象：如图甲、乙、丙、丁所示都属于交变电流。

其中按正弦规律变化的交变电流叫正弦式交变电流，如图甲所示。

(2)正弦交变电流的产生和图象①产生：在匀强磁场里，线圈绕垂直于磁场方向的轴匀速转动。

②图象：用以描述交变电流随时间变化的规律，如果线圈从中性面位置开始计时，其图象为正弦曲线。

如图甲、乙所示。

2．正弦式交变电流的描述 (1)周期和频率①周期(T)：交变电流完成一次周期性变化(线圈转一周)所需的时间，单位是秒(s )，公式T ＝2πω。

②频率(f)：交变电流在1 s 内完成周期性变化的次数。

单位是赫兹(Hz )。

③周期和频率的关系：T ＝1f 或f ＝1T。

(2)正弦式交变电流的函数表达式(线圈在中性面位置开始计时)①电动势e 随时间变化的规律：e ＝E m sin _ωt 。

其中ω等于线圈转动的角速度，E m ＝nBS ω。

②负载两端的电压u 随时间变化的规律：u ＝U m sin _ωt 。

③电流i 随时间变化的规律：i ＝I m sin _ωt 。

(3)交变电流的瞬时值、峰值、有效值①瞬时值：交变电流某一时刻的值，是时间的函数。

②峰值：交变电流(电流、电压或电动势)所能达到的最大的值，也叫最大值。

③有效值：跟交变电流的热效应等效的恒定电流的值叫做交变电流的有效值。

对正弦交2流电，其有效值和峰值的关系为：E ＝E m 2，U ＝U m2，I ＝I m 2。

巩固小练1．判断正误(1)矩形线圈在匀强磁场中匀速转动时，一定会产生正弦式交变电流。

(×)(2)线圈在磁场中绕垂直于磁场的轴匀速转动的过程中穿过线圈的磁通量最大时，产生的感应电动势也最大。

第十章 交变电流 传感器第一单元 交变电流的产生和描述,交变电流、交变电流的图象 Ⅰ(考纲要求)1.交变电流(1)定义： 和 都随时间做周期性变化的电流．(2)图象：如图(a)、(b)、(c)、(d)所示都属于交变电流．其中按正弦规律变化的交变电流叫正弦交流电，如图(a)所示．2．正弦交流电的产生和图象 (1)中性面①中性面：与磁场方向 的平面． ②中性面与峰值面的比较(2)产生：在匀强磁场里，线圈绕 方向的轴匀速转动．(3)图象：用以描述交流电随时间变化的规律，如果线圈从中性面位置时开始计时，其图象为正弦曲线．如图(a)(e)、(f)所示．正弦交变电流的函数表达式、峰值和有效值 Ⅰ (考纲要求)1.周期和频率(1)周期(T )：交变电流完成 变化(线圈转一周)所需的时间，单位是秒(s)，公式T ＝2πω. (2)频率(f )：交变电流在1 s 内完成周期性变化的 ．单位是赫兹(Hz). (3)周期和频率的关系：T ＝ 或f ＝ ．2.正弦式交变电流的函数表达式(线圈在中性面位置开始计时) (1)电动势e 随时间变化的规律：e ＝ ．(2)负载两端的电压u 随时间变化的规律：u ＝ ．(3)电流i 随时间变化的规律：i ＝ ．其中ω等于线圈转动的角速度，E m ＝ . 3.交变电流的瞬时值、峰值、有效值(1)瞬时值：交变电流某一时刻的值，是时间的函数.(2)峰值：交变电流的电流或电压所能达到的最大值，也叫最大值.(3)有效值：跟交变电流的热效应等效的恒定电流的值叫做交变电流的有效值．对正弦交流电，其有效值和峰值的关系为：E ＝ ，U ＝ ，I ＝ ．一、基础自测1.图中闭合线圈都在匀强磁场中绕虚线所示的固定转轴匀速转动，能产生正弦式交变电流的是( ).2.如图甲所示，一矩形闭合线圈在匀强磁场中绕垂直于磁场方向的转轴OO ′以恒定的角速度ω转动，从线圈平面与磁场方向平行时开始计时，线圈中产生的交变电流按照图乙所示的余弦规律变化，在t ＝π2ω时刻( ).A.线圈中的电流最大B.穿过线圈的磁通量为零C.线圈所受的安培力为零D.穿过线圈磁通量的变化率最大 3.如图所示，矩形线框置于竖直向下的磁场中，通过导线与灵敏电流表相连，线框在磁场中绕垂直于磁场方向的转轴匀速转动，图中线框平面处于竖直面内．下述说法正确的是( ).A.因为线框中产生的是交变电流，所以电流表示数始终为零B.线框通过图中位置瞬间，穿过线框的磁通量最大C.线框通过图中位置瞬间，通过电流表的电流瞬时值最大D.若使线框转动的角速度增大一倍，那么通过电流表电流的有效值也增大一倍4.某台家用柴油发电机正常工作时能够产生与我国照明电网相同的交变电流．现在该发电机出现了故障，转子匀速转动时的转速只能达到正常工作时的一半，则它产生的交变电动势随时间变化的图象是( ).5. (2012·扬州模拟)一正弦式电流的电压随时间变化的规律如图所示．由图可知( ).A.该交变电流的电压瞬时值的表达式为u ＝100sin 25t (V)B.该交变电流的频率为25 HzC.该交变电流的电压的有效值为100 VD.若将该交流电压加在阻值为R ＝100 Ω的电阻两端，则电阻消耗的功率是50 W6.(2012·广东江门市模拟)风速仪的简易装置如图甲在风力作用下，风杯带动与其固定在一起的永磁铁转动，线圈中的感应电流随风速的变化而变化．风速为v 1时，测得线圈中的感应电流随时间变化的关系如图乙；若风速变为v 2，且v 2>v 1，则感应电流的峰值I m 和周期T 的变化情况是( )A.I m 变大，T 变小B.I m 变大，T 不变C.I m 变小，T 变小D.I m 不变，T 变大二、高考体验1．(2010·广东理综，19) 右上图是某种正弦式交变电压的波形图，由图可确定该电压的( )．A ．周期是0.01 sB ．最大值是311 VC ．有效值是220 VD ．表达式为u ＝220sin 100πt (V)2．(2011·安徽卷，19)如图所示的区域内有垂直于纸面的匀强磁场，磁感应强度为B .电阻为R 、半径为L 、圆心角为45°的扇形闭合导线框绕垂直于纸面的O 轴以角速度ω匀速转动(O 轴位于磁场边界)．则线框内产生的感应电流的有效值为( )．A.BL 2ω2RB.2BL 2ω2RC.2BL 2ω4RD.BL 2ω4R3．(2011·天津卷，4)在匀强磁场中，一矩形金属框绕与磁感线垂直的转轴匀速转动，如图甲所示，产生的交变电动势的图象如图乙所示，则( )．A ．t ＝0.005 s 时线框的磁通量变化率为零B ．t ＝0.01 s 时线框平面与中性面重合C ．线框产生的交变电动势有效值为311 VD ．线框产生的交变电动势频率为100 Hz 4．(2011·四川卷，20)如图所示，在匀强磁场中匀速转动的矩形线圈的周期为T ，转轴O 1O 2垂直于磁场方向，线圈电阻为2 Ω.从线圈平面与磁场方向平行时开始计时，线圈转过60°时的感应电流为1 A ，那么( )．A ．线圈消耗的电功率为4 WB ．线圈中感应电流的有效值为2 AC ．任意时刻线圈中的感应电动势为e ＝4cos 2πT tD ．任意时刻穿过线圈的磁通量为Φ＝T πsin 2πT t第二单元 变压器 电能的输送,理想变压器 Ⅰ(考纲要求)1．构造如图所示，变压器是由 和绕在铁芯上的 组成的． (1)原线圈：与交流电源连接的线圈，也叫 线圈． (2)副线圈：与 连接的线圈，也叫 线圈． 2．原理：电流磁效应、 ． 3．基本关系式(1)功率关系： ＝ ．(2)电压关系： ＝ ；有多个副线圈时，U 1n 1＝ ＝ ＝…． (3)电流关系：只有一个副线圈时，I 1I 2＝n 2n 1.由P 入＝P 出及P ＝UI 推出有多个副线圈时，U 1I 1＝ ＋ ＋…＋ ． 4．几种常用的变压器(1)自耦变压器——调压变压器(2)互感器⎩⎪⎨⎪⎧电压互感器：用来把高电压变成低电压Ｗ.电流互感器：用来把大电流变成小电流Ｗ.远距离输电 Ⅰ(考纲要求)1.输电过程(如右下图所示)2.输电导线上的能量损失：主要是由输电线的电阻发热 产生的，表达式为Q ＝ ．3.电压损失 (1)ΔU ＝U －U ′；(2)ΔU ＝4.功率损失(1)ΔP ＝P －P ′；(2)ΔP ＝ ＝⎝ ⎛⎭⎪⎫P U 2R 5.输送电流(1)I ＝P U ；(2)I ＝U －U ′R. 说明：对理想变压器的理解(1)理想变压器：①没有能量损失②没有磁通量损失(2)基本量的制约关系一、基础自测1.一输入电压为220 V ，输出电压为36 V 的变压器副线圈烧坏．为获知此变压器原、副线圈匝数，某同学拆下烧坏的副线圈，用绝缘导线在铁芯上新绕了5匝线圈，如图，然后将原线圈接到220 V 交流电源上，测得新绕线圈的端电压为1 V ．按理想变压器分析，该变压器烧坏前的原、副线圈匝数分别为( ).A.1 100，360 B ．1 100，180 C.2 200，180 D ．2 200，3602.一台理想变压器原、副线圈匝数比为22∶1，当原线圈两端输入u 1＝2202sin 314t (V)的交变电压时，下列说法正确的是( ). A.副线圈两端电压为12 2 V B.副线圈接一10 Ω电阻时，原线圈中的电流为1 A C.副线圈接一10 Ω电阻时，原线圈中输入功率为10 W D.变压器铁芯中磁通量变化率的最大值是220 2 V3.(2012·江西重点中学联考)照明供电线路的路端电压基本上是保持不变的．可是我们在晚上七、八点钟用电高峰时开灯，电灯比深夜时要显得暗些．这是因为用电高峰时( ). A.总电阻比深夜时大，供电线路上的电流小，每盏灯两端的电压较低 B.总电阻比深夜时大，供电线路上的电流小，通过每盏灯的电流较小C.总电阻比深夜时小，供电线路上的电流大，输电线上损失的电压较大D.供电线路上的电流恒定，但开的灯比深夜时多，通过每盏灯的电流小 4.如图所示，理想变压器的副线圈上通过输电线接有三只灯泡L 1、L 2和L 3，输电线的等效电阻为R ，原线圈接有一个理想的电流表，交流电源的电压大小不变．开始时开关S 接通，当S 断开时，以下说法正确的是( ).A.原线圈两端P 、Q 间的输入电压减小B.等效电阻R 上消耗的功率变大C.原线圈中电流表示数变小D.灯泡L 1和L 2变亮 5.(2010·福建理综)中国已投产运行的1 000 kV 特高压输电是目前世界上电压最高的输电工程．假设甲、乙两地原来用500 kV 的超高压输电，输电线上损耗的电功率为P .在保持输送电功率和输电线电阻都不变的条件下，现改用1 000 kV 特高压输电，若不考虑其他因素的影响，则输电线上损耗的电功率将变为( ). A.P 4 B.P2 C ．2P D ．4P 二、高考体验（一）理想变压器基本关系的应用(高频考查)1.(2011·浙江卷，16)如右上图所示，在铁芯上、下分别绕有匝数n 1＝800和n 2＝200的两个线圈，上线圈两端与u ＝51sin 314t V 的交流电源相连，将下线圈两端接交流电压表，则交流电压表的读数可能是( )． A ．2.0 V B ．9.0 V C ．12.7 V D ．144.0 V 2．(2011·广东卷，19)图(a)左侧的调压装置可视为理想变压器，负载电路中R ＝55 Ω，○A 、○V 为理想电流表和电压表，若原线圈接入如图(b)所示的正弦交变电压，电压表的示数为110 V ，下列表述正确的是( )．A ．电流表的示数为2 AB ．原、副线圈匝数比为1∶2C ．电压表的示数为电压的有效值D ．原线圈中交变电压的频率为100 Hz3．(2011·山东卷，10)为保证用户电压稳定在220 V ，变电所需适时进行调压，图甲为调压变压器示意图，保持输入电压u 1不变，当滑动接头P 上下移动时可改变输出电压，某次检测得到用户电压u 2随时间t 变化的曲线如图乙所示，以下正确的是( )．A ．u 1＝1902sin (50πt ) VB ．u 2＝1902sin (100πt ) VC ．为使用户电压稳定在220 V ，应将P 适当下移4．(2011·海南卷，11)如图，理想变压器原线圈与一10 V 的交流电源相连，副线圈并联两个小灯泡a 和b.小灯泡a 的额定功率为0.3 W ，正常发光时电阻为30 Ω，已知两灯泡均正常发光，流过原线圈的电流为0.09 A ，可计算出原、副线圈的匝数比为________，流过灯泡b 的电流为________A. （二）理想变压器的动态分解(中频考查)5．(2010·天津理综，7)为探究理想变压器原、副线圈电压、电流的关系，将原线圈接到电压有效值不变的正弦交流电源上，副线圈连接相同的灯泡L 1、L 2，电路中分别接了理想交流电压表V 1、V 2和理想交流电流表A 1、A2，导线电阻不计，如图所示．当开关S 闭合后( )． A ．A 1示数变大，A 1与A 2示数的比值不变 B ．A 1示数变大，A 1与A 2示数的比值变大 C ．V 2示数变小，V 1与V 2示数的比值变大 D ．V 2示数不变，V 1与V 2示数的比值不变 6．(2011·福建卷，15)图10220甲中理想变压器原、副线圈的匝数之比n 1∶n 2＝5∶1，电阻R ＝20 Ω，L 1、L 2为规格相同的两只小灯泡，S 1为单刀双掷开关，原线圈接正弦交变电源，输入电压u 随时间t 的变化关系如图乙所示．现将S 1接1、S 2闭合，此时L 2正常发光．下列说法正确的是( )．A ．输入电压u 的表达式u ＝202sin (50πt ) VB ．只断开S 2后，L 1、L 2均正常发光C ．只断开S 2后，原线圈的输入功率增大D ．若S 1换接到2后，R 消耗的电功率为0.8 W 三、远距离输电(中频考查) 7．(2009·山东，19)某小型水电站的电能输送示意图如图所示，发电机的输出电压为200 V ，输电线总电阻为r ，升压变压器原副线圈匝数分别为n 1、n 2，降压变压器原副线圈匝数分别为n 3、n 4(变压器均为理想变压器)．要使额定电压为220 V 的用电器正常工作，则( )．A.n 2n 1>n 3n 4 B. 升压变压器的输出电压等于降压变压器的输入电压 C.n 2n 1<n 3n 4D ．升压变压器的输出功率大于降压变压器的输入功率 8．(2010·江苏单科，7)在如图所示的远距离输电电路图中，升压变压器和降压变压器均为理想变压器，发电厂的输出电压和输电线的电阻均不变．随着发电厂输出功率的增大，下列说法中正确的有( )．A ．升压变压器的输出电压增大B ．降压变压器的输出电压增大C ．输电线上损耗的功率增大D ．输电线上损耗的功率占总功率的比例增大第三单元 实验十一 传感器的简单应用 ,热敏电阻传感器【例1】 热敏电阻是传感电路中常用的电子元件，现用伏安法研究电阻在不同温度下的伏安特性曲线，要求特性曲线尽可能完整．已知常温下待测热敏电阻的阻值约4～5 Ω.将热敏电阻和温度计插入带塞的保温杯中，杯内有一定量的冷水，其他备用的仪表和器具有：盛有热水的热水瓶(图中未画出)、电源(3 V 、内阻可忽略)、直流电流表(内阻约1 Ω)、直流电压表(内阻约5 k Ω)、滑动变阻器(0～20 Ω)、开关、导线若干．(1)在图(a)中画出实验电路图．(2)根据电路图，在图(b)所示的实物图上连线． (3)简要写出完成接线后的主要实验步骤．,光敏电阻传感器【例2】 为了节能和环保，一些公共场所使用光控开关控制照明系统．光控开关可采用光敏电阻来控制，光敏电阻是阻值随着光的照度而发生变化的元件(照度可以反映光的强弱，光越强照度越大，照度单位为lx)．某光敏电阻R P 在不同照度下的阻值如下表：(1)根据表中数据，请在图给定的坐标系中描绘出阻值随照度变化的曲线，并说明阻值随照度变化的特点．(2)如右上图所示，当1、2两端所加电压上升至2 V 时，控制开关自动启动照明系统，请利用下列器材设计一个简单电路．给1、2两端提供电压，要求当天色渐暗照度降低至1.0 lx 时启动照明系统，在虚线框内完成电路原理图．(不考虑控制开关对所设计电路的影响)提供的器材如下： 光敏电阻R P (符号，阻值见上表) 直流电源E (电动势3 V ，内阻不计)；定值电阻：R 1＝10 k Ω，R 2＝20 k Ω，R 3＝40 k Ω(限选其中之一并在图中标出)；开关S 及导线若干．【例3】 一中学生为发射的“神舟七号”载人飞船设计了一个可测定竖直方向加速度的装置，其原理可简化为如图所示．连接在竖直弹簧上的重物与滑动变阻器的滑动触头连接，该装置在地面上静止时其电压表的指针指在表盘中央的零刻度处，在零刻度的两侧分别标上对应的正、负加速度值．关于这个装置在“神舟七号”载人飞船发射、运行和回收过程中示数的判断正确的是( )．A.飞船在竖直加速升空的过程中，如果电压表的示数为正，则飞船在竖直减速返回地面的过程中，电压表的示数仍为正B.飞船在竖直加速升空的过程中，如果电压表的示数为正，则飞船在竖直减速返回地面的过程中，电压表的示数为负C.飞船在圆轨道上运行时，电压表的示数为零D.飞船在圆轨道上运行时，电压表示数所对应的加速度大小应约为9.8 m/s 2【例4】 如图所示，电容式触摸屏的构造主要是在玻璃屏幕上镀一层透明的薄膜导体层，再在导体层外加上一块保护玻璃，电容式触摸屏在触摸屏四边均镀上狭长的电极，在导体层内形成一个低电压交流电场．在触摸屏幕时，由于人体是导体，手指与内部导体层间会形成一个特殊电容(耦合电容)，四边电极发出的电流会流向触点，而电流强弱与手指到电极的距离成正比，位于触摸屏后的控制器便会计算电流的比例及强弱，准确算出触摸点的位置．由以上信息可知( )． A ．电容式触摸屏的两极板分别是导体层和手指B ．当用手触摸屏幕时，手指与屏的接触面积越大，电容越大C ．当用手触摸屏幕时，手指与屏的接触面积越大，电容越小D ．如果用带了手套的手触摸屏幕，照样能引起触摸屏动作 自我检测1．(2011·江苏卷)美国科学家Willard S ．Boyle 与George E ．Smith因电荷耦合器件(CCD)的重要发明荣获2009年度诺贝尔物理学奖．CCD 是将光学量转变成电学量的传感器．下列器件可作为传感器的有( )．A ．发光二极管B ．热敏电阻C ．霍尔元件D ．干电池2．2007年度诺贝尔物理学奖授予了法国和德国的两位科学家，以表彰他们发现“巨磁电阻效应”，基于巨说法中，错误的是()．A．热敏电阻可应用于温度测控装置中B．光敏电阻是一种光电传感器C．电阻丝可应用于电热设备中D．电阻在电路中主要起到通过直流、阻碍交流的作用3.如图所示的电路中，当半导体材料做成的热敏电阻浸泡到热水中时，电流表示数增大，则说明()．A．热敏电阻在温度越高时，电阻越大B．热敏电阻在温度越高时，电阻越小C．半导体材料温度升高时，导电性能变差D．半导体材料温度升高时，导电性能变好4.如图所示，由电源、小灯泡、电阻丝、开关组成的电路中，当闭合开关S后，小灯泡正常发光，若用酒精灯加热电阻丝时，发现小灯泡亮度变化是________，发生这一现象的主要原因是________(填字母代号)．A．小灯泡的电阻发生了变化B．小灯泡灯丝的电阻率随温度发生了变化C．电阻丝的电阻率随温度发生了变化D．电源的电压随温度发生了变化5．(2010·全国高考Ⅱ)如图所示，一热敏电阻R T放在控温容器M内；○A为毫安表，量程6 mA，内阻为数十欧姆；E为直流电源，电动势约为3 V，内阻很小；R为电阻箱，最大阻值为999.9 Ω；S为开关．已知R T在95 ℃时的阻值为150 Ω，在20 ℃时的阻值约为550 Ω.现要求在降温过程中测量在95～20 ℃之间的多个温度下R T的阻值．(1)在图中画出连线，完成实验原理电路图．(2)完成下列实验步骤中的填空：a．依照实验原理电路图连线．b．调节控温容器M内的温度，使得R T的温度为95 ℃.c．把电阻箱调到适当的初值，以保证仪器安全．d．闭合开关，调节电阻箱，记录电流表的示数I0，并记录______．e．将R T的温度降为T1(20 ℃<T1<95 ℃)；调节电阻箱，使得电流表的读数________，记录________．f．温度为T1时热敏电阻的电阻值R T1＝________．g．逐步降低T1的数值，直至20 ℃为止；在每一温度下重复步骤e、f.6．(2011·嘉兴模拟)一台臭氧发生器P的电阻为10 kΩ，当供电电压等于24 V时能正常工作，否则不产生臭氧．现要用这种臭氧发生器制成自动消毒装置，要求它在有光照时能产生臭氧，在黑暗时不产生臭氧，拟用一个光敏电阻R1对它进行控制，R1的阻值在有光照时为100 Ω、黑暗时为1 000 Ω、允许通过的最大电流为3 mA；电源E的电压为36 V、内阻不计；另有一个滑动变阻器R2，阻值为0～100 Ω、允许通过的最大电流为0.4 A；一个开关S和导线若干．臭氧发生器P和光敏电阻R1的符号如右图所示．设计一个满足上述要求的电路图，图中各元件要标上字母代号，其中滑动变阻器两固定接线柱端分别标上字母A、B(电路图画在下面空白处)．第一单元交变电流的产生和描述补练【典例1】如图(a)所示，一矩形线圈abcd放置在匀强磁场中，并绕过ab、cd中点的轴OO′以角速度ω逆时针匀速转动．若以线圈平面与磁场夹角θ＝45°时如图(b)为计时起点，并规定当电流自a流向b时电流方向为正．则下列四幅图中正确的是().——关于交变电流图象的题目分为两类一类是给出图象，求解有关的物理量；另一类是通过计算，将结果用图象表示出来.【变式1】图线a 是线圈在匀强磁场中匀速转动时所产生正弦交流电的图象，当调整线圈转速后，所产生正弦交流电的图象如图线b 所示，以下关于这两个正弦交流电的说法正确的是( ). A.在图中t ＝0时刻穿过线圈的磁通量均为零 B.线圈先后两次转速之比为3∶2 C.交流电a 的瞬时值为u ＝10sin 5πt (V) D.交流电b 的最大值为203V考点二 对交变电流的“四值”的比较和理解【典例2】如图所示，N ＝50匝的矩形线圈abcd ，ab 边长l 120.4 T 的匀强磁场中，外力使线圈绕垂直于磁感线且通过线圈中线的OO ′轴以n ＝3 000 r/min 的转速匀速转动，线圈电阻r ＝1 Ω，外电路电阻R ＝9 Ω，t ＝0时，线圈平面与磁感线平行，ab 边正转出纸外、cd 边转入纸里. (1)在图中标出t ＝0时感应电流的方向； (2)写出感应电动势的瞬时值表达式； (3)线圈转一圈外力做多少功？(4)从图示位置转过90°的过程中流过电阻R 的电荷量是多少？【变式2】电阻为1Ω的矩形线圈绕垂直于磁场方向的轴，在匀强磁场中匀速转动，产生的交变电动势随时间变化的图象如图．现把交流电加在电阻为9 Ω的电热丝上，下列判断正确的是( ) A.线圈转动的角速度ω＝100 rad/s B.在t ＝0.01 s 时刻，穿过线圈的磁通量最大 C.电热丝两端的电压U ＝100 2 V D.电热丝此时的发热功率P ＝1 800 W【典例3】 (2011·皖南八校联考)如图，图甲和图乙分别表示正弦脉冲波和方波的交变电流与时间的变化关系．若使这两种电流分别通过两个完全相同的电阻，则经过1 min 的时间，两电阻消耗的电功之比W 甲∶W 乙为( ). A.1∶ 2 B ．1∶2 C.1∶3 D ．1∶6——求交变电流有效值的“三同”原则交变电流的有效值是根据电流通过电阻时产生的热效应定义的，即让交变电流和直流电通过相同的电阻，在相同的时间里若产生的热量相同，则交变电流(电压)的有效值就等于这个直流电流(电压)的值，即求解交变电流有效值问题必须在相同电阻、相同时间、相同热量的“三同”原则下求解.【变式3】一个边长为6 cm 的正方形金属线框置于匀强磁场中，线框平面与磁场垂直，电阻为0.36 Ω.磁感应强度B 随时间t 的变化关系如图所示，则线框中感应电流的有效值为( )A.2×10－5 AB.6×10－5 AC.22×10－5 AD.322×10－5 A 建立模型.“电动机、发电机”模型 (1)模型概述“电动机”模型和“发电机”模型是高考题中时常出现的凡在安培力作用下于磁场中运动的通电导体均可看作电动机模型，在外力作用下于磁场中做切割磁感线运动的导体均可看作发电机模型，此模型综合考查了磁场力的作用、电磁感应、恒定电流、交流电、能量转化与守恒等知识．【例1】 如图所示为电动机的简化模型，线圈abcd 可绕轴O 1O 2自由转动．当线圈中通入如图所示的电流时，顺着O 1O 2的方向看去，线圈将( ). A.顺时针转动 B.逆时针转动 C.仍然保持静止D ．既可能顺时针转动，也可能逆时针转动【例2】 如图甲所示是某同学设计的一种振动发电装置的示意图，一个半径r ＝0.10 m 、匝数n ＝20的线圈套在永久磁铁槽中，磁场的磁感线均沿半径方向均匀分布(其右视图如图乙所示)．在线圈所在位置磁感应强度B 的大小均为B ＝0.20 T ，线圈的电阻为R 1＝0.50 Ω，它的引出线接有R 2＝9.5 Ω的小电珠L .外力推动线圈框架的P 端，使线圈沿轴线做往复运动，便有电流通过电珠．当线圈向右的位移x 随时间t 变化的规律如图丙所示时(x 取向右为正)．求：(1)线圈运动时产生的感应电动势E 的大小； (2)线圈运动时产生的感应电流I 的大小；(3)每一次推动线圈运动过程中作用力F 的大小； (4)该发电机的输出功率P .第二单元 变压器 电能的输送 补练考点一 理想变压器基本关系的应用(1)基本关系式中U 1、U 2、I 1、I 2均指交流电的有效值.(2)只有一个副线圈的变压器电流与匝数成反比，多个副线圈的变压器没有这种关系. (3)理想变压器变压比公式和变流比公式中的电压和电流均采用峰值时，公式仍成立. 【典例1】 (2010·海南高考题)如图所示，一理想变压器原、副线圈匝数之比为4∶1，原线圈两端接入一正弦交流电源；副线圈电路中R 为负载电阻，交流电压表和交流电流表都是理想电表．下列结论正确的是( ).A.若电压表读数为6 V ，则输入电压的最大值为24 2 VB.若输入电压不变，副线圈匝数增加到原来的2倍，则电流表的读数减小到原来的一半C.若输入电压不变，负载电阻的阻值增加到原来的2倍，则输入功率也增加到原来的2倍D.若保持负载电阻的阻值不变，输入电压增加到原来的2倍，则输出功率增加到原来的4倍 【变式1】 (2012·三亚模拟)如图所示，理想变压器初级线圈的匝数为n 1，次级线圈的匝数为n 2，初级线圈的两端a 、b 接正弦交流电源，电压表V 的示数为220 V ，负载电阻R ＝44 Ω，电流表A 1的示数为0.20 A ．下列判断中正确的是( ). A.初级线圈和次级线圈的匝数比为2∶1 B.初级线圈和次级线圈的匝数比为5∶1 C.电流表A 2的示数为1.0 A D.电流表A 2的示数为0.4 A 考点二 理想变压器动态分析问题 1.匝数比不变的情况：如图1所示：(1)U 1不变，根据U 1U 2＝n 1n 2，输入电压U 1决定输出电压U 2，不论负载电阻R 如何变化，U 2也不变.(2)当负载电阻发生变化时，I 2变化，输出电流I 2决定输入电流I 1，故I 1发生变化.(3)I2变化引起P 2变化，由P 1＝P 2，故P 1发生变化.2.负载电阻不变的情况 如图2所示：(1)U 1不变，n 1n 2发生变化，故U 2变化.(2)R 不变，U 2改变，故I 2发生变化. 图1 图2(3)根据P 2＝U 22R，P 2发生变化，再根据P 1＝P 2，故P 1变化，P 1＝U 1I 1，U 1不变，故I 1发生变化.【典例2】 (2011·宝鸡模拟) 如图的电路中，有一自耦变压器，左侧并联一只理想电压表V 1后接在稳定的交流电源上；右侧串联灯泡L 和滑动变阻器R ，R 上并联一只理想电压表V 2.下列说法中正确的是( ) A.若F 不动，滑片P 向下滑动时，V1示数变大，V 2示数变小 B.若F 不动，滑片P 向下滑动时，灯泡消耗的功率变小 C.若P 不动，滑片F 向下移动时，V 1、V 2的示数均变小 D.若P 不动，滑片F 向下移动时，灯泡消耗的功率变大【变式2】如图所示是原、副线圈都有中间抽头的理想变压器，在原线圈上通过一个单刀双掷开关S 1与一只电流表A 连接，在副线圈上通过另一个单刀双掷开关S 2与一个定值电阻R 0相连接，通过S 1、S 2可以改变原、副线圈的匝数．在原线圈上加一电压为U 1的交流电后：①当S 1接a ，S 2接c 时，电流表的示数为I 1；②当S 1接a ，S 2接d 时，电流表的示数为I 2；③当S 1接b ，S 2接c 时，电流表的示数为I 3；④当S 1接b ，S 2接d 时，电流表的示数为I 4，则( ). A.I 1＝I 2 B ．I 1＝I 4 C ．I 2＝I 3 D ．I 2＝I 4 考点三 远距离输电问题 解决远距离输电问题时应注意 1.首先画出输电的电路图：如图右上所示2.分析三个回路：在每个回路中变压器的原线圈是回路的用电器，而相应的副线圈是下一个回路的电源.3.综合运用下面三个方面的关系求解 (1)能量关系，P ＝U 1I 1＝U 2I 2＝P 用户＋ΔP ，ΔP ＝I 22R ，P 用户＝U 3I 3＝U 4I 4 (2)电路关系，U 2＝ΔU ＋U 3，ΔU ＝I 2R(3)变压器关系，U 1U 2＝I 2I 1＝n 1n 2，U 3U 4＝I 4I 3＝n 3n 4.。

第25讲交变电流的产生及描述核心填空一、交变电流、交变电流的图像1．交变电流(1)定义：____________随时间做周期性变化的电流．(2)图像：如图25­1(a)、(b)、(c)、(d)所示都属于交变电流．其中按正弦规律变化的交变电流叫正弦式交变电流，如图(a)所示．图25­12．正弦交变电流的产生和图像(1)产生：在匀强磁场里，线圈绕________________方向的轴匀速转动．(2)中性面：与磁场方向________的平面，线圈通过中性面时，感应电流________．(3)正弦式交变电流变化规律：(从线圈位于中性面开始计时)①电动势(e)：e＝________；②电压(u)：u＝________；③电流(i)：i＝________．(4)正弦式交变电流变化图像：(从线圈位于中性面开始计时)图25­2二、描述交变电流的物理量1．峰值：E m＝________(N：线圈的匝数；S：线圈处于磁场中的有效面积；ω：线圈转动的角速度)．2．瞬时值：反映某一时刻交变电流的________和________．3．有效值：跟交变电流的热效应等效的恒定电流值，即让交流电和直流电通过相同阻值的电阻，如果在相同时间内产生的________相等，则直流电的数值就是交流电的有效值．(1)正弦交流电有效值和峰值之间的关系：E＝________E m、U＝________U m、I＝________I m.(2)非正弦交流电的有效值应根据电流的热效应计算，计算时“相同时间”至少取一个周期．4．平均值：用法拉第电磁感应定律E＝________求解．5．周期和频率(1)周期：完成一次周期性变化所需要的________；(2)频率：每秒钟完成周期性变化的________；(3)周期和频率的关系：T＝1f，ω＝2πT＝2πf.易错判断(1)矩形线圈在匀强磁场中匀速转动时，一定会产生正弦式交变电流．( )(2)矩形线圈在匀强磁场中绕垂直于磁场方向的轴匀速转动经过中性面时，线圈中的感应电动势为零，电流方向发生改变．( )(3)交流电压表和电流表测量的是交流电的峰值．( )(4)交变电流的峰值总是有效值的2倍．( )(5)线圈在磁场中每转动一周，感应电动势和感应电流的方向都改变一次．( )(6)可以用平均值计算交变电流产生的热量．( )考点一交变电流的产生和描述1.正弦交变电流的各物理量规律及对应图像(线圈从中性面位置开始计时)2.线圈从垂直中性面位置开始转动，Φ­函数式：Φ＝Φm sin ω＝sin ω；­函数式：e＝E m cos ωt＝NBSωcos ωt.] 在匀强磁场中，一矩形金属线圈绕与磁感线垂直的转轴匀速转动，如图25­3甲所示，产生的交变电动势的图像如图乙所示，则( )图25­3A．t＝0.005 s时线圈平面与磁场方向平行B．t＝0.01 s时线圈的磁通量变化率最大C．线圈产生的交变电动势的频率为100 HzD．线圈产生的交变电动势的有效值为311 V(多选)[2015·南京盐城模拟] 如图25­4所示，甲为一台小型发电机构造示意图，线圈逆时针转动，产生的电动势随时间按正弦规律变化，其e ­t 图像如图乙所示．发电机线圈内阻为1 Ω，外接灯泡的电阻为9 Ω.则()图25­4A ．电压表的示数为6 VB ．发电机的输出功率为4 WC ．在1.0×10－2s 时刻，穿过线圈的磁通量最大D ．在0.5×10－2s 时刻，穿过线圈的磁通量变化率最大 ■ 注意事项1．两个特殊位置的特点：①线圈平面与中性面重合时，S ⊥B ，Φ最大，ΔΦΔt ＝0，e ＝0，i ＝0，电流方向将发生改变．②线圈平面与中性面垂直时，S ∥B ，Φ＝0，ΔΦΔt 最大，e 最大，i 最大，电流方向不改变．2．电流方向的改变：线圈通过中性面时，电流方向发生改变，一个周期内线圈两次通过中性面，因此电流的方向改变两次．3．交变电动势的最大值E m ＝nBS ω，与转轴位置无关，与线圈形状无关．考点二 交变电流“四值”的应用。

第10章交变电流传感器一、交变电流的产生和变化规律1．交变电流：大小和方向都随时间做周期性变化的电流．2．正弦交流电(1)产生：在匀强磁场里，线圈绕垂直于磁场方向的轴匀速转动．(2)中性面①定义：与磁场垂直的平面．②特点：线圈位于中性面时，穿过线圈的磁通量最大，磁通量的变化率为零，感应电动势为零．线圈每经过中性面一次，电流的方向就改变一次．(3)变化规律(线圈在中性面位置开始计时)①电动势(e)：e＝E m sin_ωt.②电压(u)：u＝U m sin_ωt.③电流(i)：i＝I m sin_ωt.(4)图象(如图所示)二、描述交变电流的物理量1．交变电流的周期和频率的关系：T ＝1f.2．峰值和有效值(1)峰值：交变电流的峰值是它能达到的最大值．(2)有效值：让交变电流与恒定电流分别通过大小相同的电阻，如果在交流的一个周期内它们产生的热量相等，则这个恒定电流I 、恒定电压U 就是这个交变电流的有效值．(3)正弦式交变电流的有效值与峰值之间的关系I ＝I m2，U ＝U m2，E ＝E m2.3．平均值：E ＝n ΔΦΔt .[易错警示·微点拨]1．交变电流的主要特征是电流的方向随时间变化． 2．线圈转动过程中磁通量最大时，电动势为零．3．线圈在磁场中转动产生的电动势的最大值与线圈形状无关． 4．最大值和有效值之间的2倍关系只适用于正(余)弦交流电．考点一 正弦交变电流的产生与瞬时值表达式(高频考点)1.两个特殊位置的特点(1)线圈平面与中性面重合时，S ⊥B ，Φ最大，ΔΦΔt ＝0，e ＝0，i ＝0，电流方向将发生改变．(2)线圈平面与中性面垂直时，S ∥B ，Φ＝0，ΔΦΔt 最大，e 最大，i 最大，电流方向不改变．2．交变电流瞬时值表达式书写的基本思路(1)确定正弦交变电流的峰值，根据已知图象或由公式E m ＝nBS ω，求出相应峰值．(2)明确线圈的初始位置，找出对应的函数关系式．①线圈从中性面位置开始转动，则i －t 图象为正弦函数图象，函数式为i ＝I m sin ωt ，图象如图甲所示． ②线圈从垂直中性面位置开始转动，则i －t 图象为余弦函数图象，函数式为i ＝I m cos ωt .图象如图乙所示．题组一 高考题组1．(2014·高考天津卷)(多选)如图1所示，在匀强磁场中，一矩形金属线圈两次分别以不同的转速，绕与磁感线垂直的轴匀速转动，产生的交变电动势图象如图2中曲线a 、b 所示，则( )A ．两次t ＝0时刻线圈平面均与中性面重合B ．曲线a 、b 对应的线圈转速之比为2∶3C ．曲线a 表示的交变电动势频率为25 HzD ．曲线b 表示的交变电动势有效值为10 V解析：选AC.由交变电流的图象获得最大值、周期等信息，结合交变电流的产生过程求解． A ．由图象可知，两次转动都是从中性面开始计时的，故A 正确．B ．由图象可知，曲线a 、b 对应的线圈转动的周期之比为2∶3，则转速之比为3∶2，故B 错误．C ．由图象可知曲线a 的周期T a ＝4×10－2s ，则曲线a 表示的交变电动势频率f a ＝1T a＝25 Hz ，故C 正确．D ．交变电动势的最大值E m ＝nBS ω，则曲线a 、b 表示的交变电动势的峰值之比为E m a ∶E m b ＝ωa ∶ωb ＝3∶2，即E m b＝23E m a ＝10 V ，故曲线b 表示的交变电动势的有效值为E 有＝102V ＝5 2 V ，D 错误． 2．(2013·高考福建卷)如图，实验室一台手摇交流发电机，内阻r ＝1.0 Ω，外接R ＝9.0 Ω的电阻．闭合开关S ，当发电机转子以某一转速匀速转动时，产生的电动势e ＝10 2sin 10πt (V)，则( )A ．该交变电流的频率为10 HzB ．该电动势的有效值为10 2 VC ．外接电阻R 所消耗的电功率为10 WD ．电路中理想交流电流表的示数为1.0 A解析：选D.由产生的电动势可知，该交流电的频率为5 Hz ，选项A 错误；该电动势的有效值为10 V ，选项B 错误；外接电阻R 所消耗的电功率为9 W ，选项C 错误；电路中交流电流表的示数为电流的有效值，为1.0 A ，选项D 正确．题组二 模拟题组3．(2016·河南豫北九校联考)一个矩形线圈在匀强磁场中匀速转动，产生的交变电动势e ＝2202sin 100πt (V)，那么( )A ．该交变电流的频率是100 HzB ．当t ＝0时，线圈平面恰好位于中性面C ．当t ＝1100s 时，e 有最大值D ．该交变电流电动势的有效值为220 2 V解析：选B.根据交变电动势e ＝2202sin 100πt (V)，可知其最大值为220 2 V ，有效值为220 V ，频率f ＝100π2πHz ＝50 Hz ，则选项A 、D 错误；由瞬时值表达式可知：当t ＝0和t ＝1100 s 时，e ＝0，线圈平面恰好位于中性面，选项B 正确、C 错误．4．图甲是一台小型发电机的构造示意图，线圈逆时针转动，产生的电动势e 随时间t 变化的正弦规律图象如图乙所示．发电机线圈的内电阻不计，外接灯泡的电阻为12 Ω.则()A ．在t ＝0.01 s 时刻，穿过线圈的磁通量为零B ．电压表的示数为6 2 VC ．灯泡消耗的电功率为3 WD ．若其他条件不变，仅将线圈的转速提高一倍，则线圈电动势的表达式e ＝12 2sin 100πt (V)解析：选C.在t ＝0.01 s 时刻，电动势为0，则线圈位于中性面，穿过线圈的磁通量最大，选项A 错误；电动势的最大值为E m ＝6 2 V ，电压表测量的为有效值，故示数为6 22 V ＝6 V ，选项B 错误；灯泡消耗的电功率P ＝E 2R ＝6212 W＝3 W ，选项C 正确；周期为0.02 s ，则瞬时电动势的表达式为e ＝E m sin (2πTt )＝6 2sin 100πt (V)，转速提高一倍后，最大值变成12 2 V ，ω＝2πn ，故角速度变为原来的2倍，表达式应为12 2sin 200πt (V)，选项D 错误．交变电流瞬时值表达式的推导思路 ①先求电动势的最大值E m ＝nBS ω； ②求出角速度ω，ω＝ 2πT；③明确从哪一位置开始计时，从而确定是正弦函数还是余弦函数； ④写出瞬时值的表达式.解决交变电流图象问题的三点注意①只有当线圈从中性面位置开始计时，电流的瞬时值表达式才是正弦形式，其变化规律与线圈的形状及转动轴处于线圈平面内的位置无关.②注意峰值公式E m ＝nBS ω中的S 为有效面积.③在解决有关交变电流的图象问题时，应先把交变电流的图象与线圈的转动位置对应起来，再根据特殊位置求特征解.考点二 正弦交变电流“四值”的比较1．(2015·高考四川卷)小型手摇发电机线圈共N 匝，每匝可简化为矩形线圈abcd ，磁极间的磁场视为匀强磁场，方向垂直于线圈中心轴OO ′，线圈绕OO ′匀速转动，如图所示．矩形线圈ab 边和cd 边产生的感应电动势的最大值都为e 0，不计线圈电阻，则发电机输出电压( )A ．峰值是e 0B ．峰值是2e 0C ．有效值是22Ne 0 D ．有效值是2Ne 0解析：选D.因每匝矩形线圈ab 边和cd 边产生的电动势的最大值都是e 0，每匝中ab 和cd 串联，故每匝线圈产生的电动势的最大值为2e 0.N 匝线圈串联，整个线圈中感应电动势的最大值为2Ne 0，因线圈中产生的是正弦交流电，则发电机输出电压的有效值E ＝2Ne 0，故选项D 正确．2．(2016·攀枝花高三诊断)如图所示，N ＝50匝的矩形线圈abcd ，ab 边长l 1＝20 cm ，ad 边长l 2＝25 cm ，放在磁感应强度B ＝0.4 T 的匀强磁场中，外力使线圈绕垂直于磁感线且通过线圈中线的OO ′轴以n ＝3 000 r/min 的转速匀速转动，线圈电阻r ＝1 Ω，外电路电阻R ＝9 Ω，t ＝0时线圈平面与磁感线平行，ab 边正转出纸外、cd 边转入纸里．求：(1)t ＝0时感应电流的方向； (2)感应电动势的瞬时值表达式； (3)线圈转一圈外力做的功；(4)从图示位置转过90°的过程中流过电阻R 的电荷量． 解析：(1)根据右手定则，线圈感应电流方向为adcba . (2)线圈的角速度 ω＝2πn ＝100π rad/s图示位置的感应电动势最大，其大小为E m ＝NBl 1l 2ω代入数据得E m ＝314 V 感应电动势的瞬时值表达式e ＝E m cos ωt ＝314cos(100πt ) V.(3)电动势的有效值E ＝E m2线圈匀速转动的周期T ＝2πω＝0.02 s 线圈匀速转动一圈，外力做功大小等于电功的大小，即W ＝I 2(R ＋r )T ＝E 2R ＋r·T代入数据得W ＝98.6 J.(4)从t ＝0起转过90°过程中，Δt 内流过R 的电荷量：q ＝N ΔΦR ＋r Δt Δt ＝NB ΔS R ＋r ＝NBl 1l 2R ＋r代入数据得q ＝0.1 C.答案：(1)感应电流方向沿adcba (2)e ＝314cos (100πt ) V (3)98.6 J (4)0.1 C交变电流“四值”应用的几点提醒(1)在解答有关交变电流的问题时，要注意电路结构．(2)注意区分交变电流的最大值、瞬时值、有效值和平均值，最大值是瞬时值中的最大值，有效值是以电流的热效应来等效定义的．(3)与电磁感应问题一样，求解与电能、电热相关的问题时，一定要用有效值；而求解通过导体某横截面的电荷量时，一定要用平均值．考点三 交变电流有效值的计算1．公式法 利用E ＝E m2、U ＝U m2、I ＝I m2计算，只适用于正(余)弦式交变电流． 2．利用有效值的定义计算(非正弦式电流)计算时“相同时间”至少取一个周期或为周期的整数倍． 3．利用能量关系当有电能和其他形式的能转化时，可利用能的转化和守恒定律来求有效值．1．通过一阻值R ＝100 Ω的电阻的交变电流如图所示，其周期为1 s ．电阻两端电压的有效值为( )A ．12 VB ．410 VC ．15 VD ．8 5 V解析：选B.由题意结合有效值的定义可得I 2RT ＝2⎝ ⎛⎭⎪⎫I 21R 25T ＋I 22R 110T ，将I 1＝0.1 A ，I 2＝0.2 A 代入可得流过电阻的电流的有效值I ＝1025A ，故电阻两端电压的有效值为IR ＝410 V ，选项B 正确． 2．如图所示为一个经双可控硅调节后加在电灯上的电压，正弦交流电的每一个二分之一周期中，前面四分之一周期被截去，则现在电灯上电压的有效值为( )A ．U mB ．U m2C.U m3D ．U m2解析：选D.由题给图象可知，交流电压的变化规律具有周期性，用电流热效应的等效法求解．设电灯的阻值为R ，正弦式交流电压的有效值与峰值的关系是U ＝U m2，由于一个周期内半个周期有交流电压，一周期内交流电产生的热量为Q ＝⎝ ⎛⎭⎪⎫U m 22R ·T 2＝U 2m2R ·T 2，设交流电压的有效值为U ，由电流热效应得Q ＝U 2m2R ·T 2＝U 2R ·T ，所以该交流电压的有效值U ＝U m 2，D 正确．有效值计算的“三同”计算有效值时要注意根据电流的热效应，抓住“三同”：“相同时间”内“相同电阻”上产生“相同热量”列式求解．“相同时间”一般取一个周期时间． 课堂小结——名师微点拨本节课学习注意以下“两点提醒”、“三个易混” 1.对正弦交流电产生的两点提醒：(1)正弦交流电的产生与线圈转动轴垂直于匀强磁场．(2)线圈转动一周，电流方向改变两次，且在通过中性面的位置． 2.交流电“四值”的三个易混点：(1)线圈从中性面位置开始计时，瞬时值表达式才是正弦函数； (2)电流的有效值计算时“相同时间”要取至少一个周期的时间； (3)最大值和有效值之间的2倍关系只适用于正(余)弦交流电；课时规范训练(单独成册)1．某小型旋转电枢式发电机所产生的交流电电动势为110 V 、频率为60 Hz ，要使它产生的电动势变为220 V 、频率变为50 Hz ，需要调整线圈的转速n 、匝数N 或磁感应强度的大小B .下列调整合适的是( )A ．使n 变为原来的1.2倍，B 变为原来的2倍，N 变为原来的1.2倍 B ．使n 变为原来的56，B 变为原来的56，N 变为原来的2倍C ．使n 变为原来的56，N 变为原来的2倍，B 不变D ．使n 变为原来的56，N 变为原来的2.4倍，B 不变解析：选D.因为发电机产生的交流电电动势110 V 指的是有效值，故其最大值为E m1＝110 2 V ，调整后为E m 2＝220 2 V ，即E m1E m2＝12，根据E m ＝NBS ω和ω＝2πn ，可知，选项A 中，E m2＝1.2N ×2B ×S ×1.2×2πn ＝2.88E m1，故选项A 错误；B 、C 、D 三个选项中的调整使频率均变为原来的56，即50 Hz ，只有D 项中的调整可使最大感应电动势增大到原来的2倍，故选项B 、C 错误，D 正确．2．一只矩形线圈在匀强磁场中绕垂直于磁感线的轴匀速转动，穿过线圈的磁通量随时间变化的图象如图甲所示，则下列说法正确的是( )A ．t ＝0时刻，线圈平面与中性面垂直B ．t ＝0.01 s 时刻，Φ的变化率最大C ．t ＝0.02 s 时刻，交流电动势达到最大D ．该线圈产生的交流电动势的图象如图乙所示解析：选B.由Φ－t 图知，t ＝0时，Φ最大，即线圈处于中性面位置，此时e ＝0，故A 、D 两项错误；由图知T ＝0.04 s ，在t ＝0.01 s 时，Φ＝0，ΔΦΔt 最大，e 最大，则B 项正确；在t ＝0.02 s 时，Φ最大，ΔΦΔt ＝0，e ＝0，则C 项错误．3．A 、B 是两个完全相同的电热器，A 通以图甲所示的方波交变电流，B 通以图乙所示的正弦交变电流，则两电热器的电功率之比P A ∶P B 等于( )A ．5∶4B ．3∶2 C.2∶1D ．2∶1解析：选A.对甲有P A ＝I 20R ·T 2＋⎝ ⎛⎭⎪⎫I 022R ·T2T＝58I 20R ，对乙有P B ＝⎝ ⎛⎭⎪⎫I 022R ＝12I 20R ，则P A ∶P B ＝5∶4，A 正确，B 、C 、D 错误．4．(2016·宝鸡质检)如图所示，图线a 是线圈在匀强磁场中匀速转动时产生的正弦交流电的图象，当调整线圈转速后，所产生的正弦交流电的图象如图线b 所示．以下关于这两个正弦交流电的说法中正确的是( )A ．线圈先后两次转速之比为1∶2B ．交流电a 的电压瞬时值u ＝10sin 0.4πt (V)C ．交流电b 的电压最大值为203VD ．在图中t ＝0时刻穿过线圈的磁通量为零解析：选C.产生的正弦交流电的周期之比为2∶3，线圈先后两次转速之比为3∶2，选项A 错误；交流电a 的周期为0.4 s ．交流电a 的电压瞬时值u ＝10sin 5πt (V)，选项B 错误；由最大值nBS ω可知，二者最大值之比为3∶2，交流电b 的电压最大值为203V ，选项C 正确；在图中t ＝0时刻感应电动势为零，穿过线圈的磁通量最大，选项D 错误．5．(2016·江苏南京、盐城联考)图甲是小型交流发电机的示意图，在匀强磁场中，一矩形金属线圈绕与磁场方向垂直的轴匀速转动，产生的电动势随时间变化的正弦规律图象如图乙所示，发电机线圈内阻为10 Ω，外接一只电阻为90 Ω的灯泡，不计电路的其他电阻，则( )A ．t ＝0时刻线圈平面与中性面垂直B ．每秒钟内电流方向改变100次C ．灯泡两端的电压为22 VD ．0～0.01 s 时间内通过灯泡的电荷量为0解析：选B.t ＝0时刻，感应电动势为0，线圈平面与中性面重合，选项A 错误；由图象知，该交流电的周期为0.02 s ，而交流电在一个周期内电流方向改变2次，故1 s 内电流方向改变100次，选项B 正确；由图象知电动势最大值E m ＝31.1 V ，所以有效值E ＝22 V ，则灯泡两端电压为U ＝ER ＋rR ＝19.8 V ，选项C 错误；0～0.01 s 时间内通过灯泡的电荷量不为零，选项D 错误．6.(2016·江南十校摸底联考)如图所示，N 匝矩形导线框以角速度ω绕对称轴OO ′匀速转动，线框面积为S ，线框电阻、电感均不计，在OO ′左侧有磁感应强度为B 的匀强磁场，外电路接有电阻R 和理想电流表A ，那么可以确定的是( )A ．从图示时刻起，线框产生的瞬时电动势为e ＝NB ωS sin ωt B ．电流表的示数I ＝2ω4RNBSC ．R 两端电压有效值U ＝ω2NBSD ．一个周期内R 的发热量Q ＝πωNBS 2R解析：选B.线框始终只有一半面积在磁场中，故瞬时电动势为e ＝⎝⎛⎭⎪⎫NBS ω2sinωt ，电压有效值为U ＝ω22NBS ，A 、C 错误，B 正确．Q ＝U 2R T ＝πωNBS24R，D 错误．7．电阻R 1、R 2与交流电源按照如图甲所示方式连接，R 1＝10 Ω、R 2＝20 Ω.合上开关S 后，通过电阻R 2的正弦交变电流i 随时间t 变化的情况如图乙所示．则( )A ．通过R 1的电流的有效值是1.2 AB ．R 1两端的电压有效值是6 VC ．通过R 2的电流的有效值是1.2 2 AD ．R 2两端的电压有效值是6 2 V解析：选B.由题图知流过R 2交流电电流的最大值I 2m ＝0.6 2 A ，有效值I 2＝I 2m2＝0.6 A ，故选项C 错误；由U 2m＝I 2m R 2＝12 2 V 知，U 2＝12 V ，选项D 错误；因串联电路电流处处相同，则I 1m ＝0.6 2 A ，电流的有效值I 1＝I 1m2＝0.6A ，故选项A 错误；由U 1＝I 1R 1＝6 V ，故选项B 正确．8．(2016·昆明三中、玉溪一中统考)将阻值为100 Ω的电阻丝绕成一个110匝的闭合矩形线圈，让其在匀强磁场中绕垂直于磁场方向的轴匀速转动，产生的感应电动势如图乙所示．则可以判断( )A ．t ＝0时刻线圈应转到图甲所示的位置B ．该线圈的转速为100π r/sC ．穿过线圈的磁通量的最大值为150π WbD ．线圈转一周所产生的电热为9.68 J解析：选D.t ＝0时刻线圈中感应电动势为零，线圈应转到中性面位置，即与图甲所示的位置垂直，选项A 错误．由图乙可知，周期为0.02 s ，该线圈的角速度为ω＝2πT＝100π rad/s ，转速为n ＝1/T ＝50 r/s ，选项B 错误．由图乙可知，感应电动势最大值E m ＝311 V ，而E m ＝NBS ω，所以穿过线圈的磁通量的最大值为BS ＝E m N ω＝250πWb ，选项C 错误．感应电动势有效值为E ＝220 V ，线圈转一周所产生的电热为Q ＝E 2RT ＝9.68 J ，选项D 正确．9.(2016·乌鲁木齐模拟)如图所示，闭合金属线框曲线部分恰好是半个周期的正弦曲线，直线部分长度为0.4 m ，线框的电阻为1 Ω，若线框从虚线位置开始以2 m/s 的速度匀速进入足够大的匀强磁场(线框直线部分始终与磁场右边界垂直)，这个过程中线框释放出的焦耳热为0.4 J ，线框中电流随时间变化的关系式为( )A ．i ＝2sin 10πt (A)B ．i ＝2sin 10πt (A)C ．i ＝2sin 5πt (A)D ．i ＝2sin 5πt (A)解析：选C.设该正弦式交流电的电流有效值为I ，由题意可得Q ＝I 2Rt ，其中t ＝l v＝0.2 s ，解得I ＝ 2 A ，所以该正弦式交流电的最大值为I m ＝2I ＝2 A ，金属线框从图示的位置到完全进入磁场为半个周期，故T ＝2l v＝0.4 s ，ω＝2πT＝5π rad/s ，所以正弦式交流电的表达式为i ＝2sin 5πt (A)，C 正确．10．如图，直角坐标系xOy 的二、四象限有垂直坐标系平面向里的匀强磁场，磁感应强度大小均为B ，在第三象限有垂直坐标系平面向外的匀强磁场，磁感应强度大小为2B .现将半径为L ，圆心角为90°的扇形闭合导线框OPQ 在外力作用下以恒定角速度绕O 点在纸面内沿逆时针方向匀速转动．t ＝0时线框在图示位置，设电流逆时针方向为正方向．下列关于导线框中的电流随时间变化的关系图象正确的是()解析：选B.设导线框转过角度为θ，当0＜θ≤π2时，只有PO 在第二象限切割磁感线，感应电流方向为逆时针方向，即正方向，电流大小I 1＝12BL 2ωR ，当π2＜θ≤π时，PO 在第三象限切割磁感线，感应电流方向为从O 到P ，大小为I 2′＝12×2BL 2ωR ，QO 在第二象限切割磁感线，感应电流方向为从Q 到O ，大小为I 2″＝12BL 2ωR，两个边切割磁感线产生的感应电流都是顺时针，所以感应电流方向为负，大小I 2＝12×2BL 2ωR ＋12BL 2ωR ＝32BL 2ωR＝3I 1，故只有B 对．11．如图所示，交变电流发电机的矩形框ab ＝dc ＝0.40 m ，bc ＝ad ＝0.20 m ，共有50匝线圈，其电阻r ＝1.0 Ω，在磁感应强度B ＝0.20 T 的匀强磁场中，绕垂直于磁场方向的对称轴OO ′以100π r/s 的转速匀速转动，向R ＝9.0 Ω的电阻供电，求：(1)发电机产生的电动势的最大值； (2)交变电流电压表和电流表的示数； (3)此发电机的功率．解析：(1)线圈面积S ＝ab ·ad ＝0.4×0.2 m 2＝0.08 m 2线圈旋转角速度 ω＝100π r/s ＝100×2ππrad/s ＝200 rad/sE m ＝NB ωS ＝50×0.2×200×0.08 V＝160 V(2)电压表示数(即路端电压示数)U ＝E R ＋r ·R ＝162×9.0 V＝72 2 V 电流表示数I ＝I m2＝162A ＝8 2 A (3)发电机的功率P ＝UI ＝E 2R ＋r ＝⎝ ⎛⎭⎪⎫160229.0＋1.0W ＝1 280 W答案：(1)160 V(2)U ＝72 2 V I ＝8 2 A (3)P ＝1 280 W12．图甲是交流发电机模型示意图．在磁感应强度为B 的匀强磁场中，有一矩形线圈abcd 可绕线圈平面内垂直于磁感线的轴OO ′转动，由线圈引出的导线ae 和df 分别与两个跟线圈一起绕OO ′转动的金属圆环相连接，金属圆环又分别与两个固定的电刷保持滑动接触，这样矩形线圈在转动中就可以保持和外电路电阻R 形成闭合电路．图乙是线圈的主视图，导线ab 和cd 分别用它们的横截面来表示．已知ab 长度为L 1，bc 长度为L 2，线圈以恒定角速度ω逆时针转动．(只考虑单匝线圈)(1)线圈平面处于中性面位置时开始计时，试推导t 时刻整个线圈中的感应电动势e 1的表达式；(2)线圈平面处于与中性面成φ0夹角位置时开始计时，如图丙所示，试写出t 时刻整个线圈中的感应电动势e 2的表达式；(3)若线圈电阻为r ，求线圈每转动一周电阻R 上产生的焦耳热．(其他电阻均不计)解析：(1)如图，线圈abcd 转动过程中，只有导线ab 和cd 切割磁感线，设ab 、cd 的转动速度为v ，则v ＝ωL 22.在t 时刻，导线ab 和cd 因切割磁感线产生的感应电动势方向相同，大小均为E 1＝BL 1v 2. 由图象知v 2＝v sin ωt .整个线圈在t 时刻产生的感应电动势为e 1＝2E 1＝BL 1L 2ωsin ωt .(2)当线圈由题图丙位置开始转动时，在t 时刻线圈的感应电动势为e 2＝BL 1L 2ωsin(ωt ＋φ0)． (3)由闭合电路欧姆定律得I ＝E R ＋r.E 为感应电动势的有效值，E ＝E m2＝BL 1L 2ω2.线圈转动一周在R 上产生的焦耳热Q ＝I 2RT ， 其中T ＝2πω，所以Q ＝πR ω(BL 1L 2R ＋r )2.答案：(1)e 1＝BL 1L 2ωsin ωt(2)e 2＝BL 1L 2ωsin (ωt ＋φ0) (3)πR ω(BL 1L 2R ＋r)2第2节 变压器 远距离输电一、变压器原理1．构造和原理(如图所示)(1)主要构造：由原线圈、副线圈和闭合铁芯组成． (2)工作原理：电磁感应的互感现象． 2．理解变压器的基本关系式 (1)功率关系：P 入＝P 出．(2)电压关系：U 1U 2＝n 1n 2，若n 1>n 2，为降压变压器，若n 1<n 2，为升压变压器．(3)电流关系：只有一个副线圈时，I 1I 2＝n 2n 1；有多个副线圈时，U 1I 1＝U 2I 2＋U 3I 3＋…＋U n I n . 二、远距离输电 1．电路损失(1)功率损失：设输电电流为I ，输电线的电阻为R ，则功率损失为ΔP ＝I 2R . (2)电压损失：ΔU ＝IR .减小功率损失和电压损失，都要求提高输电电压，减小输电电流． 2．降低损耗的两个途径(1)一个途径是减小输电线的电阻．由电阻定律R ＝ρl S可知，在输电距离一定的情况下，为减小电阻，应当用电阻率小的金属材料制造输电线．此外，还要尽可能增加导线的横截面积．(2)另一个途径是减小输电导线中的电流，由P ＝IU 可知，当输送功率一定时，提高电压可以减小输电电流． [易错警示·微点拨]1．变压器只对变化的电流起作用，对恒定电流不起作用． 2．变压器只改变交变电流的电压，不能改变其频率． 3．理想变压器的基本关系式中，电压和电流均为有效值． 4．提高输电电压减小电损是一种常用方法而不是唯一方法．5．当变压器只有一个副线圈工作时，才能有I 1I 2＝n 2n 1.考点一 理想变压器基本规律的应用(高频考点)1．理想变压器的基本特点：(1)无漏磁，故原、副线圈中的Φ、ΔΦΔt 相同．(2)线圈无电阻，因此无电压降，U ＝E ＝n ΔΦΔt.(3)根据U n ＝ΔΦΔt 得，套在同一铁芯上的线圈，无论是原线圈，还是副线圈，该比例都成立，则有U 1n 1＝U 2n 2＝U 3n 3＝…2．理想变压器的基本关系题组一 高考题组1．(2015·高考江苏卷)一电器中的变压器可视为理想变压器，它将220 V 交变电流改变为110 V ．已知变压器原线圈的匝数为800，则副线圈的匝数为( )A ．200B ．400C ．1 600D ．3 200解析：选B.根据理想变压器原、副线圈电压与匝数的关系U 1U 2＝n 1n 2，得n 2＝n 1U 2U 1＝800×110220＝400，选项B 正确．2．(2015·高考全国卷Ⅰ)一理想变压器的原、副线圈的匝数比为3∶1，在原、副线圈的回路中分别接有阻值相同的电阻，原线圈一侧接在电压为220 V 的正弦交流电源上，如图所示，设副线圈回路中电阻两端的电压为U ，原、副线圈回路中电阻消耗的功率的比值为k ，则( )A ．U ＝66 V ，k ＝19B ．U ＝22 V ，k ＝19C ．U ＝66 V ，k ＝13D ．U ＝22 V ，k ＝13解析：选A.设原、副线圈中的电流分别为I 1、I 2，则I 1I 2＝n 2n 1＝13，故k ＝I 21RI 22R ＝19.设原线圈两端的电压为U 1，则U 1U ＝n 1n 2＝31，故U 1＝3U ，而原线圈上电阻分担的电压为13U ，故U3＋3U ＝220 V ，解得U ＝66 V ．选项A 正确． 题组二 模拟题组3．(2016·河南八市质检)(多选)理想变压器原线圈α匝数n 1＝200匝，副线圈b 匝数n 2＝100匝，线圈a 接在u ＝442sin(314t ) V 交流电源上，“12 V,6 W”的灯泡恰好正常发光．电阻R 2＝16 Ω，电压表V 为理想电表．下列推断正确的是( )A ．交变电流的频率为100 HzB ．穿过铁芯的磁通量的最大变化率为25Wb/s C ．电压表V 的示数为22 V D ．R 1消耗的功率是1 W解析：选BD.由u ＝44 2sin(314t ) V ，知f ＝1T ＝ω2π＝50 Hz ，A 错误；灯泡正常发光，由P ＝UI 得灯泡中的电流I 2＝6 W 12 V ＝0.5 A ，电压表的示数U 2＝12 V ＋0.5×16 V＝20 V ，C 错误；穿过铁芯的磁通量的最大变化率为ΔΦΔt ＝20 2100Wb/s ＝25 Wb/s ，B 正确；根据U 1U 2＝n 1n 2，得U 1＝40 V ，则R 1两端电压U R 1＝44 V －40 V ＝4 V ，由原、副线圈的电流与匝数成反比，可得通过R 1的电流I 1＝0.25 A ，则R 1的功率P ＝U R 1I 1＝1 W ，D 正确．4．(2016·河南“五校”二联)自耦变压器铁芯上只绕有一个线圈，原、副线圈都只取该线圈的某部分．一升压式自耦调压变压器的电路如图所示，其副线圈匝数可调．已知变压器线圈总匝数为1 900匝；原线圈为1 100匝，接在有效值为220 V 的交流电源上．当变压器输出电压调至最大时，负载R 上的功率为2.0 kW.设此时原线圈中电流有效值为I 1，负载两端电压的有效值为U 2，且变压器是理想的，则U 2和I 1分别约为( )A ．380 V 和5.3 AB ．380 V 和9.1 AC ．240 V 和5.3 AD ．240 V 和9.1 A解析：选B.当变压器输出电压调至最大时，由U 1U 2＝n 1n 2得U 2＝n 2n 1U 1＝1 9001 100×220 V＝380 V ，由P 1＝P 2，P 1＝U 1I 1，P 2＝U 2I 2，得I 1＝P 2U 1＝2 000220A ＝9.1 A ，选项B 正确．理想变压器问题三点应牢记(1)熟记两个基本公式：①U 1U 2＝n 1n 2，即对同一变压器的任意两个线圈，都有电压和匝数成正比． ②P 入＝P 出，即无论有几个副线圈在工作，变压器的输入功率总等于输出功率之和． (2)原、副线圈中通过每匝线圈磁通量的变化率相等．(3)原、副线圈中电流变化规律一样，电流的周期、频率一样．考点二 理想变压器的动态分析常见的理想变压器的动态分析一般分匝数比不变和负载电阻不变两种情况． 1．匝数比不变的情况(如图甲所示)(1)U 1不变，根据U 1U 2＝n 1n 2，输入电压U 1决定输出电压U 2，不论负载电阻R 如何变化，U 2不变． (2)当负载电阻发生变化时，I 2变化，输出电流I 2决定输入电流I 1，故I 1发生变化． (3)I 2变化引起P 2变化，P 1＝P 2，故P 1发生变化．n 1n 2不变，负载R 变化 n 1n 2改变，负载R 不变 图甲 图乙 2．负载电阻不变的情况(如图乙所示) (1)U 1不变，n 1n 2发生变化，故U 2变化． (2)R 不变，U 2变化，故I 2发生变化．(3)根据P 2＝U 22R，P 2发生变化，再根据P 1＝P 2，故P 1变化，P 1＝U 1I 1，U 1不变，故I 1发生变化．1.如图所示是一种理想自耦变压器示意图，线圈绕在一个圆环形的铁芯上，P 是可移动的滑动触头．A 、B 间接交流电压U ，输出端连接了两个相同的灯泡L 1和L 2，Q 为滑动变阻器的滑动触头．当开关S 闭合，P 处于如图所在的位置时，两灯均能发光．下列说法正确的是( )A ．将P 沿逆时针方向移动，两灯均变暗B ．P 不动，将Q 向左移动，两灯均变亮C ．P 不动，将Q 向右移动，输入功率变大D ．断开开关S ，L 1将变暗解析：选B.本题考查变压器及其动态变化．当P 沿逆时针方向移动时，副线圈的匝数n 2增大，由U 1U 2＝n 1n 2知，U 2增大，L 1、L 2均变亮，A 错；当P 不动时U 2不变，Q 向左移动，R 减小，L 1、L 2的电压增大，两灯泡变亮，B 对；当P 不动，Q 向右移动时，R 增大，变压器输出功率P 2＝U 22R 总，R 总增大，P 2减小，而P 1＝P 2，故P 1减小，C 错；断开开关S ，负载电阻增大，L 1的电压增大，L 1将变亮，D 错．2．(2015·高考天津卷)(多选)如图所示，理想变压器的原线圈连接一只理想交流电流表，副线圈匝数可以通过滑动触头Q 来调节，在副线圈两端连接了定值电阻R 0和滑动变阻器R ，P 为滑动变阻器的滑动触头．在原线圈上加一电压为U 的正弦交流电，则( )A ．保持Q 的位置不动，将P 向上滑动时，电流表读数变大B ．保持Q 的位置不动，将P 向上滑动时，电流表读数变小C ．保持P 的位置不动，将Q 向上滑动时，电流表读数变大D ．保持P 的位置不动，将Q 向上滑动时，电流表读数变小解析：选BC.保持Q 的位置不动，则U 2不变，将P 向上滑动时，R 接入电路的电阻变大，根据I 2＝U 2R 0＋R知，I 2变小，由I 1I 2＝n 2n 1得I 1也变小，即电流表读数变小，选项A 错误、选项B 正确；保持P 的位置不动，将Q 向上滑动时，U 2变大，则根据P 2＝U 22R 0＋R知副线圈输出功率变大，由P 1＝P 2知，变压器原线圈输入功率P 1变大，而P 1＝I 1U ，输入电压U一定，I 1变大，即电流表读数变大，选项C 正确、选项D 错误．。
