霓虹灯模拟显示课程设计1.设计任务及要求分析本次课程设计要求用汇编语言设计“霓虹灯”模拟显示，需要实现的功能如下：1、按下b/B键，分六笔快速画出矩形及其两条对角线；2、按下y/Y 键，流水灯从左到右依次点亮，然后一次熄灭；3、按下q/Q键，退出程序。
分析本设计不需要硬件设备，在微机原理实验集成环境MF2KP中编写程序，调用DOS命令和BIOS命令，并用合适的字符代替霓虹灯来实现。
1方案论证2.1方案一我们可以采用编写延时子程序的方法来实现延时，这种方法的主要原理是运用计算机相应每一条的时间积累。
程序如下：push bxpush cxmov cx ,xx ;输入正数A1：mov bx，xx ；输入正数A2：dec bxJnz A1Loop A2pop cxpop bx此方案的原理是运用循环指令来进行，主要通过设置cx和bx的值来进行复循环，从而达到时间的积累即延时。
2.2方案二方案二：运用DOS功能调用。
采用21H来中断调用，功能号为AH=2CH，完成的功能是设置时间，DH的值变换一次是0.01秒，这样通过设置DH的值来设置时间的延时。
2.3方案比较两种方案在理论上都是可行的，但是课程设计任务在时间要求上不是很严格只要区分快慢的大概效果既可，故选择方案一。
3设计原理3.1设计思想本次课程设计主要中显示图案是通过显示单个字符逐步实现的，通过移动光标可以改变字符输出的位置，位置的改变又是通过宏定义定义了一个程序段用于改变光标，设计了两个变量分别为光标在屏幕上的行和列坐标，把已经设计好了的图案的行列坐标分别定义在数据段的行列数据组里，用指针自加的方式进行连续调用显示。
在显示中插入延时程序控制显示的效果。
本次课程设计设计了二个延时程序分别满足二种不同的延时需要。
延时程序是通过LOOP循环来实现的，可以改变CX的值来改变延时的长短。
本次课设还涉及到清屏功能，故设计了一个清屏子程序，通过BIOS功能的调用实现清屏，和屏幕属性的设置。
霓虹灯显示程序设计………………………………………………………………………………………………..?设计内容简介 (1)霓虹灯显示程序设计 (2)设计任务及要求 (2)设计方案及程序流程图 (2)主程序流程图 (2)汉字显示闪烁子程序 (3)2.2.3 程序结果显示 (6)主要程序段与程序设计 (10)程序中用到的DOS功能调用 (10)程序中用到的BIOS内的中断功能 (10)主要程序段分析.........................................................................11 程序调试说明. (16)调试工具 (16)调试过程 (16)课程设计总结..............................................................................................17 参考文献. (1)8 附录源程序清单与注释 (19)霓虹灯是日常生活中最常见的灯饰，它装点了晚上，丰富了人们的生活。
通过汇编语言，实现霓虹灯的显示与闪烁，可以很方便的达到想要的效果。
汇编语言的INT 10号中断提供了设置显示模式、设置颜色模式、设置光标位置、按指定属性显示字符等功能号，可以显示汉字，同时也提供了初始化屏幕或滚屏等功能号，通过擦除子程序以及清屏子程序的配合运用，从而达到让汉字闪烁的功能。
正确编排汉字组成点的坐标、颜色以及ASCII码值，就可以得到想要显示的汉字，合理运用INT 10号中断的功能号，正确调用擦除子程序和清屏子程序就可以得到想要的闪烁效果。
：霓虹灯中断子程序闪烁显示I汇编语言是计算机提供给用户的最快最有效的语言，也是能过利用计算机所有硬件特性并能直接控制硬件的唯一语言，是操作系统等其它核心课程的必要先修课。
汇编语言的应用有很多，其中，图形文字的显示就是计算机的一项基本应用。
本次课程设计说明书在简单说明课题的硬件设施工作原理后，采用BIOS的 INT 10H 显示功能调用，设置为AH=0，AL=4的320×200彩色图像显示方式，利用AH=12写点功能，通过写ASCII 码，来组成文字，其中ASCII码的位置可由行数与列数的二维坐标确定，从定义的区域内开始，行向下自增1，列向右自减1，逐列写ASCII码。
引言我们知道汇编语言是一种功能很强的程序设计语言，也是利用计算机所有硬件特性并能直接控制硬件的语言，汇编语言对于硬件的控制具有独特的优势。
一方面，汇编语言指令是用一些具有相应含义的助忆符来表达的，所以，它要比机器语言容易掌握和运用，但另一方面，它要直接使用CPU的资源，相对高级程序设计语言来说，它又显得难掌握。
霓虹灯是日常生活中常见的灯饰，它装点了夜空，丰富了人们的生活，让夜间的城市更加美丽。
通过汇编语言的学习，我们通过汇编语言，可实现霓虹灯的控制与操作，实现其显示与闪烁，或者是其他的动态变化，从而可以很方便的达到理想效果。
INT 10H 是由BIOS 对屏幕及显示器所提供的服务程序，汇编语言的INT 10号中断提供了设置显示模式、设置颜色模式、设置光标位置、按指定属性显示字符等功能，可以显示汉字或图像，同时也提供了初始化屏幕或滚屏等功能号，通过擦除子程序以及清屏子程序的配合运用，可以达到让汉字或图像闪烁或运动的功能。
而文字的显示我们又可以通过取模软件轻松获得，这使得整个编译过程轻松了很多，同时可以让文字或图标的显示更加规范和多样化,达到霓虹灯多样变化的目的。
本次课程设计，研究的正是霓虹灯显示程序设计，我们可通过对INT 10号中断的功能调用实现，设计出我们想要的霓虹灯显示效果。
在整个设计过程，我们可以加强对课本知识的巩固，并借此拓展自己的知识面。
关键词：汇编语言霓虹灯中断字符运行调试1设计要求及分析1.1设计要求1）用汇编语言编写一个霓虹灯的模拟显示程序；2）在屏幕上显示你的中文名字或其它文字，按某种规律闪烁变化，按“q”键退出；3）撰写课程设计说明书。
内容包括：摘要、目录、正文、参考文献、附录（程序清单）。
正文部分包括：设计任务及要求、方案比较及论证、软件设计说明（软件思想，流程，源程序设计及说明等）、程序调试说明和结果分析、课程设计收获及心得体会。
1.2设计分析分析任务书要求可知：本次程序设计尽量在屏幕上显示自己的名字，也可以显示其他的文字。
![[工学]霓虹灯广告屏装置plc程序设计](https://img.taocdn.com/s1/m/97675d0b4b35eefdc8d333e0.png)
[工学]霓虹灯广告屏装置plc程序设计[工学]霓虹灯广告屏装置plc程序设计 1 XXXXX学院课程设计说明书设计题目: 霓虹灯广告屏装置PLC程序设计学生姓名：XXXXX 学号：XXXXX 专业班级：XXXXX 指导教师：XXXXX 2012 年12 月12 日内容摘要酒香也怕巷子深，在保证产品质量的同时，广告也是抓住消费者眼球的一个重要手段。
为展现自己的形象和产品,一般都会采用霓虹灯广告屏来这种广告手法，这就涉及到如何去控制霓虹灯的亮灭、闪烁时间及流动方向等诸多控制问题，如何去快捷、可靠、简单的去控制，成为人们考虑的重点。
PLC是一种用程序来改变控制功能的工业控制计算机,这些霓虹灯的亮灭、闪烁时间及流动方向等均，可以通过PLC 来达到控制的要求，这篇课程设计就是根据实验要求，进行输入输出的I/O口估算，选择PLC型号、绘制流程图、设计梯形图、编写程序清单、调试程序、修改程序，最终实现课程要求。
在编写程序的时候用到了位移指令，是程序变得更加简洁。
基本实现对霓虹灯的正确、稳定地控制。
关键词：霓虹灯；广告；PLC控制；I/O口估算；位移指令目录第一章引言.......................................................................................1 1.1 霓虹灯广告屏装置PLC程序设计内容简介.............................................1 1.2 霓虹灯广告屏装置控制系统设计要求 (1)第二章硬件设计………………………………………………………………………2 2.1 霓虹灯广告屏装置的运行框图…………………………………………………2 2.2 确定I/O信号数量，选择PLC的类型……………………………………………4 2.3 I/O分配表…………………………………………………………………………4 2.4 I/O接线图…………………………………………………………………………6 第三章软件设计………………………………………………………………………7 3.1梯形图的设计………………………………………………………………………7 3.2霓虹灯广告屏装置PLC控制程序的梯形图及语句表……………………………7 第四章系统调试………………………………………………………………………8 结论……………………………………………………………………………………………………9 设计总结………………………………………………………………………………………………10 致谢……………………………………………………………………………………………………11 附录……………………………………………………………………………………………………12 1.梯形图………………………………………………………………………………………… 12 2.指令表…………………………………………………………………………………………25 参考文献………………………………………………………………………………………………32 1 第一章引言1.1 霓虹灯广告屏装置PLC程序设计内容简介该广告屏共有8 根灯管，24 只流水灯，每4 只灯为一组，如下图所示：图1-1 霓虹灯广告屏工作示意图1.2 霓虹灯广告屏装置控制系统设计要求(1)该广告屏中间8个霓虹灯字亮灭的时序为第1根亮→2亮→3亮……第8根亮,时间间隔均为1S,8个霓虹灯字全亮后,显示10S,再反过来从8→7……1顺序熄灭.全灭后,停亮2S,再从第8根开始亮起,顺序点亮8→7…1,时间间隔为1S,全亮后显示5S.再从1→2…8按1S间隔顺序熄灭.全熄灭后,停亮2S,再从头开始运行,周而复始。

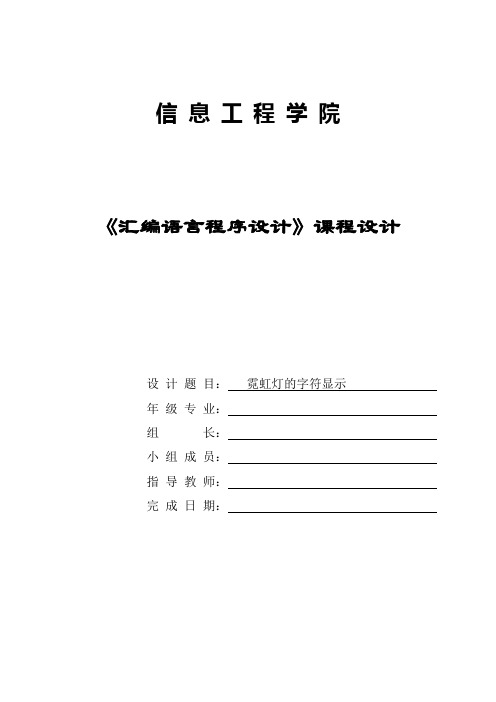

信息工程学院《汇编语言程序设计》课程设计设计题目：霓虹灯的字符显示年级专业：组长：小组成员：指导教师：完成日期：霓虹灯的字符显示【摘要】：五光十色的霓虹灯对于我们并不陌生，但却从不知道是如何被设计和应用的，通过本学期学习的汇编语言，我组在本次课程设计中便尝试设计模拟霓虹灯显示，所以，设计内容是采用本学期所学的8086汇编语言设计一个运行于计算机的“霓虹灯”的模拟显示程序。
霓虹灯的主题为英文单词“HELLO”,在白色单词的基础上，红色不断的在每个英文字母上循环闪烁。
并且，键盘数字键“1”和“2”均可控制不同的闪烁方式，按键“ESC”可控制退出程序运行。
这就要求了该霓虹灯能够动态的进行变化，最后，按键“esc”退出，以免程序一直运行导致电脑死机。
该霓虹灯模拟显示程序主要是进行程序的循环、子程序的调用，来完成这一动态变化效果。
【Abstract】Colorful neon no stranger to us, but they never know how the design and application, through the semester to learn assembly language, I team during the course design, the design will try to simulate neon display, so the design content is learned this semester using 8086 assembly language running on the computer to design a "neon" analog display program. Neon theme for the English word "HELLO", in white the word, based on constantly in the red letters on each cycle of flicker. Also, the keyboard number keys "1" and "2" can be controlled flashes of different ways, the key "ESC" to control exit program is running. This requires that the neon can be changed dynamically, and finally, the key "esc" to exit, so as not to cause the computer to crash the program has been run. The neon analog display program is primarily one of the program cycle, a subroutine call, to complete this dynamic effect.关键词：霓虹灯；汇编语言；子程序；循环目录1 设计内容与要求..................................................... - 1 -1.1 设计要求.............................................................................................................. - 1 -1.2 实现的主要功能.................................................................................................. - 1 -2 需求分析........................................................... - 2 -2.1 子程序的设计...................................................................................................... - 2 -2.2 循环体的设计...................................................................................................... - 2 -3 总体流程图设计..................................................... - 5 -3.1 总体流程图.......................................................................................................... - 5 -3.2调用各程序流程图.................................................................................... - 6 -图3-2为部分个程序调用流程图.......................................... - 6 -4 算法中涉及的知识点................................................. - 7 -5 设计用的计算机环境................................................. - 8 -6 运行效果图......................................................... - 9 -7 源代码............................................................ - 10 -结论................................................................. - 13 -参考文献.......................................................... - 14 -致谢............................................................. - 15 -1 设计内容与要求1.1 设计要求在经过一个学期8086汇编语言的学习与上机练习之后，要求本次课程设计的内容为:设计一个在计算机上的“霓虹灯”的模拟显示程序。
