【CN209889463U】一种布料放料架【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920388826.8(22)申请日 2019.03.26(73)专利权人 嘉兴市华盛达时装有限公司地址 314033 浙江省嘉兴市永兴街64号第三层(72)发明人 顾菊兰　李忠仙　沈水英　吕利芳　顾纯洁　(51)Int.Cl.B65H 16/06(2006.01)(54)实用新型名称一种布料叠料架(57)摘要本实用新型公开了一种布料叠料架，属于缝纫设备技术领域，旨在提供一种不易刮伤工作人员且布料拉动省力的布料叠料架，包括支撑架、工作桌及与支撑架配合的横梁，支撑架包括与横梁连接的悬架及与悬架活动连接的调节件，悬架置于工作桌和横梁之间，悬架包括均与横梁连接的第一悬臂和第二悬臂，第一悬臂和第二悬臂的底端均包覆有弹性罩，弹性罩内填充有棉絮，调节件包括轴杆，轴杆置于第一悬臂和第二悬臂之间且轴杆与第一悬臂和第二悬臂活动连接。

权利要求书1页 说明书3页 附图2页CN 209853396 U 2019.12.27C N 209853396U权　利　要　求　书1/1页CN 209853396 U1.一种布料叠料架，包括支撑架、工作桌及与支撑架配合的横梁，其特征是：所述支撑架包括与横梁连接的悬架及与悬架活动连接的调节件，悬架置于工作桌和横梁之间，悬架包括均与横梁连接的第一悬臂和第二悬臂，第一悬臂和第二悬臂的底端均包覆有弹性罩，弹性罩内填充有棉絮，调节件包括轴杆，轴杆置于第一悬臂和第二悬臂之间且轴杆与第一悬臂和第二悬臂活动连接。

2.根据权利要求1所述的一种布料叠料架，其特征是：所述第一悬臂和第二悬臂上分别设有第一滑动轨和第二滑动轨，调节件包括分别与第一滑动轨和第二滑动轨滑动连接的第一定位件和第二定位件，第一定位件和第二定位件均包括定位座及与定位座转动连接并与轴杆配合的轴套，轴杆的两端上均设有定位端头，定位端头上均设有卡块，轴套上均开有与卡块配合的卡槽。

专利名称：一种布料架
专利类型：发明专利
发明人：黄祖运
申请号：CN201811182287.9申请日：20181011
公开号：CN109368321A
公开日：
20190222
专利内容由知识产权出版社提供
摘要：本发明公开了一种布料架，包括布料架主体，所述布料架主体包括基板、风扇、加热散热丝、固定架和布卷轴，所述基板上等距离安装有两个加热散热丝，且加热散热丝的两侧固定安装有风扇，所述基板内充满水，所述固定架包括固定横杆、固定竖杆和工型钢，所述固定竖杆焊接在固定横杆的两端，且工型钢焊接在固定竖杆的下端。

本发明的布卷轴可通过连接架在固定横杆上滑动，方便工作人员根据实际情况调节两个布卷轴的距离，并且通过设置的的挡块，可以防止连接架滑出滑轨，并能提高布料架的温度检测的灵敏度，防止布料所放的温度过高或者过低，更加精准的保障了布料的放置温度，还可以将布卷轴固定在凹槽内，防止在卷布时滑出。

申请人：阜阳鑫合服饰有限公司
地址：236200 安徽省阜阳市颍上县经济开发区分金路东侧观颍路北侧
国籍：CN
代理机构：北京八月瓜知识产权代理有限公司
代理人：马东瑞
更多信息请下载全文后查看。

专利名称：一种纺织用布料放置架专利类型：实用新型专利
发明人：谢雪香,朱聪
申请号：CN202020848093.4
申请日：20200520
公开号：CN212630440U
公开日：
20210302
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种纺织用布料放置架，包括底板，所述底板顶部的四角均固定连接有固定柱，所述底板底部的中轴处套设有转轴，所述转轴的底部固定连接有手柄，所述转轴的表面套接有主皮带轮，所述主皮带轮的表面套设有皮带，所述皮带内表面的外侧套设有副皮带轮。

本实用新型通过转动手柄，手柄会带动转轴进行转动，转轴带动主皮带轮进行转动，主皮带轮带动皮带进行转动，皮带带动副皮带轮进行转动，副皮带轮带动螺纹杆进行转动，螺纹杆带动连接柱进行移动，连接柱带动放置板进行移动，从而对放置板的高度进行调节，且通过滚轮的配合，方便了放置架的移动，当插杆与滚轮卡接后，即可对滚轮进行限位，使得放置架稳定。

申请人：朱聪
地址：510000 广东省广州市天河区富通街1号
国籍：CN
代理机构：广州帮专高智知识产权代理事务所(特殊普通合伙)
代理人：陆茵
更多信息请下载全文后查看。

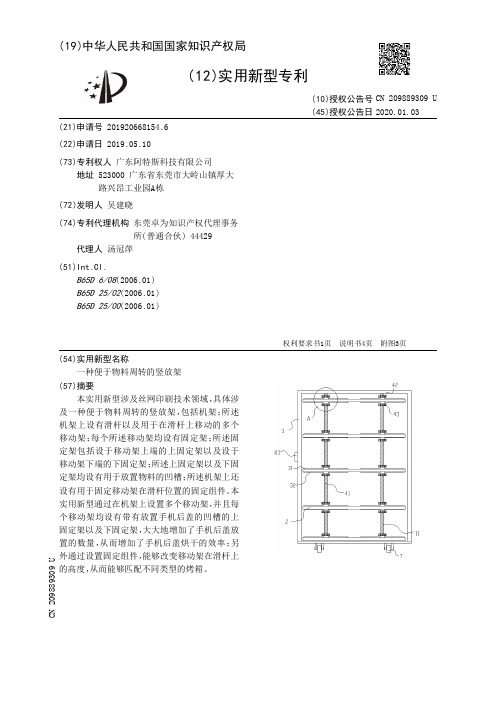

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920668154.6(22)申请日 2019.05.10(73)专利权人 广东阿特斯科技有限公司地址 523000 广东省东莞市大岭山镇厚大路兴昂工业园A栋(72)发明人 吴建晓　(74)专利代理机构 东莞卓为知识产权代理事务所(普通合伙) 44429代理人 汤冠萍(51)Int.Cl.B65D 6/08(2006.01)B65D 25/02(2006.01)B65D 25/00(2006.01)(54)实用新型名称一种便于物料周转的竖放架(57)摘要本实用新型涉及丝网印刷技术领域，具体涉及一种便于物料周转的竖放架，包括机架；所述机架上设有滑杆以及用于在滑杆上移动的多个移动架；每个所述移动架均设有固定架；所述固定架包括设于移动架上端的上固定架以及设于移动架下端的下固定架；所述上固定架以及下固定架均设有用于放置物料的凹槽；所述机架上还设有用于固定移动架在滑杆位置的固定组件。

本实用新型通过在机架上设置多个移动架，并且每个移动架均设有带有放置手机后盖的凹槽的上固定架以及下固定架，大大地增加了手机后盖放置的数量，从而增加了手机后盖烘干的效率；另外通过设置固定组件，能够改变移动架在滑杆上的高度，从而能够匹配不同类型的烤箱。

权利要求书1页 说明书4页 附图3页CN 209889309 U 2020.01.03C N 209889309U权　利　要　求　书1/1页CN 209889309 U1.一种便于物料周转的竖放架，其特征在于：包括机架（1）；所述机架（1）上设有滑杆（11）以及用于在滑杆（11）上移动的多个移动架（2）；每个所述移动架（2）均设有固定架；所述固定架包括设于移动架（2）上端的上固定架（31）以及设于移动架（2）下端的下固定架（32）；所述上固定架（31）以及下固定架（32）均设有用于放置物料的凹槽（33）；所述机架（1）上还设有用于固定移动架（2）在滑杆（11）位置的固定组件。

专利名称：一种新型布料叠料架
专利类型：实用新型专利
发明人：顾菊兰,李忠仙,沈水英,吕利芳,顾纯洁申请号：CN201920389191.3
申请日：20190326
公开号：CN209853463U
公开日：
20191227
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种新型布料叠料架，属于缝纫设备技术领域，旨在提供一种布料拉取轻松方便且布料容易堆叠整齐的新型布料叠料架，支撑架、工作桌及与支撑架配合的横梁，支撑架包括与横梁连接的悬架及与悬架转动连接的放料件，悬架置于工作桌和横梁之间，工作桌上设有压覆件、刮平件及限位件，压覆件包括定位板及压覆板，定位板的侧壁上开有滑槽，压覆板上设有与滑槽滑动连接的滑块，滑块上设有弹簧，弹簧的一端与滑块的底面连接，弹簧的另一端与工作桌连接，刮平件包括与工作桌滑动连接的滑动侧板、与滑动侧板连接的横杆及与横杆转动连接的刮板，限位件包括支撑杆、压杆及弹性环，弹性环的一端与工作桌连接。

申请人：嘉兴市华盛达时装有限公司
地址：314033 浙江省嘉兴市永兴街64号第三层
国籍：CN
更多信息请下载全文后查看。

专利名称：一种方便调节的纺织布料放置架专利类型：实用新型专利
发明人：项维
申请号：CN201920892946.1
申请日：20190614
公开号：CN210047848U
公开日：
20200211
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种方便调节的纺织布料放置架，包括底座，所述底座顶部固定安装有支撑架，所述支撑架两侧的顶部与底部均固定连接有连接杆，所述连接杆远离支撑架的一侧固定连接有卡盒，所述连接杆内部开设有导槽，所述导槽的内侧贯穿连接有齿板A，所述齿板A的两侧固定连接有固定块，所述导槽内壁的两侧均开设有滑槽，所述固定块的外侧与滑槽的内侧滑动连接，所述齿板A正面的底部啮合连接齿轮A，所述齿轮A的中部贯穿连接有转轴，所述下卡盒底部贯穿连接有导管，所述导管内部固定安装有压块，所述压块顶部固定安装有挤压杆，且压块底部固定连接有齿板B，所述齿板B正面的底部啮合连接齿轮B。

申请人：贵州金州纺织有限公司
地址：562300 贵州省黔南布依族苗族自治州兴仁市兴仁经济开发区(工业园区)
国籍：CN
更多信息请下载全文后查看。

专利名称：一种片材放置料篮装置专利类型：实用新型专利
发明人：李枝莲
申请号：CN201821693974.2申请日：20181019
公开号：CN208882433U
公开日：
20190521
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种片材放置料篮装置，其包括料篮放置底座、料篮主体，料篮主体包括左侧固定竖板、右侧固定竖板，左、右侧固定竖板的前端边缘部之间装设前侧固定横杆，左、右侧固定竖板的后端边缘部之间装设后侧固定横杆，前、后侧固定横杆分别呈倾斜布置，前侧固定横杆上表面与后侧固定横杆前表面呈90度夹角，前侧固定横杆上表面、后侧固定横杆前表面分别螺装片材定位板，各片材定位板分别开设片材定位槽；料篮放置底座包括底座主体，底座主体上表面的中间位置开设料篮放置槽，左或者右侧固定竖板下端边缘部开设竖板定位槽，料篮放置槽底面螺装竖向定位块。

通过上述设计，本实用新型具有设计新颖、结构简单的优点，且能够整齐间隔放置片材。

申请人：李枝莲
地址：614000 四川省乐山市犍为县龙孔镇丝茅坪村4组06号
国籍：CN
代理机构：北京科家知识产权代理事务所(普通合伙)
代理人：陈娟
更多信息请下载全文后查看。

专利名称：一种布匹自动推动放置架专利类型：实用新型专利
发明人：叶启华
申请号：CN201820145608.7
申请日：20180129
公开号：CN207890453U
公开日：
20180921
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种布匹自动推动放置架，属于服饰加工设备技术领域。

包括底座，底座的一相对侧面上均布有第一支撑杆和第二支撑杆；两第一支撑杆之间和两第二支撑杆之间倾斜固定有一储物层，储物层中放置有布匹；储物层的下层固定有一输送架；输送架包括第一侧板、第二侧板、电机；第一侧板的一端和第二侧板的一端均设有电机；第一侧板的一侧面上设有一第一滑道；第二侧板的一侧面上设有一第二滑道；布匹包括转轴、布卷、滚齿；转轴的两端均安装有滚齿；布卷绕在转轴的外侧。

本实用新型通过储物层存储布匹，再使用时通过储物层下设有的开口，自动放布匹，储物层呈倾斜放置，无需动力装置，依靠重力自动的运动，达到节能减排的目的。

申请人：合肥云上生活纺织品有限公司
地址：230000 安徽省合肥市庐阳区时雨路与灵溪路交叉口工投兴庐科技产业园6#C区5楼
国籍：CN
代理机构：上海精晟知识产权代理有限公司
代理人：冯子玲
更多信息请下载全文后查看。

专利名称：一种下料支架
专利类型：实用新型专利
发明人：梁明生
申请号：CN201920785363.9申请日：20190528
公开号：CN210557765U
公开日：
20200519
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种下料支架，包括连接板，所述连接板的下端四周外表面设置有支撑架，所述支撑架的后端外表面设置有连接杆，所述连接板的下端中部外表面设置有导料槽，所述导料槽的下端外表面设置有支撑板，所述支撑板的下端外表面设置有弹簧，所述弹簧的下端外表面设置有支撑杆，所述导料槽的一侧外表面固定连接有电机。

本实用新型所述的一种下料支架，设有导料槽、弹簧、疏通装置与支撑架，能够通过移动导料槽可以调节出料的位置，使接料更加方便，并能防止出料口的物料堆积导致堵塞，还可以调节支撑架与连接板之间的角度，能够适应高低不平的地面，使下料支架更加稳定，带来更好的使用前景。

申请人：柳州丹顺科技有限公司
地址：545000 广西壮族自治区柳州市马厂路1号白露工业园C-15
国籍：CN
更多信息请下载全文后查看。

专利名称：一种便于移动的面料存放架专利类型：实用新型专利
发明人：赵晓晓
申请号：CN201921400852.4
申请日：20190824
公开号：CN211565841U
公开日：
20200925
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种便于移动的面料存放架，包括底部安装有滚轮的底座，底座上方通过2根支撑柱固定安装有顶板，2根支撑柱中间的底座上安装有圆柱形的固定杆，固定杆上活动套装有多块固定板，在存放打卷好的面料时，转动固定板从开口处转动进入滑槽内，面料辊芯下端的固定轴可以插入第一安装通孔或第二安装通孔内，使打卷好的面料得到纵向固定；待固定板上放置好面料后，通过下方对应的电动伸缩式支撑柱推动上升，然后向第二个固定板上放置面料，同时离固定杆最近的面料辊芯上端固定轴插入上方对应的第一安装通孔或第二安装通孔内，起到支撑作用，待第二个固定板上放置好面料后，通过下方对应的电动伸缩式支撑柱推动上升，操作简单。

申请人：浙江大麦纺织有限公司
地址：312000 浙江省绍兴市柯桥区齐贤街道梅林村3幢1层
国籍：CN
代理机构：绍兴普华联合专利代理事务所(普通合伙)
代理人：丁建清
更多信息请下载全文后查看。
