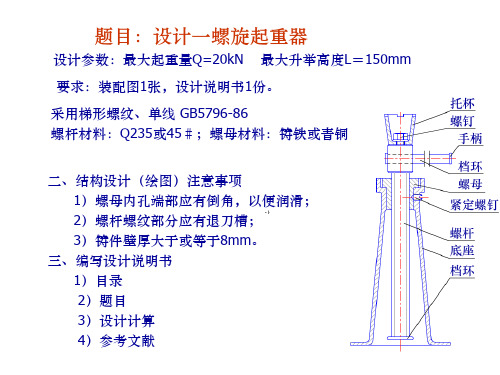

H a r b i n I n s t i t u t e o f T e c h n o l o g y机械设计大作业说明书大作业名称：螺旋传动设计设计题目：设计螺旋起重器（千斤顶）班级：1215102设计者：张紫薇学号：1121510208指导教师：张锋设计时间：2014年10月6日哈尔滨工业大学目录一、设计任务书 (1)二、各部分尺寸计算及校核1、选择螺杆、螺母的材料 (2)2、耐磨性计算 (2)3、螺杆各部分尺寸计算 (2)4、螺杆强度校核 (2)5、螺母螺纹牙强度计算 (3)6、螺纹副自锁条件校核 (4)7、手柄设计…………………………………………………………………………………………… (4)8、螺杆的稳定性校核 (5)9、螺母外经及凸缘设10、底座设计………………………………………………………………………………………………611、其他零件相关尺寸 (7)三、参考文献 (8)一、设计任务书设计螺旋起重器，简图如下1、螺旋起重器已知数据：起重量F Q=30kN，最大起重高度H o=180mm（题号3.1.1）。
2、设计要求：(1) 绘制装配图一张，画出起重器的全部结构，按照装配图要求标注尺寸、序号及填写明细栏、标题栏，编写技术要求。
(2) 对起重器各部分尺寸进行计算，对螺杆和螺母螺纹牙强度、螺纹副自锁性、螺杆的稳定性进行校核。
二、各部分尺寸计算及校核1、选择螺杆、螺母的材料螺杆采用45号钢，由参考文献[3]查得抗拉强度MPa 600b =σ，MPa 355s =σ。
螺母材料用铝青铜ZCuAl10Fe3（考虑速度低）。
2、耐磨性计算根据螺纹的耐磨性条件 []p hHd FPp s ≤=2π，引进系数2d H =ψ以消去H ，并且对于梯形螺纹，h =0.5p ，因此得[]mm 4.23226.110308.08.032=⨯⨯=≥p F d ψ式中2d ——螺杆螺纹中径，mm ；F ——螺杆所受轴向力，即起重量，kN ；ψ——根据螺母结构选定，对于整体式螺母取ψ=1.2~2.5，此处取ψ=1.6；[]p ——滑动螺旋副材料的许用压强，根据参考文献[2]中表8.11，当螺杆和螺母副材料分别是钢和青铜且低速滑动时，许用压强[]p =18~25，此处取[]p =22 。
机械设计大作业二-设计螺旋起重器（千斤顶）机械设计大作业报告二：设计螺旋起重器（千斤顶）一、设计题目：螺旋起重器（千斤顶）的设计二、设计背景与目的在工程领域，起重器是必不可少的设备之一，用于进行物体的提升、降落和搬运。
螺旋起重器作为一种常见的起重器，具有结构简单、操作方便、稳定性好等优点。
本次设计的目的是设计一款结构合理、性能稳定的螺旋起重器（千斤顶），以满足实际工程应用的需求。
三、设计要求与参数1.设计要求（1）最大起重量：1000kg（2）最大起重高度：100mm（3）螺旋直径：16mm（4）螺旋长度：根据实际需要确定（5）设备应具有足够的强度和稳定性，能够承受较大的载荷和冲击。
2.设计参数（1）材料选择：优质碳素结构钢（如Q235）（2）驱动方式：手动操作（3）传动方式：螺旋传动（4）结构形式：采用紧凑型设计，便于携带和使用。
四、设计步骤与方案1.确定总体方案根据设计要求和参数，确定螺旋起重器的总体方案。
主要包括传动方式、结构形式、操作方式等。
考虑到手动操作的特点，设计时应注重设备的便携性和易用性。
2.结构设计根据总体方案，进行结构设计。
主要包括螺旋部分的长度、直径和材质选择，以及支撑部分的材料和结构形式等。
在设计过程中，应考虑到设备的强度、刚度和稳定性要求。
3.传动系统设计根据总体方案和结构设计，进行传动系统的设计。
主要包括传动轴的直径、长度和材质选择，以及齿轮或蜗轮蜗杆等传动元件的选择和设计。
在设计过程中，应考虑到传动效率、平稳性和使用寿命等因素。
4.操作系统设计根据总体方案和结构设计，进行操作系统的设计。
主要包括操作手柄的形状、长度和材质选择，以及操作机构的运动方式和结构设计等。
在设计过程中，应考虑到操作简便、省力和安全等因素。
5.校核与分析对所设计的螺旋起重器进行校核与分析，主要包括强度校核、刚度校核和稳定性分析等。
确保设备能够满足实际工程应用的要求，具有较高的安全性和可靠性。
6.图纸绘制与说明根据所设计的螺旋起重器，绘制相关图纸，包括总装图、部件图和零件图等。
目录1 起重机械的概述 (1)2 螺旋传动的设计和计算 (2)2.1螺旋传动的类型和应用 (2)2.2螺旋传动的运动关系 (5)2.3滑动螺旋传动的设计 (7)2.4滑动螺旋的结构及材料 (8)2.4.1 滑动螺旋的结构 (8)2.4.2 螺杆与螺母常用材料 (8)2.5耐磨性计算 (9)2.6螺母螺纹牙的强度计算 (10)2.7螺杆强度校核 (11)2.8螺杆稳定性校核 (12)2.9自锁性校核 (13)3 千斤顶的工作原理和设计 (14)3.1千斤顶的概述 (14)3.2千斤顶的种类和规格 (15)3.2.1 油压千斤顶的结构、用途 (15)3.2.2 螺旋千斤顶的种类、规格 (16)3.3千斤顶的工作原理 (16)3.4千斤顶的设计 (18)4千斤顶的绘制 (21)4.1 绘制千斤顶螺杆 (22)4.2 绘制千斤顶底座 (22)4.3千斤顶的装配 (23)结论 (25)参考文献 (26)致 (27)1 起重机械的概述起重机械是一种以间歇作业方式对物料进行起升和水平移动的搬运机械。
起重机械的作业通常带有重复循环的性质。
一个完整的作业循环一般包括取物、起升、平移、下降、卸载，然后返回原处等环节。
经常起动、制动、正向和反向运动是起重机械的基本特点。
起重机械广泛用于交通运输业、建筑业、商业和农业等国民经济各部门及人们日常生活中。
起重机械由运动机械、承载机构、动力源和控制设备以及安全装备、信号指示装备等组成。
起重机械的驱动多为电力，也可用燃机，人力驱动只用于轻小型起重设备或特殊需要的场合。
起重机械按结构特征和使用场合分为：轻小型起重设备、桥架型起重机、缆索型起重机、臂架型起重机、堆垛起重机、升降机械。
然而，千斤顶又属于起重机械的一种。
千斤顶是一种起重高度小(小于1m)的最简单的起重设备。
它有机械式和液压式两种。
机械式千斤顶又有齿条式与螺旋式两种。
千斤顶按工作原理分为：螺旋千斤顶、齿条千斤顶、油压千斤顶。
