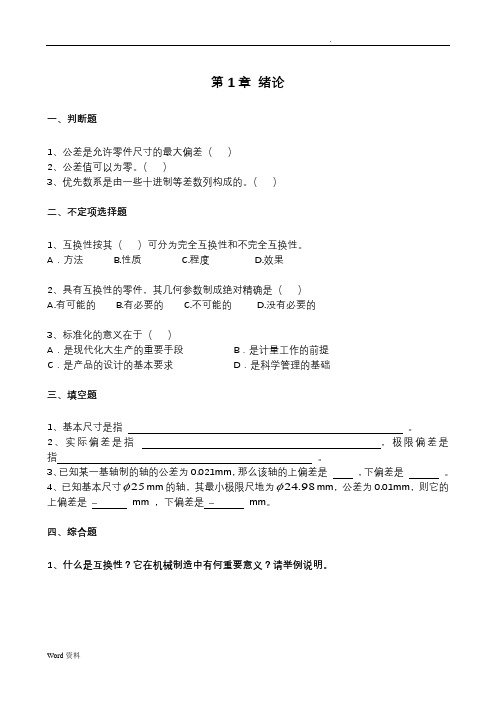

第1章 绪论一、判断题1、公差是允许零件尺寸的最大偏差（ ）2、公差值可以为零。
（ ）3、优先数系是由一些十进制等差数列构成的。
（ ） 二、不定项选择题1、互换性按其（ ）可分为完全互换性和不完全互换性。
A ．方法 B.性质 C.程度 D.效果2、具有互换性的零件，其几何参数制成绝对精确是（ ） A.有可能的 B.有必要的 C.不可能的 D.没有必要的3、标准化的意义在于（ ）A ．是现代化大生产的重要手段B ．是计量工作的前提C ．是产品的设计的基本要求D ．是科学管理的基础 三、填空题1、基本尺寸是指 。
2、实际偏差是指 ，极限偏差是指 。
3、已知某一基轴制的轴的公差为0.021mm ，那么该轴的上偏差是 ，下偏差是 。
4、已知基本尺寸25φmm 的轴，其最小极限尺地为98.24φmm ，公差为0.01mm ，则它的上偏差是 – mm ，下偏差是 – mm 。
四、综合题1、什么是互换性？它在机械制造中有何重要意义？请举例说明。
2、试述完全互换性与有限互换的区别，各用于何种场合？第2章 尺寸公差与检测一、判断题1、国家标准规定，轴只是指圆柱形的外表面。
（ ）2、基本尺寸不同的零件，只要它们的公差值相同，就可以说明它们的精度要求相同。
（ ）3、加工尺寸愈靠近基本尺寸就愈精确。
（ ）4、图样标注033.0030+φmm 的孔，该孔为基孔制的孔。
（ ） 5、公差值越小，说明零件的精度越高。
（ ）6、孔的基本偏差即下偏差，轴的基本偏差即为上偏差。
（ ）7、从工艺和经济上考虑，应优先选用基轴制。
（ ）8、基本偏差决定公差带的位置。
（ ）9、基本偏差A-H 的孔与基轴制的轴配合时，其中H 配合最紧。
（ ） 二、不定项选择题1、以下各组配合中，配合性质相同的有（ ）。
A ．50φH7/f6和50φF7/h6 B. 50φP7/h6和50φH8/p7 C ．50φM8/h7和50φH8/m7 D. 50φH8/h7和50φH7/f62、公差带大小是由( )决定的。
机械精度设计复习大纲2011年第一章绪论1.保证互换性生产的基础是什么？2.什么是标准化？3.什么是标准？标准是不是法则条文？4.什么是公差？5.什么是检测？6.为什么产品的数值要规定统一的数系进行协调？7.优先数系是什么数系？优先数系的公比是什么？8.量块按什么进行分等？又按什么进行分级？组成公称尺寸时，其块数最多为几块？9.用外径千分尺测量的方法属于哪种检测方法？10.用比较仪测量的方法属于哪种检测方法？11.用卡尺测量的方法属于哪种检测方法？12.R10/3数列是什么数列？13．测量过程的四要素是什么？14．互换性可分为哪两种？第二章尺寸公差1．孔、轴配合的基本尺寸有哪些要求？用什么符号表示？2.轴的基本尺寸一定时，所有公差等级的基本偏差是否相同？公差数值是否相同？公差值是否为标准值？3．平键键宽的尺寸相当于孔、轴配合中的什么尺寸？是否为配合尺寸？4．间隙配合的平均配合偏差为什么？是正值还是负值？5．没标公差要求的尺寸是否有公差要求？如果有的话，极限偏差有什么特点？6．过盈配合的平均配合偏差为什么？是正值还是负值？7．利用同一种加工方法，加工Φ50H6孔和Φ100H6孔，问那个加工难？8．φ20f6、φ20f7和φ20f8的相同偏差是什么？9．某孔、轴配合的最大间隙为+51μm，孔的上偏差为+39μm，轴的上偏差为+12μm，配合公差为63μm，则孔公差为多少？10．比较孔或轴的加工难易程度的高低是根据是什么？11．孔、轴配合的基本尺寸是否相同？12．某孔、轴配合的最大间隙为+54μm，孔的上偏差为+21μm，孔的公差为21μm，轴的上偏差为－20μm，则配合公差为多少？13．某孔、轴配合的最大间隙为+50μm，孔的上偏差为+25μm，孔的公差为25μm，轴的上偏差为－9μm，则配合公差为多少？14．过渡配合的平均配合偏差为什么？15．轴的基本尺寸一定，所有公差等级的基本偏差是否相同？16．基本偏差代号为J、K、M的孔与基本偏差代号为h的轴配合构成什么配合？17．某孔、轴配合的最大间隙为+30μm，孔的下偏差为－11μm，轴的下偏差为－16μm，轴的公差为16μm，则配合公差为多少？18.有四组孔或轴的尺寸公差带代号为r7与r8、c8与c9、U7与U8、A8与A9的基本尺寸皆为φ100，问基本偏差数值不同的一组为哪个？孔、轴配合的最大间隙为+23μm，孔的下偏差为－18μm，轴的下偏差为19.－7μm，轴的公差为16μm，则配合公差为多少？20．机械零件的加工图纸中有哪些标注要求？21孔的基本偏差代号用什么字母表示？轴的基本偏差代号用什么字母表示？其中从什么代号至什么代号的基本偏差用于间隙配合？22．构成尺寸公差带的两个要素是什么？两者都由什么决定？23．GB/T1800规定标准尺寸公差等级分为几级？其中哪级最高？哪级最低？机械行业常用等级为哪几级？24．GB/T1800规定孔、轴的基本偏差各有多少种？其中轴的代号a至h基本偏差为哪个偏差？从j至zc基本偏差为哪个偏差？孔的代号A至H基本偏差为为哪个偏差？从J至ZC基本偏差为为哪个偏差？第三章形位公差1．基准要素为中心要素时，连线与粗短横线如何标注？2．圆度的被测要素为轮廓要素还是中心要素？公差值前能不能加“φ”？其被测要素的几何形状有什么特点？圆度的特征符号是什么？3．同轴度的被测要素为轮廓要素还是中心要素？公差值前能不能加“φ”？其被测要素的几何形状有什么特点？同轴度的特征符号是什么？4.包容要求适用于单一要素还是关联要素？采用什么边界？如何标注？5.零形位公差要求适用于单一要素还是关联要素？采用什么边界？如何标注？6．平面度的被测要素为被测要素为轮廓要素还是单一要素？公差值前能不能加“φ”？其被测要素的几何形状有什么特点？平面度的特征符号是什么？7．最大实体要求的被测要素是什么？采用什么边界？如何标注？8．跳动公差的被测要素为什么要素？基准要素为什么要素？公差值前能不能加“φ”？其被测要素的几何形状有什么特点？跳动公差的特征符号是什么？9．被测轴线的直线度公差与它对基准轴线的同轴度相比公差值的特点是什么？10．根据设计要求不同，同一形位公差要求的公差带可以有不同的形状，其公差项目为什么？11．径向圆跳动的公差带形状为什么？12．今测得一平面的平面度误差为0.04mm，则它对其基准平面的垂直度误差有什么特点？13．四组形位公差特征项目圆度和圆跳动、平面度和同轴度、同轴度和圆跳动、圆度和同轴度的公差带形状相同的一组为哪个?14．什么是孔的最小实体尺寸？如何标记？15．什么是孔的最大实体尺寸？如何标记？16.什么是轴的最小实体尺寸？如何标记？17．什么是轴的最大实体尺寸？如何标记？18．什么是孔的最大实体实效尺寸？如何标记？19．什么是轴的最大实体实效尺寸？如何标记？20.什么是孔的体外作用尺寸？如何标记？21．什么是轴的体外作用尺寸？如何标记？22．基准要素为轮廓要素时，连线要与尺寸线有什么要求？23．端面圆跳动公差综合控制被测要素的什么误差？24．下列四个形位公差项目直线度、平面度、圆度、同轴度中公差带可以有不同形状的项目为哪个？25．被测轴线的直线度公差与它相对基准轴线的同轴度公差的关系应是什么？26．定位公差综合控制被测要素的什么误差？27．按同一图纸加工一批孔，它们的最大实体尺寸是否相同？28．定向公差综合控制被测要素的什么误差？29．按同一图纸加工一批孔，它们的最小实体尺寸是否相同？30．平面度的被测要素为单一要素，公差框格为几个？31．基准要素为轮廓要素时，连线要与尺寸线有何要求？32．圆跳动的公差值前面是否能加“φ”？33．今实测一段轴线相对于基准轴线的最大偏移为5μm ，最小偏移量为3μm ，则该被测轴线相对于基准轴线的同轴度误差为多少？34．一孔的标注为φ40025.0002.0++，请确定该孔的最大和最小实体尺寸分别是代表什么含义？3536．定位公差特征项目分为哪三种？如何标注？37．定向公差特征项目分为哪三种？如何标注？38．单一要素的形状公差特征项目有哪四项？如何标注？39．全跳动公差按检测方向分为哪两种？如何标注？试述全跳动的定义？40. 一轴的图纸标注为φ4016.041.0-- ，试问该轴的最大实体尺寸是多少？最小实体尺寸是多少？边界的名称叫什么？边界的尺寸是多少？41．大批量加工带孔、轴的零件时应采用何种量具进行测量？测孔的量规叫什么？测轴的量规叫什么？量规的设计原则是什么？42．光滑极限量规的止规尺寸为被测零件的什么尺寸？43．光滑极限量规的通规是用来控制被测零件的的什么尺寸？9.解释代号10．表面粗糙度评价的波距范围是多少的形状误差？是机械零件表面的微观几何精度还是宏观几何精度？11．表面粗糙度的取样长度是如何规定的？12．在生产实际当中用的最多的表面粗糙度符号是什么？13．实测一表面实际轮廓上的最大轮廓峰顶至基准线的距离为9μm，最小谷低至基准线的距离为5μm，则轮廓的最大高度值为多少？第五章滚动轴承公差1．在装配图上，滚动轴承标注有什么要求？轴承的代号放在什么位置？2．滚动轴承内圈的基本偏差是怎样规定的？3．滚动轴承相配件壳孔有多少个尺寸公差带代号？设计时有什么要求？4．滚动轴承相配件轴颈有多少个尺寸公差带代号？设计时有什么要求？5．深沟球轴承内圈承受大小和方向均不变的径向负荷，在设计时采用较紧配合，这决定于该内圈相对于负荷方向状态什么？6．滚动轴承内圈与公差代号为k6的轴颈配合形成的配合性质为什么？7．滚动轴承外圈与壳孔配合在装配图上标注什么？8．按GB/T307.1的规定，深沟球轴承的公差等级分为哪几级？9．滚动轴承内圈与轴颈配合在装配图上如何标注？10．试述滚动轴承相配件设计时形位公差有哪些要求？11．滚动轴承所受的当量动负荷的大小与配合的松紧有什么关系？12．深沟球轴承公差等级共分为几级，经常使用哪几级？13．滚动轴承外圈与外壳孔的配合应采用配合制为什么？内圈与轴颈的配合应采用配合制为什么？第六章螺纹公差1．影响螺纹互换性的偏差或误差有哪些？2．图样中螺纹标注为M20×2—5g6g—S, M20×2表示为什么？5g表示为什么？6g表示为什么？S表示为什么？3．内螺纹的尺寸偏差相当于孔、轴配合中谁的尺寸偏差？采用正偏差还是负偏差？螺纹公差设计的要求是什么？4．外螺纹的尺寸偏差相当于孔、轴配合中谁的尺寸偏差？采用正偏差还是负偏差？螺纹公差设计的要求是什么？5．一螺纹的标注为M10―4H5H，其中5H表示的是什么？6．一螺纹的标注为M12―7g6g，其中6g表示的是什么？7．判断螺纹加工的整体精度所用的中径表示的是什么？8．加工以后的螺纹其检测尺寸误差的中径表示的是什么？9．GB197规定对普通螺纹的旋合长度分为几组？如何表示？第七章圆柱齿轮公差1．齿轮精度分几级？哪几级？2．齿厚有几种评价方法？3．评价齿轮精度的主要指标有哪些？4．齿轮的基本使用要求是什么？5．为什么要规定齿轮啮合时的最小侧隙？用什么指标评价侧隙？该最小侧隙的大小与齿轮的精度等级是否有关？6. 影响齿轮传递运动准确性的误差主要有哪些？用什么指标评价？7．影响齿轮传动平稳性的误差主要有哪些？用什么指标评价？8．影响齿轮载荷分布均匀性的误差主要有哪些？用什么指标评价？第八章键联结公差1．矩形花键的配合尺寸有几个？是什么？2．矩形内花键图样上的标注为6×28H7×34H10×7H11，则6表示为什么？28 H7表示为什么？34H10表示为什么？7H11表示为什么？3．矩形外花键图样上的标注为6×28f7×34a11×7d10，则6表示为什么？28f7表示为什么？34a11表示为什么？7d107表示为什么？4．试述矩形花键的形位公差要求有哪些？5．试说明装配图上标注8×5277f H ×581110a H ×101011d H 的含义？ 6. 矩形花键联结形位公差有何要求？ 花键副配合代号为８×３６77h H ×４０1110a H ×７109h H ，试述代号中H7，h7，a11和h10的含义？7．平键联结的作用是什么？采用什么配合制？8．平键联结的配合尺寸是什么？是不是设计尺寸？是不是标准值？9．矩形花键的尺寸配合是什么？采用什么配合制？分为几种？10.平键联结的键长是不是配合尺寸？11．GB1144规定矩形花键联结的定心方式为什么？12.平键与键槽配合采用什么基准制配合？13．为保证内、外矩形花键小径定心表面的配合性质，小径的形状公差与尺寸公差的关系应采用什么公差原则？。
公差与配合习题及参考答案第一章绪论1-1．什么叫互换性？为什么说互换性已成为现代机械制造业中一个普遍遵守原则？列举互换性应用实例。
（至少三个）。
答：（1）互换性是指机器零件（或部件）相互之间可以代换且能保证使用要求的一种特性。
（2）因为互换性对保证产品质量，提高生产率和增加经济效益具有重要意义，所以互换性已成为现代机械制造业中一个普遍遵守的原则。
（3）列举应用实例如下：a、自行车的螺钉掉了，买一个相同规格的螺钉装上后就能照常使用。
b、手机的显示屏坏了，买一个相同型号的显示屏装上后就能正常使用。
c、缝纫机的传动带失效了，买一个相同型号的传动带换上后就能照常使用。
d、灯泡坏了，买一个相同的灯泡换上即可。
1-2 按互换程度来分，互换性可分为哪两类？它们有何区别？各适用于什么场合？答：（1）按互换的程来分，互换性可以完全互换和不完全互换。
（2）其区别是：a、完全互换是一批零件或部件在装配时不需分组、挑选、调整和修配，装配后即能满足预定要求。
而不完全互换是零件加工好后，通过测量将零件按实际尺寸的大小分为若干组，仅同一组内零件有互换性，组与组之间不能互换。
b、当装配精度要求较高时，采用完全互换将使零件制造精度要求提高，加工困难，成本增高；而采用不完全互换，可适当降低零件的制造精度，使之便于加工，成本降低。
（3）适用场合：一般来说，使用要求与制造水平，经济效益没有矛盾时，可采用完全互换；反之，采用不完全互换。
1-3．什么叫公差、检测和标准化？它们与互换性有何关系？答：（1）公差是零件几何参数误差的允许范围。
（2）检测是兼有测量和检验两种特性的一个综合鉴别过程。
（3）标准化是反映制定、贯彻标准的全过程。
（4）公差与检测是实现互换性的手段和条件，标准化是实现互换性的前提。
1-4．按标准颁布的级别来分，我国的标准有哪几种？答：按标准颁布的级别来分，我国标准分为国家标准、行业标准、地方标准和企业标准。
1-5．什么叫优先数系和优先数？答：（1）优先数系是一种无量纲的分级数值，它是十进制等比数列，适用于各种量值的分级。
