移动TD-SCDMA室内分布系统性能验收规范

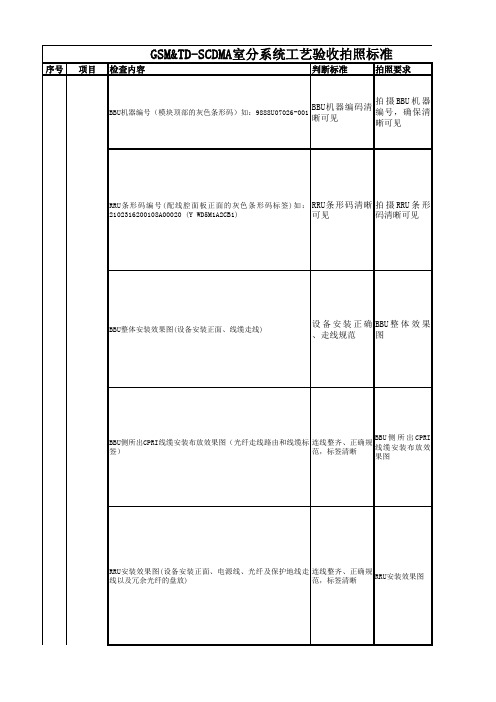

序号项目检查内容判断标准拍照要求BBU机器编号（模块顶部的灰色条形码）如：9888U07026-001BBU机器编码清晰可见拍摄BBU机器编号，确保清晰可见RRU条形码编号(配线腔面板正面的灰色条形码标签)如：2102316200108A00020 (Y WD5M1A2CB1)RRU条形码清晰可见拍摄RRU条形码清晰可见BBU整体安装效果图(设备安装正面、线缆走线)设备安装正确、走线规范BBU整体效果图BBU侧所出CPRI线缆安装布放效果图（光纤走线路由和线缆标签）连线整齐、正确规范，标签清晰BBU侧所出CPRI线缆安装布放效果图RRU安装效果图(设备安装正面、电源线、光纤及保护地线走线以及冗余光纤的盘放)连线整齐、正确规范，标签清晰RRU安装效果图GSM&TD-SCDMA室分系统工艺验收拍照标准布式基站位于室分系统近打开RRU配线腔，拍内部安装效果图（光纤、电源线）连线整齐、正确规范，标签清晰打开RRU配线腔，拍内部安装效果图RRU配线腔紧固安装后的效果图（配线腔出线孔的走线路由）连线整齐、正确规范，标签清晰RRU配线腔紧固安装后的效果图RRU侧跳线安装效果图（线缆标签）RRU跳线整齐、连接规范、标签清晰RRU侧跳线安装效果图DCDU侧RRU电源线安装效果图连线整齐、正确规范，标签清晰DCDU侧RRU电源线安装效果图信源（分布式基站位于室分系统近端）1室外RRU电源线和光纤布放固定效果图R跳线整齐、连接规范、标签清晰、走线牢固室外RRU电源线和光纤布放固定效果图2电源1、设备电源安装要求应满足YD/T5040-2005《通信电源设备安装设计技术规范》和具体工程设计要求要求；2、检查连线是否正确整齐、美观；3、检查标签是否规范；1、接线正确美观，接头牢固；2、标签清晰；3、电源箱进出口线连接正确有序；打开配电箱拍摄；可见进线出线、标签等3环境1、器件及材料安装环境应保持干燥、少尘、通风，施工区域的井道、楼板、墙壁严禁出现渗水、滴漏、结露现象；2、整体环境、设备整齐美观；1、环境干燥、清洁；2、标签清晰；拍摄整体安装环境；可见BBU\RRU\直放站等4接地保护1、检查电源接地、保护接地等是否安装要求实施电源接地、保护接地符合规范室分系统和建筑物保护地连接处5设备防雷1、设备防雷接地设施应满足YD5098-2005《通信局（站）防雷与接地工程设计规范》和具体工程设计要求要求；2、防雷箱标签是否清晰1、防雷箱连线正确规范；2、标签清晰；打开防雷箱进行拍摄整体情况，可见连线和标签6一级合路拍摄1、检查是否存在简单合路、合路连线是否正确美观；2、检查标签是否规范清晰；1、接线正确、规范美观；2、标签清晰；1、合路拍摄，可见进出线及标签7信源进口1、检查信号源进口布线是否整齐规范，连线是否正确；2、检查标签是否规范清晰；连线整齐、正确规范信源进口特写8信源出口1、检查信号源出口布线是否整齐规范，连线是否正确；2、检查标签是否规范清晰；连线整齐、正确规范信源出口特写9天线布放距离1、天线部分距离是否符合设计规范、是否距离过大或过小实际安装天线分布与设计误差不大于2米1、楼层天线可视范围整体拍摄；2、天线隐蔽工程需在隐蔽工程完成且未封顶前拍摄10天线安装1、天线的安装位置、设备型号必须符合工程设计要求。

中国移动TD-SCDMA室内分布系统测试验收规范Q/XSD04.05-2014编制：工程部审核：批准：2014年10月5日目录第一章总则 (3)第二章测试前期准备 (4)2.1 仪器设备 (4)2.2 测试准备 (4)2.3 log文件命名规范 (5)2.4室内覆盖指标图例 (5)第三章现场测试方法 (6)3.1 DT测试方法： (6)3.2外泄测试方法 (6)3.3室内外切换测试方法 (6)3.4定点测试方法 (6)第四章测试流程 (7)4.1测试流程图 (7)4.2流程说明 (8)4.2.1开站测试阶段 (8)4.2.2 优化测试阶段 (8)第五章测试项目及指标 (8)1无线网络覆盖测试 (8)2 CS域指标测试 (9)3 PS域指标测试 (11)4外泄指标测试 (12)5 HSDPA指标测试 (13)6 室内外切换指标测试 (13)7 电梯切换指标测试 (14)第六章测试评估指标要求 (14)6.1测试评估指标 (14)第一章总则1.1为落实TD室内分布系统工程建设工作开展，保证TD室内分布系统的网络质量，规范验收工作，特制定《中国移动TD-SCDMA室内分布系统测试验收规范》；1.2本规范用于指导并规范TD室内分布系统改造工程质量验收、单站优化测试、业务质量测试的方法、流程和标准；第二章测试前期准备2.1 仪器设备2.2 测试准备2.2.1基础资料a)系统设计方案（含最终的系统图、平面图AUTOCAD图纸、器件清单）、机房设计图纸；b)站点基础信息表（站点名称、位置、室内分区、室外邻区，频点扰码信息等）；c)基站OMC-R有关数据统计表；d)将平面图变更为路测图，导入电脑。

2.2.2仪器设备a)检查所有测试设备，保证其能正常工作；b)检查测试所需的各类附件（测试线、负载、功分器、耦合器等）；c)所有仪器仪表携带足够的电池（正常工作8小时以上）。

2.3 log文件命名规范测试log文件名称应包含站名、楼层、业务、时间。

LTE室分验收测试规范LTE室分验收测试为适应LTE室内分布系统工程验收的需要，加强工程的验收管理，保证工程质量，特制定《室内分布系统验收测试规范》。

本测试标准为根据集团公司《室内分布系统验收测试规范》结合省内实际情况制定的验收测试规范。

本办法根据LTE室分在实际验收过程中需要重点关注的以下5项重要测试工作进行了具体的测试方法的制定。

测试项目测试目的提交报告TD-LTE天线点下接收功率测试评估室分系统完好性LTE室分信号测试记录表TD-LTE 室分信号覆盖测试评估室分覆盖效果CQT测试报告TD-LTE高速数据业务测试评估室分系统数据业务性能TD-LTE室内信号外泄测试评估室分对宏站的影响TD-LTE双通道功率平衡性测试(双路室分测试项目) 评估室分工程质量和业务性能一、TD-LTE室分天线点下接收功率测试测试项目天线点下一米处接收功率测试测试目的统计TD-LTE/TD-SCDMA/GSM共用室内分布系统时三制式天线点下公共信道发射功率差异情况，以保证TD-LTE和TD-SCDMA能够达到覆盖效果，并且核对LTE室分改造对原系统的影响选点要求按照设计图纸进行抽查测试，测试的点位原则上不少于总点位的30%。

采取每三层选取一层进行测试，且对照图纸将每个RRU的天线点位均需测到；数据业务多发区天线点位为必测场景（包括但不限于：楼宇的大堂、商务中心、会议室、咖啡厅、休息区、教室、学生宿舍等）准备条件1.验收测试区内所有小区及室外临近小区正常工作2.室内路测系统1套（可选）、TD-LTE测试终端1部、TD-SCDMA测试终端1部、GSM测试终端1部测试步骤1.根据室内环境，选择测试点位。

2.将TD-LTE、TD-SCDMA和GSM测试终端（或带有工程模式的商用终端）置于天线点下（视距1米内，天线正下方65度张角内）1分钟，（使用路测软件）记录RSRP 、PCCPCH RSCP 和GSM RXLEV 。

3. 分别记录RSRP 、PCCPCH RSCP 和GSM RXLEV 在两分钟以上时间内的均值。

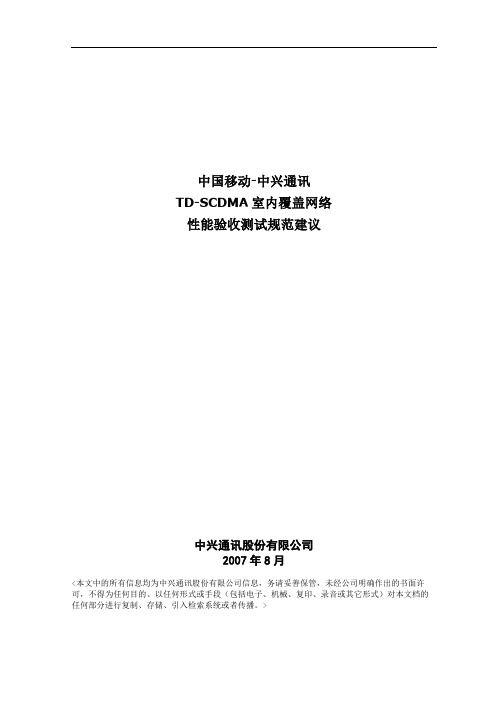

中国移动-中兴通讯TD-SCDMA室内覆盖网络性能验收测试规范建议中兴通讯股份有限公司2007年8月<本文中的所有信息均为中兴通讯股份有限公司信息，务请妥善保管，未经公司明确作出的书面许可，不得为任何目的、以任何形式或手段（包括电子、机械、复印、录音或其它形式）对本文档的任何部分进行复制、存储、引入检索系统或者传播。

>目录1概述 ................................................................................................................ 错误！未定义书签。

2测试说明.......................................................................................................... 错误！未定义书签。

2.1测试目的............................................................................................... 错误！未定义书签。

2.2测试项目............................................................................................... 错误！未定义书签。

2.3测试人员及时间..................................................................................... 错误！未定义书签。

2.4测试工具............................................................................................... 错误！未定义书签。

中国移动TD-LTE无线子系统工程验收规范中国移动通信企业标准QB-A-XXX-2011T D-L T E无线子系统工程验收规定A c c e p t a n c e S p e c i f i c a t i o n o n W i r e l e s sE n g i n e e r i n g A c c e p t a n c e f o r T D-L T E S y s t e m版本号：1.0.0x x x x-x-x x发布x x x x-x-x x实施中国移动通信集团公司发布前言本规定主要包括TD-LTE无线子系统工程设备验收、安装验收、工程参数验收、网络性能测试验收、工程试运行、工程终验的相关要求。

本规定旨在规范TD-LTE无线子系统工程的设备验收、安装验收、工程参数验收及网络性能的测试验收，重点给出验收要求和标准，为TD-LTE无线子系统工程建设制定基本参考规范。

本规定需与企业标准编号《企业标准名称》配套使用。

本规定附录为TD-LTE无线子系统工程验收参考文件列表。

本规定由中移xxxx号文件印发。

本规定由中国移动通信集团技术部提出，集团公司技术部归口。

本规定起草单位：中国移动通信集团江苏公司、中国移动通信集团设计院本规定主要起草人：江苏公司：董巍吴振海侯晓明李剑许准集团设计院：汤利民张新程赵旭淞胡恒杰徐德平史辛宁朱强王星白承灏程日涛刘群韩云波目录1.范围 (1)2.规范性引用文件 (1)3.术语、定义和缩略语 (4)4.验收总则 (8)5.TD-LTE无线子系统参考连接示意图 (10)6.施工安装工艺验收 (11)6.1 机房环境检查验收 (11)6.2 BBU安装验收 (13)6.2.1 落地安装方式验收 (13)6.2.2 挂墙安装方式验收 (14)6.2.3 19英寸标准机柜安装方式验收 (15)6.2.4 室外型设备安装验收 (16)6.3 RRU安装验收 (17)6.3.1 抱杆安装方式验收 (18)6.3.1.1 独立抱杆安装验收 (18)6.3.1.2 共抱杆安装验收 (20)6.3.2 挂墙安装方式验收 (20)6.3.3 增高架安装方式验收 (21)6.3.4 塔上安装方式验收 (22)6.4 线缆安装验收 (23)6.4.1 线缆安装总体验收要求 (23)6.4.2 BBU与RRU连接光缆安装验收 (25)6.4.3 电源线安装验收 (26)6.4.4 接地线缆安装验收 (27)6.4.5 传输线安装验收 (28)6.4.6 馈线安装验收 (29)6.5 天线安装验收 (31)6.5.1 基站天线安装验收 (31)6.5.2 GPS天线安装验收 (32)6.6 防雷箱/电源箱（盒）安装验收 (34)6.6.1 直流室内防雷箱（盒）安装验收.. 346.6.2 直流室外防雷箱（盒）安装验收.. 356.6.3 室外交流电源箱（盒）安装验收.. 367.工程初验 (36)7.1 初验测试总体要求 (36)7.2 设备验收 (37)7.2.1 TD-LTE基站检查验收 (37)7.2.2 TD-LTE基站设备硬件验收测试 (42)7.2.2.1 电源测试 (42)7.2.2.2 硬件功能测试 (42)7.2.2.3 倒换和再启动测试 (43)7.2.2.4 传输中断测试 (44)7.3 性能测试验收 (44)7.3.1 相关概念及约定 (44)7.3.1.1 测试区域与路线选择 (44)7.3.1.2 测试网络基本配置 (45)7.3.1.3 测试设备需求 (45)7.3.1.4 终端要求 (46)7.3.1.5 信道条件定义 (47)7.3.1.6 覆盖测试中判断小区边界的原则 (48)7.3.1.7 终端移动速度 (49)7.3.1.8 测试其他约定 (49)7.3.2 单小区性能测试项目 (50)7.3.2.1 单用户多点吞吐量和小区平均吞吐量测试 (50)7.3.2.2 单用户峰值吞吐量测试 (51)7.3.2.3 单用户Ping包时延测试 (51)7.3.2.4 控制面时延测试 (52)7.3.3 全网覆盖测试 (52)7.3.4 网络质量测试项目 (53)7.3.4.1 连接建立成功率与连接建立时延测试 (53)7.3.4.2 寻呼成功率测试 (55)7.3.4.3 掉线率测试 (56)7.3.4.4 切换成功率测试 (57)7.3.4.5 切换时延测试 (57)7.3.4.6 用户平均吞吐量测试 (58)7.3.5 SON功能测试项目 (59)7.3.5.1 PCI自配置测试 (59)7.3.5.2 PCI自优化流程与控制测试 (60)7.3.5.3 PCI冲突检测和解决测试 (60)7.3.5.4 PCI混淆检测和解决测试 (61)7.3.5.5 自由模式ANR功能测试 (62)8.工程试运行 (63)8.1 试运行要求 (63)8.2 试运行观察项目及指标标准 (63)8.2.1 单小区性能指标要求 (64)8.2.2 网络覆盖指标要求 (64)8.2.3 网络质量指标要求 (64)8.2.4 SON功能指标要求 (65)9.工程终验 (66)9.1 工程竣工验收技术文件 (66)9.2 验收要求和内容 (67)10.编制历史6711.附录（工程验收文件参考列表）。

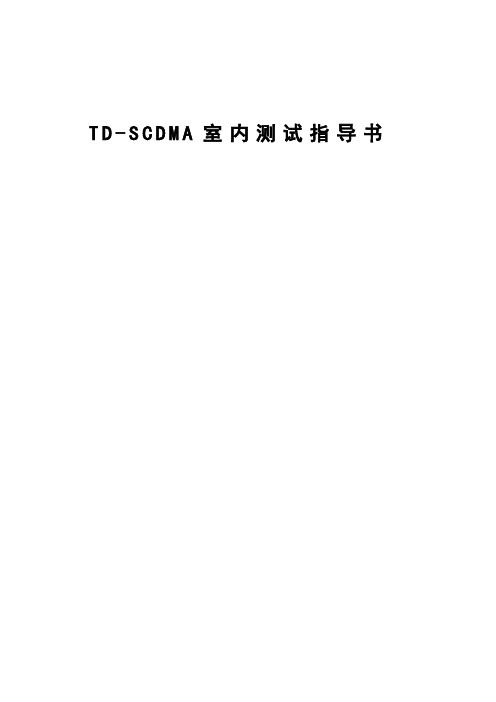

T D-S C D M A室内测试指导书1室内测试目的：验证室内小区的覆盖和业务功能的正常性。

按照TD一、二期各地局方的要求我们设备厂家只负责业务功能的测试（即下表中蓝色字体部分），无线网络的覆盖及外泄测试由室分厂家（三期可能采取设计院+工程队）完成。

※室分的分工界面：※※设备厂家部分：主设备的正常输出；各项业务功能的的正常；室内小区之间及室内外小区之间的正常切换；※室分厂家部分：覆盖测试达标；外泄测试达标；2验收测试指标要求室内信号的外泄电平：在室外10米处应满足PCCPCH RSCP≤－95dBm或室内分布外泄的PCCPCH RSCP比室外宏站最强PCCPCH RSCP低10dB。

注：以上为深圳二期的指标要求，三期以地市要求为准。

3验收测试方法和用例3.1覆盖指标测试3.2外泄测试3.3CS域无线网络指标3.3.1CS域无线接通率测试3.3.2AMR12.2K呼叫测试3.3.3CS64K呼叫测试3.3.4短信业务指标测试3.4PS域无线网络指标3.4.1WAP业务指标测试3.4.2FTP业务指标测试注：上表FTP业务测试是第三方采用的测试方式，由于部分软件起始阶段速率爬升比较慢所以我们测试一般是下载一个相对较大的文件待速率稳定后开始计时2分钟，统计平均速率。

3.5HSDPA下载速率测试3.6切换成功率测试要输出给局方的测试报告如下：H:\项目文档\01-深圳-室内分布 10月4常见问题小结1）有小区信号，但测试手机显示未知运营商。

该问题一般是后台的小区参数配置未完善，例如服务区码SAC（主要表现为PS正常，CS做不了）等，通知后台基站数据配置人员检查参数。

2）后台报基站已开通，但收不到小区的信号。

可能为以下几种原因：后台数据配置问题；RRU问题（后台数据配置正常，基站及传输无告警，可能是RRU隐性故障导致没有输出信号，可以通过在RRU输出口接小天线，确认RRU数否有输出，RRU故障导致无输出出现的几率极低）；室分系统问题，可反馈给室分厂家处理。

室内分布系统验收规范与考核细则一、硬件部分（基站中心）室内分布系统硬件部分的验收主要包括：设备性能、施工工艺、系统驻波、隐蔽工程。

1、设备性能：指包括主设备、直放站、干放在内的有源设备的接电、接地及其施工工艺，设备规格、数量、位置是否严格按照图纸规划，并确保无强电、强磁干扰。

2、走线工艺：指天线、功分器、耦合器、天馈线等无源器件的施工工艺是否规范，包括用扎带、线码、专用支架等对各无源器件进行固定；天馈线的弯曲度要符合相关标准，对裸露的馈线按设计和现场环境的要求，穿波纹管、PVC管或者金属管；并且每个无源器件都应贴上标签。

3、系统驻波：指对系统中所有有源器件做驻波比测试，并抽查10%的电缆起始端（无源器件输出、输入端），测试值不大于1.4。

4、隐蔽工程：指对于设于夹层各种吸顶天线进行定量抽查。

（每5层楼抽查1到2面天线，以此类推）对于电梯井道内的八木、对数周期天线进行抽查。

（即根据图纸所示，在天线口进行CQT接收电平的测试）对于设计中使用的各种馈线进行目测，长度偏差不得超过10%。

5、竣工文件：指验收前提供的各种竣工资料包括完工报告、施工设计图纸等。

不提供竣工文件或资料不齐全不予验收，竣工文件准确率要求95%以上。

二、软件部分（网优中心）室内分布系统软件部分的验收主要包括：CQT测试、DT测试。

三、考核细则对于室内分布系统验收中出现的各种不规范工程细节，将根据实际情况进行考核打分扣相应工程款，每站点总分100分（每分扣200元）。

第一次验收低于50分为不合格，除扣相应工程款外，该施工单位将被停工整顿三个月，高于50分的站点经限期整改后第二次验收不合格的将取消该施工单位本年度所有室内分布系统工程施工。

对于有监理公司参加的单项工程，监理单位将被加倍扣分（每分扣10元，但总扣款不超出该单站监理费）。

对于有源设备电源接地考核的是相应的电源施工单位（每分扣100元），由于有些站点的有源器件电源接地不是由本单位施工，所以考核的是相应的电源施工单位，鉴于室内分布施工单位需对各自施工的工程负责，如电源接地不合格虽然考核的是相应的电源施工单位，但扣分项是纳入本工程总分考核。

中国移动江苏公司3G（TD-SCDMA）室内分布系统性能验收测试规范中国移动通信集团江苏有限公司网络部目录1 前言 (1)2TD室内分布测试办法和要求 (1)2.1DT测试要求 (1)2.2定点测试要求 (2)2.3外泄测试要求 (2)2.4室内外切换测试要求 (3)3TD-SCDMA室内分布系统性能验收项目及指标要求 (3)4验收测试方法及用例 (6)4.1覆盖测试 (6)4.1.1PCCPCH及AMR12.2K业务信道覆盖测试 (6)4.1.2PCCPCH信道外泄强度测试 (9)4.2业务性能测试 (11)4.2.1CS64K业务测试 (11)4.2.2HSDPA业务指标测试 (13)4.3切换测试 (15)4.3.1室内外切换 AMR12.2K (15)4.3.2室内小区间切换AMR12.2K (17)1前言为了规范中国移动集团江苏公司内TD-SCDMA室内分布系统各项性能验收指标，建设优质TD-SCDMA室内覆盖网络，特制定本验收规范。

请各地市严格按照本规范要求的指标对TD三期工程建设的室内分布系统站点进行测试验收。

本验收规范由中国移动集团江苏公司网络部负责解释。

2TD室内分布测试办法和要求2.1 DT测试要求1）用路测设备连接测试手机进行室内DT测试，且测试软件中加载站点平层结构图，按照结构图手工打点完成边缘区域覆盖测试；2）大楼的非标准层（专用楼层，一楼大厅，会议楼层）、地下层为必测层；标准层至少选择两层分别测试。

3）每个测试层测试走廊、电梯厅、公共区域以及东、南、西、北四个方向房间的窗口边缘区域（距离窗口一米处）；4）每个RRU覆盖范围内至少抽测一层；5）每部电梯均需要测试，从电梯覆盖的最高层至最底层，或从最底层至最高层。

由进入电梯前开始记录，出电梯进入电梯厅后停止记录。

2.2定点测试要求1）每个RRU下至少选择一个验收测试区。

2）在每个验收测试区内至少选择一个典型的测试点：近点（PCCPCH RSCP>-65dBm）、中点（PCCPCH RSCP>-75dBm）、远点（PCCPCH RSCP>-85dBm），在每个点进行测试。
