《装饰工程造价计量与计价》课件

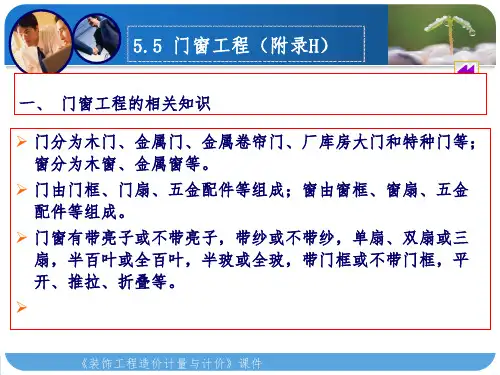

5.5 门窗工程（附录H）
H.7金属窗（010807）
➢清单项目设置及工程量计算规则
金属纱窗 010807004 金属橱窗（塑钢、断桥）010807006 金属飘窗（塑钢、断桥）010807007 ✓工程量计算规则：按照设计图示数量以樘为单位计算或以设计图示框外围 展开面积计算。
《装饰工程造价计量与计价》课件
5.5 门窗工程（附录H）
➢项目特征描述举例 项目名称：钢质花饰大门 清单项目编码：010804001001 项目特征： 1.门代号及洞口尺寸：JM2127 2.框外围尺寸：2070*2670 3.门框、扇材质：铸铁
《装饰工程造价计量与计价》课件
5.5 门窗工程（附录H）
《装饰工程造价计量与计价》课件
5.5 门窗工程（附录H）
➢项目特征描述举例 项目名称：金属防盗窗 清单项目编码：010807001001 项目特征： 1.窗代号及洞口尺寸：FDC1515 2.框扇材质：铝合金1.2mm 3.玻璃品种、厚度：3mm平板玻璃 4.五金：拉手、风撑
《装饰工程造价计量与计价》课件
防护铁丝门
钢质花饰大门
金属格栅门
变电室门 《装饰工程造价计量与计价》课件
防射线门
5.5 门窗工程（附录H）
➢注意事项 ✓以樘计量的项目特征描述必须描述洞口尺寸；以平方米计量 的项目特征描述可以不描述洞口尺寸； ✓特种门应区分：冷藏门、保温门、变电室门、隔音门、放射 线门、金库门等；要分别编码列项 ✓无设计图示洞口尺寸按照门框、扇外围以面积计算
✓以平方米计量无设计图示洞口尺寸的，按照门框扇外围以面积计
算。
《装饰工程造价计量与计价》课件
5.5 门窗工程（附录H）

门窗培训课程ppt课件

门窗培训课程ppt课件
15
门窗现场安装施工技术标准 • 6 、就位和临时固定：根据已放好的安装位置线安装，并将其吊正找直，无问题
后方可用木楔临时固定。 • 7 、与墙体固定：铝合金窗与墙体固定有3种方法： A、沿窗框外墙用电锤打ф6
孔（深60mm），并用型ф6钢筋（40mm×60mm）粘107胶水泥浆，打入孔中， 待水泥浆终凝后，再将铁脚与预埋钢筋焊牢； B、连接铁件与预埋钢板或剔出的 结构箍筋焊牢；C、混凝土墙体可用射钉枪将铁脚与墙体固定。不论采用哪种方 法固定，铁脚至窗角的距离不应大于180mm，铁脚间距应小于600mm。 • 8 、处理窗框与墙体缝隙：铝合金门窗固定好后，应及时用发泡剂、矿棉或玻璃 棉毡处理门窗框与墙体缝隙。外表面留5～8mm深槽口填嵌嵌缝膏，严禁用水泥 砂浆填塞，待铝合金窗和窗台板安装后，将窗框四周的缝隙同时填嵌，填嵌时用 力不应过大，防止窗框受力后变形。
13
门窗现场安装施工技术标准 • 一、施工条件： • 1 、按图示尺寸弹好窗中线，并弹好+50cm水平线，校正门窗洞口位置尺寸及标
高是否符合设计图纸要求，如有问题应提前剔凿处理。 • 2 、检查铝合金门窗两侧连接铁脚位置与墙体预留孔洞位置是否吻合，若有问题
应提前处理，并将预留孔洞内的杂物清理干净。 • 3 、铝合金门窗的拆包检查，将窗框周围的包扎布拆去，按图纸要求核对型号，
10
门窗核算原理
喷涂铝合金窗外开窗（一）
产品名称 断桥电泳铝合金电泳 中空玻璃（5+9+5）
五金配件 胶条（A级）
加工费 安装费及现场管理费
运费
品牌 亚洲铝业 洛阳玻璃 香港坚朗
窗友
单位 kg/㎡ 元/㎡ 元/㎡ 元/kg 元/㎡ 元/㎡ 元/㎡
小计 税金6.23%

门窗工程培训课件课件(ppt33张)

门窗工程培训课件课件(ppt33张)
• 工具、机具：吊线锤、灰线包、水平尺、挂线板、手锤、 扁铲、钢卷尺、螺丝刀、冲击电钻和射钉枪等。另外，需 要脚手架安装时，保留或提前搭设脚手架
施工工艺
塑钢门窗安装工艺为：立门窗框→门窗框 校正→门窗框与墙体固定→嵌缝密封→安装 门窗扇→安装玻璃→镶配五金→清洗保护
塑料门窗工程施工
塑钢门窗安装工艺为：立门窗框→门窗框校正→门窗框与墙体固定→嵌缝密封 →安装门窗扇→安装玻璃→镶配五金→清洗保护
固定窗框
安玻璃
立窗框
嵌缝
安压条
• （1）找平放线
• 为保证门窗安装位置准确，外观整齐，首 先要找平放线。先通长拉水平线，用墨线 弹在侧壁上；再在顶层洞口找中，吊线锤 弹窗中线。单个门窗可现场用线锤吊直。
• （2）安装连接件 • 把连接件（即铁脚）与框成45°放人框内背
面燕尾槽口，然后沿顺时针方向把连接件 扳成直角，旋进一只自攻螺钉固定。
•
9.依据我国在现实生活中对创新一词 的理解 和使用 ，创新 就是创 新主体 产出比 自己以 前所具 有的东 西好的 东西的 活动。 其中“ 比自己 以前所 具有的 东西好 ” 有三重含义：一是指与自己以前所具有 的东西 不同；
实木门 实木门是用较厚的条形木板拼接成门扇的门。一般分为实木拼
板门、实木镶板门、实木框架玻璃门和实木雕刻门。
机具准备
气钉枪 木工雕刻机
电动线锯 木工刨床
施工准备
木料加工工艺流程
• 配料—截料—刨料—画线、打眼—拉肩、开 榫，裁口—整理线条—堆放—拼装
木门窗的安装施工
工艺流程：弹线找规矩→检查门窗框安装位置→掩扇、门框组装样板→门框安装→门扇安装
•
4.理论联系实际还有一个含义，就是 在学习 和研究 管理学 时，要辑思维方法， 是各门 科学的 公用研 究方法 ，也是 学习和 研究管 理学的 基本方 法。

门窗工程施工-ppt素材课件.ppt

门窗工程施工-ppt素材课件.ppt

图9-2 木门扇的构造
图9-1 木门的构造
认识到了贫困户贫困的根本原因，才 能开始 对症下 药，然 后药到 病除。 近年来 国家对 扶贫工 作高度 重视， 已经展 开了“ 精准扶 贫”项 目
v 木窗主要由窗框和窗扇组成
窗框与门框的连 接方式相似。窗扇的 连接构造与木门略同， 榫眼开在窗扇边梃上， 在上、下冒头和中间 窗棂的两端做榫头。
v 胶结剂 潮湿地区，高级木门窗应采用耐水的酚醛树脂胶，普通 木门窗采用半耐水的脲醛树脂胶。
认识到了贫困户贫困的根本原因，才 能开始 对症下 药，然 后药到 病除。 近年来 国家对 扶贫工 作高度 重视， 已经展 开了“ 精准扶 贫”项 目
9.2.2 装饰木门窗的制作
配料
裁料 断肩
刨料 开榫
组装
加楔
配料尺寸
v 配料必须加大尺寸，即各种部件的毛料尺寸要比其净料 尺寸大一些。
v 门窗料如果两面刨光，其毛料的断面尺寸要比净料加大 4mm～5mm，如果是单面刨光，要加大2mm～3mm。
v 门窗框的冒头有走头（加长端），门框的上冒头和窗框 的上、下冒头两端各需加长120mm ，无走头时，冒头 两端各加长20mm。
划线 裁口
凿眼 倒棱
净面
油漆
安装玻璃
认识到了贫困户贫困的根本原因，才 能开始 对症下 药，然 后药到 病除。 近年来 国家对 扶贫工 作高度 重视， 已经展 开了“ 精准扶 贫”项 目
配料基本要求
v 配料前先熟悉图纸，了解门窗构造、尺寸、制作数 量和质量要求。计算出各部分的尺寸和数量，列出 配料单，按配料单进行配料。
认识到了贫困户贫困的根本原因，才 能开始 对症下 药，然 后药到 病除。 近年来 国家对 扶贫工 作高度 重视， 已经展 开了“ 精准扶 贫”项 目

《门窗工程定额新》课件

《门窗工程定额新》课件
《门窗工程定额 新》ppt课件
目录
• 门窗工程定额概述 • 新门窗工程定额的内容与特点 • 新门窗工程定额的编制方法 • 新门窗工程定额的应用与实施 • 新门窗工程定额的案例分析
01
CATALOGUE
门窗工程定额概述
门窗工程定额的定义
门窗工程定额是指在门窗工程中，根据不同的材料、工艺、 规格和质量要求，对门窗制作和安装所需的人工、材料、机 械和费用等所规定的标准额度。
公共建筑
适用于学校、医院、办公楼、 商场等公共建筑门窗工程。
工业建筑
适用于工厂、仓库等工业建筑 门窗工程。
特殊建筑
适用于特殊要求的建筑门窗工 程，如博物馆、展览馆等。
新门窗工程定额的实施步骤
了解新门窗工程定额
熟悉新门窗工程定额的内容、规定和要求 ，了解与旧定额的区别。
实施与应用
将新门窗工程定额应用于实际工程中，并 进行监督和检查。
门窗工程定额还能够为政府和行业协会提供数据支持，为政策制定和行业管理提供 科学依据。
门窗工程定额的历史与发展
门窗工程定额的发展历程可以追溯到新中国成立初期，当时国家开始制 定和推行建筑工程定额制度。
随着经济的发展和技术的进步，门窗工程定额也不断地进行修订和完善 ，以适应市场的需求和行业的发展。
目前，我国已经建立起比较完善的门窗工程定额体系，涵盖了各种类型 的门窗制作和安装，为行业的规范化和专业化发展提供了有力保障。
03
CATALOGUE
新门窗工程定额的编制方法
编制原则与依据
原则
科学、合理、可操作性强、符合 实际需求
依据
国家相关法律法规、行业标准、 市场行情、企业实际情况等
编制步骤与方法
分析整理

门窗构造PPT课件

门窗构造PPT课件
• 4）折叠门。开启后门扇可折叠到洞口的一侧或两侧。其五金件制作复杂，安装 要求较高。
• 5）转门。一般是两到四扇门连成风车形，在两个固定弧形门套内转动。加工制 作复杂，造价高。转门疏散人流能力较弱，所以必须同时在转门两旁设平开门作 人流疏散之用。
门窗构造
门窗构造
门窗构造
门窗构造
门窗构造
门窗构造
了避免雨水进入室内，上悬窗必须向外开启；中悬窗上半部向内开、下半部向外 开，此种窗有利于通风，开启方便，多用于高窗和门亮子；下悬窗一般内开，不 防雨，不能用于外窗。 • (3)立转窗。窗扇可以绕竖向轴转动，竖轴可设在窗扇中心，也可以略偏于窗扇 一侧，通风效果较好。 • (4)推拉窗。窗扇沿着导轨槽可以左右推拉，也可以上下推拉，这种窗不占用空 间，但通风面积小，目前铝合金窗和塑钢窗均采用这种开启方式。 • (5)固定窗。固定窗不需窗扇，玻璃直接镶嵌于窗框上，不能开启，不能通风， 通常用于外门的亮子和楼梯间等处，供采光、观察和围护所用。
门和窗都是建筑的围护构件，具有一定的保温、隔声、防雨、防尘、 防风沙等能力。门的主要功能是交通出入、分隔和联系室内外或室内空 间，并兼有采光和通风的作用。窗的主要功能是采光和通风，并起到空 间视觉联系的作用。此外，门和窗有一定的装饰作用，其形状、尺寸、 排列组合以及材料对建筑物的立面效果影响很大。
门窗构造
(3)铝合金窗。由铝合金型材用拼接件装配而成，其成本较高，但具有轻质高 强，美观耐久，耐腐蚀，刚度大，变形小，开启方便等优点，目前应用较多。
(4)塑钢窗。由塑钢型材装配而成的，其成本较高，但密闭性好，保温、隔热、 隔声，表面光洁，便于开启。该窗与铝合金窗同样是目前应用较多的窗。
(5)玻璃钢窗。由玻璃钢型材装配而成，具有耐腐蚀性强，重量轻等优点，但 是表面粗糙度较大，通常用于化工类工业建筑。

门窗工程量计算讲义(图文并茂)28页

门窗工程量计算讲义(图文并茂)28页

• 7－10′纱窗亮制作安装
• 工程量：0.36×28.24 = 10.17（㎡）= 0.102（100㎡）
• 基 价：8388.33 ＋21.00×55.580×0.16 = 8575.08（元/100㎡）
• 综合基价：0.102×8575.08 = 874.66（元）
• 综合基价合计：4772.20 ＋ 1193.20 ＋ 874.66 = 6840.06（元）
×（2.020－0.51）= 476.44（元/100㎡） • 综合基价：2.967×476.44 = 1413.60（元） • 8－29 冷底子油第二遍 • 工程量：24.24×12.24 = 2.967（100㎡） • 基 价：136.93（元/100㎡） • 综合基价：2.967×136.93 = 406.27（元）
• 综合基价：0.90×6498.11 = 5848.30（元）
• 7－33 单扇无亮门制安 • 工程量：0.7×2.0×50 = 0.70（100㎡） • 基 价： 5686.84（元/100㎡） • 综合基价：0.70×5686.84 = 3980.79（元） • 7－35 单扇有亮门制安 • 工程量：0.8×2.4×200 = 3.84（100㎡） • 基 价： 7014.88（元/100㎡） • 综合基价：3.84×7014.88 = 26937.14（元）
• 31、某工程有单扇无亮带纱镶板门共50樘， 门洞口尺寸为0.9×2.0m，门框断面净尺寸 为5.5×12㎝，还有单扇有亮无玻胶合板门 共200樘，洞口尺寸为0.8×2.4m，单扇无 亮无玻胶合板门共50樘，洞口尺寸为 0.7×2.0m，运距3km，试计算综合基价。 （未指出的断面同定额）
• 解：7－33′单扇无亮门制安

《门窗培训资料》课件

《门窗培训资料》课件

门窗的组装工艺
01
02
03
确定组装方式
根据门窗的类型和设计要 求，确定合适的组装方式 ，如焊接、螺丝固定等。
组装精度控制
确保门窗各部件组装精度 ，保证门窗的密封性和稳 定性。
连接强度测试
对组装好的门窗进行强度 测试，确保其能够承受正 常使用时的外力作用。
门窗的表面处理工艺
01
02
03
04
清洗
去除门窗表面的污垢和杂质， 为后续表面处理做准备。
门窗的保养与维护
维护建议
避免使用尖锐物品刮擦门窗表面，以免造成损坏 。
在使用过程中应避免过度开启或关闭门窗，以免 损坏五金配件。
门窗的保养与维护
在清洁门窗时，应使用软布擦拭，避免使用含有化学物质的清洁剂。 在保养维护过程中，应遵循厂家提供的说明和指导。
门窗常见问题的解决方法
问题1
门窗漏风或漏雨
详细描述
门窗的材料选择对于门窗的性能和使用寿命具有重要影响。常见的门窗材料包括木材、塑料、铝合金 、玻璃钢等。木材轻便、自然，但易受潮变形；塑料耐腐蚀、不易变形，但强度较低；铝合金强度高 、耐腐蚀，但不隔热；玻璃钢则具有良好的透光性和隔热性。
门窗的性能与特点
总结词
门窗的性能主要包括保温性能、隔热性能、隔音性能和抗风压性能等。不同类型和材料 的门窗性能差异较大，需要根据实际需求进行选择。
门窗的制造工艺
门窗的加工流程
门窗材料准备
根据设计图纸和门窗规 格，准备相应的材料， 如木材、玻璃、五金配
件等。
切割和加工
将材料进行切割和加工 ，形成门窗的各个部件 ，如窗框、窗扇、玻璃
等。
组装
将加工好的门窗部件进 行组装，形成完整的门

第十一章门窗PPT课件

第十一章门窗PPT课件
第8页/共42页
（2）窗框在墙中的位置
第9页/共42页
（3）窗框的安装
立口------在施工时先立好窗框，后砌筑窗间墙。 塞口------在砌墙时预留出窗洞口，以后再安装窗框。预留洞 口应比窗框外缘尺寸多出20～30㎜，用长钉将窗框钉固在洞 口中的预埋木砖上，也可采用铁脚或膨胀螺栓固定。
第10页/共42页
一、遮阳板的设置 （一）遮阳板的基本形式
第32页/共42页
1.水平遮阳 在窗口上方设置一定宽度的水平方向遮阳板。能够遮挡高度角较大的从 窗口上方射下的阳光。一般适用于南向窗口。遮阳板可以是普通实心平 板，也可以是空格板。 2.垂直遮阳 在窗口两侧设置垂直方向遮阳板。能够遮挡高度角小的、从窗口侧边射 进来的阳光。主要适用于偏东、偏西的南或北向及其附近的窗口。垂直 遮阳板可垂直于墙角，也可与墙面形成一定的角度。 3.综合遮阳 综合遮阳是将水平遮阳和垂直遮阳组合应用的遮阳形式。能够遮挡从窗 口前上方及左右侧阳光的照射，遮挡效果较好。主要适用于南、西南、 东南及其附近的窗口。 4.挡板遮阳 在窗口前方一定距离设置于窗口平行方向垂直的挡板。能够遮挡高度角 较小的、正射窗口的阳光。主要适用于东、西向及其附近的窗口。
第4页/共42页
（二）门的尺寸 门的尺寸确定应考虑人的通行、设备搬运、通风、采光和建 筑造型等因素。
民用建筑常用平开门系列尺寸
第5页/共42页
三、门窗的构造要求 1.门窗的构造应满足使用功能和坚固耐用，具有足 够的强度、交通安全、采光通风和抵抗风雨侵蚀等 能力； 2.尺寸规格应统一，符合《建筑模数协调统一标准》 的要求，做到经济、美观； 3.在使用上应开启灵活、便于擦洗和维修方便。
第18页/共42页
第三节 铝合金门窗的构造

门窗ppt课件

门窗ppt课件
由于夹板门构造简单，可利用小料、短料，自重 轻，外形简洁，便于工业化生产，故在一般民用建 筑中广泛应用。
尺寸：平板门的骨架一般用厚度约30㎜、宽 30-60㎜的木料做边框，中间的肋条厚度约30 ㎜，宽10-25㎜的木条，可以是单向排列、双向 排列或密肋形式，间距一般为200-400㎜，安门 锁处需另加上锁木。
1）窗的形式：按窗扇的开启方式分：固定窗、 平开窗、悬窗、立转窗、推拉窗、百叶窗等。
(a)固定窗；(b)平开窗；(c)上悬窗；(d)中悬窗；(e)下悬窗； (f)立转窗；(g)垂直推拉窗；(h)水平推拉窗；(i)百叶窗
①固定窗：将玻璃直接镶嵌在窗框上，不设可活 动的窗扇。一般用于只要求有采光、眺望功能 的窗，如走道的采光窗和一般窗的固定部分。
门在房屋建筑中的作用主要是交通联系，并兼
采光和通风；窗的作用主要是采光、通风及眺望。
门窗在建筑立面构图中的影响也较大，它的尺度、
比例、形状、组合、透光材。
7.1门窗的形式与尺度
7.1.1 门的形式与尺度
1）门的形式：按门扇的开启方式分：平开门、弹簧 门、推拉门、折叠门、转门、卷帘门、升降门等
(a)外平；(b)立中；(c）内平；（d)内外平
7.2.3门扇 常用的木门门扇有镶板门（包括玻璃门、 纱门）、夹板门等
1）镶板门
是广泛使用的一种门，门扇由边挺、上冒头、 中冒头（可作数根）和下冒头组成骨架，内装门芯板 而构成。构造简单，加工制作方便，适于一般民用建 筑作内门和外门。
边梃：边梃与上、中冒头的断面尺寸相同，厚度为 40-45㎜，宽度为100-120㎜。为了减少门的变 形，一冒头的宽度一般加大至160-250㎜，并与边 梃采用双榫结合。
门一般由门框、门扇、五金零件及附件组成。 门框是门与墙体的连接部分，由上框、边框、 中横框和中竖框组成。 门扇一般由上、中、下冒头和边梃组成骨架， 中间固定门芯板。 五金零件包括铰链、插销、门锁、拉手等。 附件有贴脸板、筒子板等。

2024版铝合金门窗技术初级培训课件

2024版铝合金门窗技术初级培训课件

02
铝合金门窗材料
铝合金型材
01
02
03
铝合金型材分类
按照合金成分和加工工艺 不同，铝合金型材可分为 普通铝合金型材和断桥铝 合金型材等。
铝合金型材特点
具有质量轻、强度高、耐 腐蚀性好、易加工成型等 优点，广泛应用于建筑门 窗领域。
铝合金型材选用
根据门窗设计要求和使用 环境，选择适合的铝合金 型材，保证其承载能力和 使用寿命。
推动绿色生产和循环经济
积极推广绿色生产和循环经济理念，采用环保材料和清洁能源，降 低生产过程中的能耗和排放，实现可持续发展。
THANK YOU
01
检查门窗洞口尺寸及位 置是否符合设计要求；
02
03
04
清理门窗洞口内的杂物 和灰尘，确保干净、整 洁；
检查铝合金门窗的型号、 规格、数量及质量是否 符合要求；
准备好安装所需的工具、 材料和辅助设备。
安装步骤与方法
01
02
03
04
在门窗洞口上弹出水平线和垂 直线，确定门窗的安装位置；
用木楔或铁片固定门窗框，确 保门窗框的水平和垂直度；
速其老化过程。
专业维护
对于复杂故障或需要专业技能 的维护操作，建议联系专业维
修人员进行处理。
06
铝合金门窗行业前景展 望
行业发展趋势分析
个性化定制需求增长
随着消费者对于家居环境个性化要求的提高，铝合金门窗行业将更加注重产品的定制化服务， 满足不同消费者的个性化需求。
智能化、自动化技术应用
随着科技的不断进步，智能化、自动化技术将在铝合金门窗行业得到广泛应用，提高生产效 率和产品质量。
质量检验标准
外观质量
尺寸精度

门窗基础知识 ppt课件

门窗基础知识 ppt课件
回顾建筑门窗发展的历史， 按门窗的材质来区分大致可 分为四个时代。
PPT课件
5
一、木门窗时代。
我国古代均以木材为主要材 质
中华民族经典传承 制作工艺复杂 一般产品耐腐蚀性差
PPT课件
6
二、钢门窗时代
可分为六个时代
1911年以前少数门窗由英国、比利时引进 的。
1925年以前至建国，我国上海民族工业开 始小批量生产钢门窗。
PPT课件
17
塑钢门窗
塑钢门窗：使用工业改性PVC材料作为门窗框体和扇体的一种门窗 产品。由于PVC材料的强度和刚性都不能满足门窗作为建筑外维护 产品的需要，因此塑钢门窗都要在PVC材料的内部增加作为承重龙 骨的钢衬，塑钢由此得名。钢衬的添加方法有两种：一种是在塑料 型材的内腔穿入一定形状的钢衬，并用连接螺钉按照规定的间距穿 透两种材料壁实现互相之间的固定；另一种是钢塑共挤，塑料型材 和钢衬一同挤出，成型时就复合在一起。其中第一种塑钢门窗比较 常见。塑钢门窗角部一般采用焊接的方式连接，但由于角部的钢衬 并没有连接，所以塑钢的平开扇不宜做的过大过宽。
PPT课件
18
钢制门窗
主要有防盗门、车库门、特殊制作的厅堂入口门等。 构成门窗框体的主要材料是各种钢材，其一般的开 启和锁闭方式都是特殊规定的，比如卷帘式开启、 防盗门的周边多点锁定等等。
PPT课件
19
不锈钢门窗
以不锈钢板材为饰面的门窗，门主要材料是普通钢 材和不锈钢板材，饰面形式有拉丝板、磨砂板、钛 金板、玫瑰金、镜面板、自由纹、镀铜板等，主要 应用于商业建筑和其他建筑的主入口等部位，也有 不锈钢饰面的防盗门。
门窗本身在建筑物中的特殊地位，是人在建筑物 中依赖门窗接触外界环境，也是建筑物内、外联 系的主要途径；

门窗构造ppt课件

门窗构造ppt课件

(2)夹板门。夹板门一般是胶合成的木框格表面再胶贴或钉盖胶合板或其他人工
合成板材，骨架如图7-7所示，夹板门的内框一般边框用料35 mm×(50~70) mm，
内芯用料33 mm×(25~35) mm，中距100~300 mm。面板可整张或拼花粘贴。应
当注意在装门锁和铰链的部位，框料需加宽。为保持门扇外观效果及保护夹板层，
mm×(100~120） mm，中冒头、下冒头为了装锁和坚固的要求，宜用(45~50)
mm×150 mm，边框至少50~150 mm。另外，根据习惯，下冒头的宽度同踢脚高
度，一般为120~200 mm左右。
门芯板可用10~15 mm厚木板拼装成整块，镶入边框和冒头中，或用多层胶合板、
硬质纤维板及塑料板等代替。门芯板若换成玻璃，则称为玻璃门。
目前广泛采用的窗用型材，采用90°开榫对合，螺钉连接成形。玻璃根据面积 大小、隔声、保温、隔热等的要求，可以选择3~8 mm厚的普通平板玻璃、热反 射玻璃、钢化玻璃、夹层玻璃或中空玻璃等。玻璃安装时采用橡胶压条或硅硐 密封胶密封。窗框与窗扇的中梃和边梃相接处，设置塑料垫块或密封毛条，以 使窗扇受力均匀，开关灵活，其具体构造如图7-13所示。
•31
任务2 门的构造
图7-7 夹板门的构造
精选课件PPT
•32
任务2 门的构造
（三）门的五金
门的五金主要有把手、门锁、铰链、闭门器和定门器等，如图7-8所示。其中 ，铰链连接门窗扇与门窗框，供平开门和平开窗开启时转动使用。
图7-8 门窗五金实物
精选课件PPT
•33
任务2 门的构造
二、铝合金门的构造
•24
精选课件PPT
•25
精选课件PPT

铝合金门窗技术初级培训课件

铝合金门窗技术初级培训课件

对门窗的外观、尺寸、 玻璃装配质量、密封性 能等进行检验，确保产 品质量符合要求。
铝合金门窗的工艺特点与优势
01
质量轻
02
密封性好
03
耐腐蚀性强
04
美观度高
05
节能环保
铝合金门窗比其他材质的 门窗质量更轻，有利于减 轻建筑物的负荷。
采用先进的密封技术，使 得铝合金门窗的水密性和 气密性较好，可以有效降 低室内外的噪音和尘土进 入室内。
铝合金门窗生产工艺
铝合金门窗的原材料
1 2
铝合金型材
包括6063、6060、6463等，具有良好的挤压 成型性能和表面处理性能。
隔热材料
如聚氨酯发泡材料，用于增强门窗的隔热性能 。
3
五金件
如合页、滑撑、锁具等，用于实现门窗的开启 和关闭功能。
铝合金门窗的生产流程
型材切割
型材挤压
玻璃装配
密封处理
成品检验
损坏或脱落现象，及时维修或更换。
润滑保养
03
定期用润滑剂润滑铝合金门窗的五金件，保证开关灵活顺畅，
同时也要对滑轮、滑块等部位进行润滑。
铝合金门窗的季节性保养
春季保养
春季雨水较多，要定期检查门窗的密封性和排水 系统，防止雨水渗漏。同时也要检查玻璃是否有 水汽，及时擦干。
秋季保养
秋季多风干燥，要定期检查铝合金门窗的密封性 和五金件的紧固情况，防止风力作用导致门窗损 坏或五金件松动。
维修处理
铝合金门窗出现损坏或故障时，要及时进行维修处理。根据损坏情况，可以 选择更换部件或进行局部修补等维修方式。同时也要对密封条、五金件等进 行维护保养，保证门窗的正常使用和长期性能。
THANKS
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

门窗工程培训课件ppt优秀课件精品课 件培训 课件培 训教材 门窗工程培训课件ppt优秀课件精品课 件培训 课件培 训教材
门窗工程培训课件ppt优秀课件精品课 件培训 课件培 训教材 门窗工程培训课件ppt优秀课件精品课 件培训 课件培 训教材
门窗工程培训课件ppt优秀课件精品课 件培训 课件培 训教材
• （5）安装五金玻璃 • 塑钢门窗安装五金及配件时，必须先钻孔
后用自攻螺丝拧人，严禁直接锤击打入； 待墙体粉刷完成后，将玻璃用压条压紧在 门窗扇上，在铰链内滴入润滑剂，将表面 清理干净即可。
门窗工程培训课件ppt优秀课件精品课 件培训 课件培 训教材
门窗工程培训课件ppt优秀课件精品课 件培训 课件培 训教材
• （3）安装门窗框
• 把门窗框放在洞口的安装线上，用对拔木 楔临时固定；校正各方向的垂直度和水平 度，用木楔塞在四周和受力部位；开启门 窗扇检查，调至开启灵活自如
• （4）填缝抹口
• 门窗洞口粉刷前，一边拆除木楔、一边在 门窗框周围缝隙内塞入填充材料，使之形 成柔性连接，以适应热胀冷缩；在所有的 缝隙内嵌注密封膏，做到密实均匀；最后 再做门窗套抹灰。
成品检查
• 门窗表面色泽均匀，无裂纹、麻点、气孔 和明显擦伤，保护膜完好；门窗框与扇应 装配成套，各种配件齐全；门窗制作尺寸 允许偏差应符合规定。此外，还应该核查 成品与设计要求是否一致，在设计中应准
确使用代号与标记。
施工准备
• 材料：尼龙胀管螺栓、自攻螺钉、密封膏、填充料、木螺 丝、对拔木楔、钢钉、抹布、塑钢门窗和全套附件。
• 工具、机具：吊线锤、灰线包、水平尺、挂线板、手锤、 扁铲、钢卷尺、螺丝刀、冲击电钻和射钉枪等。另外，需 要脚手架安装时，保留或提前搭设脚手架
施工工艺
塑钢门窗安装工艺为：立门窗框→门窗框 校正→门窗框与墙体固定→嵌缝密封→安装 门窗扇→安装玻璃→镶配五金→清洗保护
塑料门窗工程施工
塑钢门窗安装工艺为：立门窗框→门窗框校正→门窗框与墙体固定→嵌缝密封 →安装门窗扇→安装玻璃→镶配五金→清洗保护
夹板门
实木门 实木门是用较厚的条形木板拼接成门扇的门。一般分为实木拼
板门、实木镶板门、实木框架玻璃门和实木雕刻门。
机具准备
气钉枪 木工雕刻机
电动线锯 木工刨床
施工准备
木料加工工艺流程
• 配料—截料—刨料—画线、打眼—拉肩、开 榫，裁口—整理线条—查门窗框安装位置→掩扇、门框组装样板→门框安装→门扇安装
学习单元2 金属门窗的制作与安装
• 铝合金门窗由门窗框、门窗扇、五金零件及连接件组成。铝合金门窗 框一般由上槛、下槛及两侧边框组成。框料用直角或45°对接的方式通 过角码或自攻螺钉进行连接，用连接扁铁固定在门窗洞口上。
铝木复合窗剖面图
金属门窗安装施工流程（以铝合金门窗为例）
• 安装流程：弹线定位→铝合金门窗的安装就位→铝合金门窗固定→门窗框与 墙体间隙的处理→门窗扇及门窗玻璃的安装→安装五金配件。
固定窗框
安玻璃
立窗框
嵌缝
安压条
• （1）找平放线
• 为保证门窗安装位置准确，外观整齐，首 先要找平放线。先通长拉水平线，用墨线 弹在侧壁上；再在顶层洞口找中，吊线锤 弹窗中线。单个门窗可现场用线锤吊直。
• （2）安装连接件 • 把连接件（即铁脚）与框成45°放人框内背
面燕尾槽口，然后沿顺时针方向把连接件 扳成直角，旋进一只自攻螺钉固定。
门窗工程培训课件ppt
目录

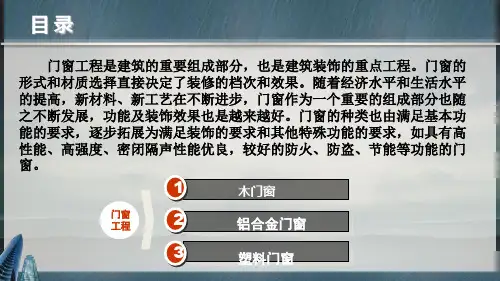

门窗工程是建筑的重要组成部分，也是建筑装饰的重点工程。门窗的 形式和材质选择直接决定了装修的档次和效果。随着经济水平和生活水平 的提高，新材料、新工艺在不断进步，门窗作为一个重要的组成部分也随 之不断发展，功能及装饰效果也是越来越好。门窗的种类也由满足基本功 能的要求，逐步拓展为满足装饰的要求和其他特殊功能的要求，如具有高 性能、高强度、密闭隔声性能优良，较好的防火、防盗、节能等功能的门 窗。
一、塑钢门窗简介
• 1、塑钢门窗是新一代门窗材料，因其抗风压强度高、气 密性、水密性好，空气、雨水渗透量小，传热系数低，保 温节能，隔音隔热，不易老化等优点，正在迅速取代钢门 窗、铝合金门窗。 塑钢门窗的构造：塑钢门窗采用聚氯 乙烯（UPVC）材料，内衬碳钢龙骨，挤压成型。
2、塑钢门窗的制造：塑钢门窗一般是在工厂用塑钢门窗专 用的切割、焊接设备制造的，是半自动化、自动化生产， 质量可以得到保证。
注意事项
• （1）塑钢门窗在运输过程中注意保护
• （2）窗的尺寸较宽时，不得用小窗组合
• （3）门窗框与墙体为弹性连接，间隙填人 泡沫塑料或矿棉等软质材料
门窗工程培训课件ppt优秀课件精品课 件培训 课件培 训教材
门窗工程培训课件ppt优秀课件精品课 件培训 课件培 训教材
验收
• （一）资料核查： 塑钢门窗工程验收前，应提供下列文件和记录； 1、门窗工程的施工图、设计说明及其他设计文件。 材料(铝材、小五金等)的产品合格证书、性能检测报告、进场验收记录和复验报告。 特种门及其附件的生产许可文件。 2、隐蔽工程验收记录。 预埋件和锚固件。 隐蔽部位的防腐、填嵌处理。 3、建筑外墙窗的抗风压性能、空气渗透性能和雨水渗漏性能。 4、检验批的验收记录。 5、施工记录。
门窗工程培训课件ppt优秀课件精品课 件培训 课件培 训教材
门窗工程培训课件ppt优秀课件精品课 件培训 课件培 训教材
• （二）观感核查： 塑钢门窗分项工程验收时，应对该分项工程的观感作出总体评价。 1、塑钢门窗安装正确，符合图纸设计要求和规范规定。 2、门窗框(扇)安装牢固，无变形、翘曲、窜角现象。 3、门窗框(扇)割角、拼缝严密，横平、竖直、表面平整洁净，无划痕碰伤，无锈蚀。 4、门窗扇缝隙均匀、平直、关闭严密，开启灵活。 5、合页、拉手、插销、门锁等小五金附件齐全，位置统一，安装牢固，使用灵活。
1
木门窗
门窗 工程
2
铝合金门窗
3
塑料门窗
门窗工程培训课件ppt
学习单元1
木门窗的制作与安装
木门窗是我国室内装饰采用的传统材料，具有比较悠久的历史，很强的装饰性能和使 用性能，但是也存在由于木材资源的短缺而导致的价格高，耐腐蚀性、耐燃性比较差 的缺点，故多用于室内。 .
木门窗
夹板门的门扇中间为轻型骨架双面粘贴薄板
