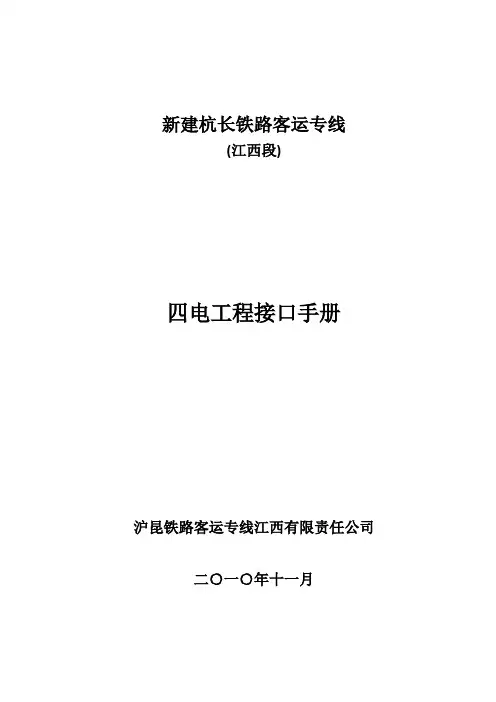

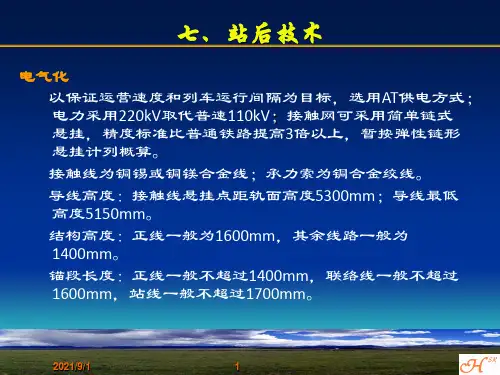

新建杭长铁路客运专线(江西段)四电工程接口手册沪昆铁路客运专线江西有限责任公司二○一○年十一月目录概述 (1)线路概况: (1)主要技术标准 (2)1.路基段接口预留要求 (3)1.1.电力专业 (3)1.2.接触网专业 (4)1.3.通信专业 (14)1.4.信号专业 (16)2.桥梁段接口预留要求 (20)2.1.电力专业 (20)2.2.接触网专业 (23)2.3.通信专业 (29)2.4.信号专业 (32)3.隧道段接口预留要求 (35)3.1.电力专业 (35)3.2.接触网专业 (36)3.3.通信专业 (38)3.4.信号专业 (42)4.站场段接口预留要求 (44)4.1.电力专业 (44)4.2.接触网专业 (45)4.3.通信专业 (46)4.4.信号专业 (46)5.综合接地接口预留要求 (48)5.1.综合接地系统施工验收注意事项 (48)5.2.桥梁区段综合接地预留要求 (51)5.3.隧道区段综合接地预留要求 (52)5.4.连接线、接地端子的材料、规格和工艺 (52)5.5.车站内的接地连接 (53)5.6.无砟轨道道床等的接地 (54)5.7.接地电阻的测试 (55)5.8.接地效果达不到要求时的补救措施 (57)5.9.综合接地其他预留要求 (58)6.其他接口预留要求 (59)6.1.接触网专业 (59)6.2.通信专业 (62)6.3.信号专业 (63)6.4.适用范围 (64)概述线路概况:沪昆铁路客运专线杭州至长沙段,东起浙江杭州,西至湖南长沙,线路横贯浙江、江西、湖南三省,途经杭州、南昌、长沙三个省会和金华、衢州、上饶、鹰潭、新余、宜春、萍乡八个地级市以及浙江绍兴、江西抚州、湖南株洲三个地级市所辖部分区县。
基本沿既有沪昆线北侧行进,为沪昆铁路客运专线的东段。
向莆线东新赣江特大桥在右侧(南边)预留杭长客运专线,其中跨赣江段部分桥梁按四线设计,但仅施工跨江段桥梁33~66号墩下部及通航孔跨(126+196+126)m钢梁部分,其余杭长线桥墩上部暂未施工。
铁路工程接口及配合方案

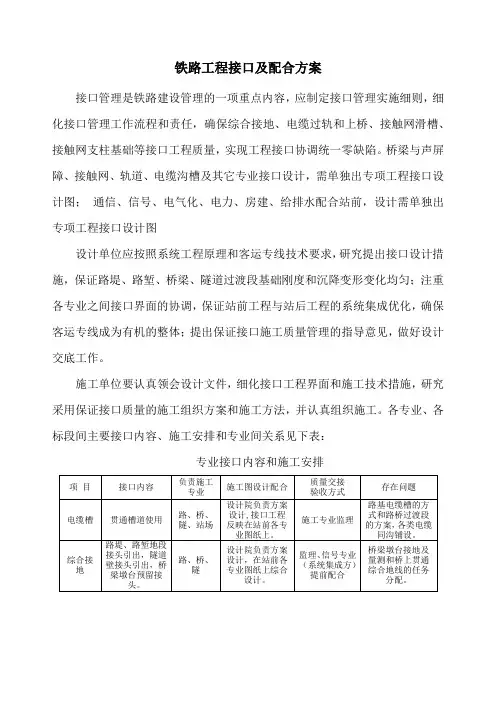

接口管理是铁路建设管理的一项重点内容,应制定接口管理实施细则,细化接口管理工作流程和责任,确保综合接地、电缆过轨和上桥、接触网滑槽、接触网支柱基础等接口工程质量,实现工程接口协调统一零缺陷。
桥梁与声屏障、接触网、轨道、电缆沟槽及其它专业接口设计,需单独出专项工程接口设计图;通信、信号、电气化、电力、房建、给排水配合站前,设计需单独出专项工程接口设计图
设计单位应按照系统工程原理和客运专线技术要求,研究提出接口设计措施,保证路堤、路堑、桥梁、隧道过渡段基础刚度和沉降变形变化均匀;注重各专业之间接口界面的协调,保证站前工程与站后工程的系统集成优化,确保客运专线成为有机的整体;提出保证接口施工质量管理的指导意见,做好设计交底工作。
施工单位要认真领会设计文件,细化接口工程界面和施工技术措施,研究采用保证接口质量的施工组织方案和施工方法,并认真组织施工。
各专业、各标段间主要接口内容、施工安排和专业间关系见下表:
专业接口内容和施工安排
各专业间的接口与配合关系表
注:●表示强相关,△表示弱相关,○表示不相关。
各专业接口项目技术条件及进场条件要求见下表。

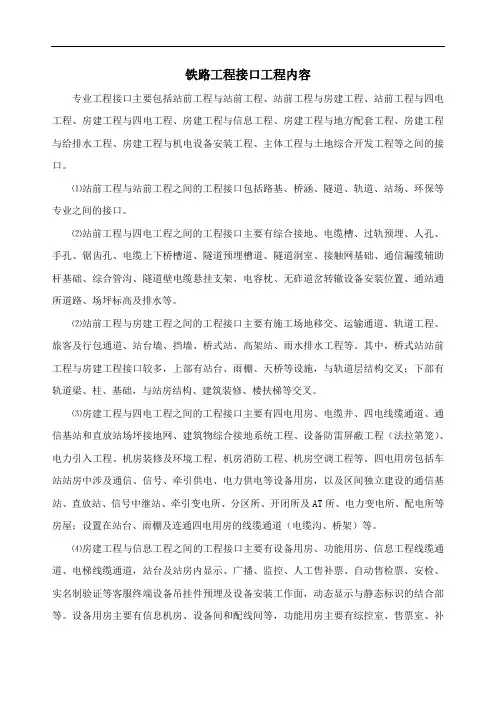

铁路工程接口工程内容专业工程接口主要包括站前工程与站前工程、站前工程与房建工程、站前工程与四电工程、房建工程与四电工程、房建工程与信息工程、房建工程与地方配套工程、房建工程与给排水工程、房建工程与机电设备安装工程、主体工程与土地综合开发工程等之间的接口。
⑴站前工程与站前工程之间的工程接口包括路基、桥涵、隧道、轨道、站场、环保等专业之间的接口。
⑵站前工程与四电工程之间的工程接口主要有综合接地、电缆槽、过轨预埋、人孔、手孔、锯齿孔、电缆上下桥槽道、隧道预埋槽道、隧道洞室、接触网基础、通信漏缆辅助杆基础、综合管沟、隧道壁电缆悬挂支架、电容枕、无砟道岔转辙设备安装位置、通站通所道路、场坪标高及排水等。
⑵站前工程与房建工程之间的工程接口主要有施工场地移交、运输通道、轨道工程、旅客及行包通道、站台墙、挡墙、桥式站、高架站、雨水排水工程等。
其中,桥式站站前工程与房建工程接口较多,上部有站台、雨棚、天桥等设施,与轨道层结构交叉;下部有轨道梁、柱、基础,与站房结构、建筑装修、楼扶梯等交叉。
⑶房建工程与四电工程之间的工程接口主要有四电用房、电缆井、四电线缆通道、通信基站和直放站场坪接地网、建筑物综合接地系统工程、设备防雷屏蔽工程(法拉第笼)、电力引入工程、机房装修及环境工程、机房消防工程、机房空调工程等。
四电用房包括车站站房中涉及通信、信号、牵引供电、电力供电等设备用房,以及区间独立建设的通信基站、直放站、信号中继站、牵引变电所、分区所、开闭所及AT所、电力变电所、配电所等房屋;设置在站台、雨棚及连通四电用房的线缆通道(电缆沟、桥架)等。
⑷房建工程与信息工程之间的工程接口主要有设备用房、功能用房、信息工程线缆通道、电梯线缆通道,站台及站房内显示、广播、监控、人工售补票、自动售检票、安检、实名制验证等客服终端设备吊挂件预埋及设备安装工作面,动态显示与静态标识的结合部等。
设备用房主要有信息机房、设备间和配线间等,功能用房主要有综控室、售票室、补票室等。

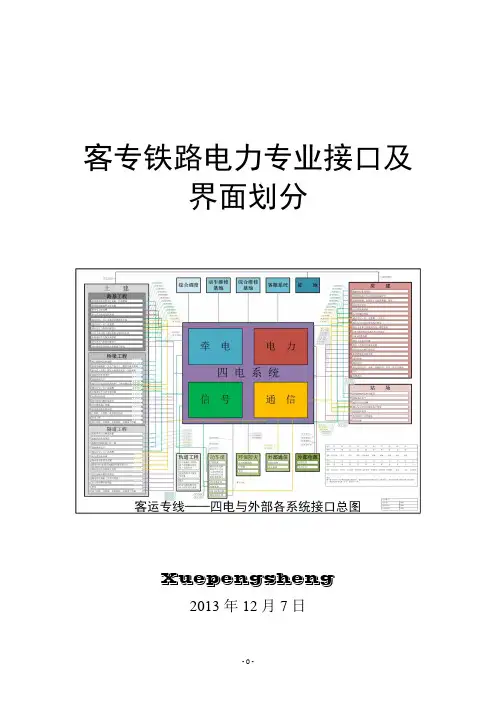

客专铁路电力专业接口及界面划分Xuepengsheng2013年12月7日目录一、电力外电源接口.............................................. - 1 -(一)地方电力分界.......................................... - 1 - (二)永临电力分界.......................................... - 1 - 二、牵引所亭接口................................................ - 1 -(一)动力照明.............................................. - 1 - (二)通信电源.............................................. - 2 - (三)防雷接地.............................................. - 2 - (四)综合接地.............................................. - 2 - (五)防灾系统.............................................. - 2 - (六)消防系统.............................................. - 2 - (七)通信通道.............................................. - 3 - 三、配电所接口.................................................. - 3 -(一)动力照明.............................................. - 3 - (二)通信电源.............................................. - 3 - (三)防雷接地.............................................. - 3 - (四)综合接地.............................................. - 4 - (五)消防系统.............................................. - 4 - (六)通信通道.............................................. - 4 - 四、基站、中继站接口............................................ - 5 -(一)动力照明.............................................. - 5 - (二)通信电源.............................................. - 5 - (三)信号电源.............................................. - 5 - (四)防雷接地.............................................. - 5 - (五)综合接地.............................................. - 5 - (六)岗亭电源.............................................. - 6 - (七)通信通道.............................................. - 6 - 五、站房低压变电所接口.......................................... - 6 -(一)通信电源.............................................. - 6 -(二)信号电源.............................................. - 6 - (三)信息电源.............................................. - 6 - (四)防灾电源.............................................. - 6 - (五)动力照明.............................................. - 7 - (六)商业广告.............................................. - 7 - (七)消防电源.............................................. - 7 - (八)公网覆盖.............................................. - 7 - (九)防雷接地.............................................. - 7 - (十)综合接地.............................................. - 8 - (十一)通信通道............................................ - 8 - 六、站场电力接口................................................ - 8 -(一)站场照明.............................................. - 8 - (二)维修工区.............................................. - 8 - (三)暖通及给排水.......................................... - 8 - (四)道岔融雪.............................................. - 9 - 七、电缆敷设接口................................................ - 9 -(一)路基.................................................. - 9 - (二)桥梁.................................................. - 9 - (三)隧道.................................................. - 9 - (四)站场................................................. - 10 - (五)站房................................................. - 10 - (六)房建................................................. - 10 -一、电力外电源接口(一)地方电力分界1.与供电公司施工分界:铁路变配电所电源从地方变电站接引路独立电源,一般铁路与地方施工分界在地方变电站围墙外第一基电杆,地方变电站出线间隔及出线电缆属于供电公司施工,围墙外第一基电杆(含)至配电所电源线路属于铁路施工。

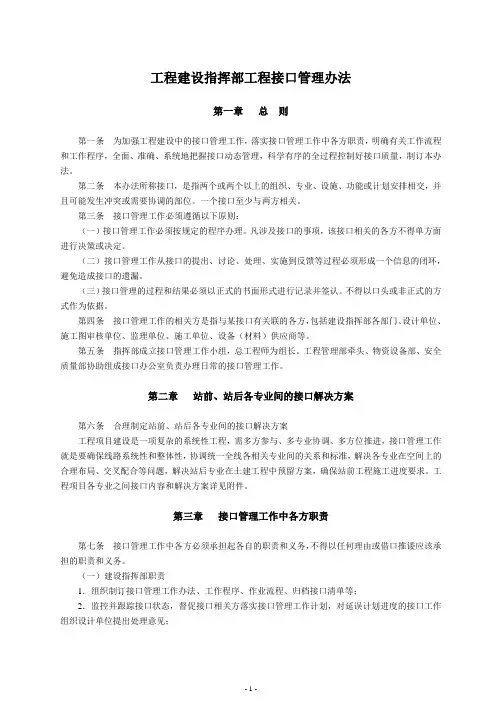

工程建设指挥部工程接口管理办法第一章总则第一条为加强工程建设中的接口管理工作,落实接口管理工作中各方职责,明确有关工作流程和工作程序,全面、准确、系统地把握接口动态管理,科学有序的全过程控制好接口质量,制订本办法。
第二条本办法所称接口,是指两个或两个以上的组织、专业、设施、功能或计划安排相交,并且可能发生冲突或需要协调的部位。
一个接口至少与两方相关。
第三条接口管理工作必须遵循以下原则:(一)接口管理工作必须按规定的程序办理。
凡涉及接口的事项,该接口相关的各方不得单方面进行决策或决定。
(二)接口管理工作从接口的提出、讨论、处理、实施到反馈等过程必须形成一个信息的闭环,避免造成接口的遗漏。
(三)接口管理的过程和结果必须以正式的书面形式进行记录并签认。
不得以口头或非正式的方式作为依据。
第四条接口管理工作的相关方是指与某接口有关联的各方,包括建设指挥部各部门、设计单位、施工图审核单位、监理单位、施工单位、设备(材料)供应商等。
第五条指挥部成立接口管理工作小组,总工程师为组长。
工程管理部牵头、物资设备部、安全质量部协助组成接口办公室负责办理日常的接口管理工作。
第二章站前、站后各专业间的接口解决方案第六条合理制定站前、站后各专业间的接口解决方案工程项目建设是一项复杂的系统性工程,需多方参与、多专业协调、多方位推进,接口管理工作就是要确保线路系统性和整体性,协调统一全线各相关专业间的关系和标准,解决各专业在空间上的合理布局、交叉配合等问题,解决站后专业在土建工程中预留方案,确保站前工程施工进度要求。
工程项目各专业之间接口内容和解决方案详见附件。
第三章接口管理工作中各方职责第七条接口管理工作中各方必须承担起各自的职责和义务,不得以任何理由或借口推诿应该承担的职责和义务。
(一)建设指挥部职责1.组织制订接口管理工作办法、工作程序、作业流程、归档接口清单等;2.监控并跟踪接口状态,督促接口相关方落实接口管理工作计划,对延误计划进度的接口工作组织设计单位提出处理意见;3.统一归口管理涉及接口的日常事务,并将重大问题上报指挥部领导和接口管理工作小组协调解决;4. 监督接口工作的管理和施作质量。

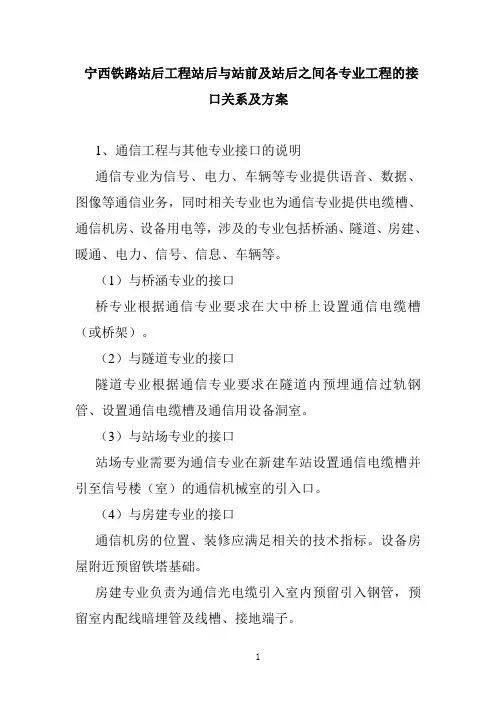

宁西铁路站后工程站后与站前及站后之间各专业工程的接口关系及方案1、通信工程与其他专业接口的说明通信专业为信号、电力、车辆等专业提供语音、数据、图像等通信业务,同时相关专业也为通信专业提供电缆槽、通信机房、设备用电等,涉及的专业包括桥涵、隧道、房建、暖通、电力、信号、信息、车辆等。
(1)与桥涵专业的接口桥专业根据通信专业要求在大中桥上设置通信电缆槽(或桥架)。
(2)与隧道专业的接口隧道专业根据通信专业要求在隧道内预埋通信过轨钢管、设置通信电缆槽及通信用设备洞室。
(3)与站场专业的接口站场专业需要为通信专业在新建车站设置通信电缆槽并引至信号楼(室)的通信机械室的引入口。
(4)与房建专业的接口通信机房的位置、装修应满足相关的技术指标。
设备房屋附近预留铁塔基础。
房建专业负责为通信光电缆引入室内预留引入钢管,预留室内配线暗埋管及线槽、接地端子。
(5)与暖通专业的接口暖通专业根据通信专业要求在通信机房内设置空调,满足相关的温湿度及尘埃等技术指标。
(6)与电力、电牵专业的接口电力专业根据通信专业要求为新建的通信机房、区间直放站提供稳定可靠的电源,并具有自动切换功能。
同时保留既有通信机房用电。
通信专业根据电力、电牵专业要求提供相应的通信通道。
本设计为电力远动提供网络通道。
为电力视频提供1个2M环型通道。
为电牵远动提供2个2M环型通道,为电牵视频提供1个2M环型通道。
(7)与信号专业的接口通信专业根据信号专业要求提供TDCS及微机监测各1个2M环型通道。
在钟家村至南永宁单线区段预留半自动闭塞外线2对芯线(维持既有)。
(8)与信息专业的接口通信专业根据信息专业要求为公安信息系统、客票业务提供2M点对点通道。
(9)与车辆等专业的接口通信专业根据车辆专业要求为红外设备提供网络通道。
(10)与接触网专业接口通信专业根据接触网专业要求,为接触网区间分相远动至电牵设备RTU之间提供光纤通道。
(11)与供电段专业接口通信专业根据供电段专业要求,为接触网工区预留至供电段信息通道。

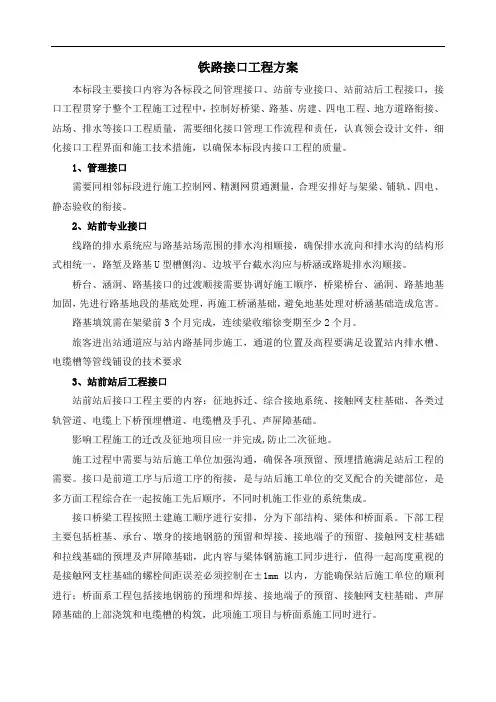

铁路接口工程方案本标段主要接口内容为各标段之间管理接口、站前专业接口、站前站后工程接口,接口工程贯穿于整个工程施工过程中,控制好桥梁、路基、房建、四电工程、地方道路衔接、站场、排水等接口工程质量,需要细化接口管理工作流程和责任,认真领会设计文件,细化接口工程界面和施工技术措施,以确保本标段内接口工程的质量。
