传送带 动力学问题教材

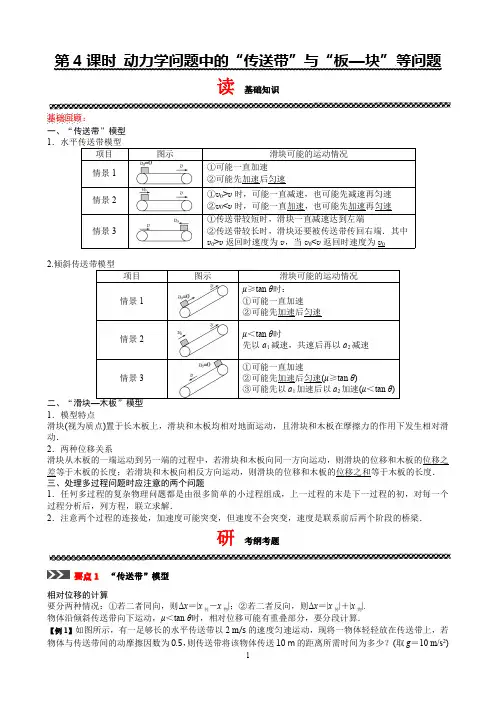

第4课时动力学问题中的“传送带”与“板—块”等问题读基础知识基础回顾：一、“传送带”模型1．水平传送带模型项目图示滑块可能的运动情况情景1①可能一直加速②可能先加速后匀速情景2①v 0>v 时，可能一直减速，也可能先减速再匀速②v 0<v 时，可能一直加速，也可能先加速再匀速情景3①传送带较短时，滑块一直减速达到左端②传送带较长时，滑块还要被传送带传回右端．其中v 0>v 返回时速度为v ，当v 0<v 返回时速度为v 02.倾斜传送带模型项目图示滑块可能的运动情况情景1μ≥tan θ时：①可能一直加速②可能先加速后匀速情景2μ＜tan θ时先以a 1减速，共速后再以a 2减速情景3①可能一直加速②可能先加速后匀速(μ≥tan θ)③可能先以a 1加速后以a 2加速(μ＜tan θ)二、“滑块—木板”模型1．模型特点滑块(视为质点)置于长木板上，滑块和木板均相对地面运动，且滑块和木板在摩擦力的作用下发生相对滑动．2．两种位移关系滑块从木板的一端运动到另一端的过程中，若滑块和木板向同一方向运动，则滑块的位移和木板的位移之差等于木板的长度；若滑块和木板向相反方向运动，则滑块的位移和木板的位移之和等于木板的长度．三、处理多过程问题时应注意的两个问题1．任何多过程的复杂物理问题都是由很多简单的小过程组成，上一过程的末是下一过程的初，对每一个过程分析后，列方程，联立求解．2．注意两个过程的连接处，加速度可能突变，但速度不会突变，速度是联系前后两个阶段的桥梁．研考纲考题要点1“传送带”模型相对位移的计算要分两种情况：①若二者同向，则Δx ＝|x 传－x 物|；②若二者反向，则Δx ＝|x 传|＋|x 物|.物体沿倾斜传送带向下运动，μ＜tan θ时，相对位移可能有重叠部分，要分段计算．【例1】如图所示，有一足够长的水平传送带以2m /s 的速度匀速运动，现将一物体轻轻放在传送带上，若物体与传送带间的动摩擦因数为0.5，则传送带将该物体传送10m 的距离所需时间为多少？(取g ＝10m/s 2)答案 5.2s解析物体在传送带上做匀加速直线运动过程中，加速度a ＝μg ＝5m/s 2.与传送带速度相同时，所需时间t 1＝2m/s 5m/s 2＝0.4s ．运动的位移为x 1＝12at 12＝0.4m<10m ，则物体匀速运动的时间t 2＝10m －0.4m 2m/s＝4.8s ，故传送带将该物体传送10m 的距离所需时间为t ＝t 1＋t 2＝5.2s.【训练1】如图所示，物块M 在静止的足够长的传送带上以速度v 0匀速下滑时，传送带突然启动，方向如图中箭头所示，在此传送带的速度由零逐渐增加到2v 0后匀速运动的过程中，则以下分析正确的是()A ．M 下滑的速度不变B ．M 立即开始在传送带上加速，速度变为2v 0后向下匀速运动C ．M 先向下匀速运动，后向下加速运动，最后沿传送带向下匀速运动D ．M 受的摩擦力方向始终沿传送带向上答案C解析传送带静止时，物块匀速下滑，故mg sin θ＝F f ，当传送带转动时，根据受力分析可知，物块先向下做加速运动，当速度与传送带速度相同时，物块和传送带以相同的速度匀速下滑，故C正确．要点2“滑块—木板”模型1．模型特点：滑块(视为质点)置于木板上，滑块和木板均相对地面运动，且滑块和木板在摩擦力的相互作用下发生相对滑动．2．位移关系：如图3，滑块由木板一端运动到另一端的过程中，滑块和木板同向运动时，位移之差Δx ＝x 1－x 2＝L (板长)；滑块和木板反向运动时，位移之和Δx ＝x 2＋x 1＝L.3．基本思路运动状态板、块速度不相等板、块速度相等瞬间板、块共速运动处理方法隔离法假设法整体法具体步骤对滑块和木板进行隔离分析，弄清每个物体的受力情况与运动过程假设两物体间无相对滑动，先用整体法算出一起运动的加速度，再用隔离法算出其中一个物体“所需要”的摩擦力F f ；比较F f 与最大静摩擦力F fm 的关系，若F f >F fm ，则发生相对滑动将滑块和木板看成一个整体，对整体进行受力分析和运动过程分析临界条件①两者速度达到相等的瞬间，摩擦力可能发生突变②当木板的长度一定时，滑块可能从木板滑下，恰好滑到木板的边缘达到共同速度(相对静止)是滑块滑离木板的临界条件原理运动学公式、牛顿运动定律、动能定理、功能关系等例2一木箱放在平板车的中部，距平板车的后端、驾驶室后端均为L ＝1.5m ，如图4所示处于静止状态，木箱与平板车之间的动摩擦因数为μ＝0.5，现使平板车以a 1的加速度匀加速启动，速度达到v ＝6m /s 后接着做匀速直线运动，运动一段时间后匀减速刹车(设最大静摩擦力等于滑动摩擦力，取g ＝10m/s 2)，求：(1)若木箱与平板车相对静止，加速度a 1大小满足什么条件？(2)若a 1＝6m /s 2，当木箱与平板车的速度都达到v ＝6m/s 时，木箱在平板车上的位置(离驾驶室后端距离)；(3)在第(2)问情况下，若在木箱速度刚达到6m/s 时平板车立即刹车到停止，则要使木箱不会撞到驾驶室，平板车刹车时的加速度大小满足什么条件？答案(1)a 1≤5m /s 2(2)2.1m (3)a ≤12m/s 2解析(1)木箱与平板车相对静止，加速度相同，当木箱受到的静摩擦力达到最大值时加速度最大，由牛顿第二定律有：F fmax ＝ma m ＝μmg得a m ＝5m/s 2解得a 1≤5m/s 2(2)因为a 1＝6m /s 2＞5m/s 2，故木箱与平板车发生相对滑动，当木箱速度达到6m/s 时，t 1＝v a m ＝65s ＝1.2s 位移为x 1＝v 2t 1＝62×1.2m ＝3.6m ，平板车速度达到6m/s 所需时间为：t 2＝v a 1＝1s ，位移为x 2＝v 2t 2＋v (t 1－t 2)，解得x 2＝4.2m当木箱与平板车的速度都达到v ＝6m/s 时，木箱在平板车上离驾驶室后端距离为：s ＝x 2－x 1＋L ＝4.2m －3.6m ＋1.5m ＝2.1m (3)木箱减速停止时的位移为：x 3＝v 22a m ＝622×5m ＝3.6m 平板车减速到停止时的位移为：x 4＝v 22a木箱不与车相碰需满足：x 3－x 4≤s解得：a ≤12m/s 2.【训练2】如图所示，一质量M ＝3.0kg 的足够长的木板B 放在光滑的水平面上，其上表面放置质量m ＝1.0kg 的小木块A ，A 、B 均处于静止状态，A 与B 间的动摩擦因数μ＝0.30，且最大静摩擦力与滑动摩擦力大小相等．现给木块A 施加一随时间t 变化的水平力F ＝kt (k ＝2N /s)，取g ＝10m/s 2.(1)若木板B 固定，则经过多少时间木块A 开始滑动？(2)若木板B 固定，求t 2＝2.0s 时木块A 的加速度大小．(3)若木板B 不固定，求t 3＝1.0s 时木块A 受到的摩擦力大小．答案(1)1.5s (2)1m/s 2(3)1.5N解析(1)当木板B 固定时，木块A 开始滑动瞬间，水平力F 与最大静摩擦力大小相等，则：F 1＝F fm ＝μmg 设经过t 1时间木块A 开始滑动，则：F 1＝kt 1则t 1＝μmg k ＝0.3×1×102s ＝1.5s (2)t 2＝2.0s 时，有F 2＝kt 2＝2×2N ＝4N由牛顿第二定律得：F 2－μmg ＝ma 解得a ＝F 2－μmg m ＝4－0.3×1×101m /s 2＝1m/s 2(3)在t 3＝1.0s 时水平外力为：F 3＝kt 3＝2×1N ＝2N因为此时外力小于最大静摩擦力，两者一定不发生相对滑动，故一起做匀加速运动，以整体为研究对象，由牛顿第二定律可得：F 3＝(m ＋M )a ′a ′＝F 3M ＋m ＝21＋3m /s 2＝0.5m/s 2对木块A 受力分析有：F 3－F f ＝ma ′则F f ＝F 3－ma ′＝(2－1×0.5)N ＝1.5N.要点3数形结合分析动力学问题以图象的方式考查牛顿第二定律是一类很重要的题目，此类问题要求考生具备理解图象所给予的信息和破译图象信息的能力，图象的形式以v －t 、a －t 、F －t 图象居多，考查最多的是v －t 图象，题型既有选择题也有计算题，难度中等．(1)题型特点物理公式与物理图象的结合是中学物理的重要题型，也是近年高考的热点，特别是v －t 图象，在考题中出现率极高．对于已知图象求解相关物理量的问题，往往是从结合物理过程分析图象的横、纵轴所对应的物理量的函数入手，分析图线的斜率、截距所代表的物理意义得出所求结果．(2)问题实质图象类问题的实质是力与运动的关系问题，以牛顿第二定律F ＝ma 为纽带，理解图象的种类，图象的轴、点、线、截距、斜率、面积所表示的意义．运用图象解决问题一般包括两个角度：①用给定图象解答问题；②根据题意作图，用图象解答问题．在实际的应用中要建立物理情景与函数、图象的相互转换关系．(3)解题关键解决这类问题的核心是分析图象，我们应特别关注v －t 图象中的斜率(加速度)和力的图线与运动的对应关系．例3(多选)如图1(a)，一物块在t ＝0时刻滑上一固定斜面，其运动的v －t 图线如图(b)所示．若重力加速度及图中的v 0、v 1、t 1均为已知量，则可求出()A ．斜面的倾角B ．物块的质量C ．物块与斜面间的动摩擦因数D ．物块沿斜面向上滑行的最大高度解析由v －t 图象可知物块沿斜面向上滑行时的加速度大小为a ＝v 0t 1，根据牛顿第二定律得mg sin θ＋μmg cos θ＝ma ，即g sin θ＋μg cos θ＝v 0t 1.同理向下滑行时g sin θ－μg cos θ＝v 1t 1，两式联立得sin θ＝v 0＋v 12gt 1，μ＝v 0－v 12gt 1cos θ，可见能计算出斜面的倾斜角度θ以及动摩擦因数，选项A 、C 正确；物块滑上斜面时的初速度v 0已知，向上滑行过程为匀减速直线运动，末速度为0，那么平均速度为v 02，所以沿斜面向上滑行的最远距离为x ＝v 02t 1，根据斜面的倾斜角度可计算出向上滑行的最大高度为x sin θ＝v 02t 1·v 0＋v 12gt 1＝v 0(v 0＋v 1)4g，选项D 正确；仅根据v －t 图象无法求出物块的质量，选项B 错误．答案ACD【训练3】如图甲所示，粗糙水平面上有一个长L ＝1m 、质量M ＝3kg 的长木板，木板上表面左半部分粗糙，右半部分光滑，木板与地面间的动摩擦因数μ1＝0.25.质量m ＝1kg 的物块(可视为质点)放置在木板的右端，物块与木板左半部分的动摩擦因数μ2＝0.5.在木板右端施加如图乙所示的水平拉力F ，g 取10m/s 2.求：(1)木板刚开始运动时的加速度大小；(2)物块运动多长时间后与木板速度相同；(3)经过t ＝2.5s 物块运动的位移大小．答案(1)1m/s 2(2)0.5s (3)4.875m解析(1)对木板受力分析，根据牛顿第二定律可知：F 1－μ1(M ＋m )g ＝Ma解得：a ＝1m/s 2(2)木板在F 1作用下，经历时间1s 前进的位移为：x 1＝12at 12＝12×1×12m ＝0.5m ，恰好运动到有摩擦力位置，此时木板的速度为：v ＝at 1＝1m/s 此后物块的加速度为：a ′＝μ2mg m ＝5m/s 2，木板的加速度为：a ″＝F 2－μ1(M ＋m )g －μ2mg M＝3m/s 2假设经历时间t 2两者速度相同，则有：v 共＝a ′t 2＝v ＋a ″t 2解得：t 2＝0.5s ，v 共＝2.5m/s t 2时间内物块的位移为：12a ′t 22＝0.625m t 2时间内木板的位移为：v t 2＋12a ″t 22＝0.875m 木板与物块的位移差为：0.875m －0.625m ＜L 2，物块未从木板上滑下，假设成立．(3)在0.5s 内物块前进的位移为：x 2＝12a ′t 22＝0.625m 达到共同速度后，假设两者以相同的加速度运动，物块运动的加速度为：a 1＝F 2－μ1(M ＋m )g M ＋m＝3.5m /s 2＜5m/s 2故此后两者一起做匀加速运动，时间t ′＝t －t 1－t 2＝1s ，故有：x 3＝v 共t ′＋12a 1t ′2＝2.5×1m ＋12×3.5×12m ＝4.25m 故物块前进的位移为：x ＝x 2＋x 3＝4.875m.要点4连接体中力的“分配协议”如图所示，一起做加速运动的物体系统，若外力F 作用于m 1上，则m 1和m 2的相互作用力F 12＝m 2·F m 1＋m 2，若作用于m 2上，则F 12＝m 1·F m 1＋m 2。

传送带模型中的动力学及能量观点的综合问题学校：_________班级：___________姓名：_____________模型概述1．传送带的特点：传送带运输是利用货物和传送带之间的摩擦力将货物运送到其他地方，物体(视为质点)放在传送带上，由于物体和传送带相对滑动(或有相对运动趋势)而产生摩擦力，根据物体和传送带间的速度关系，摩擦力可能是动力，也可能是阻力。

2．传送带问题的解题关键：抓住v物=v传的临界点，当v物=v传时，摩擦力发生突变，物体的加速度发生突变。

3．传送带问题中位移的区别1)物体位移：以地面为参考系，单独对物体由运动学公式求得的位移。

2)物体相对传送带的位移(划痕长度)Δx①若有一次相对运动：Δx=x传-x物或Δx=x物-x传。

②若有两次相对运动：两次相对运动方向相同，则Δx=Δx1+Δx2(图甲)；两次相对运动方向相反，则Δx等于较长的相对位移大小(图乙)。

4.传送带问题的基本类型有水平传送带和倾斜传送带两种基本模型.1)水平传送带常见类型及滑块运动情况类型滑块运动情况①可能一直加速②可能先加速后匀速①v0>v时，可能一直减速，也可能先减速再匀速②v0=v时，一直匀速③v0<v时，摩擦力为动力，可能一直加速，也可能先加速再匀速①传送带较短时，摩擦力为阻力，滑块一直减速到达左端②传送带足够长时，摩擦力先为阻力，滑块先向左减速，减速到零后摩擦力再为动力，物体反向加速运动回到右端。

2)倾斜传送带常见类型及滑块运动情况类型滑块运动情况①可能一直加速②可能先加速后匀速①可能一直加速②可能先加速后匀速③可能先以a 1加速再以a 2加速5.传送带问题分析的基本思路求解的关键在于根据物体和传送带之间的相对运动情况，确定摩擦力的大小和方向.当物体的速度与传送带的速度相等时，物体所受的摩擦力有可能发生突变，速度相等前后对摩擦力的分析是解题的关键.1)动力学分析：首先要正确分析物体的运动过程，做好受力分析，然后利用运动学公式结合牛顿第二定律求物体及传送带在相应时间内的位移，找出物体和传送带之间的位移关系．2)功能关系分析①功能关系分析：电机所做的功W =ΔE k (+ΔE P )+Q ②对W 和Q 的理解：Ⅰ、因放上物体而使电动机多消耗的电能：W Ⅱ、传送带克服摩擦力做的功：W f =F f ⋅x 传；Ⅲ、产生的内能：Q =W f =-F f ⋅x 相对．典题攻破1.水平传送带1.(2024·河南郑州·三模)(多选)如图所示，足够长的水平传送带以恒定速率v 1=2m/s 向右运动，一质量为m =1kg 的滑块从传送带右端以水平向左的速率v 2=4m/s 滑上传送带，经过时间t =9s ，最终滑块又返回至传送带的右端。

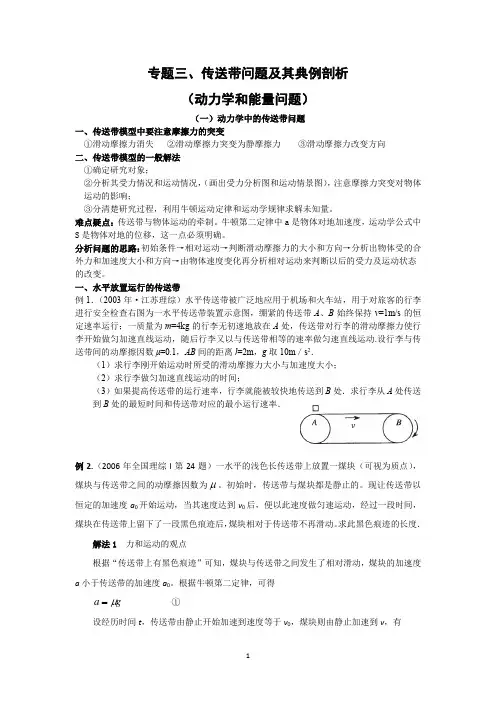

专题三、传送带问题及其典例剖析（动力学和能量问题）（一）动力学中的传送带问题一、传送带模型中要注意摩擦力的突变①滑动摩擦力消失②滑动摩擦力突变为静摩擦力③滑动摩擦力改变方向二、传送带模型的一般解法①确定研究对象；②分析其受力情况和运动情况，（画出受力分析图和运动情景图），注意摩擦力突变对物体运动的影响；③分清楚研究过程，利用牛顿运动定律和运动学规律求解未知量。

难点疑点：传送带与物体运动的牵制。

牛顿第二定律中a是物体对地加速度，运动学公式中S是物体对地的位移，这一点必须明确。

分析问题的思路：初始条件→相对运动→判断滑动摩擦力的大小和方向→分析出物体受的合外力和加速度大小和方向→由物体速度变化再分析相对运动来判断以后的受力及运动状态的改变。

一、水平放置运行的传送带例1．（2003年·江苏理综）水平传送带被广泛地应用于机场和火车站，用于对旅客的行李进行安全检查右图为一水平传送带装置示意图，绷紧的传送带A、B始终保持v=1m/s的恒定速率运行；一质量为m=4kg的行李无初速地放在A处，传送带对行李的滑动摩擦力使行李开始做匀加速直线运动，随后行李又以与传送带相等的速率做匀速直线运动.设行李与传送带间的动摩擦因数μ=0.1，AB间的距离l=2m，g取10m／s2．（1）求行李刚开始运动时所受的滑动摩擦力大小与加速度大小；（2）求行李做匀加速直线运动的时间；（3）如果提高传送带的运行速率，行李就能被较快地传送到B处．求行李从A处传送到B处的最短时间和传送带对应的最小运行速率．例2.（2006年全国理综I第24题）一水平的浅色长传送带上放置一煤块（可视为质点），煤块与传送带之间的动摩擦因数为μ。

初始时，传送带与煤块都是静止的。

现让传送带以恒定的加速度a0开始运动，当其速度达到v0后，便以此速度做匀速运动，经过一段时间，煤块在传送带上留下了一段黑色痕迹后，煤块相对于传送带不再滑动。

求此黑色痕迹的长度．解法1 力和运动的观点根据“传送带上有黑色痕迹”可知，煤块与传送带之间发生了相对滑动，煤块的加速度a小于传送带的加速度a0。

动力学问题专题训练：传送带问题（教案）教学目标：1.理解传送带问题的特点；2.会分析传送带上物体的受力情况；3.能运用动力学规律分析和解决传送带问题。

教学重、难点：1、对于物体相对地面、相对传送带分别做什么样的运动，判断错误。

2、对于物体与传送带之间是否存在摩擦力、是滑动摩擦力还是静摩擦力、摩擦力的方向如何，等等，这些关于摩擦力的产生条件、方向的判断等基础知识模糊不清；重、难点突破策略：1、突破难点1该难点应属于思维上有难度的知识点，突破方法是灵活运用“力是改变物体运动状态的原因”这个理论依据，对物体的运动性质做出正确分析，判断好物体和传送带的加速度、速度关系，画好草图分析，找准物体和传送带的位移及两者之间的关系。

解决这类题目的方法如下：选取研究对象，对所选研究对象进行隔离处理，就是一个化难为简的好办法。

对轻轻放到运动的传送带上的物体，由于相对传送带向后滑动，受到沿传送带运动方向的滑动摩擦力作用，决定了物体将在传送带所给的滑动摩擦力作用下，做匀加速运动，直到物体达到与皮带相同的速度，不再受摩擦力，而随传送带一起做匀速直线运动。

传送带一直做匀速直线运动，要想再把两者结合起来看，则需画一运动过程的位移关系图就可轻松把握。

若传送带是倾斜方向的，情况就更为复杂了，因为在运动方向上，物体要受重力沿斜面的下滑分力作用，该力和物体运动的初速度共同决定相对运动或相对运动趋势方向。

2、突破难点2在以上两个难点中，第2个难点应属于易错点，突破方法是正确理解摩擦力产生的条件、方向的判断方法、大小的决定因素等等。

通过对不同类型题目的分析练习，做到准确灵活地分析摩擦力的有无、大小和方向。

教学方法：学案导学、讨论、交流、“五环节教学法”、讲练结合。

【例1】一水平传送带长度为20m ，以2m ／s 的速度做匀速运动，已知某物体与传送带间动摩擦因数为0.1，则从把该物体由静止放到传送带的一端开始，到达另一端所需时间为多少？练习1．有一传送装置如图所示，水平放置的传送带保持以v ＝2m/s 的速度向右匀速运动。

动力学中的九类常见问题传送带【模型精讲】1.水平传送带问题情景1(1)可能一直加速(2)可能先加速后匀速情景2(1)v 0>v 时，可能一直减速，也可能先减速再匀速(2)v 0<v 时，可能一直加速，也可能先加速再匀速情景3(1)传送带较短时，滑块一直减速到达左端(2)传送带较长时，滑块还要被传送带传回右端。

其中v 0>v 返回时速度为v ，当v 0<v 返回时速度为v 0解题关键：关键在于对传送带上的物块所受的摩擦力进行正确的分析判断。

(1)若物块的速度与传送带的速度方向相同，且v 物<v 带，则传送带对物块的摩擦力为动力，物块做加速运动。

(2)若物块的速度与传送带的速度方向相同，且v 物>v 带，则传送带对物块的摩擦力为阻力，物块做减速运动。

(3)若物块的速度与传送带的速度方向相反，传送带对物块的摩擦力为阻力，物块做减速运动；当物块的速度减为零后，传送带对物块的摩擦力为动力，物块做反向加速运动。

(4)若v 物=v 带，看物块有没有加速或减速的趋势，若物块有加速的趋势，则传送带对物块的摩擦力为阻力；若物块有减速的趋势，则传送带对物块的摩擦力为动力。

2.倾斜传送带问题情景1(1)可能一直加速(2)可能先加速后匀速情景2(1)可能一直加速(2)可能先加速后匀速(3)可能先以a 1加速后再以a 2加速情景3(1)可能一直加速(2)可能一直匀速(3)可能先加速后匀速(4)可能先减速后匀速(5)可能先以a 1加速后再以a 2加速(6)可能一直减速情景4(1)可能一直加速(2)可能一直匀速(3)可能先减速后反向加速(4)可能先减速，再反向加速，最后匀速(5)可能一直减速　求解的关键在于认真分析物体与传送带的相对运动情况，从而确定其是否受到滑动摩擦力作用。

如果受到滑动摩擦力作用应进一步确定滑动摩擦力的大小和方向，然后根据物体的受力情况确定物体的运动情况。

当物体速度与传送带速度相同时，物体所受的摩擦力的方向有可能发生突变。

2、在工厂的车间里有一条沿水平方向匀速运行的传送带，可将放在其上的小工件(可视为质点)运送到指定位置．某次将小工件放到传送带上时，恰好带动传送带的电动机突然断电，导致传送带做匀减速运动至停止．则小工件被放到传送带上后相对于地面()
A．做匀减速直线运动直到停止
B．先做匀加速直线运动，然后做匀减速直线运动
C．先做匀加速直线运动，然后做匀速直线运动
D．先做匀减速直线运动，然后做匀速直线运动
2. 物体无初速度放在水平传送带A处，物体可能做什么运动？
3.画图
4.等效传送带的分析。

单元综合测试三中的第十五题
（四）课堂小结达标测试⏹传送带问题基本分两类：水平传送带和倾斜传送带；要会分析每种情况下物
体的受力情况和运动情况。

⏹掌握传送带问题的分析方法
⏹（1）物体运动性质的判定方法：抓住初速度和合外力---受力分析是关键
⏹（2）分析传送带问题的难点是：摩擦力大小和方向是否突变。

--- 速度相等
临界条件
配套篇子最后两道题。

课堂给六分钟完成，老师批改，小组内互批
五、布置作业
完成片子上剩余作业；完成课时作业8、9中的传送带习题
六、课后反思。
