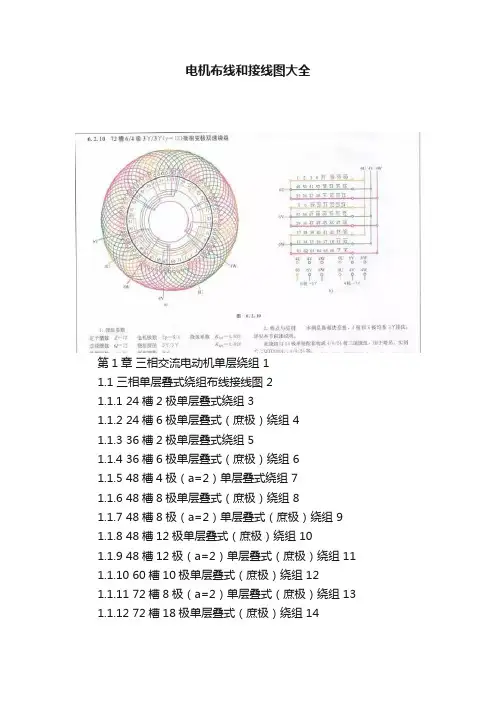

2极24槽电动机.绕组形式:单层迭绕,线圈节距=10(1-11).绕组形式,单层同心式,线圈节距=11(1-12),9(1-10). 2极36槽电动机.绕组形式:单层迭绕.线圈节距=15(1-16).绕组形式,单层同心式,线圈节距=17(1-18),15(1-16),13(1-14).绕组形式,双层选绕组,线圈节距=12(1-13). 4极24槽电动机,绕组形式:单层迭绕,绕组形式=5(1-6).绕组形式,单层同心式,线圈节距=5(1-6),7(1-8).绕组形式:双层迭绕,线圈节距5(1-6). 4极36槽电动机,绕组形式,单层单,双圈迭式布线,线圈节距=7(1-8)单圈,8(1-9)双圈.绕组形式:双层迭式,线圈节距=7(1-8).绕组形式:单层迭绕,线圈节距=9(1-10).绕组形式:单层同心式,线圈节距
=7(1-8),9(1-10),11(1-12).用双层叠式绕组画展开图
例3、一台36槽4极三相异步电动机，要求用双层叠式画展开图。
1、求每极所占槽数=36/4=9
2、求每极每相所占槽数= 每极所占槽数/3相=9/3=3
3、根据上二式计算，用不同的线条分出各极、各相槽数。
该图表现为每极占9槽，每相占每极中的3槽。同时可根据每相邻二相电流必定相反。按此标出电流方向：在第一磁极里1、2、3三槽为A相，电流向上。
4、5、6三槽为C相，电流向下。7、8、9槽三槽为B相，电流向上。以后各极各相均按此顺序排列，但电流方向在N极的均向上，而在S极的均向下。如下图所示
4、按双层叠式绕组方式画出第一相绕组（对于双层叠式绕组，若是整距绕组，基本上还是一个线圈的一边在N极，另一边必定在S极。注意：这是指整距绕组。），如下图所示
由上图可以看出1、2、3、10、11、12、19、20、21、28、29、30计12槽为A相绕组(上图中的每一个槽内有二条线，实线部分为槽内线圈的上层绕组，双点划线为下层绕组。)。上下层绕组必须分清。每个线圈由如下组成：第1槽的实线与第10的虚线为一个线圈，第2槽的实线与第11的虚线为一个线圈，第3槽的实线与第12的虚线为一个线圈。第10槽的实线与第19的虚线为一个线圈，第11槽的实线与第20的虚线为一个线圈，第12槽的实线与第21的虚线为一个线圈------余类推。
5、连接方法按电流方向、向右方向、依线圈的排列顺序依次连接。如下图所示
连接顺序：第1槽的实线为第一相进线其（电流向上）。其尾线由第12槽的双点划线（虚线、电流向下）出与第21槽的虚线相连（电流向上），其出线头由第10槽实线出（电流向下），由第10槽的实线与第19槽的实线相连（电流向上），其出线由第30槽的虚线出（电流向下），第30槽的虚线再与第3槽的虚
线相连（电流向上），其出线由第28槽的实线出（电流向下）。细看就可以发现，每一槽的电流方向均与上方所标注的电流方向相。
6、第二相绕组的进线及其绕组画法
计算每槽电角度=（极数X180度）/36=20度
求 120度后的第一槽 120/20=6槽由于第一相进线是从第1槽进，1、2、3、4、5、6槽，每槽20度，计120度，120度后的第一槽则是第7槽。就是说第二相绕组的进线应是由第7槽开始，并按第一相绕组相同的方法接线。
7、第三相绕组的进线及其画法
第三相进线的推算与第二相计算法一样，只不过是以第二相进线头为准计算的。即第7、8、9、10、11、12槽每槽为20度，合计和为120度，120度后的第一槽为第13槽。如下图所示
8、下线口诀：
双层绕组：
先底层，迂满距，两边下，先底层，后面层，倒序下，至结束。
9、下线先后顺序下第10、11、12槽的虚线（先底层）、下第13、14、15槽的虚线（先底层）、下第16、17、18槽的虚线（先底层）、下第19、20、21槽（迂满距，两边下，先底层）、下第10、11、12槽的实线（后面层）、下第22、23、24槽的虚线（迂满距，两边下，先底层）、下第13、14、15槽实线（后面层）------以下均按这方法下线。
