第三章高炉本体设计3

2．高炉本体设计2.1高炉内型设计本例为新建年产200万吨炼钢生铁的高炉炼铁车间的工艺设计。

2.1.1高炉有效容积的确定年产200万吨生铁，炼钢生铁占80%，铸造生铁占20% 200×20%=40万吨，按1吨铸造生铁相当于1.15吨的炼钢生铁 40×1.15=46万吨，200×80%+46=206万吨高炉日产量,设休风率为2% P=()吨51.2879%983652060000%21365=⨯=-⨯p （2）确定高炉设计有效容积Vu=n p =I pk =2.15.0*51.2879=1200m 3选取： 每吨生铁的焦比k=0.5t/t ，冶炼强度I=1.2t/m 3·d2.1．2高炉内型尺寸确定（1）炉缸① 炉缸直径：d=0.32Vu 0.45=0.32×12000.45=7.78m 取d=7.8m ② 炉缸高度1h ：a 、渣口高度 2z h =1.272d r C N b T p ⋅⋅⋅ =278.73.758.0951.28792.127.1⨯⨯⨯⨯⨯ =1.84m式中：b －生铁产量波动系数，一般b=1.2p －生铁日产量,吨N －日出铁次数,次C －下部炉缸容积(渣口以下)利用系数,一般c=0.55~0.6炉容大,渣量大时选用较低值d －炉缸直径,米V T －铁水比重,一般V T =7.3t/3m取：h z =1.8mb.风口高度： f h = k hz =1.8/0.55=3.27mK-渣口高度与风口高度之比取h z =3.3m风口数n=2(d+1)=2(7.8+1)=17.6取n=18取风口结构尺寸f==0.37mc.炉缸高度1h =f h +f=3.3+0.37=3.67m 取 3.7m③死铁层高度h 0=0.2*炉喉高度=0.2*h 5=0.2*2.7=0.54m（2）炉腰取 D/d=1.15则 D=1.15×7.8=8.95m取D=8.9m（3）炉腹取'3079︒=α h 2=tan *2d D -α=28.79.8-*tan 3079︒=2.96 取2h =3校核α αd D h -2278.76.932-⨯'2879︒=α（4）炉喉①炉喉直径取d 1/D=0.73d 1=0.73D=0.73*8.9=6.49m取d 1=6.5m②炉喉高度取h 5=2.7m（5）炉身、炉腰高度①炉身角β取β=84.5°②炉身高度h 4h 4=21(D-d 1)tan β=21 *(8.9-6.5)tan84.5°=12.46m 取12.5 校核β tan β=6.6946.12*2-=10.38 β=84.5°炉腰高度h 3H u =2.7*D=3.0*8.9=24.6mh 3 =H u -h 1-h 2-h 4-h 5=24.6-3.7-3-12.5-3=2.4m（6）校核炉容炉缸容积： 1V =41πd 21h =41×3.14×28.7×3.7 =176.73m炉顶容积：2V =( d 2+2D +Dd)122h π =(8.92+8.9*7.8+28.7)123⨯π=164.433m 炉腰容积：3V =41π3D 3h =41×3.14×29.8 *2.4 =149.233m炉身容积：4V =（1212Dd d D ++）124h π =(8.92+ 6.52+ 8.9×6.5) 125.12⨯π =586.493m炉喉容积：5V =41π21d 5h =41×3.14×6.52×3 =99.493mV u =1V +2V +3V +4V +5V =1176.34m3相对误差为：|34.117634 .11761200 |×100%=2%约为2%，设计较为合理．。

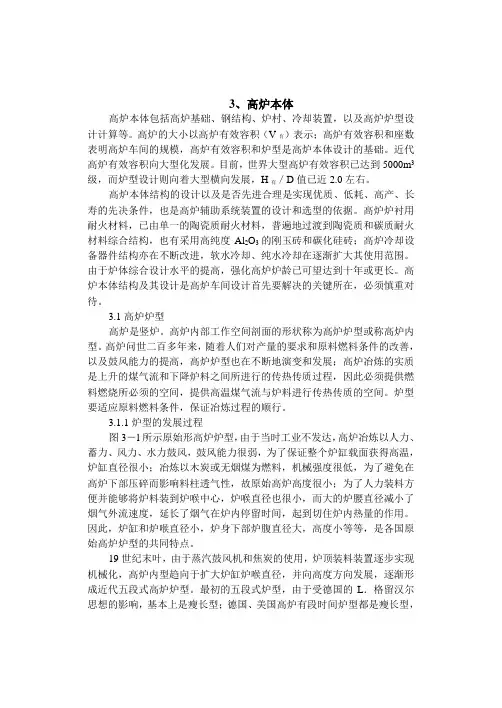

3、高炉本体高炉本体包括高炉基础、钢结构、炉村、冷却装置，以及高炉炉型设）表示；高炉有效容积和座数计计算等。

高炉的大小以高炉有效容积（V有表明高炉车间的规模，高炉有效容积和炉型是高炉本体设计的基础。

近代高炉有效容积向大型化发展。

目前，世界大型高炉有效容积已达到5000m3／D值已近2.0左右。

级，而炉型设计则向着大型横向发展，H有高炉本体结构的设计以及是否先进合理是实现优质、低耗、高产、长寿的先决条件，也是高炉辅助系统装置的设计和选型的依据。

高炉炉衬用耐火材料，已由单一的陶瓷质耐火材料，普遍地过渡到陶瓷质和碳质耐火材料综合结构，也有采用高纯度Al2O3的刚玉砖和碳化硅砖；高炉冷却设备器件结构亦在不断改进，软水冷却、纯水冷却在逐渐扩大其使用范围。

由于炉体综合设计水平的提高，强化高炉炉龄已可望达到十年或更长。

高炉本体结构及其设计是高炉车间设计首先要解决的关键所在，必须慎重对待。

3.1高炉炉型高炉是竖炉。

高炉内部工作空间剖面的形状称为高炉炉型或称高炉内型。

高炉问世二百多年来，随着人们对产量的要求和原料燃料条件的改善，以及鼓风能力的提高，高炉炉型也在不断地演变和发展；高炉冶炼的实质是上升的煤气流和下降炉料之间所进行的传热传质过程，因此必须提供燃料燃烧所必须的空间，提供高温煤气流与炉料进行传热传质的空间。

炉型要适应原料燃料条件，保证冶炼过程的顺行。

3.1.1炉型的发展过程图3－l所示原始形高炉炉型，由于当时工业不发达，高炉冶炼以人力、蓄力、风力、水力鼓风，鼓风能力很弱，为了保证整个炉缸载面获得高温，炉缸直径很小；冶炼以木炭或无烟煤为燃料，机械强度很低，为了避免在高炉下部压碎而影响料柱透气性，故原始高炉高度很小；为了人力装料方便并能够将炉料装到炉喉中心，炉喉直径也很小，而大的炉腰直径减小了烟气外流速度，延长了烟气在炉内停留时间，起到切住炉内热量的作用。

因此，炉缸和炉喉直径小，炉身下部炉腹直径大，高度小等等，是各国原始高炉炉型的共同特点。

学校代码：10128学号：201120411032课程设计说明书题目：年产炼钢生铁550万吨的高炉车间的高炉炉体设计学生姓名：王卫卫学院：材料科学与工程班级：冶金11— 2指导教师：代书华2014 年12 月29 日内蒙古工业大学课程设计（论文）任务书课程名称： 冶金工程课程设计学院： 材料科学与工程 班级： 冶金11-2 学生姓名： 王卫卫 学号： 201120411032 指导教师： 代书华一、题目年产铁水量 550万吨的高炉炉体设计二、目的与意义1. 通过课程设计，巩固、加深和扩大在冶金工程专业课程及相关课程教育中所学到的知识， 训练学生综合运用这些知识去分析和解决工程实际问题的能力。

2. 学习冶金炉设计的一般方法，了解和掌握常用冶金设备或简单冶金设备的设计方法、设计 步骤，为今后从事相关的专业课程设计、毕业设计及实际的工程设计打好必要的基础。

3. 使学生在计算、制图、运用设计资料，熟练有关国家标准、规范、使用经验数据、进行经 验估算等方面受全面的基础训练。

三、要求 （包括原始数据、技术参数、设计要求、图纸量、工作量要求等） 3 1、设计年产炼钢生铁 550 万吨的高炉车间的高炉炉型， 高炉 2 座，高炉工作日 347d ，冶炼强度 I=0.9～1.2t/(m·d)，高炉有效利用系数 η=2.0t/(m 3·d)，燃烧强度 i=1.1t/m 3·d2、高炉炉容校核误差＜ 1%3、完成高炉的纵向剖面图、俯视图、风口布置图和风口结构剖面图，要求完成图纸二张。

4、图纸要求整洁、干净，图形线条准确，清晰四、工作内容、进度安排课程设计可分为以下几个阶段进行。

2014.12.22 — 2014.12.28查阅相关资料。

2014.12.29 — 2015.1.11计算、画图、设计说明书的完成。

2015.1.12 — 2015.1.16 图纸，设计说明书的完善。

五、主要参考文献[1] 郝素菊等编 . 高炉炼铁设计原理 . 北京：冶金工业出版社， 1992.[2] 周传典等编 . 高炉炼铁生产技术手册 . 北京：冶金工业出版社， 2002.[3] 朱苗勇主编 . 现代冶金学 . 北京：冶金工业出版社， 2005.[4] 刘麟瑞等编 . 冶金炉料手册 ( 第 2 版). 北京：冶金工业出版社， 2005.审核意见系（教研室）主任（签字）指导教师下达时间 年 月 日指导教师签字： _______________摘要本设计主要从高炉炉型设计、炉衬设计、高炉冷却设备的选择、风口及出铁口的设计。

内蒙古科技大学毕业设计说明书.内蒙古科技大学本科生毕业设计说明书题目：包头地区原料条件下1500m3高炉本体设计学生姓名：学号：专业：冶金工程班级：冶金09-1指导教师：摘要高炉炼铁是获得生铁的主要手段，高炉是炼铁的主要设备，高炉本体设计是炼铁厂设计的基础。

本着优质、高产、低耗和对环境污染小的方针，长寿与高效是高炉设计与生产所追求的目标。

本设计说明书进行的详细的设计及计算，同时结合国内外一些大型高炉的先进生产操作经验及相关的数据。

力求设计的高炉做到高度机械化、自动化和大型化。

以期达到最佳的生产效益。

本设计为1500m3高炉本体设计，所设计的炼铁高炉采用的高径比为2.78，高炉的有效利用系数为2.3t/(m3٠d)。

车间采用岛式布置，出铁场采用圆形出铁场。

其炉底和炉缸采用的先进的“陶瓷杯”技术来砌筑，从而达到了隔热保温、减少热损、保护炭砖的目的。

炉腹部位用耐火度较高的铝碳转，炉腰和炉身下部用抗渣和防震较好的碳化硅砖，而炉身上部和炉喉用抗刷和抗侵蚀较好的高铝砖。

高炉冷却方法采用了炉壳喷水冷却，和板壁结合的方式达到冷却效果，其中板壁结合中用到的冷却壁有光面冷却壁、第三代和第四代冷却壁。

合适的钢结构和高炉基础设计保证了高炉的正常冶炼。

关键词高炉；炉衬；冷却系统；钢结构AbstractBlast furnace iron making is the main means for pig iron, the main equipment of iron making is blast furnace, blast furnace design of ontology is the foundation of the iron mill design. In line with high quality, high yield, low consumption and pollution to the environment policy of small, long life and high efficiency is the goal of the design and production of the blast furnace. This design manual for detailed design and calculation, at the same time, combined with some large blast furnace at home and abroad advanced production operation experience and related data. Strive to design blast furnace of high mechanization, automation and large. In order to achieve the best production efficiency.This design for 1500 m3 blast furnace body design, The design of the blast furnace high aspect ratio of 2.78,the effective utilization of blast furnace coefficient of 2.3t/(m3٠d).Workshop uses the island type layout cast house using circular cast house Blast furnace bottom and hearth uses advanced technology to building "ceramic cup", so as to achieve the heat insulation heat preservation, reduce heat loss and protect the carbon brick. Furnace belly with high refractoriness of aluminum carbon, bosh and furnace body with good slag resistance and shock-proof carborundum brick, The furnace body and brush with resistance and erosion resistance furnace throat good high alumina brick.Blast furnace cooling method USES a furnace shell water spray cooling, cooling effect and partition way, combined with the wooden partition used in cooling stave cooling wall has smooth surface, the third and fourth generation of cooling stave.Appropriate steel structure and foundation design guarantees the normal of the blast furnace smelting blast furnace.Key word: blast furnace body;the lining;of blast furnace cooling system;steel structure目录摘要 (I)Abstract (II)目录 (III)第一章文献综述 (1)1.1高炉炉型概述 (1)1.1.1高炉炉型的发展 (1)1.1.2高炉炉龄及其影响因素 (2)1.2高炉炉衬的发展 (2)1.2.1高炉各部分耐火材料的选择 (2)1.2.2我国最新对耐火材料的选择 (4)1.3高炉的冷却设备 (4)1.3.1高炉冷却的必要性 (4)1.3.2高炉冷却的目的 (5)1.3.3高炉冷却的方式 (5)1.3.4高炉各个冷却方式的发展以及优缺点 (6)1.4高炉钢结构以及高炉基础的概述 (10)1.4.1高炉的钢结构以及影响因素 (10)1.4.2我国高炉钢结构设计的基本现状 (11)1.4.3我国在高炉钢结构设计上的差距 (12)1.4.4高炉基础的概述 (13)1.5高炉设计方案 (15)第二章炼铁工艺计算 (17)2.1原料成分及参数选择 (17)2.1.1原料成分 (17)2.1.2参数选择 (18)2.2原料成分的整理计算 (19)2.2.1矿石成分补齐计算 (19)2.2.2矿石成分的平衡计算 (20)2.2.3燃料成分的整理计算 (22)2.3配料计算 (23)2.3.1吨铁矿石用量 (23)2.3.2生铁成分计算 (23)2.3.3熔剂用量计算 (24)2.3.4炉料及炉渣成分计算 (24)2.4物料平衡计算 (25)2.5热平衡计算 (29)2.5.1热收入 (29)2.5.2热支出 (30)2.6高温区热平衡计算 (34)2.6.1高温区热收入 (34)2.6.2高温区热支出 (34)2.7炼铁焦比的计算 (36)第三章高炉炉型设计 (38)3.1炉型的计算 (38)3.1.1铁口 (38)3.1.2渣口 (39)3.1.3风口 (39)3.1.4日产铁量的计算 (40)3.1.5炉缸尺寸计算 (40)3.1.6死铁层厚度 (41)3.1.7炉腰直径、炉腹角、炉腹高度的计算 (41)3.1.8炉喉直径、炉喉高度、炉身高度、炉腰高度 (41)3.2炉容的校核 (42)3.3出铁场布置 (42)第四章高炉炉衬设计 (44)4.1各部位砖衬的选择 (44)4.1.1炉底、炉缸部位的选择 (44)4.1.2炉腹部位的选择 (44)4.1.3炉身中下部及炉腰部位的选择 (44)4.1.4炉身上部及炉喉部位的选择 (45)4.2各部位砖量计算 (45)4.2.1炉底、炉缸的砌筑 (46)4.2.2炉腹的砌筑 (46)4.2.3炉腰的砌筑 (47)4.2.4炉身部位的砌筑 (48)第五章高炉冷却系统设计 (52)5.1高炉冷却设备 (52)5.1.1高炉冷却目的及方法 (52)5.1.2冷却设备 (52)5.2冷却器的工作机制 (53)5.3合理的冷却结构 (54)5.4高炉冷却系统的维护 (57)第六章高炉钢结构及基础 (60)6.1高炉钢结构 (60)6.1.1高炉本体钢结构 (60)6.1.2炉壳 (61)6.1.3炉体平台 (61)6.1.4炉体框架 (61)6.1.5热风围管 (62)6.2高炉基础 (62)参考文献 (63)致谢 (65)第一章文献综述1.1高炉炉型概述1.1.1高炉炉型的发展高炉是一种竖炉型的冶炼炉，它由炉体内耐火材料砌成的工作空间、炉体设备、炉体冷却设备、炉体钢结构等组成。
