实验四
一、实验目的：
掌握常见集成加法器芯片逻辑功能及应用。
掌握加法器相关组合逻辑电路的设计和测试方法
二、实验原理
1.半加器：不考虑低位进位，只是本位进行相加的，称为半加器。
2.全加器：考虑低位进位的加法电路称为全加器。
3. 多位加法器
（1）串行多位加法器
（2）并行多位加法器
三：实验内容
一、实现两个BCD码的加法运算
要求：利用74LS283加法器来完成。
思考：当两数之和小于或等于9时，相加结果和二进制数相加没有区别，如果大于9时，要如何处理进位
分析：当两个BCD码相加超过10的时候，再加一个6
电路图如下
结果如下
二、实现两个四位二进制的减法
要求：利用74LS283加法器来完成。
思考：如何将加法器转换为减法功能。
二进制的减法如何实现在算术运算中，减法可以看做加上这个数的负数来表示，在数字电路中，可以将减去一个数表示成加上这个数的反码。
故在设计电路时，可将减数取反，所以电路图如下
在信号发生器：：
结果为。
加法器补码转换电路
在数字电路中，加法器是一种常见的逻辑电路，用于对两个数
字进行加法运算。
而补码转换电路则是用于将数字转换为其补码形
式的电路。
本文将介绍如何将这两种电路结合起来，实现加法器补
码转换电路。
首先，我们来简单回顾一下补码的概念。
在计算机中，负数通
常使用补码来表示。
补码是一种用于表示负数的二进制数表示方法，它的计算方法是将一个数的绝对值转换为二进制形式，然后取反加1。
例如，-3的补码为1101。
现在，我们将补码转换电路与加法器结合起来。
假设我们有两
个数字A和B，它们分别用补码形式表示。
我们希望对这两个数字
进行加法运算，并得到它们的补码形式的结果。
首先，我们需要将A和B的补码输入到加法器中。
加法器将对
这两个补码进行加法运算，并得到结果。
接下来，我们需要对结果
进行补码转换，以得到最终的补码形式的加法结果。
为了实现这一过程，我们可以使用逻辑门和触发器来构建加法
器补码转换电路。
通过适当的连接和控制，我们可以将加法器和补码转换电路有效地结合在一起，实现对补码形式数字的加法运算。
总结一下，加法器补码转换电路是一种将加法器和补码转换电路结合在一起的电路，用于对补码形式数字进行加法运算。
通过合理的设计和实现，我们可以将这两种电路有效地结合起来，实现对补码形式数字的加法运算，为数字电路的设计和实现提供了重要的技术支持。
运放加法器电路
运放加法器电路是一种常见的电路，它可以将多个输入信号相加，并输出它们的和。
这种电路通常使用运放作为核心元件，因为运放具有高增益、高输入阻抗和低输出阻抗等优点，可以有效地放大和处理信号。
运放加法器电路的基本原理是将多个输入信号通过电阻分压器接入运放的反向输入端，然后将运放的正向输入端接地，最后将输出端连接到负载电阻上。
当输入信号经过电阻分压器后，它们的电压将被转换成电流，然后通过运放的反向输入端输入到运放内部的差分放大器中。
差分放大器会将两个输入信号的差值放大，并输出到运放的输出端。
由于运放的反向输入端接收到的多个输入信号的电流相加，因此输出信号就是它们的和。
在实际应用中，运放加法器电路可以用于音频信号的混音、电压信号的加法运算等。
例如，在音频混音中，可以将多个音频信号输入到运放加法器电路中，然后将输出信号连接到功放或扬声器上，从而实现多个音频信号的混合播放。
在电压信号的加法运算中，可以将多个电压信号输入到运放加法器电路中，然后将输出信号连接到示波器或其他测量仪器上，从而实现多个电压信号的加法运算和测量。
需要注意的是，运放加法器电路的输入电压范围和输出电压范围需要根据具体的应用场景进行选择。
如果输入电压过大或过小，可能
会导致运放失真或损坏；如果输出电压过大或过小，可能会导致负载电阻过载或无法正常工作。
因此，在设计运放加法器电路时，需要仔细选择电阻分压器的阻值和运放的增益，以确保电路的稳定性和可靠性。
运放加法器电路是一种简单而实用的电路，可以将多个输入信号相加，并输出它们的和。
它在音频混音、电压信号加法运算等方面具有广泛的应用，是电子工程师和音频工程师必备的基础知识之一。

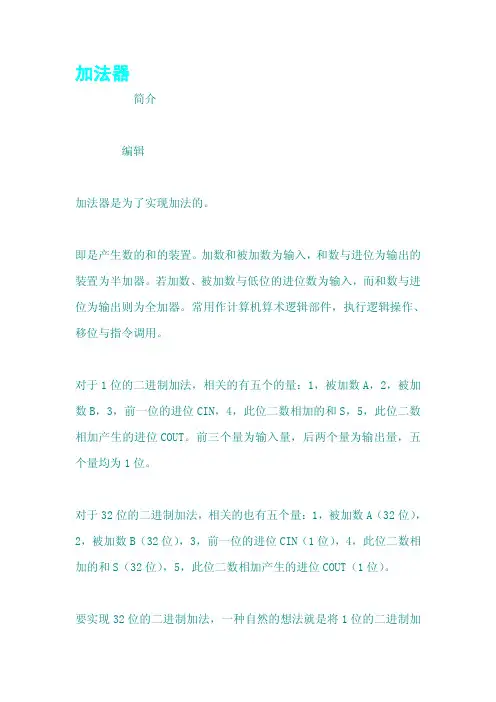

加法器简介编辑加法器是为了实现加法的。
即是产生数的和的装置。
加数和被加数为输入，和数与进位为输出的装置为半加器。
若加数、被加数与低位的进位数为输入，而和数与进位为输出则为全加器。
常用作计算机算术逻辑部件，执行逻辑操作、移位与指令调用。
对于1位的二进制加法，相关的有五个的量：1，被加数A，2，被加数B，3，前一位的进位CIN，4，此位二数相加的和S，5，此位二数相加产生的进位COUT。
前三个量为输入量，后两个量为输出量，五个量均为1位。
对于32位的二进制加法，相关的也有五个量：1，被加数A（32位），2，被加数B（32位），3，前一位的进位CIN（1位），4，此位二数相加的和S（32位），5，此位二数相加产生的进位COUT（1位）。
要实现32位的二进制加法，一种自然的想法就是将1位的二进制加法重复32次（即逐位进位加法器）。
这样做无疑是可行且易行的，但由于每一位的CIN都是由前一位的COUT提供的，所以第2位必须在第1位计算出结果后，才能开始计算；第3位必须在第2位计算出结果后，才能开始计算，等等。
而最后的第32位必须在前31位全部计算出结果后，才能开始计算。
这样的方法，使得实现32位的二进制加法所需的时间是实现1位的二进制加法的时间的32倍。
基本方法编辑可以看出，上法是将32位的加法1位1位串行进行的，要缩短进行的时间，就应设法使上叙进行过程并行化。
逐位进位加法器，在每一位的计算时，都在等待前一位的进位。
那么不妨预先考虑进位输入的所有可能，对于二进制加法来说，就是0与1两种可能，并提前计算出若干位针对这两种可能性的结果。
等到前一位的进位来到时，可以通过一个双路开关选出输出结果。
这就是进位选择加法器的思想。
提前计算多少位的数据为宜？同为32位的情况：线形进位选择加法器，方法是分N级，每级计算32/N位；平方根进位选择加法器，考虑到使两个路径（1，提前计算出若干位针对这两种可能性的结果的路径，2，上一位的进位通过前面的结构的路径）的延时达到相等或是近似。
