船舶结构与设备船体结构

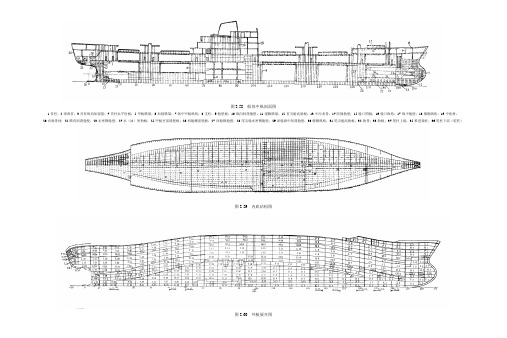

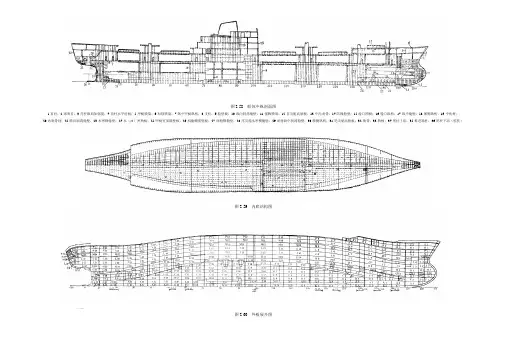

图2-58 船体中纵剖面图
1-首柱；2-球鼻首；3-首柱纵向加强筋；4-首柱水平肘板；5-甲板横梁；6-加强横梁；7-纵中甲板纵桁；8-支柱；9-舱壁板；10-纵向制荡舱壁；11-强胸横梁；12-首尖舱高肋板；13-中内龙骨；14-防撞舱壁；15-舱口围板；16-舱口纵桁；17-纵中舱壁；18-舷侧纵桁；19-中桁材；20-内底骨材；22-横向制荡舱壁；23-水密横舱壁；24-水（油）密肋板；25-甲板室前端壁板；26-机舱棚前壁板；27-深舱横舱壁；28-尾尖舱水密横舱壁；29-深舱纵中制荡舱壁；30-舷侧纵桁；31-尾尖舱高肋板；32-肋骨；33-肋板；34-尾柱上端；35-推进器柱；36-尾柱下部（舵托）
图2-59 内底结构图
图2-60 外板展开图。

船舶结构与设备知识培训一、船舶结构知识船舶结构是指船体的构造和材料。

了解船舶结构知识对于船舶设计、船舶检修和船舶运营至关重要。

1. 船舶结构分类根据用途或功能的不同，船舶结构可分为以下几类：•平底船：具有平坦的底部，主要用于浅水航行。

•垂直船舶：船体竖立，适用于重型货物运输。

•平底船：船体底部平坦，适用于浅水航行。

2. 船体结构船体是船舶的重要组成部分，承受着船舶自身重量和外界风浪压力等。

船体结构包括船底、船侧、船头和船尾等。

3. 船舶材料船舶结构材料的选择直接影响到船舶的性能和使用寿命。

常见的船舶结构材料包括钢铁、铝合金等。

二、船舶设备知识船舶设备是指用于船舶运营过程中的各种设备和系统。

了解船舶设备知识对于船舶操作和维修至关重要。

1. 主机设备主机设备是船舶的动力来源，包括主机、发电机、推进器等。

它们负责船舶的推进和发电工作。

2. 辅助设备辅助设备包括给排水、空调、通信等设备，它们提供船舶运营的辅助功能，保证船舶正常运行。

3. 导航设备导航设备是船舶航行过程中的重要设备，包括罗经、航向指示器、雷达等。

它们帮助船舶航行和导航。

三、船舶结构与设备维护船舶结构与设备的维护是保证船舶安全运行的关键。

合理的维护计划和技术能够延长船舶的使用寿命。

1. 船舶结构维护船舶结构维护包括定期检查和维修船体，防止腐蚀和磨损等问题，并进行必要的补强和更换工作。

2. 船舶设备维护船舶设备维护包括定期检查和保养主机设备、辅助设备和导航设备，保证它们正常运行和提高工作效率。

3. 应急维修和事故处理应急维修和事故处理是在船舶运营过程中常见的情况。

了解正确的处理方法和应急维修技术能够及时解决问题。

四、结语船舶结构与设备知识培训对于船舶行业的从业人员来说至关重要。

通过学习船舶结构和设备知识，我们能够更好地理解船舶的构造和运行原理，提高船舶操作和维护的技能水平，确保船舶安全运行。

以上是船舶结构与设备知识培训的一些基本内容，希望对大家有所帮助。

船舶结构与设备概述1. 引言船舶是一种常见的水上交通工具，具有复杂的结构和各种设备。

理解船舶的结构和设备对于航海运输领域的专业人士至关重要。

本文将介绍船舶的结构和各类设备的概述，以加深对船舶相关知识的理解。

2. 船舶结构概述船舶的结构可以分为上层结构和下层结构两部分。

2.1 上层结构上层结构主要指船舱、甲板和舰岛等部分。

船舱是船舶的内部空间，用于货物存储和人员居住。

甲板是船舶的平台，用于装载货物和供人员活动。

舰岛是船舶上的一座建筑物，用于指挥和控制船舶的航行。

2.2 下层结构下层结构主要指船体和推进装置等部分。

船体是船舶的骨架，由船体骨骼和船体外壳构成。

船体骨架由龙骨、船体骨架材料等组成，支撑船舶的整体结构。

船体外壳由钢板或其他材料制成，用于保护船体骨架。

推进装置包括主推进装置和辅助推进装置，用于推动船舶前进。

3. 船舶设备概述船舶设备可以分为操纵设备、通讯设备、导航设备和安全设备等多个类别。

3.1 操纵设备操纵设备用于操纵船舶的运动和姿态。

主要包括舵机、舵盘、操纵杆和操纵台等。

舵机用于控制船舶的转向，由舵盘或操纵杆操作。

操纵台是船舶驾驶员用于操纵船舶的工作区域。

3.2 通讯设备通讯设备用于船舶与外界进行通信。

主要包括无线电设备、卫星通信设备和电话设备等。

无线电设备用于短距离通信，包括船用对讲机和航行电台等。

卫星通信设备可以实现远距离通信，用于与陆地或其他船只进行通讯。

3.3 导航设备导航设备用于船舶的导航和定位。

主要包括罗盘、雷达、GPS和惯性导航系统等。

罗盘用于船舶的方向定位，通过测量地球的磁场确定船舶的方向。

雷达可以探测物体的位置和距离，用于船舶的避碰和导航。

GPS系统可以通过卫星定位确定船舶的位置。

惯性导航系统可以通过测量船舶的加速度和角速度确定船舶的位置和姿态。

3.4 安全设备安全设备用于保障船舶的安全。

主要包括救生设备、消防设备和报警设备等。

救生设备包括救生圈、救生艇和救生衣等，用于船舶遇险时的救援。

船舶结构与设备特点：1、知识点多、杂。

考点知识多为书本原文，计算、思考等题目较少；2、与货运、避碰同考，所占比例较小.其中货运160道题目,结构占20-30道题;3、后期新题更新不多；4、难点不多，需记忆。

如船舶种类及特点、轻型吊杆、舵设备等。

第一章船舶常识（结构货运）第一节船舶的基本组成与主要标志一、船舶基本组成由主船体、上层建筑及其他各种配套设备等组成。

1、主船体船底:分单层底、双层底。

舭部★舷侧：首/尾部船首/尾甲板：上甲板、平台甲板(注：强力甲板、遮蔽甲板、量吨甲板、舱壁甲板定义见“甲板结构”)、甲板命名舱壁：按方向分横舱壁、纵舱壁(其他分类方式见“舱壁结构”）。

★船底、舷侧、舭部构成船壳板2、上层建筑定义：分类：长上层建筑、短上层建筑（定义）组成：首楼、尾楼、桥楼（位置、作用)、甲板室（长甲板室、短甲板室)★桅屋属于短甲板室上层建筑各层甲板：艇甲板、罗经甲板3、舱室名称机舱、货舱、压载舱、深舱(定义）、其他舱室★隔离空舱(干隔舱)：仅有一个肋骨间距的空舱二、船舶主要标志1、球鼻首和首侧推器标志：位置（前、后）2、吃水标志:公制/英制（10cm/6英尺），★读取3、甲板线标志:尺寸（300mm×25mm)、★位置★4、载重线标志：位置、堪划要求、字母涵义、丈量最小干舷5、其他标志：船名船籍港标志：船名字高比船首字高小10％-20%；船籍港字高为船名字高60％—70％烟囱标志:位置分舱与顶推位置标志：位置、形状引航员登离船标志:上白下红船舶识别号：100总吨及以上客船/300总吨及以上货船，位置公司名称标志:第二节船舶尺度与船舶吨位一、船舶尺度分为：最大尺度、船型尺度、登记尺度最大尺度（全部尺度/周界尺度）：最大长度、宽度、高度(定义）、作用船型尺度（计算尺度、理论尺度）：型长、型宽、型深、型吃水（定义）、作用登记尺度：登记长度、宽度、深度（定义）、作用二、主尺度比型长型宽比、型长型深比、型长型吃水比、型宽型吃水比、型深型吃水比:影响三、船舶吨位1、重量吨分为：排水量和载重量排水量：满载排水量、空船排水量、装载排水量（了解定义)载重量：总载重量、净载重量（了解定义)2、容积吨分为：总吨位、净吨位、运河吨位定义（了解）、★作用：★运河吨位数值比总/净吨位数值大些★第三节船舶种类与特点1、客船分类：全客船、客货船、货客船、客滚船特点:抗沉性好（二舱不沉制)、多层甲板、上层建筑高大、航速快、生活设施配套齐全、设计美观等2、集装箱船特点:单层甲板、开口大、航速快、双层底和双层船壳、抗扭箱（保证强度和提高抗扭强度）、装卸效率高、货损货差小、箱格导轨、方形系数小于0.63、散货船特点：运输密度较小散货、单层甲板、开口大、货舱剖面棱形（作用：便于平舱、卸货、提高稳性)、上下边舱（压载）、单层或双层船壳、船型肥大4、矿砂船特点:运输矿砂、中间舱两侧边舱、开口大、双层底高（重心高）、剖面呈漏斗形、航速低、采用高强度钢5、兼用船O/O船、O/B/O船特点：★装货要求6、杂货船特点：运输件杂货、多起重设备、多层甲板、舱口尺寸大、一舱不沉制7、滚装船特点：首跳板、尾跳板、舷侧跳板（要求、特点）、首门有罩壳式、边铰链式，活动斜坡道或升降平台,跳板工作坡度：不大于8°，通常为4°-5°，横倾小于4°时,跳板对码头负荷不超过2—3t/m2、多层甲板、双层底、纵骨架式、支柱少、纵通甲板、抗沉性差、舱容利用率低、造价高、装卸效率高、航速快、码头适应性好8、木材船特点：舱口大、舷墙高、舷侧多立柱、多起重设备9、冷藏船特点：良好隔热设施与制冷设备、舱口小、多层甲板、航速快、吨位小10、多用途船特点:运输多种货物、舱口大、多层甲板、多起重设备11、液货船油船:双层底和双层船壳、无起重设备、舱口圆形或椭圆、多泵管路、纵骨架式、横、纵舱壁(减少自由液面对船舶稳性影响）、船型肥大、干舷小、专用压载舱/清洁压载舱液体化学品船：采用耐腐蚀不锈钢制成、双层底和双层船壳、舱口小、多泵和管路12、液化气船液化天然气（甲烷）：隔热结构、货舱呈球形和矩形、极少数为棱柱形或圆筒形、常压低温运输液化石油气船：加压液化(球形或圆柱形）/冷冻液化(矩形）/加压、冷冻液化乙烯运输船：加压液化、货舱呈球形、圆柱形和矩形13、高速客船水翼船、气垫船（全垫升、水面效应）、双体船（特点、航行方式)14、其他船舶工程船：挖泥船、起重船、海洋调查船、敷缆船、航标船工作船：拖船、供应船、破冰船（首尾两舷设有大的压载舱）、海难救助船、消防船、科考船第二章船体结构与船舶管系（结构与货运）第一节船体受力1、力/力矩分类：总纵弯曲力矩、扭转力矩、横向作用力、局部作用力2、总纵弯曲力矩产生原因、分布（★船中力矩最大、1/4L处剪切力最大)、“中拱中垂”（★拉伸/压缩，波长=船长）3、扭转力矩、横向作用力产生原因（了解）★4、主要构件、次要构件定义、辨别5、船体结构设计与建造要求第二节船体结构一、船体结构形式与主要结构图1、骨架形式分类：横骨架式、纵骨架式、混合骨架式2、横骨架式/纵骨架式/★混合骨架式特点、应用3、★外板展开图：边接/端接定义、并板位置、船壳板组成（船底、舭部、舷侧、舷顶列板)及厚度分布特点★船壳板命名（两字母一数字)：左、右舷分别为P、S，以平板龙骨为K板，向左/右依次为A、B、C、D。

船舶结构与设备知识考点第一章船舶常识第一节船舶的基本组成与主要标志考点一：主船体主船体结构是指由上甲板、船底、舷侧及首尾等结构所组成的水密的空心结构，为了布置各种管系及分隔货物，用甲板和舱壁将整个主船体分成数个舱室以满足船舶营运的不同需要。

（1）船的前端称为船首，船的后端称为船尾，中间部分称为船中，船首的线性弯曲部分称为首舷，船尾的线性弯曲部分称为尾舷，经过船首、船尾，将船体分成左右对称两部分的直线叫首尾线或纵中线，在最大船宽处垂直于首尾线的方向叫正横。

（2）位于船首轮廓线向前倾斜的构件叫首柱。

位于船尾轮廓线的构件叫尾柱。

（3）位于主船体最上层的首尾统长甲板叫上甲板，上甲板自船中向首尾逐渐翘起的垂直高度叫舷弧，上甲板以下的甲板统称为下（层）甲板，自上而下分别称为二甲板、三甲板等。

（4）位于船体最下层的部分称为船底，只有一层船底板的称为单底，有两层船底板的称为双层底。

（5）沿船长方向将船内空间分隔成若干舱室的竖壁称横舱壁，它通常是不透水的，称为水密横舱壁，其中最前端的水密横舱壁称为防撞舱壁，又称首尖舱舱壁。

（6）两侧直立部分叫舷侧，位于船底中心线的船底板叫平板龙骨，舷侧与船底交汇处的圆弧部分叫舭部，甲板在中间拱起的高度叫梁拱。

考点二：上层建筑在上层连续甲板上，由一舷伸至另一舷的或其侧壁板离舷侧板向内不大于船宽B（通常以符号B表示船宽）4%的围蔽建筑物，称为上层建筑，包括船首楼、桥楼和尾楼。

其他的围蔽建筑物称为甲板室。

1．首楼位于船首部的上层建筑，称为船首楼。

船首楼的长度一般为船长L（通常以符号L表示船长）10%左右。

超过25%L的船首楼，称为长船首楼。

船首楼一般只设一层；船首楼的作用是减小船首部上浪，改善船舶航行条件；首楼内的舱室可作为贮藏室等舱室。

2．尾楼位于船尾部的上层建筑，称为船尾楼。

当船尾楼的长度超过25%L时，称为长尾楼。

船尾楼的作用可减小船尾上浪，保护机舱，并可布置船员住舱及其他舱室。

船舶修造知识点总结图解一、船舶结构船舶的结构由船体和船舶设备组成，船体主要包括船体骨架和外壳结构，船舶设备包括动力设备、辅助设备和配套设备。

1. 船舶的分类根据用途和功能，船舶可以分为货船、客船、工程船和军舰等不同类型。

2. 船体结构船体结构是船舶的骨架，主要包括船体骨架和外壳结构。

船体骨架由船体纵向骨架和船体横向骨架组成，外壳结构由船体甲板和船体舱室组成。

3. 船舶设备船舶设备包括动力设备、辅助设备和配套设备。

动力设备主要包括主机、推进器和舵机等，辅助设备主要包括发电机、压缩机和脱水机等，配套设备主要包括船舶通信设备、航行设备和防污设备等。

4. 船舶建造材料船舶建造材料有钢、铝合金、复合材料等，其中钢材是最常用的船体材料，铝合金和复合材料逐渐在船舶建造中得到应用。

5. 船舶建造工艺船舶建造工艺包括坯料加工、船体组装和设备安装。

坯料加工主要包括钢板预制和零部件加工，船体组装主要包括船体骨架组装和外壳组装，设备安装主要包括设备安装和设备调试。

6. 船舶检验认证船舶建造过程中需要进行船级社的检验认证，确保船舶建造符合国际和国内的相关标准和规范。

二、船舶安全船舶安全是船舶修造的核心问题，包括结构安全、设备安全和航行安全等多个方面。

1. 结构安全船舶结构安全主要包括船体结构的强度和稳性。

船体结构的强度包括船体的纵向和横向强度，船体的稳性包括船舶的稳态和运动稳性。

2. 设备安全船舶设备安全主要包括船舶动力设备的可靠性和辅助设备的完备性。

船舶动力设备的可靠性包括主机的功率和推进器的效率，辅助设备的完备性包括船舶的供电系统和压气系统。

3. 航行安全航行安全主要包括船舶的导航安全和气象安全。

船舶的导航安全包括航行设备和通信设备的可靠性，气象安全包括船舶在不同气象条件下的适航性。

三、船舶维护船舶维护是延长船舶使用寿命、保障船舶运营安全的重要措施，主要包括船舶的日常维护、定期维护和特别维护。

1. 船舶日常维护船舶的日常维护主要包括船舶清洁、润滑和防腐等工作。
