LCD1602显示汉字研究与程序设计1602是一款最常用也是最便宜的液晶显示屏。
最多可以显示两行标准字符,每行最多可以显示16个字符。
1602可以显示内部常用字符(包括阿拉伯数字,英文字母大小写,常用符号和日文假名等),也可以显示自定义字符(单或多个字符组成的简单汉字,符号,图案等,最多可以产生8个自定义字符)。
一、显示常用字符。
1602液晶模块内部的字符发生存储器(CGROM)已经存储了160个不同的点阵字符图形,如下表所示,这些字符有:阿拉伯数字、英文字母的大小写、常用的符号、和日文假名等,每一个字符都有一个固定的代码,比如大写的英文字母“A”的代码是41H,显示时模块把地址41H中的点阵字符图形显示出来,我们就能看到字母“A”十进制十六进制ASCII字符十进制十六进制ASCII字符十进制十六进制ASCII字符00 00 自定义字符1 56 38 8 96 60 `01 01 自定义字符2 57 39 9 97 61 a02 02 自定义字符3 58 3A : 98 62 b03 03 自定义字符4 59 3B ; 99 63 c04 04 自定义字符5 60 3C < 100 64 d05 05 自定义字符6 61 3D = 101 65 e06 06 自定义字符7 62 3E > 102 66 f07 07 自定义字符8 63 3F ? 103 67 g08 08 自定义字符1 64 40 @ 104 68 h09 09 自定义字符2 65 41 A 105 69 i10 0A 自定义字符3 66 42 B 106 6A j11 0B 自定义字符4 67 43 C 107 6B k12 0C 自定义字符5 68 44 D 108 6C l13 0D 自定义字符6 69 45 E 109 6D m14 0E 自定义字符7 70 46 F 110 6E n15 0F 自定义字符8 71 47 G 111 6F o32 20 空格72 48 H 112 70 p33 21 ! 73 49 I 113 71 q34 22 " 74 4A J 114 72 r35 23 # 75 4B K 115 73 s36 24 $ 76 4C L 116 74 t37 25 % 77 4D M 117 75 u38 26 & 78 4E N 118 76 v39 27 ' 79 4F O 119 77 w40 28 ( 80 50 P 120 78 x41 29 ) 81 51 Q 121 79 y42 2A * 82 52 R 122 7A z43 2B + 83 53 S 123 7B {44 2C , 84 54 T 124 7C |45 2D - 85 55 U 125 7D }46 2E . 86 56 V 126 7E ~47 2F / 87 57 W48 30 0 88 58 X49 31 1 89 59 Y50 32 2 90 5A Z51 33 3 91 5B [52 34 4 92 5C \53 35 5 93 5D ]54 36 6 94 5E ^55 37 7 95 5F _显示操作的过程:首先确认显示的位置,即在第几行,第几个字符开始显示。
lcd1602 显示原理,LCD1602 液晶显示器的分类有哪
些?
LCD1602 是一种工业字符型液晶,能够同时显示16x02 即32 个字符。
LCD1602 液晶显示原理LCD1602 液晶显示的原理是利用液晶的物理特性,通过电压对其显示区域进行控制,有电就有显示,这样即可以显示出图形。
1602 液晶也叫1602 字符型液晶,它是一种专门用来显示字母、数字、符号等的点阵型液晶模块。
它由若干个5X7 或者5X11 等点阵字符位组成,每个点阵字符位都可以显示一个字符,每位之间有一个点距的间隔,每行之间也有间隔,起到了字符间距和行间距的作用。
正因为如此所以它不能很好地显示图形(用自定义CGRAM,显示效果也不好)。
1602LCD 是指显示的内容为16X2,即可以显示两行,每行16 个字符液晶模块(显示字符和数字)。
市面上字符液晶大多数是基于
HD44780 液晶芯片的,控制原理是完全相同的,因此基于HD44780 写的控制程序可以很方便地应用于市面上大部分的字符型液晶。
LCD1602 显示中文汉字LCD1602 相比大家都比较了解,但是我们一般只用来显示字符,数字。
最近在网上看许多人用LCD1602 来显示汉字,觉得有趣于是拜读了一些资料,教程,但感觉大部分相当晦涩难懂,本人认为既然是教程,就不必要相当的复杂,毕竟人家看完许久后还是不能得出实验结果~!!接下我谈谈我得做法,保证你10 分钟之内一样可以在LCD1602 上显示你想显示的各种符号,汉字!!!首先:我们要弄清楚一个概念,其实我们使用1602 显示中文汉字,就是利用其内部的自定义字节空间,我们都知道LCD1602 内部有一个64 字节的自定义CGRAM,那幺好,我们就是要利用自定义字节来达到显示汉字的效果.我们知道一个字符占8 个字节,所以在CGRAM 能够存放8 个字符。
也就是说,这个64 字节的CGRAM 是给我们提供写入数据的,那幺我们怎幺把我们要的汉字写入CGRAM 呢?不要急,大家查看LCD1602 的用户手册,里面提到当我们需要想CGRAM 写入数据时,我们需要先写入CGRAM 的地址,从手册上可知,CGRAM 的地址为0x40.所以当我们要写入数据时,要先写入一条地址命令write_com(0x040);然后把你要写入的数据通过写数据命令写入write_date( 你要写得数据);做完以上步骤了,是不是LCD1602 就会显示你输入的汉字呢?不要急,以上你只是把你要显示汉字的代码存放在CGRAM 里,就相当于其他常用字符一样固定在LCD 里面了,如果你不把它读出来,LCD 是不会显示的。
当你把上面的步骤做完后,接下来要做的与你平常怎幺使用LCD1602 是一样的,只不过是LCD1602 里面增加了一些你自定义的字符,汉字。
可能到这里,也许会有些疑问,既然自定义字符、汉字的代码需要我们自己输入,那幺我该怎幺编写这些代码,呵呵,不要着急,接下来就要用到下面这个取字模软件。
相信有的朋友应该都用过这个软件。
1.基本简介LCD1602工业字符型液晶,能够同时显示16x02即32个字符。
(16列2行)1602液晶也叫1602字符型液晶,它是一种专门用来显示字母、数字、符号等的点阵型液晶模块。
它由若干个5X7或者5X11等点阵字符位组成,每个点阵字符位都可以显示一个字符,每位之间有一个点距的间隔,每行之间也有间隔,起到了字符间距和行间距的作用,正因为如此所以它不能很好地显示图形(用自定义CGRAM,显示效果也不好)。
1602LCD是指显示的内容为16X2,即可以显示两行,每行16个字符液晶模块(显示字符和数字)。
目前市面上字符液晶绝大多数是基于HD44780液晶芯片的,控制原理是完全相同的,因此基于HD44780写的控制程序可以很方便地应用于市面上大部分的字符型液晶。
2.管脚功能1602采用标准的16脚接口,其中:第1脚:VSS为电源地第2脚:VCC接5V电源正极第3脚:V0为液晶显示器对比度调整端,接正电源时对比度最弱,接地电源时对比度最高(对比度过高时会产生“鬼影”,使用时可以通过一个10K的电位器调整对比度)。
第4脚:RS为寄存器选择,高电平1时选择数据寄存器、低电平0时选择指令寄存器。
第5脚:RW为读写信号线,高电平(1)时进行读操作,低电平(0)时进行写操作。
第6脚:E(或EN)端为使能(enable)端,高电平(1)时读取信息,负跳变时执行指令。
第7~14脚:D0~D7为8位双向数据端。
第15~16脚:空脚或背灯电源。
15脚背光正极,16脚背光负极。
⑶特性3.3V或5V工作电压,对比度可调内含复位电路提供各种控制命令,如:清屏、字符闪烁、光标闪烁、显示移位等多种功能有80字节显示数据存储器DDRAM内建有192个5X7点阵的字型的字符发生器CGROM 8个可由用户自定义的5X7的字符发生器CGRAM3特性应用+3.3V电压,对比度可调内含复位电路提供各种控制命令,如:清屏、字符闪烁、光标闪烁、显示移位等多种功能有80字节显示数据存储器DDRAM内建有192个5X7点阵的字型的字符发生器CGROM8个可由用户自定义的5X7的字符发生器CGRA。

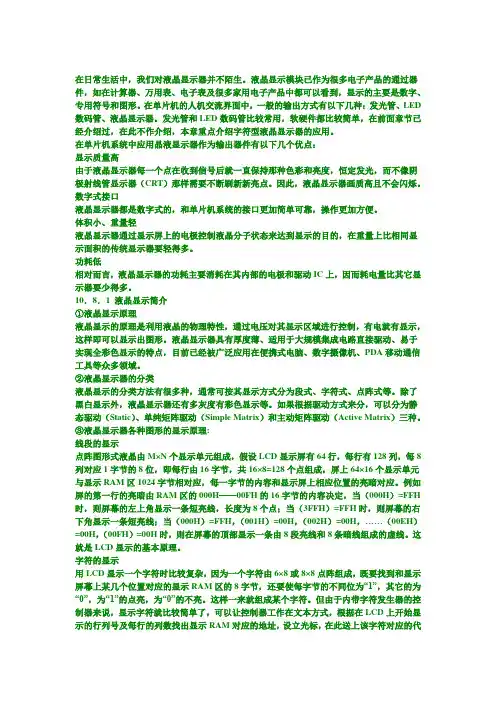

在日常生活中,我们对液晶显示器并不陌生。
液晶显示模块已作为很多电子产品的通过器件,如在计算器、万用表、电子表及很多家用电子产品中都可以看到,显示的主要是数字、专用符号和图形。
在单片机的人机交流界面中,一般的输出方式有以下几种:发光管、LED 数码管、液晶显示器。
发光管和LED数码管比较常用,软硬件都比较简单,在前面章节已经介绍过,在此不作介绍,本章重点介绍字符型液晶显示器的应用。
在单片机系统中应用晶液显示器作为输出器件有以下几个优点:显示质量高由于液晶显示器每一个点在收到信号后就一直保持那种色彩和亮度,恒定发光,而不像阴极射线管显示器(CRT)那样需要不断刷新新亮点。
因此,液晶显示器画质高且不会闪烁。
数字式接口液晶显示器都是数字式的,和单片机系统的接口更加简单可靠,操作更加方便。
体积小、重量轻液晶显示器通过显示屏上的电极控制液晶分子状态来达到显示的目的,在重量上比相同显示面积的传统显示器要轻得多。
功耗低相对而言,液晶显示器的功耗主要消耗在其内部的电极和驱动IC上,因而耗电量比其它显示器要少得多。
10.8.1 液晶显示简介①液晶显示原理液晶显示的原理是利用液晶的物理特性,通过电压对其显示区域进行控制,有电就有显示,这样即可以显示出图形。
液晶显示器具有厚度薄、适用于大规模集成电路直接驱动、易于实现全彩色显示的特点,目前已经被广泛应用在便携式电脑、数字摄像机、PDA移动通信工具等众多领域。
②液晶显示器的分类液晶显示的分类方法有很多种,通常可按其显示方式分为段式、字符式、点阵式等。
除了黑白显示外,液晶显示器还有多灰度有彩色显示等。
如果根据驱动方式来分,可以分为静态驱动(Static)、单纯矩阵驱动(Simple Matrix)和主动矩阵驱动(Active Matrix)三种。
③液晶显示器各种图形的显示原理:线段的显示点阵图形式液晶由M×N个显示单元组成,假设LCD显示屏有64行,每行有128列,每8列对应1字节的8位,即每行由16字节,共16×8=128个点组成,屏上64×16个显示单元与显示RAM区1024字节相对应,每一字节的内容和显示屏上相应位置的亮暗对应。
LCD 液晶显示器是Liquid Crystal Display 的简称LCM(LCDModule)即LCD显示模组,是指将显示控制器,驱动器,字符存储器等集成到一起的LCD显示产品,它提供用户一个标准的LCD显示驱动接口(有4位、8位、VGA等不同类型),用户按照接口要求进行操作来控制LCD正确显示。
字符型LCD:有多个5*7或5*11点阵符位组成,每个点阵符位都可以显示一个字符。
专用于显示字母,数字,及自定义符号。
常用的有16字*1行,16字*2行,20字*2行,40字*2行:如LCD 1602 是16*2,可以显示两行字符,每行16个字符。
点阵式LCD: 不但可以显示字符,还可以显示汉字,图形。
如LCD 12864VDD :接5V正电源VL :液晶显示器对比度调整端,接正电源对比度最弱,接地时对比度最高,对比度过高会产生“鬼影”,一般在该引脚接一固定电阻或一电位器。
RS :寄存器选择,1时选择数据寄存器,0时选择指令寄存器。
R/W:读写控制信号线,1为读操作,0为写操作。
E : 为模块使能端,当有高电平跳变到低电平时,液晶模块执行命令。
DB0-DB7:8位双向数据线。
DDRAM就是显示数据RAM,用来寄存待显示的字符代码。
共80个字节,其地址和屏幕的对应关系如下表:也就是说想要在LCD1602屏幕的第一行第一列显示一个"A"字,就要向DDRAM的00H 地址写入“A”字的代码就行了。
但具体的写入是要按LCD模块的指令格式来进行的,后面我会说到的。
那么一行可有40个地址呀?是的,在1602中我们就用前16个就行了。
第二行也一样用前16个地址。
第一行对应16个地址位0x00-0x0fH,第二行对应的地址为:40H-4FH1602液晶模块内部的字符发生存储器(CGROM)已经存储了160个不同的点阵字符图形,如下表所示,这些字符有:阿拉伯数字、英文字母的大小写、常用的符号、和日文假名等,每一个字符都有一个固定的代码,比如大写的英文字母“A”的代码是01000001B(41H),显示时模块把地址41H中的点阵字符图形显示出来,我们就能看到字母“A”#define RS_0 PORTC&=~(1<<PC0) //RS为0,0选择指令寄存器#define RS_1 PORTC|=(1<<PC0) //RS 为1,1选择数据寄存器#define RW_0 PORTC&=~(1<<PC1) //RW为0, 0为写操作#define RW_1 PORTC&=(1<<PC1) //RW为1,1为读操作#define EN_0 PORTC&=~(1<<PC2) //E 为0,#define EN_1 PORTC&=(1<<PC2) //E 为1. //使能端,高电平跳变到低电平时,液晶模块执行命令。

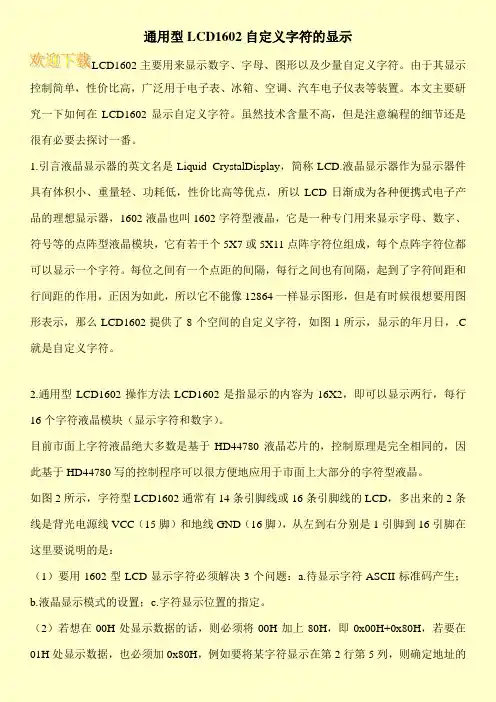

通用型LCD1602自定义字符的显示LCD1602主要用来显示数字、字母、图形以及少量自定义字符。
由于其显示控制简单,性价比高,广泛用于电子表、冰箱、空调、汽车电子仪表等装置。
本文主要研究一下如何在LCD1602显示自定义字符。
虽然技术含量不高,但是注意编程的细节还是很有必要去探讨一番。
1.引言液晶显示器的英文名是Liquid CrystalDisplay,简称LCD.液晶显示器作为显示器件具有体积小、重量轻、功耗低,性价比高等优点,所以LCD日渐成为各种便携式电子产品的理想显示器,1602液晶也叫1602字符型液晶,它是一种专门用来显示字母、数字、符号等的点阵型液晶模块,它有若干个5X7或5X11点阵字符位组成,每个点阵字符位都可以显示一个字符。
每位之间有一个点距的间隔,每行之间也有间隔,起到了字符间距和行间距的作用,正因为如此,所以它不能像12864一样显示图形,但是有时候很想要用图形表示,那么LCD1602提供了8个空间的自定义字符,如图1所示,显示的年月日,.C 就是自定义字符。
2.通用型LCD1602操作方法LCD1602是指显示的内容为16X2,即可以显示两行,每行16个字符液晶模块(显示字符和数字)。
目前市面上字符液晶绝大多数是基于HD44780液晶芯片的,控制原理是完全相同的,因此基于HD44780写的控制程序可以很方便地应用于市面上大部分的字符型液晶。
如图2所示,字符型LCD1602通常有14条引脚线或16条引脚线的LCD,多出来的2条线是背光电源线VCC(15脚)和地线GND(16脚),从左到右分别是1引脚到16引脚在这里要说明的是:(1)要用1602型LCD显示字符必须解决3个问题:a.待显示字符ASCII标准码产生;b.液晶显示模式的设置;c.字符显示位置的指定。
(2)若想在00H处显示数据的话,则必须将00H加上80H,即0x00H+0x80H,若要在01H处显示数据,也必须加0x80H,例如要将某字符显示在第2行第5列,则确定地址的。
单片机LCD1602显示字符和数字的汇编程序1,单片机和LCD1602的连线,和程序结果显示如下图:2,LCD第一行显示字符XIAORENGUANG第二行显示RAM中40H到46H中的数字。
程序如下:RS EQU P2.4RW EQU P2.5E EQU P2.6ORG 0000HAJMP MAINORG 0030HMAIN: MOV SP,#60HMOV 40H,#01HMOV 41H,#02HMOV 42H,#03HMOV 43H,#04HMOV 44H,#05HMOV 45H,#06HMOV 46H,#07HACALL DD1 ;DD1是LCD初始化MOV DPTR,#TABLE1ACALL DD2;DD2是LCD第一行显示TABLE1ACALL PPP ;PPP是LCD第二行显示RAM中40H到46H中的数据SJMP $DD1: MOV p0,#01H ;清屏CALL ENABLEMOV p0,#38H ;显示功能CALL ENABLEMOV p0,#0FH ;显示开关控制CALL ENABLEMOV p0,#06H ;显示光标右移加1CALL ENABLERETDD2: MOV p0,#80H;第一行的开始位置cALL ENABLECALL WRITE1;到TABLE1取码?RETENABLE: CLR RS ;送命令CLR RWCLR ECALL DELAYSETB ERETWRITE1: MOV R1,#00H ;显示table中的值A1: MOV A,R1;到table取码MOVC A,@A+DPTRcall wRITE2 ;显示到lcdINC R1CJNE A,#00H,A1 ;是否到00hRETWRITE2:MOV p0,A ;显示SETB RSCLR RWCLR ECALL DELAYSETB ERET(动态显示频率、幅度核心程序设计思想:可以利用如下程序)MOV40H,#01HMOV41H,#02HMOV42H,#03H)MOV R1,#40H;显示table中的值MOV A,R1;到table取码MOVC A,@A+DPTRMOV P0,AINC R1LJMP LOOPDELAY: PUSH ACCMOV A,R4MOV R4,#05D1: MOV R5,#0FFHDJNZ R5,$DJNZ R4,D1MOV R4,APOP ACCRETPPP: MOV p0,#0C0H;第二行的位置CALL ENABLEMOV DPTR,#TAB;显示CALL WRITE3;到TABLE2 取码RETWRITE3: MOV R1,#40H ;显示table中的值MOV R7,#07HA2: MOV A,@R1;到table取码MOVC A,@A+DPTRcall wRITE2 ;显示到lcdINC R1DJNZ R7,A2 ;是否到00hRETtable1: db"XIAORENGUANG ",00H TAB: DB 30H, 31H, 32H, 33HDB 34H, 35H, 36H, 37HDB 38H, 39HEND。
1602液晶模块内部的字符发生存储器(CGROM)已经存储了160个不同的点阵字符图形,这些字符有:阿拉伯数字、英文字母的大小写、常用的符号、和日文假名等,但是没有汉字库。
每一个字符都有一个固定的代码,比如大写的英文字母“A”的代码是01000001B(41H),显示时模块把地址41H中的点阵字符图形显示出来,我们就能看到字母“A”。
今天偶然在网上发现有的人利用1602显示简单的汉字,对这个产生了兴趣,上网搜了一些资料,自己慢慢的研究了一下,终于弄懂了怎么回事,自己也写了一个显示“天”,“℃”,“你”,“土”,心形,“明”的程序。
下面就和大家一起分享一下。
查看LCD1602的CGROM字符代码表,可以发现从00000000B~00000111B (00H~07H)地址的内容是没有定义的,它是留给用户自己定义的,用户可以通过先定义LCD1602的CGRAM中的内容,最多可以自定义8个字符,然后就可以同调用CGROM字符一样来调用自定义好的字符。
那么如何设定CGRAM中的内容呢?首先我们要把所要编写的字符对应于5X8点阵的“字模”提取出来,我们可以通过相关的软件来提取,也可以手工提取。
说白了也就是将点阵的某一行中有显示的点用1表示,无显示的点用0表示,以此形成该行对应的字模数据。
设定CGRAM的内容,要一行一行的设定,每一行对应一个CGRAM,5X8点阵,每行5点,共8行,因此要将8行的字模数据都写入CGRAM。
写好后,就可像调用CGROM字符一样来来调用它了(CGRAM是可写可读的,CGROM只可读不可写)。
下面贴出我的程序(见1602LCD文件夹中的1602显示汉字.Uv2文件),实物图和Proteus仿真图,由于一个字符的点数为5X8,点数太少所以显示效果不是很好,经实验发现实物效果比仿真要好,下面为两者的效果图。
1602液晶显示汉字程序利用1602显示汉字也不是新鲜的内容,今天不想颓废了。
只是需要自己事先定义一下汉字的字模,就是显示出来的汉子字体结构。
要定义字模就需要知道1602的CGRAM地址和显示字符的地址DD RAM图1:12 3 4 5 678 9 10 111213 1415 160001 02 03 04 0506 07 08 090A0B0C 0D 0E 0F4041 424344454647 4849 4A 4B4C 4D4E4F第一行第一个字符的地址是( 0x80) ,后面的字符地址以此类推第二行第一个字符的地址为( 0x80+ 0x40),需要在第一行的基地址后面加上一个偏移量0x40,后面的地址在此基址上再依次加一。
voiddelay(unsigned int time_i){int i;for (;tim>0;tim--){for (i=0;i<10;i++);}}void command_out(char out_data){RW=0;RS=0;EN=1;DB=out_data;EN=0;delay(10);}void OUTD(char out_data){RS=1;RW=0;EN=1;DB=out_data;EN=0;delay(10);}OUTI()是写入指令的函数,OUTD()是写入数据的函数。
如:左上角第一个5*7的显示数据为:0x00,0x01,0x81,0x12,0x24,0x41,0x81,0x10蓝色区域的相应位为1这样就可以写出全部4个5*7点阵的显示数据了,把它封装在一个数组中,如数组,hanzi[]={0x00,0x01,0x81,0x12,0x24,0x41,0x81,0x10,………………}之后利用命令:OUTI(0X40);for (i=0;i<64;i++){OUTD(neu[i]);}将这个数组中的数据赋值到1602内部CGRAM中。
完成后,再设置数据在1602上的显示地址,根据图1的结构,设置好位置,如在第一行第一个字符和第二个字符以及第二行第一个字符和第二个字符处显示:Command_out(0x80+0x00);for(i=0;i<4;i++){ data_out (i); }Command_out(0x80+0x40);for (i=4;i<8;i++){data_out(i); }command_out()的作用是设置显示的起始地址,data_out()的作用是将hanzi[]数组中的16进制数据发送出去,每一个16进制数字对应之5*7点阵上的每一行内容。
液晶显示模块可以分为字段,字符点阵,图形点阵 3 种。
一般只有后者可以显示汉字和图形。
LCD 1602 是常见的16 × 2 行,6 × 8 字符点阵液晶模块,广泛应用于智能仪表、通信、办公自动化设备中,其字符发生器 ROM 中自带数字和英文字母及一些特殊符号的字符库,没有汉字。
我们利用 1602 可以建立 8 个 6 × 8 点阵自定义字库的特点,在一个测温的实例中成功显示了少量汉字和特殊符号——℃,下面是显示部分的实施方法。
一、电路构成简图LCD1602 液晶显示模块按图 1 所示连接单片机,其接口的引脚功能介绍如下:BLA :背光源正极,接 +5V ;BLK :背光源负极,接地;VO :液晶显示偏压信号,通过电位器 W1 调节, 1602 偏压接近 0V ;RS :接 P1 . 2 ,决定传输类型是数据或命令, 1- 表示数据, 0- 表示命令;R / W :接 P1 . 6 ,读/写控制, 1 一表示读, O 一表示写;E :接 P13 ,使能端,高电平有效;DB0 ~ DB7 :数据端口,连接 P0 。
液晶显示模块 1602 更详细的信息可以查阅相关的资料,此处不再赘述。
二、自定义字库的建立及关键子程序的软件实现若要显示汉字,关键是先要自己建立欲显示的汉字字库。
1602 提供了,在片内CGRAM 的 00H 一 3FH 共 64 个字节的空间,可以存放 8 个 6 × 8 点阵的自建字符库,其代码分别为 00H 一 07H ,然后在显示时只要用查表法调用汉字的相应代码就可以了。
下面给出相应的子程序,为了更好地理解 1602 液晶显示模块的相关指令,以注释的方式存程序中给出解释 .1 .显示自定义字符内容的流程图图3为 6 × 8点阵形成的“日”字,前面3位补0,其编码为1FH,11H,11H,1FH,11H,1FH,00H。
其他汉字可以以此编出相应的编码。
