电气控制线路故障及其查找

电工排查线路故障方法
1.直观诊断法：通过观察电气装置是否有火花、异常声音、冒烟等现象，以及观
察保险丝是否熔断、导线颜色是否正常等，初步判断出故障的位置和原因。

2.替换法：当怀疑某个元件或组件有故障时，可以使用替换法来检查。

将疑似故
障的元件或组件替换为新的、同型号的元件或组件，如果替换后电路恢复正常工作，那么就可以确定原来的元件或组件有故障。

3.逐步排除法：如有短路现象出现时，可逐步切除部分线路以确定故障范围和故
障点。

对于并联或串联的多个支路，也可以逐个断开支路，观察电路是否恢复正常工作，从而找到故障支路。

4.仪器测试法：借助各种仪器仪表测量各种参数，如用示波器观察波形的变化，
以便分析故障的原因。

这种方法多用于弱电线路中。

5.对比法：将出现故障的电路与正常电路进行对比，通过对比两个电路的电压、
电流、电阻等参数，找出故障的原因。

6.调试法：对于一些可调性的电路，可以通过调试来找出故障原因。

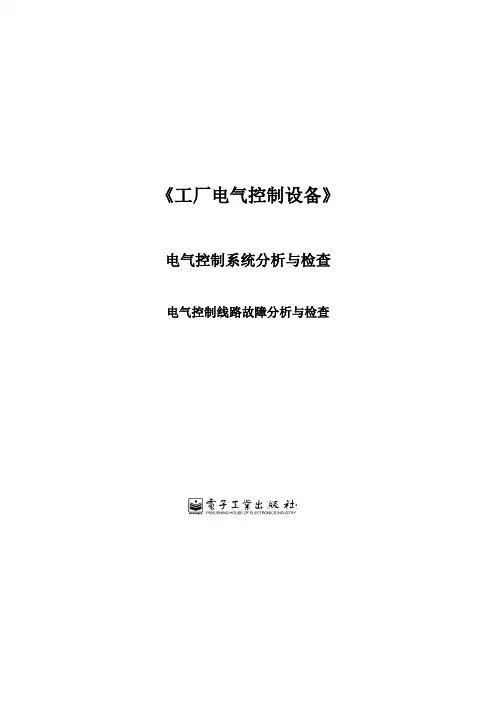

《工厂电气控制设备》电气控制系统分析与检查电气控制线路故障分析与检查授课方案教学设计/实验实训项目实施方案经过降压后的校验灯法如图5.2所示。

对于降压后的控制电路应选用高于电路电压的灯泡，校验灯一端应接在被测点的对应电源端，再用另外一端分别碰触需要判断的各点，测试情况如表5.3所示。

表5.3 校验灯法查找故障点故障现象测试状态0-2 0-3 0-4 故障点按下SB1时，KM不吸合未按下SB1不亮亮亮不亮不亮亮亮亮亮FR动断触点接触不良SB2动断触点接触不良KM线圈断路断开KM线圈，按下SB1亮亮不亮SB1触点接触不良2）验电笔法用验电笔检查电路故障的优点是安全、灵活、方便，缺点是受电压限制，并与具体电路的结构有关。

因此，测试结果不是很准确。

另外，有时电器元件触头烧断，但是因有爬弧，用验电笔测试，仍然发光，而且亮度还较强，这样也会造成判断错误。

用验电笔检查电路故障的方法分别如图5.3和图5.4所示。

图5.3 380 V验电笔法图5.4 降压后的验电笔法在图5.3中，如果按下SB1或SB3后，接触器KM不吸合，遇到这种情况可以用验电笔从A点开始依次检测B、C、D、E和F点，观察验电笔是否发光，且亮度是否相同。

如果在检查过程中发现某点发光变暗，则说明被测点以前的元件或导线有问题。

停电后仔细检查，直到查出问题并消除故障为止。

但是，在检查过程中有时还会发现各点都亮，而且亮度都一样，接触器也没问题，就是不吸合，原因可能是启动按钮SB1本身触头有问题不能导通，也可能是SB2或FR动断触点断路，电弧将两个静触点导通或因绝缘部分被击穿使两触点导通，遇到这类情况就必须用电压表进行检查。

图5.4是经变压器降压后供给控制电路电源的。

有时变压器二次侧不接地，用验电笔就不能有效地检测故障点，所以用验电笔检查这种供电线路故障是具有局限性的。

3.断电检查法断电检查法是将被检修的电气设备完全（或部分）与外部电源切断后进行检修的方法。

编订：__________________审核：__________________单位：__________________电气控制线路故障的检查和分析方法(正式) Deploy The Objectives, Requirements And Methods To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.Word格式 / 完整 / 可编辑文件编号：KG-AO-8754-55 电气控制线路故障的检查和分析方法(正式)使用备注：本文档可用在日常工作场景，通过对目的、要求、方式、方法、进度等进行具体的部署，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。

下载后就可自由编辑。

一个控制线路，它可以简单，也可以复杂。

但是，任何复杂的控制线路总是由一些较简单的环节有机地组合起来的。

每一个环节又是由若干电器元件组成，每个电器元件又由若干零部件组成。

然而，故障往往只是由于某个或某几个电器元件、部件或接线有问题而产生的。

电气控制线路形式多样，复杂程度不一，其故障常常和机械、液压系统交错在一起，难以分辨。

常用的电气控制线路故障的检查和分析方法有：调查研究法、试验法、逻辑分析法和测量法。

一般情况下，调查研究法能帮助我们找出故障现象；而试验法不仅能找出故障现象，而且还能找到故障部位或故障回路；逻辑分析法石缩小故障范围的有效方法；测量法是找出故障点的基本可靠和有效的方法。

1.调查研究法调查研究法主要是通过询问设备操作员，看有无由于故障引起明显的外观征兆；听设备电器元件在运行时的声音与正常运行时有无明显差异；摸电气发热元件及线路的温度是否正常等。

在听电气设备运行声音是否正常而需要通电时，应以不损坏设备和扩大故障范围为前提；在摸靠近传动装置的电器元件和容易发生触电事故的故障部位时，必须在切断电源后进行，以确保人员和设备的安全。

科技资讯科技资讯S I N &T NOLOGY I NFORM TI ON 2008NO .07SC I ENCE &TECH NO LOG Y I NFOR M A TI O N 工程技术1电气控制电路的特点电作为一种能源,具有容易传输、没有污染、无噪声、控制方便等优点,已经深入到了工业、农业、交通、国防以及人们的日常生活中。

因此,科学技术及生产力的发展,最能体现在电气化上。

电气控制系统是由受令部分、分析判断部分和执行部分构成,其功能与其他控制系统相同。

电气控制系统按逻辑判断部分的结构,可分为接触器、继电器控制系统、可编程顺序控制系统和交磁放大机等。

不同类型的控制系统可以并存,界限已不是十分明显。

从电路上看,电气控制电路按功能可分为:主回路和控制回路。

一般电气控制电路由以下部分构成即:电源部分、电源保护部分、控制部分、执行部分测量部分、指示部分以及受令部分等。

2控制电路的常见故障电路故障是指在一个电路内除了电源和元器件本身故障以外的使电路不能正常工作的其他一切故障。

所以,电路故障也是整体方面的故障,包括接线方式、电接触、电路参数配合等方面。

2.1电路故障的分类2.1.1断路故障电路断路故障是指电路某一回路非正常断开,使电流不能在回路中流通的故障。

如断线、接触不良等。

2.1.2短路和短接故障电路中的不同电位的两点被导体短接起来,造成电路不能正常工作,称为短路故障,某些情况下也称为短接故障。

2.1.3接地故障电路中的某点非正常接地所形成的故障,称为接地故障。

接地故障有单相接地故障,两相或三相接地故障。

对于中性点不接地的单相接地,将使三相对地电压发生严重变化,从而造成电气绝缘击穿的故障等。

2.1.4极性故障直流电流有正极、负极。

交流电路有同名端、异名端。

在许多情况下,如果极性接反,同名端接错,将造成电气设备不能正常工作的电路故障,称为极性故障。

2.1.5连接故障任何电路都是将各元器件按照一定的顺序连接起来的。

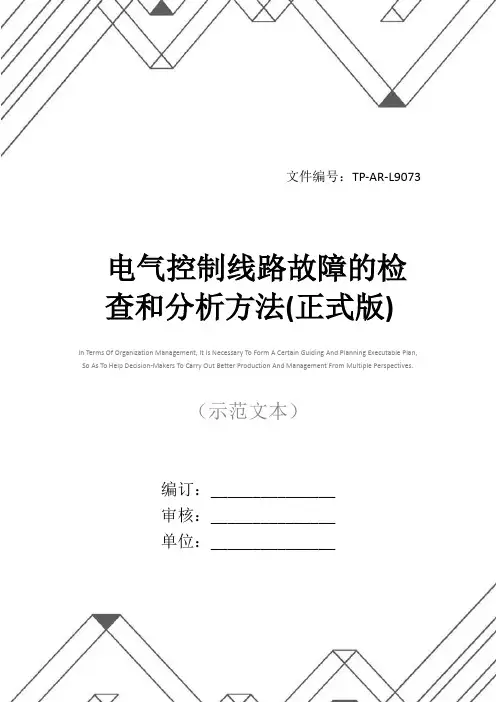

文件编号：TP-AR-L9073In Terms Of Organization Management, It Is Necessary To Form A Certain Guiding And Planning Executable Plan, So As To Help Decision-Makers To Carry Out Better Production And Management From Multiple Perspectives.（示范文本）编订：_______________审核：_______________单位：_______________电气控制线路故障的检查和分析方法(正式版)电气控制线路故障的检查和分析方法(正式版)使用注意：该安全管理资料可用在组织/机构/单位管理上，形成一定的具有指导性，规划性的可执行计划，从而实现多角度地帮助决策人员进行更好的生产与管理。

材料内容可根据实际情况作相应修改，请在使用时认真阅读。

一个控制线路，它可以简单，也可以复杂。

但是，任何复杂的控制线路总是由一些较简单的环节有机地组合起来的。

每一个环节又是由若干电器元件组成，每个电器元件又由若干零部件组成。

然而，故障往往只是由于某个或某几个电器元件、部件或接线有问题而产生的。

电气控制线路形式多样，复杂程度不一，其故障常常和机械、液压系统交错在一起，难以分辨。

常用的电气控制线路故障的检查和分析方法有：调查研究法、试验法、逻辑分析法和测量法。

一般情况下，调查研究法能帮助我们找出故障现象；而试验法不仅能找出故障现象，而且还能找到故障部位或故障回路；逻辑分析法石缩小故障范围的有效方法；测量法是找出故障点的基本可靠和有效的方法。

1.调查研究法调查研究法主要是通过询问设备操作员，看有无由于故障引起明显的外观征兆；听设备电器元件在运行时的声音与正常运行时有无明显差异；摸电气发热元件及线路的温度是否正常等。

电气控制电路故障的查找和排除方法摘要：在电气控制的过程中，经常会出现不同种类的电气故障，这要求我们对电路进行维修、检查以及排除故障。

文章提出了电气设备电路故障的查找方法和步骤，具体的检查技术和对常见故障的处理，通过案例具体问题具体分析，对相应的使用方法进行说明。

关键词：电气电路故障查找和排除方法中图分类号：tn108.7文献标识码： a 文章编号：出现电气故障的现象各种各样。

如：同种故障可能会有不一样的故障想象，不同种类的故障会有一样的故障想象，这类故障具有同一性和多样性，为查找电路故障带来困难。

然而，故障想象是查找电气故障的根本依据，因此对电路故障进行仔细检查和分析，从中找出原因，而对电路故障出现点的查找又有一定的规律可循。

一、对电气设备中的电路故障进行调查当电气控制的电路出现故障时，不可以盲目乱动，在检查维修前对相应的故障发生状况进行仔细的调查。

当寻找电路故障点有困难时，一般可以通过以下步骤进行，第一是望，看清电路的型号、组成和功能。

根据以往的经验对系统安装的原理和结构进行分析，再根据元件的型号分析它的工作原理。

然后对系统故障进行初步检查，其内容包括：系统外观有没有明显的损伤，各部分连线是否正常，控制内部系统的元件是否烧焦，导线是否松落等；第二是问，询问工作人员对故障发生前后电路和设备的运行状况，故障发生时的迹象等，例如有没有响声、火花、冒烟等；事故发生前后有无频繁的起动、正反转、过载等现象。

询问系统的主要功能、故障现象、内部结构、有无故障先兆等，经过询问，得到一些有用信息；第三是闻，听一下电路工作时有没有异常的工作响动，例如振动声、放电声等，用嗅觉器官感觉是否有烧焦的异味。

这对确定电力故障的范围十分有用；第四是听，在电气设备还能勉强运转但又不至于扩大故障的情况下，可以通过启动运行，倾听有无响动，如果有，尽快判断出响动的位置，同时快速关掉电源；第五是摸，在关掉电源后，快速检查线圈，接头等容易发热的部分，看温度是否正常；第六点切，即检查电路。

电气控制线路常见故障排查的方法电气控制线路在工业生产中起着重要的作用，但是由于使用时间长或者操作不当等原因，常常会出现故障。

本文将介绍几种电气控制线路常见的故障排查方法。

一、线路短路故障线路短路故障是指线路中两个或多个导体之间发生了直接接触，导致电流增大，引起保险丝熔断或电器损坏。

当发现线路出现短路故障时，应首先断开电源，并使用万用表检查线路的电阻值，找出短路部位。

然后修复或更换故障部位，重新接通电源，测试是否正常工作。

二、线路开路故障线路开路故障是指线路中某个导体与其他导体之间断开，导致电流无法通过，使电器无法正常工作。

当发现线路出现开路故障时，应使用万用表检查线路的电阻值，找出断路部位。

然后修复或更换故障部位，重新接通电源，测试是否正常工作。

三、电器运行不稳定故障电器运行不稳定故障是指电器在工作过程中出现抖动、停止或速度不稳定等现象。

当发现电器出现运行不稳定故障时，应检查电器的电源、电机、传动系统等部位是否正常。

同时，还应检查电器的控制线路是否存在短路、开路或接触不良等故障。

根据故障情况，进行逐一排查，定位并解决故障。

四、电气设备过载故障电气设备过载故障是指电气设备长时间工作或工作负荷过大，导致电气设备无法正常工作。

当发现电气设备出现过载故障时，应检查是否存在电路设计不合理或设备使用不当等原因。

同时，还应检查电气设备的散热系统是否正常，是否存在过热现象。

根据故障情况，进行逐一排查，解决故障。

五、电气设备接地故障电气设备接地故障是指电气设备的绝缘系统发生短路，导致电气设备无法正常工作。

当发现电气设备出现接地故障时，应首先断开电源，并使用万用表检查电气设备的绝缘阻值。

如果绝缘阻值低于规定值，则说明存在接地故障。

此时应及时修复或更换故障部位，重新接通电源，测试是否正常工作。

以上是几种电气控制线路常见的故障排查方法，希望对大家有所帮助。

在实际工作中，应按照规定的操作流程进行排查，确保操作安全，避免发生意外。

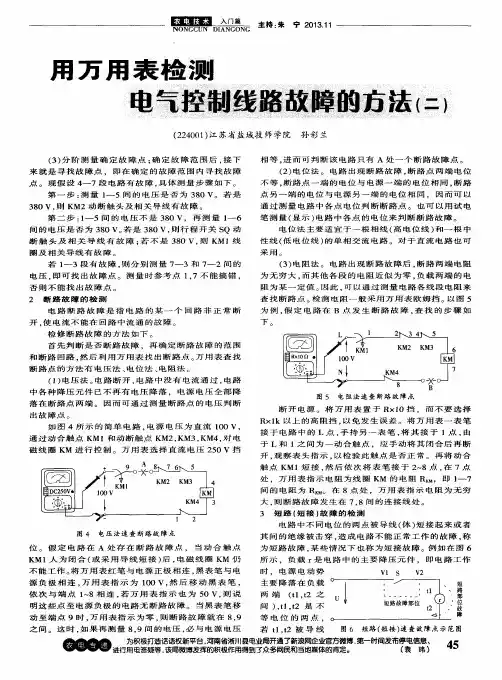

万用表查找电气控制电路故障方法
查找线路故障一般有电压法和电阻法。

电压法就是利用测电压来检测故障点，电阻法就是利用测电阻来查找故障。

它们各有优势，假如对线路不熟识，我们推举用电阻法来推断故障，相对较平安。

主线路电线比较少，推断故障比较简单，这里就拿掌握线路来举例子。

在测量掌握线路之前，先断开掌握线路电源/熔断器，让掌握线路和主线路分开。

这样做的目的是在测掌握线路时，不会受到主线路的干扰。

然后一个表笔放在掌握回路的奇数起始编号（比如101），另外一个表笔放在掌握回路的偶数起始编号（比如102），它们之间阻值应当无限大。

然后按一下按钮开关SB2，这时应当是有肯定的阻值（阻值等于线圈电阻）。

假如阻值还是无限大，说明两个表笔之间不通、某个地方断了，那就接着往下查找。

空不出手来按按钮，我们可以用短电线或者其他金属物体把按钮短接起来，检测完以后再拆掉即可。

然后我们再按按钮，并测起始端子的下一个端子（103）和偶数起始编号（102）之间的电阻。

假如有肯定的阻值，说明101和103之间有断路。

假如阻值还是无限大，说明103和102之间还是某个地方有断路，那就接着往下查找。

...以此类推，直到找到故障点...
由于编号规章打算尾数为奇数和偶数是两个不同极性线路，所以我们测以奇数结尾的端子和偶数结尾的端子，它们之间正常是有肯定的电阻的。

（当然前提是同一个电源回路）。

电气设备控制电路检修方法及技巧1、电气掌握设备故障调查——初诊电路消失故障，重点是查出故障点，切忌盲目乱动。

在检修之前，应对故障发生状况进行具体地调查。

2.1眼看。

首先依据电气元件如接触器、时间继电器、测温仪表等也许分析其工作原理。

再看触点是否烧蚀、熔毁；线圈是否发热、烧焦；熔体是否熔断；脱扣器是否脱扣；连接螺钉是否松动。

总之这一环节是对系统故障初步检查，主要检查一些明显的外观故障等。

2.2口问。

询问操作人员故障发生前后电路和设备的运行状况，以及故障发生时的现象，如有无特别烟火及声响，故障发生前有无频繁启动、制动、正反转、过载等现象；询问系统主要功能、操作方法、正常现象以及故障过程、有无故障先兆等，通过询问，往往能得到一些很有用的信息。

2.3鼻闻。

用嗅觉器官感觉一下有无电气元件发热、烧焦的异味，这对确定电路故障范围特别有用。

2.4耳听。

听一下电路工作时有无特别响动，如振动声、摩擦声、放电声以及其它声响。

在电路设备还能牵强运转而又不至于扩大故障的前提下，可通电启动运行，倾听有无异响，如有应尽快推断异响位置并快速关断电源。

2.5手摸。

用手摸电气设备看有无发热现象，温升是否正常，从而推断出温度上升的缘由，找到故障点。

通过感官的初步推断，分析故障现象的缘由，渐渐缩小故障范围，进而推断故障元件之所在。

3电气掌握设备故障分析查找——详诊3.1依据电气设备的结构及工作原理查找故障点。

检修故障时，应当在清晰电气掌握原理的前提下，先从主电路入手，看拖动该设备的几个电动机是否正常，然后逆着电流方向检查主电路的触点系统、热元件、熔断器、隔离开关及线路本身是否有故障，接着依据主电路与掌握电路的掌握关系，检查掌握回路的线路接头、自锁或连锁触点、电磁线圈是否正常，检查制动装置、传动机构中工作不正常的范围，从而找出故障部位。

3.2从掌握电路动作程序检查故障范围。

假如断电状况下不能找到故障点时，可对电气设备进行通电检查。

通电检查前要先切断主电路，让电动机停转，将掌握器或转换开关置于零位，行程开关还原到正常位置，然后通电，用万用表检查电源电压是否正常，有没有缺相或严峻不平衡。

1.电气控制系统常见故障分析1.1线路接触不良：在电气控制系统运行中，线路接触不良属于常见的故障，例如开关位置或是回路接触不良等，都会致使控制系统停止工作，从而给电气设备的稳定运行形成严重影响。

导致接触不良情况出现的因素是，安装操作不当或是系统老化严重，造成内部电流受阻、联通的结点出现问题，进而给整个系统的稳定运行形成负面影响。

线路接触不良的情况得不到及时处理，则会出现系统断路、漏电、短路的现象，从而给设备和操作人员的安全造成威胁。

所谓电气过载，指的是电力控制系统通过的加载电压或是电流过大，进而致使系统停止工作，给系统的运行形成严重影响，损害了设备。

岀现电气过载的原因是，电气控制系统并联的电气设备过多或是电源电压不稳定，进而升高了通过系统的电压或电流，产生了巨大的热量，从而损害了系统。

1.3短路故障：短路故障指的是，在电路运行过程中，某一部分出现短接的現象，电源和原件直接串联，致使通过原件的电流过大，进而破坏了系统内的原件，如此一来不仅会造成经济损失，严重时还可能引发火灾，威胁到相关人员的人身安全。

通常导致系统短路的因素是，未合理设计和安装造成系统的绝缘装置损坏，或是系统内部装置老化而引起的，接线不正确也可能出现短路。

2.电气控制系统故障的维修技巧2.1釆用排查法进行维修:电路控制系统维修中最常使用的方法，就是排查法。

它主要包含有短路法、仪表排除法、系统自排、故障代码分析。

①短路排查法：在确定了发生故障的工作环节后，使用导线短接相应的线路，若故障消除，则说明故障点推测正确，遂展开维修。

②仪表排除法：此处的仪表是指万用表，通过万用表能够将电气控制系统中过电流、电源缺相等障碍检测岀来，从而进行故障点排查。

断电时，利用电阻档对电阻元件的阻值正常与否进行检测。

③系统自排法：在电气控制系统故障较小的时候，可采用此种方法。

具体而言，运行系统，实现控制系统的一个循环，进而将系统故障发生的工作环节排查出来，以便后续维修。

《电气控制线路故障排除与检修》课程标准一、课程介绍本课程旨在培养学生在电气控制线路故障排除与检修方面的能力。

通过研究本课程，学生将能够掌握电气控制线路的基本原理、故障排除与检修方法，并具备分析和解决电气控制线路故障的能力。

二、课程目标1. 熟悉电气控制线路的基本组成和工作原理；2. 掌握电气控制线路故障排除的基本方法和步骤；3. 学会使用测试仪器和设备进行电气控制线路故障诊断；4. 能够分析和解决电气控制线路故障，并进行正确的检修和维修；5. 培养良好的安全意识和团队合作精神。

三、课程内容1. 电气控制线路的基本组成和工作原理；2. 电气控制线路的故障排除方法和步骤；3. 常见电气控制线路故障的解决方案；4. 使用测试仪器和设备进行电气控制线路故障诊断的技巧；5. 电气控制线路的检修和维修技术；6. 安全意识和团队合作精神的培养。

四、教学方法本课程将采用理论授课、案例分析和实践操作相结合的教学方法。

学生将通过听讲、讨论、实验等方式，掌握电气控制线路故障排除与检修的技能和方法。

五、考核方式学生的考核将包括平时成绩和期末考试成绩两部分。

平时成绩将根据学生的出勤情况、课堂表现和实验报告等方式进行评定。

期末考试将检验学生对电气控制线路故障排除与检修知识的掌握程度。

六、参考教材1. 《电气控制线路故障排除与检修教程》2. 《电气控制线路故障诊断技术与方法》3. 《电气控制线路故障案例分析与测试实践》七、备注本课程标准仅供参考，根据实际教学情况和学生需求，可进行适度调整和修改。

以上为文档《电气控制线路故障排除与检修》课程标准的内容，请查阅。

电气控制电路的故障的查找和排除方法电气设备的故障是引起电力系统的原因，会使电力系统正常运行中断。

应对电气设备管理模式进行更深层次的探索，研究更加科学合理的电气设备管理模式，增强电气设备运行的可靠性，提高电力系统的稳定性，是很重要的。

本文将围绕电气控制电路故障的查找和排除方法进行讨论。

标签：电气；电路故障；查找；排除方法在电气控制的过程中，经常会出现各种各样的电气故障，这要求及时对电路进行维修、检查与排除故障。

电气设备电路故障的查找方法与步骤，具体的检查技术与对常见故障的处理，具体问题需要具体分析。

1.电气控制系统简介1.1概述电气控制系统一般被称为电气设备二次控制回路，不同的设备有不同的控制回路，而且高压电气设备与低压电气设备的控制方式也不相同。

1.2主要功能为了保证一次设备运行的可靠与安全，需要有许多辅助电气设备为之服务，能够实现某项控制功能的若干个电器组件的组合，称为控制回路或二次回路。

这些设备要有以下功能：（1）自动控制功能高压和大电流开关设备的体积是很大的，一般都采用操作系统来控制分、合闸，特别是当设备出了故障时，需要开关自动切断电路，要有一套自动控制的电气操作设备，对供电设备进行自动控制。

（2）保护功能电气设备与线路在运行过程中会发生故障，电流会超过设备与线路允许工作的范围与限度，这就需要一套检测这些故障信号并对设备和线路进行自动调整的保护设备。

（3）监视功能电是眼睛看不见的，一台设备是否带电或断电，从外表看无法分辨，这就需要设置各种视听信号，如灯光和音响等，对一次设备进行电气监视。

（4）测量功能灯光和音响信号只能定性地表明设备的工作状态，如果想定量地知道电气设备的工作情况，还需要有各种仪表测量设备，测量线路的各种参数，如电压、电流、频率和功率的大小等。

在设备操作与监视当中，传统的操作组件、控制电器、仪表和信号等设备大多可被电脑控制系统及电子组件所取代，但在小型设备和就地局部控制的电路中仍有一定的应用范围。

电气控制线路故障排除方法电气控制线路故障排除是在工业生产过程中经常需要进行的工作。

在实际工作中，由于各种原因可能出现电气控制线路故障，对于这些故障出现的原因和解决方法，掌握必要的电气知识和故障排除方法是非常重要的，本文将为大家介绍几种常见的电气控制线路故障排除方法。

一、测量电路参数电气控制系统的故障通常会导致它的一些电气参数偏离正常。

因此，进行电路参数测量可以有效地确定电路异常的地方。

电路参数包括电压、电流、电阻、电容、电感等。

对于电流测量，首先需要确定电流测量的范围和电流表的类型和量程。

对于电压测量，需要确定测量电源的电压和负载端的电压。

在电路参数测量时，需要注意测量安全，避免发生电击和短路等危险。

二、检查电气元器件对于电气控制系统的故障排除，检查电气元器件是非常重要的。

电气元器件包括断路器、继电器、开关、接触器、变压器、电容器、电感器等。

检查元器件时需要注意安全，要确保电源已经关闭，电路已经断开后再进行检查。

同时，在检查前，需要先了解各个元器件的参数、型号和连接方式，以便更好地判断是否已经发生故障。

三、检查电气连接电路的连接也是出现故障的普遍原因，因此，在进行电气控制线路故障排除时，检查电路连接也是必不可少的。

检查电路连接时应仔细检查各个连接点之间的线路和接头是否松动、腐蚀或烧坏等。

同时，还要检查线路的颜色是否正确、线路的电压、电流、频率和相序等参数是否符合规定。

四、检查控制信号控制信号是电气控制系统中非常重要的一部分，在出现故障时也需要进行检查。

控制信号通常包括电源、信号线、控制器和执行器等部分。

当出现控制信号故障时，需要从信号源以及信号的传输和接收端依次检查，找出信号异常的地方。

同时，需要检查控制信号的频率、大小以及正负极性等参数，以便更好地判断是否发生故障。

五、使用故障排除工具在排除电气控制故障时，使用专门的故障排除工具也是非常必要的。

常见的故障排除工具包括万用表、示波器、电源供电器、信号发生器和逆变器等。

常用的电气控制线路故障的检查和分析方法常用的电气控制线路故障的检查和分析方法有：调查研究法、试验法、逻辑分析法和测量法等几种。

在一般情况下，调查研究法能帮助我们找出故障现象；实验法不仅能找出故障现象，而且还能找到故障部位或故障回路；逻辑分析法是缩小故障范围的有效方法；测量法是找出故障点的基本、可靠和有效的方法。

在检查和分析故障时，并不是仅采用一种方法就能找出故障点的，而是往往需要用几种方法同时进行才能迅速找出故障点。

现将几种故障的检查和分析方法分述如下：（1）调查研究法调查研究法主要是通过询问设备操作工人；了解故障未发生前的一些现象及引起的原因，操作是否恰当。

看有无由于故障引起明显的外观征兆；听设备各电气元件在运行时的声音与正常运行时有无明显差异；摸电气发热元件及线路的温度是否正常等为确保人员和设备的安全，在听电气设备运行声音是否正常而需要通电时，应以不损坏设备和扩大故障范围为前提。

在摸靠近传动装置的电器元件和容易发生触电事故的故障部位时，必须在切断电源后进行（2）试验法是在不损坏电气和机械设备的条件下，可通电进行试验法。

通电试验一般可先进行点动试验各控制环节的动作程序，若发现某一电器动作不符合要求，即说明故障范围在与此电器有关饿电路中。

然后在这部分故障电路中进一步检查，便可找出故障点在采用试验法检查时，可以采用暂时切除部分电路（如主电路）的试验方法，来检查各控制环节的动作是否正常。

但必须注意不要随意用外力使接触器或继电器动作，以防引起事故（3）逻辑分析法逻辑分析法是根据电气控制线路工作原理、控制环节的动作程序以及它们之间联系，结合故障现象作具体的分析，迅速地缩小检查范围，然后判断故障所在逻辑分析法是一种以准为前提、以快为目的的检查方法。

因此，它更适用于对复杂线路的故障检查。

因为复杂线路往往有上百个电器元件和上千条连线，如果采用逐一检查的方法，不仅需耗费大量时间，而且也容易遗漏，甚至会漏查故障点。
