低压配电接地系统

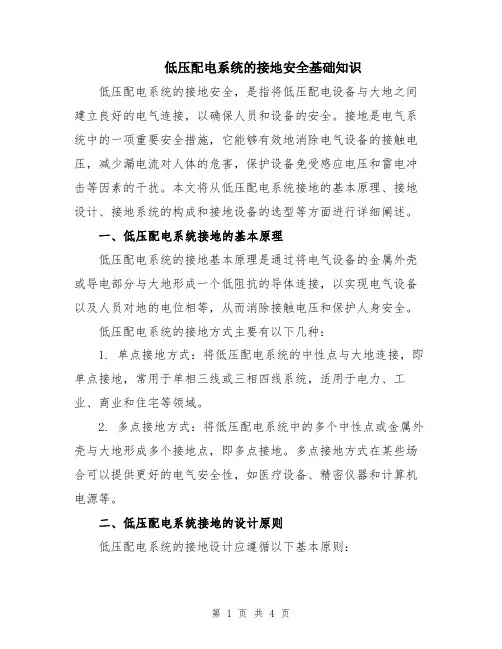

低压配电系统的接地安全基础知识低压配电系统的接地安全，是指将低压配电设备与大地之间建立良好的电气连接，以确保人员和设备的安全。

接地是电气系统中的一项重要安全措施，它能够有效地消除电气设备的接触电压，减少漏电流对人体的危害，保护设备免受感应电压和雷电冲击等因素的干扰。

本文将从低压配电系统接地的基本原理、接地设计、接地系统的构成和接地设备的选型等方面进行详细阐述。

一、低压配电系统接地的基本原理低压配电系统的接地基本原理是通过将电气设备的金属外壳或导电部分与大地形成一个低阻抗的导体连接，以实现电气设备以及人员对地的电位相等，从而消除接触电压和保护人身安全。

低压配电系统的接地方式主要有以下几种：1. 单点接地方式：将低压配电系统的中性点与大地连接，即单点接地，常用于单相三线或三相四线系统，适用于电力、工业、商业和住宅等领域。

2. 多点接地方式：将低压配电系统中的多个中性点或金属外壳与大地形成多个接地点，即多点接地。

多点接地方式在某些场合可以提供更好的电气安全性，如医疗设备、精密仪器和计算机电源等。

二、低压配电系统接地的设计原则低压配电系统的接地设计应遵循以下基本原则：1. 安全性原则：接地设计应符合国家和行业标准的要求，确保人员和设备的安全。

2. 可靠性原则：接地系统应具有良好的导电性和耐久性，确保接地的有效性和稳定性。

3. 经济性原则：接地设计应根据实际情况综合考虑成本和效益，合理选择接地材料和设备，实现经济效益最大化。

4. 简易性原则：接地系统的设计和施工应简单、方便，易于操作和维护。

三、低压配电系统接地系统的构成低压配电系统的接地系统由以下几部分组成：1. 接地电极：接地电极是将电气设备与大地连接的关键部分，常见的接地电极有接地棒、接地网和接地钢筋等。

- 接地棒是将电气设备与地下大地连接的金属棒状物体，通常由铜或镀铜的钢制成，材料导电性好，耐腐蚀性强，使用寿命长。

- 接地网是将大面积的金属部分与大地连接的网格状导体，通常由铜、镀铜钢筋或镀铜铝合金制成，具有良好的导电性能和机械强度。

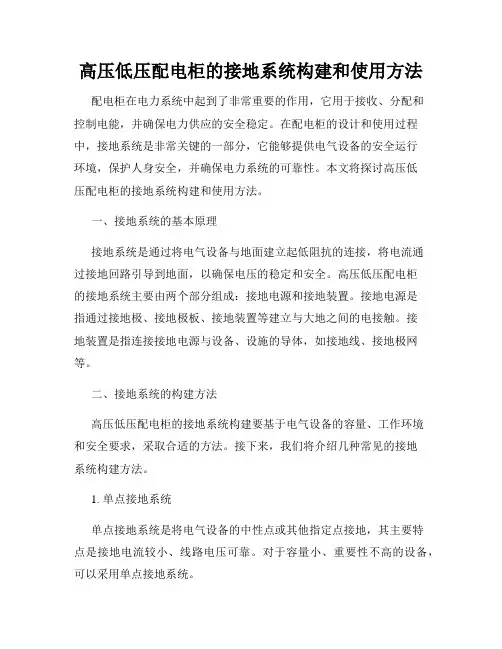

高压低压配电柜的接地系统构建和使用方法配电柜在电力系统中起到了非常重要的作用，它用于接收、分配和控制电能，并确保电力供应的安全稳定。

在配电柜的设计和使用过程中，接地系统是非常关键的一部分，它能够提供电气设备的安全运行环境，保护人身安全，并确保电力系统的可靠性。

本文将探讨高压低压配电柜的接地系统构建和使用方法。

一、接地系统的基本原理接地系统是通过将电气设备与地面建立起低阻抗的连接，将电流通过接地回路引导到地面，以确保电压的稳定和安全。

高压低压配电柜的接地系统主要由两个部分组成：接地电源和接地装置。

接地电源是指通过接地极、接地极板、接地装置等建立与大地之间的电接触。

接地装置是指连接接地电源与设备、设施的导体，如接地线、接地极网等。

二、接地系统的构建方法高压低压配电柜的接地系统构建要基于电气设备的容量、工作环境和安全要求，采取合适的方法。

接下来，我们将介绍几种常见的接地系统构建方法。

1. 单点接地系统单点接地系统是将电气设备的中性点或其他指定点接地，其主要特点是接地电流较小、线路电压可靠。

对于容量小、重要性不高的设备，可以采用单点接地系统。

2. 多点接地系统多点接地系统是将电气设备的多个中性点或其他指定点分别接地，起到减小接地电阻、降低故障电流的作用，提高系统的可靠性。

多点接地系统适用于容量较大、负荷较重、要求电力供应连续的设备。

3. 独立回流接地系统独立回流接地系统是将设备的中性点或其他指定点通过专用接地回流线路与接地装置相连，形成一个独立的回流接地路径，可有效降低故障电流通过接地回路的影响，提高设备的运行可靠性。

4. 零序接地系统零序接地系统主要用于三相不平衡和非对称故障的保护。

它通过连接中性点和地线来实现对故障电流的引导和保护，减小对设备的损伤和运行的不稳定影响。

三、接地系统的使用方法接地系统的使用方法在配电柜的运行和维护中起着重要的作用。

以下是一些接地系统的使用方法。

1. 接地电阻的测量定期测量接地电阻是保证接地系统正常运行的重要手段，可以通过专用仪器来进行测量。

低压配电系统的接地根据《电压配电设计规范》，低压配电系统接地形式有IT系统、TT系统、TN系统。

其中，第一个字母表示电源端与地的关系，T表示电源端有一点直接接地，I表示电源端所有带电部分不接地或有一点通过阻抗接地；第二个字母表示电气装置的外露可导电部分与地的关系，T表示电气装置的外露可导电部分直接接地，此接地点在电气上独立于电源端的接地点；N表示电气装置的外露可导电部分与电源端接地点有直接电气连接。

1.IT系统电源不接地或通过阻抗接地，电气设备外壳可直接接地或通过保护线接至单独的接地体。

IT系统可有中性线。

需要特别说明的是，IEC强烈建议不设置中性线，因为如设置中性线，在IT系统中N线任何一点发生接地故障，该系统就不再是IT系统了。

IT系统中，连接设备外露可导电部分和接地体的导线就是PE线。

采用IT方式供电系统，电源中性点不接地，相对接地装置基本没有电压，电气设备的相线碰壳或设备绝缘损坏时，单相对地漏电流较小，不会破坏电源电压平衡，一定条件下比电源中性点接地的系统供电可靠；在供电距离不很长时，供电的可靠性高、安全性好。

一般用于连续供电要求场合，如医院手术室、地下矿井、炼钢炉、电缆井照明等。

如IT方式供电距离很长，电气设备相线碰壳或设备绝缘损坏而漏电时，供电线路对大地分布电容会产生电容电流，此电流经大地形成回路，电气设备外露导电部分形成接触电压；TT方式供电系统的电源接地点一旦消失，即转变为IT方式供电系统，三相、二相负载可继续供电，但会造成单相负载中电气设备的损坏；如消除第一次故障前，又发生第二次故障，如不同相的接地短路，故障电流很大，非常危险，因此对一次故障探测报警设备的要求较高，能及时消除和减少出现双重故障，保证IT系统的可靠性。

2.TT系统电源中性点直接接地、用电设备外露可导电部分与大地直接连接。

TT系统为工作接地，设备外露可导电部分接地为保护接地。

TT系统中这两个接地必须相互独立，专用保护线PE和工作中性线N分开，没有电的联系。

低压配电系统接地形式及供电措施的选择摘要：低压配电系统是现代电力系统中关键的组成部分，接地形式及供电措施的选择对于系统的安全运行和供电可靠性至关重要。

本文将介绍低压配电系统的接地形式，以及各类等级负荷的供电措施，并探讨电机启动与控制方式的选择。

通过对接地形式和供电措施的分析，可以为低压配电系统的设计和运行提供一定的指导。

1. 低压配电系统的接地形式低压配电系统的接地形式是指电源和负荷之间的接地方式。

常见的接地形式包括：①TN-S系统：将低压配电系统的中性点和地分开，采用独立的PE线连接负荷设备。

②TN-C-S系统：将低压配电系统的中性点和地合并，采用共享的PEN线连接负荷设备。

③TT系统：低压负载的中性点和地之间通过独立的地线连接，同时设备的外壳通过地线接地。

④IT系统：不存在直接的中性点接地，而是通过绝缘监测和故障定位来实现。

2. 各类等级负荷的供电措施根据负荷的等级和重要性，可以采取不同的供电措施来保证供电的可靠性。

常见的供电措施包括：①单电源供电：适用于一般负荷，通过单个电源供电，供电可靠性较低。

当电源发生故障时，供电中断。

②双电源供电：通过两个独立的电源供电，当一个电源发生故障时，可以自动切换到备用电源供电，提高供电可靠性。

③双电源末端互投：在双电源供电的基础上，将备用电源的供电末端直接引入负荷设备，提高备用电源的供电能力。

3. 各类等级的负荷及供电方式根据负荷的等级和重要性，可以采用不同的供电方式来满足需求。

常见的负荷等级包括：①放射式负荷：多个负荷设备通过辐射型分支电缆与变电站直接连接，供电方式简单直接。

②树干式负荷：各分支负荷设备通过主干电缆与变电站连接，可实现分支负荷的独立供电。

③二次配电负荷：通过二次变压器将高压传输线降压为低压供电线，再通过二次回路供电到负荷设备，实现供电的灵活性和可靠性。

4. 电机启动与控制方式的选择对于电机启动与控制方式的选择，需要考虑负荷特性、启动过程中的电气和机械应力、能耗等因素。

低压配电系统的接地安全基础知识是电气工程领域中非常重要的内容。

接地安全是指在低压配电系统的运行过程中，为了防止电气设备发生故障或者人员触电而采取的一系列措施。

下面将从接地的重要性、接地方式、接地电阻和接地保护等方面介绍低压配电系统的接地安全基础知识。

接地的重要性低压配电系统的接地是为了确保系统的正常运行和人身安全。

接地可以有效地解决电气设备的漏电问题，防止电气设备带电外壳触及，保护人体不被电流伤害。

另外，接地可以提供电路的零电位参考，保证电气设备的工作正常。

在发生故障时，接地能够迅速将电流引入地，起到保护设备和人员不受伤害的作用。

接地方式低压配电系统的接地方式主要有TN、TT和IT三种。

TN接地方式是指电源端接地，负载端通过零线与地相连，既能保证电流回流到电源处，又能提供电气设备的零电位。

TT接地方式是指电源端和负载端均与地相连，通过接地电阻保证电流回流到电源处，保护设备和人员安全。

IT接地方式是指系统无地点接地，通过接地电阻将系统与地分开，当发生故障时可定位故障点。

接地电阻接地电阻是指接地系统中的电阻，它能够限制故障电流的大小，保护设备和人员的安全。

接地电阻的大小取决于土壤电阻、接地体的材料和形状等因素。

通常要求低压配电系统的接地电阻不超过1Ω，以确保系统工作正常和人员安全。

为了降低接地电阻，可以采取增加接地体数量、加大接地体的面积或者改善土壤条件等措施。

接地保护接地保护是指在低压配电系统中针对接地故障采取的保护措施。

主要有过电流保护、差动保护和接地故障指示等措施。

过电流保护是通过安装保护装置，如熔断器和断路器等，当发生接地故障时，及时切断故障电路，保护设备和人员安全。

差动保护是通过检测电流差值，当差值大于设定值时，自动切断故障电路。

接地故障指示是通过接地故障指示仪，当发生接地故障时，及时指示故障位置，方便维修。

总结低压配电系统的接地安全基础知识包括接地的重要性、接地方式、接地电阻和接地保护等内容。

低压配电系统有三种接地形式（IT、TT、TN）系统的区别详解（注册安全工程师考点）根据现行的国家相关标准，低压配电系统有三种接地形式，即IT系统、TT系统、TN系统。

（1）第一个字母表示电源端与地的关系T-电源变压器中性点直接接地。

I-电源变压器中性点不接地，或通过高阻抗接地。

（2）第二个字母表示电气装置的外露可导电部分与地的关系T-电气装置的外露可导电部分直接接地，此接地点在电气上独立于电源端的接地点。

N-电气装置的外露可导电部分与电源端接地点有直接电气连接。

分别对IT系统、TT系统、TN系统进行全面剖析。

一、IT系统IT系统就是电源中性点不接地，用电设备外露可导电部分直接接地的系统。

IT系统可以有中性线，但IEC强烈建议不设置中性线。

因为如果设置中性线，在IT系统中N线任何一点发生接地故障，该系统将不再是IT系统。

IT系统接线图如图1所示。

图1 IT系统接线图IT系统特点IT系统发生第一次接地故障时，接地故障电流仅为非故障相对地的电容电流，其值很小，外露导电部分对地电压不超过50V，不需要立即切断故障回路，保证供电的连续性；－发生接地故障时，对地电压升高1.73倍；－220V 负载需配降压变压器，或由系统外电源专供；－安装绝缘监察器。

使用场所：供电连续性要求较高，如应急电源、医院手术室等。

IT 方式供电系统在供电距离不是很长时，供电的可靠性高、安全性好。

一般用于不允许停电的场所，或者是要求严格地连续供电的地方，例如电力炼钢、大医院的手术室、地下矿井等处。

地下矿井内供电条件比较差，电缆易受潮。

运用IT 方式供电系统，即使电源中性点不接地，一旦设备漏电，单相对地漏电流仍小，不会破坏电源电压的平衡，所以比电源中性点接地的系统还安全。

但是，如果用在供电距离很长时，供电线路对大地的分布电容就不能忽视了。

在负载发生短路故障或漏电使设备外壳带电时，漏电电流经大地形成架路，保护设备不一定动作，这是危险的。

只有在供电距离不太长时才比较安全。

低压配电系统接地的基本要求一、接地的目的和意义低压配电系统接地是指将系统的金属部分与大地建立可靠的导电连接。

接地的目的主要有两个方面：一方面是保护人身安全，通过将金属部分接地，当系统发生漏电或故障时，电流能够通过接地线路迅速流向大地，避免触电危险；另一方面是保护设备，通过接地可以降低设备的接触电压，减少因电压过高而引起的设备损坏。

二、接地的方式低压配电系统接地可以采用以下几种方式：1. 电气接地：即将系统的金属部分通过导线与大地连接，形成电气接地。

电气接地可以分为直接接地和间接接地两种方式。

直接接地是指将金属部分直接与大地相连；间接接地是指通过接地电阻连接金属部分与大地。

2. 化学接地：即利用化学反应将金属部分与大地连接，形成化学接地。

化学接地主要采用电化学接地和物理化学接地两种方式。

电化学接地是指通过电化学反应将金属部分与大地连接；物理化学接地是指通过化学物质的物理性质将金属部分与大地连接。

三、接地的基本要求低压配电系统接地的基本要求如下：1. 接地电阻要小：接地电阻是衡量接地质量的重要指标，接地电阻应尽量小于规定值，一般要求小于4Ω。

通过采用合适的接地材料和接地方式，可以有效降低接地电阻。

2. 接地电阻要均匀：接地电阻的均匀性是衡量接地质量的另一个重要指标，接地电阻应在规定范围内均匀分布。

如果接地电阻不均匀，会导致接地电位差过大，增加设备的接触电压，影响设备的安全运行。

3. 接地系统应与其他金属部分隔离：接地系统应与其他金属部分进行隔离，避免因其他金属部分接地不良而影响接地质量。

4. 接地系统应具备可靠的连接和固定装置：接地系统的连接和固定装置应具备良好的可靠性，避免因连接松动或腐蚀而降低接地质量。

5. 接地系统应符合相关标准和规范：接地系统的设计和施工应符合国家相关标准和规范，确保接地系统的可靠性和安全性。

四、接地的检测和维护为了确保低压配电系统的接地质量，需要进行定期的接地检测和维护。

接地检测主要包括接地电阻的测量和接地电位差的监测。

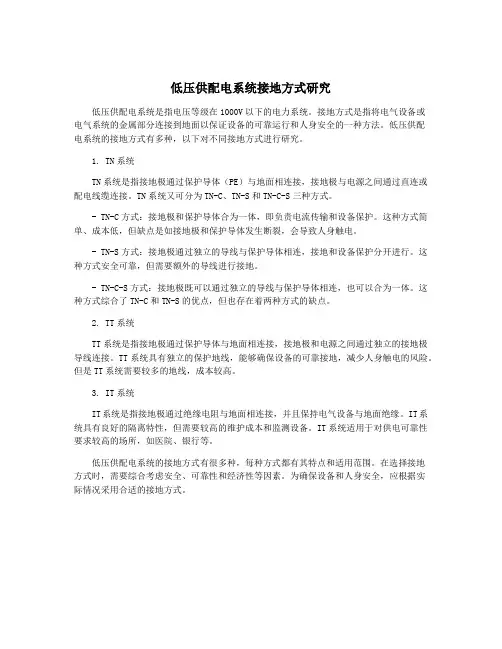

低压供配电系统接地方式研究低压供配电系统是指电压等级在1000V以下的电力系统。

接地方式是指将电气设备或电气系统的金属部分连接到地面以保证设备的可靠运行和人身安全的一种方法。

低压供配电系统的接地方式有多种，以下对不同接地方式进行研究。

1. TN系统TN系统是指接地极通过保护导体（PE）与地面相连接，接地极与电源之间通过直连或配电线缆连接。

TN系统又可分为TN-C、TN-S和TN-C-S三种方式。

- TN-C方式：接地极和保护导体合为一体，即负责电流传输和设备保护。

这种方式简单、成本低，但缺点是如接地极和保护导体发生断裂，会导致人身触电。

- TN-S方式：接地极通过独立的导线与保护导体相连，接地和设备保护分开进行。

这种方式安全可靠，但需要额外的导线进行接地。

- TN-C-S方式：接地极既可以通过独立的导线与保护导体相连，也可以合为一体。

这种方式综合了TN-C和TN-S的优点，但也存在着两种方式的缺点。

2. TT系统TT系统是指接地极通过保护导体与地面相连接，接地极和电源之间通过独立的接地极导线连接。

TT系统具有独立的保护地线，能够确保设备的可靠接地，减少人身触电的风险。

但是TT系统需要较多的地线，成本较高。

3. IT系统IT系统是指接地极通过绝缘电阻与地面相连接，并且保持电气设备与地面绝缘。

IT系统具有良好的隔离特性，但需要较高的维护成本和监测设备。

IT系统适用于对供电可靠性要求较高的场所，如医院、银行等。

低压供配电系统的接地方式有很多种，每种方式都有其特点和适用范围。

在选择接地方式时，需要综合考虑安全、可靠性和经济性等因素。

为确保设备和人身安全，应根据实际情况采用合适的接地方式。

低压配电系统的接地安全基础知识低压配电系统的接地是指将设备或设施与大地形成一个低阻抗的导通通路，以保证人身安全和设备正常运行的一项重要措施。

接地安全基础知识包括接地原理、接地方法、接地系统构成、接地装置选型和接地系统的维护与检测等方面。

一、接地原理低压配电系统的接地原理是根据电流回路的闭合原理，通过将电流回路接入大地形成一个回路的情况下，当有电流通过时，能够通过大地的低阻抗导通通路回流，形成电流闭合，来保证电流的安全流动。

通过接地，可以有效地将电压、电流等危险因素分散，提高安全性。

二、接地方法1. 直接接地：将电气设备的金属外壳与大地形成直接连接，通常用于接地电缆套管、金属管道等金属构件。

直接接地可通过接地体、接地极或耐酸碱土壤的金属结构实现。

2. 间接接地：将电气设备通过接地导线与大地相连，通常用于接地电缆、电气设备的中性线、电源插座等。

间接接地可通过灰土接地、屏蔽接地和复合接地等方式实现。

三、接地系统构成低压配电系统的接地系统由接地电阻、接地体和接地导线等组成。

1. 接地电阻：主要用于消除静电、雷击、线路故障等产生的大额电流，保护系统和设备不受损坏。

接地电阻一般采用接地极或接地体，需要具备一定的导电性能和耐腐蚀性。

2. 接地体：指用于接地的金属构件，通常埋设在土壤中。

接地体的形式多样，可以是接地极、接地网或接地钢管等。

3. 接地导线：将电气设备与接地体相连的导线，一般采用铜或铝材质，具有一定的导电能力。

四、接地装置选型根据低压配电系统的具体情况和需求，选用适当的接地装置是非常重要的。

1. 接地电阻器：在需要对接地系统进行调节时，可以通过接地电阻器来改变接地系统的阻抗特性。

接地电阻器的选型要考虑接地系统所需的阻抗、工作电流、安装和维护的便利性等因素。

2. 接地极：适用于需要深度固定的接地场合，如变电站、发电厂等。

接地极的选型要考虑土壤的导电性和接地电阻要求等因素。

3. 接地网：适用于大面积接地的场合，如大型工业企业的接地系统。

低压配电系统保护接地安全运行的不同方式低压配电系统是指额定电压不超过1000V的供电系统，保护接地是低压配电系统安全运行的重要环节。

以下是保护接地的不同方式：方式一：绝缘保护接地绝缘保护接地是指将配电设备的导体与大地隔离，形成绝缘的环境，使人体与设备的接地电流达到极小值，减少触电事故的发生。

绝缘保护接地主要有以下方式：1. 绝缘引入：在电源引入的地线处安装一个绝缘装置，使电源的地线与地之间隔绝，从而实现绝缘保护。

2. 绝缘监控：在配电装置与人接触的位置安装绝缘监控装置，实时监测绝缘状态，并在绝缘状态发生问题时及时报警。

方式二：零序保护接地在低压配电系统中，若出现电流漏地故障或零序电流过大的情况，容易导致设备损坏和人身意外事故。

为了防止这种情况的发生，可以采取零序保护接地措施。

1. 零序差动保护：在主地线周围绕绕差动传感器，监测各相电流的差异，一旦出现零序电流，即可触发保护动作。

2. 零序电流检测：安装零序电流检测设备，监测配电设备的零序电流值，一旦电流超出设定值，即可触发保护装置。

方式三：接地电阻保护接地接地电阻是低压配电系统中非常重要的参数，它决定了接地电流的大小，也直接影响到接地保护的可靠性。

为了保证接地电阻的合理大小，可以采取以下措施：1. 接地电阻测量：定期对接地电阻进行测量，确保其在合理的范围内。

2. 接地电阻改进：通过改变接地电极的材料、排列形式或增加接地电极的数量等方法，降低接地电阻的值，提高接地系统的可靠性。

方式四：人身保护接地为了保护人员的人身安全，低压配电系统中可以采取以下人身保护措施：1. 接地保护装置：在配电系统中安装接地保护开关或保护装置，一旦接地故障发生，及时切断电源，以保护人员的安全。

2. 人员防护装备：提供适当的绝缘手套、绝缘鞋等人员防护装备，降低触电事故的风险。

方式五：监测与检修维护定期监测和检修维护低压配电系统是保护接地安全运行的重要环节。

可以采取以下措施：1. 定期巡检：定期对配电系统进行巡检，发现接地问题及时处理。

低压配电系统的接地安全基础知识什么是工作接地、保护接地和保护接零?为满足电气装置和系统的工作特性和安全防护的要求，而将电气装置和系统的任何部分与土壤间做良好的电气连接，称为接地。

接地按用途不同有工作接地和保护接地之分。

(1)工作接地。

根据电力系统运行工作的需要而进行的接地(如系统中变压器中性点的接地)，称为工作接地。

(2)保护接地。

将电气装置的金属外壳和架构(在正常情况下不带电的金属部分)与接地体之间作良好的金属连接，因为他对间接触点有防护作用，故称作保护接地。

如TT系统和IT系统。

(3)保护接零。

为对间接触点进行防护，将电气装置的外壳和架构与电力系统的接地点(如接地中性点)直接进行电气连接，称作保护接零。

如TN系统。

低压配电网是怎样实现绝缘监视的?用三只电压表分别接在线路三相和接地装置之间。

电压表的要求如下：①三只电压表的规格相同；②电压表量程选择适当；③选用高内阻的电压表。

配电网对地绝缘正常时，三相平衡，三只电压表读数均为相电压。

当配电网单相接地时，接地相电压表读数降低，另两相电压表读数显著升高。

如果不是接地，只是绝缘劣化时，三只电压表的读数会出现不同，提醒巡检人员的注意。

不接地配电网是怎样实现过电压防护的?不接地配电网，由于配电网与大地之间没有直接的电气连接，在意外情况下可能会使整个低压系统产生很高的过电压，将给低压系统的安全运行造成极大的威胁。

为了减轻过电压的危险，在不接地低压配电网中，应当如图3—2所示的那样，把低压配电网的中性点或者一相经击穿保险器接地。

正常情况下，击穿保险器处于绝缘状态，配电网仍为不接地系统；故障时，保险器击穿，配电网变成接地系统，只要RE≤4Ω，就能控制低压各相电压的过分升高，也可能引起高压系统的过流装置动作，切断电源。

两只相同的内阻电压表是用来监视击穿保险器的绝缘状态的。

为什么要采取保护接地和保护接零措施?在电力系统中，由于电气装置绝缘老化、磨损或被过电压击穿等原因，都会使原来不带电的部分(如金属底座、金属外壳、金属框架等)带电，或者使原来带低压电的部分带上高压电，这些意外的不正常带电将会引起电气设备损坏和人身触电伤亡事故。

低压配电系统的几种接地形式TT、TN、IT在低压配电系统中，正确的接地形式是非常重要的，不同的接地形式适用于不同的场景和需要。

在本文中，我们将介绍低压配电系统中常见的三种接地形式：TT，TN，和IT。

TT形式TT形式接地也被称为非自关式中性点接地，它指的是电源系统中的中性点被接地，但是接地点和设备之间有一定的电阻。

在TT形式接地中，用于接地的导线通常是连通于附加的电阻的，并且机房内的所有电气设备都需要接地。

TT形式接地适用于以下场景：•当设备故障时，不会引起过大的漏电电流；•适用于需要保证人身安全的场所，如医院、实验室等；•电力系统中接地电阻有一定的限制要求。

然而，TT形式接地的缺点在于，因为接地电阻的存在，会造成设备与地之间的干扰电压，对系统的稳定性造成影响。

TN形式TN形式接地指的是电源系统中的中性点和设备外壳都被接地。

TN形式接地又分为以下三种形式：TN-S形式TN-S形式接地是指中性点和设备外壳都接到同一地方，只有一条连接地电缆。

TN-S形式接地适用于以下场景:•如果具备正常的设备，使用TN-S形式接地是安全的；•电阻值可以非常小。

TN-C形式TN-C形式接地指的是电源系统中的中性点被接地，但各个设备外壳是联接在一起的，只有一条连接地电缆。

TN-C形式接地适用于以下场景：•轻型设备、灯具、弱电设备等；•对安全和电磁兼容性的考虑比较重要。

TN-C-S形式TN-C-S形式接地是指在一些较大的设备上使用TN-S，其余设备使用TN-C。

TN-C-S形式接地适用于以下场景：•符合电力公司规定的规范；•对设备的安全特别要求高。

TN形式接地的优点是在制造成本、可靠性和安装成本方面的具体控制。

然而，TN形式的缺点在于，当非中性点短路到地面时，将会引起短路电流打穿地面，导致一些安全隐患。

IT形式IT形式接地是指电源系统中的中性点没有被直接接地，而是被通过一个电阻器地接到地面上。

IT形式接地适用于以下场景:•连续供电和要求稳定性的设备；•对用电负载互相影响的问题有更高要求。

低压配电接地系统要求根据具体的供电系统而做出正确的选择，而且对于电线、电缆的选择也有着较高的要求，如果不能符合要求将会造成不可估计的后果。

所以各单位在进行电气工程安装时必须对低压配电中的接地系统工作给予高度的重视。

一、低压供电系统接地方式及其特点低压配电系统的接地形式分为三种：TN系统、TT系统和IT系统。

字母表示的含义是：第一个字母表示电源对地的关系，第二个字母表示电气设施的外露可导电部分对地的关系，第三、四两个字母表示中性线和保护线的组合情况。

TT系统就是将电气设备的金属外壳作接地保护的系统；TN系统就是将电气设备的金属外壳作接零保护的系统。

（1）TT方式供电系统TT 方式供电系统是指将电气设备的金属外壳直接接地的保护系统，称为保护接地系统，也称TT 系统。

第一个符号T 表示电力系统中性点直接接地；第二个符号T 表示负载设备外露不与带电体相接的金属导电部分与大地直接联接，而与系统如何接地无关。

TT系统就是电源中性点直接接地，用电设备外露可导电部分也直接接地的系统。

通常将电源中性点的接地叫做工作接地，而设备外露可导电部分的接地叫做保护接地。

TT系统中，这两个接地必须是相互独立的。

设备接地可以是每一设备都有各自独立的接地装置，也可以若干设备共用一个接地装置。

附图一TT接地系统示意图（2）TN方式供电系统TN 方式供电系统这种供电系统是将电气设备的金属外壳与工作零线相接的保护系统，称作接零保护系统，用TN 表示。

它的特点如下。

一旦设备出现外壳带电，接零保护系统能将漏电电流上升为短路电流，这个电流很大，是TT 系统的5.3 倍，实际上就是单相对地短路故障，熔断器的熔丝会熔断，低压断路器的脱扣器会立即动作而跳闸，使故障设备断电，比较安全。

TN 系统节省材料、工时，在我国和其他许多国家广泛得到应用，可见比TT 系统优点多。

TN 方式供电系统中，根据其保护零线是否与工作零线分开而划分为TN-C 和TN-S 等两种。

低压配电几种常见的通用接地系统1．TN-C系统TN-C系统被称之为三相四线系统，属保护接零。

该系统中性线N与保护接地PE合二为一，通称PEN线。

这种接地系统虽然对接地故障灵敏度高，线路经济简单，但是它只适合用于三相负荷较平衡的场所。

智能化大楼内，单相负荷所占比重较大，难以实现三相负荷平衡，PEN线的不平衡电流加上线路中存在着的由于荧光灯、晶闸管(可控硅)等设备引起的高次谐波电流，在非故障情况下，会在中性线N上叠加，使中性线N电压波动，且电流时大时小极不稳定，造成中性点接地电位不稳定漂移。

这不但会使设备外壳(与PEN线连接)带电，对人身不安全，而且也无法取到一个合适的电位基准点，精密电子设备无法准确且可靠地运行。

因此，TN-C接地系统不能作为智能化建筑的接地系统。

2．TN-C-S系统TN-C-S系统由两个接地系统组成。

第一部分是TN-C系统，第二部分是TN-S系统，分界面在N线与PE线的连接点处。

该系统一般用在建筑物的供电由区域变电所引来的场所。

进户之前采用TN-C系统，进户处做重复接地，进户后变成TN-S系统。

TN-C系统前面已做过分析。

TN-S系统的特点是：中性线N与保护接地线PE在进户时共同接地后，不能再有任何电气连接。

该系统中，中性线N常会带电，保护接地线PE没有电的来源。

PE线连接的设备外壳及金属构件在系统正常运行时始终不会带电。

因此，TN-S接地系统明显提高了人和物的安全性。

同时，只要我们采取接地引线，各自都从接地体一点引出，选择正确的接地电阻值使电子设备共同获得一个等电位基准点，那么TN-C-S系统就可以作为智能型建筑物的一种接地系统。

3．TN-S系统TN-S是一个三相四线加PE线的接地系统。

通常建筑物内设有独立变配电所时，进线采用该系统。

TN-S系统的特点是：中性线N与保护接地线PE除了在变压器中性点共同接地外，两线不再有任何的电气连接。

中性线N是带电的，而PE线不带电。

该接地系统完全具备安全和可靠的基准电位。

低压配电系统接地与接零什么是低压配电系统？低压配电系统是指交流电电压在1000V及以下的配电系统，在家庭、商业建筑和工业场地都会用到。

低压配电系统主要由电源、开关设备、保护设备和电缆组成。

什么是接地和接零？在低压配电系统中，接地和接零是十分重要的概念。

接地是指将电气设施与地面连接，以建立一个低阻抗的导电连接，以便于电流的分散和消除电磁干扰。

而接零则是指将电气设施的中性点与地面连接，以保证电路中电压的稳定性和减小电流对人体的伤害。

安装接地和接零的原则为了保证低压配电系统的安全和可靠性，需要按照以下原则安装接地和接零：1.接地和接零的导线必须使用符合国家标准的电气线缆。

2.接地和接零的导线必须连接可靠，电气连接点应该清洁、紧固、无烧伤或氧化现象。

3.接地和接零的导线必须在防腐蚀、防潮和避免机械损坏的情况下进行安装。

4.接地和接零的电气设备应该规范、标准化地进行设计和制造。

接地线的安装接地线的安装必须保证导电性能，符合安全要求。

在低压配电系统中，接地线至少要穿过一次主变电站地下层，从而形成闭合的电气回路。

接地线的安装应该按照以下原则：1.必须使用符合国家标准的黄/绿双色电气线缆。

2.接地线的断面积应该根据电气设施的容量和场地环境的情况选择。

3.接地线应该穿过热带电气设施的降温空间，或者安装在电气设备室的墙体上，并安装防护套管。

4.接地线应该进行交叉连接，以保证引入的接地线能够构成闭合的电路。

5.接地线应该和大地的接触电阻应该小于4欧姆。

接零线的安装接零线的安装能够有效地保护电气设施和人体，减轻电气事故的危害。

在低压配电系统中，接零线应该按照国家要求进行安装。

接零线的安装应该按照以下原则：1.接零线应该使用符合国家标准的电气线缆。

2.接零线的导线截面应根据电器设备的容量、回路的电流和电压等要素进行选择。

3.接零线的长度应该尽量短，以减小接地电阻。

4.接零线和设备的连接必须可靠，应该采用直接固定或端子连接方式。
