头颈部影像解剖第三章颅脑PPT课件

头颈部影像解剖第三章颅脑ppt课件
目录
• 颅骨的解剖结构 • 脑的解剖结构 • 脑膜与脑池 • 脑血管与脑血流 • 颅脑影像学检查方法 • 颅脑常见疾病影像学表现
01
颅骨的解剖结构
颅盖骨
01 脑颅骨
主要构成脑部的保护结构，包括额骨、顶骨、枕骨等。
02 面颅骨
构成面部的基本框架，包括上颌骨、下颌骨、颧骨等。
儿童期
颅骨继续生长，但生长速度逐渐减慢。
新生儿期
颅骨逐渐骨化，囟门逐渐关闭。
成人期
颅骨基本停止生长，形态和结构稳定。
02
脑的解剖结构
大脑
大脑是中枢神经系统的高级部分，控制着人类的 01 各种思维、感觉和运动功能。
大脑由左右两个大脑半球组成，表面是大脑皮质， 02 是神经元细胞体集中的地方，具有认知、情感、
行为等各种功能。
大脑半球表面有许多凹槽，称为沟，凹下去的部 03 位称为裂，沟裂之间的隆起称为回。
大脑
大脑皮质分为四个区域：额叶、顶叶、枕叶和颞叶，每个区域都有不同的功
能。
大脑的血液供应非常丰富，主要来自两侧的颈内动脉和椎动脉。
大脑的内部结构还包括大脑白质和大脑灰质，大脑白质主要由神经纤维组成，大脑灰质主要由神经元胞体及其树突构成。
脑池
脑池是大脑表面凹陷的区域，容纳脑脊液，对大脑起到缓冲和保
护作用。
脑池内有重要的神经和血管通过，如大脑后动脉、小脑上动脉等。
脑池的形态和大小因个体差异而异，在影像学检查中具有重要的
诊断意义。
04
脑血管与脑血流
脑血管
脑血管是供应脑部血液的血管，包括颈内动脉和椎动脉两大系统。
脑血管的解剖结构包括动脉、毛细血管和静脉三个部分，其中动脉是血液流入脑部的通道，毛细血管是血液与脑组织进行物质交换的场所，而静脉则是血液回流到心脏的通道。

颅脑影像断面解剖PPT课件

新的分叶：额，顶，颞，枕四叶加上岛叶和边缘叶，岛叶深藏在大脑外侧裂里面，为额，顶，颞叶覆盖，并以环岛沟相隔；边缘叶和其有关的皮质下结构组成边缘系统．这些皮质下结构包括杏仁核，缰，乳头体，隔区，以及部分丘脑，下丘脑和中脑结构．
2019/7/5
。
19
识别脑沟与脑回的步骤
１．先确定额上沟a，额上回1 和额中回2；
2019/7/5
。
36
颅脑横断面解剖 --中央半卵圆层面(白质纤维束) 扩散张量白质束成像DTI
2019/7/5
。
37
颅脑横断面解剖 --中央半卵圆层面(白质纤维病变)
2019/7/5
。
38
颅脑横断面解剖 --扣带回层面
此层面中央部分主要为扣带回4和楔前回6,周边一带则为额, 顶和枕叶凸面的脑沟,回.
如中央后沟不与半球间裂相交，其内侧端呈分叉鱼尾状时，鱼尾的前，后臂呈叉状对着缘支，称中央后沟的鱼尾征
2019/7/5
。
25
中央后沟，中央旁小叶和中央旁沟
中央后沟（绿色）位于中央沟和中央前回后方，其内侧端可为单支或鱼尾状分叉
中央后沟的前方为中央后回
（黄色）（躯体感觉）
中央前回和中央后回在中线处相连构成中央旁小叶（灰
2019/7/5
。
27
顶内沟，顶上沟，顶上小叶和木契前回
顶内沟（黄色）为带多少不等分支，行于钟面９点－７点（左）或３点－５点（右）的连续或断续的脑沟，它与中央后沟及其分支相交或不相交
顶内沟的内前区域为顶上小叶（灰黄色）
顶内沟的外后区域为顶下小叶（紫色）
顶上小叶（灰黄色）位于缘支后方，近半球间裂区域为楔前回（黄色）

颅脑CT解剖(图文)

颅脑CT解剖(图文)skC影像园1、蝶窦(Sphenoid sinus)2、延髓 (Medulla oblongata)3、小脑 (cerebellum) 绿色部分为颞叶(Temporal Lobe)，浅红色部分为额叶(Frontal Lobe)skC影像园skC影像园skC影像园4、第四脑室(Fourth ventricle)5、小脑中角(Middle cerebellar peduncle)6、乙状窦(Sigmoid sinus)7、颞骨及乳突气房 (Petrous temporal bone and mastoid air cells)8、桥小脑角(Cerebellopontine angle)9、脑桥 (Pons) 10、垂体窝(Pituitary fossa) 绿色部分为颞叶(Temporal Lobe)，浅红色部分为额叶(Frontal Lobe)skC影像园skC影像园11、小脑蚓部(Cerebellar vermis) 12、基底动脉(Basilar artery) 13、桥前池 (Prepontine cistern) 14、鞍背 (Dorsum sellae) 15、侧脑室颞角(Temporal horn of lateral ventricle) 绿色部分为颞叶(Temporal Lobe)，浅红色部分为额叶(Frontal Lobe)skC影像园skC影像园16、环池 (Ambient cistern) 17、角间池 (Interpeduncular cistern) 18、大脑角 (Cerebral peduncle) 19、侧裂池 (Sylvian fissure) 绿色部分为颞叶(Temporal Lobe)，浅红色部分为额叶(Frontal Lobe) skC影像园skC影像园20、小脑上池 (Third ventricle) 21、侧脑室前角 (Frontal horn of lateral ventricle) 21a、第三脑室 (Third ventricle) 绿色部分为颞叶(Temporal Lobe)，浅红色部分为额叶(Frontal Lobe),黄色部分为枕叶(Occipital Lobe)skC影像园skC影像园22、尾状核头部 (Head of caudate nucleus) 23、岛叶 (Insular cortex) 24、外囊 (External capsule) 25、豆状核(Lentiform nucleus) 26、丘脑(Thalamus) 绿色部分为颞叶(Temporal Lobe)，浅红色部分为额叶(Frontal Lobe),黄色部分为枕叶(Occipital Lobe)skC影像园skC影像园27、纵裂 (Interhemispheric fissure) 28、内囊前肢 (Anterior limb of internal capsule) 29、内囊膝部 (Genu of internalcapsule) 30、内囊后肢(Posterior limb of internal capsule) 31、侧脑室三角区及脉络丛钙化(Trigone of lateral ventricle and calcified choroid plexus) 32、侧脑室枕角(Occipital horn of lateral ventricle) 绿色部分为颞叶(Temporal Lobe)，浅红色部分为额叶(Frontal Lobe),黄色部分为枕叶(Occipital Lobe)，褐色部分为顶叶(Parietal Lobe)skC影像园skC影像园33、侧脑室体部 (Body of lateral ventricle) 34、放射冠 (Corona radiata) 浅红色部分为额叶(Frontal Lobe),黄色部分为枕叶(Occipital Lobe)，褐色部分为顶叶(Parietal Lobe)skC影像园skC影像园35、半卵圆中心 (Centrum semiovale) 浅红色部分为额叶(Frontal Lobe),黄色部分为枕叶(Occipital Lobe)，褐色部分为顶叶(Parietal Lobe) 额骨(FB—Frontal bone) 顶骨(PB —Parietal bone) 枕骨(OB—Occipital bone)skC影像园skC影像园36、中央前回 (Pre-central gyrus) 37、中央沟(Centralsulcus ) 38、中央后回 (Post-central gyrus) 浅红色部分为额叶(Frontal Lobe),褐色部分为顶叶(Parietal Lobe)skC影像园skC影像园浅红色部分为额叶(Frontal Lobe),褐色部分为顶叶(Parietal Lobe)skC影像园skC影像园浅红色部分为额叶(Frontal Lobe),褐色部分为顶叶(Parietal Lobe)skC影像园。

颅脑(good)影像解剖

孔道棘孔
破裂孔
翼管
茎乳孔
舌下神经管
部位卵圆孔后外侧岩骨尖，翼板底面蝶骨下方圆孔内侧茎突后方
枕骨底部
通过的结构脑膜中动脉
咽升动脉脑膜支翼管动脉
面神经
面神经
连接中颅窝
—颞下窝非真孔道内含软骨
破裂孔 —翼腭窝耳旁间隙 —中耳枕大孔— 颈动脉沟
孔道颈动脉管颈静脉孔枕骨大孔
图3-1-3 脑脊液循环示意图
二头颅影像解剖
1. 头颅的X线解剖
• 大小与形态：前后径，横经，高径短头型，中头型，长头型
• 颅壁密度与结构 • 颅盖骨连接(缝与囟门) 颅盖骨 • 颅壁压迹 • 颅底：前颅凹，中颅凹，后颅凹，蝶鞍，
岩骨及内耳道 • 颅内非病理性钙化
头颅后前位X线解剖
• 构成: 视交叉, 垂体柄, 垂体三者呈“工”字形底为蝶窦, 两侧为海绵窦
• 垂体: 形态呈椭圆形, 上缘为隆起, 平坦, 凹陷型大小高径 <7mm, 横径为8mm左右信号为均匀的等或略高信号
• 海绵窦: 颈内动脉无信号, 3~6对颅神经信号与胼胝体接近, 美克尔氏腔为卵圆形结构, 内含三叉神经半月节, 信号略高于CSF
3. 颅脑CT平扫解剖 ( plain CT scan )
• 颅骨及含气空腔 • 含脑脊液腔及其周围结构 • 脑质 • 钙化
造影增强 CT 解剖
(contrast enhancement CT)
• 脑质：轻度( 有血脑屏障“BBB” ) • 血管：与其走行方向和密度有关 • 其他：硬膜，松果体，垂体明显强化( 无“BBB” )
大脑镰强化，脉络丛常强化蛛网膜不强化

头颅CT影像解剖

基底节区
杏仁核
纹状体
屏状核
尾状核豆状核
壳核
苍白球
新纹状体旧纹状体
侧脑室体部
6cm
ቤተ መጻሕፍቲ ባይዱ
四脑室
2cm
鞍上池环池
3cm
三脑室四叠体池
4cm
侧脑室前角
外侧裂池三脑室大脑大静脉池小脑上池
侧脑室三角区及后角
5cm
尾状核豆状核屏状核
丘脑
基底节区：尾状核、豆状核
5cm
豆状核：苍白球（内）、壳核（外）
基底节区结构
基底节（Basal ganglia）（又称基底神经节）是指从胚胎端脑神经节小丘发育而来的神经核团，是大脑的中心灰质核团，包括杏仁核、纹状体和屏状核。纹状体又分为：尾状核和豆状核，豆状核又可分为：壳核和苍白球。壳核和尾状核合称为新纹状体，苍白球为旧纹状体。壳核是高血压脑出血好发部位。

头颅影像学解剖

Willis 环的重排结构
Willis 环的重排结构
三维重建
第七层侧脑室顶部层面
第八层大脑皮质下部层面
第九层大脑皮质上部层面
冠状面CT示意图
第一层蝶骨小翼层面
第二层鞍前层面
第三层蝶鞍层面
第四层鞍后层面
第五层斜坡层面
第六层环椎前弓层面
第七层齿状突层面
第八层齿状突后椎骨层面
颅底孔道CT解剖
脑血管造影
Willis 大脑动脉环扫描
头颅影像学解剖
李彤
头颅正位X线平片
头颅侧位X线平片
MRI 冠状位
MRI 矢状位
MRI 轴面 T2W1
MRI 轴面 T 线

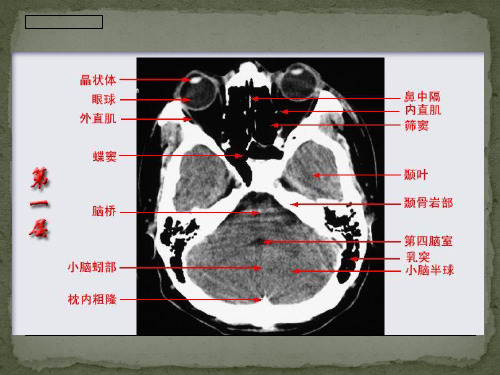

第一层颅底层面
第二层蝶鞍层面
第三层鞍上池层面
第四层三脑室下部层面
第五层三脑室上部层面
第六层侧脑室体部层面

颅脑影像解剖与病变三

功能的优势半球，右侧为非语词认识功能的优势半球。
大脑皮质的机能定位
• 第一躯体运动区(motor area)：中央前回、旁中央小叶前部。
• 第一躯体感觉区(somesthetic area)：中央后回、旁中央小叶后部。
• 视区(visual area)：距状沟周围皮质。 • 听区(acoustic area)：颞横回。 • 语言区(linguage area)：书写中枢、运动性
• 颞叶症候群---1------8如下：
• 1.颞叶癫痫:患者表现发作性记忆力障碍，神志恍惚，言语错乱，精神运动性兴奋，情绪和定向力障碍、幻觉、错觉等。
• 2.自动症:表现为发作性无意识地自伤、伤人、冲动、毁物等精神运动性兴奋，以及不自主地咀嚼，反复吞咽、口唇乱动、发作性头眼扭转，摸索等无目的动作。
顶上回
• 枕叶位于枕顶裂和枕前切迹连线之后。在内侧面，距状裂和顶枕裂之间为楔叶，与
侧副裂候补之间为舌回。负责处理视觉信息。
枕上回
枕上回
枕上回
枕上回
额叶直回
额叶直回
额叶直回
额叶直回
豆状核壳
豆状核壳
豆状核壳
豆状核壳
后连合
后连合
后连合
3~4次/d
第三节脑脊液及其循环
硬脑膜
侧脑室脉络丛
脑脊液由各脑室脉络丛产生，无色透明液体，
上矢状窦室间孔
充满脑室系统、脊髓中央管及蛛网膜下隙。
交叉池脚间池
中脑水管
对中枢神经系统起缓冲震荡、保护、运输代谢产物和调节颅内压等作用。
蛛网膜粒脑蛛网膜
直窦大脑大静脉小脑延髓池第四脑室正中孔
外侧裂（薛氏裂）--T1WI

颅脑影像解剖实验报告

实验目的：1. 理解颅脑的解剖结构，包括颅骨、脑实质、脑膜、脑血管等。

2. 掌握颅脑影像学检查方法，如CT、MRI等，并能识别正常与异常影像学表现。

3. 提高临床诊断能力，为临床诊疗提供影像学依据。

实验时间：2023年X月X日实验地点：影像诊断中心实验对象：健康志愿者，年龄20-30岁，性别不限。

实验材料：1. 颅脑CT扫描片2. 颅脑MRI扫描片3. 颅脑解剖图谱4. 实验指导书实验方法：1. 观察颅脑CT扫描片，识别颅骨、脑实质、脑膜、脑血管等结构。

2. 观察颅脑MRI扫描片，识别不同序列下的颅脑结构，如T1加权像、T2加权像、FLAIR序列等。

3. 结合颅脑解剖图谱，对观察到的影像学表现进行分析。

4. 分析颅脑常见疾病的影像学特征。

实验结果：一、颅骨1. 颅骨由额骨、顶骨、颞骨、蝶骨、筛骨和枕骨组成。

2. 颅骨在CT扫描中呈高密度影，MRI扫描中呈低信号。

二、脑实质1. 脑实质包括大脑、小脑和脑干。

2. 大脑在CT扫描中呈低密度影，MRI扫描中T1加权像呈低信号，T2加权像呈高信号。

3. 小脑在CT扫描中呈低密度影，MRI扫描中T1加权像呈低信号，T2加权像呈高信号。

4. 脑干在CT扫描中呈低密度影，MRI扫描中T1加权像呈低信号，T2加权像呈高信号。

三、脑膜1. 脑膜包括硬脑膜、蛛网膜和软脑膜。

2. 脑膜在CT扫描中呈低密度影，MRI扫描中T1加权像呈低信号，T2加权像呈高信号。

四、脑血管1. 脑血管包括大脑前动脉、大脑中动脉、大脑后动脉、椎动脉等。

2. 脑血管在CT扫描中呈低密度影，MRI扫描中T1加权像呈低信号，T2加权像呈高信号。

五、常见疾病的影像学特征1. 脑肿瘤：在CT扫描中呈高密度或低密度影，MRI扫描中T1加权像呈低信号，T2加权像呈高信号。

2. 脑梗死：在CT扫描中呈低密度影，MRI扫描中T1加权像呈低信号，T2加权像呈高信号。

3. 脑出血：在CT扫描中呈高密度影，MRI扫描中T1加权像呈高信号，T2加权像呈高信号。

头颅影像学解剖PPT课件

第三脑室
第三脑室位于左右侧脑室之间，其正常形态有助于维持脑脊液的正常循环。
第四脑室
第四脑室位于脊髓和大脑之间，其正常形态有助于维持脑脊骨折
X线平片或CT检查可见骨折线，多见于颅盖骨。
颅骨肿瘤
分为良性肿瘤和恶性肿瘤， X线平片或CT检查可见颅骨局部增厚或破坏。
内容概述
本课件将介绍头颅影像学解剖的基本概念、头部主要结构的影像学特征以及常见病变的影像学表
现。
通过展示各种影像学图片，帮助学习者更好地理解头部的结构和功能，以及病变对头部结构的影
响。
本课件将采用简洁明了的文字和丰富的图片，以便学习者快速掌握头颅影像学解剖的相关知识。
02 头颅解剖基础
THANKS
头颅影像学解剖ppt课件
目录
Contents
• 引言 • 头颅解剖基础 • 头颅影像学检查技术 • 头颅影像学正常表现 • 头颅影像学异常表现 • 病例分析 • 总结与展望
01 引言
目的和背景
目的
介绍头颅影像学解剖的基本知识，帮助医学生和医生更好地理解头部的结构和功能。
背景
随着医学影像技术的不断发展，头颅影像学已经成为医学诊断和治疗的重要手段。了解头颅影像学解剖对于医生来说至关重要，因此制作这个ppt课件，以便更好地传授相关知识。
颅骨发育畸形
如先天性颅骨畸形、颅骨缺损等，X线平片或CT检查可见异常形态或结构。
脑异常表现
脑积水
CT检查可见脑室扩大，脑实质受压变薄。
脑肿瘤
分为良性肿瘤和恶性肿瘤，CT检查可见颅内占位性病变，增强扫描可见强化。
脑血管病变
如脑梗塞、脑出血等，CT检查可见低密度或高密度灶，增强扫描可见异常强化。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

与小脑幕相延续
• 大脑前动脉：由前向后走行于纵裂内
中央沟
顶枕沟
外侧裂
正常解剖
基底节
• 基底节：是位于大脑半球基底部的厚的灰质黑团。包括
尾状核、豆状核（壳核和苍白球）、屏状核及杏仁核簇；尾状核与壳核合称新纹状体，苍白球为旧纹状体
基底节
正常解剖
体部和额角的顶
胼胝体
• 胼胝体：连接两侧大脑半球的巨大白质联合，构成侧脑室
反应正常抗利尿激素功能的完整性（下丘脑、漏斗及垂体
后叶轴）
正常解剖
海绵窦
• 位于垂体窝两侧，内侧与蝶鞍相邻 • 包含静脉窦、颈内动脉以及Ⅲ～Ⅵ对颅神经的海绵窦
段
海绵窦
脑
干
正常解剖
脑干
• 中脑、桥脑和延脑的合称 • 中脑：上界是间脑的视束，下界为桥脑上缘。
主要结构：大脑脚、中脑导水管、四叠体 • 桥脑：上缘与中脑的大脑脚相接下界借延脑桥脑沟与延脑分界 • 延脑：腹侧面分解标志--延脑桥脑沟背侧面分解标志—髓皱下界平齐枕骨大孔与脊髓直接相连
• 海马也称Ammon氏角，位于侧脑室颞角下部，冠状面呈C形，并与齿
状回相连共同构成S形。海马头部较饱满，其纤维向内后方聚集，形成海马伞，进一步向后与穹隆脚相延续并通过穹隆最终止于乳头体
海马
间
脑
正常解剖间脑
• 位于中脑和端脑之间，与两侧大脑半球分界不清 • 两侧间脑之间窄腔称第三脑室 • 分为5个部分：背侧丘脑（丘脑）、后丘脑、上丘脑、下丘
正常解剖
• 前上方：顶叶 • 后下方：枕叶
区分端脑各叶的主要沟和裂
• 顶枕沟：将顶叶和枕叶分开
• 枕叶内侧面为距状沟（自顶枕沟向枕极延伸）：视觉皮层分布于距
状沟两侧
• 楔叶：顶枕沟与距状沟之间的部分
正常解剖
叶和颞叶分开
区分端脑各叶的主要沟和裂
• 外侧裂：位于两侧大脑半球的外侧面，将额叶、顶
• 包含垂直部（部位于岛叶与额、颞叶之间）和水平部
（位于颞叶与额、顶叶之间）
• 可见明显流空血管影（大脑中动脉主要分支） • 颞叶外侧面（由上而下）：颞上回（听觉皮层）、颞中
回和颞下回
• 颞叶内侧面：海马结构（海马及齿状回等）和海马旁回
等
正常解剖
区分端脑各叶的主要沟和裂
• 半球纵裂：将大脑半球分为两侧半球，与位于中线的鞍上
池和四叠体池相延续
• 大脑镰：为硬脑膜返折形成，前窄后宽，内有上、下矢状窦，后方
后界为小脑中脚和小脑半球，内侧界为桥脑基底部下部和延髓上外侧部。池内有面神经和前庭窝神经。
正常解剖脑池
• 环池：包绕中脑大脑脚外侧面
正常解剖脑池
• 四叠体池：位于中脑四叠体背面与小脑上蚓前缘之间
正常解剖脑池
• 鞍上池：位于蝶鞍上方，前界为额叶直回，后界为桥脑基
底部前缘，两侧界为海马旁回钩。池内有视交叉、视束、基底动脉环、颈内动脉、垂体蒂、动眼神经、鞍背等。
脑和底丘脑 • 体积不到中枢神经系统的2%，但结构功能复杂 • 上丘脑--松果体下丘脑—垂体、视交叉
正常解剖
松果体
• 松果体：位于四叠体池内，可能为内分泌腺体
• 通过松果体柄连于第Ⅲ脑室顶的后部，柄分为上脚和下
脚，中间夹着松果体隐窝。上脚连于缰连合，下脚连于
后连合，其内均含有神经纤维
• 5%的正常人松果体为囊性 • 上方与大脑大静脉相邻，前下方为四叠体板及中脑导水
管
• 被膜及来自被膜并深入腺体的小隔内均有丰富的微血管
→正常松果体增强明显
松果体
正常解剖
垂体
• 正常垂体前叶为均匀等信号，其上缘平直或略凹陷，正常
垂体的最大高度根据不同的人群有不同的标准，称之为“6, 8, 10, 12”(mm)原则
• 后叶较小，通常为T1WI高信号（脂肪抑制后仍为高信号），
• 由前向后分为四部分：前下细薄的嘴部、前面弯曲的膝部、较长且
平直的体部和后端膨大的压部。嘴部向下延伸与终板相连
• 胼胝体辐射：经过胼胝体的纤维束呈扇形向两侧半球投射
胼胝体膝部
胼胝体压部
正常解剖
海马结构
• 海马结构：属于古皮层，包括海马、齿状回和下托等灰质
成分以及海马槽、海马伞和穹隆等白质纤维
颅脑影像解剖
正常解剖脑的组成
• 端脑（大脑）
• 间脑
• 中脑 • 桥脑
• 延脑
• 小脑
端Байду номын сангаас（大脑）
正常解剖
区分端脑各叶的主要沟和裂
• 中央沟：将额叶和顶叶分开。是大脑凸面最深的一条脑沟 • 前方：额叶中央前回——运动皮层 • 后方：顶叶中央后回——感觉皮层 • 额叶前下方（由内向外）：直回、内侧眶回、外侧眶回 • 额叶外侧面（由上而下）：额上回、额中回、额下回 • 两额叶内侧：大脑纵裂
正常解剖脑池
• 大脑大静脉池：位于胼胝体压部后下方，四叠体池和松果
体的上方。池内有大脑大静脉。
正常解剖脑池
• 大脑外侧裂池：为大脑外侧裂处的蛛网膜下腔，内有大脑
中动脉及其分支。
正常脑CT表现
脑干腹侧面
脑干背侧面
小
脑
正常解剖小脑
• 位于颅后窝，在延脑和桥脑的背侧，后上方隔着小脑幕
与端脑枕叶底面相对，前下方借小脑上脚、小脑中脚和小脑下脚分别与脑干的中脑、桥脑及延脑相连。 • 小脑半球：包括绒球小结叶、小脑前叶及小脑后叶 • 小脑蚓：为小脑中间狭窄的部分 • 小脑扁桃体：位于蚓垂两旁、延脑背侧面，靠近枕骨大孔
脑
池
正常解剖
脑池
• 小脑延髓池：位于后颅窝的后下部，小脑和延髓之
间，向前通第四脑室，向下通脊髓的蛛网膜下腔
正常解剖
脑池
• 桥池：又称桥前池，位于桥脑腹侧面和枕骨斜坡之
间，其内有几根动脉。此池向上通向脚间池，向后通入小脑延髓池。
正常解剖脑池
• 脑桥小脑三角池：其前外侧界为颞骨岩部的内侧面，
小脑上面观
小脑下面观
脑室系统
正常解剖
脑室系统
• 侧脑室：双侧额角（前角）、体部、三角区（房
部）、枕角（后角）及颞角（下角） • 第Ⅲ脑室：位于两侧丘脑和下丘脑之间，为一狭窄的空腔，经室间孔与侧脑室相通，经导水管与第Ⅳ 脑室相通。室间孔位于前连合上方几毫米处。第Ⅲ 脑室前壁为前连合和终板，底为下丘脑和丘脑下部组成（矢状面可见视交叉上隐窝和漏斗隐窝），顶为中间帆，后壁为后连合及松果体隐窝 • 中脑导水管：为连接第Ⅲ、第Ⅳ脑室的细管状结构，长约15mm • 第Ⅳ脑室：在横轴面略呈五边形，在正中矢状面呈顶朝后的三角形，冠状面呈菱形。第Ⅳ脑室内脑脊液通过正中孔和两个外侧孔与蛛网膜下腔相通
