板式换热器结构

板式换热器结构及原理板式换热器是一种常用的热交换设备，它的结构简单、操作方便、换热效率高、节能环保等优点使其被广泛应用于化工、食品、医药、能源等领域。

本文将介绍板式换热器的结构及其原理。

一、板式换热器的结构板式换热器由板式换热器主体、夹套、支撑、密封、进出口等组成。

其中，板式换热器主体是由一组板片组成的，每个板片都是由两个波纹板和一个平板组成的。

波纹板的作用是增加板片之间的距离，使流体能够在板片之间流动，从而实现换热。

平板的作用是加强板片的刚度，防止变形。

板片的材质通常是不锈钢、钛合金、铜等。

夹套是用于加热或冷却流体的一种部件。

它通常是由两个平板组成的，中间夹有一个密闭的空间，用于流体的加热或冷却。

夹套的材质通常是与板片相同的材质。

支撑是用于支撑板式换热器主体和夹套的一种部件。

它通常是由钢材或铝材制成的。

密封是用于保证板式换热器的密封性能的一种部件。

它通常是由橡胶、丁晴橡胶等材质制成的，能够承受高温高压。

进出口是用于流体进出的一种部件。

它通常是由钢管或塑料管制成的。

二、板式换热器的原理板式换热器的原理是利用流体在板片之间流动，实现热量的传递。

当热流体进入板式换热器夹套时，会与板片之间的冷流体进行热交换。

热流体的热量会通过板片传递给冷流体，从而使冷流体升温，热流体冷却。

在整个过程中，热流体和冷流体是分别在板片的两侧流动的，它们之间不会发生混合，因此热交换效率很高。

板式换热器有许多种不同的结构形式，如单通道、多通道、单板、双板等。

其中，单通道、多通道是指流体在板片之间的流动路径，单板、双板是指每个板片的结构形式。

不同的结构形式适用于不同的工况，可以根据实际需要进行选择。

三、板式换热器的优点板式换热器具有许多优点，如换热效率高、占地面积小、操作方便、维护简单、节能环保等。

下面分别进行介绍。

1. 换热效率高板式换热器的板片之间距离较小，流体在板片之间流动时，会产生较强的强制对流，从而使热量传递更快、更充分。

板式换热器工作原理标题：板式换热器工作原理引言概述：板式换热器是一种常见的热交换设备，广泛应用于化工、食品、医药等领域。

它通过板式热交换器内部的板片来实现热量传递，从而实现冷却或者加热的目的。

本文将详细介绍板式换热器的工作原理。

一、板式换热器结构1.1 板片：板式换热器内部的主要传热元件，通常由金属材料制成，具有优良的导热性能。

1.2 导流板：用于引导流体在板间流动，增加传热效率。

1.3 密封垫：用于防止流体泄漏，确保换热器的正常运行。

二、板式换热器工作原理2.1 流体流动：冷热流体分别进入板式换热器的两侧，通过板片间的通道流动。

2.2 热量传递：热流体在板片上释放热量，冷流体吸收热量，实现热量传递。

2.3 流体排出：冷热流体在板式换热器内部完成热交换后，分别从另一侧排出。

三、板式换热器的优点3.1 高效传热：板片设计合理，流体在板间流动路径较长，传热效率高。

3.2 占地面积小：相比传统换热设备，板式换热器结构紧凑，占地面积小。

3.3 易于清洗维护：板片可拆卸清洗，维护方便快捷。

四、板式换热器的应用领域4.1 化工行业：用于各种化工生产过程中的冷却、加热。

4.2 食品格业：用于食品加工中的杀菌、冷却等工艺。

4.3 医药行业：用于医药生产中的冷凝、蒸发等过程。

五、板式换热器的发展趋势5.1 高效节能：随着技术的不断进步，板式换热器的传热效率将进一步提高。

5.2 自动化智能：未来板式换热器将更加智能化，实现自动化操作。

5.3 环保节能：板式换热器将更多地应用于环保领域，实现能源的节约和减排。

总结：通过本文的介绍，我们可以了解到板式换热器的工作原理及其优点，以及在不同领域的应用和未来的发展趋势。

板式换热器作为一种高效、节能的热交换设备，将在各个行业中发挥越来越重要的作用。

板式换热器内部结构
板式换热器是一种常用的热交换设备，它主要由板片、固定端板、移动端板、上下支承、夹紧装置、进出口管壳等部件组成。

板片是板式换热器的核心部件，它由多个平板组成，平板之间通
过焊接或夹紧连接在一起。

板片的厚度一般在0.3~1.2mm之间，内部
可以形成多个流通通道。

板片材质一般采用不锈钢、钛金属等耐腐蚀
材料。

固定端板和移动端板分别安装在板式换热器的进出口处，固定端
板上的管口布置为固定顺序，而移动端板则可以调整管口的位置，以
适应不同的工艺需要。

上下支承和夹紧装置则起到固定和支撑板片的
作用，确保板片间的间距和平整度，从而保证换热效率。

进出口管壳是板式换热器的外壳，它由上下两个部分组成，上部
分上下分别安装有进出口管道，下部分则安装有清洗孔。

通过进出口
管道，介质可以在板片之间流动，完成热交换。

同时，在使用过程中，通过清洗孔可以清洗板片内部，确保热交换效率、延长使用寿命。

板式换热器采用板片内置式结构，板片与管道之间的传热距离短，热传递效率高，产品设计紧凑，占地面积小，广泛应用于化工、石油、制药、食品等行业中的热交换过程中。

板式换热器工作原理一、引言板式换热器是一种常见的热交换设备，广泛应用于工业生产和能源领域。

本文将详细介绍板式换热器的工作原理，包括其结构组成、工作过程和热传导机制。

二、结构组成板式换热器主要由以下几个部份组成：1. 热交换板：由金属材料制成，具有良好的导热性能和强度，通常为波纹状或者平板状。

热交换板之间形成流体通道，用于传递热量。

2. 热交换板堆叠成的板组：由多个热交换板叠加在一起形成板组，通过堆叠的方式增加了换热面积。

3. 导向杆和固定板：用于固定和支撑热交换板，确保此间隙均匀，防止变形和泄漏。

4. 进出口管道：用于将待处理的流体引入和排出换热器。

三、工作过程板式换热器的工作过程可以分为以下几个步骤：1. 流体进入：待处理的流体通过进口管道进入换热器，流经板组的流体通道。

2. 热量传递：热交换板的表面与流体接触，热量通过传导和对流的方式从高温流体传递到低温流体。

热交换板的波纹结构可以增加热量传递效率。

3. 流体出口：热量传递后，流体通过出口管道排出换热器，完成换热过程。

四、热传导机制板式换热器的热传导机制主要包括以下几个方面：1. 传导：热交换板的金属材料具有良好的导热性能，热量从高温流体一侧的板传导到低温流体一侧的板。

2. 对流：流体与热交换板的表面接触，通过对流的方式将热量传递给板。

对流的效果受流体速度、流体性质和板的表面特性等因素影响。

3. 辐射：在高温流体一侧，热辐射也会对热量传递起到一定的作用。

辐射传热主要取决于温度差和表面特性。

五、优点和应用板式换热器相比其他类型的换热器具有以下优点：1. 高效换热：板式换热器的板组结构和波纹状热交换板可以增加换热面积，提高换热效率。

2. 结构紧凑：相对于其他换热器，板式换热器体积小，占地面积少，适合于空间有限的场合。

3. 易于清洁和维护：热交换板可以拆卸，方便清洗和维护，减少运行成本。

4. 适合范围广：板式换热器适合于多种工况和流体，包括液体-液体、气体-气体温和体-液体的换热。

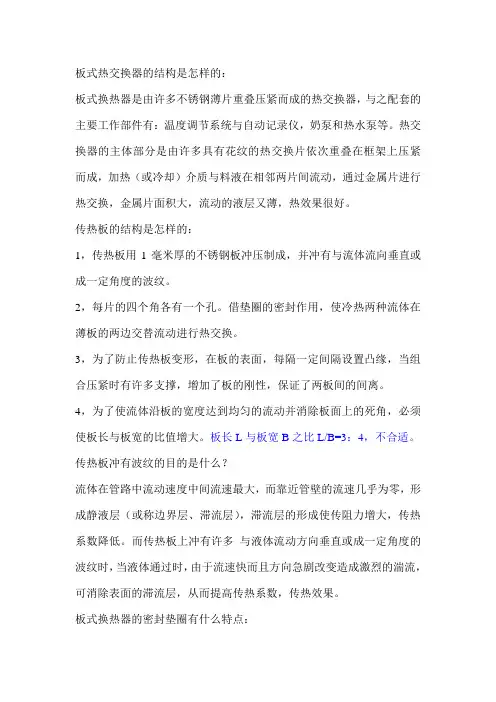

板式热交换器的结构是怎样的：板式换热器是由许多不锈钢薄片重叠压紧而成的热交换器，与之配套的主要工作部件有：温度调节系统与自动记录仪，奶泵和热水泵等。

热交换器的主体部分是由许多具有花纹的热交换片依次重叠在框架上压紧而成，加热（或冷却）介质与料液在相邻两片间流动，通过金属片进行热交换，金属片面积大，流动的液层又薄，热效果很好。

传热板的结构是怎样的：1，传热板用1毫米厚的不锈钢板冲压制成，并冲有与流体流向垂直或成一定角度的波纹。

2，每片的四个角各有一个孔。

借垫圈的密封作用，使冷热两种流体在薄板的两边交替流动进行热交换。

3，为了防止传热板变形，在板的表面，每隔一定间隔设置凸缘，当组合压紧时有许多支撑，增加了板的刚性，保证了两板间的间离。

4，为了使流体沿板的宽度达到均匀的流动并消除板面上的死角，必须使板长与板宽的比值增大。

板长L与板宽B之比L/B=3：4，不合适。

传热板冲有波纹的目的是什么？流体在管路中流动速度中间流速最大，而靠近管壁的流速几乎为零，形成静液层（或称边界层、滞流层），滞流层的形成使传阻力增大，传热系数降低。

而传热板上冲有许多与液体流动方向垂直或成一定角度的波纹时，当液体通过时，由于流速快而且方向急剧改变造成激烈的湍流，可消除表面的滞流层，从而提高传热系数，传热效果。

板式换热器的密封垫圈有什么特点：板式换热器的密封垫圈均布置在板的同一侧。

要求无毒性、耐高温、耐酸、耐碱。

常用的有丁晴橡胶、三元乙丙橡胶等，楔入（也有你用粘着剂粘着着的）在传热板四周的凹槽内。

我们又把垫圈分为大垫圈和密封角孔的小垫圈。

大垫圈一般围绕板上同一侧的两角孔。

进入板间的流体呈直线方向流下。

在左板上，第一种流体由从左上角孔流入板间，从左下角孔流出。

两个右角孔被小垫圈密封，使第二种流体通过。

同理在右板上，第二种流体从右上角孔流入板间，从右下角孔流出，两个左角孔则被小垫圈封住，不使第一种流体流入右板，这样在垫圈的密封作用下，使冷热两流体就在传热板的两边交替流动进行热交换。

板式换热器典型结构板式换热器是一种常见的换热设备，广泛应用于化工、冶金、电力、制药等工业领域。

它的典型结构包括：板叠堆、板组、端板、挡板、密封条和连接件等部分。

1. 板叠堆板叠堆是板式换热器的核心部分，由多个平行的金属板组成。

这些金属板通常是波纹状的，以增加换热面积和强化对流传热效果。

板叠堆的材质通常选择不锈钢、钛合金、镍合金等耐腐蚀材料，以适应不同工况的需求。

2. 板组板组是由板叠堆叠加在一起形成的整体结构。

板组的数量和排列方式决定了换热器的换热效率和流体的流动路径。

一般来说，板组越多，换热面积越大，换热效果越好。

板组的排列方式主要有单通道、多通道和多效等形式，用于满足不同的换热要求。

3. 端板端板是将板组固定在一起的部分，通常由厚重的金属材料制成。

端板具有良好的密封性能，能够确保流体在板组内部的流动方向和流量分布均匀。

端板上还设置有进出口管道和连接口，用于与外部系统进行流体的连接和调节。

4. 挡板挡板位于板组的两端，用于分隔流体的进出口。

挡板上开设了流体通道和孔洞，使得流体可以在板组内部按照预定的路径流动，从而实现换热的目的。

挡板的设计和布置对于换热器的性能和效率有着重要的影响。

5. 密封条密封条位于板叠堆和端板之间，用于保持板组内部的密封性。

密封条通常采用橡胶或聚四氟乙烯等材料制成，具有良好的耐腐蚀性和密封性能。

通过适当的压力和温度控制，可以确保换热器的工作安全和稳定。

6. 连接件连接件用于将板组、端板、挡板和密封条等部分紧密地连接在一起。

连接件通常采用螺栓、螺母和密封垫等元件组成，能够承受换热器内部流体的压力和温度载荷。

连接件的质量和紧固程度对于换热器的性能和安全运行至关重要。

板式换热器的典型结构包括板叠堆、板组、端板、挡板、密封条和连接件等部分。

这些部分相互协作，通过流体的流动和热量的传递，实现了高效的换热过程。

板式换热器具有结构紧凑、换热效率高、适应性强等优点，是现代工业中不可或缺的重要设备之一。

板式换热器工作原理一、概述板式换热器是一种常用的热交换设备，广泛应用于化工、制药、食品、冶金等工业领域。

它通过将两种不同介质之间的热量传递给对方，实现热能的高效利用。

本文将详细介绍板式换热器的工作原理。

二、结构组成板式换热器主要由板组、板框、密封垫、固定梁和连接管道等组件构成。

板组由多个金属板片组成，板片之间通过密封垫进行密封。

板框则用于固定板组，固定梁则用于加固板框。

连接管道用于引导流体进出。

三、工作原理1. 热交换过程板式换热器的工作原理基于热量的传导和对流。

当冷介质和热介质通过板式换热器时，它们分别流经板组的两侧。

热介质的热量通过板片传导给冷介质，同时冷介质的热量也传导给热介质。

由于板片之间的距离很小，热量传导效率很高，使得热能能够快速而高效地传递。

2. 流体流动在板式换热器中，冷介质和热介质通过板组的流动方式有两种：逆流和顺流。

逆流是指冷介质和热介质在板组中的流动方向相反，而顺流则是指它们的流动方向相同。

逆流方式下，热交换效果更好，但压降较大；顺流方式下，压降较小，但热交换效果较差。

根据实际需求选择适合的流动方式。

3. 热量传递板式换热器的热量传递主要通过对流实现。

当冷介质和热介质在板组中流动时，它们通过与板片接触，使得热量从热介质传递到冷介质。

同时，流体的速度和流动状态也会影响热量传递效果。

通常情况下，流速越大，热交换效果越好。

四、优点和应用1. 优点（1）高效传热：板式换热器的板片之间距离小，热量传导效率高，能够实现高效传热。

（2）紧凑结构：相比传统的管式换热器，板式换热器结构更紧凑，占用空间更小。

（3）可靠性高：板片之间通过密封垫进行密封，能够有效防止漏渗，提高设备的可靠性。

（4）清洁方便：板式换热器的板片可以拆卸，方便进行清洗和维护。

2. 应用领域板式换热器广泛应用于化工、制药、食品、冶金等工业领域。

例如，在化工生产中，板式换热器常用于冷却、加热、蒸发等工艺过程中的热能传递。

在制药行业，板式换热器可以用于药液的冷却和加热，提高生产效率。

板式换热器求助编辑百科名片板式换热器板式换热器是由一系列具有一定波纹形状的金属片叠装而成的一种新型高效换热器。

各种板片之间形成薄矩形通道，通过半片进行热量交换。

板式换热器是液—液、液—汽进行热交换的理想设备。

它具有换热效率高、热损失小、结构紧凑轻巧、占地面积小、安装清洗方便、应用广泛、使用寿命长等特点。

在相同压力损失情况下，其传热系数比管式换热器高3-5倍，占地面积为管式换热器的三分之一，热回收率可高达90%以上。

目录11.板式换热器简介1.1板式换热器的基本结构11.2板式换热器的特点11.3板式换热器的应用场合11.4板式换热器选型时应注意的问题板式换热器板式换热器型号的表示方法结构原理板式换热器的设计特点1板式换热器的应用范围化学工业1钢铁工业1冶金行业1机械制造业1食品工业1纺织工业1造纸工业1集中供暖1油脂工业1电力工业1船舶1海水养殖育苗行业1其他12.板式换热器常见故障2.1 外漏12.2串液12.3 压降大12.4供热温度不能满足要求13 .原因分析及处理方法3.1 外漏13.2串液13.3压降过大13.4 供热温度不能满足要求4 .技术参数板式换热器维修案例板式换热器类型执行标准板式换热器清洗方法展开编辑本段1.板式换热器简介本成套设备由板式换热器、平衡槽、离心式卫生泵、热水装置（包括蒸汽管路、热水喷入器）、支架以及仪表箱等组成。

用于牛奶或其它热敏感性液体之杀菌冷却。

欲处理的物料先进入平衡槽，经离心式卫生泵送入换热器、经过预热、杀菌、保温、冷却各段，凡未达到杀菌温度的物料，由仪表控制气动回流阀换向、再回到平衡槽重新处理。

物料杀菌温度由仪表控制箱进行自动控制和连续记录，以便对杀菌过程进行监视和检查。

此设备适用于对牛奶预杀菌、巴式杀菌。

板式换热器的型式主要有框架式（可拆卸式）和钎焊式两大类，板片形式主要有人字形波纹板、水平平直波纹板和瘤形板片三种。

1.1板式换热器的基本结构1.换热板片2.固定压紧板3.活动压紧板4.夹紧螺栓5.上导杆6.下导杆7.后立柱1.2板式换热器的特点（板式换热器与管壳式换热器的比较） a.传热系数高由于不同的波纹板相互倒置，构成复杂的流道，使流体在波纹板间流道内呈旋转三维流动，能在较低的雷诺数（一般Re=50~200）下产生紊流，所以传热系数高，一般认为是管壳式的3~5倍。

板式换热器工作原理板式换热器是一种常见的热交换设备，广泛应用于工业生产和能源领域。

它通过将两种不同温度的流体分隔开来，使热量从一个流体传递到另一个流体，从而实现热能的转移。

本文将详细介绍板式换热器的工作原理。

一、板式换热器的结构板式换热器由一系列平行罗列的金属板组成。

这些金属板通常由不锈钢制成，具有良好的耐腐蚀性和导热性能。

每一个金属板上都有一系列的波纹，以增加表面积，提高换热效率。

板式换热器的结构包括以下几个主要部份：1. 换热板：换热板是板式换热器的核心部份，用于传递热量。

它通常由两片板组成，中间夹有密封垫片，形成一个密闭的换热通道。

2. 进出口管道：板式换热器上有进出口管道，用于引入和排出流体。

流体通过进出口管道进入换热板，然后在板间流动，最后从出口管道排出。

3. 密封件：密封件用于确保换热板间的流体不会混合。

常见的密封材料包括橡胶和聚四氟乙烯（PTFE）等。

4. 支撑柱和固定架：支撑柱和固定架用于支撑和固定换热板，保证换热器的稳定性。

二、板式换热器的工作原理板式换热器的工作原理可以分为以下几个步骤：1. 流体进入：两种不同温度的流体通过进口管道进入换热器，分别进入不同的换热板。

2. 热量传递：热量从高温流体传递到低温流体。

在换热板的波纹表面，热量通过传导和对流的方式传递给另一种流体。

3. 流体流动：流体在换热板之间流动，形成多个平行的流动通道。

这种设计可以增加接触面积，提高换热效率。

4. 流体出口：经过热量传递后，流体通过出口管道排出换热器，分别返回到原来的系统中。

三、板式换热器的优势板式换热器相比传统的管壳式换热器具有以下几个优势：1. 高效换热：由于板式换热器的波纹板设计，可以增加接触面积，提高换热效率。

2. 紧凑结构：板式换热器相对较小，占用空间少，适合于空间有限的场所。

3. 温度控制：板式换热器可以实现多流体的换热，可以将不同温度的流体进行有效的热量交换。

4. 清洁维护：板式换热器易于清洁和维护，可以方便地拆卸和清洗换热板。

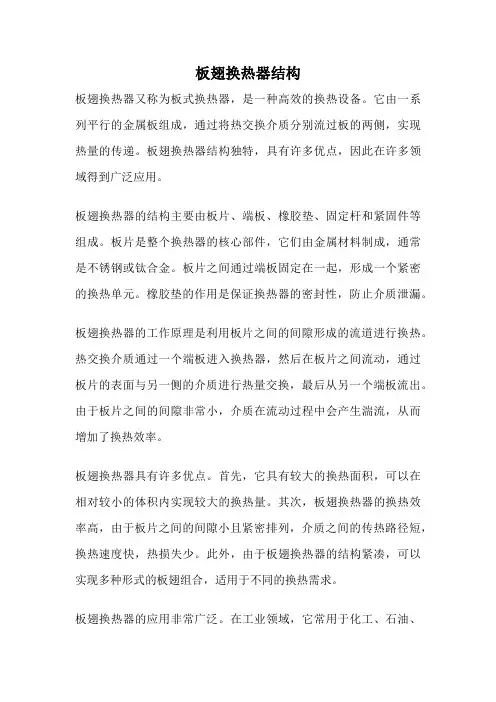

板翅换热器结构板翅换热器又称为板式换热器，是一种高效的换热设备。

它由一系列平行的金属板组成，通过将热交换介质分别流过板的两侧，实现热量的传递。

板翅换热器结构独特，具有许多优点，因此在许多领域得到广泛应用。

板翅换热器的结构主要由板片、端板、橡胶垫、固定杆和紧固件等组成。

板片是整个换热器的核心部件，它们由金属材料制成，通常是不锈钢或钛合金。

板片之间通过端板固定在一起，形成一个紧密的换热单元。

橡胶垫的作用是保证换热器的密封性，防止介质泄漏。

板翅换热器的工作原理是利用板片之间的间隙形成的流道进行换热。

热交换介质通过一个端板进入换热器，然后在板片之间流动，通过板片的表面与另一侧的介质进行热量交换，最后从另一个端板流出。

由于板片之间的间隙非常小，介质在流动过程中会产生湍流，从而增加了换热效率。

板翅换热器具有许多优点。

首先，它具有较大的换热面积，可以在相对较小的体积内实现较大的换热量。

其次，板翅换热器的换热效率高，由于板片之间的间隙小且紧密排列，介质之间的传热路径短，换热速度快，热损失少。

此外，由于板翅换热器的结构紧凑，可以实现多种形式的板翅组合，适用于不同的换热需求。

板翅换热器的应用非常广泛。

在工业领域，它常用于化工、石油、能源、冶金等行业的换热过程中。

例如，在炼油厂中，板翅换热器可以用于原油加热、蒸汽冷凝、废热回收等过程。

在船舶和海洋工程中，板翅换热器可以用于海水淡化、船舶动力系统的冷却等。

此外，板翅换热器还广泛应用于空调、供暖、制冷等领域，用于室内空气处理和热水供应。

然而，板翅换热器也存在一些局限性。

首先，由于板片之间的间隙较小，容易受到污垢和结垢的影响，降低换热效率。

因此，定期的清洗和维护是必要的。

其次，由于板翅换热器的制造工艺较为复杂，成本较高，因此在一些应用场合可能会受到经济因素的限制。

板翅换热器是一种高效、紧凑的换热设备，具有广泛的应用前景。

它的结构独特，通过板片之间的间隙实现热量的传递，具有较大的换热面积和高换热效率。

板式换热器工作原理板式换热器是一种常见的热交换设备，广泛应用于工业生产和暖通空调系统中。

它通过板与板之间的热传导，实现热量的传递和交换。

本文将详细介绍板式换热器的工作原理。

一、板式换热器结构板式换热器由一系列平行罗列的金属板组成，每一个板之间通过密封垫片和螺栓密切连接。

板式换热器的两端设有进出口管道，通过这些管道将热介质引入换热器中。

二、当热介质进入板式换热器时，它会沿着板的表面流动。

热介质在板的表面与板之间发生热传导，使板的一侧温度升高，而另一侧温度降低。

这样，热量就从高温侧传递到低温侧。

在板式换热器中，热介质的流动方式可以分为对流和传导两种。

对流是指热介质在板的表面上形成流动层，通过流动层的对流传热，实现热量的传递。

传导是指热介质通过板与板之间的直接接触，发生热传导。

在板式换热器中，热介质的流动方式可以分为单相流和多相流两种。

单相流是指热介质在整个换热过程中保持单一的物态，如液体流动。

多相流是指热介质在换热过程中发生相变，如液体蒸发成为蒸汽。

三、板式换热器的优点1. 高换热效率：板式换热器的板之间距离短，热传导路径短，热量传递效率高。

2. 体积小、分量轻：板式换热器采用紧凑的结构设计，可以在有限的空间内实现大量的热交换。

3. 温差小：板式换热器的板之间的温差小，热介质的温度均匀分布。

4. 易于清洗和维护：板式换热器的板可以拆卸，方便清洗和维护。

5. 可以实现多种换热方式：板式换热器可以根据需要实现对流换热、传导换热和辐射换热等多种换热方式。

四、板式换热器的应用领域板式换热器广泛应用于工业生产和暖通空调系统中。

以下是板式换热器的几个典型应用领域：1. 化工工业：板式换热器可以用于化工过程中的冷却、加热和蒸发等操作。

2. 食品加工：板式换热器可以用于食品加工中的杀菌、浓缩和蒸煮等过程。

3. 制药工业：板式换热器可以用于制药工业中的冷却、加热和浓缩等操作。

4. 暖通空调：板式换热器可以用于暖通空调系统中的空气处理和热水供应。

板式换热器工作原理和结构一、引言板式换热器是一种高效的换热设备，广泛应用于工业生产和能源系统中。

本文将介绍板式换热器的工作原理和结构，以帮助读者更好地理解该设备的运行机理。

二、工作原理板式换热器的工作原理基于热传导和流体流动的规律。

当两种不同温度的流体分别通过换热器的两侧流动时，热量会从温度较高的流体传递到温度较低的流体，从而实现热能的转移。

具体来说，板式换热器是由一系列平行排列的金属板组成的。

这些金属板通常是波纹状或平直状的，以增加换热表面积。

热源流体和冷却流体分别通过这些板的两侧流动，从而达到换热的目的。

三、结构板式换热器的结构通常由以下几个部分组成：1. 热源流体通道：这是热源流体通过的通道，通常位于换热器的一侧。

热源流体从进口进入通道，经过金属板的换热表面，然后从出口流出。

在这个过程中，热源流体释放热量，使其温度降低。

2. 冷却流体通道：这是冷却流体通过的通道，通常位于换热器的另一侧。

冷却流体从进口进入通道，经过金属板的换热表面，然后从出口流出。

在这个过程中，冷却流体吸收热量，使其温度升高。

3. 金属板：金属板是板式换热器最关键的组成部分。

这些金属板通常由优质的导热材料制成，以确保热量能够有效地传递。

金属板之间存在一定的间距，以便流体能够顺畅地流过，并且在流动过程中与金属板的换热表面接触，从而实现热量的传递。

4. 密封垫片：为了防止流体泄漏，板式换热器通常在金属板之间安装密封垫片。

这些垫片可以有效地密封金属板之间的间隙，保证流体在通道中流动而不泄漏。

5. 进出口管道：进出口管道用于将热源流体和冷却流体引入和排出换热器。

这些管道通常位于换热器的两侧，连接热源流体通道和冷却流体通道。

四、工作过程当热源流体和冷却流体分别通过板式换热器的两侧时，它们在金属板的换热表面进行换热。

热源流体释放热量，使其温度降低，而冷却流体吸收热量，使其温度升高。

通过不断循环，热量会持续从温度较高的流体传递到温度较低的流体，直到两者温度趋于平衡。

板式换热器的结构和工作原理板换热器是液—液、液—汽进行热交换的理想设备。

它是由具有一定波纹形状的一些列金属片叠装而成的一种新型高效换热器。

独特的构造让它在众多的各类热交换器中形成了很好的优势，那么它是怎样工作的呢？板式换热器的结构原理可拆卸板式换热器是由许多冲压有波纹薄板按一定间隔，四周通过垫片密封，并用框架和压紧螺旋重叠压紧而成，板片和垫片的四个角孔形成了流体的分配管和汇集管，同时又合理地将冷热流体分开，使其分别在每块板片两侧的流道中流动，通过板片进行热交换。

板式换热器的工作原理板式换热器是用薄金属板压制成具有一定波纹形状的换热板片，然后叠装，用夹板、螺栓紧固而成的一种换热器。

各种板片之间形成薄矩形通道，通过半片进行热量交换。

工作流体在两块板片间形成的窄小而曲折的通道中流过。

冷热流体依次通过流道，中间有一隔层板片将流体分开，并通过此板片进行换热。

板式换热器的结构及换热原理决定了其具有结构紧凑、占地面积小、传热效率高、操作灵活性大、应用范围广、热损失小、安装和清洗方便等特点。

板式换热器的基本分类一般情况下，我们主要根据结构来区分板式换热器，也就是根据外形来区分，可分为四大类：①可拆卸板式换热器（又叫带密封垫片的板式换热器）、②焊接板式换热器、③螺旋板式换热器、④板卷式换热器（又叫蜂窝式换热器）。

其中，焊接板式换热器又分为：半焊接板式换热器、全焊接板式换热器、板壳式换热器、钎焊板式换热器。

板式换热器的应用场合1. 制冷：用作冷凝器和蒸发器。

2.暖通空调：配合锅炉使用的中间换热器、高层建筑中间换热器等。

3.化学工业：纯碱工业，合成氨，酒精发酵，树脂合成冷却等。

4.冶金工业：铝酸盐母液加热或冷却，炼钢工艺冷却等。

5. 机械工业：各种淬火液冷却，减速器润滑油冷却等。

6.电力工业：高压变压器油冷却，发电机轴承油冷却等。

7.造纸工业：漂白工艺热回收，加热洗浆液等。

8.纺织工业：粘胶丝碱水溶液冷却，沸腾硝化纤维冷却等。

板式换热器的结构特征
板式换热器是一种由多个平行板组成的换热设备。

其主要结构特征包括：
1. 板束：板式换热器由多个平行紧密排列的金属板组成，形成一个板束。

板束通常由一对端板和一系列夹板组成，夹板将金属板夹紧并形成一个密封的热交换区域。

2. 流体通道：板束中的金属板之间形成了流体通道，用于流体的传热和传质。

流体通道可以是平行于板束的，也可以是交叉的，具体的结构设计取决于实际应用需求。

3. 导流设备：板束中的金属板通常设置有导流设备，用于引导流体沿着特定路径流动，以增加换热效率。

导流设备可以是波纹状、蜿蜒状或其他形状，以增加流体流动的乱流程度。

4. 紧固件和密封件：板束的端板和夹板之间使用紧固件（如螺栓、螺母等）进行连接，并通过密封件确保板束内的流体不发生泄漏。

紧固件和密封件需要具有良好的耐高温和耐腐蚀性能。

5. 外壳：板束通常被安装在一个外壳中，用于保护板束，并为流体提供进出口。

外壳通常由金属材料制成，具有较高的强度和耐腐蚀性。

总的来说，板式换热器具有结构紧凑、换热效率高、设备体积小等优点，因此被广泛应用于工业和民用领域的热交换过程中。
