SolidWorks基础教程(很全面)哇塞,听说你想学习SolidWorks基础教程?那你可真是个有眼光的人哦!SolidWorks可是一个非常厉害的三维设计软件,它可以帮助我们轻松地创建和修改3D模型。
不过别担心,我这个老司机会带你一起飞,让你轻松掌握这个技能。
让我们来了解一下SolidWorks的基本概念。
SolidWorks是一款由美国Dassault Systemes公司开发的三维CAD(计算机辅助设计)软件,它主要用于机械设计、工业设计等领域。
在SolidWorks中,我们可以使用各种工具来创建3D模型,如立方体、圆柱体、球体等。
而且,这些模型还可以进行旋转、缩放、移动等操作,非常方便。
我们来看看如何使用SolidWorks创建一个简单的3D模型。
我们需要打开SolidWorks软件,然后点击“新建”按钮,选择一个合适的模板。
这里有很多模板供我们选择,比如汽车模板、飞机模板等。
你可以根据自己的需求来选择合适的模板。
选好模板后,我们就可以开始编辑模型了。
在SolidWorks中,最常用的工具就是“草图”工具。
通过草图工具,我们可以绘制出3D模型的轮廓线。
画完轮廓线后,我们还可以使用“拉伸”、“旋转”等命令来对模型进行修改。
这些命令都非常简单易懂,你只需要按照提示操作就可以了。
除了草图工具之外,SolidWorks还有很多其他的功能强大的工具。
比如“特征”工具,它可以帮助我们创建复杂的3D模型;“装配”工具,它可以帮助我们将多个零件组合成一个完整的产品;“运动仿真”工具,它可以帮助我们模拟产品的运动过程。
这些工具都非常实用,你可以根据自己的需求来选择合适的工具。
学会了基本的操作还不够,我们还需要学习一些高级技巧。
比如如何使用“阵列”命令来快速复制零件;如何使用“布尔运算”命令来合并两个零件;如何使用“曲面重建”命令来生成新的曲面等。
这些技巧都可以帮助我们提高工作效率,让你成为一名真正的三维设计师。
SolidWorks基础教程SolidWorks是一款强大的三维计算机辅助设计(CAD)软件,被广泛应用于工程设计、机械制图以及模拟仿真等领域。
它提供了丰富的工具和功能,帮助用户轻松创建复杂的实体模型和装配体,并进行动画渲染和工程分析。
本文将介绍SolidWorks的基础知识和使用技巧,帮助读者快速入门。
一、安装和启动SolidWorks在开始学习SolidWorks之前,我们首先需要安装并启动该软件。
可以从SolidWorks官方网站下载安装程序,并按照提示完成安装。
安装完成后,我们可以在桌面或开始菜单中找到SolidWorks的图标,双击启动软件。
进入SolidWorks后,我们将看到一个用户界面。
用户界面由菜单栏、工具栏、绘图区和特征管理器等组成。
菜单栏提供了各种功能和命令,而工具栏则包含了常用的工具按钮。
绘图区是用于绘制和编辑模型的主要区域,特征管理器用于管理模型的各个特征。
二、创建基本几何图形在SolidWorks中,我们可以通过创建基本几何图形来构建模型。
例如,我们可以使用矩形工具来创建一个矩形板,使用圆工具来创建一个圆柱体等。
要创建一个矩形,可以单击矩形按钮并在绘图区内拖动鼠标。
可以选择输入矩形的尺寸或者通过拖动鼠标来调整矩形的大小。
类似地,使用圆工具可以创建圆形或圆柱体,而线工具可以创建直线。
三、编辑和变换几何体创建基本几何图形后,我们可以对其进行编辑和变换。
例如,我们可以改变矩形的尺寸、圆的直径,或者通过移动、旋转和缩放来改变几何体的位置和形状。
要改变几何体的尺寸,可以选择相应的边或面,并使用尺寸工具输入新的数值。
要移动几何体,可以选择几何体并使用移动工具将其拖动到新的位置。
类似地,旋转和缩放工具可以帮助我们实现几何体的旋转和缩放。
四、创建装配体除了单独创建几何体之外,我们还可以使用SolidWorks创建复杂的装配体。
装配体是由多个零件组合而成的模型,例如机械设备、汽车和飞机等。
Solidworks2008基础教程与上机指导课程设计课程简介本课程是一个针对新手的Solidworks2008基础教程,它将涵盖Solidworks2008 CAD软件的基本工具和技术,以及如何将这些工具和技术应用于实际项目中。
课程将被分成两个部分:1.基础教程:这个部分将涵盖Solidworks2008 CAD软件的基本工具和技术,包括3D建模、装配、绘图和渲染等。
2.上机指导:这个部分将为学生提供机会来应用他们在基础教程中学到的知识并解决实际问题。
在这个课程结束时,学生应该能够:•熟悉Solidworks2008软件的基本工具和技术。
•学会如何将这些工具和技术应用于实际项目中。
•知道如何解决一些基本的实际问题。
课程大纲1. Solidworks2008软件介绍本课程的第一部分将介绍Solidworks2008软件的基本概念和使用。
在这个课程中,你将学会:•了解Solidworks2008软件的历史和演变。
•安装Solidworks2008软件和掌握软件的基本界面。
•学习Solidworks2008软件的基本功能和工作环境。
2. 实体建模实体建模是Solidworks2008 CAD软件中最基本的应用之一。
在这个课程中,你将学到以下内容:•绘制基本的二维图形。
•建立基本实体和体素。
•了解实体建模的主要工具和方法,并可以通过这些工具和方法来制作简单的三维物体。
3. 零件装配这个部分将介绍如何利用Solidworks2008 CAD软件进行零件装配。
在这个课程中,你将学到以下内容:•熟悉零件和组件之间的关系和约束。
•学会如何在装配体中添加零部件。
•了解装配的各个阶段和装配的主要工具和方法。
4. 3D绘图和渲染这个部分将介绍如何将Solidworks2008 CAD软件中设计的模型输出到2D图形和3D渲染之中。
在这个课程中,你将学到以下内容:•了解2D图形的输出格式和标准。
•学会选择和配置3D渲染的各种效果。

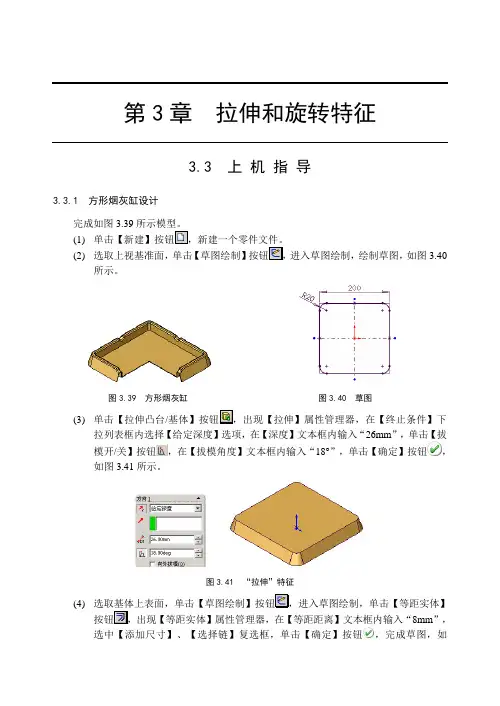

第3章拉伸和旋转特征3.3 上机指导3.3.1 方形烟灰缸设计完成如图3.39(1)(2) 选取上视基准面,单击【草图绘制】进入草图绘制,绘制草图,如图3.40所示。
图3.39 方形烟灰缸图3.40 草图(3) 单击【拉伸凸台/拉列表框内选择【给定深度】选项,在【深度】文本框内输入“26mm”,单击【拔模开/关】按钮,在【拔模角度】文本框内输入“18°”,单击【确定】按钮,如图3.41所示。
图3.41 “拉伸”特征(4)8mm”,选中【添加尺寸】、【选择链】复选框,单击【确定】按钮,完成草图,如第3章 拉伸和旋转特征·25··25·图3.42所示。
图3.42 草图(5)-拉伸】属性管理器,在【终止条件】下拉列表框内选择【给定深度】选项,在【深度】文本框内输入“20mm ”,单击【确定】按钮,如图3.43所示。
图3.43 “切除-拉伸”特征 (6) 选取前视基准面,单击进入草图绘制,绘制草图,如图3.44(a)-拉伸】属性管理器,在【终止条件】下拉列表框内选择【完全贯穿】选项,单击【确定】按钮,如图 3.44(b)所示。
(a) 草图(b) “切除-拉伸”特征图3.44 “切除-拉伸”特征 (7) 取“右视基准面”和“前视基准面”,单击【确定】按钮,如图3.45所示。
SolidWorks 2005基础教程与上机指导·26· ·26·图3.45 “基准轴”特征可使用工具栏中【基准轴】按钮,建立所需的基准轴,常用建立基准(8)准轴1”,在【角度】文本框内输入“360°”,在【实例数】文本框内输入“4”,选中【等间距】复选框,【要阵列的特征】选择“切除-拉伸2”,单击【确定】按钮。
如图3.46所示。
图3.46 “圆周阵列”特征 (9) 单击【圆角】出现【圆角】属性管理器,在【半径】文本框内输入“2”,,如图3.47所示。
基本操作本章知识点● SolidWorks 2008的启动与用户界面。
● SolidWorks 2008命令调用方法。
● SolidWorks 2008前导视图工具栏的应用。
● SolidWorks 2008图形文件管理。
1.1 SolidWorks 2008的启动与用户界面1.启动启动SolidWorks 2008有以下两种方法。
方法一:双击Windows桌面上的SolidWorks 2008图标即可。
方法二:选择“开始”“程序”SolidWorks 2008So lidWorks 2008 SP0.0命令,进入SolidWorks,如图1-1所示。
图1-1 SolidWorks启动界面2.工作界面系统启动后,还没有进入绘图工作界面,根据需要选择“新建”或“打开”文件的任务。
1)创建新文件的操作步骤(1)单击“新建”图标,弹出“新建SolidWorks文件”对话框,如图1-2所示。
(2)有3种模板选择:“零件”、“装配体”和“工程图”。
(3)选择“零件”选项后,单击“确定”按钮,进入SolidWorks绘图工作界面,如图1-3所示。
图1-2 “新建SolidWorks文件”对话框图1-3 SolidWorks绘图工作界面2)打开已有文件的操作步骤(1)单击“打开”图标,弹出“打开”对话框,如图1-4所示。
(2)选择要打开的文件,在右侧的“缩略图”选项区域中会显示要打开的模型,单击“打开”按钮。
图1-4 “打开”对话框1.2 命令的调用方法SolidWorks 2008提供了多种调用命令的方法,智能化程度高,按照使用的频率,常用命令会自动弹出,使用极其方便。
除了直接单击命令图标外,还有以下几种菜单形式。
1.下拉菜单菜单栏中每一项都包含着多条SolidWorks命令。
当光标移至某一菜单项并单击时,便显示它所包含的命令(下拉菜单)。
其中,命令后面带有“”符号,表示该命令含有级联菜单(选项或子命令),将光标移至“”处,选项或子命令便显示出来。
SolidWorks机械设计基础操作及界面介绍SolidWorks是一款功能强大的三维机械设计软件,广泛应用于各个领域的产品设计与开发。
本文将介绍SolidWorks的基础操作和界面布局,帮助读者快速上手使用这一软件。
一、软件安装与启动首先,需要下载并安装SolidWorks软件。
在确保自己的电脑系统符合要求后,双击安装程序,并按照提示进行安装。
安装完成后,点击桌面上的SolidWorks图标启动软件。
软件启动后,将会出现主界面,包括菜单栏、工具栏、特征树、图形区等组件,接下来我们将详细介绍这些组件的功能和使用。
二、软件界面布局1. 菜单栏:位于软件的顶部,包含了各种功能选项。
通过点击不同的菜单,可以进行模型的创建、编辑、保存等操作。
2. 工具栏:位于菜单栏的下方,包含了常用的工具快捷按钮,可直接点击进行相应操作,节省了时间和操作步骤。
3. 特征树:位于左侧面板,在创建模型时会自动生成特征树,显示了模型中各个特征的层次关系。
可以通过特征树对模型进行编辑和调整。
4. 图形区:位于右侧面板,用于显示模型的三维图形。
可以通过鼠标左键拖动、旋转和缩放模型,在设计过程中提供了清晰、直观的展示。
三、基础操作1. 创建模型:在菜单栏中选择“文件”→“新建”,弹出新建对话框。
选择好文件类型后,点击“确定”,即可创建一个新的模型。
2. 绘制几何图形:在绘图工具栏中,选择所需的图形工具,如直线、圆、矩形等。
在图形区中点击确定起点和终点或圆心和半径,即可绘制出相应的几何图形。
3. 编辑特征:通过特征树选择要编辑的特征,在菜单栏中选择“编辑”→“修改属性”,即可对选中的特征进行修改。
可以调整尺寸、形状等参数,实现设计的需要。
4. 组装与装配:在特征树中选择不同的零件,使用快捷键Ctrl+C和Ctrl+V实现复制和粘贴。
将零件逐一拖入图形区,通过拖放和对齐操作,完成组装和装配。
5. 渲染与动画:在菜单栏中选择“渲染”或“动画”,可以对模型进行渲染和动画效果的添加。
solidworks基础教程Solidworks基础教程Solidworks是一款三维CAD 设计软件,广泛应用于机械设计、产品设计和工程设计等领域。
本教程将介绍Solidworks的一些基本操作和功能,帮助初学者快速入门。
1.软件安装和激活安装Solidworks前,请确保您的计算机符合软件的系统要求。
安装过程中需要输入产品序列号,确保该序列号是有效的。
安装完成后,您将需要激活Solidworks软件,按照提示完成激活过程即可。
2.创建新文档在Solidworks中,您可以创建多种类型的文档,如零件、装配体和绘图等。
选择“新建”命令,选择所需的文档类型和模板,然后点击“确定”创建新文档。
3.绘制基本几何图形在零件文档中,您可以使用各种工具绘制基本几何图形,如线段、圆、矩形等。
选择相应的绘图工具,点击鼠标确定起点和终点,再次点击鼠标结束绘制。
4.编辑零件特征在零件文档中,您可以通过添加特征来创建更复杂的几何形状。
选择相应的特征工具,根据需要设置参数,然后点击鼠标确定位置和大小。
您还可以使用编辑工具对已有的特征进行修改。
5.组装零件在装配体文档中,您可以将不同的零件组装在一起,创建完整的产品模型。
选择相应的组装工具,根据需要确定零件的相对位置和约束关系。
您可以使用各种约束工具,如定位约束、角度约束和配合约束等。
6.创建绘图在绘图文档中,您可以根据需要创建各种二维绘图,如草图、剖视图和详图等。
选择相应的绘图工具,根据需要设置参数,然后点击鼠标确定位置和大小。
您还可以使用编辑工具对已有的绘图进行修改。
7.渲染和动画在Solidworks中,您可以对模型进行渲染,使其更加逼真。
选择相应的渲染工具,设置材质和光源等参数,然后点击渲染按钮开始渲染。
此外,您还可以使用动画工具,创建模型的动画效果。
8.保存和导出在Solidworks中,您可以随时保存您的工作。
选择“保存”命令,选择保存路径和文件名,点击“保存”按钮即可保存当前文档。

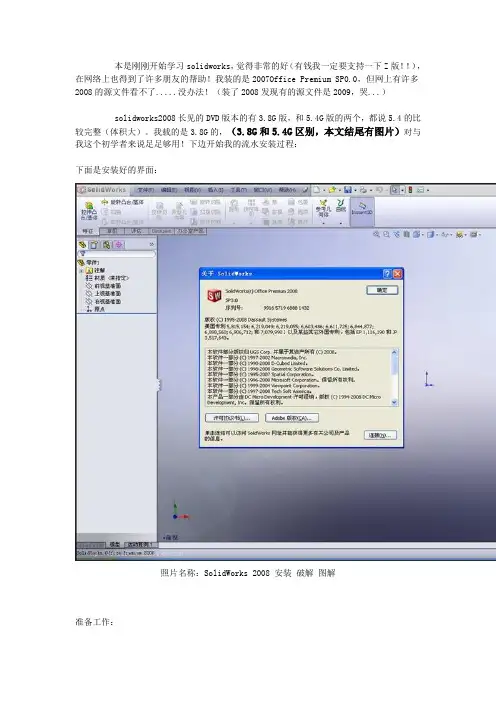

本是刚刚开始学习solidworks,觉得非常的好(有钱我一定要支持一下Z版!!),在网络上也得到了许多朋友的帮助!我装的是2007Office Premium SP0.0,但网上有许多2008的源文件看不了.....没办法!(装了2008发现有的源文件是2009,哭...)solidworks2008长见的DVD版本的有3.8G版,和5.4G版的两个,都说5.4的比较完整(体积大)。
我载的是3.8G的,(3.8G和5.4G区别,本文结尾有图片)对与我这个初学者来说足足够用!下边开始我的流水安装过程:下面是安装好的界面:照片名称:SolidWorks 2008 安装破解图解准备工作:2008,2009安装前先断开网络!!1、3.8G的solidworks2008SP0(它的ISO中带破解文件,但要更新SP3.0的话就不需要破解sp0)2、2.3G的solidworks2008SP3.0更新(它破解文件在“lz0”文件夹)3、还需要一个虚拟光驱软件DAEMON Tools(设置成2个虚拟的光驱,因为要更新sp3.0时要求插入sp0的CD)4、因为我的电脑中C盘已经装了2007,现在想吧2008装在D盘!5、因为安装提示要“许可管理员”,所以先建立文件夹:e:\solidworks2008;将solidworks2008 SP3.0\Lz0\solidworks2008.lic和solidworks2008.reg两个复制到新建的e:\solidworks2008文件夹下!下边用(安装过程中弹出“许可管理员”也可以点击“取消”不用理睬它,这样我也安装成功过!)添加序列号(从上图版本选择不同,序列号也不同,我觉得)!!输入完sn下一步这里经用到了我们刚刚在D盘复制的文件了.....这个许可管理员...作用我不知道是啥子!照着做得了(下图中sp3.0写错为sp3.1了,聪明的你早看出了是吧)终于开始安装了.....耐心等待!!怎么又弹出来呢?难道让我们在确认一下?这个时候桌面已经出现了“SolidWorks 2008 SP0.0”的快捷方式了,注意是SP0.0的哦,更新后会变成sp3.0...出现在桌面的图标!!SP0.0的安装快完成了,下一步重启.....重启后,SP0的安装经算结束了!因为我们要安装3.0,所以在这里我们经不破解SP0.0了!-------------------------------------------------------------------------------------------------------------------------------------开始更新为SP3:在虚拟光驱上,打开sp3.0,打开文件夹“solidworks2008-0.0-3.0-i/solidworks spmanager.exe“进行更新操作选择”升级..个人安装“,下一步.....耐心等待更新完成吧更新完成桌面的图标也会变成SP3.0了桌面的图标也会变成SP3.0至此更新sp3.0完成!!下边要做的是破解!---------------------------------------------------------------------------------------------------------------------------破解sp3.0sp3.0的破解文件在其ISO文件的lz0文件夹中,其中的破解说明下图,我们基本按这个指导思想走。
solidworks入门基础教程SolidWorks入门基础教程SolidWorks是一款常用的三维设计软件,它可以帮助工程师和设计师创建各种物体的数字模型。
本教程将介绍一些SolidWorks的基本操作和功能。
1.启动SolidWorks软件。
在开始菜单中找到SolidWorks图标,并单击打开。
软件启动后,将显示欢迎界面。
2.创建新的零件。
在欢迎界面上,单击“新建零件”按钮。
一个空白的CAD画布将会出现在你的屏幕上。
3.选择合适的单位。
在“特征管理器”面板中,可以看到一个叫做“单位系统”的选项。
单击它,并选择你想要的单位,例如毫米或英寸。
4.绘制基本几何图形。
在左侧的工具栏中,你可以找到各种绘图工具,如直线、圆形和矩形。
选择一个工具,并在CAD画布上绘制相应的图形。
5.编辑几何图形。
使用SolidWorks的编辑工具可以改变已绘制图形的大小和形状。
例如,你可以选择一个圆,然后拉动它的控制点,改变圆的半径。
6.应用草图约束。
在SolidWorks中,你可以给图形添加约束条件,以确保它们符合你的设计要求。
例如,你可以将一个直线的两个端点约束到两个其他图形的中点。
7.旋转和缩放模型。
在绘制几何图形后,你可以使用SolidWorks的旋转和缩放工具来改变模型的方向和大小。
8.应用材料和纹理。
SolidWorks提供了丰富的材料和纹理库,可以让你的模型看起来更逼真。
通过选择一个零件并应用适当的材料和纹理,你可以让它们看起来像金属、塑料或木材。
9.添加尺寸和注释。
在完成建模后,你可以使用SolidWorks的尺寸工具来添加尺寸和标注。
这样可以使你的设计更易于理解和生产。
10.保存和导出模型。
最后,记得保存你的工作。
SolidWorks 支持多种文件格式,如SLDPRT和STEP,以便你将模型与其他软件或人员共享。
希望这个SolidWorks入门基础教程能帮助你快速上手使用这款强大的设计软件。
通过不断练习和实践,你将能够掌握更多高级操作和功能。

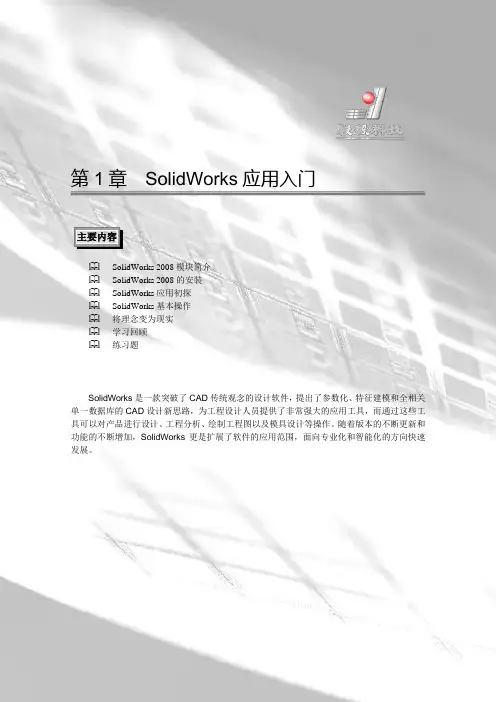

第1章SolidWorks应用入门主要内容SolidWorks 2008模块简介SolidWorks 2008的安装SolidWorks应用初探SolidWorks基本操作将理念变为现实学习回顾练习题SolidWorks是一款突破了CAD传统观念的设计软件,提出了参数化、特征建模和全相关单一数据库的CAD设计新思路,为工程设计人员提供了非常强大的应用工具,而通过这些工具可以对产品进行设计、工程分析、绘制工程图以及模具设计等操作。
随着版本的不断更新和功能的不断增加,SolidWorks更是扩展了软件的应用范围,面向专业化和智能化的方向快速发展。
SolidWorks 2008产品模具设计入门一点通(中文版)1.1 SolidWorks 2008模块简介SolidWorks 2008软件具有3个不同设计方向的应用模块,每个模块都具有独立的功能,其创建的文件有不同的文件扩展名,同时模块之间又相互关联。
下面简要介绍3个模块的功能。
1.零件模块零件模块用于创建三维模型。
由于使用SolidWorks以进行产品设计、模具设计或产品开发等工作为主,因此零件模块也是参数化实体造型最基本和最重要的模块。
SolidWorks的建模过程一般是先创建基础特征,然后在基础特征之上创建放置特征,如倒角、圆孔或壳等。
使用SolidWorks进行模型设计,实际上就是通过零件模块依次创建各种特征的过程。
这些特征之间可以彼此独立,也可以彼此之间存在一定的参考关系,如特征之间存在的父子关系。
2.装配体模块装配体模块主要用于将多个零件按实际的生产流程组装成一个部件或完整的产品。
由于其功能的扩展和延伸,已广泛应用于各个领域。
因其操作简单,方便易用,模具设计人员常用该模块功能进行模具装配模拟和模具零部件间的配合分析等工作。
使用SolidWorks装配体模块可以轻松完成任意有效零件的装配工作。
在装配过程中,按照装配要求,可以临时修改零件的尺寸参数,还可以通过创建爆炸视图的方式直观地显示所有零部件相互之间的位置关系。
SolidWorks入门教程(很全面)第一章:SolidWorks基础本章将介绍SolidWorks的安装、启动、界面、文件管理、系统选项等基础知识。
1.1 SolidWorks的安装拥有一台符合系统要求的计算机。
您可以在[官网](^1^)查看最新的系统要求。
拥有合法的SolidWorks许可证。
您可以通过购买或租赁的方式获得许可证,也可以申请试用版或教育版。
拥有安装介质或。
您可以使用光盘或U盘等物理介质进行安装,也可以从[官网](^1^)或其他渠道安装文件。
安装步骤如下:运行安装程序,选择“单机安装”或“网络安装”。
输入许可证耗吗,选择要安装的产品和功能。
选择安装路径和语言,确认安装选项。
等待安装完成,激活许可证。
启动SolidWorks,检查是否正常运行。
1.2 SolidWorks的启动双击桌面上的SolidWorks图标。
单击开始菜单中的SolidWorks程序组,选择SolidWorks软件。
在文件资源管理器中,双击任意一个SolidWorks文件。
启动后,您将看到如下图所示的SolidWorks界面:)1.3 SolidWorks的界面标题栏:显示当前打开的文件名和软件版本号,以及最小化、最大化和关闭按钮。
菜单栏:提供各种菜单命令,如文件、编辑、视图、插入等。
工具栏:提供快捷方式,访问常用的命令和功能,如新建、打开、保存、撤销、重做等。
工具栏可以自定义显示或隐藏,也可以拖动到任意位置。
命令管理器:提供按照不同类别组织的命令选项卡,如特征、草图、曲面、装配等。
命令管理器可以自定义添加或删除选项卡,也可以拖动到任意位置。
特征管理器:显示当前文件中的所有特征、草图、参考几何等信息,以及其层次结构和关系。
特征管理器可以通过右键菜单进行各种操作,如重命名、编辑、删除、隐藏、显示等。
SolidWorks入门教程(很全面)SolidWorks是一款专业的三维设计软件,广泛应用于机械设计、工业设计、产品设计等领域。
它具有强大的参数化建模、装配、绘图、动画、仿真、分析等功能,可以帮助设计者快速创建和验证复杂的三维模型。
第一章:软件界面认识1.1 启动和关闭软件启动SolidWorks的方法有多种,例如:双击桌面上的SolidWorks图标单击开始菜单中的SolidWorks程序组在Windows资源管理器中双击任意后缀名为.SLDPRT、.SLDASM或.S LDDRW的文件关闭SolidWorks的方法有两种,分别是:单击主窗口右上角的关闭按钮在菜单栏中选择文件-退出1.2 主窗口介绍菜单栏:位于主窗口顶部,包含了文件、编辑、视图、插入、工具、窗口和帮助等菜单,每个菜单下又有多个子菜单和命令。
工具栏:位于主窗口顶部和左侧,包含了常用的命令按钮,可以快速执行相应的操作。
工具栏可以自定义显示或隐藏,也可以拖动到任意位置。
命令管理器:位于主窗口顶部或底部,是一个可停靠的工具栏,可以根据不同的环境显示不同的命令选项卡,例如草图、特征、装配体、绘图等。
命令管理器可以自定义显示或隐藏,也可以拖动到任意位置。
![图1]图1 SolidWorks主窗口第二章:草图绘制2.1 草图概述草图是SolidWorks中最基本的对象,是创建三维特征和工程图的基础。
草图是由点、线、圆、弧、样条曲线等基本图元组成的二维图形,可以在任意平面或平面特征上绘制。
草图还可以添加几何约束和尺寸约束来控制图元的形状和位置,使之满足设计要求。
2.2 草图绘制步骤草图绘制的一般步骤如下:选择或创建一个草图平面,可以是基准平面、平面特征或模型表面等。
草图工具栏中的绘制草图命令,进入草图编辑模式。
在草图工具栏中选择需要的图元命令,例如线、圆、矩形等,在图形区域中绘制相应的图元。
在草图工具栏中选择需要的约束命令,例如水平、垂直、切线等,在图形区域中添加相应的几何约束。
SolidWorks基础教程(很全面) 嘿,伙计们!今天我要给大家讲讲SolidWorks基础教程,这个可是很全面的哦!我们都知道,SolidWorks是一款非常强大的三维设计软件,它可以帮助我们轻松地创建、修改和分析3D模型。
那么,让我们一起来看看吧!我们来说说SolidWorks的界面。
它的界面非常简洁明了,一目了然。
左边是工具栏,上面有很多常用的工具,比如画线、画圆、拉伸等等。
右边是属性栏,上面可以设置各种参数,比如尺寸、颜色、材料等等。
中间就是我们的工作区,上面是我们要设计的模型。
SolidWorks的界面就像是一个大厨房,你需要什么工具,就在你手边;你需要什么材料,就在你的面前。
接下来,我们来说说SolidWorks的基本操作。
我们需要创建一个新零件。
点击“文件”菜单,然后选择“新建”,接着选择“零件”,再点击“确定”。
这样,我们就创建了一个新零件。
接下来,我们可以用鼠标左键拖动零件的各个部分,用右键点击零件的各个部分,进行编辑和修改。
如果你觉得这样太麻烦了,还可以使用快捷键。
比如,按F3可以打开“快速访问工具栏”,里面有很多常用的工具;按F8可以打开“最近使用的文件列表”,方便你快速找到之前编辑过的文件。
现在,我们来说说SolidWorks的建模功能。
在SolidWorks中,我们可以通过拉伸、旋转、切割等操作来创建3D模型。
比如,我们要创建一个立方体,首先点击“绘图”菜单,然后选择“基准面”,接着选择“直线”,再点击“确定”。
这样,我们就创建了一个基准面。
然后,我们可以点击“拉伸”工具,选择基准面和要拉伸的方向,就可以创建一个立方体了。
这只是冰山一角,SolidWorks还有很多其他的建模功能等着你去发掘哦!我们来说说SolidWorks的分析功能。
在SolidWorks中,我们可以使用有限元分析、质量特性分析等功能来评估我们的设计。
比如,我们要对一个立方体进行有限元分析,首先需要将立方体的几何形状转换为有限元网格。
SolidWorks入门教程(很全面)SolidWorks是一款专业的三维设计软件,广泛应用于机械设计、工业设计、产品设计等领域。
它具有强大的参数化建模、装配、绘图、仿真、动画等功能,可以帮助您快速实现您的创意和设计。
第一部分:软件安装和界面介绍本部分将介绍如何和安装SolidWorks软件,以及如何激活和注册。
同时,还将介绍SolidWorks的主要界面元素,包括菜单栏、工具栏、命令管理器、特征管理器、图形区域、状态栏等,以及如何自定义和调整界面布局。
第二部分:基本操作和设置第三部分:草图绘制本部分将介绍SolidWorks的草图绘制功能,包括如何选择基准面或平面,如何进入和退出草图模式,如何使用草图工具栏中的各种命令绘制基本图形(如线段、圆形、矩形、多边形等),如何编辑草图(如移动、复制、旋转、缩放等),如何添加几何约束(如水平、垂直、平行、垂直等),如何添加尺寸标注(如线性尺寸、角度尺寸等),以及如何使用草图关系(如相切、对称等)来控制草图的形状和位置。
第四部分:特征建模本部分将介绍SolidWorks的特征建模功能,包括如何使用特征工具栏中的各种命令来对草图进行三维建模(如拉伸、旋转、扫描等),以及如何使用特征操作命令来修改或删除特征(如编辑特征、删除特征等)。
同时,还将介绍一些常用的特殊特征命令(如倒角、圆角、阵列等),以及一些高级特征命令(如变截面扫描、曲面拉伸等)。
第五部分:装配体设计本部分将介绍SolidWorks的装配体设计功能,包括如何创建和打开装配体文件,如何插入零件或子装配体到装配体中,以及如何使用装配体工具栏中的各种命令来对零件或子装配体进行定位和配合(如平面配合、轴线配合、同轴配合等)。
同时,还将介绍如何使用装配体操作命令来修改或删除零件或子装配体(如编辑零件、删除零件等),以及如何使用装配体分析命令来检查装配体的运动、干涉、质量等。
第六部分:工程图制作本部分将介绍SolidWorks的工程图制作功能,包括如何创建和打开工程图文件,如何插入模型视图(如正视图、侧视图、俯视图等),如何添加辅助视图(如剖视图、局部视图等),以及如何添加标注和注释(如尺寸标注、公差标注、符号标注等)。
第1章基本操作
1.4 上机指导
在SolidWorks中绘制零件模型时均需执行下列基本步骤:
(1) 选取绘图平面。
(2) 进入草图绘制。
(3) 大致绘制草图。
(4) 尺寸标注、添加几何关系。
(5) 结束草图绘制。
(6) 选用特征。
(7) 添加零件属性。
以一个简单模型为例,说明建立零件模型的全过程,完成如图1.12所示的模型。
图1.12 简单模型
(1) 单击【新建】按钮,在【新建SolidWorks文件】对话框中双击【零件】图标。
(2) 在特征管理器中选择【前视基准面】,单击草图绘制按钮,进入草图绘制,如
图1.13所示。
图1.13 选择【前视基准面】
SolidWorks 基础教程与上机指导
·2·
(3) 大致绘制草图。
①
单击【直线】按钮,绘制基本图形,如图1.14所示。
注意:一定要从原点开始画。
②
单击【圆】按钮,绘制圆,如图1.15所示。
图1.14 草图(直线
)
图1.15 草图(圆) (4) 标注尺寸。
①
单击【智能尺寸】按钮,完成尺寸标注,完成草图绘制,如图1.16所示。
图 1.16 标注尺寸
② 单击【选取】按钮,将光标移到要修改的尺寸上,双击该尺寸,出现【修改】
对话框,如图1.17所示。
图1.17 【修改】对话框 ③ 输入尺寸值“120”,单击按钮,完成尺寸修改。
按同样方法修改其他尺寸,
修改结果如图1.18所示。
(5) 选用特征。
单击【拉伸凸台/基体】按钮,出现【拉伸】属性管理器,在【终止条件】下拉
第1章 基本操作
·3
·
列表框内选择【给定深度】,在【深度】文本框中输入“70mm ”,单击【确定】
按钮,如图1.19所示。
图 1.18 完整草图
图1.19 【拉伸】属性管理器 (6) 保存零件。
完成零件建模后,单击【保存】按钮,打开【另存为】对话框,输入文件名为“基本练习. sldprt ”,单击【保存】按钮。
1.5 习 题
1.5.1 问题与讨论
(1)
SolidWorks 是什么样的软件?它有什么特点? (2)
有哪几种启动SolidWorks 软件的方法? (3)
如何建立SolidWorks 文件?如何打开SolidWorks 文件? (4) 如何保存零件、装配体和工程图?如何将零件另存为其他格式(如Parasolid 文件、
Step 文件)?
(5) 如何打开/关闭一个工具栏?
(6) 如何自定义工具栏?
1.5.2 操作题
分别建立如图1.20所示的3个零件模型。
SolidWorks基础教程与上机指导
·4·
图1.20 模型效果。
